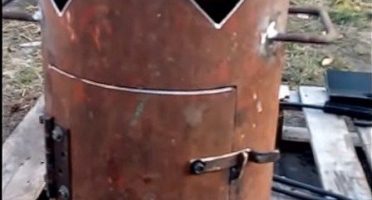

Установка из газового баллона под казан

Сделайте болгаркой прорези в стенках баллона для шампуров

Примеры мангалов из газовых баллонов

Самый простой способ превратить газовую емкость в жаровню – разрезать ее пополам, просверлить в боковинах отверстия для воздуха и приварить к днищу четыре ножки.

Делим баллон пополам и получаем две жаровни

Самый популярный у мастеров вариант – вырезание боковины корпуса и превращение ее в дверцу. Она поможет дольше сохранить высокую температуру углей при жарке.

Для удобства транспортировки две ножки нужно снабдить колесами, а третью использовать в качестве упора. Ручку для перевозки можно сделать подлиннее и закрепить на ней дощечку для посуды и приправ.

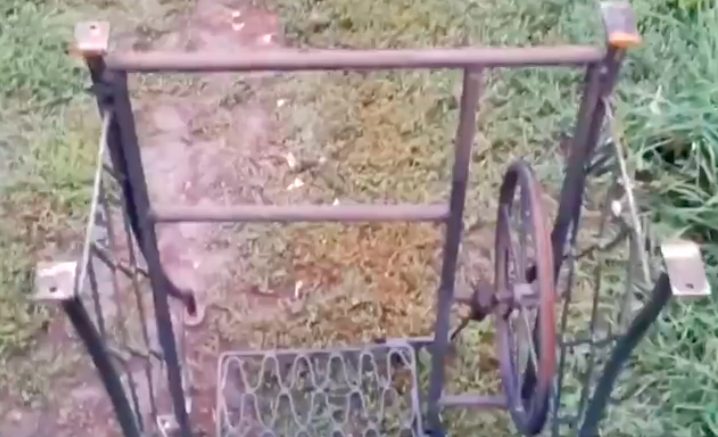

Лучшая станина для жаровни получается из старой станины швейной машинки. Она снижает центр тяжести конструкции, предохраняя ее от переворачивания.

Кованый декор и боковая труба для отвода дыма улучшают внешний вид и функциональность мангала.

Сделав дымовой зонт над жаровней, два столика по бокам и посадив ее на гнутые стальные ножки, мы получим более солидное сооружение. Особой необходимости в дополнительном навесе нет, однако, его наличие улучшает внешний вид.

Наш обзор продолжает самодельный мангал-коптильня из газовых баллонов. Он представляет собой комбинацию из двух емкостей: 50-ти литровой и 20 литровой. Меньшая размещается ниже основной, соединяется с ней через небольшое окошко и используется в качестве генератора дыма. Для улучшения тяги дымовую трубу делают повыше.

Более продвинутый вариант — установка третьей вертикальной емкости. В ней развешивают продукты для холодного копчения. Общая вместимость такой конструкции достаточна для того, чтобы готовить мясные и рыбные деликатесы про запас.

Занимая почетное место на участке, мангал становится предметом общего внимания. Зная об этом, многие умельцы украшают его по мере своей фантазии.

Самый популярный вариант – конструкция в виде паровоза. Огонь и дым, исходящие из жаровни как нельзя лучше вписываются в этот образ.

Генератор дыма можно поставит поперек в «отделении машиниста», а можно естественно внедрить его в общий локомотивный дизайн.

Обтекаемая форма емкости наводит на мысль о подводной лодке. Представляем вашему вниманию интересный пример реализации подобной идеи.

Одному мастеру газовая емкость напомнила подводный корабль, а другому пришла на ум ассоциация с поросенком. Воплотить ее в металле не представляет особого труда.

Познакомившись с образцами народного «мангалотворчества», перейдем к рассмотрению практического вопроса, как своими руками сделать барбекю из газового баллона и коптильню на его основе.

Подготовка материалов и инструмента

Первое — выбираем баллон. Рекомендуемый объем — 50 л, чтобы жаровня получилась большой. Прежде чем приступать к изготовлению самодельного мангала, емкость очищают от остатков горючего. Делают это тщательно, даже если кажется, что тара полностью опустошена.

Очистка баллона от газа

Несмотря на то что основной массы пропана в емкости давно нет, на стенках и дне скапливается опасный конденсат. Чтобы избавиться от него, нужно:

• выпустить газ естественным образом — через клапан;
• промыть баллон.

Для полного опустошения емкость переворачивают вверх дном. Чтобы понять, выходит ли газ, клапан смачивают мыльной водой — она будет пузыриться. Другой способ — запах. Из-за наличия в пропане одораторов горючее сильно пахнет, особенно если в баллоне его достаточно много. Поэтому чистить емкость следует на открытом воздухе, желательно подальше от людей, чтобы никто не запаниковал. И, конечно, вдали от источников огня.

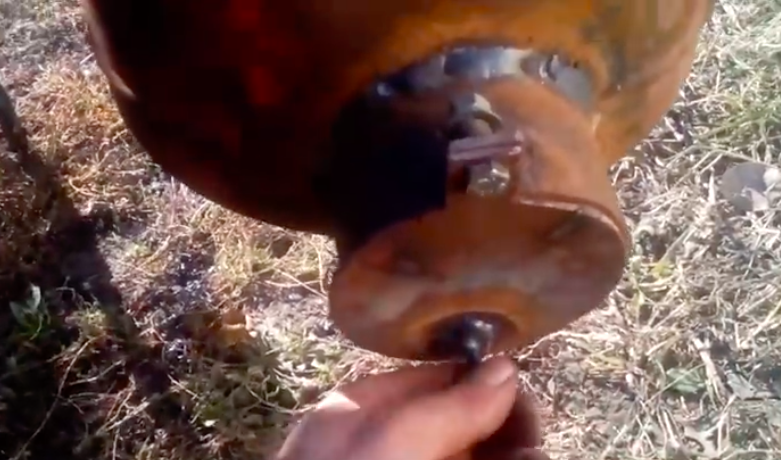

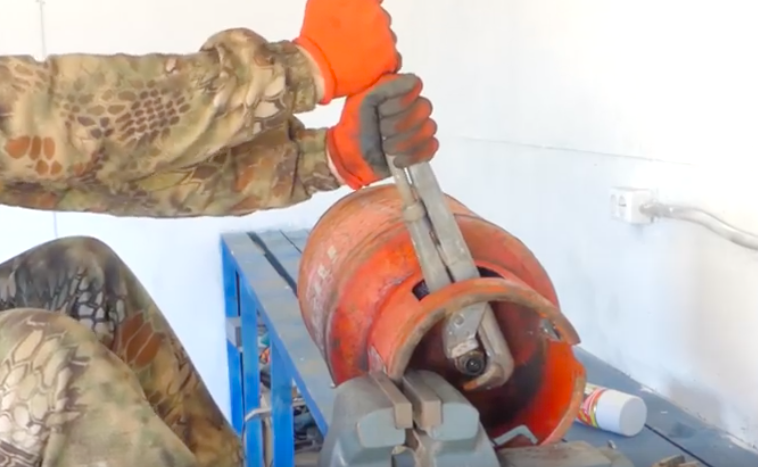

1. Вентиль отпиливают. Делают это вдвоем — помощник постоянно поливает место спила водой, чтобы баллон не взорвался из-за нагрева и искр.
2. Через отверстие в емкость подают воду под давлением. В процессе баллон встряхивают, чтобы хорошо промыть стенки.
3. Воду оставляют на несколько дней, после чего спускают. Так как она наполнится меркаптанами, запах будет едким. Выливать такую жидкость на грядки не советуем.

Чтобы вода не пахла, добавляют марганцовку, которая вызывает окисление одорирующих соединений.

Избавится от резкого запаха газа непросто. Чтобы окончательно вывести его, очищенный и распиленный баллон обжигают изнутри.

Инструменты и дополнительные материалы

• болгарка;
• дрель;
• сварочный аппарат;
• металлические петли и ручка для крышки;
• стальные трубы для создания ножек.

Если работа ведется в одиночку, пригодятся также заклепки для временного крепежа крышки.

Подготовка баллона

Газовый баллон может содержать в себе остатки газа, который при появлении маленькой искры (а она всегда образуется при резке) взрывается. Поэтому начинать резку баллона без надлежащей подготовки нельзя.

Правильное вскрытие газового баллона под мангал предусматривает первоочередный выпуск газа. Для этого открывают вентиль или, если возможно, откручивают его и переворачивают баллон. Далее ждут, пока не выйдет газ. Чтобы проверить наличие газа, нужно воспользоваться мыльной пеной. Отсутствие мыльных пузырьков означает, что газ вышел. Об этом часто отмечают в разных видео.

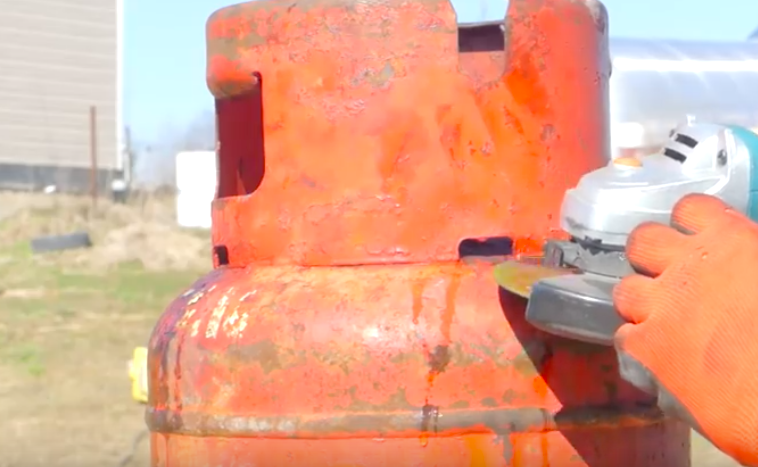

Следующий шаг – спиливание части, в которую был вкручен или в которой находится намертво зафиксированный вентиль. Во время этого процесса будет образовываться много искр. Устранить их появление можно, поливая место среза водой. Лучше, если эту работу будет делать помощник. Также вода не позволит металлу нагреваться.

В таком баллоне могут быть некоторые остатки газа. Чтобы их полностью устранить, в сделанное отверстие на месте вентиля наливают воду. Ею нужно заполнить весь баллон. Чтобы облегчить работу, стоит воспользоваться шлангом с напором. Во время наливания воды, емкость следует встряхивать. После, можно сливать жидкость. Однако следует помнить, что она впитала в себя не только остатки газа, но и его запах. А он устойчив, и на месте выливания будет ощущаться в течение нескольких дней. Поэтому, если не хочется чувствовать его на территории дома или дачи, воду лучше выливать в другом месте.

Изготовление барбекю из газового баллона

Барбекю из газового баллона

Перед тем, как сделать барбекю, следует тщательно осмотреть газовую емкость: на ней не должно быть явных повреждений и следов коррозии, поскольку в этих местах металл прогорит быстрее всего. О том, как правильно подготовить баллон и как выглядит поэтапное изготовление мангала, можно посмотреть на фото и видео. Чертежи для работы с баллоном не нужны, поскольку изготовление мангала и барбекю не столь сложное. Единой схемы конструкции нет, поскольку приготовление пищи на углях зависит от индивидуальных предпочтений. Если предполагается использовать угли и решетку, баллон можно разрезать ровно посередине. Если планируется готовить на шампурах, срез верхней части должен быть меньше, чем основание емкости.

Подготовка баллона

Чтобы изготовить барбекю из газового баллона своим руками, нужно правильно подготовить емкость из-под газа. Мангалы делаются из полностью освобожденных от газа, баллонов. Если емкость будет содержать малейшее количество газа, во время резки болгаркой он может взорваться.

Чтобы емкость полностью освободить от содержимого, можно заполнить ее водой, затем слить. Для этого сначала нужно открыть вентиль и оставить на некоторое время для того, чтобы газ испарился. Нельзя это делать в помещении! Затем его нужно перевернуть для слива конденсата. Чтобы контролировать выход газа, на отверстие нужно нанести мыльную пену и дождаться момента, когда она перестанет пузыриться, и только после этого можно работать дальше. Далее баллон укладывается набок, а вентиль отрезается, при этом место среза поливается холодной водой. После этого к месту среза присоединяется шланг с водой, наполняя баллон доверху. В таком виде его нужно оставить на несколько суток, затем опустошить и приступать к вскрытию.

Если нужно вентилировать емкость для ГБО с боковым фланцем, можно оставить его на некоторое время под солнцем отверстием книзу. Поскольку газ тяжелее воздуха, при нагреве его остатки выйдут наружу, после чего баллон следует продуть сжатым воздухом.

Вскрытие емкости

Разрезать баллон следует болгаркой, потому что после разреза ацетиленовой горелкой остаются неровности на краях, требующие дополнительной шлифовки. Разрез нужно осуществлять очень аккуратно вдоль шва баллона, чтобы не повредить центровочные кольца, расположенные внутри и удерживающие конструкцию при заводской сварке. С помощью концентрических сварных швов полусферы боковин газовой емкости привариваются к цилиндрической основе. Кольца можно использовать для удержания крышки будущего барбекю. Перед вскрытием лучше разметить область резки карандашом: горизонтальная разметка должна проходить примерно посередине поверхности баллона или выше на 5 см, а вертикальные – на расстоянии 20 см от краев.

Цилиндрические автомобильные газовые баллоны на корпусе содержат специальный фланец для присоединения мультиклапана и вентиляционного короба. Не стоит его удалять, потому что в дальнейшем к нему можно присоединить , если конструкция будет с крышкой. Если на торце установлен вентиль, его нужно демонтировать с заглушкой отверстия или сделать дымоход с коленом 90 градусов.

После того, как емкость разрезана, необходимо развести сильный костер внутри на несколько часов, чтобы обгорела вся краска, которой была покрыта его поверхность.

Боковые полусферные части лучше не удалять, они послужат хорошей защитой огня от ветра, а также будут поддерживать температуру внутри печи.

Преимущества и недостатки барбекю из баллона

Качественный мангал и ему подобные приспособления стоят довольно дорого. Если изготовить барбекю из баллона своими руками, себестоимость конструкции будет ниже. В результате не придется тратить крупную сумму. Другие преимущества такого решения:

• значительная длина (порядка 120 см), что позволяет за один подход приготовить большое количество продуктов;
• сравнительно простой процесс монтажа;
• минимум используемых материалов, так как барбекю изготавливают из пропанового баллона;
• основа конструкции — жаропрочный металл (стенка толщиной 3 мм);
• присутствие крышки обеспечивает защиту продуктов и огня от осадков, кроме того, с ее помощью можно регулировать пламя.

Однако есть и минусы. Например, объем баллона довольно большой, что затрудняет его эксплуатацию во дворе с малой площадью. Другим недостатком является значительный вес. Перемещать такое барбекю затруднительно. Эту работу лучше делать вдвоем. Баллоны из-под пропана отличаются значительной длиной и толщиной стенок.

Еще одним недостатком является непривлекательный внешний вид. Конструкцию не рекомендуется окрашивать, так как она постоянно подвергается воздействию высоких температур, но при желании можно подобрать отделочные материалы с подходящими свойствами. Отмечают и невозможность использования дров. А все дело в том, что барбекюшница из газового баллона характеризуется недостаточно большой высотой. Учитывая, что свободное пространство еще и ограничивается решеткой, заложить внутрь дрова не представляется возможным.

Материалы и инструменты

Первое, что нужно подготовить — это, конечно, сам газовый баллон. Главное условие — ёмкость устройства должна составлять 50 литров, а высота — 120 см. Это наиболее подходящий размер для мангала, на котором можно будет приготовить много еды одновременно.

Из старого, пришедшего в негодность газового баллона высотой 120 см можно сделать отличный мангал

Обратите внимание! Выбранный баллон нужно внимательно осмотреть на предмет повреждений. Не должно быть ярко выраженной коррозии, поскольку места, поражённые ею, быстро прогорят насквозь, когда вы будете использовать мангал для приготовления пищи

• болгарка;
• дрель;
• молоток;
• зубило;
• разводной ключ;
• отвёртка;
• 2 крепкие дверные петли;
• металлическая труба;
• уголок.

Болгарка — главный инструмент, который вам понадобится для изготовления мангала

Мангал нужно будет установить на ножки. Их вы сможете изготовить из металлических уголков или труб либо заняться дизайном и применить, например, стойки от старинной швейной машинки.

Ножки от швейной машинки Зингер будут очень оригинальной подставкой для мангала

Пошаговая инструкция

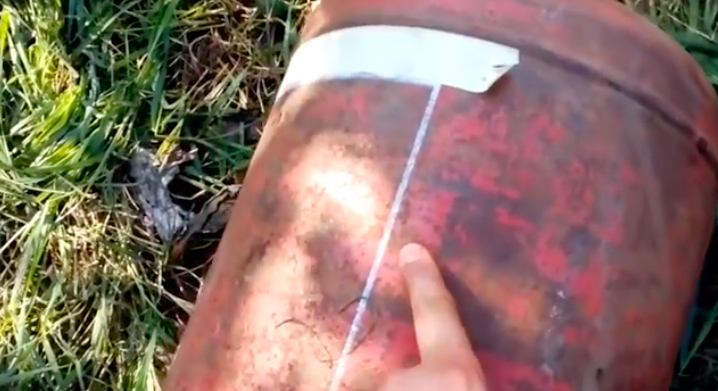

Начальные операции по разметке и резке баллона мы описали в начале статьи. Теперь дополним нашу инструкцию фотографиями и поясним дальнейшие действия.

Петли к корпусу жаровни удобнее приваривать до момента отделения крышки, прорезав линию на обратной стороне корпуса. В этом случае они без перекосов встанут на свое место. На другой стороне к крышке приваривается ручка из стального прутка.

Если со стороны петель не поставить ограничитель, то дверца при открывании упадет назад и доставать ее будет неудобно. В качестве упоров можно использовать короткий обрезок уголка, приварив его посередине между петлями.

Поддувальные отверстия можно просверлить, но легче сделать их с помощью болгарки в виде вертикальных прорезей.

Для установки шампуров на ребрах жаровни делают треугольные вырезы или же сверлят в корпусе отверстия с шагом 5-7 см.

Ножки для мангала можно изготовить двумя способами:

• «По-простому» из кусков арматуры или трубы, приварив их к днищу;
• Сделав подставку из профильных труб и гнутой полосы, на которую ляжет баллон.

Для ускорения процесса жарки крышку следует закрывать. В этом случае для отвода дыма в торце емкости придется сделать отверстие и вварить в него трубу.

Мангал-коптильня отличается от обычной жаровни наличием дымогенераторного отделения. Для этой цели чаще всего используют баллон объемом в 20 литров. Наметив отверстие для пропуска дыма, его вырезают болгаркой.

Такую же операцию проделывают и с большой емкостью. После этого их стыкуют с помощью сварки. Большой баллон ставят на ножки.

Начертив контуры крышек их вырезают из корпусов и ставят на петли. В торце большой емкости делают отверстие под дымовую трубу и вваривают ее.

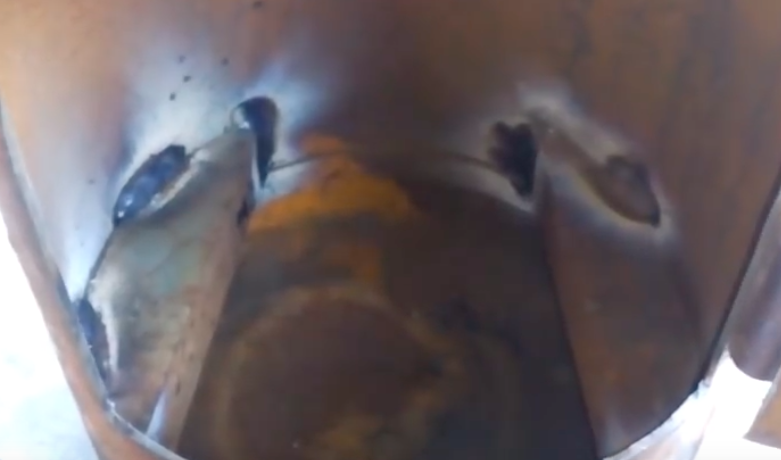

Внутри баллонов делают полочки из уголка и кладут на них решетки из толстой проволоки. Сзади в корпусе дымогенератора сверлят отверстия и ставят поворотную заслонку для регулировки тяги. Аналогичную заслонку крепят на трубе.

Знатоки настоятельно советуют поставить на корпус основной камеры датчик температуры (верхний передел измерения +350 С). Он поможет точно контролировать процесс копчения и получить продукцию отменного качества.

Завершает работу покраска конструкции термостойким составом. опубликовано econet.ru

Особенности

Мангал из старых газовых баллонов делится на несколько типов, которые вы сможете с легкостью изготовить самостоятельно.

• простой мангал, в котором нет крышки;
• барбекю;

Простой

Барбекю

Коптильня

Смокер

Три последние самодельные конструкции существенно отличаются от первого варианта, поэтому следует ознакомиться с их особенностями более детально:

• Барбекю представляет собой простую конструкцию, которую вы с легкостью сможете создать своими руками. Для создания такого мангала вам потребуется отрезать часть емкости, которая в дальнейшем будет держаться на петлях и выступать в качестве дверцы. Внутри конструкции находится зона под угли и сетка, на которой будут располагаться продукты.

• Коптильня отличается от традиционных мангалов тем, что в ней присутствует топка. Само сооружение должно быть герметичным, чтобы выполнять поставленные задачи. Для ее создания удаляется половина дна. Топка изготавливается из железных листов. Некоторые люди используют для данных целей другой баллон. Деталь приваривается и оборудуется специальной дымоходной трубой, по которой будет отводиться дым.

• Смокер называют также «паровозом». Он представляет собой сложное сооружение, которому свойственна многофункциональность. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Чтобы изготовить такую конструкцию самостоятельно, вам потребуется запастись несколькими баллонами, каждому из которых будет отведена своя роль. В конечном результате смокер будет обладать сходством с паровозом.

Мангалы изготавливаются из пропанового и кислородного баллонов. Баллоны выступают в качестве великолепной основы для создания многочисленных конструкций. Они обладают качественным металлом, почти готовой формой и стандартными габаритами. Данные особенности дают возможность создать мангал своими руками за короткий промежуток времени с минимальными вложениями.

За счет толстых стен баллоны способны выдерживать высокие температурные режимы, поэтому такие изделия лучше всего подходят для создания различных коптилен, барбекю и мангалов.

• Такая конструкция не прогорит даже после длительного контакта с открытым пламенем.
• Благодаря оптимальной конфигурации и толстым стенам мангал не будет деформироваться от влияния высокой температуры.
• В таком мангале вы сможете приготовить не только шашлыки, но и запекать овощи, а также заниматься копчением и жаркой.
• После приготовления вам не потребуется тушить угли водой. Для этих целей будет достаточно просто закрыть мангал крышкой. Также она позволяет хранить мангал на улице. За счет больших размеров вы сможете приготовить порции на всю компанию.

• Даже если вам нужно приобретать баллон, такое сооружение обойдется вам дешевле, чем покупка металлических листов в магазине.
• Легкость монтажа. Мангал из баллона сможет изготовить даже новичок.
• На работу потребуется несколько часов.
• Конструкция из баллона подойдет для реализации любых творческих задумок.

Мангалы, созданные из баллонов, практически не обладают недостатками. Некоторые пользователи заявляют, что минусы конструкции заключаются в больших габаритах конструкции. Однако можно приобрести и более компактные изделия. Другая категория людей сообщает, что полукруглое дно неудобно при розжиге дров. Если посмотреть на ситуацию с другой стороны, такая конфигурация обеспечивает нахождение углей по краям. Это способствует качественному пропеканию мяса, которое при приготовлении на традиционных жаровнях может оставаться сырым.

По мнению профессионалов, сферическое строение стен мангала не очень подходит для жарки шашлыков, так как такая конфигурация ограничивает процессы, которые способствуют «раскрытию» аромата запеченного мяса.

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Газовые баллоны изготавливаются из высоколегированных низкоуглеродистых сталей 30ХМА, 45, 34CrMo4, 30ХГСА. Высокое содержание лигатур и уменьшение количества лигатур в металле делает сплав более прочным и повышает антикоррозионные свойства.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

• отрезки стальных труб и уголков;
• металлические ручки для крышки мангала;
• дверные или мебельные петли;
• труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
• решётка, которая понадобится для барбекю;
• болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

• сварочный трансформатор или инвертор;
• УШМ — угловая шлифмашина (в просторечье «болгарка»);
• электроды Ø3–4 мм;
• отрезной и зачистной диск к УШМ;
• дрель электрическая;
• набор свёрл для работы по металлу;
• струбцины для фиксации металлических деталей;
• длинная металлическая линейка;
• чертилка;
• кёрн;
• разводной и газовый ключ;
• набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Что ещё можно сделать из газового баллона нюансы изготовления

На основе газового баллона можно сделать десятки вариаций гриля, барбекю и коптилен. Для удобства коротко опишем некоторые из таких приборов:

Открытый мангал из газового баллона. Самый простой тип конструкции из газового баллона. Такой мангал может сделать даже школьник.

Для создания такого «шедевра» потребуется минимум затрат и времени

Одним баллоном, конечно, не обойтись, каждой трубе отведена своя функция. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.

Как сделать коптильню из газового баллона

Рассмотрим некоторые особенности изготовления коптильни из двух баллонов.

Иллюстрация	Описание действия
	Основанием под мангал-коптильню своими руками из газового баллона может служить подставка под старую швейную машину или вот такая сварная конструкция.
	Заранее продумываем варианты крепежа выдвижного или складного столика. Конструкция может быть разной.
	Готовим баллоны, соблюдая инструкции выше. Каждый из них разрезаем, как простые жаровни-барбекю. Коптильню из газового баллона своими руками лучше выполнять по чертежам.
	Единственное отличие − в топке необходимо сделать отверстие для «поддувала», которое позволит контролировать процесс тления углей. Которые, в свою очередь, будут создавать необходимый для копчения дым.
	К крышке с удобной вам стороны приварите ручку для её открывания и транспортировочные рукоятки.
	В топку размещаем специальную сетку для укладки щепы.

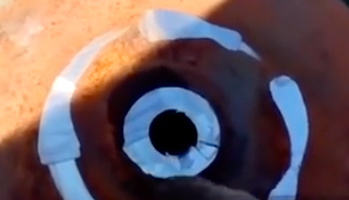

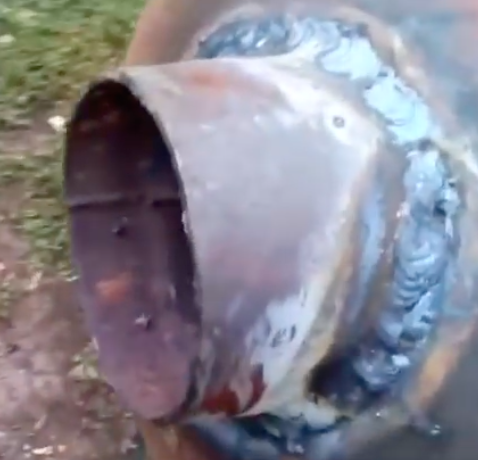

	Начинаем работы по созданию дымохода. Привариваем «колено» и основную трубу.

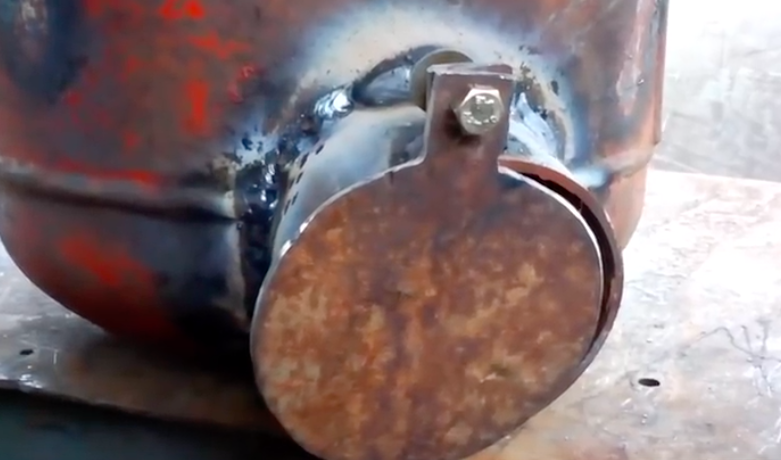

	Сверху прикрываем её регулируемой «шторкой».
	И вот такая многофункциональная коптилка из газового баллона своими руками у нас получилась.

Коптильня холодного копчения – от чертежа по сборке до тестовых испытаний вкусовых качеств ароматного деликатеса. В специальной публикации нашего портала мы подробно расскажем о коптильнях холодного копчения. Вы узнаете особенности процесса холодного копчения, схему устройства и принцип работы коптильни холодного копчения и как сделать коптильню своими руками.

Гриль из газового баллона своими руками

Гриль из газового баллона – это вариация барбекю. С одним лишь отличием − для создания этой конструкции в баллон обязательно привариваются уголки для крепления специальной сетки.

барбекю своими руками из газового баллона

Пример изготовления барбекюшницы из газового баллона своими руками мы подробно рассмотрели в этой статье. Если у вас остались вопросы о том, как самостоятельно сделать мангал-барбекю из газового баллона, посмотрите это видео:

Шашлычница своими руками из газового баллона

Роль шашлычницы может исполнять любая из самоделок, рассмотренных в этом обзоре. Даже открытый мангал прекрасно справится с этой задачей. Однако следует помнить, что чаще всего такие конструкции не защищены ни от ветра, ни от дождя.

Как сделать своими руками из газового баллона мангал-паровоз

Это одна из самых сложных и максимально трудоёмких задач, которую ставят перед собой настоящие мастера работы с металлом.

Создать такую конструкцию новичку не по силам. «Самоделка» такого типа способна решать сразу несколько задач: это и мангал, и коптильня, и гриль, и барбекю. Каждый отсек выполняет свою задачу. Такие мангалы обладают высокой производительностью за счёт герметичной конструкции, здесь практически нет потерь тепла.

Если вы решились создать мангал-паровоз, то из этого видео вы узнаете, как сварить мангал из газового баллона.

Рекомендации по использованию

Даже если вы обработали свой мангал антикоррозийным покрытием, не рекомендуется оставлять изделие под дождем или снегом. Оптимальное место для монтажа – навес. Когда наступает холодное время года, сооружение следует отправить в гараж, сарай или иное помещение хозяйственного назначения.

Изучите некоторые рекомендации по правильному использованию мангала:

• При разведении огня следует разделить внутреннюю зону конструкции на две части. В той, где присутствует большое количество жара, следует производить готовку мяса. В зоне с более низкой температурой – запекать рыбу или овощи.
• Не рекомендуется часто переворачивать шампур. Для хорошей прожарки потребуется всего лишь два раза перевернуть мясо.
• Угли должны обладать красным цветом с серым налетом.

• Следите за тем, чтобы мясо не обугливалось. Черный налет на продукте является прямым путем к различным раковым болезням. Также не стоит употреблять в пищу мясо со слабой прожаркой. Такие продукты способны вызвать заражение гельминтами.
• С помощью нескольких веток от фруктовых деревьев вы сможете придать мясу особый аромат.
• Если вы осуществляете готовку в дождь, не следует переставлять свой мангал в помещение. Плохой уровень тяги повысит концентрацию угарных газов.
• Чтобы исключить пожар, поместите сооружение на удалении от легковоспламеняющихся вещей. Рядом с ножками не должна располагаться трава, доски или ветки. Золу нельзя выбрасывать сразу, так как она может тлеть сутки, что также может вызвать возгорание.

Данные рекомендации помогут вам приготовить вкусный шашлык для гостей, а также продлить срок службы мангала.

Мангал-коптильня

Основное отличие коптильни — герметичность. Делается мангал-коптильня точно так же, как описано выше, но к конструкции добавляют топку. Для этого спиливают половину днища — это место для топки. Саму топку делают из листового железа или любого другого подходящего материала.

Мангал-коптильня из двух баллонов разного размера

Некоторые умельцы делают топку из баллонов поменьше. Готовую топку приваривают к мангалу и получают необходимую конструкцию. Обязательным элементом коптильни является дымоход. Готовый дымоход можно приобрести в магазине, а можно изготовить самостоятельно.

Совет. Для тех, кто любит совершенствовать и не боится сложностей, можно посоветовать оснастить конструкцию мотором, который будет самостоятельно вращать вертел.

К копчению можно приступать уже после того, как будет произведена прокалка мангала дровами. Если запах газа впитался в баллон очень сильно, то придется протопить мангал несколько раз, до тех пор, пока запах не исчезнет окончательно.

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Галерея готовых вариантов

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

• простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
• функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
• прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
• удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;

многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

• Самодельный мангал из металла
• Вертикальный мангал для шашлыка

Недостатки

1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Не стоит забывать и о главной опасности — возможности взрыва баллона во время резки. Чтобы этого не произошло, нужно правильно провести предварительные работы.

Фото: при резке баллона помните про технику безопасности

Материалы и инструменты для мангала

Основа конструкции — газовый баллон, объем его — 50 л. Высота — 1,2 м, а этого достаточно, чтобы впоследствии жар долго держался. И без труда можно будет уместить пару больших решеток для барбекю (актуально для приготовления большого количества мяса). Внешних повреждений на баллоне не должно быть, иначе мелкие очаги коррозии под воздействием высокой температуры и открытого огня превратятся в дыры. Не сразу, но спустя несколько лет активного использования такая участь ждет металл. А если решите готовый мангал покрыть слоем термостойкой краски, дефекты вылезут наружу. Дыры можно будет заварить, но внешний вид от этого испортится. Для работ вам потребуются инструменты и материалы:

• дрель электрическая;
• болгарка;
• трубный ключ;
• зубило и молоток;
• отвертки;
• труба металлическая;
• петли для дверей;
• уголок металлический.

В качестве ножек для мангала может подойти каркас от старой школьной парты, стойки от швейной машинки. Можно использовать и самодельные из уголка или профтрубы, арматуры. Если мангал устанавливается на постоянное место, то можно выложить подставку из кирпича. Предусмотрите только, чтобы снизу можно было легко выбирать золу.

Как правильно резать баллон

Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином. Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона. Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!

1. При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.
2. Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
3. Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.

Вскрытый баллон стоит оставлять только на улице, в стороне от источников огня и детей, либо в хорошо проветриваемом помещении!

По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает. Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие. Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.

Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности. По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.

Проводить приятную трапезу на открытом воздухе в границах дачного участка лучше всего в беседке. А так как наш ресурс посвящен самостоятельным работам, то и беседку мы рекомендуем сделать своими руками! Ознакомиться с инструкцией по сборке, советами по выбору материала и с готовыми фото-проектами можно по следующей ссылке.

Подготовка инструментов и материалов

Чтобы работа пошла быстро, необходимо позаботиться о наличии необходимых инструментов и материалов. Для изготовления мангала нам понадобятся:

1. Сварочный аппарат.
2. Болгарка.
3. Несколько струбцин.
4. Металлическая труба.
5. Электродрель.
6. Плотные листы металла для добавления прочности конструкции.
7. Алюминиевые заклепки.
8. Петли для крышки.
9. Основа мангала – баллон с объёмом минимум 50 литров (если баллон будет меньше, то угли будет неудобно переворачивать).

На фото изображены основные агрегаты для изготовления мангала.

ВАЖНО! Безопасность должна стоять на первом месте, поэтому распиливание баллона может проходить только тогда, когда из него вышел весь газ.

Выполняется удаление газа просто: баллон переворачиваем верх дном и скручиваем вентиль. Газ тяжелее воздуха, поэтому в таком положении он будет выходить интенсивно. Чтобы видеть, идет процесс или нет, нужно намылить отверстие клапана. Если появляются пузыри, значит, газ выходит – ждем завершения. Для уверенности в конце баллон можно полностью заполнить водой, чтобы она смыла последние остатки газа.

Процесс изготовления инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

1. На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
2. Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
3. Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.
4. В итоге из одного баллона мы получаем два элемента мангала.
5. Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.
6. В итоге картина должна быть вот такой:
7. После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
8. Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
9. Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
10. Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
11. Выполняем варку ручек, после чего надежно закручиваем их.
12. На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
13. Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
14. Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
15. По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

От простого к сложному открытый мангал, барбекю, коптильня, смокер

Существует несколько самых распространённых типов мангалов, и все их можно соорудить из старого, вышедшего из строя газового баллона:

• обычный мангал без крышки;
• барбекю;
• коптильня;
• смокер.

У трёх последних видов есть ряд существенных отличий, которые мы и рассмотрим подробно.

Барбекю — довольно простая конструкция как на вид, так и в изготовлении. У баллона отрезается часть бока, которая после крепится на петли и служит дверцей. Внутри — место для углей и сетка, на которую вы будете класть продукты для жарки.

Мангал-барбекю — простая конструкция с крышкой без трубы для отвода дыма

Коптильня от обычного мангала отличается наличием топки и герметичностью. Для её изготовления в дне баллона срезается полоса металла и спиливается часть днища, обычно половина. Сделанную из листового железа или из другого баллона топку нужно приварить и оборудовать конструкцию дополнительно трубой для отвода дыма. Когда коптильня будет готова, её нужно несколько раз прокалить дровами, после чего можно заняться собственно копчением.

Мангал-коптильня предполагает наличие топки и дымохода

Мангал-смокер, или как его ещё называют — паровоз. Гораздо более сложная конструкция, зато многофункциональная — она сочетает в себе всё, чего можно желать от подобного устройства: мангал, гриль, коптильню, барбекю. Для того чтобы построить такой супер-агрегат, понадобится несколько труб-баллонов, и у каждого будет своя опция. В итоге это устройство действительно становится внешне похожим на паровоз.

Мангал-смокер — это наиболее сложная, но и самая многофункциональная конструкция из нескольких газовых баллонов

Фотогалерея: как можно оформить мангал

Подготовка к изготовлению чертежи и оптимальные размеры

Перед тем как начинать работу над изготовлением мангала, необходимо полностью выпустить весь газ, который всегда остаётся в баллоне даже при его полном «опустошении».

Так как внутри баллона может быть конденсат, то вначале надо открыть вентиль и выпустить газ до конца. Делать это необходимо только на открытом воздухе (на улице) вдали от потенциальных источников огня и других факторов, которые могут вызвать искру и возгорание остатков газа. Для того чтобы убедиться, что газ выходит можно использовать мыльный раствор, которым надо пропитать выход на вентиле. Если мыльная вода сильно пузырится, то это означает, что газ выходит.

Откручивание вентиля с помощью разводного ключа для полного удаления газа из баллона

После того как вы увидите, что баллон пустой, его надо перевернуть и вылить весь конденсат, а затем налить в него воды до краёв и оставить на два или три дня для удаления запаха газа. Для залива воды к баллону подключается обычный садовый шланг, и вода поступает в него под большим напором. Дальше с заготовкой будет работать безопасно.

Сливать воду рекомендуется подальше от жилых зданий, так как метан даже в небольших количествах обладает резким запахом, который выветривается несколько дней.

Первый этап работы состоит в создании чертежа будущего мангала, в котором будут указаны все размеры, элементы и особенности конструкции.

• Высота — 98 см.
• Диаметр — 30 см.
• Толщина стенок — 0,3 см.
• Вес — 22 кг.

Разметка баллона

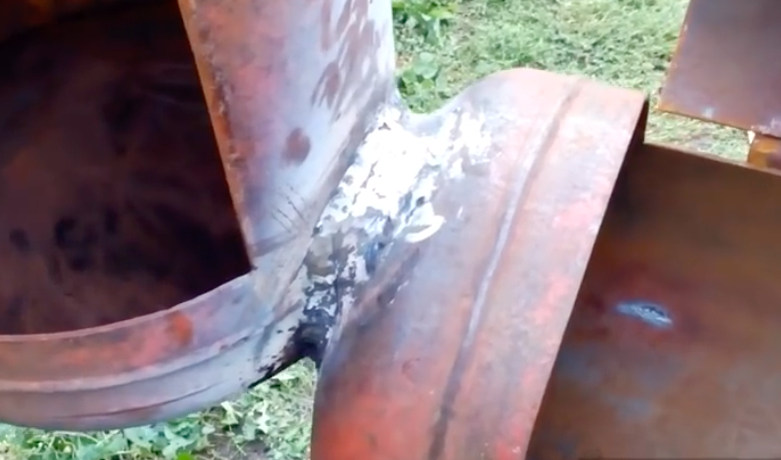

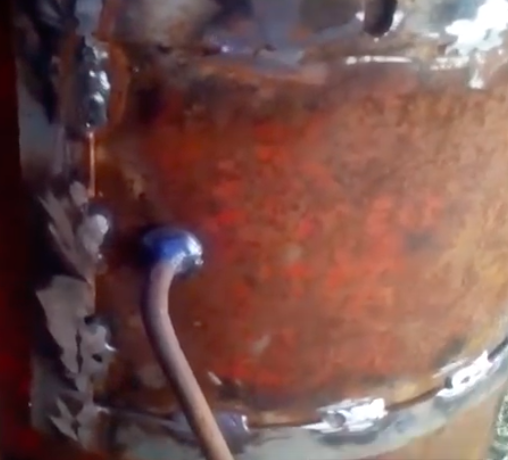

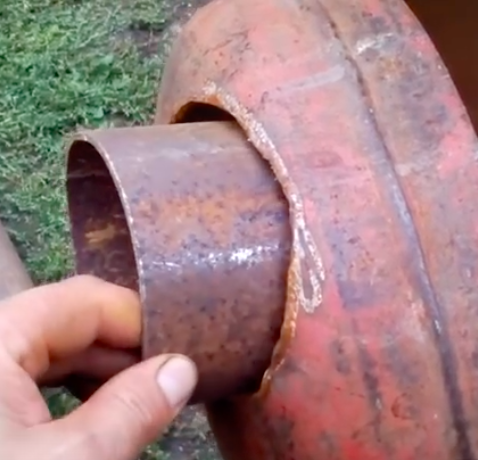

Изготовить и прикрепить дымоотводную трубу. С помощью сварочного аппарата сварить дымоход из двух отрезков труб, срезав их края под таким градусом, чтобы при соединении они образовывали между собой прямой или тупой угол. Затем перевернуть баллон приварить к вырезанному ранее отверстию;

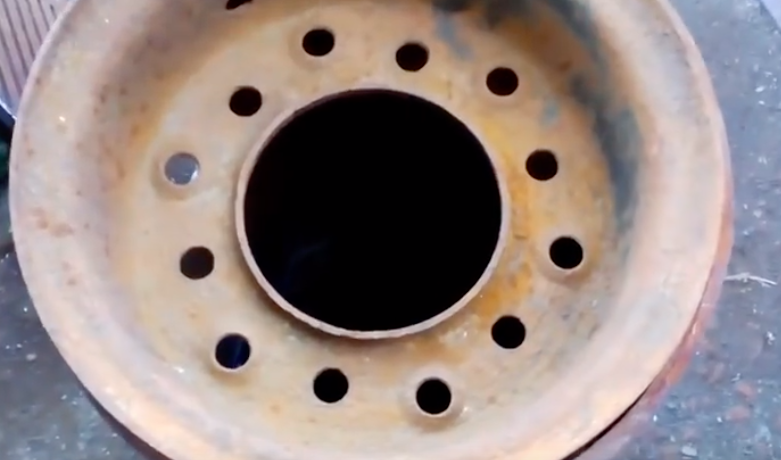

Установить печную фурнитуру. Если используется отрезанные части металла, то можно просверлить по два или три отверстия в стенке корпуса печи по краю проёмов, и продеть в них куски проволоки. Они будут играть роль петель. Соответствующие отверстия нужны и в самодельных дверцах, а также ручки — для удобства открывания. Готовое печное литьё продаётся уже в комплекте с рамками. Чтобы его установить в газовый баллон нужно предварительно сварить из металлического уголка аналогичные по размерам рамы и прикрепить их к стенкам корпуса. Чугунные дверцы соединяются с ними при помощи болтов. Для уплотнения между рамами нужно проложить асбоцементный шнур. Внутри топочного отдела устанавливают направляющие из уголка, на которые в последствие укладывается колосниковая решётка. Золу будет гораздо удобнее удалять, если сварить простую конструкцию из листовой стали или использовать половину разрезанного вдоль куска металлической трубы. Её можно вставлять во время топки в поддувальный проём печи и при заполнении продуктами горения вынимать.

Проём в баллоне не такой упругий как венчик в печи из тонкостенного стального листа, и казан может в процессе готовки заклинить, особенно в случае его мелкой посадки или наличия сильно закопчённых стенок. Во избежание этого, печь желательно укомплектовать вогнутой крестовиной с длинными ручками из стального прута. к содержанию ↑

Как правильно пользоваться?

Перед тем, как приступить к готовке нужно сначала снять казан с печи и прокалить внутреннюю часть прибора, использую небольшую порцию дров. Таким образом можно ликвидировать остатки запахов, и проверить герметичность установки дверок и дымоотвода.

При дальнейшей эксплуатации соблюдать следующие правила:

• при горении топлива полностью нагревается поверхность ёмкости и её ножки, поэтому для обеспечения пожаробезопасности конструкцию нужно установить на толстый лист металла;
• регулярно очищать печь от зольных остатков;
• использовать для топки только твёрдое топливо. Заливать жидкие нефтепродукты в такую модель печи категорически запрещается;
• ограничить возможность доступа детей и животных к разогретому прибору;
• не размещать печь вблизи легко воспламеняющихся предметов;
• не разжигать печь горючими жидкостями;
• такая печь не приспособлена для сжигания бытовых и строительных отходов;
• желательно использовать только сухие дрова, так как при горении сырой древесины будет образовываться капли конденсата и оседать на рабочих элементах устройства;
• оснастить дымоход печи искроулавливателем в виде консервной банки с проделанными шилом дырочками в большом количестве.

Кладка печи для казана из кирпича

Обратите внимание! Для получения максимально ровных швов укладывайте между кирпичами тонкие деревянные реечки. Можете вытаскивать рейки уже после того, как кладка немного схватится. Помимо этого, данный прием позволит в дальнейшем с легкостью расшить швы в случае необходимости.

При кладке выполняйте перевязку швов, то есть один ряд начинайте выкладывать с 1/2 кирпича, другой – с целого, третий – опять с 1/2 и так далее. Вот другие рекомендации.

1. Все железные элементы конструкции необходимо устанавливать непосредственно в процессе кладки.
2. Если резка кирпича будет производиться болгаркой, то в работе образуется много пыли. Поэтому рекомендуется использовать защитные средства – очки и респиратор.
3. Если была приобретена не специальная заводская плита для казана, то в обычной плите можно вырезать круг соответствующего диаметра и зачистить края при помощи напильника (так пепел не будет попадать в еду, а дым не будет просачиваться из топки).
4. Устанавливая трубы, стыкуйте их под углом более чем в 90 C, чтобы тяга была лучшей.
5. По окончании кладки можно расшить швы или же отделать конструкцию плиткой. Затем печь сушится, для чего следует развести в ней небольшой огонь.

Сооружаем печь для казана. Порядовка

Ряд №1,2. Эти ряды послужат днищем будущей конструкции. Выкладывая их, оставляйте небольшое пространство, которое позволит чистить зольник (он будет закрываться крышкой) и саму печь. Для крепления дверки используйте проволоку. Зажмите проволоку соседними кирпичами, после чего зафиксируйте с помощью раствора.

Ряд №3. Здесь вы перекрываете дверки зольника и продолжаете формирование стенок. Также на этом этапе предстоит установить колосник.

Ряд №4. При кладке этого ряда оставьте отверстие, посредством которого будут выводиться дымные газы.

Ряд №5. Продолжите сооружение стенок и установите дверки для топочной камеры. Размеры дверок зависят преимущественно от того, какой тип топлива будет использоваться. Если это дрова, то она должна быть примерно 40 сантиметров в ширину, а если уголь – то меньше.

Ряд №6-8. Продолжайте возводить стенки, перекройте топочную камеру.

Ряд №9-11. Кладите кирпич согласно схеме, оставьте небольшое отверстие для того, чтобы циркулировал дым.

Ряд №12. Перекройте сверху все внешние стенки топочной камеры посредством укладки плиты с отверстием на стальные уголки. Само отверстие нужно расположить прямо над цилиндрообразной топочной камерой.

Все, наша печь для казана своими руками практически готова, остается только установить дымоходную трубу.

Установка дымоходной трубы

Дымоход является одним из важнейших элементов печи. Чтобы установить его, потребуется:

1. болгарка с отрезными дисками;
2. фитинги, колени с требуемыми углами поворота;
3. сварка с электродами;
4. труба из стали диаметром примерно в 100-120 миллиметров;
5. молоток.

Алгоритм установки должен выглядеть следующим образом.

Шаг 1. Выложите фитинги с трубой на ровной поверхности в нужной последовательности, затем соедините их между собой посредством сварки. Не забывайте о средствах индивидуальной защиты – сварочной маске, перчатках и спецодежде!

Шаг 2. Удалите все выпуклости и окалины, используя для этого болгарку.

Шаг 3. Установите готовый дымоход в необходимое место – соответствующего диаметра отверстие, которое было сделано во время кладки. Обмажьте стыки печной глиной.

Шаг 4. Проверьте трубу, есть ли на ней щели – разведите в топочной камере небольшое пламя и следите за тем, как движется дым.

Обратите внимание! Если конструкция была выстроена правильно, то казан будет прогреваться равномерно. Чтобы проверить это, налейте туда воду. При равномерном прогреве воздушные пузырьки целиком покроют посудину изнутри.

Существует несколько возможных вариантов дальнейшей отделки:

1. расшивка;
2. покраска поверхностей специальной жаростойкой краской;
3. штукатурка.

Также отметим, что печь для казана является полифункциональной, т. к. в ней можно не только приготовить различные блюда, но и даже накипятить воды либо пожарить шашлык. Для последнего, к слову, поперек плиты укладывается железный прут, на который навешиваются шампура. В результате разгоряченные угли максимально равномерно пропекут мясо.

Обратите внимание! Сооружение дымохода – это, на первый взгляд, простая процедура, но в действительности все не так. Поэтому желательно доверить это дело специалистам.

Заключение

Печь под казан из баллона пригодится на каждом дачном участке. Она может использоваться не только для приготовления вкусных блюд, а и для обогрева дома. Соорудить такого типа прибор своими руками может каждый — стоит только немного постараться и пофантазировать. К тому же это совсем не затратное дело, в большинстве случаев можно использовать подручные материалы, даже те, которые уже давно списаны со счетов.

Установка из газового баллона под казан

Коптильня-мангал-барбекю из газовых баллонов своими руками

Коптильня из газового баллона – эконом-вариант сложного и дорогостоящего оборудования для копчения продуктом. Чтобы смастерить такую конструкцию, понадобится как болгарка, так и сварочный аппарат. В этом деле мастеру следует проявить творчество. Результатом кропотливого труда станет сооружение, которое будут использоваться в качестве мангала, барбекю, гриль либо коптильни.

Для создания такого шедевра лучше всего подходят обычные баллоны. Прочный металл позволяет нагревать изделие до предельной температуры, а эргономичная форма – использовать для приготовления всевозможных блюд. Несколько мастер-классов того, как сделать коптильню из газового баллона, помогут воплотить мечту в реальность.

Первым делом важно очистить емкость от остатков газа. Когда он выйдет естественным путем, резервуар заполняют водой и оставляют на 24 часа. По истечению срока жидкость выливают, а клапан смазывают мыльной пеной, чтобы проверить, нет ли утечки.

По теме: коптильня холодного копчения своими руками из дерева чертежи и размеры!

Оригинальное соло: коптильня и мангал

Оборудование будет состоять из 2-х частей: дымогенератора и жаровни. Поэтому нужно подготовить два резервуара по 50 и 20 литров. Затем мастер сделает чертеж или зарисовку, на которой отметит расположение отверстий для поддува и дверей. На следующем этапе подготовить инструменты и материалы:

• дрель;
• щетку по металлу;
• болгарку;
• сварочную установку;
• строительный уголок или профиль;
• ручки;
• 4-6 шт. дверных петель;
• трубу для дымохода (1,5 метра в длину и 10-12 см в диаметре);
• решетку из прутьев.

Основные инструменты и материалы в боевой готовности. Теперь можно приступать к созданию коптильни из газового баллона своими руками. Стоит отметить, что инструкция относится к установке для горячего способа копчения. Так, весь процесс делится на несколько основных этапов.

Вырезание металла

• окошко для поддува (10Х10 см, на дне и ближе к краю);
• крышку по всему периметру резервуара.

В основной емкости мастерить специальные приспособления для шампуров. С каждой стороны (друг напротив друга) формируют:

• отверстия (12 шт. по 1 см в диаметре);
• прорезы (глубина – 2 см).

Из строительного уголка изготавливают колесник, высверливая дырочки по всей площади на расстоянии 5 см. Затем его приваривают к центральной зоне установки.

Коптильню из баллона следует соединить с дымоходной трубой и топкой. Для этого в верхней части секции прорезают клапан для дымохода, а в другом нижнем углу – для дымогенератора.

Сварочные работы

Теперь следует правильно сложить вырезанные детали. Здесь и понадобится сварочный аппарат с электродами на 2-3 мм. Соединяются составные части в такой последовательности:

• петли под крышки;
• ручки;
• уголки (по центру колбы, а также по бокам для решетки);
• ножки;
• вытяжная труба.

При этом важно учесть, что к опорам приваривают поперечные балки для устойчивости оборудования. После этого состыкуют основную часть мангала-коптильни из газового баллона с самой топкой.

При этом заслонки делают фиксируемого типа, чтобы регулировать горение, циркуляцию дыма и интенсивность тления.

По такому же принципу к верхней части дымохода крепится пластина, чтобы можно было открывать и закрывать ее.

Процесс вырезания и сварки требует предельной точности. Стыки должны быть ровными и без просветов. Чтобы сделать емкость максимально герметичной, по периметру вырезанных окон прикрепляют пластины из алюминия с зазором 2-3 см. Фиксируют их заклепками.

Необычный макияж

После таких пыльных работ, конструкцию приводят в презентабельный вид. Такой необычный «макияж» металлическому сооружению делают в несколько этапов:

• швы выравнивают при помощи болгарки;
• всю поверхность зачищают щеткой по металлу, а затем наждачной бумагой;
• обрабатывают емкость обезжиривающим средством;
• покрывают термостойким красителем.

На фото представлена коптильня из газового баллона своими руками, сделанная по приведенной выше инструкции. Некоторые элементы можно выполнить по-другому. Вместо заслонки многие предпочитают выпиливать полоски (до 5 мм шириной) на днище изделия.

Топку часто мастерят из обычного металлического листа. Ее делают квадратной либо прямоугольной формы. Размер составляет 1/3 часть от самой жаровни.

Установка для холодного копчения собственной персоной

Чтобы соорудить такую коптильню из газового баллона своими руками, нужны чертежи. На схеме ниже показан принцип соединение трех основных секций. Поскольку выше приведена инструкция монтажа мангала/барбикюшницы, в этой части стоит обратить внимание только на конструирование вертикальной камеры. В ней температура нагревание не будет превышать 50-70°С. Делают ее таким образом:

• вырезают дверцу (она занимает 2/3 поверхности);
• поперек резервуара закрепляют прутья в несколько этажей или 3-5 перегородок из решетки;
• в основном и дополнительном (срезается половина емкости) отсеках формируют клапаны для стыковки двух камер, после чего их сваривают;
• на верхушке коптильни из газового баллона приваривают трубу с заслонкой, чтобы оператор мог регулировать поток дыма.

Соединяя части, стоит использовать уровень, который поможет достичь максимально вертикального расположения камер. Важно не забыть приварить ручки и петли на дверцу. Такого плана оборудование идет с термометрами, которые устанавливаются на каждой половине.

Петли прикрепляют 2-мя способами: болтами или сваркой. Первый вариант намного практичнее, потому что позволяет без проблем заменить детали в случае поломки. Все же второй способ – надежнее.

Опора – важный элемент

Любая коптильня из баллона, сделанная своими руками, нуждается в устойчивых и прочных ножках. При этом она должна быть мобильной, способной передвигаться. Поэтому ножки изготавливают из:

• труб квадратной формы;
• арматуры;
• плотно сплетенных прутьев;
• колес.

Соединяют детали с помощью болтов/гаек либо сварки. В первом случае конструкция получится съемной, а во втором – стационарной. Высоту установки рассчитывают так, чтобы вертикальный отсек находился на уровне 1 м от земли. Между ножками некоторые мастера советуют прикрепить полку в виде решетки. На ней можно хранить кухонные принадлежности и дрова.

Для мобильных моделей коптильни из газового баллона лучше сделать колеса. Их отсоединяют либо от строительной тачки, либо от велосипеда. Монтируются они со стороны камеры холодного копчения.

Опоры можно соорудить из ножек старой швейной машинки, сделанной в СССР. Материал настолько прочный и термостойкий, что лучше не найти.

На заметку повару

Копчение – трудоемкий и очень деликатный процесс. Вкус продуктов зависит не только от конструктивных особенностей оборудования, но и от используемых топливных материалов. Стандартно советуется выбирать древесину фруктовых деревьев:

• вишни (только без коры);
• яблони;
• груши;
• абрикосы;
• сливы.

В то же время щепки из ореха, дуба или вяза придаст мясу/фруктам необыкновенного терпкого вкуса. Рыбу рекомендуют обрабатывать дымом, полученным после сгорания ивы, тальники и даже ракита.

Прежде чем начать сооружать коптильню из газовых баллонов своими руками, стоит посмотреть видео мастер-классов. В них обращается внимание на нюансы, которые возникают при выполнении сверхточной отрезки металла. При этом работник может ответить на многие другие вопросы.

Видео-инструкция изготовления коптильни из газового баллона

Мангал, казан и коптильня из газового баллона своими руками: пошаговая инструкция с фото | Обарбекю.ру

Сразу предупрежу, что сделать мангал, коптильню и казан из газовых баллонов в домашних условиях непросто и не бесплатно. Для этого понадобятся дорогие инструменты, которые есть не у каждого человека: хорошая болгарка, сварочный аппарат, огромный гаечный ключ и другие вещи помельче.

В идеале заниматься сборкой нужно с товарищем, который ускорит процесс и поможет вытянуть сложные моменты. А они возникают всегда, поверьте. Даже самая подробная инструкция не даст гарантии, что все будет именно так, как задумано.

Если Вы еще не передумали, то честь Вам и хвала, воины!

Готовим баллоны

Приобрести их можно на пунктах приема цветного металла, рублей за 300. Но самый важный шаг — не покупка, а процесс обработки. Для моей многофункциональной модели мне понадобились 3 баллона, и каждый из них нужно для начала раскупорить. Для этого подойдет большой гаечный ключ. Откручивать вентили стоит осторожно, внутри есть газ.

откручиваем вентиль от баллона

Чтобы осилить открытие баллона, нужно занять устойчивое положение и опереться на стену. Далее заливаем баллоны водой до краев и ждем, пока выйдет весь газ. Подержите их 1-3 дня с водой, чтобы обезопасить себя гарантированно. Потом проверьте огнем: никакого возгорания быть не должно.

Отрезаем лишние части и расчерчиваем баллон

разрезаем баллон

Потом вырезаем под корень само отверстие. Для этого баллон должен принять устойчивое положение, так как слой железа очень толстый, и придется попотеть.

отрезаем крышку баллона

Затем отрезаем круговой элемент со дна (не знаю точного названия, но Вы ее точно не пропустите):

дно баллона

Затем приступаем к разметке: от сварочного шва баллона отступаем 24 см в обе стороны.

разметка

Вырезаем крышку

крышка мангала

Не дорезая до конца, привариваем крепежи для крышки в двух местах.

крепежи для крышки

Дорезаем крышку и получаем первый корпус для жарки мяса — мангал.

мангал из баллона

Делаем корпус для коптильни

Для коптильни от основного продолговатого сварочного шва отступаем не 24 см, а 30 см. Также расчерчиваем баллон. Большая дверца для коптильни — излишество. Повторяем процедуру: чертим, а потом режем точно по метке. Не дорезая до конца, добавляем крепежи для крышки.

Края крышки и корпуса нужно обточить. Также следите за ювелирной точностью затеи: крышка в коптильне должна особенно плотно закрываться, иначе процесс затянется.

Крепим баллоны на основание

В качестве основания подойдет прочная железная конструкция, сваренная своими руками или добытая на цветмете. Наш агрегат сделан вручную, но в пылу давно минувших дней.

основание для мангала из баллонов

Чтобы поставить мангал ровно, найдите твердую поверхность и установите конструкцию так, как она должна быть. Чтобы получилось правильно, поставьте решетку на мангал и следите, чтобы она не кренилась, а лежала ровно и устойчиво. Только тогда следует приварить мангал к опоре.

Труба для коптильни

Для коптильни необходима вытяжная труба. Чтобы ее приварить, расчерчиваем дырку на одной из сторон коптильни.

В качестве вытяжной трубы была использована 106 модель. Длина трубы — метр, что достаточно для копчения. Соединять баллоны предлагаю тоже 106 трубой, для этого необходимо замерить и начертить подходящую дырку и вырезать ее из одного бока баллона.

Патрубки, соединяющие баллоны, имеют длину 7 см, что оптимально для данной конструкции.

Соединяем отделения и делаем топку

Далее нужно соединить мангал и коптильню. Делаем это с помощью сварки. Диаметр везде одинаковый, проблем возникнуть не должно.

Осталась топка. В ней нужно сделать поддувало: это кусок 106 трубы, сваренный с краями баллона, где была вырезана дырка соответствующего диаметра.

На наконечнике трубы нужно сделать заслонку из верхнего крепежа, на котором она будет болтаться, и круга из железа такого же диаметра, что и труба. Крепеж — болт, установленный чуть выше заслонки.

Сама заслонка вырезана из куска металла (у нас они должны остаться).

Кроме того, в топке должны быть сваренные уголки, чтобы держать своеобразную решетку, которая легко вынимается для очистки.

Размер двери — 20 на 20. Ее делаем по тому же сценарию, что и остальные. В качестве крышки топки используем половину автомобильного диска. На нее будет удобно установить казан.

На нее нужно надеть еще одну крышку: для этого мы отрезали один из боков баллона, и теперь ему нужна только ручка.

Затем можно присоединить к поддувалу ручку для удобства.

Также оборудуем ручкой дверцу топки: просверлили отверстие в пластине и установили ручку.

Затем соединяем топку и остальной агрегат с помощью тех же отверстий под 106 трубу и сварки.

Финал

Чуть не забыл о решетке в мангале: туда нужно приделать решетку, подходящую по размеру, но так, чтобы она была не намертво зафиксирована.

Внутренности коптильни тоже оборудованы ручкой и решетками: сверху и снизу. На них можно цеплять тушки цыплят и окорока. Все сетки делаются вручную при наличии минимальных расчетов и трудов.

На трубе нужна заслонка, которой Вы сможете управлять снизу: она регулирует количество дыма.

Потом стоит покрасить агрегат термостойкой краской, чтобы он был не только полезным, но и красивым, а соседи гадали, где Вы купили такую штуку.

Коптильня, мангал и барбекю из газового баллона

Виды коптилок из газового баллона

Мангал коптильня казан из газового баллона

В зависимости от объема (вернее – литровой вместительности донора), мангал из баллона бывает передвижным или стационарным. Вместимость до 50 л довольно малогабаритна, и его можно взять с собой на пикник (имея личное авто, естественно).

Подобный вариант производится без дополнительных устройств – крышки, дымохода, колосников для котелка. Достаточно соорудить более-менее крепкие ножки, и можно помещать систему в автобагажник.

Ежели баллон значительно больше – 80-100 л, из такой заготовки можно сделать настоящий кухонный комбайн. Отсек для шашлыка или барбекю, колосники для кастрюли и сковородки, и в том числе и духовка вместится в 1 корпусе. Для увеличения эффективности горения сооружается дымоход.

Коптильня из двух газовых баллонов

Форма изделия и сплав, из которого производят баллоны – дают возможность свободно формировать разные конструкции и отлично поддается отделке.

Каким образом из 2-ух старенькых газовых баллонов изготовить коптильню?

• Сперва с баллонов убрали вентили, которые не откручивались.
• Потом баллоны были заполнены водой, которая провела в них день.
• Мангал-коптильня состоит из дымогенератора и конкретно мангала. Генератор дыма представляет собой усеченный в виде 50-сантиметровой колбы баллон.
• В верхней области колбы проделываем устье для поддува и крышку.
• То же самое делаем и в главном баллоне.
• Дальше хватаем уголок и буравим в нем дыры, он станет колосником.
• В самом мангале мастерим пропилы с одного края и щели с противоположной стороны. Это нужно для монтирования вертелов.

• Впоследствии за дело берется сварочник. Он подваривает петли, уголки и отделенную крышку в дымогенератор.
• Подготавливаем мангал для соединения с генератором и дымовытяжный трубой.
• Стыкуем (качество сваривания может оставлять желать лучшего, однако чтобы справиться с такой работой, сварщик совсем не должен быть мастером).
• Дальше прикрепляем сваркой ручки и ножки.
• В данный момент остается привести мангал в нормальный вид. Для этого кропотливо его зачищаем металлической щеткой, разравниваем соединения шлифовальной машиной, обезжириваем и укрываем теплоустойчивой краской.

Коптильня из баллона, что и как можно коптить?

Горячее или холодное копчение?

Прежде чем сделать коптильню из газового баллона, вам нужно сделать свой выбор, какой вид копчения вы желаете получить — горячий или холодный.

Отличие между ними довольно солидное. Процесс копчения того или иного вида требует различного подхода к формированию установки коптильни.

Горячее и холодное копчение совершается при различных температурах, в следствии этого для установки холодного копчения нужно трубу, объединяющую с коптильней, вытянуть.

Проходя по этой трубе, горячий воздух, будет остывать до температуры, необходимой для холодного копчения, примерно 18–25 град.

Для производства многоцелевой коптильни можно ставить трубу той длины, каким видом копчения станете пользоваться в настоящий момент.

Баллон — это хороший материал для формирования коптильни всякого типа. Покоряет мангал коптильня из газового баллона с первого взгляда потому, что позволяет коптить продукты или подготавливать барбекю на 1 устройстве.

Как сделать коптильню из газового баллона?

Коптильня из газового баллона чертежи

Начинаем сборку самодельной коптильни из газового баллона с формирования проекта установки. В самом начале необходимо найти пригодные чертежи, так как будет трудно всецело собрать их своими силами.

Дальше необходимо оглядеть баллон со всех сторон. Ежели он всецело заржавевший снутри, то не годится для коптильни.

Отлично будет, если имеется в наличии баллон, в котором присутствует немного газа, так как он наверняка в рабочем состоянии и очень хорошо подойдёт.

Чтобы соорудить механизм для копчения своими руками из баллона, поначалу будет нужно потрудиться над данной емкостью.

Выпустите газ. Пусть газ был всецело использован, и плита уже не функционировала, небольшие остатки там есть. Для этого отвинтите клапан, зафиксируйте баллон вверх дном.

На клапан нанесите пену из средства для мытья посуды. Так вы удостоверитесь, что газ всецело вышел. Если пузырьки видны, газ еще не стравился полностью.

Удалив остатки газа, аккуратно помойте баллон чистой водой. В глубине есть различные осадки, частицы газа. Чтобы помыть емкость, отпилите проход. Обязательно мочите инструмент в холодной воде, так как завышенная температура может иметь своим следствием разрыв баллона.

Заполоните емкость водой через шланг. Потрясите ее, слейте воду. Операцию лучше повторить несколько раз, иначе при приготовлении будет распространяться неприятный запах, переходящий на продукты.

Произведите разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Сохраните место для прикрепления петель крышки. Ни в коем случае не распиливайте боковые кольца баллона.

Теперь установите петли, зашлифуйте все срезанные участки, дабы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.

На внешней стороне дверок установите ручки, которые не будут нагреваться.

Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.

В случае если вы желаете получить более элегантную установку своими руками, соберите столик из металлических профилей, новой столешницы.

Коптильня должна твердо опираться, не пошатываться при копчении.

Трудно вообразить себе коптильню или сочетанную коптильню-мангал без дымохода и топки. Здесь прослеживается главное отличие между холодным и горячим методом копчения.

• Дымоход объединяется особым железным коленом-трубой через удаленную горловину. Высота дымохода находится в зависимости от габаритов конструкции, но лучше делать его выше своего роста. Таким образом тяга окажется эффективнее, и вы не будете мучиться от идущего в глаза дыма при приготовлении продуктов;
• Непременно учтите заслонку на трубе, которая даст возможность проверять количество выходного дыма;
• Ежели говорить про топку, то ее можно сварить из листов металла толщиной 4 мм, или брать газовый баллон маленького размера;
• Коптильню и топку объединяют с противолежащей от горловины стороной, где в свою очередь проделывается отверстие. Оно дает возможность соединить установку и гарантировать приток дыма из топки;
• Между топкой и коптильней ставится колосник, иначе открытый огонь не даст возможность должным образом приготовить продукты;

• Длина трубы от коптильни до топки конкретно влияет на то, какой тип копчения вы получите. Кое-кто мастерит своими руками 2 съемные системы. По принципу конструктора, они обмениваются местами, если хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
• Удаленная на некоторое количество метров от коптильни топка даст возможность готовить продукты методом холодного копчения. При поступлении дыма по трубе, он будет охлаждаться до 20-25 град;
• Снизу коптильни поставьте лист металла, обверните его в крепкую фольгу. Эта система даст возможность собирать жир. Сменять фольгу рекомендовано после каждого приготовления, чтобы негодный жир не попортил вкус новой партии вкусняшек;
• В случае если коптильня неподвижная, есть смысл в дополнение к этому сконструировать столик, где вы сможете подготавливать продукты к процедуре копчения.

Коптильня из газового баллона цена

Если мангала не имеется или вы не в силах его купить, есть вариант, разрешающий данную проблему — коптильня из газового баллона. Цилиндрические газовые баллоны, пришедшие в негодность – на них можно натолкнуться на пунктах приема лома металлов и на вторичном рынке ГБО.

Цена такой покупки традиционно не выше 1000 руб. (речь идет об объеме 50л), что делает покупку очень выгодной.

Коптильня из газового баллона видео

Изготовление мангала из газового баллона своими руками

Нужно делать мангал как эффективным, так и красивым. Такая конструкция послужит не только для приготовления овощей, мяса или рыбы, но и значительно украсит загородный участок. Смастерить изделие можно из чего угодно, но мангал из газового баллона монтируется куда быстрее, в отличие от своих аналогов. Это обусловлено тем, что сборка подобной конструкции предполагает минимум сварочных работ, поскольку корпус для жаровни не нужно изготавливать с нуля.

Разновидность устройств

Это устройство для приготовления мяса применялось с давних времен и не становится менее актуальным на сегодняшний день. Существует много способов сооружения мангалов и все они отличаются между собой по технологии монтажа. Но все мангалы разделяются на 3 вида:

1. Портативные разборные модели. Их используют в основном для поездок на природу. Складывают и помещают в багажник автомобиля.
2. Переносные модели, оснащенные колесами. Это более объемные мангалы и перемещаются они за счет встроенных колес.
3. Стационарные модели. Крупные сооружения, которые имеют фундамент. Как правило, конструкцию после установки переместить невозможно. Поэтому надо тщательно выбирать место для строительства стационарной жаровни.

Все виды мангалов могут изготавливаться из самого разнообразного подручного материала. Непереносные модели в основном сооружаются из кирпича, а мобильные и транспортируемые — из металла. Делая мангал, надо учитывать основные факторы:

• металл или кирпич должны выдержать высокие температуры;
• жаровня должна быть рассчитана на количество гостей, которые могут присутствовать на праздниках;
• на протяжении готовки изделие обязано сохранять тепло.

Несмотря на большое разнообразие мангалов, знатоки отдают предпочтение той жаровне, которая сделана из газового баллона. По желанию конструкцию можно сделать не только мангалом, но и коптильней холодного и горячего копчения.

Рабочие принадлежности и материалы

До сих пор неясно, кому принадлежала идея применить баллон для изготовления мангала, однако изобретение более чем оправдывает себя. К тому же если немного пофантазировать, то многофункциональная конструкция для готовки пищи станет красивым декоративным предметом дачного участка.

Самый значимый плюс такого материала — это толстые стенки металла. Это значит, что баллон в процессе готовки не деформируется от жара и прослужит многие годы. Но чтобы создать такое творение из газового баллона, необходимо уметь пользоваться электрическим инструментом и сварочным аппаратом. Из основных инструментов и материалов можно выделить следующие:

• агрегат по ручной дуговой сварке;
• болгарку;
• трубу;
• дрель со сверлом по металлу;
• баллон, использовавшийся для хранения пропана-бутана;
• петли.

Не рекомендуется применять сильно ржавый пропановый баллон. В процессе работы по резке и сварке используются специальные средства защиты — сварочная маска, очки и рукавицы.

Удаление газа

Чтобы выпустить оставшийся газ из баллона, емкость необходимо установить в вертикальном положении низом вверх и открутить вентиль. Теперь надо подождать, пока газ полностью не исчезнет из баллона.

Это можно проверить с помощью мыльной пены. В ведро наливается вода и туда добавляется немного мыла. Раствор замешивается до образования мыльной пены.

Этой жидкостью надо периодически промазывать отверстие, через которое уходит газ.

Как правило, сварщики и резчики знают, что в баллоне даже после абсолютного удаления газа всегда остаются взрывоопасные пары — это надо учитывать при резке верхушки емкости.

Для удаления верхней части баллона, где находится вентиль, лучше использовать ножовку по металлу, которая не создаст искр. Но перед этим емкость кладется набок. Однако в процессе резки рекомендуется периодически обрабатывать металл водой. Это минимизирует риск взрыва.

Если произойдет воспламенение газового пара, то масштаб катастрофы будет незначительный, но этого хватит, чтобы опалить лицо и руки.

После удаления верхушки баллона в появившуюся полость нужно налить воду, установив изделие обратно в вертикальное положение. Затем выждать некоторое время и слить воду в место, находящееся далеко от огородов и объектов с животными. После обработки водой в баллоне останется неприятный запах пропана. Это нормальное явление и через несколько дней запах исчезнет.

Инструкция по изготовлению жаровни

Рабочий процесс по изготовлению мангала из баллона своими руками не займет много времени. Самое главное — это вырезать дверцу с максимальной точностью и ровно приварить петли. Монтаж мангала предполагает несколько этапов:

1. Вначале делается простой чертеж шашлычницы, на котором отмечаются все необходимые детали. После этого баллон укладывается на боковую сторону. Теперь мелом размечается прямоугольник, который в будущем послужит дверцей. Когда линии готовы, приступаем к резке. Включаем болгарку с кругом по металлу и режем изделие по наведенным линиям спокойно и без колебаний. Не стоит полностью отрезать боковину. На краях прямоугольника надо не дорезать металл хотя бы по 5 см.
2. На втором шаге привариваются петли. Они размещаются в верхней части вырезанного прямоугольника. Ставятся по краям дверки в том месте, где находятся углы прямоугольника. Слишком близко друг к другу не стоит расставлять петли. От углов отступается по 15 см. Далее уровнем или правилом на баллоне наводятся линии. По этим линиям устанавливаются петли. То есть одна линия намечается выше места разреза на самом баллоне, а вторая под разрезом — на дверце. Так проще отрегулировать ровность петель. В итоге петли прихватываются, корректируются и обвариваются. Затем неотрезанные части по 5 см срезаются. На края дверцы привариваются пластины. Они не позволят крышке проваливаться внутрь.
3. Теперь надо прикрепить ручку на крышку. Подойдет любая ручка. Наверняка у хозяина в складском помещении найдется ручка, а если нет, то ее можно смастерить из арматуры. Достаточно выгнуть прут в форме ручки и приварить изделие в центре дверцы.
4. На следующем этапе сооружается решетка. Она также делается из арматуры. Во внутренней части баллона по краям привариваются уголки или любые другие держатели. Затем производится замер будущей решетки, чтобы конструкция не проваливалась и вмещалась в емкость. Изготовление решетки — это проще простого. Одни пруты ложатся в одном направлении, а другие — поперек. Остается примерить сделанную решетку. Но ее нельзя приваривать к уголкам. Она должна быть съемной. По желанию делаются дополнительные крепежи для установки шампуров.
5. На этом шаге монтируется труба — угловая. На месте выреза верхушки баллона находится отверстие, через которое будет выходить дым. Приваривается короткий кусок трубы по направлению емкости, а затем другой — в вертикальном положении. Таким способом делается дымоход. Это необходимо для циркуляции воздуха, чтобы угли в мангале давали высокую температуру.
6. Опора для мангала. В этом случае нужны уголки. Важно правильно определиться с высотой конструкции. Если человек займет положение стоя, то мангал должен быть немного выше пояса. Так удобнее проводить процедуры с жаркой мяса или рыбы. Не придется нагибаться и т. д. Итак, 4 опоры сделаны по одному размеру. Затем они привариваются по краям баллона, вымеряя симметрию рулеткой. Края ножек соединяются между собой уголками или трубой. Получится надежный и устойчивый каркас, который прекрасно сыграет роль опоры.
7. Хоть металл баллона толстый, при сильной температуре он способен деформироваться. Чтобы не произошло этого, рекомендуется приварить арматуру по внешней стороне баллона, тем самым усилив конструкцию.

На последнем этапе мангал из баллона надо окрасить термостойкой краской любого цвета.

Коптильня из баллона

Обычный самодельный мангал из баллона отличается от такой конструкции дополнительной емкостью, которая служит топкой. Эта емкость не должна иметь щелей, поэтому надо позаботиться о максимальной герметичности коптилки из газового баллона своими руками. Для этого нужен другой баллон.

От емкости со стороны днища отрезается третья часть от всей длины. Теперь от оставшегося куска извлекается верхушка с вентилем, который предварительно был удален. Отверстие на месте вентиля не нужно закрывать — это необходимо для обеспечения тяги. Теперь два куска соединяются сваркой, наваривая кольцевой шов.

После изготовления маленькой емкости делается дверца. Технология стандартная. Вырезается боковина и оснащается петлями. Затем следует изготовить фиксаторы, не позволяющие дверце провалиться внутрь топки. Также приделывается ручка.

На последнем этапе топка приваривается к баллону, который оборудован под мангал. На днище с боковой стороны изготавливается маленькое отверстие. На топке выше крышки примерно посередине делается идентичное отверстие.

Задача заключается в том, чтобы прикрепить топку к емкости таким образом, чтобы оба отверстия были направлены друг к другу. Поперек баллона приваривается топка.

При открывании топочной камеры дверца должна ложиться на днище мангала.

В конце работы к топке прикрепляется опорный каркас: сооружаются 2 ножки, которые нужно соединить с основным опорным каркасом. Затем изделие окрашивается термостойкой краской.

Сборка мангала-паровоза

Это уникальное и многофункциональное устройство, включающее мангал, коптильню и барбекю из газовых баллонов. Для изготовления мангала-паровоза потребуется несколько баллонов, дымоходная труба, колеса, уголки, арматура и краска.

Многофункциональная самодельная коптильня из газ баллона

На выходе конструкция действительно получается в виде паровозика. Лучше монтировать металлические колеса. Также коптильня паровоз своими руками оснащается решеткой, столом и прочими деталями, которые не только имеют свою определенную функцию, но и добавляют эстетичности всей конструкции. Смокер способен в одно время коптить продукты, на гриле готовить овощи и жарить шашлык.

Первый баллон устанавливается в вертикальном положении — это коптилка, второй баллон монтируется к первому в горизонтальном положении — это мангал, третий баллон разрезается напополам — это барбекюшница и гриль.

Внизу вертикального баллона изготавливается отверстие. На втором баллоне вырезается округлая часть и прикрепляется к вертикальной емкости. Третья емкость режется на 2 куска. Один кусок приваривается к емкости будущего мангала. На вертикальной емкости к горловине монтируется труба, оснащенная заслонкой.

Во всех баллонах делаются герметичные дверцы. На емкостях для коптильни и мангала устанавливаются датчики температуры. Баллоны обустраиваются сетками и крюками. Также можно предусмотреть отверстия для установки шампуров. Далее сооружается рама и к ней прикрепляются металлические колеса. В конце делается топочная камера из бочонка (например, из огнетушителя).

В окончании выполняется окрашивание конструкции термостойкой краской, которая выдерживает температуру 700 градусов. Принцип работы паровозника таков: из топки будет проходить дым, проникая во все камеры конструкции, и уходить через дымоход на коптильне. Если дым надо остановить, применяется заслонка.

Монтаж газогенератора

Преимущество состоит в том, что гриль с газогенератором можно быстро разогреть и регулировать температуру вращением ручки. Приготовленная продукция на устройстве приобретает легкий запах древесины. Для розжига используется только древесина. Из материала следует приобрести:

• железную крышку;
• ручку из алюминия;
• шлакоблоки;
• плиту с газогенератором, которая работает на древесине;
• термометр;
• решетку-гриль;
• округлую крышку.

Чтобы пламя равномерно распределилось внутри конструкции, на плоской крышке делаются разрезы. Болгаркой нужно распилить щель по ширине режущего круга от центра, не доходя до края крышки. Таким образом делается каждый длинный зазор с интервалом 4 см между собой.

Поверх сферической крышки монтируются термометр и ручка. Для фиксации к сферической крышке к конфорке с прорезями приделывается пара винтов, которыми производится зажатие. Шлакоблоки потребуются для опор. Выкладывается первая колонна, а затем следующая параллельно первой.

В центре между шлакоблоками монтируется печка с газогенератором. На опоры устанавливается железная конфорка с прорезями. Далее ставится решетка-гриль. Но должен быть хотя бы минимальный зазор между решеткой и конфоркой. Затем на решетку кладется мясо или сосиски. В печи разжигается щепа.

Желательно использовать фруктовые породы деревьев. В печи должен быть установлен встроенный вентилятор, который предназначен для розжига древесины и контроля над температурой. После этого устанавливается крышка и зажимается винтами. Газовый гриль своими руками сделан.

Мангал-коптильня из газового баллона своими руками: фото

Чтобы вас устроило все: и агрегат и процесс приготовления на нем пищи – надо просто сделать его своими руками.

И тут на помощь придет старый, уже ненужный газовый баллон. Там и железо прочное, и технология работы простая.

Начало работы

Запаситесь необходимыми инструментами: лобзиком, болгаркой, сверлами, трубами (для изготовления ножек), листовым железом (для днища и подставки), самим баллоном.

Для начала – разрежьте его вдоль. Можете резать не на равные части, а оставив нижнюю часть большей. А верхнюю – чуть меньше. Ее в дальнейшем можно использовать как крышку, подвижно зафиксировав крепежными средствами.

Отверстия в мангале

Расположение отверстий в мангале сказывается на качестве приготовленной на нем пищи.

Если отверстия сделать на дне агрегата – это дает возможность выходу сгоревшего кислорода и оттоку вредных микроэлементов, которые напрямую покидают конструкцию, не задерживаясь на мясе или рыбе.

А типовые боковые отверстия чуть хуже производят данную циркуляцию сгоревшего кислорода, и возможно оседание не очень полезных частиц на продуктах.

Лучше отверстия диаметром 12 мм просверлить внизу газового баллона. Целесообразно будет сделать не только подставку для мангала, но и дополнительное днище на этой подставке для того, чтобы туда ссыпалась зола.

Равномерное тепло по всему мангалу

Чтобы пища на мангале, сделанном своими руками из газового баллона, готовилась равномерно, а угли не скапливались в центре конусообразного изделия, некоторые делают дополнительную внутреннюю полку на дне баллона.

Из металлического листа диаметром не меньше 4-5 мм по размеру вырезается кусок, который фиксируется на дне агрегата крепежными элементами.

Именно на нем будут тлеть угли и равномерно распределять тепло для приготовления продуктов.

Расстояние от нижней полки (днища) до поверхности, где будут готовиться продукты, не должно превышать 10 см. В противном случае долго придется ждать приготовления пищи.

Разные функции одного мангала

Главное в мангале, чтобы было удобно готовить полезную и вкусную пищу. Поэтому края изделия целесообразно подготовить и под шампура, и под решетку.

Надо своими руками сделать (выпилить или вырезать) несколько выемок, симметрично расположенных напротив друг друга на расстоянии не меньше 8 см, которые помогут расположить удобно шампура.

Эти же выемки пригодятся при приготовлении пищи на решетке.

Можно приспособить мангал под коптильню. Необходимо приварить трубу диаметром 10-15 см к вырезанному заранее боковому отверстию (можно использовать отверстие, которое ранее использовалось для наполнения баллона газом). Коптилка в этом случае будет функционировать эффективно и качественно.

Оформление

Готовому мангалу нужно придать красивый вид. Можете покрасить его любым цветом термостойкой краски, можете приварить завитушки или даже профили. Также можно украсить крышку ажурной ручкой.

Коптильня-мангал-барбекю из газовых баллонов своими руками

На сегодняшний день среди дачников и владельцев загородных домов популярна тема по созданию всевозможных мангалов, коптилен, барбекю, печей итд. Люди стали больше отдыхать с семьями по выходным собираясь на даче пожарить шашлык, что может быть лучше свежего воздуха и вкусно приготовленного шашлычка))

А вот чтоб все добротно и качественно приготовить понадобиться мангал-коптильня-барбекю, к примеру автор сделал это чудо из старых газовых баллонов.

Вначале мастер просто сделал мангал-барбекю из баллона, потом ему захотелось усовершенствовать свое творение и он добавил еще один маленький баллон на 25 л в качестве топки коптильни, а большой баллон выполняет роль коптильной камеры.

Отсеки сообщаются между собой, малый расположен по уровню ниже, чтоб образовывать тягу и дым самостоятельно переходил в коптильный отсек.

Малый баллон можно так же использовать как мангал или барбекю, решетка там поместиться только одна, а шампуров в 2 раза меньше, но в сумме с большим баллоном можно увеличить производительность шашлыка/час)))

И так, давайте рассмотрим, что потребуется для создания коптильни-мангала-барбекю?

Материалы1. газовый баллон на 25 л2. арматура3. металлическая труба на 50 мм4. листовой металл 2-3 мм (для заслонки)5. петли 2 шт6. держатели для ручки7. труба 50 мм длинной 1.5 м8. ограничитель открывания крышки (арматура)

2. сварочный аппарат3. дрель4. молоток5. напильник6. линейка7. маркер

• 8. плоскогубцы
• Пошаговая инструкция по изготовлению коптильни-мангала-барбекю своими руками.
• Как уже было сказано выше, основной мангал из газового баллона у автора уже был (Кстати на сайте есть предыдущий материал о том, как сделать мангал и правильно разрезать газовый баллон) Но мастер решил усовершенствовать свою конструкцию и повысить ее функциональность, а как следствие и производительность, добавив к имеющемуся мангалу еще небольшой отсек.

В качестве исходного материала был взят старый 25 литровый газовый баллон (как разрезать газовый баллон смотрите на сайте) Баллон был разделан с соблюдением всех правил техники безопасности.

Затем в торцевой его части при помощи болгарки выпилено технологическое отверстие в форме эллипса, через него будут сообщаться два баллона.

Выпиленный кусок баллона автор прикладывает к торцу большого баллона и обводит контур при помощи маркера, чтоб в последующем выпилить болгаркой такое же отверстие как и на малом баллоне.

После чего мастер переходит к изготовлению крышки малого баллона, а именно делает разметку маркером и делает пропил болгаркой по намеченному контуру, но сразу все выпиливать не нужно. Делаем один пропил и сразу привариваем петли и только потом выпиливается вся крышка целиком.

В противоположном торце малого баллона делается еще одно технологическое отверстие в форме треугольника, оно будет служить в качестве поддувала и регуляции потока воздуха в камеру сгорания.

На большом баллоне в торцевой его части так же проделывается отверстие для установки трубы-дымохода.Диаметр трубы 50 мм длина 1.5 м.После чего автор сваривает два баллона в единое целое.Вот собственно что получается.На малый баллон наварены держатели для ручки, а сама деревянная ручка сделана из черенка от лопаты.Так же приварен ограничитель из арматуры для определенного угла открывания крышки мангала.

Установлена заслонка, она немного больше по размеру чем само отверстие и служит для регулирования подачи воздуха и тяги соответственно.

Как только автор закончил основные работы, сразу же приступил к испытаниям и проверке работы коптильни. В камеру малого баллона закладываются дрова и разводится огонь.

После того как разойдутся дрова, переводим заслонку на минимум, чтоб поддерживать тление в камере сгорания.

Дровишки желательно использовать ольховые, очень ароматные копчености на них получаются) Автор закоптил куриные крылышки и сосиски, коптил в течении часа.

Периодически следует открывать крышку коптильной камеры и проверять состояние продукта.Тяга отличная дымоход справляется.

Так же обязательно нужно установить термометр на крышку коптильни, чтоб было ясно какая температура внутри коптильной камеры и можно было ее регулировать.

У автора получилось 3 в 1 ом мангал-коптильня-барбекю, что очень удобно и функционально, а самое главное в бюджетном исполнении, потому как старый газовый баллон можно найти в пункте приема металла где вам его продадут по цене железа, а остальные мелочи можно найти в домашней мастерской, термометр стоит недорого (можно заказать из Китая например)

Как видите все под силу простому человеку, просто нужно проявить смекалку и приложить руки. Пошаговая инструкция вам представлена, так что берем и делаем. Дерзайте друзья!

1. Заходите в гости почаще и не пропускайте новинки в мире самоделок!
2. Источник
3. коптильня мангал барбекю

Установка из газового баллона под казан

Очаг для казана из газового баллона

Казан – это массивный котел, выполненный из чугуна и имеющий полукруглое дно. Такая форма дна обеспечивает равномерный прогрев всех стенок казана, да и пища в таком случае не будет застревать по углам. Благодаря толстым стенкам пища не пригорает, т. к. тушение происходит равномерно.

Казаны устанавливаются как на таганы – треноги (под ними разводится огонь), – так и на печи. Сегодня мы выясним, как сооружается печь для казана своими руками.

Инструкция по строительству кирпичной печи

Такая печь – не только место для приготовления еды, но и декоративный элемент. По этой причине к выбору места, равно как и к форме или отделке конструкции, следует отнестись со всей ответственностью. Купите заранее красивую плиту, оснащенную кольцами различного диаметра, чтобы можно было использовать разные казаны, дверки для поддувала и топки, различные декоративные принадлежности для последующих очисток (кочергу, лопатку и проч.).

Внешние параметры конструкции могут быть самыми разнообразными, а вот изнутри она обязательно должна напоминать подставку для яиц. С целью более удобной эксплуатации она поднимается примерно на 80-90 сантиметров.

Сразу оговоримся, что в полноценном фундаменте в данном случае необходимости нет, поскольку масса конструкции будет незначительной. Но чтобы кирпичная кладка в дальнейшем не перекосилась, потребуется заливка бетона и укрепление с помощью арматуры. Алгоритм действий должен быть следующим.

Шаг 1. Вначале подберите место для строительства, очистите его от всего лишнего и тщательно смочите водой. Выровняйте грунт, после чего утрамбуйте его.

Шаг 3. Смешайте шамотный порошок с песком в соотношении 1:3, продолжайте замешивание до тех пор, пока раствор не обретет пластичность.

Шаг 4. Залейте раствором опалубку слоем в 50-100 миллиметров. Выровняйте поверхность, обязательно проверьте ее с помощью монтажного уровня.

Шаг 5. На раствор уложите прутья арматуры – вдоль и поперек, с шагом в 10 сантиметров.

Не дожидайтесь высыхания раствора, а начинайте класть печь для казана своими руками сразу после армирования.

Кладка печи для казана из кирпича

При кладке выполняйте перевязку швов, то есть один ряд начинайте выкладывать с 1/2 кирпича, другой – с целого, третий – опять с 1/2 и так далее. Вот другие рекомендации.

Сооружаем печь для казана. Порядовка

Ряд №1,2. Эти ряды послужат днищем будущей конструкции. Выкладывая их, оставляйте небольшое пространство, которое позволит чистить зольник (он будет закрываться крышкой) и саму печь. Для крепления дверки используйте проволоку. Зажмите проволоку соседними кирпичами, после чего зафиксируйте с помощью раствора.

Ряд №3. Здесь вы перекрываете дверки зольника и продолжаете формирование стенок. Также на этом этапе предстоит установить колосник.

Ряд №4. При кладке этого ряда оставьте отверстие, посредством которого будут выводиться дымные газы.

Ряд №5. Продолжите сооружение стенок и установите дверки для топочной камеры. Размеры дверок зависят преимущественно от того, какой тип топлива будет использоваться. Если это дрова, то она должна быть примерно 40 сантиметров в ширину, а если уголь – то меньше.

Ряд №6-8. Продолжайте возводить стенки, перекройте топочную камеру.

Ряд №9-11. Кладите кирпич согласно схеме, оставьте небольшое отверстие для того, чтобы циркулировал дым.

Ряд №12. Перекройте сверху все внешние стенки топочной камеры посредством укладки плиты с отверстием на стальные уголки. Само отверстие нужно расположить прямо над цилиндрообразной топочной камерой.

Все, наша печь для казана своими руками практически готова, остается только установить дымоходную трубу.

Установка дымоходной трубы

Дымоход является одним из важнейших элементов печи. Чтобы установить его, потребуется:

1. болгарка с отрезными дисками;
2. фитинги, колени с требуемыми углами поворота;
3. сварка с электродами;
4. труба из стали диаметром примерно в 100-120 миллиметров;
5. молоток.

Алгоритм установки должен выглядеть следующим образом.

Шаг 1. Выложите фитинги с трубой на ровной поверхности в нужной последовательности, затем соедините их между собой посредством сварки. Не забывайте о средствах индивидуальной защиты – сварочной маске, перчатках и спецодежде!

Шаг 2. Удалите все выпуклости и окалины, используя для этого болгарку.

Шаг 3. Установите готовый дымоход в необходимое место – соответствующего диаметра отверстие, которое было сделано во время кладки. Обмажьте стыки печной глиной.

Шаг 4. Проверьте трубу, есть ли на ней щели – разведите в топочной камере небольшое пламя и следите за тем, как движется дым.

Существует несколько возможных вариантов дальнейшей отделки:

1. расшивка;
2. покраска поверхностей специальной жаростойкой краской;
3. штукатурка.

Также отметим, что печь для казана является полифункциональной, т. к. в ней можно не только приготовить различные блюда, но и даже накипятить воды либо пожарить шашлык. Для последнего, к слову, поперек плиты укладывается железный прут, на который навешиваются шампура. В результате разгоряченные угли максимально равномерно пропекут мясо.

Видео – Кирпичная печь под казан

Изготовление металлической печи из баллона

Как уже отмечалось ранее, самым легким в выполнении вариантом создания печи является тренога. Ее мы рассматривать не будет, поскольку в данном случае все предельно ясно.

А поговорим мы о переносной металлической печи, которая целесообразна в тех случаях, когда на даче проживают не постоянно, а, к примеру, лишь по выходным. Отличный для этого вариант – неиспользуемый, но еще пригодный к эксплуатации газовый баллон объемом в 50 литров. В свое время такие баллоны были крайне популярными в деревне, но не так давно их заменили электрические плиты и природный газ. Помимо самого баллона, подготовьте для работы болгарку.

Шаг 1. Опустошите баллон от газа – откройте кран и подождите минимум неделю.

Шаг 2. Наметьте линию среза. Для нашей конструкции потребуется та часть баллона, что с днищем. Отступите снизу примерно 25 сантиметров и нарисуйте ровную линию.

Шаг 3. Сделайте болгаркой аккуратный срез, после чего примерьте казан. Как уже отмечалось, он должен входить примерно на две трети. Если казан слишком большой, то сделайте сверху несколько 5-сантиметровых надрезов с шагом примерно в 15 сантиметров.

Шаг 4. В 20-ти сантиметрах от днища вырежьте окошко для загрузки топлива. Ширина окошка должна быть большой, дабы в дальнейшем не возникало никаких трудностей.

Шаг 5. Произведите повторную примерку, дабы удостовериться, что казан прилегает достаточно плотно.

Шаг 6. Далее следует прокалить печь для казана своими руками. С этой целью снимите казан, загрузите дрова и накаливайте до тех пор, пока запахи полностью не исчезнут.

Все, конструкция готова, а для ее изготовления вы потратили минимум материалов и инструментов!

Видео – Печь под казан из газового баллона

Печь для казана из автомобильных дисков своими руками

Это наверно один из самых простых, быстрых и оригинальных способов изготовления печи под казан. Разберем его подробнее

Первым делом на одном из дисков болгаркой отпиливаем перегородку, больше она нам не пригодится

Устанавливаем один диск на другой, таким образом, что бы оставшиеся перегородка второго диска находилась внизу, она будет выполнять роль дна нашей печи. Свариваем диски между собой

Далее нужно лишь вырезать дверку у нашей импровизированной печи, приварить ручки и подставку.

Изготовление печи для казана из листовой стали

Это также один из простейших вариантов изготовления печи, при котором в работе потребуется:

Шаг 1. Измерьте окружность казана – согласно полученному размеру и будут проводиться дальнейшие работы.

Шаг 2. При помощи болгарки вырежьте из листа стали прямоугольник, длина которого равнялась бы окружности казана. В прямоугольнике проделайте отверстие.

Шаг 3. В верхней части будущей конструкции разметьте и проделайте несколько вертикальных прорезей, чтобы дым впоследствии свободно выходил. Далее в нижней части вырежьте отверстие прямоугольной формы для загрузки дров.

Шаг 4. Сверните лист в цилиндр. Применяйте для этого соответствующую форму, намотайте на нее сталь и добейтесь предельной точности с помощью молотка, или (если есть возможность) примените специальное листогибочное оборудование.

Шаг 5. Вырежьте из уголков опоры и ручки для конструкции.

Шаг 6. С помощью сварки соедините лист в цилиндр, затем приварите к конструкции днище, ручки и опорные элементы. Хотя последние можно прикрутить с помощью обычных болтов, заранее проделав в стали отверстия.

С этой целью оснащаем печь дымоходной трубой, колосником, поддувалом и дверками. Процедура изготовления такая же, как была описана выше, но придется добавить несколько пунктов.

Шаг 1. Вырезайте не только топочное отверстие, но еще одно, поменьше и расположенное снизу, для поддувала. В верхней части вырежьте третье отверстие под дымоход.

Шаг 2. Между топочным и поддувальным вырезами установите колосник, для чего приварите внутри корпуса опоры – куски уголков. Для изготовления простого колосника можете использовать стальную проволоку – сложите отрезки требуемой длины и соедините между собой сваркой. К опорам крепить колосник не нужно.

Шаг 3. Приварите дымоход к соответствующему отверстию в корпусе. Важно, чтобы высота дымохода превышала человеческий рост, иначе дым будет попадать в глаза.

Шаг 4. Оснастите дымоход искроулавливателем – консервной банкой с проделанными в ней многочисленными дырочками.

Шаг 5. Дверки можете вырезать из той же листовой стали, хотя можно приобрести уже готовые.

В итоге вы получите такого рода печь для казана своими руками, которую удобно чистить от сажи и куда удобно загружать топливо. Дымные газы будут выводиться в дымоотвод, а регулировка тяги будет осуществляться дверкой поддувала. Хотя транспортировать такую конструкцию не так удобно, поскольку она более габаритна.

Отличительные особенности конструкции

Конструкция печи для казана практически такая же, как обычной, а главное отличие заключается в отверстии, расположенном в плите – именно в это отверстие и будет устанавливаться сам казан. Согласно требованиям отверстие должно быть такого диаметра, чтоб 2/3 казана располагались ниже чугунной плиты. Если оно будет меньшим, то прогрев не будет равномерным, а если большим, то можно забыть об удобном извлечении казана.

1. глиняной;
2. кирпичной;
3. переделанной из иного металлического приспособления.

Сооружение глиняной печи требует соответствующих навыков, но с вариантами №2 и №3 вполне можно справиться своими руками.

Нашел похожую тему https://www.forumhouse.ru/threads/355844/ но больно небюджетным показалось мне это решение. А печку хотелось очень…
Вообщем хайте на здоровье!)

Все началось с того что на майские праздники я попал на день рождения институтской подруги. Праздновалось оно по традиции на даче. Основным угощением помимо шашлыка являлся плов приготовленый на огне. Думаю многие прекрасно знают разницу между вкусом плова с огня и с плиты. Казан у меня был всегда. А печки под него не было… Решил что это ооочень нужная вещь в хозяйстве. В принципе можно было и купить готовую печку. Но во первых мне не нравилось в стандартных изделиях железо толщиной 1 мм которое прогорело бы в течении пары лет. Во вторых цена в районе 5000 р за такое гуано казалась чрезмерной. В третьих задетое самолюбие, наличие рук и инструмента однозначно подталкивали к творчеству.
Для начала на базе приема чермета был куплен за 500 р старый газовый баллон на 50 л. В хозтоварах приобретены малые дверные петли в количестве 4-х штук на 120 руб и колосниковая решетка малая тоже за 120 р. Расходка в виде обрезков полосы, дисков к болгаркам и сварочных электродов есть всегда.

Самое интересное заключалось в том чтобы вскрыть баллон и не отправиться к праотцам. Для этого был газовым ключом свернут кран и внутрь баллона тонкой струйкой была залита вода. Теперь можно резать. С начала отрезается верхняя часть. Не выбрасываем. Возможно пойдет на какоенить изделие типа стимпанк — кашпо, урна и т. д. Потом вырезаются размеченные дверцы. Но не до конца. Привариваем петли. А потом дорезаем дверцы.

Для предотвращения паразитной тяги на верхнюю дверцу навариваем полосу, загнутую по радиусу баллона.

Колосник прямоугольный а баллон круглый. Перекрываем лишнее сечение вырезанными из полосы секторами. Они же служат опорой колосникам.

Дверцы должны иметь ручки и верхняя должна уверенно запираться.

Казан на 8 л встаёт идеально. Справа можно видеть отвод 110 мм под сварку. Поскольку дымогазам надо уходить, желательно не в лицо повару, он будет врезан сзади. Заодно печку ждут небольшие декоративные элементы уже чисто для дизайна и окраска термостойкой эмалью. И ручки по бокам чтобы было удобнее убирать.

Особенности конструкции

Чтобы готовить в казане не достаточно подставки на костре или примитивной треноги, нужна хорошая печь. Идеальный вариант — это добротный прибор из кирпича, но для отдыха на природе многие хотят иметь более мобильный и компактный аппарат из металла.

Однако любая металлическая конструкция печи имеет слабые зоны — сварные швы. Именно в этих местах в обычных условиях быстро разрушается металл, а при нагреве до высоких температур этот процесс ускоряется многократно. Решить проблему можно с помощью старого газового баллона на 50 литров. У него минимальное количество швов, утолщённые стенки и днище.

Баллон для изготовления печи под казан удобен ещё и тем, что имеет подходящие размеры сечения горловины, соответствующий стандартным габаритам данной посудины и является практически готовой ёмкостью для топки с идеальной сферической формой. Остаётся только подготовить проёмы под дверцы, установить печную фурнитуру и дымоотводную трубу и печка для казана из газового баллона будет готова к использованию.

Расходные материалы

Кроме самого баллона для сооружения печи нужно закупить следующие материалы чугунное литьё:

Инструменты

Для изготовления печи для казана из газового баллона своими руками потребуется заранее подготовить комплект инструментов и защитных средств, а именно:

• рулетку и маркер;
• зубило, молоток и плоскогубцы;
• электродрель и свёрла к ней;
• сварочный аппарат с электродами;
• болгарку с набором кругов для резки и шлифовки металла;
• жёсткую щётку со стальной проволочной щетиной.

Искры и окалины, отлетающие в разные стороны при резке и сварке металлических деталей печи, могут повредить кожу и сетчатку глаз, поэтому во время работы нужно использовать защитные средства:

• сварочную маску;
• специальные очки;
• костюм из плотной ткани;
• закрытую обувь;
• перчатки.

Инструкция по изготовлению

При изготовлении такого типа печки нужно соблюдать следующую последовательность действий:

• Устранить остаточный объём газа. Изначально баллон был заполнен горючей и взрывоопасной смесью, поэтому перед проведением сварочных работ необходимо удалить из него все остатки этого вещества. Чтобы не допустить аварийной ситуации сначала нужно открыть вентиль, и держать баллон в таком состояние в течение нескольких дней.
• Нанести разметку. Вначале нужно отмерить высоту будущего изделия 45 см и провести на этом уровне горизонтальную линию в верхней части баллона. На расстоянии 10 см от этой линии следует наметить размеры отверстия под дымоотводную трубу, ближе ко дну габариты поддувала, а чуть выше его — топочного проёма. У него может быть прямоугольная или полукруглая форма, на функциональность камеры этот фактор не повлияет.
• Подогнать высоту печи. Верхнюю часть ёмкости срезать по размеченной линии. При необходимости, нужно сделать насечки глубиной в 5 см по всей длине окружности с шагом 7 — 10 см и отогнуть «лепестки» края, для того чтобы во время готовки можно было установить казан на оптимальное расстояние от очага. На этом этапе идёт примерка казана. Он должен быть заглублён в печь не менее, чем на 2/3 своей высоты.
• Прорезать проёмы для дымоотвода, топочного отсека и поддувальной камеры. Для создания отверстий можно воспользоваться болгаркой. Отделённые куски металла лучше не выбрасывать, а использовать для изготовления дверок.
• Промыть внутреннюю поверхность ёмкости. Чтобы избавиться от неприятного запаха внутренние поверхности стенок баллона нужно промыть несколько раз водным раствором хлорки. Завершают мытьё ёмкости для полного удаления химических соединений содовым раствором. После высыхания баллон можно уже дальше переделывать в печь.
• Изготовить и прикрепить дымоотводную трубу. С помощью сварочного аппарата сварить дымоход из двух отрезков труб, срезав их края под таким градусом, чтобы при соединении они образовывали между собой прямой или тупой угол. Затем перевернуть баллон приварить к вырезанному ранее отверстию;
• Установить печную фурнитуру. Если используется отрезанные части металла, то можно просверлить по два или три отверстия в стенке корпуса печи по краю проёмов, и продеть в них куски проволоки. Они будут играть роль петель. Соответствующие отверстия нужны и в самодельных дверцах, а также ручки — для удобства открывания. Готовое печное литьё продаётся уже в комплекте с рамками. Чтобы его установить в газовый баллон нужно предварительно сварить из металлического уголка аналогичные по размерам рамы и прикрепить их к стенкам корпуса. Чугунные дверцы соединяются с ними при помощи болтов. Для уплотнения между рамами нужно проложить асбоцементный шнур. Внутри топочного отдела устанавливают направляющие из уголка, на которые в последствие укладывается колосниковая решётка. Золу будет гораздо удобнее удалять, если сварить простую конструкцию из листовой стали или использовать половину разрезанного вдоль куска металлической трубы. Её можно вставлять во время топки в поддувальный проём печи и при заполнении продуктами горения вынимать.
• Монтаж ножек и ручек. Печь для казана из газового баллона удобнее будет переносить, если прикрепить по его бокам ручки из стальной трубки малого диаметра. Их габариты должны соответствовать ширине ладони взрослого человека. Ножки можно сделать из уголка или профилированной трубы. Печь из газового баллона должна быть устойчивой, поэтому ножки необходимо расположить на равном расстоянии друг от друга.
• Просверлить вентиляционные проёмы. Дрелью или болгаркой по бокам ёмкости нужно сделать несколько сквозных отверстий диаметром 10 мм, которые будут способствовать поступлению необходимого количества кислорода. Они не должны располагаться слишком высоко к верхнему краю печи, иначе через них будет выходить дым, который будет раздражать глаза и мешать процессу готовки.
• Зачистить все заусеницы и устранить иные возможные дефекты конструкции.

Как правильно пользоваться?

Перед тем, как приступить к готовке нужно сначала снять казан с печи и прокалить внутреннюю часть прибора, использую небольшую порцию дров. Таким образом можно ликвидировать остатки запахов, и проверить герметичность установки дверок и дымоотвода.

При дальнейшей эксплуатации соблюдать следующие правила:

• при горении топлива полностью нагревается поверхность ёмкости и её ножки, поэтому для обеспечения пожаробезопасности конструкцию нужно установить на толстый лист металла;
• регулярно очищать печь от зольных остатков;
• использовать для топки только твёрдое топливо. Заливать жидкие нефтепродукты в такую модель печи категорически запрещается;
• ограничить возможность доступа детей и животных к разогретому прибору;
• не размещать печь вблизи легко воспламеняющихся предметов;
• не разжигать печь горючими жидкостями;
• такая печь не приспособлена для сжигания бытовых и строительных отходов;
• желательно использовать только сухие дрова, так как при горении сырой древесины будет образовываться капли конденсата и оседать на рабочих элементах устройства;
• оснастить дымоход печи искроулавливателем в виде консервной банки с проделанными шилом дырочками в большом количестве.

Вывод

Печь под казан из баллона пригодится на каждом дачном участке. Она может использоваться не только для приготовления вкусных блюд, а и для обогрева дома. Соорудить такого типа прибор своими руками может каждый — стоит только немного постараться и пофантазировать. К тому же это совсем не затратное дело, в большинстве случаев можно использовать подручные материалы, даже те, которые уже давно списаны со счетов.

Особенности казана

Казаном люди пользуются не одно столетие. Задолго до того, как появились газовые и электрические плиты (читайте также статью «Как обустроить печь для бани из трубы без посторонней помощи»).

Поэтому, посуда требует живого огня и максимально простого, но функционального очага.

1. Казан имеет толстые стенки и шаровидное днище. Естественно, устойчивости на ровной поверхности от него не ждите.
2. Круглая форма подразумевает подставку в форме кольца. Не пытайтесь установить его на обычную решетку для гриля, или на уличную шашлычницу-мангал.
3. Если котел с плоским дном нагревается снизу быстрее, чем по стенкам, то по казану жар распространяется равномерно везде. Тем более что в качестве материала на его изготовление идет толстая сталь или чугун.

Обратите внимание! Вы не получите правильный плов в кастрюле или котле с ровным, и тем более тонким днищем. Только казан, способен порадовать вас экзотическим и изумительно вкусным восточным блюдом.

Простая печь для азиатского котла на даче

1. Под казан можно сделать стационарную конструкцию из кирпича, обмазанного глиной. Такие очаги нередко встречаются в Средней Азии.
2. Второй, не менее распространенный вариант – мобильная металлическая подставка для готовки. Обычно ее делают из железной бочки или отрезка подходящего по диаметру трубы.
3. Переносной тип можно при желании транспортировать по всему участку, или отвезти в багажнике на пикник.

Изготовление приспособления

Инструменты и материалы

1. Электродрель.
2. Болгарка.
3. Сварочный аппарат.
4. Молоток.
5. Уровень и отвес.
6. Кусок трубы большого диаметра.
7. Отрезок трубы диаметром 10–15 см (для дымохода).
8. Железные уголки для ножек.
9. Металлическая решетка или кусок металла (для днища).

Обратите внимание! Понятно, что цена на материалы почти нулевая, все можно найти даже бесплатно. А вот инструменты есть не у всех, но позаимствовать напрокат, при желании, вполне реально.

Выполнение замеров

1. Первоначально вам придется решить задачу – что к чему подбирать, трубу под казан или казан под трубу. Чтобы посуда не проваливалась, или не выпирала больше нормы, придется потрудиться.
2. Казан должен опускаться в окружность печи или полностью (за исключением верхней каймы и «ушек») или – на 3/4 своей высоты. Очень «мелкая посадка» не даст прогреться посуде. В результате уйдет очень много дров, и времени на приготовление пищи.
3. Учитывайте, что печь под казан из трубы своими руками делается удобным для хозяина. Исходя из этого, подбирайте высоту стойки. Если не планируются ножки, отрезок можно сделать длиннее.
4. Очень высокая основа нерациональна, жар будет плохо доходить до дна посуды. Оптимальное расстояние от огня до котла 20–30 см.
5. Конструкция без ножек будет ставиться непосредственно на землю. Огонь в этом случае разводится прямо на грунте. Если вы собираетесь монтировать ножки, значит, к нижней части трубы придется приварить дно из решетки или листа металла. В этом случае костер будет приподнят над землей.

Рабочий процесс

После подготовительных работ можно приступать к самому важному – резке и сварке.

1. Болгаркой отрезается кусок по размеченным линиям.

Обратите внимание! Проверьте готовый отрезок на наличие перекосов. По горизонтали основа контролируется уровнем, по вертикали – отвесом.

1. В нижней части трубы вырезается прямоугольное или полукруглое (на ваше усмотрение) отверстие под топку. Не выкидывайте полученный кусок, его можно использовать в качестве топочной дверцы или заслонки.

1. С противоположной от топки стороны, примерно в 10 см от верха, проделайте отверстие под дымоходную трубу. Оно должно совпадать с диаметром отвода.
2. Для доступа кислорода желательно выполнить 3-5 небольших (1–3 см) отверстий в задней части и по бокам.
3. Некоторые умельцы предпочитают делать прорези для дымоотвода по всей верхней окружности. Вариант неудобен тем, что едкий дым будет валить в разные стороны, в том числе на вас. К тому же, можно обжечься жаром, подойдя слишком близко.
4. Сварите дымоход из двух кусков трубы под углом в 90⁰.
5. Приварите эту трубу к заранее подготовленному отверстию.
6. Ножки привариваются по четырем сторонам, на равном расстоянии.

1. Дно оформляется решеткой или круглым металлическим листом.
2. По бокам основы желательно прикрепить ручки, за них печь удобно держать при перемещении.
3. Дверца для топки крепится на самодельные петли-кольца из стальной проволоки. Не забудьте о ручке для нее.
4. Готовый мангал зачищается от заусенцев и окончательно корректируется по плоскостям.
5. Придать привлекательную внешность и защитить от коррозии поможет покраска печным лаком или жаропрочной краской.

Конструкция с полезными дополнениями

Усовершенствовать печь при желании можно в процессе изготовления. Если вы уверены в своих силах, можете сделать «тюнингованную» установку. Основной принцип аналогичен выше описанному.

1. На верхний обод трубы наваривают металлическое кольцо. Его внешний диаметр должен совпадать с диаметром трубы, а внутренний быть на 5–15 см меньше. Далее вы сможете установить на окружность серию колец для стандартной дровяной печи–плиты. Теперь можно подогнать по размерам любой казан, убирая или прибавляя кольца.
2. Вполне реально сделать печку с колосниковой решеткой и поддувалом. Решетка монтируется внутри, между верхней и нижней топками. Теперь осыпавшаяся зола убирается снизу, а на решетке разводят огонь. Ножки в данном случае не нужны, получится сплошной цилиндр, но с двумя дверцами.

Печь из старого газового баллона

У многих дачников в запасниках можно найти использованный баллон из-под газа. По сути, это та же труба, только с верхом и низом.

Вот низ как раз пригодится, а верх придется аккуратно обрезать.

Обратите внимание! Инструкция предупреждает об осторожном обращении с такими предметами. Обязательно убедитесь в том, что в баллоне нет газа, отвернув кран и выдержав емкость на воздухе минимум несколько дней.

1. Разметьте линию среза и болгаркой отпилите верхушку.
2. Вырежьте топку.
3. По бокам верха можно сделать несколько пропилов. Подогнать казан по размеру в этом случае будет легче. Просто отгибайте «лепестки», пока казан плотно не сядет на нужную глубину.
4. При желании не помешает снабдить печь ручками, ножками и дополнениями на свой вкус.
5. Конструкцию можно даже не красить, но обжечь желательно, заложив дрова и прокалив внутреннюю поверхность. Тогда уйдут все запахи, и выгорит старый окрасочный слой.

Советы и рекомендации

1. Не лишним будет по ходу работы сделать еще и подставку под казан. Тогда вы сможете переставлять его с огня на любую плоскую поверхность. Выпилите невысокий цилиндр из железной трубы. Промерьте заранее, высота кольца должна быть таковой, чтобы вставленный казан не доставал дном до стола пару сантиметров.
2. Полезную подставку оценят домочадцы, ведь без нее посуда просто перевернется. Все вкусное содержимое окажется на полу, да и вы рискуете получить ожоги.
3. Рекомендуется мыть казан внутри мелким песком или абразивной мочалкой. От окалины снаружи можно избавиться, слегка постукивая ее стамеской. Прогоревшие черные пластинки жира отвалятся, их остатки можно удалить наждачной шкуркой.

Вывод

Достаточно всего нескольких часов для того, чтобы в умелых руках ненужная труба превратилась в практичную вещь. Теперь вы сможете похвастать перед гостями еще и умением мастерски приготовить экзотические блюда (см.также статью «Трубогиб – особенности инструмента и его собственноручное изготовление»).

После просмотра видео в этой статье, у вас останется меньше вопросов и сомнений.

Мобильные печи под казан

Изготавливаются исключительно из металла, лучше всего из нержавейки, в крайнем случае из обычной стали, покрашенной жаропрочной краской!

Наиболее простой мобильный вариант печи для казана – цилиндрическая топка из листового металла с отверстием для закладки топлива и прорезями для выхода дыма. Казан ставится на печь сверху, при этом две третьих донышка находятся непосредственно над огнем.

Но самая легкая конструкция – это тренога. Ее изготавливают из металлической трубки, согнутой в форме круга и присоединяют к нему ножки (сваркой или болтами). Такая «печь» очень удобна для пешего похода, но не позволяет равномерно прогреваться стенкам казана.

Размер каждой печи индивидуален и зависит от казана, в котором повар будет готовить блюдо.

Для того чтобы изготовить простейшую печь под казан своими руками понадобятся:

• непосредственно казан (для замеров диаметра топки);
• листовая сталь (чем толще металл, тем надежней и долговечней конструкция) или отрезок толстостенной трубы (использованный газовый баллон или даже корпус от старой цилиндрической стиральной машины);
• металлические уголки или трубки (из них будем изготавливать ножки печи и ручки для ее транспортировки);
• машинка для резки металла – болгарка (или ее замена – ножовка по металлу, напильник);
• дрель;
• молоток;
• сварочный аппарат с набором электродов.

Работы будем производить на открытом воздухе в непосредственной близости к электричеству и с обязательным соблюдением правил безопасности (защитный костюм, краги и маска для работы со сварочным аппаратом).

1. Измеряем окружность казана, согласно этой величине будем производить строительство.
2. Из листовой стали болгаркой (используем круг отрезной для резки металла) вырезаем прямоугольник. Длинная сторона прямоугольника должна равняться окружности казана. Далее вырезаем круг — донышко печи.
3. С одной из сторон, которая будет верхушкой печи, делаем разметку и делаем несколько прорезей для свободного выхода дыма. В нижней части печи вырезаем прямоугольное окошко для загрузки топлива.
4. Сворачиваем сталь в цилиндр. Используем либо подходящую форму, наматывая металл на нее и добиваясь точности ударами молотка, либо применяя специальную листогибочную машинку.
5. Попутно из уголков (трубок и т.п.) вырезаем ручки и опоры для будущей печи.

Посредством сварочного аппарата соединяем сталь в цилиндр, привариваем к готовой конструкции донышко, затем опоры и ручки. Впрочем, последние части конструкции можно прикрутить болтами, предварительно просверлив отверстия в металле.

Простейшая печь под казан готова. Чтобы защитить ее от коррозии, наносим несколько слоев жаропрочной краски. Остается лишь поставить сверху казан, разжечь в топке огонь и подготовить продукты, все просто, как раз, два, три!

Усовершенствованный вариант печи для казана

Дополняем конструкцию трубой для отвода дыма, дверцами, поддувалом, колосниковой решеткой.

Процесс изготовления аналогичен первому варианту, однако добавится несколько пунктов.

• Вырезать придется не одно лишь топочное отверстие, а еще располагающееся под ним отверстие поддувала и отверстие для монтажа дымовой трубы.
• На верхней части печи вместо прорезей дымоотводов целесообразно прикрепить металлический пруток для укрепления конструкции.
• Между топочным отверстием и поддувалом необходимо закрепить колосниковую решетку. Для этого внутрь печи привариваем небольшие отрезки металлических уголков – опоры. Простейший колосник выполняем из толстой металлической проволоки (раскладывая ее отрезки в виде сетки и соединяя их сваркой). Решетку к опорам прикреплять нет необходимости.
• Привариваем трубу дымоотвод с задней части печи. Высота трубы должна быть выше человеческого роста (чтобы предотвратить попадание дыма в глаза).
• Дымовую трубу снабжаем искроулавливателем – жестяной банкой с множеством просверленных в ней отверстий.
• Дверцы выполняем из тех металлических отрезков, которые остались после вырезания отверстий для поддувала и топки или вырезаем новые из стали.

Подойдут и готовые дверцы для печи. Крепим их на навесы сваркой или болтами, снабжаем металлическими щеколдами.

Таким образом, получается модель печи для казана, в которую удобно закладывать топливо и вычищать продукты сгорания, дым отводится в трубу, а дверцей поддувала легко регулировать тягу. Но для перевозки эта печь менее комфортна, так как занимает больше места.

Кирпичная печь для казана своими руками: пошаговая инструкция

Стационарные печи под казан – это не только место, где готовят пищу, но и элемент украшения интерьера дома. Поэтому следует заранее подготовить место для печи и тщательно обдумать ее форму и варианты отделки, приобрести красивые принадлежности для чистки печи (совок, кочерга), дверцы (топки, поддувала) и декоративную плиту с различными по размеру кольцами, на которую можно будет установить различные по объему казаны.

Для строительства необходимо подготовить:

1. кирпич огнеупорный;
2. машинка углошлифовальная (болгарка);
3. песок, порошок шамотный;
4. емкости под раствор (например, ведра);
5. лопата;
6. колосники и дверцы;
7. стальные уголки;
8. стальная плита для перекрытия верха (толщина около двух сантиметров).

Конфигурация печи с внешней стороны может быть любой, а изнутри печь должна напоминать подставку для яиц. Для удобства использования, высоту делают на уровне 80 сантиметров.

В фундаменте для печи нет необходимости ввиду невысокой массы конструкции. Но для предотвращения перекоса кладки придется залить в опалубку бетон и укрепить его арматурой. Для этого нужно:

1. Выбираем пространство для печи, очищаем его и обильно смачиваем водой. Разравниваем и утрамбовываем почву.
2. Из досок сооружаем опалубку.
3. Смешиваем песок и шамотный порошок в соотношении одна часть порошка на три части песка. Раствор вымешиваем до пластичного состояния.
4. Заливаем раствор в опалубку. Слой 5-10 см. Обязательно выравниваем раствор и проверяем уровнем.
5. Поверх раствора укладываем продольные и поперечные металлические прутья с шагом около десяти сантиметров.
6. Не дожидаясь высыхания раствора, приступаем к кладке.

Рекомендации

Каждый первый ряд начинаем с половины кирпича, каждый второй – с целого. Этот прием называется перевязка швов.

Все металлические элементы (дверцы и т.д.) устанавливаем по ходу кладки.

В случае, если металлическая плита под казан не заводская, вырезаем в ней круг, диаметром немного меньше, чем казан и напильником тщательно зачищаем круг от неровностей и заусенцев, чтобы предупредить просачивание дыма и попадания пепла в пищу.

При монтаже труб для обеспечения хорошей тяги делают стыковку под углом больше 90 градусов.

После завершения кладки, печь можно облицевать плиткой или сделать расшивку швов. После чего печь под казан сушат, разведя в топке небольшой огонь.

При резке кирпичей болгаркой образуется большое количество пыли. Целесообразно использовать средства защиты органов зрения и дыхания при работе.

Пошаговая кладка печи под казан своими руками

Первые два ряда – это дно будущей печи. При кладке оставляют пространство для прочистки печи и зольника, который будет закрываться дверцей. Дверцу крепим при помощи проволоки, зажимая ее соседними кирпичами и фиксируя раствором.

Третий ряд – производим перекрытие дверцы зольника, продолжаем выкладывать стенки печи. Укладываем колосниковую решетку.

В четвертом ряду необходимо предусмотреть отверстие, через которое будут выходить дымовые газы.

В пятом ряду, продолжая выкладывать стенки печи, устанавливаем дверцу для топки. Ее размер предусматриваем в зависимости от предполагаемого топлива. Для дров оптимальная ширина дверцы – около сорока сантиметров, для угля – меньше.

В шестом-восьмом рядах перекрываем топку, продолжая возведение стенок.

В девятом и одиннадцатом рядах оставляем отверстие для циркуляции дымовых газов.

В двенадцатом – перекрываем верх наружных стенок топливника при помощи металлических уголков и стальной (чугунной) плиты с отверстием под установку казана. Отверстие в плите должно находиться точно над топливником, выложенным в форме цилиндра.

Монтируем дымоход печи для казана

Дымоход – важная часть конструкции. Для его монтажа понадобятся: болгарка (УШМ) и диски отрезные, сварочный аппарат и электроды, молотки, труба стальная диаметром от 10 до 12 см, колена или фитинги с необходимым углом поворота.

Фитинги и трубу соединяем сваркой, выложив их предварительно на ровную поверхность. Обязательно пользуемся средствами защиты – маской, спецодеждой и рукавицами.

Окалину и прочие неровности удаляем углошлифовальной машинкой (болгаркой) или напильником.

Устанавливаем сборный металлический дымоход в нужное место (в специально оставленное для этого отверстие в кладке печи), обмазываем щели печной глиной или огнеупорным раствором.

Проверяем дымоход на наличие щелей. Для этого в топке печи разводим небольшой огонь и следим за движением дыма.

Правильно выстроенная печь обеспечивает равномерный прогрев казана. Проверить это можно налив в него воду. Если казан прогревается равномерно, пузырьки закипающей воды полностью покроют изнутри посуду.

Отделку печи можно произвести расшивкой швов, штукатуркой или окрасив кирпичи специальными жаропрочными красками.

Печь под казан многофункциональна. На ней легко согреть чайник с водой или даже пожарить шашлык. Для этого шампуры навешивают на металлический прут, уложенный поперек плиты, и горячие угли равномерно пропекают сочные ароматные кусочки маринованного мяса.

Установка из газового баллона под казан

Печь для казана из газового баллона своими руками. Печь под казан из газового баллона своими руками

• Опубликовано: 29 авг 2018
• Надеюсь кому то будет полезен мой опыт.
  Мое первое смонтированное видео, так что не обессудьте ))) Сссылки на доп. информацию ниже.
  Чертеж печи:
  yadi.sk/i/2jAEUluPRzmmrQ
  Размеры казанов 12 и 16 литров установленных на печь:
  yadi.sk/i/Y9n3RtLHwqmSqQ
  Размеры чугунных казанов:
  yadi.sk/i/_3P3kJdzRIyQsw
  yadi.sk/i/Jw6mAj8gZGRwQw
  Размеры автомобильных пропановых баллонов
  yadi.sk/i/trEmnT5gqLuKJA
  Монеты за лайки – присоединяйтесь!))
  likecoin.pro/@zynsk
• Хобби

Комментарии • 70

По просьбам трудящихся добавил чертеж печи и чертежи с установленными казанами 12 и 16 литров. А так же таблицы размеров казанов и автомобильных газовых баллонов.

Норм маловата казан должен погружаться весь я их сварил море на заказ чуть больше надо хотя и так сносно греть будет но не равномерно

Красивая печка получилась! 👍 ну а по высоте топки, практика покажет, обрезать никогда не поздно. Успехов в ТИГ сварке!

@Yury Z отличное решение! На днях свою печку выложу, но другого типа, походную! Успехов в развитии канала. Поддержим лайками!

Спасибо! ))
Высота оказалась в самый раз. Универсальная. ))) Я ещё решетку с верху сделал и второе дно, когда нужно использую как гриль или мангал.

Изготовил. Дверку сделал общей для топки и зольника. На ней же поддувало изменяемого сечения. Под, в уровень с нижней кромкой дверки. Колосники можно переставлять, меняя высоту(объём топки). Отверстия для выхода продуктов горения прорезал болгаркой, щели пунктиром по кругу, в три ряда с интервалом два см. Ноги съёмные, под возможность транспортировки. Идея полностью Ваша. Изделия оч. похожи. Спасибо за вдохновение. Подумываю над тем, как реализовать использование газовой горелки. Если есть мысли, поделитесь, плизз. Желаю удачи, благополучия и всяческого процветания!

@Yury Z У нас, в/на Укр. есть чугунные решетки от Ситон, но прямоугольные. Вместо сковороды использую садж диаметром 500 мм. С фото и видео не дружу. Не сложилось как то. Поэтому увы. Но печи похожи очень. Не близнецы, но сёстры:) Еще не красил. Родная краска обгорела не полностью. Хочу отпескоструить сперва. Вам удачи и спасибо за отклик!

Установка из газового баллона под казан

Мангал, казан и коптильня из газового баллона своими руками: пошаговая инструкция с фото

Сразу предупрежу, что сделать мангал, коптильню и казан из газовых баллонов в домашних условиях непросто и не бесплатно. Для этого понадобятся дорогие инструменты, которые есть не у каждого человека: хорошая болгарка, сварочный аппарат, огромный гаечный ключ и другие вещи помельче. В идеале заниматься сборкой нужно с товарищем, который ускорит процесс и поможет вытянуть сложные моменты. А они возникают всегда, поверьте. Даже самая подробная инструкция не даст гарантии, что все будет именно так, как задумано. Если Вы еще не передумали, то честь Вам и хвала, воины!

Готовим баллоны

Приобрести их можно на пунктах приема цветного металла, рублей за 300. Но самый важный шаг — не покупка, а процесс обработки. Для моей многофункциональной модели мне понадобились 3 баллона, и каждый из них нужно для начала раскупорить. Для этого подойдет большой гаечный ключ. Откручивать вентили стоит осторожно, внутри есть газ.

откручиваем вентиль от баллона

Чтобы осилить открытие баллона, нужно занять устойчивое положение и опереться на стену. Далее заливаем баллоны водой до краев и ждем, пока выйдет весь газ. Подержите их 1-3 дня с водой, чтобы обезопасить себя гарантированно. Потом проверьте огнем: никакого возгорания быть не должно.

Отрезаем лишние части и расчерчиваем баллон

разрезаем баллон

Потом вырезаем под корень само отверстие. Для этого баллон должен принять устойчивое положение, так как слой железа очень толстый, и придется попотеть.

отрезаем крышку баллона

Затем отрезаем круговой элемент со дна (не знаю точного названия, но Вы ее точно не пропустите):

дно баллона

Затем приступаем к разметке: от сварочного шва баллона отступаем 24 см в обе стороны.

разметка

Вырезаем крышку

крышка мангала

Не дорезая до конца, привариваем крепежи для крышки в двух местах.

крепежи для крышки

Дорезаем крышку и получаем первый корпус для жарки мяса — мангал.

мангал из баллона

Делаем корпус для коптильни

Для коптильни от основного продолговатого сварочного шва отступаем не 24 см, а 30 см. Также расчерчиваем баллон. Большая дверца для коптильни — излишество. Повторяем процедуру: чертим, а потом режем точно по метке. Не дорезая до конца, добавляем крепежи для крышки.

Края крышки и корпуса нужно обточить. Также следите за ювелирной точностью затеи: крышка в коптильне должна особенно плотно закрываться, иначе процесс затянется.

Крепим баллоны на основание

В качестве основания подойдет прочная железная конструкция, сваренная своими руками или добытая на цветмете. Наш агрегат сделан вручную, но в пылу давно минувших дней.

основание для мангала из баллонов

Чтобы поставить мангал ровно, найдите твердую поверхность и установите конструкцию так, как она должна быть. Чтобы получилось правильно, поставьте решетку на мангал и следите, чтобы она не кренилась, а лежала ровно и устойчиво. Только тогда следует приварить мангал к опоре.

решетка на мангале

Труба для коптильни

Для коптильни необходима вытяжная труба. Чтобы ее приварить, расчерчиваем дырку на одной из сторон коптильни.

чертим и режем

В качестве вытяжной трубы была использована 106 модель. Длина трубы — метр, что достаточно для копчения. Соединять баллоны предлагаю тоже 106 трубой, для этого необходимо замерить и начертить подходящую дырку и вырезать ее из одного бока баллона.

соединение баллонов для мангала

привариваем трубу

Патрубки, соединяющие баллоны, имеют длину 7 см, что оптимально для данной конструкции.

патрубки

Соединяем отделения и делаем топку

Далее нужно соединить мангал и коптильню. Делаем это с помощью сварки. Диаметр везде одинаковый, проблем возникнуть не должно.

соединяем мангал и коптильню

сварка баллонов

Осталась топка. В ней нужно сделать поддувало: это кусок 106 трубы, сваренный с краями баллона, где была вырезана дырка соответствующего диаметра. На наконечнике трубы нужно сделать заслонку из верхнего крепежа, на котором она будет болтаться, и круга из железа такого же диаметра, что и труба. Крепеж — болт, установленный чуть выше заслонки. Сама заслонка вырезана из куска металла (у нас они должны остаться).

заслонка

Кроме того, в топке должны быть сваренные уголки, чтобы держать своеобразную решетку, которая легко вынимается для очистки.

самодельная топка

Размер двери — 20 на 20. Ее делаем по тому же сценарию, что и остальные. В качестве крышки топки используем половину автомобильного диска. На нее будет удобно установить казан.

казан из баллонов

На нее нужно надеть еще одну крышку: для этого мы отрезали один из боков баллона, и теперь ему нужна только ручка.

крышка из баллона

Затем можно присоединить к поддувалу ручку для удобства.

поддувало

Также оборудуем ручкой дверцу топки: просверлили отверстие в пластине и установили ручку.

ручка для топки из баллона

Затем соединяем топку и остальной агрегат с помощью тех же отверстий под 106 трубу и сварки.

мангал и коптильня из баллонов своими руками

Финал

Чуть не забыл о решетке в мангале: туда нужно приделать решетку, подходящую по размеру, но так, чтобы она была не намертво зафиксирована.

решетка в мангале

Внутренности коптильни тоже оборудованы ручкой и решетками: сверху и снизу. На них можно цеплять тушки цыплят и окорока. Все сетки делаются вручную при наличии минимальных расчетов и трудов.

решетки в коптильне

На трубе нужна заслонка, которой Вы сможете управлять снизу: она регулирует количество дыма.

заслонка на трубе коптильни

Потом стоит покрасить агрегат термостойкой краской, чтобы он был не только полезным, но и красивым, а соседи гадали, где Вы купили такую штуку.

Установка из газового баллона под казан

Как сделать печь для казана своими руками?

Казан – металлический котел, имеющий полукруглую форму донной части. Наличие этой особенности формы обуславливает необходимость в обустройстве специальной печи. Она отличается от обычной дровяной печи несколькими конструктивными моментами. В зависимости от необходимости и места расположения, казанная печь может быть построена из огнеупорного кирпича или изготовлена из подручных материалов: газового баллона, автомобильных дисков, металлической трубы.

Как сделать печь из газовых баллонов?

Очаг для разогрева казана из газового баллона – это переносное приспособление, которое может быть установлено в любом удобном месте и даже быть использовано в походных условиях. Для его изготовления понадобятся следующие материалы:

• газовый баллон;
• арматура;
• колосники;
• петли дверные;
• другие сопутствующие материалы.

В процессе сборки печи из баллона будут задействованы следующие расходные материалы:

• отрезные диски для болгарки;
• шлифовальные круги для УШМ;
• наждачная бумага;
• сверла;
• сварочные электроды.

Минимальный набор необходимых инструментов:

• сварочный аппарат;
• болгарка;
• электродрель;
• молоток;
• измерительные приборы (рулетка или линейка);
• другие сопутствующие инструменты.

Газовый баллон устанавливается на свое основание. На расстоянии 60-70 см от его нижней части выставляется отметка, обозначающая место отреза. Через отметку проводится круговая линия. Важно, чтобы она была прочерчена строго параллельно поверхности, на которой установлен баллон. Вдоль этой линии при помощи болгарки и отрезного круга производится распил баллонной стенки. Верхняя отпиленная часть удаляется.

В отрезной кромке баллона выполняются вертикальные треугольные пропилы. Их количество и глубина определяются индивидуальным дизайном будущей печи. Эти вырезы необходимы для сохранения стабильной тяги после установки казана на печь. Отсутствие тяговых отверстий приведет к возникновению вакуума внутри печи, в результате чего пламя будет гаснуть. На боковой стенке баллона размечается прямоугольник. По линии контура прямоугольника выполняется пиление. Получившееся отверстие будет служить входной частью будущей топки, а выпиленный кусок – дверцей печки.

Прямоугольный отрезок стенки баллона приваривается на прежнее место с использованием шарнирных петель. На противоположной от петель стороне топочного отверстия с внутренней стороны приваривается кусочек металла.

Его расположение должно быть таким, чтобы он препятствовал открыванию дверцы внутрь баллона и при этом не мешал бы загружать в топку дрова. Для удобства к поверхности дверцы приваривается ручка, которую можно изготовить из арматуры. Чтобы дверца могла надежно закрываться, на её краю, примыкающем к корпусу баллона, оборудуется подвижная задвижка.

Ниже основного отверстия выпиливается отверстие для поддувала. Его ширина должна соответствовать ширине топочного проема, а высота не должна превышать 10 см. Прямоугольник металла, полученный после выреза, используется для обустройства дверцы, которая помогает регулировать количество кислорода, поступающего внутрь топки.

Чтобы дверца поддувала функционировала полноценным образом, достаточно использовать одну шарнирную петлю. Нет необходимости оборудовать задвижку.

Между топочной дверцей и поддувалом устанавливается колосник – решётка, которая препятствует попаданию топливного материала в пеплосборник. Для обустройства колосника внутри круглой печи можно использовать арматурные прутья, длинная которых будет варьироваться в зависимости от округлой формы внутреннего пространства баллонной печи.

Для обустройства колосниковой решетки лучше использовать арматуру с диаметром не менее 20 мм. Это объясняется наличием высоких температур внутри печи в момент её разогрева. Арматура с меньшим диаметром может быстро прогореть.

На расстоянии 15-20 см от верхней кромки печи привариваются П-образные ручки, с помощью которых можно будет транспортировать данную печь. Эти ручки изготавливаются из арматуры диаметром 12 мм. Для обеспечения устойчивости баллонной печи можно приварить к её нижней части специальные распорки. Количество распорок определяется индивидуально, в зависимости от условий эксплуатации и размера казана, который будет устанавливаться на очаг.

Печь для казана, изготовленная своими руками из баллона, являете многофункциональным приспособлением. Её можно установить на даче, а при некоторых доработках использовать в качестве мангала, на котором можно жарить мясо. Баллонная печь может использоваться как отопительная буржуйка, установленная в гараже или каком-либо другом подсобном помещении.

Самодельное устройство из кирпича

Казанная печь из кирпича является устройством, изготовление которого сопряжено с наибольшим числом трудностей. Перед началом сборки данной печи необходимо подготовить достаточное количество материалов и соответствующий перечень инструментов. Материалом, составляющим основу такой печи, является кирпич. Рекомендуется использовать его огнеупорный эквивалент, хотя применение обычного кирпича тоже допускается.

Печь для казана, изготовленная по данному типу, является стационарной и не может быть перемещена в другое место. В некоторых случаях её дымоход оборудуется как часть основного доменного дымохода. При этом печь может служить не только в качестве хозяйственного приспособления, но и как украшение интерьера. На этапе подготовки производятся проектировочные манипуляции. Подготавливаются чертежи, на которых отмечаются размеры всех основных частей конструкции: верхней плоскости плиты, топки, поддувала, дымоходных отверстий.

Сначала подготавливается основание печи – фундамент. Чем прочнее основание, тем устойчивее будет стоять будущая печь, что исключит её искривление под давлением веса казана, а также под влиянием усадочных процессов. На фундаменте выкладываются одновременно внешние стенки печи и её внутренняя круговая часть.

Наличие круговой кладки является обязательным, так как при её отсутствии тяжесть наполненного котла ляжет исключительно на чугунную поверхность плиты, что может привести к её разрушению.

Внутренний диаметр круговой кладки должен соответствовать диаметру отверстия в плите. Благодаря этому весовая нагрузка будет распределяться равномерно, и её основная часть ляжет на кирпичную кладку. В процессе укладывания кирпичей необходимо соблюдать все правила данной кладки. Обязательным является наличие перевязки элементов между собой, первичное возведение углов (если таковые предусмотрены конструкцией).

Важно уделить внимание качеству швов между кирпичами. От этого будет зависеть фактор удержания тепла внутри печи, а также степень их постепенного прогорания. Раствор укладывается равномерно с запасом. Лишняя его часть может быть удалена последующими манипуляциями.

Рекомендуется использовать огнеупорные смеси в качестве основного раствора, так как это позволит продлить срок службы печи. В виде альтернативы можно применить глиняный раствор. Однако при этом необходимо правильно выбрать глину, качество которой будет соответствовать нормативам печестроения. Она не должна быть слишком жирной или содержать чрезмерное количество песчаных и других примесей. На этапе укладки внешней стенки печи производится закладка следующих элементов:

• дверцы поддувала;
• колосники;
• топочная дверца.

Данные элементы приобретаются в специализированных магазинах. Они должны быть изготовлены преимущественно из чугуна. Любой другой материал является непригодным для установки в печь. Это объясняется тем, что элементы, изготовленные из других материалов, быстро прогорают, а стационарное печное приспособление весьма проблематично ремонтировать.

Топка данной печи должна соответствовать размерам казана, который будет устанавливаться на плиту. Её внутренне пространство должно быть достаточным для загрузки определенного количества дров, а расстояние между ними и днищем котла способствовать эффективному горению топливного материала.

Варианты конструкции из автомобильных дисков

Простым вариантом изготовления печи для казана является модель, выполняемая из нескольких колесных дисков. В данном случае используются диски только от стоковых колес, так как материал, из которого они производятся, и их форма являются наиболее подходящими для данных целей.

Два диска устанавливаются друг на друга. При этом лицевая сторона одного диска должна быть обращена вверх, а схожая сторона другого вниз. Благодаря такому расположению между дисками образуется свободное пространство, достаточное для заполнения его топливным материалом. В таком положении диски свариваются между собой. Важно, чтобы линия их соприкосновения была хорошо проварена.

В боковой части данной конструкции выпиливается топочное отверстие. Учитывая особую конструкцию колесных дисков, нет необходимости оборудовать широкое отверстие. Достаточным его размером будет тот, который позволит поместить внутрь печи одно полено.

В качестве дополнений можно приварить к дисковому корпусу железные ручки, которые помогут удерживать печь при транспортировке. При необходимости данная печка оборудуется распорками, которые не дают ей опрокидываться в процессе эксплуатации.

Казанную печь из колесных дисков можно использовать на даче, во дворе дома или в походных условиях. Благодаря её универсальности, на нее могут быть установлены другие приспособления для приготовления пищи, например, дисковая борона, переделанная под вок.

Создание печи из металлической трубы

Модификация печи из металлической трубы схожа по конструкции с печью, изготавливаемой из баллона. В данном случае требуется дополнительная доработка некоторых элементов. Диаметр трубы должен быть достаточным для установки на нее котла, а также позволять надежно его удерживать. Высота такой печи определяется индивидуальными потребностями того, кто будет её эксплуатировать. Этот параметр обуславливает удобство и эффективность использования приспособления.

Так как отрезок трубы не имеет донной части, необходимо самостоятельно его обустроить. Для этого используется плоский круг, вырезанный из листового металла. Толщина этой детали должна быть достаточной для устойчивости к давлению массы продукта горения – пепла. Отсутствие дна в данной печи допускается. В таком случае отпадает необходимость в обустройстве поддувала. Достаточно просверлить несколько отверстий на высоте 10 см от нижнего края корпуса.

Примерно посередине оборудуется колосниковая решётка, на которой будут лежать дрова. Для обеспечения наилучшего горения топливного материала обустраивается топочная дверца, принцип крепления которой аналогичен тому, по которому прикрепляется дверца печи, изготовленной из баллона. По краю верхней кромки трубчатого корпуса выпиливаются воздухоподводящие выемки, необходимые для обеспечения стабильной тяги. Наличие подобных вырезов обязательно.

Данный способ изготовления печи для казана является одним из самых проблематичных, так как требует проведения большого количества доработок. Проблемой является и поиск трубы подходящего диаметра, которая редко встречается в свободном доступе. По мнению большинства пользователей, самой практичной и простой в изготовлении, является печь, выполняемая из газового баллона.

Самый удобный из способов можно посмотреть в следующем видео.

Установка из газового баллона под казан

Поделиться ссылкой:
