Высота установки газовой колонки от пола

Газовая колонка. Далеко не каждый даже сразу поймет, о чем мы предлагаем поговорить – в смысле, что такое «газовая колонка»? Между тем, когда-то наличие в доме газовой колонки (теперь эти устройства чаще называют газовыми водонагревателями проточного типа) было признаком респектабельности. Это означало, что в доме всегда есть горячая вода! Все, что нужно для счастья умыться водой комфортной температуры, это – включить колонку, то есть, говоря языком терминов, «устройство для нагрева воды посредством энергии сгорания газа в целях использования в бытовых целях». О таком чуде мечтали не только жители сельских поселений, но и миллионы горожан, также лишенных радости централизованного горячего водоснабжения.

В отсутствие в домах горячей воды одним из важнейших показателей качества жизни в том или ином населенном пункте было число бань и количество «помывочных мест» на душу населения! Введение в эксплуатацию каждой новой бани было весьма заметным событием. Причем парилок в большинстве общегородских бань тех лет не было: в те бани ходили по прямому назначению и с одной целью – чтобы вымыться! На этот случай обзаводились специальными коричневыми чемоданчиками – для банных принадлежностей и сменных вещей. Их так и называли – банными. И собственными шайками – из гигиенических соображений. По этим шайкам под мышкой и чемоданчику в руке сразу становилось ясно, куда и зачем направляются люди.

Лишь в начале 60-х годов, когда началась массовая застройка городов «хрущевками», острота проблемы стала снижаться: в каждой такой квартирке была хоть и малюсенькая, но – ванная. С горячей водой! И люди, продолжавшие жить в старых домах, лишенных горячего водоснабжения и не имеющих газовой колонки, стали напрашиваться помыться к осчастливленным этим удобством новоселам!

Сегодня, к счастью, совсем другая ситуация – горячей водой дома, и в любое время суток, мало кого удивишь. И в баню мы ходим не столько для «помывки», сколько попариться, пообщаться, приятно провести время… И только очень пожилые люди, помнящие совсем другое предназначение бань, не перестают удивляться: и зачем люди ходят в баню, если у них в квартире собственная ванна?!

В НАШИ ДНИ

К чему тогда, спросите, разговор начинать про газовые водонагреватели, если сегодня в них уже нет необходимости? В том то и дело, что спрос на газовые колонки есть и сейчас. Лучшее тому подтверждение товарное предложение газовых водонагревателей от таких брендов, как Ariston, Bosch, Electrolux, Vaillant… Это несмотря, признаем, на очевидный тренд к ограничению применения газового оборудования в бытовых целях.

Чем же объяснить живучесть газового оборудования, несмотря на широкое предложение альтернативного электрооборудования – более безопасного и более экологичного? Преимуществами! Рядом их очевидных конкурентных преимуществ в сравнении с конкурирующими аналогами – электрическими нагревателями воды.

По принципу работы электрические и газовые проточные нагреватели воды отличаются только тем, что в первом случае на нагрев воды в качестве топлива используется электроэнергия, во втором – газ.

Про электроводонагреватели мы достаточно подробно рассказали в публикации «ВСЕГДА С ГОРЯЧЕЙ ВОДОЙ». Где, помимо прочего, обращали внимание читателей на то, что проточные электроводонагреватели чрезвычайно «прожорливы» – такую нагрузку выдержит электрическая проводка не в каждом доме. Да и аппетит, с которым электрооборудование пожирает электроэнергию, влетает пользователям в копеечку!

К тому же к водонагревателю придется тянуть персональную проводку от распределительного электрощитка со своим автоматом. Конечно, можно подобрать модель с меньшими энергоаппетитами, ту, что по силам вашей электропроводке, но в этом случае компромисс обернется струйкой воды, которой хватит разве на то, чтобы по-быстрому вымыть посуду. Если же увеличить напор, то вытекающая вода не будет успевать прогреваться. Словом, элементарно комфортные условия может обеспечить электроприбор мощностью не менее 5 кВт. А если стоит задача навесить на нагреватель несколько водоразборных точек (кран на кухне и душ в ванной), то понадобится модель мощностью 8-12 кВт и напряжением в 380 вольт.

Теперь прикиньте, во что обойдется это удовольствие при нынешней (и, тем более, завтрашней) цене на электроэнергию, и вам станет ясен секрет востребованности оборудования, обеспечивающего жилища теплом в результате сжигания природного газа. Да, главное преимущество газовых колонок – это, конечно же, дешевизна газа!

Но есть еще одно неоспоримое достоинство нагревателей воды на газе: «газовики» – более мощные, и нагрев осуществляется быстрее! Есть еще плюсы, о них мы ниже скажем, а сейчас самое время обратить внимание на минусы. На риски газового оборудования с открытым пламенем. Это – пожаро- и взрывоопасность, а также вредность продуктов сгорания газа для людей их вдыхающих. Но, несколько успокоим, их сводят к минимуму современные системы защиты, которыми теперь оборудуются газовые водонагреватели. Надо только дотошно выполнять требования безопасности и рекомендации изготовителя при эксплуатации их оборудования.

Так кто же и в каких целях в наше время приобретает газовые колонки? Отнюдь не владельцы загородной недвижимости, как может сразу подуматься. Те, как правило, обустраивают дома двухконтурными газовыми котлами (об этом оборудовании мы подробно рассказывали в публикации «ЧТОБЫ ГАЗ НИКОГДА НЕ ПОГАС»), обеспечивающими дом одновременно и теплом, и горячей водой «из под крана».

Газовые колонки часто приобретают жители домов с централизованным горячим водоснабжением, нежелающие ни дня оставаться без горячей воды на период ее летнего отключения на профилактические работы. Отключили – они тут же переходят на собственную систему точечного обеспечения горячей водой. Был бы газ!

При этом надо иметь в виду, что ныне введены и достаточно жестко контролируются весьма строгие правила, регламентирующие требования к помещениям, где предполагается установить газовое оборудование. Для отвода продуктов сгорания газа это помещение должно быть оборудовано дымоходом. Для поступления свежего воздуха – вентиляционным каналом. В свою очередь, к этому оборудованию предъявляются свои функциональные требования – пропускная способность, длина каналов, количество поворотов горизонтальных участков и др.

Из сказанного понятно, что ванные комнаты, где логично исторически устанавливались газовые колонки, с учетом сегодняшних требований, признаны абсолютно для этого непригодными, и пренебрежение этими нормами чревато очень серьезными рисками для безопасности проживающих в квартире и доме. Поэтому если даже у вас ранее колонка была установлена в ванной комнате, то при ее замене вам придется подыскать другое помещение – вновь ее разместить на старом месте вам теперь уже не разрешат в интересах обеспечения вашей же безопасности.

Так что же собой представляет газовая колонка? Это нагреватель воды проточного типа, работающий от природного газа, поступающего из трубопровода газовой магистрали. (Есть, к слову, модели, работающие и от баллонного (сжиженного) газа, но это предмет для отдельного разговора).

ЧТО НАДО УЧИТЫВАТЬ ПРИ ВЫБОРЕ ГАЗОВОЙ КОЛОНКИ

Подбирая газовую колонку, надо знать и учитывать, прежде всего, три фактора: это – номинальная тепловая мощность (производительность), давление газа, давление воды.

ЧТО У НАС С ГАЗОМ?

Имейте в виду, что систематически слишком низкое давление газа приводит к преждевременному выводу из строя горелки. Как говорят специалисты, это следствие того, что пламя садиться на горелку. Слишком высокое давление ведет к разрушающему перегреву теплообменника.

Так что, прежде всего, надо выяснить, каковы Максимальное и Минимальное давления газа. Именно под эти параметры, подбирается газовая колонка. Эту информацию должно предоставить газовое хозяйство.

НОМИНАЛЬНАЯ ТЕПЛОВАЯ МОЩНОСТЬ

Главный эксплуатационный показатель газовой колонки – ее номинальная тепловая мощность. Она же: производительность. Это количество горячей воды, вырабатываемое газовой колонкой за единицу времени. То есть величина, которая по существу предопределяет ее функциональное предназначение – способность подать из крана воду требуемого количества и температуры.

Показатель мощности является основным ценообразующим параметром. Поэтому выбирая колонку, вы должны представлять, какая мощность способна удовлетворить ваши потребности. Сколько воды вам нужно «для счастья», вы можете и должны определить самостоятельно. Сложные расчеты для этого не потребуются. Однако по порядку.

Внимание! В рекламных материалах может быть указана потребляемая и (или) полезная мощность. Это, как говорится, две большие разницы. Потребляемая мощность характеризует то, во что вам обойдется оборудование в смысле затрат на потребляемый газ. Конечно, это важный параметр. Но если вы хотите выяснить, какая из рассматриваемых вами колонок обеспечит более высокую эффективность нагрева воды (от которой больше пользы!), вам нужно ориентироваться на полезную мощность. Эти параметры связаны коэффициентом полезного действия водонагревателя.

Мощность большинства газовых колонок составляет в среднем от 7 до 25 кВт.

Объемный расход горячей воды в зависимости от полезной мощности:

Высота установки газовой колонки от пола

Установка газовой колонки своими руками: в каком месте выполняется

В СНиПе, посвященному газораспределительным системам, четко указаны требования, по которым осуществляется установка газовой колонки.

Своими руками выполнить ряд действий смогут домашние умельцы, если последуют прописным истинам, и наличием, соответствующего проекта на данное устройство.

Какие условия регулирует СНиП

Знание основных положений требует установка газовой колонки своими руками в квартире, любом другом помещении, так как работы связаны с взрывоопасным веществом.

Любая халатность может привести к аварийной ситуации, следуя разработанному законом порядку, инструкциям можно избежать неблагоприятных последствий.

Специальным организациям, специализирующимся в данной сфере деятельности, имеющие на руках лицензионное свидетельство, доверены работы по подключению газоснабжения к проведенному трубопроводу.

Они же устанавливают в оборудовании тройники, запорные краны, иные элементы, необходимые для надежной функциональности инженерных сетей.

Не следует игнорировать подобные условия, чтобы на владельца домовладения не поступало штрафных санкций после проверки контролирующей инстанции.

Разделив понятия на возможные и с которыми не нужно связываться, можно приступать к выполнению первых манипуляций в обустройстве. При условии, что квартира не находится на этаже выше 11, а также в ней, не осуществлена незаконная перепланировка.

  • Установка совершенно нового устройства, которого не было в данном месте и требует подводки труб, подключения газового источника. Всё выполняется только с наличием проектной документации, газовым хозяйством, расположенным в районе проживания или фирмой наделенной правом подобных проводок специальной лицензией.
  • Пришло время поменять старое устройство на новое изделие. У владельца имущества на руках имеется проектная разработка с согласованием фискальных учреждений, тогда можно выполнить некоторые работы, сэкономить семейный бюджет.

Когда запрещено выполнение самостоятельных процедур, связанных с газопроводом, не нужно обходить стороной, прописанные законом правила. Они писались на основании плачевных последствий, горького опыта людей, ставившими под удар своими неумелыми действиями, игнорированием положений, жизнь окружающих.

Каждый выполненный этап проверяют специалисты газового учреждения, без их приемки установленного оборудования, невозможно подключиться к сети, они дают разрешение на эксплуатацию водонагревателей.

Следуя следующим нормам, проблем у потребителей не будет:

  • комната, в которой проводятся монтажные работы, не должна быть меньше 7.5 м. куб
  • обязательно наличие вентиляции, форточки или окна
  • помещение должно быть высоким, просторным с 2 м высотой потолков
  • без дымохода, его диаметра 12 см, невозможно установка такого устройства
  • водопровод тоже имеет значение, в нём должно соблюдаться определенное давление (0.1 атм.)
  • стена, на которой проводится монтаж, необходимо сложить из кирпича, материала пожаробезопасного, негорючего
  • не разрешено устанавливать колонки в туалетах, ванных комнатах или возле газовой плиты

Последний пункт содержит некоторые нюансы, в старых планировках строения, возможно, была установлена колонка в санитарно-техническом помещении, тогда на хозяина не ложится обязанность в её перемещении при переоборудовании.

Подготовительные процедуры

Детальная подготовка места и установка газовой колонки своими руками в частном доме начинается с удаления старого изделия.

  • перекрыть газ, устроенным краном на трубе
  • разводным ключом откручивают гаечную фиксацию, снимают шланг, если он находится в плохом состоянии, хороший можно использовать
  • отключают водопровод, проведенный в дом или квартиру
  • снимают соединяющую трубку с выходом из колонки, вынимают из дымоходного участка
  • после полного отключения устройства от подведенных проводников колонку отсоединяют от креплений, на которых она держалась

Освободив площадь от старой конструкции, предоставляется пространство для переоборудования новых элементов, установок новейших изделий.

Какие понадобятся инструменты

Комплект инструментария в совокупности с необходимыми материалами, вовремя подготовленный, избавит мастера от лишних движений на поиск нужных элементов в период работы.

  • Оцинкованная труба или гофра. Часто эти детали продают с колонками, если их нет, нужно измерить диаметр окружности на выходе, в которое будет присоединяться устройство, в соответствии с данными параметрами приобретается материал.
  • По размерам гофры понадобится круглая розетка.
  • Когда оборудуют дымоход частного строения, приобретают асбестовую, металлическую трубу по размерам, предусмотренным инструкцией она должна быть не меньше пределов в диаметре 12 см и длине 2 м.
  • Размер и покупка типового газового шланга зависит от расстояний между вводом в колонку и трубой, по которой поступает газовый источник. Необходимо предусмотреть резьбовой тип, соответствие наконечника и фиксирующей гайки, возможно, понадобятся переходники.
  • Необходимо запастись дюбелями, чтобы прикрепить аппарат на стену.

Эффективность работы, продолжительность срока эксплуатации колонки, стоит в зависимости от установки фильтра для очистки поступающей воды, её качественных характеристик.

  • электродрель с набором сверл
  • разводные и рожковые ключи
  • герметики

После подготовки к обустройству нового оборудования приглашают специалиста. Уверенным в своих действиях гражданам, если они подкреплены правовыми нормами, знаниями выполняемого процесса, можно приступать к исполнению установки.

Монтажные этапы

В проектной документации разработаны специальные схемы по подключению инженерных систем. На их основании в дальнейшем проводятся ремонты узлов, замена пришедших в негодность деталей, деформированных труб, избавлению от протечек в них.

Работы по установке нового газового устройства включают следующие моменты:

  • Удобный, правильный выбор расположения. Колонка должна находиться в опорном месте, соответствующем представленным положениям, условиям. С удалением от плиты на расстояние не меньше 10 см., на высоту, от напольной поверхности, доступную свободному наблюдению за горелкой через обзорное отверстие.
  • Крепление выполняют с помощью устойчивых крепежных элементов, подойдут дюбеля, вбитые в подготовленные углубления с вкладышами.
  • Агрегат прикрепляют к стене, затем выполняют нужные подводки с газовым шлангом, его прикручивают к штуцеру.
  • Следует внимательно отнестись к подключению холодной линии воды. Для этого отдельно отводится коллекторная разводка, разделяют принимающий путь жидкости с выходным.
  • Чтобы правильно сформировать выходные функции из колонки, проводят соединение выпускного штуцера с горячей водой, той линией, которая предусмотрена для этого направления в коллекторе.

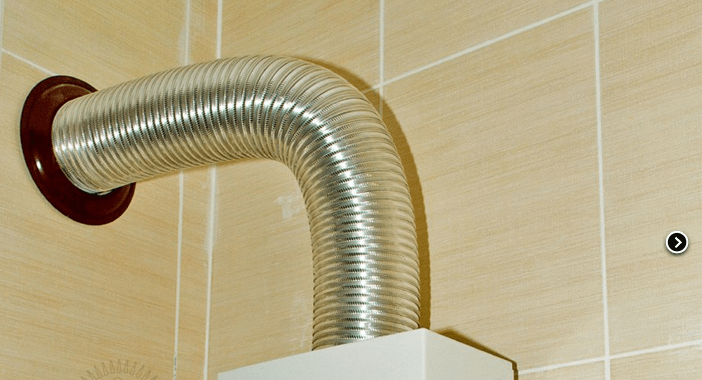

  • На верхнем патрубке монтируют оцинкованную трубу, служащую дымоходом, необходимо заранее определить место для датчика тяги. С помощью переходника дымоход, его торцовый участок, прикрепляют с выходом в канал кухонной вытяжки

Финал заключен в проверке работоспособности установки.

  • открывают вентиль на бытовом газопроводе
  • наносят мыльную пену на соединительные участки шланга с колонкой, наличие пузырей укажут на возможную газовую утечку
  • дают доступ горячей воды с помощью крана на смесителе

Правильная установка запустит рабочий процесс в колонке, начнет вытекать горячая жидкость. Выполнение правильных действий, без отступлений от инструкций предоставит безопасную работу оборудования.

Как скрыть в мебели громоздкое газовое устройство

Не всем нравится на модной кухне открытый для общего взора агрегат.

Его разрешено помещать в специальном шкафу, если он соответствует определенным требованиям.

К тому же в закрытую камеру колонки поступление воздуха предусмотрено со стороны по вентиляционным каналам, поэтому не несет угрозы и не противоречит правилам расположения газовых установок.

В случае если камера открыта, а поступление воздушных потоков возможно только из комнаты, то закрытие мебелью оборудования исключит доступность кислорода для камеры сгорания.

Спрятать колонку в шкафу разрешено с соблюдением следующих условий:

  • коробка, в которую помещают колонку, должна быть просторной, не примыкать боками к ней, быть шире на несколько сантиметров (в пределах 10), следует учесть нагревание прибора в рабочие моменты
  • сверху и снизу не стоит закрывать шкаф, чтобы была свободная циркуляция воздуха
  • в дверце можно просверлить отверстия

Не только красота устройства должна соответствовать интерьеру квартиры или дома, но и санитария. Не понравится хозяину регулярная смена агрегата, его постоянные поломки. Чтобы этого не происходило, любой механизм нуждается в правильном, постоянном уходе. Как бы не старались очищать воду, после неё остается накипь на стенках оборудования. Придают осложнения и нагар от продуктов сгорания, оседающая пыль.

Рекомендации предупреждают об обязательной ежегодной чистке, никто не помешает проводить её сразу, как будут замечены неблагоприятные грязные скопления. Следует следить за температурным режимом, рекомендованном инструкциями, это сохранит на больший срок теплообменник с меньшим количеством налипания накипи.

Конечно, установка фильтров предоставит чистую качественную воду, полезную не только для безупречной работы механизма, но и здоровью потребителей.

На видео представлена чистка газовой колонки своими руками:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Высота установки газовой колонки от пола

Как установить газовую колонку в ванной комнате?

Раньше газовые водонагреватели всегда устанавливались в санузлах (фото выше), и в них же находился дымоход. Это удобно, потому, что есть возможность настроить уровень температуры воды во время принятия душа.

После случаев отравления угарным газом ставить нагреватели в ванных комнатах запретили. Но в новых ГОСТах ничего про это не написано, есть только требования к любому помещению, в котором стоит водонагреватель.

Установить колонку в ванной комнате можно в двух случаях:

  • До этого там стояла старая колонка. Тогда вы просто на ее место монтируете новую. Вам не нужно собирать дополнительных документов.
  • Помещение подходит по стандартам. В этом случае вы собираете все нужные документы и устанавливаете водонагреватель. Все стандарты прописаны в строительных нормах и правилах (СНиП) №42-01-2002, №31-01-2003 и № 41-01-2003.

Требования и документы

Чтобы установить газовую колонку в ванной комнате, важно, чтобы помещение и место установки соответствовало нескольким требованиям:

  1. Объем помещения должен быть не менее 15 кубических метров. Чтобы узнать объем своего санузла, следует измерить его ширину, длину, высоту в метрах и перемножить эти значения.
  2. Высота потолка не менее 2,2 метров.
  3. В помещении есть окно с форточкой в верхней части.
  4. Спереди корпуса должно быть свободное пространство метровой длины. По бокам по 15 см.

По этим требованиям не пройдет малогабаритный санузел хрущевки. А вот обладатели старых сталинок, квартир в новых панельных домах или частного дома установить водонагреватель в ванной комнате возможно.

Перед началом монтажа нужно взять в ЖЕКе схемы газоснабжения, водоснабжения и дымоходов. Далее в газовой службе пишется заявление о установке газового водонагревателя и там же заказывается проект. В пожарной службе берется справка о состоянии дымохода. Также вам будет нужен техпаспорт устанавливаемого аппарата. Когда документы собраны, можно приступать к монтажу.

Монтаж и подключение

Прежде всего важно учесть место, где будет видеть нагреватель. Запрещено крепить колонки на стены из горючих материалов. Если у вас поверхность стены ничем не покрыта, или на ней положена плитка, то все нормально. А вот если стена из гипсокартона или вы хотите повесить устройство на пластиковые панели, придется подготовить поверхность. Площадь под устройство покрывается теплоизоляционным картоном и оцинкованным листом так, чтобы он выступал на 10 см за края корпуса.

Повесить колонку и подвести к ней воду можно своими руками. Для этого вам понадобится перфоратор, набор гаечных ключей, отвертка и специальный паяльник для металлопластиковых труб.

  1. На стене чертится место под водонагреватель и водопроводные трубы. Перфоратором сверлятся отверстия под крепления рамы и труб. Корпус колонки вешается на анкера, вдоль линий труб ставятся клипсы.
  2. Устанавливается труба, выводящая продукты сгорания в дымоход. Если диаметры дымоотвода и выхода из колонки разные, то нужно заранее купить переходник. По ГОСТу должно быть не более трех поворотов дымоходной трубы.
  3. Нарезаются металлопластиковые трубы нужной длины и соединяются друг с другом тройниками при помощи специального паяльника. На входе и выходе из колонки ставятся краны, чтобы можно было отключать аппарат, при этом не выключая воду во всем доме. Водонагреватель подключается к водопроводу гибким шлангом, длиной не более 2,5 метров.

Нельзя закрывать газовые устройства и колонку мебелью или основательными панелями.

На этом самостоятельные этапы монтажа заканчиваются, вызывается газовая служба для подключения к газопроводу. Она должна будет установить отдельный кран с желтой ручкой вблизи от устройства. После подведения газопровода оно присоединяется специальными гибкими шлангами для газа.

Высота установки газовой колонки от пола

Установка и подключение газовой колонки: основные правила и пошаговый инструктаж. Как правильно подключить газовую колонку Подключение газ колонки

Газопотребляющее оборудование, устанавливаемое в частном доме или квартире, подключается в строгом соответствии с регламентирующими документами СНиП и СП (свод правил). В документах указывается на необходимость соблюдения рекомендаций, предоставленных производителем.

Правильная установка газовой колонки обеспечивает безопасную эксплуатацию, предотвращает возможные аварийные ситуации и продлевает срок службы оборудования. Ввод проточного газового водонагревателя в эксплуатацию возможен только после проверки инспектором на предмет отсутствия нарушений во время монтажа.

Можно ли самостоятельно установить колонку

Статья 7.19 . Самовольное подключение и использование. газа
Самовольное подключение к. газопроводам, а равно самовольное (безучетное) использование. газа влечет наложение административного штрафа на граждан в размере от одной тысячи пятисот до двух тысяч рублей;

«Правила пользования газом в быту» (утв. Приказом ВО “Росстройгазификация” от 26.04.1990 N 86-П).
Населению запрещается:
3.1. Производить самовольную газификацию дома (квартиры, садового домика), перестановку, замену и ремонт газовых приборов, баллонов и запорной арматуры. Ответственность за установку без разрешения несет собственник жилья.

Статья 165 УК РФ . Причинение имущественного ущерба путем обмана или злоупотребления доверием. Причинение имущественного ущерба собственнику или иному владельцу имущества путем обмана или злоупотребления доверием при отсутствии признаков хищения наказывается штрафом в размере до восьмидесяти тысяч рублей или в размере заработной платы или иного дохода осужденного за период до двух месяцев, либо обязательными работами на срок от ста двадцати до ста восьмидесяти часов, либо исправительными работами на срок до одного года, либо арестом на срок до четырех месяцев, либо лишением свободы на срок до двух лет.

Штраф за неправильное подключение, повлекшее за собой порчу имущества, составляет от 15-80 тыс. руб. Предусмотрена не только административная, но и уголовная ответственность. Самостоятельный демонтаж и монтаж газопотребляющего оборудования не допускается.

Нормы и требования монтажа газовой колонки

Представители подрядчика сделают врезку в магистраль, установят счетчик, повесят и подключат водонагреватель. По желанию заказчика монтаж может выполнить любая организация, имеющая соответствующее разрешение и лицензию на проведение работ повышенной опасности.

Требования к помещениям для установки колонки

Основные критерии и требования, предъявляемые к помещению, используемому под котельную:

  • высота потолков не менее 2,2 м;
  • присутствует естественная, приточно-вытяжная вентиляция, обеспечивающая тройное воздухозамещение;
  • обязательно наличие форточки или открывающегося окна;
  • общая площадь не менее 12 м².

В качестве котельной разрешается использовать любое нежилое помещение, соответствующее описанным требованиям. Не разрешается подключение бойлера в жилых комнатах: кухнях-студиях, гостиных. В помещениях с повышенной влажностью (ванная, туалет) категорически запрещена установка.

Технические требования к помещениям для установки газовых проточных и накопительных водонагревателей могут меняться в зависимости от региона. Перед началом оформления документов следует поинтересоваться, какие нормы действуют в конкретной местности.

Как повесить колонку на стену, на какой высоте

  • Колонки устанавливаются на расстоянии от потолка не менее 25-30 см. От пола до корпуса выдерживают от 80-120 см. Соответственно бойлер устанавливается на высоте около 180-200 см по верхнему краю. Соблюдение требования необходимо для обеспечения нормальной циркуляции воздуха. Регламентируемая высота установки газовой колонки от пола может меняться в зависимости от типа колонки (атмосферная или турбированная).
  • Тип поверхности перегородки – ППБ разрешают монтаж на стену из плотного строительного материала с высоким уровнем пожароустойчивости. Ниже приводятся основные типы стен и описываются существующие нюансы монтажа:
    • Установка в деревянном доме – возможна при условии дополнительной защиты. Требование связано с пожароопасностью древесины. В месте размещения колонки проводится защита деревянной поверхности стены при помощи стального листа и асбеста толщиной от 3 мм. Согласно ППБ, предусматривают противопожарные разрывы в местах прохождения дымовой трубы сквозь перегородки и перекрытия.
      Стену из дерева можно закрыть слоем специальной штукатурки, толщиной 3 см. Еще один вариант: подготовить место для монтажа, сделав перегородку из негорючих материалов (кирпичная кладка). Чтобы повесить водонагреватели на деревянную стену используют анкера, приложенные в комплекте. Навешивать водонагреватели с помощью саморезов по дереву не рекомендуется.
    • Пластиковые панели – установка газовых водонагревателей запрещена. Нарушение приводит к отказу на ввод оборудования в эксплуатацию. Вешать бойлеры на панели из пластика нельзя по нескольким причинам: не будет зазора, между корпусом нагревателя и стеной (по требованиям не менее 2 см), материал горюч и пожароопасен. Можно попробовать обойти этот запрет.
      Исходя из существующих норм нельзя закрепить колонку на пластиковых панелях, но не подвести материал к месту уже установленного газопотребляющего оборудования. При этом важно позаботиться о необходимых зазорах.
    • Бетонная поверхность – материал полностью соответствует нормам безопасности. Исключение составляет железобетонная стена, используемая в качестве несущей конструкции. Монтаж выполняется на обычные строительные анкеры.
    • Стена из кирпича – установка допускается. Исключение перегородки, сделанные из пустотелого кирпича, не способного обеспечить надежной фиксации.
    • Стена из гипсокартона – нормы допускают такое размещение, при соблюдении некоторых условий. Гипсокартон не горючий, но легко поддается механическому воздействию, поэтому сам по себе не может обеспечить надежной фиксации колонки.
      На гипсокартонную стену навешивают бойлер в месте где поверхность была дополнительно усилена при возведении металлокаркаса. Обычно, для усиления несущей способности, во внутрь профилей устанавливают деревянный брус. Стену вышпаклевывают под покраску, либо облицовывают керамической плиткой.

Правила ППБ запрещают монтаж газовых водонагревателей на несущих стенах и конструкциях.

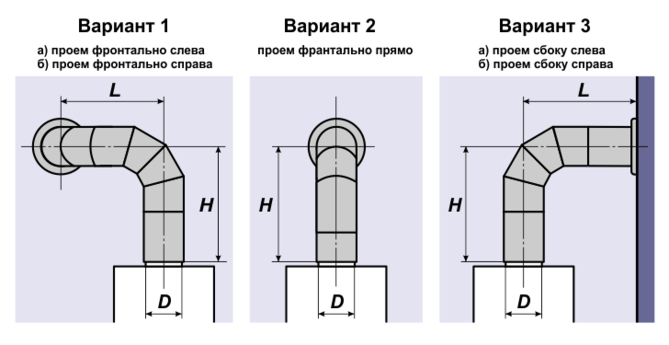

Монтаж системы отвода продуктов горения

Нормы к трубам, используемым при монтаже дымохода постоянно ужесточаются. Дымоход изготавливают из нержавеющей стали. Оптимально подходят утепленные сэндвич трубы.

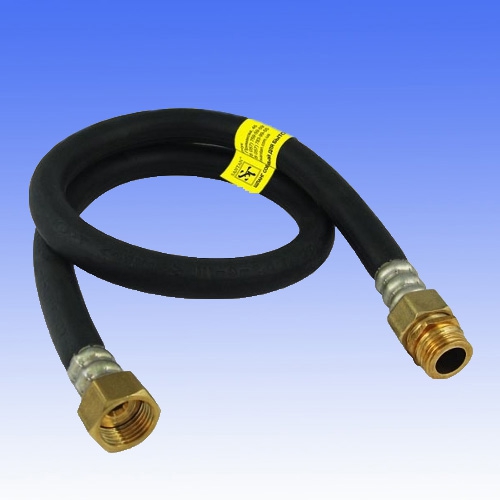

Каким шлангом подключить газ к колонке

О возможности использования гибкого газового шланга для газовой колонки следует узнать в органах контроля, по месту жительства. Сильфоновый рукав отличается длительным сроком эксплуатации и полностью соответствует всем требованиям, изложенным в СНиП.

Согласно нормам, действующим в РФ и Украине максимальная длина газового шланга составляет 2 м.

Как подсоединить колонку к водопроводу

Можно выполнить подключение армированным полипропиленом, непосредственно к впускному/выпускному патрубку водонагревателей. Внутри расположен слой стекловолокна или металлическая оплетка, предотвращающая разрыв и провисание при нагревании. Подключение холодной и горячей воды выполняется полипропиленовыми трубами, предназначенными для ГВС и ХВС.

При самостоятельном подключении нередко путают порядок расположения впускного и выпускного патрубка. На подачу должен подключаться холодный трубопровод, на отдачу горячий. Схема подключения газовой колонки к водопроводу приводится в технической документации. В заводской упаковке патрубки помечены красной (ГВС) и синей (ХВС) заглушкой, облегчающей монтаж.

Как спрятать трубы от колонки

Принцип подключения газа несколько иной. В строительных нормах четко прописано, что трубопровод должен оставаться открытым. Правила допускают использование декоративного короба, при условии, что он будет открываться. Прятать газовую трубу в стену или зашивать фальш-панелями категорически запрещено.

Частые вопросы по размещению газовой колонки

Только при правильной установке газовых водонагревателей допускается их ввод в эксплуатацию. Перед запуском колонки инспектор выполнит осмотр с целью выявления нарушений, допущенных при подключении. По результатам аудита в техническом паспорте ставится печать о начале работы. В связи с правилами подключения возникает несколько вопросов. Ниже приводятся ответы на самые распространенные из них.

Можно ли спрятать колонку в шкаф

Можно ли ставить газовую плиту под колонкой

Второй момент, мешающий повесить колонку над плитой, это размещение газопотребляющего оборудования, указанное в проекте. Несоблюдение рекомендаций приводит к штрафам и отключению водонагревателя инспектором.

Можно ли вешать колонку под газовой трубой

В проектной документации обычно предусматривается размещение проточного бойлера. Монтаж проводят в согласии с заложенными параметрами, включая расстояние от колонки до газовой трубы. Если труба проходит выше, разрыв увеличивают до 25 см.

Можно ли устанавливать колонку над мойкой

Причина запрета достаточно простая. Влага приводит к оседанию и концентрации угарного газа. Участившиеся случаи отравления и утечек приводят к постоянному ужесточению норм. При подключении новой колонки это требование придется соблюдать.

Можно ли ставить холодильник под колонкой или рядом

Чтобы обеспечить нормальные условия, важно предусмотреть для холодильника достаточный зазор между задней частью корпуса, где расположен радиатор и стеной, около 5 см.

Подключение газовой колонки проводится в согласии с изготовленным проектом и рекомендациями изготовителя.

Проточные газовые водонагреватели – традиционный атрибут объектов старого жилого фонда. Этот тип оборудования мало знаком владельцам квартир в многоэтажках с централизованным ГВС. Однако собственники хрущевок его все еще активно эксплуатируют. Далеко не все из них знают, как производится установка газовой колонки в квартире.

Согласитесь, этот вопрос нуждается в доскональном разборе. Неграмотный монтаж агрегата, перерабатывающего газ, обернется серьезной угрозой. Исключить малейшие риски поможет информация, изложенная в нашей весьма полезной статье. Мы ознакомим вас со всеми тонкостями и деталями установочного процесса.

Представленные нами тщательно проверенные и систематизированные сведения подкреплены фото-подборками и видео. У нас вы получите полноценные ответы на все возможные вопросы, возникающие при подключении газовых агрегатов.

В доме, где разрешена установка газового оборудования, такого как плита, может быть запрещена установка колонки. Это ограничение относится к домам где более 11 этажей. На монтаж колонки в такой квартире не выдаст разрешение ни один контролирующий орган, так как это опасно для жильцов.

Помимо этажности поводом для отказа может стать перепланировка. Квартиры-студии не подходят для установки газового оборудования, так как приборы должны устанавливаться в нежилых помещениях.

Если кухня совмещена с жилой комнатой, то это делает использование газовых приборов незаконным. Перед перепланировкой нужно учитывать эти ограничения. Это же можно отнести к квартирам, где кухня отсутствует или является общей.

Подходя к вопросу покупки водонагревателя, часто устройства. Так как они доступны по цене, надежны и способны обеспечить быстрым нагревом большого количества воды. Рассмотрим этапы установки колонки своими руками. Эту работу должны производить исключительно профессионалы, но для владельца устройства не будет лишним контролировать исполнение работы.

Во время работы применяют нижеуказанные СНиП:
СНиП 42-01-2002, СНиП 31-01-2003, СНиП 41-01-2003

Установка газовой колонки

Вы должны знать, что изменение месторасположения устройства так же, как и первичная его установка, является трудоемким процессом с высокой стоимостью, в отличии от на новую с сохранением прежнего места расположения.

Для установки колонки вам необходимо собрать следующие документы:

  • Акт, подтверждающий исправность дымоходной системы и вентиляции помещения. Его получают в пожарной инспекции.
  • Получить разрешительные документы в Горгазе на монтажные работы с соблюдением проекта.
  • Сделать проект для монтажа оборудования.
  • Технический паспорт на устройство.
  • Подать заявление на проведение работ по ремонту/замене водяной и газовой магистралей.
  • Подать заявление в городскую администрацию на перепланировку и переустройство коммуникаций.
  • После установки вам необходимо предоставить в БТИ проект установки.

После получения и сбора всех документов, сотрудник Горгаза осуществит подключение к газовой трубе, подключит счетчик и опломбирует его.

Требования к месту установки газовой колонки

Место монтажа агрегата (об особенностях установки газовой колонки в частном доме читайте ) должно обязательно соответствовать требованиям нормативных документов, для обеспечения максимальной безопасности работы прибора. Так же необходимо учитывать удобство эксплуатации установленного устройства, грамотное размещение его в помещении и удобство подключения к коммуникациям.

  • Жилое помещение, где устанавливается агрегат, должно быть площадью не менее 7,4 м3, с потолком высотой не меньше двух метров.
  • Давление подачи воды должно быть от 0.1 атм.
  • Помещение обязательно с окном и закрывающейся дверью, для обеспечения вентиляции.
  • Аппарат должен крепиться на негорючую поверхность, т.е стена может быть поштукатурена или обложена плиткой либо другим негорючим материалом.
  • В ванной комнате устанавливать агрегат не разрешается, возможна лишь замена старого оборудования на новое с соответствующей заменой документации.
  • Обязательное наличие вентиляционной системы.
  • Дымоход должен быть диаметром от 120 мм, длинной от 35 см, с уклоном от 3 градусов вверх.
  • Расстояние до газовой плиты не менее 10 см.
  • Расстояние от боковой панели агрегата до стены должно быть более 20 см, и лицевой от 65 см.
  • Для воды и газа надо использовать гибкие шланги с диаметром внутри не менее 13 мм, длина должна быть не более 2,5 м.
  • Перед началом работы на колонку необходимо установить запорный кран.

Можно ли осуществить монтаж колонки своими руками?

Конечно же, вы можете некоторые работы осуществить самостоятельно, это может быть демонтаж старого устройства или монтаж нового, но не подключение к газу. Это должны делать специалисты, имеющие соответствующую квалификацию, так как несоблюдение всех инструкций и правил при подключении оборудования может привести к аварии и жертвам.

При несанкционированном подключении к магистрали и пользовании газом без официального разрешения в муниципальной квартире или в частном доме на собственника налагается административный штраф размером 10000-15000 рублей.

  • Дрель.
  • Разводной ключ.
  • Ключ рожковый 27-30, 32-36.
  • Фум-лента для уплотнения соединений, герметик, паклю.
  • Трубы для воды либо шланги, точный размер будет указан в инструкции к прибору.
  • Металлопластиковые трубы.
  • Шланг для газа.
  • Клипсы для крепежа.
  • Краны.
  • Фитинги.
  • Инструмент для резки труб, и инструмент для их спайки.
  • Фильтры (магнитный, солевой), так как от качества поступающей воды зависит срок службы аппарата.
  • Дюбеля для крепления агрегата на стену.
  • Кран Маевского.
  • Гофрированная труба. Её диаметр должен быть равен диаметру входящего отверстия котла. Можно узнать параметры в инструкции к устройству. Например для Bosсh WR 10-2 Р ее диаметр составляет 110 мм., Нева 4511 тоже 110 мм., Астра ВПГ 8910 диаметр 120 мм.
  • Розетка дымохода.

Демонтаж старой колонки

Для замены оборудования требуется произвести следующие действия:

  • Перекройте все краны.
  • При помощи ключа снимите гайку, которая фиксирует шланг. Во избежания повреждения газовых труб, фиксируйте ее вторым ключом.
  • Отсоедините шланг от аппарата. Если состояние хорошее, можете его использовать в повторном подключении.
  • Далее необходимо перекрыть кран подачи воды непосредственно к прибору. Если он не был у вас установлен, необходимо их приобрести для нового устройства и установить их.
  • Отсоединитесь от дымохода.

Так и происходит процесс демонтажа, если вы осуществите его самостоятельно, вы сможете сэкономить. Его стоимость порядка 600 рублей в Туле и 570 рублей в Уфе.

Этапы монтажа новой газовой колонки

Несмотря на то, производите вы монтаж нового оборудования либо заменяете старое, дальнейшие действия выполняются при условии, что осуществлена установка дымохода, произведена разводка всех систем, проверена исправность вытяжки.

  • Определитесь с местом расположения, сделайте отметки на стене.
  • Просверлите отверстия дрелью.
  • Вставьте дюбели. Требуется рассчитать нагрузку, которая придется на них с учетом наполненного бака водой.
  • Повесьте прибор.
  • Подсоедините фильтры, солевой и магниевый.
  • Подключите краны Маевского.
  • Разрежьте трубу и вмонтируйте в него фитинг или тройник.
  • Смонтируйте краны.
  • Запаяйте соединительные элементы.
  • Подсоедините аппарат к холодным и горячим трубам при помощи шлангов либо трубки ПВХ и пакли. Уплотните точки соединений фитингами. Обязательно соблюдайте правила подключения: холодный водопровод обозначен синим цветом, горячий — красным.
  • Проконтролируйте герметичность стыков, для этого откройте воду и подождите, если течи нет, все сделано верно. Если обнаружили, переупакуйте уплотнитель и подкрутите фиксирующие гайки. Не перекручивайте чрезмерно гайки, так как может повредиться резьба и будет нарушена герметизация крепежных соединений.
  • Сделайте проверку тяги дымохода, ее нормы 1,95-29,40 Па, показатель зависит от типа и размера помещения.
  • Подсоедините гофру с одной стороны к аппарату, с другой к отверстию дымохода.
  • Подведите газовую трубу к крану. Прикрепите клипсами на стену, предварительно просверлив для этого отверстие.
  • Подсоедините газовый шланг к устройству и трубе. Произведите уплотнение стыков.
  • Сделайте раствор из мыла, смажьте места всех стыков, откройте газ. Если появились пузырьки, значит, есть течь. Исправить ее можно, докрутив гайки. Нужно это делать аккуратно, дабы не повредить прокладки.
  • Произведите повторную проверку герметичности.
  • Проведите регулировку температуры воды с помощью инструкции к оборудованию.

Монтаж в России будет стоить в среднем около 2500 рублей. В Туле цена составит порядка 2400 рублей, Уфа 2600 рублей. Стоимость установки зависит от объема прибора, страны производителя, например, монтаж торговой марки Бош обойдётся дороже, чем агрегата отечественного производства такого, как Нева 4511.

Настройка прибора

После того, как монтаж завершен, последним этапом остается подключение и . Эту работу должны делать только специалисты, имеющие лицензию. Мастер наладит необходимую температуру нагрева, настроит оптимальную подачу газа, выставит режим лето/зама, в зависимости от сезона. Произведет первый запуск, и опломбируют систему.

Запрещается производить пуск или устанавливать батарейки, при отсутствии воды в теплообменнике.

Вставьте батарейки в аппарат с автоматическим розжигом, откройте газовый вентиль. Если установка произвелась правильно, то при открытии вентиля с горячей водой колонка запустится самостоятельно. Необходимо настроить температурный режим подачи воды, рекомендованный диапазон до 50ºС. Если у вас ручной розжиг, вам необходимо разжечь при помощи кнопки и потом открыть воду. Для этого требуется сначала открыть краны холодной и горячей воды, а потом горячую в любом из смесителей в доме и подождать когда потечет подогретая вода.

Можно ли встроить колонку в мебель?

Люди задаются вопросом, можно ли спрятать газовую колонку в шкаф? Да, можно, но потребуется соблюдение определенных требований.

Так как в устройство с закрытой камерой сгорания воздух поступает с улицы по вентиляционному каналу — такое оборудования можно прятать в шкаф. В устройстве же с открытой камерой сгорания воздух поступает из помещения, если его закроем не будет притока воздуха в камеру сгорания.

  • Размер шкафа должен быть больше агрегата на 10 см с каждой стороны, так как при работе она нагревается.
  • Запрещается закрывать основание и верх шкафа, так как они будут блокировать поток воздуха.
  • Идеальным вариантом будет дверца с отверстиями. Она не будет препятствовать потоку воздуха.

Установка дымохода в частном доме

Они должны быть построены в строгом соответствии с требованиями СНиП:

  • выполнен из материалов, которые не подвергаются ржавчине и коррозии. Когда дым движется по трубе, происходит его охлаждение, по этой причине на стенках образуется конденсат. Конструкция должна быть утеплена снаружи.
  • надёжно закреплен к стене, чтобы не было провисания конструкции.
  • должна быть равномерная тяга по всей длине дымохода. Это достигается использованием в конструкции гладких ровных поверхностей.
  • Диаметр трубы дымохода определяется диаметром патрубка на приборе.
  • Для того, чтобы была хорошая тяга в дымоходе, его устанавливают вертикально, допускается отклонение в 30°
  • Герметичность должна быть идеальной для исключения попадания продуктов сгорания в жилое помещение.
  • Количество изгибов в конструкции — не более трех.

Материал, из которого будет строиться дымоход, напрямую зависит от вида топлива и типа прибора. Для отвода продуктов сгорания необходима металлическая труба в форме цилиндра, долговечнее и надежнее будет из нержавеющей стали. Сконструирована в виде сэндвич — системы. Они разные по диаметру, вставляются одна в другую. Пустоты между ними прокладываются базальтовой ватой. Нужна высокая герметичность, дабы избежать утечки раскаленного газа. При его монтаже должно быть не больше четырех колен и поворотов. Длина одной вертикальной секции не должна превышать 25 см.

Необходимо наличие люка для чистки. Для удобной чистки от сажи, надо предусмотреть пространство под входом дымохода.

Общие правила по обслуживанию.

Для того, чтобы ваше новое приобретение прослужило вам долгие годы, вам не приходилось тратить средства на его ремонт, следует проводить периодический уход. Надо чистить прибор от накопившегося нагара, пыли, накипи. Это рекомендуется делать ежегодно, но если вы видите, что скопилось много грязи, произведите чистку заранее.

Самостоятельное подключение газовой колонки дело непростое. Без специальных навыков не обойтись. Поэтому если вы не представляете, как устроена конструкция, лучше обратиться к специалисту. Рассмотрим моменты, которые нужно знать домашним мастерам: какие документы потребуются, какие инструменты следует подготовить для правильного монтажа прибора своими руками.

Что нужно для правильной установки?

Перед началом работ самое важное – это собрать необходимые документы. Нужно быть уверенным в своих силах, чтобы провести монтаж и безопасно эксплуатировать прибор.

Установка в квартире или в частном доме пройдет проще, если до этого в помещении уже стоял водонагреватель. В таком случае вам нужно будет просто установить новую модель на старое место, а сборка документов не займет много времени.

  • Связаться с ЖЭК;
  • Получить у сотрудников планы дымоотвода, водяного и газового снабжения;
  • Получить план установки и характеристики техники, которая была в доме ранее, если сразу на руках у вас его нет.

С этим пакетом документов вы обращаетесь в газовую службу. Там пишете заявление на разрешение монтажа нового оборудования либо замену старого. Если в помещении неподходящие для колонки трубы, напишите заявление об их замене и приложите к остальным документам.

После остается ждать, когда будет выполнен ремонт, а затем уже можно приступать к установке техники.

Как подключить газовую колонку впервые? В данном случае процесс сбора необходимых документов несколько сложнее. Что понадобится:

  • Документы на оборудование (техпаспорт);
  • Акт, в котором указано состояние дымохода;
  • Проект по установке оборудования;
  • Документы на квартиру (дом).

Как и в первом случае, нужно написать два заявления: о выполнении работ по монтажу и о переустройстве жилища. Как только вы закончите ходить по кабинетам и соберете все необходимое, сотрудники газовой службы проведут монтаж устройства. Но это еще не конец.

  • Получите акт от пожарной службы и технадзора;
  • Акт о введении колонки в эксплуатацию;
  • Занесите новый проект в БТИ.

Вот так правильно подходить к организации горячего водоснабжения в доме.

Основные требования, правила и способы подключения

Согласно нормам, повесить колонку марки «Нева», «Астра», Bosch или какой-то другой можно далеко не в каждом помещении. Раньше законодательство допускало установку в туалете или ванной. Сегодня это либо кухня, либо нежилое помещение.

  • При выборе мощности изделия обратите внимание на площадь комнаты. На каждый киловатт приходится 0,2 м³ объема воздуха.
  • Обязательно наличие вентиляции, окна, форточки. Дверной проем должен быть не менее 80 см в ширину.
  • Высота от пола до корпуса должна составлять не менее 1 метра. Поэтому высота потолков должна быть около 2-х метров.
  • Стены только из несгораемого материала. Категорически запрещено размещение прибора на стенах из дерева. Дополнительно место установки защищается картоном из базальта и оцинкованным листом (1 мм).
  • Прибор навешивается на идущую в комплекте планку. Если в наборе не предусмотрены крепежные элементы, тогда используйте дюбели (8-10 мм) или шурупы со шляпкой.
  • Рядом проводится монтаж газового крана. Его ручка окрашивается в желтый цвет.
  • Подвод воды. Для холодной желательно установить отдельную трубу, идущую от стояка. Для горячей лучше брать трубу из нержавеющей стали или меди.

Монтаж

  • Труба для отведения продуктов сгорания;
  • Водные и газовые трубы;
  • Ключи, краны и фитинги;
  • Гофра;
  • Дрель, перфоратор;
  • Фильтр для воды (по желанию).

Чтобы продукты сгорания отводились правильно, требуется организация дымохода. Но прежде проверьте наличие тяги, нормально ли функционирует канал.

Подключение к дымоходу

Для проверки тяги поднесите к отверстию вентиляции зажженную спичку. Если канал работает нормально – пламя отклонится в сторону. Если оно отклоняется слабо – нужно прочистить шахту. Без этого продолжать монтаж нельзя.

Для отвода продуктов сгорания используется стальная труба или гофрированный рукав. Толщина стенок должна быть не менее 1 метра.

Корпус колонки располагается на расстоянии 10 см от плиты. Если в панели имеется смотровое окно, оно должно находиться на уровне глаз. Один конец стальной трубы надевается на патрубок колонки, а другой подводится к вентиляционному отверстию. При наращивании в качестве изоляции используется специальный герметик.

Гофрированная труба крепится так же, но дополнительно фиксируется стальным хомутом. Допускается не более трех изгибов.

Подводка газа

По окончании работ с дымоходом нужно подсоединить газ. Следуйте инструкции от производителя. В каждой модели колонки имеются штуцеры для воды и газа. Они могут отличаться по цвету. Подсоедините шланг к соответствующему штуцеру. Рекомендуется использовать сильфонный шланг, который выдержит агрессивную газовую среду.

Для подключения топлива лучше обратиться к специалисту.

Изолировать соединения можно полимерами «Тангит», ФУМ либо резиновыми прокладками. Для соединения с газопроводом врезается тройник. Можно использовать сварочный аппарат.

Подключение к водопроводу

Подводку можно организовать от главного стояка или разводки. Для колонки рекомендуется проводить отдельный трубопровод, поскольку при сливе воды в унитазе прибор может потухнуть, произойдут перепады давления.

Если вы выберете трубы из ПВХ или пропилена, то для врезки потребуется сварочный аппарат. Металлопластиковые трубы устанавливаются с помощью инструментов: дрели, ножовки, разводного ключа.

Водяные шланги подводятся к штуцерам и закрепляются гайками или фитингами. Для горячей воды некоторые пользователи используют коаксиальный шланг. Он устойчив к расширениям, которые могут возникнуть при нагреве.

Помните о том, что в ваших руках ваша же безопасность. Поэтому если самостоятельное подключение оборудования покажется вам сложным, лучше доверьтесь профессионалам.

Сколько стоит установка газовой колонки? Демонтаж и замена газовой колонки руками специалистов обойдется в среднем от 3000 до 4500 рублей. Это в Москве, в регионах будет дешевле. Сумма не астрономическая, но, тем не менее, все же жалко отдавать ее за работу которую Вы легко сможете проделать сами. И все бы ничего, но в данном вопросе существует великое множество нюансов, игнорирование которых может сильно ударить по карману пользователя.

Какие это нюансы? Какие вообще нормы и правила регулируют такие виды работ? А знать базовые положения Вы просто обязаны, ведь это не водопровод, с которым можно экспериментировать. Газ есть газ, халатность и неосторожность в отношении с ним заканчиваются весьма плачевно. В данной статье мы рассмотрим порядок работ по замене и установке газового водонагревателя. Рассмотрим пошагово, как и что Вы сможете сделать сами, а что лучше все же оставить на представителя газового хозяйства.

Нормы и требования, регулирующие установку газовой колонки

Примечание! Сразу оговоримся, что все виды работ связанные с газоснабжением, т.е. подвод газовой трубы, установка тройников, запорных кранов на газовой трубе и т.д. осуществляют только организации, имеющие соответствующую специальную лицензию. Игнорирование данного положения в самом лучшем случае приведет к солидному штрафу и сильной головной боли.

Все работы по установке газовой колонки можно разделить на две категории:

  • установка с «нуля», т.е. ее не было, но Вы решили поставить;
  • замена старой колонки на новую.

В первом случае необходим проект и подвод газовой трубы к месту расположения будущего водонагревателя. Все эти работы удел газового хозяйства Вашего района или фирмы, которая имеет лицензию на соответствующий вид деятельности. Без этого обойтись нельзя. Не пытайтесь в данном случае делать что – либо самостоятельно. Это не умно, т.к. сами рискуете жизнью и имуществом, а при установке газовой колонки в квартире и других людей подвергаете опасности. Да и с государством в такие игры играть не с руки, не та весовая категория. Поэтому доверьте сии работы людям уполномоченным законом на этот вид деятельности.

Если проект готов, все, согласованно тогда выполнив часть работ надлежащим образом можно сэкономить значительную сумму. Любые работы, которые решите осуществить самостоятельно, необходимо проводить четко согласно требованиям утвержденного проекта, если так не сделать – газовое хозяйство не примет в эксплуатацию данный газовый водонагреватель.

Примечание. Все работы по установке газовых агрегатов начинаются только тогда, когда получите проект со всеми необходимыми разрешениями и согласованиями.

Все нормативы установки газовой колонки регламентируются следующими актами:

СП 42-101-2003 “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб”

Что бы ни утомлять читателя многими умными словесами, приведем основные нормы установки газовой колонки, которые предъявляют к предполагаемому месту установки:

  1. Помещение, в котором устанавливается колонка должно быть объемом не менее 7,5 м3 .
  2. Помещение должно иметь вентиляцию (форточка, окно и т.п.).
  3. Высота потолка в таком помещении должна быть не менее 2м.
  4. Помещение должно иметь дымоход, диаметром не менее 120мм (при этом «душники» в квартирах к таковым не относятся).
  5. Давление в водопроводе должно быть не менее 0,1 атмосферы.
  6. Запрещается установка газовых колонок в санузлах.
  7. Колонка устанавливается на стене из негорючих материалов, запрещается установка над газовой плитой и на расстояние ближе, чем на 10 см к ней.

При этом те колонки, которые установлены в санузлах, в соответствии с техническими нормами, действовавшими на момент установки, допускается ее эксплуатация и в дальнейшем. То есть закон четко не запрещает ее дальнейшую эксплуатацию. А значит и замену на новую не запрещает. И не требует переноса за счет пользователя.

Если все эти требования к установке газовой колонки выполнимы, тогда можно заказывать проект. Точное место установки и прочие данные будут отображены в проекте.

Демонтаж старой колонки

Поскольку основные требования и нормы в общих чертах рассмотрели, если все соответствует – можно приступать к замене газовой колонки. И начинать следует с демонтажа. Это можно сделать своими руками при этом сэкономив от 300 до 800 рублей.

Начинаем с перекрытия доступа газа к колонке, закрыв кран на конце газовой трубы. При помощи разводного ключа или рожкового соответствующего размера откручиваем фиксирующую гайку шланга (редко, но встречается способ подвода газа при помощи металлической трубы). Откручивая шланг повредить газовую трубу довольно сложно, а вот при «древнем» способе подключения, т.е. отрезком металлической трубы, вполне реально. Особенно если место соединения годами закрашивалось краской. В этом случае не прилагайте чрезмерных усилий, для снятия краски используйте современный растворитель специально для этих работ. Раскручивая, придерживайте вторым разводным ключом газовую трубу, так меньше шансов повредить.

После того как отключились от газовой трубы необходимо снять шланг (трубу) с места ввода в колонку. Если шланг не так давно менялся и его состояние удовлетворительное, то его можно использовать повторно при подключении новой колонки. Если есть подозрения по поводу надежности шланга – приобретите новый. При покупке берите сертефицированый и проверенный шланг, все же это газ и покупка дешевого шланга не известного производителя здесь не уместна.

Следующее действие по демонтажу – отключение системы водоснабжения. Если предусмотрены краники для отключения колонки, перекрывайте их. Если такой возможности нет, перекройте подачу в квартиру. В случае последнего варианта, перед установкой новой колонки приобретите два краника на вход и выход воды из колонки и установите на трубы в том месте, где будет осуществляться подключение. В дальнейшем это облегчит ее обслуживание.

После того как отключили колонку от водоснабжения снимаем соединительную трубу с выхода колонки и вынимаем ее с дымохода. Колонка отключена, теперь ее можно снять с крепления к стене. Площадка для монтажа свободна, можно приступать к установке нового агрегата.

Монтаж и пуск газового водонагревателя

При первичной установке подключение и проверку, с актом регистрации газового водонагревателя лучше доверить газовщикам. Если меняется старая колонка – можно произвести все работы самому. Но есть два нюанса, если сомневаетесь в своих способностях правильно установить газовую колонку – доверьтесь специалистам, кошелек будет несколько тоньше – но зато нервная система останется не затронутой и, в конечном счете, выгода будет за Вами.

В случае если решились все делать самостоятельно, у Вас все получится, главное все делать не спеша и поступательно. Но даже в том случае без представителя газового хозяйства не обойтись, он должен зарегистрировать колонку. Самым оптимальным вариантом, пожалуй, является ситуация когда все работы по подключению Вы сделаете сами, за исключением работ связанных с газом. В данном случае сэкономите значительную сумму и с газовой службой проблем возникнуть не должно, т.к. подключение к газовой магистрали осуществит их представитель. Данный вариант и рассмотрим.

Инструменты и материалы

Перед началом работ необходимо приобрести и иметь следующие материалы:

  • Оцинкованную трубу или гофру, не тоньше 1 мм. Если идет в комплекте с колонкой – замечательно. Если нет, померяйте диаметр выходного отверстия котла колонки или посмотрите в инструкции и приобретите соответствующую трубу.
  • Приобретите кольцо – розетку для обустройства входа в дымоход, также соответственно размеру гофры.
  • В случае если планируется установка газовой колонки в доме, и необходимо оборудование дымохода, потребуется труба асбестовая или металлическая, диаметром не менее 120 мм, можно больше. Длинна не меньше 2 метров, можно больше – будет лучше тяга.

  • Шланг газовый типовой, размер шланга будет зависеть от ваших условий, т.е. расстояния от конца газовой трубы до ввода в колонку. Обратите внимание на тип резьбы на вводе в колонку, наконечник шланга должен подходить, должно быть, соответствие по типу резьбы внешняя/внутренняя и диаметр ½» или ¾». Диаметр фиксирующей гайки на шланге ½» и если вход на колонку ¾» понадобится переходник (муфта).

  • Место подключения водопровода лучше подготовить заранее, таким образом, понадобится только два соединительных шланга, нужной длинны. Можно произвести соединения при помощи металлопластиковых труб, как Вам будет больше удобно. В последнем случае определите, не нужны ли муфты для согласования размеров трубы и места подключения и резьбы (внешняя/внутренняя).
  • Дюбеля для крепления колонки на стене.
  • Если в доме не установлен фильтр грубой очистки, советуем установить. От качества воды напрямую будет зависеть срок службы нового агрегата.
  • В зависимости от сложности работ и материала – перфоратор с набором буров и зубил, дрель со сверлом по керамической плитке.
  • Ключ разводной (2 шт.).
  • Ключи рожковые 27/30 и 32/36.
  • Пакля и герметик типа «Унипак».
Установка и проверка нового агрегата

В данном описании подразумевается, что подвод водопровода и наличие дымохода уже реализовано. В месте установки газовой колонки, отметьте точки для установки крепления. Вы должны рассчитать высоту размещения колонки таким образом, что бы соединительная труба (гофра) имела вертикальную длину от выхода колонки до розетки не менее 50 см, если высота помещения превышает 2,7 м – 25 см. В то же время высота установки газовой колонки не должна давать детям свободный доступ к устройству. Так же померяйте расстояние между отверстиями для крепления на корпусе колонки. После того как рассчитаете места установки дюбелей при помощи перфоратора или дрели, зависит от Ваших условий, сделайте отверстия и установите крючки. Колонку можно вешать на стену.

Теперь при помощи соединительных шлангов или ПВХ труб соединяем водопровод с входом выходом колонки. Использование шланга удобно тем, что в местах соединений не требуется пакли или ленты ФУМ. Последовательно соединяем кран холодной воды с вводом газовой колонки, обозначено синим цветом. Таким же способом соединяем выход горячей воды с краном (обозначен красным цветом). Открываем кран холодной и горячей воды и наблюдаем – все ли у нас герметично. Если обнаружили течь, осторожно дожимаем фиксирующие гайки шланга. Без лишних усердий, так как можно раздавить резиновую прокладку – уплотнитель. Соединение при помощи труб необходимо будет раскрутить в местах протечки и перекрутить паклю с уплотнителем или ленту ФУМ.

После того как добьемся герметичности водопровода можно пойти двумя путями: либо вызвать газовщика, либо установка газовой колонки своими руками в полном объёме. Решать Вам.

Если второй вариант, тогда берем шланг газовый и прикручиваем к газовому крану. После этого, другой конец шланга соединяем с вводом в колонке. Зажимаем без лишних усилий, что бы ни раздавить паранитовые прокладки. Берем мыльный раствор, мажем «от души» места соединений по всему периметру, открываем кран подачи газа и внимательно наблюдаем, нет ли пузырей. Если есть – немного дожимаем гайку, и снова мажем. Так до тех пор, пока не добьемся полной герметичности.

Итак, имеем герметичное соединение водопровода и газа. Следующим шагом будет установка гофры. Здесь все значительно проще, с одной стороны одеваем на выход колонки, с другой вставляем в розетку дымохода.

Вставляем батарейки в колонку, открываем кран горячей воды и регулируем температуру воды согласно инструкции по эксплуатации колонки. Пользуемся.

И последнее. Обычно в больших магазинах организована и служба подключения. Поинтересуйтесь при покупке, сколько будет стоить подключение их специалистом. Это будет дешевле или даже бесплатно, при этом вопросов с гарантией на колонку вообще не возникнет. Да и регистрация в газовом хозяйстве пройдет без лишних трений.

Если это недоступно, все же рекомендую подключение газового шланга доверить газовщику (стоимость установки газовой колонки за такое подключение в разы меньше, чем за полный демонтаж и установку), и ему приятно (денежку заработает) и к Вам претензий никаких. Плюс гарантия в целости и сохранности. Но решать, безусловно, Вам.

Высота установки газовой колонки от пола

6 Надежных источников бесперебойного питания (ИБП) для газовых котлов, что не дадут вам замёрзнуть.

Новогодние праздники проводил с семьей в загородном доме с газовым отоплением. Ночью выключили свет и мой газовый котел встал. На утро семья проснулась от холода, и еще полдня мы активно двигались, пока я разводил резервную дровяную печь.

Чтобы ситуация не повторилась, решил взять ИБП. Перед покупкой испытал все муки выбора, поэтому хочу поделиться опытом.

Выбор ИБП зависит от типа вашего газового котла и его характеристик. Я помогу остановиться на нужной модели бесперебойника, расскажу о принципе расчета необходимых параметров. Погрузиться в тему поможет видео. В нем раскрываются базовые принципы выбора.

Эта статья будет полезна владельцам частных домов, кто ищет хороший и надежный ИБП и не хочет переплатить за бренд и упаковку.

Основные характеристики источников бесперебойного питания

При выборе ИБП стоит учитывать следующие характеристики:

Основные характеристики ИБП

Характеристика Варианты Комментарий
Тип устройства Линейный Пока электроснабжение осуществляется от сети, питание к узлам котельной установки производится напрямую, через байпас. Во время отключения, включается преобразователь, работающий от АКБ. Недостатки: повышенный износ аккумуляторных батарей, нет стабилизации напряжения.
Линейно-интерактивный Снабжен электронным устройством выравнивания со стабилизацией и частичной фильтрацией от помех. Переключение на внешний источник питания осуществляется только при сильном падении входного напряжения. Компактны, экономичны, надежны, но переход между режимами занимает длительное время – до нескольких секунд.
Online Используется принцип двойного преобразования электроэнергии. Выходное напряжение полностью очищено от высокочастотных импульсов, правильной синусоидальной формы. Основные минусы: сложность конструкции, значительно дороже других типов.
Мощность От 100 до 400 Вт Подходят для небольших котельных установок, с одним маломощным циркуляционным насосом.
Более 400 Вт Предназначены для крупных отопительных систем с дополнительными модулями и несколькими насосами.
Аккумуляторы* Кислотно-свинцовые Использовать кислотно-свинцовые автоуккумуляторы не допустимо. Неправильное подключение приведет к выходу из строя всей установки. Длительная зарядка чревата пожаром.
AGM Способны обеспечивать высокие токи, неприхотливы в эксплуатации. Недостаток: небольшое число циклов заряд-разряда (около 300). Если в доме часто и надолго выключают свет, часто будет требоваться замена.
Гелевые Я советую ставить этот тип аккумуляторов. В них электролит находится в виде геля. Отличаются увеличенной устойчивостью к глубокой разрядке, лучше работают при перепадах температур, служат дольше.
Выходной сигнал Ступенчатая аппроксимация синусоиды Представляет собой глаженный «ступеньками» меандр. Преобразование происходит с помощью ШИМ — широтно-импульсной модуляции. Не подходит для котлов, можно использовать с устройствами, для которых не критична такая форма питающего напряжения (с импульсными блоками питания).
Чистая синусоида В наших целях годится только такой вариант. Может еще называться «правильная» или «немоделированная синусоида.
Рабочее напряжение 12 или 24 В Определяет напряжение перед преобразованием. Указывает на тип используемых АКБ.
Стабильность выходного напряжения ±1% — ±10% Обозначает степень отклонения выходного сигнала от номинального значения при работе от батареи. Диапазон должен включать паспортные значения котла.
Время работы В широком диапазоне Время безостановочной работы от полностью заряженного аккамулятора при перехода в режим функционирования от внешнего источника питания.
Время переключения на батарею От нескольких мксек до 0,1 сек Время, которое требуется на переход нагрузки из режима питания от сети в режим питания от АКБ. Для котельного оборудования ряд оптимальных значений времени ограничен пределом 50 мсек. Более долгое переключение может вызвать перебой в работе электроники.

*в ИБП используются аккумуляторы для запаса полезной электроэнергии.

В статье я рассмотрю 6 ИБП. Привожу сводную таблицу:

Бюджетные модели до 12 500 рублей

Несмотря на все достоинства дорогостоящих моделей, среди устройств бюджетной ценовой категории также есть достойные варианты.

1. Энергия ПН-500 — от 8 100 рублей

Источник бесперебойного питания Энергия ПН-500 – это многофункциональное устройство, контролирующее наличие напряжения. К прочим особенностям ИБП стоит отнести:

  • наличие звукового индикатора, срабатывающего при смене режимов работы;
  • автоматически срабатывающий предохранитель, предотвращают возможность замыкания и перегрузки устройства;
  • защиту от перегрева, обеспечивающуюся дополнительной охладительной системой;
  • функциональный графический дисплей.

Вся информация о работе ИБП Энергия ПН-500 для котлов выводится на небольшой экран с приятной неоновой подсветкой, что позволяет контролировать процесс подачи напряжения в любое время.

Производитель заявляет о времени переключения режимов 5 мсек. В моих тестах оно составило вдвое больше – 10 мсек. Несмотря на наличие отклонений, мне оно не кажется критичным.

Таблица характеристик Энергия ПН-500

Характеристика Значение
Мощность 300 ВТ
Входное напряжение 148 — 273 В
Стабильность выходного напряжения
в батарейном режиме
± 10 %
Время переключения на батарею 5 мс
Особенности Нет внутреннего АКБ, ЖК-экран

Отзыв потребителя. Федор Ключников: «Немного шумит, но в целом отличный аппарат».

Работает стабильно на протяжении нескольких лет. Все параметры соответствуют расчетным. Несложный монтаж, не нужно каких-то особых умений для установки: в инструкции весь процесс подробно описан.

Слегка шумноват в режимах подзарядки и работы от аккумов, но лично для меня не критично. Стоит рядом с котлом и в доме его не слышно.

2. Бастион TEPLOCOM-250+ — от 10400 рублей

Для стабильного электрического снабжения газовых котлов,с мощностью не больше 250 ВА, отлично подойдет настенный источник бесперебойного питания Бастион TEPLOCOM-250 Плюс.

  • Прибор работает от встраиваемого аккумулятора до 40 Ач. А удобный индикатор режимов работы поможет пользователю отслеживать работоспособность устройства. Особенность модели заключается в возможности монтажа ИБП на стене или столе.
  • Мне не понравилось, что отсутствует внешний разъем для подключения аккумуляторов. Для того, чтобы добавить емкости придется разбирать корпус и удлинять соединительные провода.
Таблица характеристик БАСТИОН TEPLOCOM-250+

Характеристика Значение
Мощность 200 Вт
Входное напряжение 185 — 245 В
Стабильность выходного напряжения
в батарейном режиме
± 10 %
Время переключения на батарею 0,3 сек
Особенности отображение информации о режимах на светодиодной панели

Отзыв потребителя. Николай Уклейко: «Долгое переключение между режимами».

За два года использования несколько раз не успевал подхватить работу котла: он терял питание и происходила перезагрузка. Думаю, такого не должно быть. Еще не нравится, что отсутствует индикация зарядки АКБ. Невозможно определить, в каком состоянии батарея.

3. Powerman Online 1000 ВА — от 11500 рублей

Источники бесперебойного питания данного типа – отличный вариант для обеспечения стабильной подачи электроэнергии на промышленное и бытовое обогревательное оборудование, имеющее повышенные требования к качеству и надежности электроснабжения. К ключевым преимуществам и особенностям ИБП Powerman Online 1000 BA стоит отнести:

  • всегда синусоидальную форму напряжения на выходе;
  • возможность продления сроков использования аккумуляторов за счет функции двойного преобразования;
  • компактные размеры,
  • высокая точность заданного напряжения от 2% и лучше;

Самое важное, на мой взгляд, это то, что устройство молниеносно переходит из основного сетевого режима работы в батарею, что обеспечивает корректную работу электроники в “мозгах” котлов. Радует наличие внутренних защит от перегрузки и КЗ.

Таблица характеристик Powerman Online

Характеристика Значение
Мощность 700 Вт
Входное напряжение 115 — 295 В
Стабильность выходного напряжения
в батарейном режиме
± 2 %
Время переключения на батарею менее 1 мс
Особенности Online-тип
  • Низкая цена (для онлайн);
  • высокая мощность;
  • есть дисплей;
  • удобные евророзетки.
  • Шумит вентилятор;
  • Инструкция по эксплуатации с ошибками.

Очень дешёвый для онлайн. Вся необходимая инфа отображается на дисплее. Потребление показывает корректно.

Есть разные режимы работы. Может работать как линейно-интерактивный, можно в обход бесперебойника, только с помехопоглощающим фильтром, есть байпас.

Средняя ценовая категория от 12 500 до 25000 рублей

Для домашнего использования также подойдут ИБП средней ценовой категории. В отличие от бюджетных вариантов, в них используются более надежные элементы схемотехники, добавлены дополнительные функции: выбор режима работы, звуковая сигнализация, синхронизация с ПК и т.д. Эти устройства гораздо мощнее своих дешевых аналогов.

4. ELTENA (INELT) Monolith K1000LT — от 21800 рублей

Система двойного преобразования напряжения от сетевого к аккумуляторному режиму (онлайн) гарантирует надежное и стабильное электроснабжение даже при отсутствии электричества. Я считаю преимуществом наличием защиты от кратковременного замыкания, помех, импульсов, перегрузки оборудования. ИБП можно укомплектовать дополнительным комплексом АКБ емкостью до 150 Ач.

Таблица характеристик ELTENA (INELT) Monolith K1000LT

Характеристика Значение
Мощность 700 Вт
Входное напряжение 120 — 295 В
Стабильность выходного напряжения
в батарейном режиме
± 2 %
Время переключения на батарею менее 1 мс
Особенности ИБП не имеют встроенных батарей и оснащены зарядными устройствами повышенной мощности

Отзыв потребителя. Виктор Андреев: «Свои задачи выполняет».

Кроме теплового оборудования, подключил несколько ламп резервного освещения в котельной. Отключение длительностью 1,5 часа выдержал. Шумный вентилятор, нужно ставить в отдельном помещении

Еще один момент: Непонятно где изготовлен. Об этом не указано ни на упаковке, ни на корпусе, ни в инструкции… *1

5. Энергия ПН-750 — от 22 400 рублей

По сравнению с более ранними и менее мощными источниками бесперебойного питания от этого торгового бренда, ИБП Энергия ПН-750 отличается обновленным цветным LED-дисплеем. На нем выводится информация для работы с устройством: сетевые параметры, состояние батареи и т.д. Величина зарядного тока изменяется в зависимости от состояния АКБ: на разряженные батареи подается повышенные значения, которые постепенно снижаются ближе к концу полной зарядки. Такое управление помогает продлить ресурс аккумуляторов.

  • расширенный диапазон напряжения на входе (в пределах 155-275 Вольт);
  • чистая синусоида на выходе;
  • встроенный адаптер для контроля и стабилизации напряжения;

Приглянулось, что вместе с устройством в комплекте идет аккумуляторная пара на 100 ампер-часов. Как по мне – реальная экономия!

Таблица характеристик Энергия ПН-750

Характеристика Значение
Мощность 500 Вт
Входное напряжение 155 — 275 В
Стабильность выходного напряжения
в батарейном режиме
± 10 %
Время переключения на батарею 5 мс
Особенности Нет внутреннего АКБ, ЖК-экран

Отзыв потребителя. Анна Черемушкина: «Недорогой отечественный ИБП».

Пользуемся им около 2 лет. Не было ни одного сбоя. В нашем поселке часто выключают свет зимой. ИБП сильно выручает.

6. БАСТИОН SKAT-UPS 1000 исп.D — 24 600 рублей

Модель разработана для котлов которые требуют зануления нагрузки.

  • контроль выходных параметров в пределах погрешности 2%;
  • стабильность частотности напряжения на выходе;
  • оперативное предупреждение появления электрических импульсов и неисправностей с высокими частотами;
  • полная автоматизация процесса перехода с основного режима (сеть) в резервный;
  • наличие автоматической системы шунтирования BYPASS;
  • нулевой модуль заземления, обеспечивающий беспрерывную работу устройства в режиме резерва.
Таблица характеристик БАСТИОН SKAT-UPS 1000 исп.D

Характеристика Значение
Мощность 700
Входное напряжение 160 — 290 В
Стабильность выходного напряжения
в батарейном режиме
± 2 %
Время переключения на батарею менее 1 мс
Особенности Тип с двойным преобразованием, набор дополнительных функций

Отзыв потребителя. Семен Широков: «Стабильное и надежное устройство».

Основной критерий при выборе, на который я делал акцент – возможность работы с точными измерительными приборами котельной установки. Эта модель не создает искажений выходного сигнала, не дает в сеть помех. Вся моя система «умный дом» работает без сбоев и SKAT-UPS 1000 – один из элементов, обеспечивающий надежность. Впечатления по работе положительные. Нравится, что есть визуальная индикация режимов работы и звуковая сигнализация.

Подведем черту

Назову лучшие модели, на мой взгляд, из представленных в обзоре для каждой ценовой категории.

Если встает вопрос, какую же бюджетную модель выбрать, то лучшим вариантом станет Powerman Online 1000 BA. Двойное преобразование электроэнергии, высокая точность соблюдения заданных параметров, стильный дизайн и приемлемая цена – ключевые достоинства, подталкивающие к покупке именно этого устройства.

Так получилось, что все устройства среднего ценового ряда оказались у верхней границы по заданной стоимости. Поэтому выбор будет проводится по техническим параметрам ИБП, надежности, удобству использования. Больше всего этим критериям соответствует модель Энергия ПН-750. Это несложный в управлении бесперебойник, обладает оптимальным набором функций и весьма надежен. И не нужно докупать АКБ.

Часто задаваемые вопросы:

По традиции собираю наиболее частые вопросы знакомых, клиентов, обывателей с форумов.

1. Как рассчитать мощность ИБП для котла?

При расчете необходимо отталкиваться от паспортной электрической мощности газового котла, насосов циркуляции и подпитки. Общее значение необходимо увеличить в два раза: во время запуска оборудования возможны кратковременные броски тока.

2. Как рассчитать насколько хватит емкости АКБ при отключении электроэнергии?

Емкость аккумуляторов выражается в ампер-часах. Этот параметр означает нагрузку, при которой ресурс АКБ будет израсходован за 60 минут. Ток разряда определяется формулой:

Теоретически, время работы оборудования без подключения к сети можно вычислить простым делением значения емкости на ток разряда. Для большего соответствия с реальными условиями, я рекомендую произвести операцию деления еще раз, добавив в расчет коэффициент потерь, который в среднем равен 1,42.

Пример. Совокупная мощность W котельного оборудования 250 ватт. Сколько оно будет работать после отключения сетевого электричества? К ИБП подключены две батареи по 24 вольт, емкостью E = 32 А/ч каждая.

Найдем ток разряда: I = W/V/ K = 250/24/0,8 = 13,2 А. Здесь нам неизвестен КПД бесперебойника, поэтому мы применили его усредненное значение 80%.

При параллельном подключении несколько батарей, их емкость суммируется. В нашем примере время работы котла без электроэнергии будет равно: T = E/I/1,42= (32+32)/13,2/1,42 = 3,4 часа.

3. Какое время автономной работы источника бесперебойного питания считать достаточным?

Здесь нет однозначного ответа. Все зависит от личных предпочтений и особенностей в условиях энергоснабжения. Следует учитывать лишь такой фактор: запас по ресурсу у ИБП и подключенным к нему батареям позволяет эксплуатировать их в более щадящем режиме, увеличивая время безотказной работы. Я считаю, что лучше отталкиваться от 12 часов. Лучше немного переплатить, купив дополнительный блок батарей.

4. Можно ли применять UPS для ПК с дополнительными батареями?

Невозможность использования ИБП для компьютеров обусловлена не только низкой емкостью встроенных аккумуляторов. Такие бесперебойники имеют на выходе напряжения в форме сглаженного меандра. Для котла нужна ровная синусоида.

Бесперебойное питание для газового котла

Обзор 9 источников бесперебойного питания для газовых котлов

— У тебя ИБП дома есть?
— Чагоо?
— Источник Бесперебойного Питания
— Танька чтоль? Дома, привет передает

Боль российских частных домов — нестабильное электричество. Из-за него страдаете не только вы, но и электроника газовых котлов. Когда с сетью всё в порядке, она исправно регулирует тепло, следит за отводом продуктов горения и контролирует пламя. Чтобы тепло не уходило из дома и родные не мёрзли, газовые котлы защищают с помощью ИБП, или UPS (Uninterruptible Power Supply).

Под ИБП для газовых котлов понимают совокупность инвертора и аккумуляторов (АКБ) к нему:

  • инвертор – подаёт на котёл чистый синус, заряжает аккумуляторы и стабилизирует напряжение
  • АКБ – обеспечивает работу инвертора в течение необходимого времени.

Мы составили пошаговую инструкцию по выбору бесперебойника для вашего газового котла.

*Перегрузочная способность — способность ИБП в течение нескольких секунд выдерживать высокие пусковые токи циркуляционных насосов, из-за которых увеличивается нагрузка на прибор.

От чего зависит мощность ИБП

Мощность ИБП зависит от величины подключаемой нагрузки: необходимо, чтобы её хватало на запуск котла и насосов, благодаря которым циркулирует вода в системе отопления.

Обычно с газовым котлом используется циркуляционный насос. У обоих приборов в паспортах указываются потребляемые мощности в Вт или ВА. Казалось бы, нужно сложить эти мощности и подобрать подходящий ИБП. Однако этого недостаточно — причина в особенностях работы насосов.

Насосы работают на электродвигателях, а значит для запуска им нужен большой пусковой ток. Иначе говоря, в момент включения насосы потребляют мощность больше той, что в характеристиках.

Как рассчитать мощность

  1. Чтобы понять, во сколько раз пусковая мощность насоса больше потребляемой, найдите в паспорте класс энергоэффективности. Он обозначается буквами — от A до G. Специалисты рекомендуют умножать потребляемую мощность на 5 для всех классов энергоэффективности, кроме A: для него мощность умножается на 1,3.
  2. Складываем потребляемую мощность котла и пусковую мощность насоса. Сумму умножаем на 1,2 — это коэффициент запаса.

Важно: различайте тепловую и потребляемую мощность котла. Первая мощность — сколько тепла котёл даст дому, варьируется от 1 до 80 кВт. Вторая — сколько электричества потребляет сам котёл, варьируется от 100 до 200 Вт.

В характеристиках, которые дают интернет-магазины, обычно указывается только первая мощность. Вторую можно найти в паспорте прибора. Именно она участвует в расчете мощности ИБП.

Например, котёл потребляет 200 Вт, а насос класса энергоэффективности C — 40 Вт. Полная потребляемая мощность составит: 200+40х5=400 Вт. С учётом коэффициента запаса получаем 400х1,2=480 Вт. Это минимальное значение мощности вашего ИБП.

Выбирайте line-interactive или on-line!

Наибольший интерес представляют линейно-интерактивные и on-line ИБП. Off-line ИБП используются редко из-за невозможности корректировать напряжение в сети. К тому же во многих приборах вместо гладкой синусоиды выходит меандр, который плохо влияет на чувствительную электронику котлов и двигатели насосов. Не советуем брать ИБП с меандром, чтобы не иметь лишних проблем.

Сводная таблица

В следующей таблице вы можете познакомиться с 9 востребованными и эффективными ИБП на рынке, которые разделены на 3 подгруппы. По названиям можно понять, что главный фактор — необходимое время бесперебойной работы.

Также мы учли отапливаемую площадь дома: чем она больше, тем выше потребляемая мощность котла и насосов. В каждой подгруппе представлены модели для домов до 100 кв.м (потребляемые мощности котлов и насосов — 100-150 и 30-50 Вт) и для 100-200 кв.м. (150-200 и 60-100 Вт).

А теперь получше рассмотрим характеристики моделей, изучим отзывы покупателей и посмотрим видеообзоры.

1 группа: ИБП для коротких (до 2 ч) и редких (2-4 раза в год) отключений

ИБП данной подгруппы спасут котёл в населённых пунктах со стабильным напряжением, где отключения электричества возможны только по причине аварий или плановых ремонтных работ. Если в течение нескольких лет вы не сталкивались с внезапными отключениями электричества по неизвестным причинам и ваши приборы работали исправно, но вы хотите подстраховаться от внештатных ситуаций, то эти ИБП для вас.

Рекомендуем использовать один из 2 свинцово-кислотных АКБ: Энергия АКБ 12-55 и Энергия АКБ 12-100.

АКБ для 1 подгруппы

АКБ Энергия АКБ 12-55 Энергия АКБ 12-100
Ёмкость, А*ч 55 100
Цена, руб. 9 900 13 900

Для первых двух ИБП идеальным будет Энергия АКБ 12-55. Для третьего ИБП больше подойдёт Энергия АКБ 12-100. В каждом случае аккумуляторы обеспечат 2-часовую работу ИБП после отключения электричества.

1. ИБПС-12-300N по цене 11 000 ₽

ИБПС-12-300N — единственный off-line прибор в нашем рейтинге. Он вырывается вперёд на фоне остальных off-line ИБП за счёт правильной синусоиды на выходе, поэтому его можно использовать для бесперебойной работы газовых котлов. Единственное условие — напряжение в сети должно быть в пределах 200-240 В.

Время переключения ИБП с домашней электросети на АКБ — до 0,8 с: это больше, чем у линейно-интерактивных и on-line ИБП. Но производители обещают, что котёл переключится на питание от аккумуляторов без остановок.

Основные характеристики ИБПС-12-300N

Параметр Характеристики
Мощность 300 Вт
Входное напряжение 165-242 В
Время переключения на аккумулятор 0,8 с
Форма напряжения синусоида
КПД 90%
Рабочая температура от 0 до +40 °С
Охлаждение естественное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 362х105х76 мм
Масса 2 кг

Отзывы

Покупателям нравится совместная работа прибора со стабилизаторами напряжения: в паре они работают аналогично линейно-интерактивным ИБП. В то же время есть отзывы о не лучшей работе сервисных центров: после ремонта некоторые пользователи продолжали жаловаться на неполадки в приборе.

На видео мастер фирмы-производителя ИБП — Сибконтакт — рассказывает об особенностях подключения ИБП к газовым котлам и перечисляет вспомогательные инструменты, которые помогут правильно установить этот бесперебойник.

2. Энергия ИБП Pro 500 12В по цене 10 800 ₽

Энергия ИБП Pro 500 12В – линейно-интерактивный ИБП на 300 Вт от российского производителя Энергия с расчётным сроком службы 10 лет. ИБП имеет встроенный стабилизатор напряжения с погрешностью менее 5%. Прибор подойдет тем, кому необходима защита от небольших скачков электричества. Гарантия на ИБП 12 месяцев.

Плюсы прибора — универсальная установка, светодиодный дисплей со всей необходимой информацией и эффективное охлаждение с помощью совместной естественной и принудительной вентиляции. АКБ, подключенные к этому инвертору, будут защищены от перезаряда, глубокой разрядки, короткого замыкания и холостой работы.

Основные характеристики Энергии ИБП Pro 500 12В

Параметр Характеристики
Мощность 300 Вт
Входное напряжение 170-280 В
Время переключения на аккумулятор 6 мс
Форма напряжения синусоида
КПД 98%
Рабочая температура от -5 до +40 °С
Охлаждение естественное+принудительное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 345х325х210 мм
Масса 7,3 кг

Отзывы

Покупателям нравится бесшумная работа прибора, компактность и доступная цена.

На видео представитель Энергии рассказывает о линейке ИБП Pro. Здесь можно узнать, в каких случаях применимы приборы из этой серии, какой аккумулятор необходимо подключать и как не прогадать с выбором мощности ИБП.

3. Энергия Гарант 1000 по цене 12 900 ₽

Энергия Гарант 1000 — линейно-интерактивный прибор, который при внезапном отключении электричества обеспечит для газового котла питание 220 В, а при скачках напряжения от сети — 202-238 В, что в пределах погрешности для электрических приборов в России.

Главный плюс прибора — низкая цена при большой мощности 600 Вт. Этого хватит для подключения газового котла и пары циркуляционных насосов. Ещё одно преимущество — непрерывная работа от сети при напряжении 155-275 В. Лишь после выхода напряжения за указанные рамки инвертор переключится на питание от аккумуляторов.

Основные характеристики Энергии Гарант 1000

Параметр Характеристики
Мощность 600 Вт
Входное напряжение 175-275 В
Время переключения на аккумулятор 8 мс
Форма напряжения синусоида
КПД 98%
Рабочая температура от -5 до +40 °С
Охлаждение естественное+принудительное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 210х16х340 мм
Масса 7,8 кг

Отзывы

Покупатели должны оценить информативный дисплей прибора, низкую цену и автоматизированную работу ИБП. Пользователю не придётся постоянно следить за его работой: он самостоятельно переключается с сети на АКБ и обратно, а в случае низкого заряда батареи или некачественного тока зарядки срабатывают интеллектуальные системы защиты.

К сожалению, видеообзора на данную модель нет. Мы предлагаем вам подробнее познакомиться с характеристиками и особенностями прибора с помощью инструкции по эксплуатации.

2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключений

Эти бесперебойники будут незаменимы, если вы живете в доме с нестабильным напряжением, а электричество отключают в самый неподходящий момент.

Для данной подгруппы нужны АКБ помощнее: мы сохранили Энергию АКБ 12-100 и добавили Энергию АКБ 12-200.

АКБ для 2 подгруппы

АКБ Энергия АКБ 12-100 Энергия АКБ 12-200
Ёмкость, А*ч 100 200
Цена, руб. 13 900 27 400

Они обеспечат бесперебойную работу от 3 до 7 часов: например, этого хватит, чтобы переждать ремонт упавшего столба ЛЭП или оборванных проводов после сильного ветра. Для первых двух ИБП рекомендуем использовать АКБ на 200 А*ч. Для третьего вполне подойдет АКБ на 100 А*ч.

4. Энергия ИБП Pro 1000 12В по цене 16 800 ₽

Энергия ИБП Pro 1000 — ещё один представитель линейки Энергии Pro, но мощнее предыдущей модели больше чем в 2 раза. Его характеристик хватит, чтобы защитить большой частный дом 100-200 кв.м, где установлен газовый котёл с потреблением до 150 Вт и несколько насосов общей мощностью 100 Вт.

Остальные характеристики ИБП Pro 1000 совпадают с ИБП Pro 500. Исключением будут более высокая масса и габариты, что не повлияет на установку прибора: его можно поставить на поверхность или повесить на стену.

Основные характеристики Энергии ИБП Pro 1000 12В

Параметр Характеристики
Мощность 300 Вт
Входное напряжение 170-280 В
Время переключения на аккумулятор 6 мс
Форма напряжения синусоида
КПД 98%
Рабочая температура от -5 до +40 °С
Охлаждение естественное+принудительное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 405х385х250 мм
Масса 9,3 кг

Отзывы

Судя по отзывам, бесперебойник Энергии можно эффективно использовать для любых приборов — газовых котлов, автоматических входных ворот и сигнализации. Покупатели ценят быструю доставку при онлайн-заказе, универсальную установку прибора и повышенную точность выходного напряжения — погрешность не более 5%.

Познакомьтесь с техническим паспортом линейки ИБП Pro: здесь можно подробно рассмотреть, насколько информативный дисплей у инвертора.

5. Энергия ПН-1000 по цене 12 900 ₽

Энергия ПН-1000 — универсал, который подойдет и для компьютеров, и для газовых котлов. Его мощность 600 Вт близка к мощности предыдущего представителя Энергии, а цена ниже на несколько тысяч. Основная разница линеек ПН и Pro — в степени защиты приборов от перегрузки по мощности. Поэтому инвертор будет идеальным вариантом для тех, у кого нет чересчур сильных скачков напряжения, котёл не самый дорогой, а насосы не потребляют большой пусковой ток.

Когда подключённая мощность к Энергии ПН-1000 выше заявленной, срабатывает защита. Например, если мощность достигает примерно 720 Вт, инвертор будет работать 30 секунд, после чего выключится. У линейки Pro при аналогичной перегрузке защита сработает через 1 минуту. Чем выше перегрузка, тем быстрее срабатывает отключение прибора — это можно проследить в характеристиках.

Скорости переключения инверторов с сети на АКБ тоже разная. У линейки ПН он происходит за 8 мс против 6 мс у линейки Pro. Поэтому для дорогих котлов с чувствительной электроникой больше подходит вторая линейка.

Основные характеристики Энергии ИБП ПН-1000 12В

Параметр Характеристики
Мощность 600 Вт
Входное напряжение 155-275 В
Время переключения на аккумулятор 8 мс
Форма напряжения синусоида
КПД 98%
Рабочая температура от -5 до +40 °С
Охлаждение естественное+принудительное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 210х160х340 мм
Масса 7,8 кг

Отзывы

Главное, что привлекает покупателей в этом инверторе — качественная сборка от отечественного производителя, адекватная цена и высокий КПД. Из минусов — 10% погрешность выходного напряжения 220 В, что впрочем регламентируется нашими законами как норма.

В видеообзоре владелец Энергии ПН-1000 тестирует работу прибора под нагрузкой. Также он демонстрирует информацию на дисплее — какое напряжение даёт инвертор при работе от сети, а какое — от АКБ.

6. ELTENA (INELT) Intelligent 500LT2 по цене 10 235 ₽

ELTENA Intelligent 500LT2 — инвертор для небольшого дома до 100 кв.м, к которому можно подключать АКБ любой ёмкости. Рассчитан на нагрузку 300 Вт, поэтому батарей в 100 А*ч хватит для 4-часового бесперебойного питания котла. А если вам необходимо обеспечить 8 часов работы, можно смело подключить АКБ ёмкостью 200 А*ч.

Инвертор быстро переключается на АКБ — для этого ему нужно не больше 4 мс. Поэтому производители разрешают подключать его к приборам любого типа, и котлы с насосами не исключение. Инвертор заряжает севшие батареи до 100% за 8-12 часов: это один из лучших показателей среди рассматриваемых моделей в статье.

Основные характеристики ELTENA (INELT) Intelligent 500LT2

Параметр Характеристики
Мощность 300 Вт
Входное напряжение 145-275 В
Время переключения на аккумулятор 4 мс
Форма напряжения синусоида
Рабочая температура от 0 до +40 °С
Охлаждение принудительное
Подключение аккумулятора к инвертору клеммы
Подключение котла к ИБП розетка 220 В
Размеры 129х189х359 мм
Масса 11 кг

Отзывы

Покупатели оценили быстрое переключение инвертора с сети на АКБ: по их словам, газовые котлы отлично это переносят. Минусы — повышенный шум от вентиляторов, поэтому не стоит устанавливать его в жилых помещениях.

Это видеоряд от одного из магазина-реселлера: здесь можно подробно рассмотреть внешний вид инвертора на все 360 градусов.

3 группа: ИБП для совместной работы с генератором электричества

Часто бывает, что напряжение, которое даёт электрогенератор, скачет. Поэтому в игру вступают on-line инверторы, которые безостановочно поддерживают стабильный сигнал. Но без АКБ не обойтись: генераторы запускаются несколько минут. Батареи не дадут выключиться котлу и насосу при переключении с сети на генератор.

Мощных аккумуляторов здесь не нужно: роль источника энергии играет электрогенератор. Мы выбрали Энергию АКБ 12-9 и Энергию АКБ 12-12.

АКБ для 3 подгруппы

АКБ Энергия АКБ 12-9 Энергия АКБ 12-12
Ёмкость, А*ч 9 12
Цена, руб. 1 500 2 100

Для инверторов, которые мы разберем ниже, ёмкости этих аккумуляторов хватит от 8 до 12 минут. Если ваш генератор автоматически запускается при отключении электричества, то лучшим вариантом будет первый АКБ. Если же вам приходится заводить его вручную, советуем взять второй АКБ: так вы не будете второпях бежать в котельную.

7. Helior Sigma 1 KSL-12V по цене 19 350 ₽

Helior Sigma 1 KSL-12V — лучший инвертор для работы с электрогенераторами. Для этого производители предусмотрели в нём специальный режим работы, низкое тепловыделение при продолжительном включении и понятное для любого пользователя подключение. Этот прибор обеспечит бесперебойную работу в домах с любой площадью.

Несмотря на иностранное производство, в инверторе есть русифицированный режим, а значит проблем в общении у пользователя не будет. Вдобавок у прибора один из самых высоких КПД и широкий диапазон входного напряжения.

P-Com Pro 1H — инвертор для работы с любыми приборами от кассовых аппаратов до газовых котлов. Его 800 Вт мощности хватает на котёл в большом доме. Сверхвысокий диапазон входного напряжения 115-295 В при условии не более 50% нагрузки, как обещают производители, гарантируют бесперебойную работу подключённых приборов.

К инвертору подключаются 2 АКБ по 12 В, потому что его зарядное устройство рассчитано на напряжение 24 В. Можно найти АКБ на 24 В, но обычно выбор их невелик, а цена выше.

ELTENA Monolith E1000LT-12V — on-line инвертор мощностью 800 Вт и гарантией 2 года для чувствительного котла в большом доме. Серия Monolith E пришла на смену популярной серии Monolith K, которую сняли с производства.

У прибора самый широкий диапазон входного напряжения в нашем обзоре — 110-300 В при 50% нагрузке. Это особенно важно при нестабильном генераторе в основном от китайских производителей. Однако КПД прибора низкий — 88%, что может уменьшить время работы от АКБ, пусть и незначительно.

Основные характеристики ELTENA Monolith E1000LT-12V

Параметр Характеристики
Мощность 800 Вт
Входное напряжение 110-300 В
Время переключения на аккумулятор 1 мс
Форма напряжения синусоида
КПД 88%
Рабочая температура от 0 до +40 °С
Уровень шума Параметры для расчёта

Параметр Обозначение В чём измеряется Где найти
Ёмкость АКБ Е Ампер-часы (А*ч) В характеристиках аккумулятора
Напряжение подключаемых АКБ V Вольт (В) В характеристиках инвертора
КПД инвертора η доля от 1
Мощность инвертора P Ватт (Вт) См. пример расчёта в начале статьи

Если все параметры вам известны, достаточно подставить их в эту формулу:

Полученное значение и есть количество часов, которое котёл проработает от ИБП.

Время работы котла от ИБП составит: t=100х12х0,95/300=3,8 ч.

Зависит от того, какую цель вы преследуете. Аккумуляторы подключаются либо последовательно, либо параллельно. В первом случае цель — выровнять вольтаж на инверторе и АКБ. Например, инвертор рассчитан на подключение АКБ с напряжением 12 В, а напряжение аккумуляторов всего 6 В. Два подключённых последовательно аккумулятора обеспечат необходимые 12 В.

Во втором случае цель — увеличить ёмкость батареи. Например, вам необходим запас энергии 100 А*ч, но у вас только один аккумулятор на 55 А*ч. Покупка второго АКБ на 45 А*ч и параллельное подключение к первому обеспечит необходимые 100 А*ч.

Как подключать аккумуляторы друг к другу и какие ограничения есть при подключении, смотрите в этом видео:

Единственной категорией ИБП, способной работать без аккумуляторов, является ИБП для компьютеров. Они на несколько минут после отключения электричества обеспечивают бесперебойную работу компьютеров, чтобы пользователь успел сохранить важные данные и безопасно выключить устройство. Конечно же это не устроит котёл, который потребляет гораздо большую мощность и нуждается в бесперебойной работе несколько часов.

На выходе у электрогенератора часто вместо правильного сигнала (чистая синусоида с напряжением 220 В и частотой 50 Гц) наблюдается искажённый. Здесь на помощь приходит on-line ИБП: он преобразует плохой переменный ток от генератора в постоянный, а затем обратно в переменный, но уже с правильными параметрами.

Ещё одна причина подключить on-line ИБП между генератором и котлом — долгое время включения генератора. Когда электричество пропадает, автоматика генератора получает сигнал на включение, но срабатывание самого генератора происходит спустя 10-120 секунд. За это время котёл и насос успевают отключиться.

Электрогенератор можно воспринимать как аналог аккумуляторов: он питает ИБП электричеством, причём гораздо дольше, чем АКБ. Но рекомендуем вам не отказываться от покупки аккумуляторных батарей, чтобы не допустить отключения приборов при длительном запуске генератора.

Здесь лучше рассматривать составляющие ИБП — инвертор и аккумулятор по отдельности. Большинство инверторов работают при температуре от 0 до +40 °С. Это значит, что достаточно будет позаботиться о них зимой.

С аккумуляторами немного сложнее. Идеальная температура для их хранения — 0°С, а для работы — 25 °С. Старайтесь держать температуру в этих пределах и не ставьте АКБ около труб отопления. При более высоких температурах батареи быстрее разряжаются и срок их эксплуатации сокращается.

Делитесь собственным опытом в комментариях, если уже имели дело с бесперебойниками для котла. А если только собираетесь приобрести ИБП, укажите марку своего котла и качество напряжения в сети — мы постараемся подобрать для вас идеальный прибор из нашего обзора.

Бесперебойное питание для газового котла

Как выбрать ИБП для газового и твердотопливного котла

Закрытая водяная система не работает без электричества, поскольку циркуляцию теплоносителя обеспечивает насос. Отопительные агрегаты с микропроцессорными блоками управления тоже питаются от электросети. Отсюда вывод: хозяину частного дома желательно обзавестись источником бесперебойного питания (сокращенно – ИБП) на случай аварийного отключения электроэнергии. Мы подскажем, как выбрать ИБП для котла отопления любого типа – газового, твердотопливного, пеллетного или дизельного.

3 критерия выбора блока питания

Начнем с постановки задачи. При отключении света «бесперебойник» для котла должен моментально взять на себя функцию внешнего источника питания и поддерживать работу отопительного оборудования, пока электроснабжение не возобновится.

Упрощенно принцип работы ИБП выглядит так: в обычном режиме блок преобразует переменный ток в постоянный и заряжает аккумулятор. Когда напряжение в сети исчезает, происходит обратный процесс – постоянный ток батареи преобразуется в переменный, который подается на котел.

Принцип действия аппарата бесперебойного питания

В интернет-магазинах продается несколько разновидностей устройств резервного электропитания, цена блоков колеблется в широком диапазоне. Чтобы выбрать подходящий ИБП без лишних переплат, учитывайте 3 фактора:

  • потребляемая мощность котла и другого оборудования – дополнительных насосов, вентиляторов, электроприводов на смесительных клапанах, терморегуляторов;
  • длительность автономной работы;
  • качество электроэнергии в районе проживания.

Примечание. Некачественное электроснабжение подразумевает частые отключения, сильные перепады напряжения в сети либо применение бензинового генератора.

Как определить мощность ИБП

Поскольку во всех современных системах отопления задействовано от 1 до 10 циркуляционных насосов, «бесперебойник» обязан выдерживать высокие пусковые токи. В момент включения агрегата данный показатель возрастает минимум в 2 раза (на более мощных насосах системы водоснабжения – в 3 раза). Мощность блока питания считаем так:

  1. Выясняем энергопотребление каждой единицы оборудования – котла, отдельно стоящих циркуляционных насосов, вентиляторов либо дымососов ТТ-котла, электроприводов, пеллетных/дизельных горелок.
  2. Суммируем полученные данные, результат умножаем на 2.
  3. Подбираем ИБП, чья мощность равна или больше полученной цифры.

При расчете производительности ИБП надо суммировать энергопотребление всех насосов в котельной

Если подходить скрупулезно, то надо бы удваивать только мощность двигателей насосов и вентиляторов, ведь электроника не создает пусковых токов. Но доля электронных систем в общем энергопотреблении настолько мала, что считать ее отдельно нет смысла.

Справка. Потребляемая мощность газового настенного котла прописана в паспорте агрегата либо на табличке, прикрепленной к корпусу. У большинства насосов параметр указан на торце, рядом с винтом, как показано ниже на фото.

Пример. Газовая котельная установка потребляет 130 Вт, дополнительный перекачивающий агрегат – 82 Вт. Минимальная мощность источника бесперебойного питания составит (130 + 82) х 2 = 424 Вт.

Для расчетов берется значение мощности, потребляемой насосом на самой высокой скорости вращения ротора

Продолжительность работы

Сколько времени будет продолжаться работа газового котла от ИБП, определяет домовладелец из личного опыта. Только вы знаете длительность отключений электроэнергии в месте проживания. Основываясь на этих данных, выбирайте 1 из 2 видов «бесперебойников»:

  1. Когда свет пропадает на 10–15 минут, достаточно иметь блок со встроенным аккумулятором. Если отключение затянется на 30–60 минут, вы сможете корректно завершить работу любого теплогенератора – газового или твердотопливного. Еще останется запас на остывание здания, ощущение холода появится через 1–1.5 часа.
  2. При более длительных перерывах электроснабжения понадобится ИБП с внешним аккумулятором. Обратите внимание: обычно батарея не продается в комплекте с прибором, ее придется купить отдельно.

Совет. Если электричество отсутствует сутками, «бесперебойник» с аккумуляторами обойдется слишком дорого. Дешевле приобрести бензиновый электрогенератор + стабилизатор напряжения. Более кардинальный способ – смонтировать самотечное отопление с энергонезависимым газовым/дровяным котлом.

Как нетрудно догадаться, длительность работы отопления зависит от 1 показателя – емкости батареи, мощность блока не играет роли. Например, ИБП с внешним аккумулятором 60 ампер-часов сможет поддерживать наш теплогенератор с насосом (212 Вт) в течение 2 ч. Возьмем батарею на 75 Ач – получим около 3 ч рабочего времени.

Четко рассчитать продолжительность работы котла от «бесперебойника» с аккумулятором довольно сложно. Причина – непостоянное потребление энергии:

  • газовый отопительный агрегат периодически останавливает и разжигает основную горелку;
  • автоматика ТТ-котла управляет вентилятором, выполняет продувку топки, иногда отключает насос;
  • в пеллетной горелке стоит 2 двигателя (шнек и нагнетатель) плюс элемент автоматического розжига, перечисленное оборудование управляется контроллером.

Чтобы подобрать емкость аккумуляторной батареи, предлагаем воспользоваться таблицей, в ней указано приблизительное время автономной работы в зависимости от энергопотребления и величины заряда. При выборе делайте запас 10…20% на пусковые токи электромоторов.

Качество электроснабжения

Прежде чем выбирать ИБП для газового котла или теплогенератора другого типа, замерьте перепады напряжения в домовой электросети. Проблема заключается в следующем: далеко не всякий «бесперебойник» может нормально функционировать при падениях ниже 180 вольт. В подобных случаях наблюдается 2 сценария (зависит от модели аппарата):

  1. Прибор подает сигнал об отсутствии тока и начинает отнимать энергию у аккумулятора, хотя в действительности свет не отключался. Батарея быстро садится, ресурс сокращается.
  2. ИБП просто отключается, показывая ошибку и подавая звуковой сигнал. Следом останавливается теплогенератор вместе с другим оборудованием.

Вывод. При наличии глубоких просадок сетевого напряжения следует выбирать ИБП со встроенным инверторным стабилизатором, способным выравнивать перепады в диапазоне 140…300 вольт. Если вы уже приобрели обычный «бесперебойник», придется докупать отдельный стабилизатор.

Требование также относится к бензиновым/дизельным генераторам. Эти агрегаты плохо поддерживают частоту тока 50 Гц (исключая дорогие модификации), то есть, выдают неправильную синусоиду на выходе. Электрогенератор подключается к котлу через ИБП с инверторным стабилизатором и отдельное устройство автоматического пуска (блок АВР). Электростанция должна запускаться сама – вдруг хозяев не окажется дома, когда отключат свет.

Как выбирать ИБП для газового котла

Когда мы выяснили потребляемую мощность, величину заряда аккумулятора и способы выравнивания напряжения, можно переходить к выбору самого «бесперебойника». Интернет-магазины предлагают источники питания с 3 видами архитектуры:

  • аппараты типа off line;
  • линейно-интерактивные ИБП;
  • блоки непрерывного действия типа on line.

Принцип работы офлайн «бесперейбоника» простой – какое напряжение входит в блок, такое и выходит. Если сеть сильно падает, прибор использует энергию батареи. Онлайн-аппарат работает иначе: сначала входной ток выпрямляется, «загоняется» в строгие рамки – 220…230 В, 50 Гц, затем снова преобразуется в переменный и направляется потребителю. Линейно-интерактивный ИБП – это блок off line со встроенным стабилизатором.

Справка. Стоимость «бесперебойников» зависит от архитектуры, мощности и диапазона входного напряжения. Пример: китайский ИБП «Люксеон» (Luxeon) 0.3 кВт типа онлайн стоит около 60 у. е., аналогичный интерактивный – 100 у. е. Если нужна мощность 700 Вт, то стоимость увеличивается до 210 и 160 у. е. соответственно.

Какой «бесперебойник» лучше выбрать для газового котла:

  1. Для поддержания работы теплогенератора лучше всего подходят ИБП непрерывного действия (онлайн) с возможностью подключения внешних аккумуляторов. Приборы off line не годятся.
  2. Если мощность потребления не превышает 0.5 кВт, а продолжительность отключения – 1 час, подойдет линейно-интерактивный блок со встроенной батареей.
  3. Резервный источник должен давать на выходе чистую синусоиду, это важно для нормальной работы электродвигателей насосов. ИБП для бытовой техники или компьютеров не подойдут для котлов, поскольку выдают так называемую аппроксимированную синусоиду или квазисинусоиду.
  4. Чтобы не покупать отдельный стабилизатор, выбирайте аппарат, способный сгладить перепады напряжения в электросети. Существуют модели, выравнивающие напряжение в широком диапазоне – от 120 до 300 вольт, правда, такие ИБП стоят дороже обычных.
  5. При использовании генератора нужно стабилизировать не только напряжение, но и частоту тока. Здесь нужен «бесперебойник» типа онлайн с инвертором, другие использовать бессмысленно.
  6. Импортные настенные котлы нередко чувствительны к расположению фазы. Если вставить вилку в розетку неправильно, агрегат уходит в ошибку. Для такого отопителя присматривайте блок питания со сквозным «нулем».

Ступенчатая и аппроксимированная форма выходного сигнала не подходит для отопительной техники

Разъяснение по поводу компьютерных ИБП. Аппроксимированная синусоида на выходе таких аппаратов хорошо воспринимается электроникой, а вот асинхронные двигатели насосов сильно греются, гудят и быстро выходят из строя. Вот почему необходим «бесперебойник» с правильной синусоидой.

Новый блок резервного питания лучше сразу проверить. Подключите аппарат к газовому котлу согласно инструкции и попробуйте запустить агрегат в режим отопления. Если автоматический розжиг не сработает, блок нужно менять на другую модель.

Бытовой ИБП для твердотопливного котла выбирается аналогичным образом – определяется мощность электроустановок и контроллера, качество электроснабжения и длительность автономного режима. Дальше следуйте нашим советам или рекомендациям, озвученным на видео:

«Бесперебойник» и автомобильный аккумулятор

Использовать свинцово-кислотные батареи от легкового авто в паре с ИБП крайне нежелательно. Но многие домовладельцы все равно это делают, главный аргумент – более низкая цена источника питания. Почему нельзя эксплуатировать бесперебойный блок с автомобильным аккумулятором:

  1. Батареи для автомобилей являются стартерными, их задача – выдать большой пусковой ток, потом снова зарядиться до максимума. Для ИБП нужны тяговые аккумуляторы, сделанные по технологии GEL либо AGM.
  2. Автомобильная батарея боится глубокого разряда, случится 2–3 таких цикла и ее емкость значительно уменьшится.
  3. В процессе зарядки кислотный аккумулятор выделяет в помещение вредные газы и водород. В определенных условиях он может взорваться – это общеизвестный факт.
  4. Из свинцово-кислотного аккумулятора будет быстро выкипать электролит, придется постоянно следить за уровнем и доливать дистиллированную воду, проверять плотность и так далее.
  5. Срок службы специализированных гелевых батарей составляет 6–10 лет, автомобильный не «проживет» и половины указанного срока.

Отсюда вывод: не эксплуатируйте ИБП для газового котла с аккумулятором от авто, разве что в крайнем случае, как временный источник питания. Лучше приобрести специализированные тяговые батареи и не беспокоиться.

Заключение

Чтобы успешно выбрать ИБП для котла, надо выявить все проблемы, связанные с электроснабжением вашего загородного дома. Выясните заранее диапазон перепадов напряжения, зафиксируйте длительность и частоту отключений. Решить задачу поможет реле напряжения с дисплеем – недорогой прибор, отключающий электричество при скачках во внешней сети.

Дальше посчитать мощность и подобрать «бесперебойник» гораздо проще. Если используете автономную электростанцию (генератор), узнайте параметры выходного напряжения, которое должен обрабатывать блок резервного питания.

Бесперебойное питание для газового котла

Выбор источника бесперебойного электропитания для системы отопления загородного дома

Статья подготовлена при участии компании CyberPower Systems

В преддверии нового отопительного сезона многие владельцы загородных домов задумываются над вопросом, что будет с системой отопления в случае отключения электропитания. Независимо от того, что явилось причиной блэкаута — обрыв проводов, перегрузка подстанции или масштабная авария, запоминаем главное правило. Современной системе отопления необходим надёжный источник бесперебойного электропитания, который, в случае необходимости, сможет заменить основную сеть.

  • Для чего котельной требуется резервный источник электроэнергии.
  • Как выбрать источник бесперебойного питания (ИБП/UPS).
  • Какие нюансы нужно учесть при выборе аккумулятора для ИБП.

Особенности выбора ИБП для котельной

Котельная современного загородного дома — это сложная энергозависимая инженерная система. Для бесперебойной работы системы отопления требуется постоянное обеспечение электроэнергией котла и насосов, которые обеспечивают циркуляцию теплоносителя по трубам. В случае отключения электричества, циркуляционные насосы перестают работать, отключается блок управления котла, а система отопления останавливается.

При длительном отключении электроэнергии зимой это, помимо существенного снижения уровня комфорта в загородном доме, может привести к заморозке системы отопления или к возникновению аварийной ситуации. Например, если сердцем системы отопления является энергонезависимый твердотопливный котёл, то при исчезновении электричества сразу отключатся циркуляционные насосы.

Дровяной или угольный котёл, в силу своей конструкции, продолжит работу и будет нагревать теплоноситель, который уже не прокачивается по трубам системы отопления. В случае, если циркуляция жидкости в системе отопления осуществляется принудительным способом (теплоноситель прокачивается насосом), а не смонтирована система отопления с естественной циркуляцией (гравитационного типа), теплоноситель может закипеть или, в худшем случае, просто взорваться.

Избежать подобных неприятностей можно, если смонтировать систему резервного питания отопительного оборудования.

Надёжная и бесперебойная работа современных отопительных котлов, например газовых, пеллетных или дизельных, так же, как и всей системы отопления, полностью зависит от наличия в доме электроэнергии. Электричество запитывает важнейшие узлы котла – циркуляционный насос и блок электронного управления. В случае отключения электроэнергии подача тепла прекращается.

На первый взгляд кажется, что смонтировать систему резервного питания для котельной — не очень сложно. Например, достаточно подключить к котлу недорогой «компьютерный» бесперебойник или смастерить систему на основе обычных автомобильных аккумуляторов. Это мнение ошибочно, т.к. для работы котла от ИБП нужно, чтобы он отвечал определённым требованиям.

Выбор правильного источника бесперебойного питания

Как уже говорилось выше, современный котёл — это сложное оборудование, снабженное микропроцессорным блоком управления, чувствительным к скачкам напряжения и, что особенно важно, — к качеству электроэнергии.

В зависимости от конструкции, бесперебойники обеспечивают выходное напряжение двух форм — чистый синус и аппроксимацию синусоиды. Причём, последнюю форму синусоиды — т.н. меандр (прямоугольная форма выходного сигнала) выдают недорогие бесперебойники, предназначенные, например, для использования с простым оборудованием, не чувствительным к форме входного напряжения.

ИБП этого типа, помимо малой ёмкости встроенной батареи, неспособной обеспечить долговременную работу котельного оборудования, совершенно не подходят для запитки микропроцессорных плат котлов, т.к. блок управления воспринимает меандр (или квазисинусоиду), как ошибку. Циркуляционный насос если и запустится, то будет работать с перебоями и повышенным шумом, также существенно сократится его ресурс. Кроме этого, дорогостоящее оборудование может просто выйти из строя.

И это лишь один из нескольких важных нюансов, которые необходимо учесть при выборе ИБП для котельной. Помимо формы выходного сигнала, надо учесть возможность ИБП выдерживать высокие пусковые токи. Это связано с тем, что многие приборы, к примеру, погружные насосы, сами по себе уже являющиеся достаточно мощными потребителями электричества, при старте увеличивают потребление в 2-3 раза превышающее свою номинальную мощность.

Отсюда: одна из важнейших характеристик, это возможность ИБП выдерживать 2-х/3-х кратное превышение мощности от номинала в течение 15-30 секунд. А в целом, всегда подбирайте ИБП для котельной с необходимым запасом как по мощности ИБП, так и по ёмкости аккумуляторов, исходя из расчёта достаточного обеспечения электричеством всех потребителей.

Идём дальше. Принцип действия резервного питания можно описать простым алгоритмом. При включении в сеть, через встроенное в ИБП зарядное устройство происходит зарядка аккумулятора или аккумуляторов (если используется несколько батарей). Одновременно через ИБП ведётся подача электроэнергии на потребители — котёл, циркуляционные насосы и т.д. При полной зарядке аккумулятора зарядник автоматически отключается, и питание системы происходит напрямую от электросети, через ИБП в т.н. штатном режиме.

В случае отключения электричества бесперебойник обеспечит подачу электроэнергии от аккумулятора (преобразовав его из постоянного в переменный 220 В, 50 Гц) на котельное и на другое подключенное оборудование. Подача энергии будет осуществлять до тех пор, пока не будет восстановлено электроснабжение дома, или пока не разрядятся аккумуляторы.

В отличие от бензинового или дизельного генератора, ИБП могут быть установлены в любом помещении, практически не требуют обслуживания, кроме замены раз в несколько лет аккумуляторных батарей, мгновенно восстанавливают электропитание и бесшумны в работе.

Также, выбирая бесперебойник для котла, нужно определиться с рядом ключевых требований, которые предъявляются к этому оборудованию. По принципу работы все ИБП делятся на три больших группы.

  1. Офф-лайн (off-line) ИБП.
  2. Линейно-интерактивные устройства.
  3. Он-лайн (on-line) модели непрерывного действия.

Чтобы сделать осознанный выбор, необходимо разобраться в отличиях между этими ИБП.

Офф-лайн бесперебойники не имеют встроенного стабилизатора, а в настройках аппарата зафиксирован диапазон допустимого напряжения сети, например от 180 до 250 В. При понижении или скачках напряжения за рамки диапазона входного напряжения (а это часто бывает в загородных поселениях), устройство расценит это как сигнал к переключению питания котельной от аккумуляторов. При возвращении уровня напряжения к установленным номиналам бесперебойник снова переключится на питание от основной сети. Т.е. при любых скачках будет происходить излишне частое переключение ИБП: сеть/аккумуляторы.

Помимо отсутствия защиты подключенного оборудования от перепадов напряжения, работа бесперебойника в этом режиме приведёт к частому циклу заряд/разряд аккумуляторов, что снизит срок их службы. Кроме этого, при выборе ИБП этого типа, к нему дополнительно придётся приобретать стабилизирующее устройство для защиты оборудования.

В отличие от off-line, линейно-интерактивные устройства, хотя и имеют граничные показатели допустимого напряжения, дополнительно снабжены стабилизатором напряжения, защищающим оборудование от скачков напряжения. Кроме простой подачи напряжения, ИБП этого типа позволяют скорректировать его в определенных пределах (около 20%), но обычно эта регулировка ступенчатая.

Он-лайн бесперебойники, или ИБП непрерывного действия, являются, на первый взгляд, самым оптимальным оборудованием, подходящим для использования в связке с отопительным котлом, требовательным к качеству напряжения и его частоте. ИБП этого типа, за счёт своих конструктивных особенностей, «вытягивают» напряжение до нужного нам качества, подавая на потребитель 220 В 50 Гц.

В таком бесперебойнике установлен инвертор, который работает по схеме двойного преобразования поступающего тока. Т.е. сначала переменный ток преобразуется в постоянный, далее он преобразуется ещё раз в нужный для работы оборудования переменный ток стабильного качества. При всех плюсах он-лайн топологии, есть один существенный минус, на который обязательно нужно обратить внимание.

Из-за того, что система работает по принципу двойного преобразования, подключенные батареи все время задействованы. Это в разы по сравнению с линейно-интерактивной топологией снижает ресурс батарей, а батареи, в свою очередь, являются достаточно дорогим удовольствием, в малых мощностях перекрывая по стоимости сам ИБП.

Для полноценной работы системы бесперебойного электропитания, для котельной, будет, более чем достаточно линейно-интерактивного устройства, так как по сумме потребительских характеристик это представляется оптимальным выбором.

Важный момент: обычно у ИБП начальной мощности с внешними батареями напряжение питания составляет 12 В или 24 В и далее по нарастающей — 36, 48 В, в зависимости от мощности, т.е. при 24 В требуется подключение как минимум 2-х батарей, что не всегда экономически целесообразно. Поэтому, выбирая качественный бесперебойник, смотрим в его технических характеристиках, сможет ли он работать на необходимом минимуме, т.е. от 1-й батареи на 12 В.

Также обращаем внимание на скорость перехода режимов переключения аккумулятор/сеть (время переключения не должно превышать 6 м/с – 10 м/с), максимальное количество батарей, которые можно подключить к ИБП. Последний параметр важен, если в дальнейшем планируется расширить возможности системы и, нарастив ёмкость батарей, подключить к системе резервного питания дополнительных потребителей или увеличить время автономной работы.

Выбор аккумулятора для источника бесперебойного питания

Стоимость аккумуляторов может составлять свыше 50% от цены всей системы бесперебойного питания. Поэтому к их выбору нужно относится так же ответственно, как и к выбору бесперебойника. При этом к батареям для построения системы резервного питания предъявляются особенные требования.

Обычные стартерные аккумуляторные батареи, требующие периодического обслуживания и выделяющие в процессе работы пары серной кислоты, не предназначены для использования в закрытом помещении в непосредственной близости от людей. Более того, стартерные АКБ не предназначены для автономного питания и моментально выйдут из строя после 2-3 раз разряда.

Возникает вопрос, что же выбрать? Запоминаем второе правило: для использования с ИБП лучше всего подходят гелевые батареи GEL (Gelled Electrolite) или аккумуляторы, построенные на технологии AGM (Absorptive Glass Mat). Несмотря на малопонятную на первый взгляд аббревиатуру, оба типа аккумуляторов являются свинцово-кислотными, но отличаются друг от друга типом использованной технологии.

В AGM аккумуляторах между свинцовыми пластинами находятся плотно сжатые с двух сторон стекловолокнистые маты — сепараторы (они действуют, как губка, не позволяя кислоте растекаться), пропитанные электролитом.

В GEL батареях электролит также находится между пластинами, но за счёт добавления двуокиси кремния он доведён до желеобразной массы — геля.

Отсюда — электролит в этих необслуживаемых батареях не расплёскивается. В ходе химической реакции газов, вода распадется на водород и кислород, но, при рекомбинации, ионы этих химических элементов не испаряются, а остаются в замкнутом герметичном пространстве батареи, «возвращаясь» обратно в электролит, который сохраняет свои свойства на протяжении 5-10 лет.

Это увеличивает срок службы резервной системы электроснабжения котельной, а оба типа аккумуляторов можно использовать в закрытых помещениях, снабжённых только естественной системой вентиляции.

Среди преимуществ аккумуляторов этих типов можно выделить: возможность эксплуатации в широком диапазоне температур от -30 до + 50-60 °C. Также их можно устанавливать в любом положении, кроме не рекомендованного производителем «вверх ногами».

Технология AGM новее, чем GEL. Надо учесть, что гелевый аккумулятор весьма чувствителен к перезаряду и выходит на номинальную ёмкость только спустя 15-20 циклов разряд/заряд, но, в отличие от AGM, выдерживает большее количество этих циклов, а также лучше выдерживает разряд при недозарядке. Например, если случилось повторное отключение электричества, а также полностью восстанавливают емкость после глубокого разряда.

В активе AGM аккумуляторов (при одинаковой ёмкости) – более низкая цена, чем у гелевых, более высокая мощность отдачи тока (что важно при запуске мощного оборудования, например насоса), высокая скорость зарядки. Но при этом аккумуляторы данного типа не «переносят» недозарядку и меньше работают при глубоком разряде. В случае разрядки недозаряженного аккумулятора (например, повторно отключили свет, и котёл снова работает от ИБП) ёмкость батареи необратимо снижается.

Выводы: при построении индивидуальной системы бесперебойного электроснабжения системы отопления коттеджа необходимо учесть множество нюансов, начиная от выбора оборудования, расчёта мощности ИБП и заканчивая монтажом оборудования. Всё это требует профессиональных знаний, которые можно приобрести, придерживаясь советов наших экспертов и изучая советующие темы на портале.

Бесперебойное питание для газового котла

Лучшие ИБП для газовых котлов отопления

Современные газовые котлы отопления – это «умные» устройства, сложная электроника которых позволяет с высоким КПД поддерживать в доме комфортную температуру. Наличие панели управления и циркуляционных насосов делает подобные системы сильно зависимыми от качественного и бесперебойного электропитания.

Источник бесперебойного питания для системы отопления частного дома должен удовлетворять ряду обязательных требований, которые позволят вашему котлу и циркуляционным насосам работать корректно, надежно и без ошибок:

  1. Наличие чистого синусоидального выходного сигнала, который критично необходим для насосов. Это означает, что обычные UPS для компьютеров (APC Back-UPS, IPPON Back Office и т.п.) с меандром/аппроксимированной синусоидой на выходе не подходят.
  2. Наличие сквозной нейтрали для корректной работы датчика пламени фазозависимых котлов. В связи с этим многие европейские марки не подходят.
  3. Наличие мощного зарядного устройства (от 5А), которое позволяет подключать внешние аккумуляторы, необходимые для обеспечения длительной автономной работы в случае отключения электричества.
  4. Запас по мощности у прибора не менее 40% по отношению к сумме электрических мощностей автоматики отопления и циркуляционных насосов.

На нашем рынке представлено три типа решений для котла отопления:

  1. Источники типа off-line без стабилизатора напряжения. Самые популярные: Teplocom, Сибконтакт, МАП Энергия.
  2. Бесперебойник типа line-interactive с примитивной релейной стабилизацией. Популярные марки Sven, Энергия ПН, Ruself, Volter.
  3. ИБП типа on-line с высокоточной стабилизацией двойного преобразования. Марки: Lanches, Stark, East, Salt, Eltena (Inelt), Helior (UPD: ушел с рынка РФ).

Как правильно выбрать тип ИБП для котла отопления?

Бюджетные комплекты для настенных котлов

Бесперебойники этого класса обеспечивают:

  1. Моментальную стабилизацию напряжения с точностью 1% (у line-interactive точность в 10 раз ниже, переключения обмоток при помощи реле могут вызвать ошибку в автоматике)
  2. Защиту от сетевых помех (ЭМП) и всплесков напряжения
  3. Бесперебойное питание с переключением на работу от аккумуляторов за 0 сек. (line-interactive переключается за 20мс с помехами в форме выходного сигнала)
  4. Идеальный «синус» на выходе с искажениями (КНИ) менее 3%
  5. Наличие сквозной нейтрали для корректной работы фазозависимых котлов
  6. Выходную мощность 800Вт (1000ВA) и выше

Рейтинг лучших ИБП для газовых котлов типа on-line

Топ составлен на основе статистики продаж, количества сервисных случаев и экспертного мнения наших специалистов.

I. ИБП с одним внешним аккумулятором (12В)

Модели с подключением одной внешней батареи мы рекомендуем использовать с небольшими котлами отопления с максимальной нагрузкой до 300-400Вт для малого или среднего времени автономной работы. На рынке представлены 2 значимые модели:

1 место. Eltena (Inelt) Monolith E 1000LT-12v

Новая модель в линейке Monolith от компании Инелт. Продукт китайского завода Kehua Tech (www.kehua.com), адаптированный под российский рынок.

  • Хороший диапазон входных напряжений 110-300В без перехода на АКБ.
  • Зарядный ток 12А, который актуален при подключении АКБ емкостью до 250Ач.
  • Высокая цена за прибор
  • Новая модель на 12В для производителя

2 место. Helior Sigma 1 KSL-12V (больше не представлен в РФ)

Этот бесперебойник, адаптированный нашими инженерами под российские условия, производства корпорации Helior (www.heliortec.com) стабильно занимает первые строчки в отчетах продаж уже не первый год. Причины популярности помимо доступной цены:

  • Самый низкий уровень шума вентиляторов среди аналогов (скорость вращения зависит от нагрузки)
  • Есть специальный режим работы от генератора (расширяется допустимый диапазон входящей частоты)
  • Компактные размеры и возможность эксплуатации в двух положениях
  • Достаточно высокая надежность при работе с системами отопления
  • Относительно узкий диапазон допустимых значений входящего напряжения, которые источник может «вытянуть» без перехода на АКБ.
  • Средний ток заряда, который позволяет подключать батареи емкостью от 30 до 150Ач.

II. Лучшие ИБП на 24В под два внешних аккумулятора

Модели с подключением двух внешних аккумуляторов проявили себя более устойчиво на длительном времени автономной работы в условиях высоких нагрузок. Последовательное подключение на 24В позволяет в два раза снизить ток нагрузки как на батареи, так и на инвертор источника, что положительно отражается на надёжности в условиях повышенной нагрузки и наличия пусковых токов.

1 место. Stark Country 1000 online 16A (24В)

Первую строчку в нашем рейтинге лучших ИБП занимает Старк Кантри Онлайн на 24В, который производится на крупнейшем тайваньском предприятии Voltronic Power (www.voltronicpower.com.tw). Заметим, что ещё в 2017 в Россию поставлялись модели только на 36В. В 2018 году произошло обновление модели, которая теперь рассчитана на подключение двух внешних аккумуляторов.

  • Минимальное количество сервисных случаев
  • Высокий и настраиваемый ток заряда до 16 ампер для подключения АКБ больших емкостей
  • Привлекательный дизайн передней панели
  • Широкий диапазон входных напряжений от 110 до 300В.
  • Ограниченная информативность дисплея
  • Средний уровень шума
  • Высокая цена

Бесперебойник Stark Country 1000 online 16A рекомендуется использовать для домов с отапливаемой площадью 200-400кв.м. с потребностью в среднем и длительном времени автономной работы (8-16часов). Так, например, в комплекте с двумя аккумуляторами по 200Ач способен автономно питать газовый котел с насосами в коттедже площадью 350м в течение

13ч. Доступны к продаже однофазные модели мощностью 2кВа, 3кВа, 6кВа и 10кВа – для бесперебойного питания дополнительной нагрузки или всего дома.

2 место. Lanches L900Pro-H 1kVA (24V)

ИБП с 2 АКБ на 100Ач на длительную автономную работу

Вторую ступеньку пьедестала лучших занимает бесперебойник Ланчес, производства одного из крупнейших концернов EAST Group Limited (www1.eastups.com). Многолетняя практика нашей работы подтверждает высокое качество и надежность UPS этого производителя. Добавим, что широкий модельный ряд, высокая отказоустойчивость и выход источников прогрессивного четвертого поколения стал для нас определяющим в выборе производителя, на базе которого мы предлагаем решения по бесперебойному электропитанию для всего дома. Некоторые наши проекты вы можете посмотреть в этой статье.

  • интеллектуальное управление охлаждением ИБП (сниженный уровень шума)
  • лучшее сочетание цена/качество на рынке
  • настраиваемый в ток заряда (1-6А)
  • корректная работа с бытовыми генераторами
  • широкий диапазон допустимого входного напряжения без перехода на работу от аккумуляторов
  • технология Advanced battery management для максимально корректного заряда АКБ
  • компактные размеры и современный дизайн
  • максимальная емкость внешних АКБ ограничена совокупной ёмкостью 240Ач.

Также отметим, что в ассортименте имеются ИБП со встроенными аккумуляторами на автономную работу 20-30 минут, что делает этот источник отличным выбором в том случае, если у вас уже установлен генератор с автоматическим запуском. Пример подобной системы в нашем видео-ролике.

3 место. Salt UDC9101H

Третье место занимает продукт под маркой Salt завода Kstar, который широко вышел на наш рынок в 2018 году и с тех пор замечательно себя зарекомендовал как надежное и оптимальное по соотношению цена/качество решение.

  • минимальный уровень шума на нагрузках до 200-300Вт
  • настраиваемый в широком диапазоне ток заряда (1-12А)
  • отображение оставшегося времени работы в автономной режиме
  • работа в широком диапазоне входного напряжения без перехода на аккумуляторы
  • технология ABM (“умный” заряд) продлевает жизнь батарей
  • необходимость стартовой настройки ИБП для корректной работы

Если стоит задача бесперебойного питания газового котла и насосов мощностью 150-400Вт на время до 8-10 часов, то выбор этого ИБП будет одним из самых удачных.

4 место. Helior Sigma 1KSL 24V (больше нет в РФ)

Модель на 24В наследует все положительные и слабые стороны модели на 12В, но позволяет подключить увеличенный в 2 раза батарейный банк. В итоге, Helior Sigma 1KSL – оптимальный вариант для бесперебойного питания котла и насосов среднего коттеджа (200-350м.кв.) с невысокой или средней автономией (до 6-8 часов). В линейке производителя имеется модель со встроенными аккумуляторами Helior Sigma 1 KL для автономии до 30минут – рекомендуем при наличии генератора с автоматическим запуском.

5 место. Tieber (Zenon) T1000 24V 12A (снят с производства)

На 4 месте расположились два полностью идентичных источника с разным дизайном передней панели производства международного концерна K-Star (www.kstarpower.com). ИБП несут службу в домах тысяч наших клиентов по всей России. К положительным сторонам можно отнести:

  • Приемлемая цена
  • Высокий зарядный ток, который позволяет подключать аккумуляторные батареи большой ёмкости для увеличенного времени резервного питания
  • Широкий диапазон допустимых напряжений по входу – от 110В до 290В.
  • Хорошая надёжность при правильных условиях эксплуатации
  • Большое количество параметров для отображения на дисплее
  • Подключать можно АКБ начиная с 55 Ампер (высокий ток заряда)
  • Средний уровень шума

На Zenon и Tieber следует обратить внимание в случае необходимости обеспечить длительное время автономной работы (более 10 часов) при низком качестве питающей сети. В конце 2016 года источник получил обновление и сейчас доступен к заказу. В случае, если мощность котла и всех циркуляционных насосов превышает 600Вт следует обратить внимание на комплекты мощностью 2000Вт (1600Вт) или даже 3000Вт (2700Вт).

Топ бесперебойников на 36 вольт по 3 АКБ

Комплект с 3 аккумуляторами по 100Ач для длительного времени автономной работы

Бесперебойники на 36В первые появились на нашем рынке. 3 внешних аккумулятора позволяют обеспечить максимально возможное время автономной работы и снизить ток нагрузки на батареи и инвертор, что положительно сказывается на надёжности, в том числе на нагрузках, близких к максимальной.

1 место. Lanches (East) L900Pro-H 1kVA

Первое место в рейтинге занимает продукт крупного китайского концерна East (www.eastups.com). Сильные стороны:

  • Информативный дисплей
  • Высокая устойчивость к проблемам на нагрузке
  • Демократичная цена
  • Нестабильное наличие на складе производителя в России
  • Низкий ток заряда – 6А.

Эта модель ИБП оптимальная для надёжного и длительного времени резервного питания. Отметим, что однофазные модели повышенной мощности (3, 6 и 10кВа) отлично себя зарекомендовали для резервного питания медицинского и бытового оборудования.

2 место. Inelt (Eltena) Monolith K1000 LT (снят с производства)

Некогда самый очень популярный источник под подключение внешних аккумуляторов китайского завода Kehua Tech (www.kehua.com), адаптированный российскими инженерами из компании Инелт под российский рынок. Плюсы:

  • Высокая надежность
  • Средний диапазон входных напряжений 120-295В
  • Устаревший дизайн
  • Низкий ток заряда 5А
  • Неинформативный дисплей

В рейтинге этот ИБП представлен как дань высокому уровню надежности. Отсутствие своевременной модернизации, низкий ток заряда и политика высоких цен импортера привела к потери некогда очень заметной доли рынка этим девайсом. В 2016 в линейке продукции появилась модель INELT Monolith E LT 1000 на 24В с током заряда 6А, опыт продаж и эксплуатации покажет в будущем качество этого продукта.

Перед покупкой и монтажом ИБП для котла, ознакомьтесь с руководством:

P.S. В нашем топе лучших бесперебойников для котлов отопления мы представили марки известные широкому кругу профессионалов рынка. Многое из того, что представлено на рынке и не представлено в этой статье является продукцией с этих же заводов под другими названиями. Надеемся, этот рейтинг поможет вам с выбором оптимального варианта, но к вашим услугам и инженеры нашей компании, которые помогут подобрать и установить лучший источник бесперебойного питания для газовых котлов.

Бесперебойное питание для газового котла

10 лучших ИБП для газовых котлов

Выбираем лучший источник бесперебойного питания для газового котла

Современные системы отопления сложны и не терпят отключения электричества и скачков напряжения. Уберечь газовый котел от поломок, обеспечить работу циркуляционных насосов в случае проблем с электричеством поможет источник бесперебойного питания. Лучшие ИБП для газовых котлов представлены в нашем рейтинге.

Как выбрать ИБП для котла?

Тип ИБП

При выборе типа ИБП для автономной системы отопления следует учитывать два момента. Во-первых, для длительной работы с циркуляционными насосами принципиально непригодны модели с меандром или аппроксимированной синусоидой на выходе, т.е. резервные и недорогие линейно-интерактивные бесперебойники. Их выбор может быть оправдан лишь в случае систем отопления гравитационного типа (включая отсутствие встроенных моторизованных агрегатов подачи теплоносителя в самих котлах). Во-вторых, многие котлы фазозависимы, и они просто не желают включаться без наличия в электрической сети «правильной» нейтрали (а большинство Smart UPS при переходе на батарею отсекает соответствующую внешнюю цепь и формирует выходное напряжение неподходящим образом). Технически, эта проблема решаема, но лучше обойтись без дополнительных элементов в схеме питания.

Таким образом, из трех типов источников бесперебойного питания для обеспечения автономной работы газового котла и сопутствующего насосного хозяйства (а также коммутационного с электроприводом) пригодны лишь продвинутые линейно-интерактивные и On-Line модели.

Линейно-интерактивные ИБП имеет смысл выбирать, если в системе резервирования нет и не планируется в будущем установка генератора. Как правило, такие бесперебойники достаточно чувствительны к изменению частоты напряжения на входе, и даже небольшие отклонения от номинала они воспринимают как аварийную ситуацию (с переходом на батарейное питание). Если с параметрами электрической сети все в порядке и возможны лишь ее случайные отключения, имеет смысл обратить внимание на простые преобразователи постоянного напряжения в переменное. Кстати, под ИБП для газовых котлов многие специалисты как раз и подразумевают совокупность инвертора со встроенным зарядником и внешней аккумуляторной батареи. Кроме того, среднестатистический инвертор более терпим к нестабильности частоты входного напряжения, чем типичный интерактивный UPS и, как правило, оптимизирован для сценариев с продолжительным резервированием.

Во всех остальных случаях рекомендуем ориентироваться на бесперебойники с двойным преобразованием напряжения.

Выходная мощность

После того, как вы определились с типом будущего ИБП для котла, нужно посчитать, какую совокупную мощность потребляет оборудование, нуждающееся в защите. Чрезмерный запас здесь излишен, но стоит «заложиться» на вероятность форс-мажора. Скажем, на одновременный пуск всех подключенных насосов.

В подобных расчетах большую роль играет энергоэффективность таких потребителей. Если в паспорте на моторизованное устройство указан любой класс, кроме ‘A’, номинальную мощность умножают на 5. В противном случае — на 1,3. Наконец, выходную мощность источников бесперебойного питания принято указывать в вольт-амперах. Чтобы перейти к привычным ваттам, соответствующий показатель ИБП делят на коэффициент 1,4.

Продолжительность автономной работы

Задача обеспечения бесперебойного функционирования отопительной системы изначально предполагает высокую автономность (время резервирования). Автономность достигается за счет подключения внешних аккумуляторов требуемой емкости. Важными здесь являются следующие моменты:

Во-первых, это величина зарядного тока, которую может обеспечить ИБП. В идеальном случае, она должна быть регулируемой в широких пределах, иначе батареи малой емкости будут заряжаться излишне быстро, а большой — слишком медленно. Еще лучше, если контроллер бесперебойника будет способен на трехступенчатую зарядку, а возможности настройки ИБП позволят задавать величину тока и напряжение накопления/поддержания. Как минимум, с таким UPS вы не будете привязаны к единственной линейке аккумуляторов (их производителю).

Во-вторых, чем мощнее ИБП, тем емче у него должен быть батарейный кабинет (чтобы обеспечить должную автономность). По разным причинам, его часто организовывают, соединяя аккумуляторы последовательно по 2-3-4 банки. А постольку абсолютно одинаковых вещей в природе не существует, то рано или поздно происходит разбалансировка такого накопителя энергии и ускоренная деградация его отдельных элементов. Опять же, эта проблема решаема с помощью дополнительных приспособлений, а наш совет для неготовых к ритуальным пляскам — ориентируйтесь на модели ИБП с единственным внешним аккумулятором / минимальным их количеством и, по возможности, выбирайте батареи из одной партии.

Свой рейтинг источников бесперебойного питания для котлов мы постарались составить максимально представительно из моделей, активно обсуждаемых на специализированных форумах, и получивших высокую оценку владельцев или профильных специалистов.

Бесперебойное питание для газового котла

Выбираем источник бесперебойного питания (бесперебойник) для газового котла

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

Что такое ИБП и зачем он нужен?

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.

Фото 1: Источник бесперебойного питания с подключенной АКБ

Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

  1. Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
  2. В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
  3. Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
  4. Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.

Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:

Инвертор

Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

Стабилизатор напряжения

Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.

Аккумуляторные батареи

Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

Фото 2: Подключение бесперебойника к газовому котлу

Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

Фото 3: Схема работы ИБП оффлайн типа с газовым котлом

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Фото 4: Принцип работы линейно-интерактивного источника БП

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Фото 5: Принцип действия источника бесперебойного питания онлайн типа

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

Как правильно выбрать и подключить ИБП

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

Рассчитываем мощность ИБП

Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.

Определяем необходимое время автономной работы

Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.

Выбираем тип АКБ

Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

Фото 6: Последовательное подключение трех АКБ к источнику БП

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Рейтинг популярных моделей и отзывы владельцев

В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:

ИБП «Штиль»

ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.

Фото 7: Бесперебойник «Штиль» для систем отопления

Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:

Модель Рабочее напряжение, В Мощность, Вт Ёмкость АБ, Ач Цена, руб
АБП-150Т 160-260 150 17-100 12 587
АБП-200Т 160-260 200 17-100 15 490
АБП-300Т 300 160-260 17-100 18 577

Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma.ru рассказал о своем опыте его использования в небольшом отзыве:

Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.

ИБП «Teplocom»

Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

Фото 8: ИБП «Teplocom» для газовых котлов от компании «Бастион»

Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:

Модель Рабочее напряжение, В Мощность, ВА(Вт) Ёмкость АБ, Ач Цена, руб
Teplocom-300 185-245 300(180) 26—100 10 500
Teplocom-600 188-245 600(360) 40-200 15 850
Teplocom-1000 1000(600) 155-295 40-200 19 250

О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:

Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.

В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:

С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.

Бесперебойное питание для газового котла

ИБП для газового котла

Современные газовые котлы хороши тем, что при наличии нормальных условий работы они работают полностью автономно. Вмешательство человека обычно требуется только для корректировки параметров. Но для стабильной работы им необходимо определенное давление и качество газа, а также качественное и постоянное электропитание. С последней задачей справляется источник бесперебойного питания для газового котла. О их выборе и параметрах и пойдет речь.

Для чего нужен ИБП

В нашей стране в зимнее время без отопления не обойтись. Причем обогрев желателен без сбоев и остановок — в сильные морозы возможна разморозка системы. При организации системы надо помнить, что большая часть современных котлов управляются автоматикой, а движение теплоносителя в системе обеспечивается циркуляционными насосами. Все это оборудование работает от электричества.

При создании системы резервированного питания необходимо установить источник бесперебойного питания для газового котла (называют еще ИБП, UPS (УПС) или бесперебойник)

С учетом того, что в зимнее время перебои с электропитанием далеко не редкость, необходимо принимать дополнительные меры по созданию резервированного электропитания. В большинстве случаев ставят ИБП — источник бесперебойного питания. Его задача — подавать питание от аккумуляторных батарей при пропадании или «проседании» напряжения в сети.

Особенности выбора для газовых котлов

Источник бесперебойного питания для газового котла подбирать надо с таким условием, чтобы он подавал напряжение правильной формы — максимально приближенной к идеальной синусоиде. При этом еще важна синхронизация синусоиды по фазе.

Все эти требования необходимы для обеспечения нормальной работы блока управления. В большинстве импортных газовых котлов автоматика собрана на основе электроники, а она требовательная к качеству электропитания. Чтобы оценить насколько это требование важно, стоит сказать, что по статистике сервисных центров около 40-55% поломок газовых котлов связаны с выходом из строя платы управления. При этом платы практически никогда не ремонтируются. Они просто подлежат замене.

Стоит также помнить, что выход платы управления из строя из-за нестабильного питания — случай негарантийный (практически у всех производителей). Так что стоимость платы и ее замены приходится оплачивать из собственного кармана. Причем многие платы поставляются «под заказ», а это — несколько недель ожидания. Как в это время отапливать дом — вопрос интересный… Если еще вспомнить, что стоимость платы — это около 40-50% стоимости агрегата, поневоле задумываешься о приобретении качественного и надежного источника бесперебойного питания для газового котла.

Хорошая новость в том, что на один ИБП достаточной мощности можно «повесть» остальную технику, которая требует качественного и гарантированного питания или вы просто желаете обеспечить ее бесперебойную работу. Чаще всего это компьютеры, телевизоры и пара лампочек аварийного освещения.

Виды бесперебойников

  • off-line (он-лайн) ;
  • on-line (оф-лайн);
  • Line-Interactive (лайн-интерактив ли линейно-интерактивные).

Типы ИБП для газовых котлов и блок-схемы их подключения

Ofline ИБП (резервного типа)

Это самые простые и дешевые источники бесперебойного питания. Off-line с английского можно перевести я как «не в линии», что отображает принцип работы данного устройства. В бесперебойнике данного типа выставляется верхний и нижний предел напряжения, при котором котел работает нормально. Пока параметры сети находятся в этих рамках, питание подается напрямую — с линии.

Если напряжение становится больше или меньше, срабатывает реле переключения, питание подается через ИБП от аккумуляторов. Когда параметры сети возвращаются к норме, снова срабатывает реле, отключая источник бесперебойного питания. Для газового котла подобная защита, конечно, лучше чем ничего, но при включении/отключении в сети наблюдаются существенные скачки напряжения. Так что стабилизация в данном случае не полная — нет больших провалов или пиков, но напряжение питание далеко не идеально. Второй недостаток бесперебойников офлайн типа — они не могут исправлять форму синусоиды.

Потому оф-лайн источники бесперебойного питания для газовых котлов стоит использовать только в том случае, если у вас уже установлен стабилизатор на ломе или квартире. Он выдает идеальное напряжение, а ИБП в данной схеме просто при отсутствии напряжения подключает аккумуляторы. Эта схема является дорогой, но создает нормальные условия для работы оборудования, требовательного к качеству электропитания.

On-line ИБП (постоянного типа)

Данный тип называют еще блоками бесперебойного питания с двойным преобразованием. Все из-за принципа работы:

  • Поступающее на вход переменное напряжение преобразуется в постоянное и используется для заряда подключенных к устройству аккумуляторных батарей.
  • Постоянное напряжение преобразуется в переменное с синусоидой идеальной формы.

Получается электропитание преобразуется дважды. Этим гарантируется стабилизация напряжения и идеальная форма синусоиды.

Он-лайн бесперебойники подключаются в разрыв цепи питания. Пока напряжение нормальное, преобразуется линейное питание, при пониженном напряжении его недостаток восполняется за счет заряда батарей, при отсутствии электропитание подается от АКБ.

Недостаток данного оборудования — высокая цена и быстрой разряд аккумуляторов, который обусловлен тем, что он расходуется на выпрямление скачков. Тем не менее, если вам нужен лучший источник бесперебойного питания для газового котла — покупайте оборудование онлайн типа.

Line-Interactive (линейно-интерактивные)

Свойства и характеристики бесперебойников этого типа не так хороши как у онлайн моделей, но и не настолько плохи, как у агрегатов оффлайн. Имеются все те же аккумуляторные батареи и переключатель, который при понижении напряжения подключает ИБП. Но для стабилизации напряжения имеется специальный блок — автоматический регулятор напряжения (АРН на рисунке выше).

Как работает интерактивный источник бесперебойного питания

Недостаток линейно-интерактивных источников бесперебойного питания для газового котла — немоментальное переключение при изменении напряжения. Но оно намного меньше чем в аппаратах оффлайн, зато напряжение поддерживается постоянным (в определенных пределах). Это оборудование — оптимальный выбор, так как при относительно небольшой цене гарантирует неплохие результаты.

Определение параметров ИБП

Определить какого типа источник бесперебойного питания для газового котла вам необходим — это еще не все. Надо знать еще как минимум два параметра: мощность ИБП и емкость аккумуляторов, которые он может зарядить.

Пример технических характеристик источника бесперебойного питания для газового котла

Как определить мощность бесперебойника

Чтобы определиться с тем, какой мощности вам нужен источник бесперебойного питания, ищите в паспорте газового котла строку «потребляемая мощность». В среднем она составляет 150-170 Вт. Если в системе стоит второй циркуляционный насос, его потребляемую мощность надо прибавить к этой цифре.

Бесперебойники надо подбирать по мощности подключаемого оборудования

Чтобы работало все без проблем необходим запас по мощности не менее 20-30%. Если есть возможность, при выборе ИБП полученный результат можно удвоить — на всякий случай. Рано или поздно вам захочется добавить в нагрузку пару приборов, так как это действительно удобно — когда при отсутствии электричества у вас хоть что-то работает. Это и будет минимальная мощность источника бесперебойного питания для газового котла.

Определяемся с емкостью АКБ

Многие модели бесперебойников имеют встроенные АКБ. В этом случае вам нет необходимости что-то считать. Если же батареи подключаются отдельно, необходимо найти в технических характеристиках строчку «максимальный ток заряда». Данную цифру умножаем не 10, получаем емкость АКБ, которые может зарядить этот UPS. Подключить батареи большей можно, но в таком случае они не будут заряжаться полностью, что сокращает срок их службы.

Зависимость емкости аккумуляторных батарей и длительность работы котла

Как же подобрать ИБП со встроенными батареями? По времени автономной работы, которая вам необходима. Зависимость времени работы от емкости аккумуляторов и потребляемой мощности приведена в таблице. По ней подбирать источник бесперебойного питания для газового котла вообще несложно.

Критерии выбора ИБП для газового котла

Из всего сказанного можно вывести следующие требования к источнику бесперебойного питания для котла, работающего на газе:

  • Необходимы специальные ИБП с выходным напряжением в форме синусоиды. Бесперебойники для компьютеров непригодны. Они на выходе выдают не синусоиду, а меандр — напряжение тоже переменного, но не округлое, как синусоида, а со срезанной верхушкой. Для компьютеров такое напряжение не помеха, а для системы отопления — еще какая. Подобное напряжение плохо влияет на циркуляционные насосы — они гудят, работают рывками. В результате — быстро снашивается крыльчатка, приходится насос менять.
  • Мощность ИБП выбирается с запасом. При возможности необходимо двукратное превышение потребляемой мощности.
  • Желательно выбрать тип онлайн, неплохой вариант — интерактивный тип.
  • Емкость аккумуляторных батарей надо подбирать так, чтобы при отключении электроснабжения отопление могло работать несколько часов (как минимум). Данное требование некритично, если имеется генератор. В этом случае АКБ должны продержаться достаточно для того, чтобы он завелся. Кстати, это еще одна причина, по которой не следует для котла ставить компьютерные бесперебойники — она рассчитаны на работу оборудования в течение 10-15 минут. За это время можно корректно завершить работу всех программ и выключить оборудование. Для котла эти минуты — слишком малое время.
  • Желательно чтобы была возможность подключения дополнительных внешних аккумуляторов (должны быть разъемы). Это пригодится, если решите увеличить время работы отопления от резервного источника питания или при подключении другой аппаратуры.

Схема подключения газового котла к источнику бесперебойного питания (ИБП)

Требования не самые жесткие, но придерживаться их желательно. При подключении источника бесперебойного питания, соблюдайте фазировку (фаза ИБП должна соединяться с фазой котла, ноль и минус — с соответствующими проводниками). Иначе котел не будет работать. Проверяется правильность фазировки просто: выдергиваете вилку котла из сети. Котел должен продолжать работать. Если пламя погасло — проверяете правильность подключения, работоспособность заземления. Если все в норме, но котел по-прежнему не работает, значит ваш ИБП построен без «сквозного нуля». Чтобы запустить котел, вам необходимо соединить на бесперебойнике клеммы нейтрали N (нуля) на входе и выходе. Для большинства котлов такая переделка решает проблему. Но есть некоторые марки котлов, например — Buderus (Будерус), которым необходимо между входами PE и N (земли и ноля) установить сопротивление номиналом от 1 до 10 МОм (Будерус даже предлагает купить их фирменный резистор).

Собственно, это все по поводу выбора и даже подключения источника бесперебойного питания для газового котла.

Бесперебойное питание для газового котла

Как выбрать источник бесперебойного питания для газового котла: ТОП-10 моделей с описанием характеристик и отзывы покупателей

Большинство газовых котлов энергозависимые.

Это доставляет дискомфорт, а также представляет угрозу для теплоносителя.

Для таких случаев есть эффективное решение — установка источника бесперебойного питания.

Даже самые недорогие модели способны обеспечить нормальное функционирование автоматики котла, турбины и циркуляционного насоса.

ИБП или генератор – что выбрать?

Бензогенератор используется в случае пропадания электроэнергии. Нужно переключить систему электроснабжения на генератор, запустить его и подождать, пока он выйдет на режим и подключить нагрузку.

Средняя цена оборудования — 30 000 рублей, но есть и более дорогостоящие экземпляры. Их преимущества в возможности использования энергоснабжения в любой период. Недостатком является необходимость контроля работы системы.

Присутствие человека при работе ИБП не требуется. Прибор прекрасно справляется с перебоями в питании.

Необходимость приобретения

Современные газовые котлы нуждаются в постоянном подключении к источнику питания. От сети работает управляющий блок, циркуляционный насос, система розжига и принудительная вентиляция.

Продвинутые пользователи устанавливают специальные модули, с помощью которых управляют системой на расстоянии.

При отключении электричества прибор продолжает работать. Большинство моделей способные не только обеспечить котел питанием, но и наладить его работу при скачках напряжения.

Преимущества бесперебойного источника питания:

  • приемлемая стоимость;
  • простой монтаж, не требующий специальных знаний;
  • отличная работа при перепадах напряжения;
  • автоматический контроль всех параметров;
  • срок службы до 7 лет;
  • бесшумная работа.

Виды и описание

Производители выпускают устройства, рассчитанные на людей с разными финансовыми возможностями.

Чем дороже прибор, тем выше его функциональность и время автономной работы. По принципу действия ИБП бывают резервными, линейно-интерактивными и непрерывными.

Резервные

При наличии электроэнергии бесперебойник становится посредником, передавая ток с такими же характеристиками, которые есть на входе в прибор. При отсутствии электричества ИБП переводит котел к работе от аккумулятора. Бесперебойник комплектуется батареей емкостью 5-10 Ач, которой достаточно для работы котла до 30 минут.

  • бесшумная работа;
  • невысокая цена;
  • высокий КПД.
  • требуется до 12 минут на подключение;
  • нельзя изменить характеристики тока и напряжения;
  • маленькая емкость аккумулятора.

Линейно-интерактивные

Более практичный вариант, чем резервные бесперебойники. Кроме аккумулятора снабжены стабилизаторами напряжения. Это позволят обеспечивать мощность 220 В на выходе. Устройства стоят дороже, так как имеют более высокий функционал.

  • быстрый переход в автономный режим;
  • высокий КПД;
  • стабилизация напряжения даже без батареи.
  • невозможность скорректировать форму синусоиды при питании от сети;
  • небольшая емкость аккумулятора;
  • нельзя корректировать частоту тока.

Непрерывные

Параметры электросети не зависят от входящих характеристик.

Котел всегда питается от аккумулятора независимо от наличия напряжения на входе. Это происходит за счет подачи энергии в два этапа: напряжение снижается, после чего энергия используется для зарядки батареи. При отдаче энергии происходит обратный процесс.

  • при отсутствии электроэнергии не прерывается питание котла;
  • стабильные параметры частоты тока и напряжения;
  • быстрое подключение к прибору;
  • можно менять параметры напряжения.
  • шумная работа;
  • низкий КПД;
  • высокая цена.

Какие аккумуляторные батареи используются?

ИБП комплектуются свинцово-кислотными аккумуляторами. Используются герметизированные батареи. Они безопасны и не нуждаются в сервисном обслуживании. Батареи бывают гелевыми и стекловолоконными.

Электролит гелевых батарей содержи соединения кремния, благодаря чему повышается его густота. Содержимое аккумулятора не выплескивается при тряске и при опрокидывании прибора. За счет этого обеспечивается безопасная эксплуатация прибора.

Популярные бренды-производители и их краткое описание

Наибольшим спросом пользуются ИБП от следующих производителей:

  1. Энергия. Современные высокоточные устройства. Удобны и безопасны в эксплуатации. Отличаются повышенной точностью стабилизатора. Погрешность составляет не более 5%. Прибор можно подключать к котлу даже при резких скачках напряжения. ИБП оснащены интеллектуальной системой зарядки. Она контролирует емкость батареи и ее состояние, а также выбирает оптимальный тип зарядки.
  2. HeliorSigma. Устройства имеют чистое синусоидальное напряжение на выходе. Обеспечивают бесперебойную работу газовых котлов. Максимальная нагрузка составляет до 800 Вт.
  3. StarkCountry. Устройства обеспечивают идеальное выходное напряжение при перебое электроэнергии. Начинают работать автоматически при появлении проблем с напряжением. Приборы оснащены дисплеем, на котором отображается емкость АКБ и другие параметры.
  4. Lanches. Компания существует с 2010 года. Выпускает качественные и доступные бесперебойники. Все приборы отличаются высоким качеством и обеспечивают функционирование котлов в любой период.
  5. Бастион. ИБП имеют высокое качество и надежность. Приборы имеют UPS, позволяющую подключить нагрузку напрямую. Просты в эксплуатации и быстро запускаются.
  6. PowercomImperial. ИБП выполнены по современным технологиям. Судя по отзывам потребителям продукция отличается высоким качеством. Приборы работают в автономном режиме до нескольких часов.
  7. Штиль. Работают по технологии онлайн, преобразуя переменный ток в постоянный и наоборот. Аккумуляторы постоянно задействованы в работе, поэтому смена источника питания происходит мгновенно.
  8. CyberPower. Один из лидеров по производству устройств для бесперебойной работы котлов. Обеспечивают подачу питания, сохраняя работоспособность устройства даже при аварии в энергосистеме.

Как выбрать и на что обратить внимание?

При выборе бесперебойнка важно оценить следующие параметры:

  1. Мощность. Работоспособность устройства зависит от потребляемой мощности. Важно знать, что насосам требуется существенный пусковой ток.
  2. Время автономной работы. Показатель рассчитывается по емкости АКБ и мощности нагрузки. Чем больше емкость батареи и меньше нагрузка, тем дольше прибор работает от аккумулятора.
  3. Напряжение. Скачки напряжение плохо сказываются на электронике котлов.

ТОП-10 лучших ИБП для газовых котлов

Знакомство с характеристиками популярных бесперебойников упростит выбор подходящей подели. В рейтинге представлен 10 лучших ИБП, которые обеспечивают продолжительную и стабильную работу газового котла.

Энергия Гарант 500

Напольный аппарат является одним из лидеров продаж. Представлен в элегантном корпусе. Оснащен дисплеем, на котором представлена вся необходимая информация. Отличаются низким потреблением энергии в режиме холостого хода.

  • выходная мощность — 500 ВА / 300 Вт;
  • время на переключение к АКБ — 8 мс;
  • КПД — 98%;
  • входное напряжение — 155 — 275 В;
  • стабильность выходного напряжения — ± 10 %;
  • габариты — 140x170x340 мм;
  • вес — 5,2 кг.
  • звуковая сигнализация;
  • полная защита от замыкания и перегрузки;
  • автоматический предохранитель.
  • плохо работает с генераторами;
  • выходит из строя при повышении температуры в помещении.

HeliorSigma 1 KSL

Усовершенствованный настольный аппарат, оснащенный LED-дисплеем. Обеспечивает двойное преобразование тока. Оснащен тремя разъемами питания.

  • выходная мощность — 1000 ВА / 800 Вт;
  • входная частота — 45 — 65 Гц;
  • КПД — 98%;
  • входное напряжение — 138 — 300 В;
  • стабильность выходного напряжения — ± 1 %;
  • крест-фактор — 3:1;
  • уровень шума — 50 дБ;
  • габариты — 110x260x395 мм;
  • вес — 6.5 кг;
  • удобная система управления;
  • стабильная работа при скачках напряжения;
  • отличная работы при плохих сетях.
  • высокая цена;
  • небольшая гарантия;
  • может выгореть при перегреве.

StarkCountry 1000 Online

Модель, достойная внимания. Бесперебойник оснащен системой защиты при скачках напряжения. С его помощью газовый котел будет стабильно работать в любых условиях. Устройство оснащено качественной батареей и имеет высокий коэффициент полезного действия.

  • выходная мощность — 1000 ВА / 800 Вт;
  • входная частота — 45 — 65 Гц;
  • КПД — 98%;
  • входное напряжение — 110 — 300 В;
  • габариты — 145x220x397 мм;
  • вес — 7 кг;
  • низкая цена;
  • надежная работа;
  • наличие дисплея;
  • быстрая смена источника питания.
  • шумная работа;
  • проблема с поиском комплектующих.

Lanches L900Pro-H 1 kVA

Модель L900Pro-H 1 kVA имеет двойную системе преобразования тока. Рассчитана на подключение к внешнему аккумулятору. Имеет широкий диапазон входного напряжения. Устройство работает в любых условиях. Оснащено удобной панелью управления.

  • выходная мощность — 1000 ВА / 900 Вт;
  • КПД — 85%;
  • входное напряжение — 110 — 300 В;
  • входная частота — 40 — 70 Гц;
  • входной коэффициент мощность — 0.99;
  • стабильность выходного напряжения — ± 1 %;
  • габариты — 144x214x336 мм;
  • уровень шума — 50 дБ;
  • вес — 6 кг;
  • высокая производительность;
  • надежная работа;
  • наличие дисплея;
  • высокая мощность;
  • быстрая зарядка (3 часа).
  • сложная инструкция;
  • высокая стоимость;
  • небольшая гарантия.

БАСТИОН SKAT-UPS 2000/1200

Качественное устройство, обеспечивающее стабильное функционирование газового котла. Предназначена для котлов, требующих зануления нагрузки. Имеет неплохие характеристики. При полной нагрузке работает до двух минут.

  • выходная мощность — 2000 ВА / 1200 Вт;
  • макс. поглощаемая энергия импульса — 185 Дж;
  • коэффициент нелинейных искажений — 3%;
  • КПД — 85%;
  • входное напряжение — 170 — 270 В;
  • стабильность выходного напряжения — ± 1 %;
  • габариты — 158x198x380 мм;
  • вес — 10,5 кг;
  • низкая погрешность выходных параметров;
  • стабильная частота напряжения;
  • оперативное предупреждение неисправностей;
  • бесперебойная работа в резервном режиме.

Энергия ПН-500

Многофункциональный прибор, который контролирует наличие напряжения. Относится к интерактивным ИБП. Быстро заряжается и обеспечивает нормальную работу газового котла даже при сильных скачках напряжения.

  • выходная мощность — 500 ВА / 300 Вт;
  • выходная частота — 45 — 65 Гц;
  • КПД — 98%;
  • входное напряжение — 148 — 273 В;
  • стабильность выходного напряжения — ± 10 %;
  • габариты — 115x160x290 мм;
  • вес — 4.8 кг;
  • звуковая сигнализация;
  • наличие ЖК-дисплея;
  • защита от перегрузки;
  • защита от короткого замыкания.
  • нет встроенного АКБ;
  • шумит при работе.

PowercomImperial IMD-825AP

Отличная модель, пользующаяся огромным спросом. Оснащена пятью выходными разъемами питания. Три из них рассчитаны на питание от аккумулятора. Устройство оснащено удобным дисплеем с корректным отображением информации.

  • выходная мощность — 825 ВА / 495 Вт;
  • макс. поглощаемая энергия импульса — 460 Дж;
  • выходная частота — 49 — 61 Гц;
  • входное напряжение — 165 — 275 В;
  • стабильность выходного напряжения — ± 5 %;
  • габариты — 105x168x334 мм;
  • вес — 6.4 кг;
  • уровень шума — 40 дБ.
  • низкий уровень шума;
  • возможность замены аккумулятора;
  • оптимальные габариты;
  • небольшой вес;
  • высокое качество корпуса.

PowercomImperial IMD-3000AP

Интерактивный ИБП с высокой выходной мощностью. Имеет шесть разъемов для подключения питания, каждый из которых подходит для подключения к аккумулятору.

  • выходная мощность — 3000 ВА / 1800 Вт;
  • макс. поглощаемая энергия импульса — 420 Дж;
  • выходная частота — 49 — 61 Гц;
  • входное напряжение — 165 — 275 В;
  • стабильность выходного напряжения — ± 5 %;
  • габариты — 130x200x438 мм;
  • вес — 22.1 кг;
  • уровень шума — 40 дБ.
  • отображение информации на дисплее;
  • звуковая сигнализация;
  • возможность заменить батарею;
  • оснащен вентилятором.

Штиль SW1000SL

Стильный и малогабаритный бесперебойник с жк-дисплеем с подсветкой и множеством настроек. Оснащен стабилизатором напряжения. Моментально переводит котел к питанию от аккумулятора.

Есть эко-режим. Производитель предоставляет гарантию 2 года.

  • выходная мощность — 1000 ВА / 900 Вт;
  • выходная частота — 49.9 — 50.1 Гц;
  • коэффициент нелинейных искажений — 4%;
  • входной коэффициент мощности — 0,99;
  • КПД — 95%;
  • входное напряжение — 90 — 295 В;
  • стабильность выходного напряжения — ± 2 %;
  • габариты — 357x379x116 мм;
  • вес — 14 кг.
  • работает до 18 минут при половинной загрузке;
  • звуковая сигнализация;
  • защита от скачков напряжения;
  • жк-дисплей;
  • быстрая смена источника питания;
  • удобные настройки.

CyberPower VALUE1500ELCD

Простое в управлении устройство. Работает бесшумно. Оснащено вентилятором для охлаждения системы при перегреве. Имеет довольно высокую мощность. При полной загрузке работает две минуты, при половинной — 10 минут.

  • выходная мощность — 1500 ВА / 900 Вт;
  • макс. поглощаемая энергия импульса — 125 Дж;
  • выходная частота — 49 — 61 Гц;
  • входное напряжение — 165 — 280 В;
  • стабильность выходного напряжения — ± 10 %;
  • габариты — 140x180x326 мм;
  • вес — 13.2 кг;
  • уровень шума — 50 дБ.
  • жк-экран;
  • оптимальный размер;
  • звуковая сигнализация;
  • стильный дизайн;
  • высокая выходная мощность;
  • простое управление;
  • функция энергосбережения.
  • шумная работа;
  • иногда некорректно отображается информация.

Бесперебойное питание для газового котла

ИБП для газовых котлов

Современные газовые котлы требуют для своего функционирования непрерывного подключения к сети электропитания, особенно это касается агрегатов, оснащённых различными автоматическими системами. Перебои в подаче электроэнергии приостанавливают работу устройства, а также способны привести к повреждению оборудования. Сбои в электросетях в основном происходят на относительно непродолжительный период времени — от 5 минут до 1−2 суток. Для поддержки отопительной системы в рабочем состоянии на протяжение такого срока целесообразным будет использование источника бесперебойного питания (ИБП) для газовых котлов. Данное устройство предназначено для защиты газового котла от отключения питания при проблемах с подачей электроэнергии, а также от резких перепадов напряжения.

Конструкция и преимущества ИБП

Конструкция источника бесперебойного питания обычно включает в себя два модуля: стабилизатор тока и аккумуляторную батарею (АКБ), которая может быть как единственной, так и одной из нескольких. Данное устройство обладает следующими преимуществами:

  • Простой монтаж и подключение ИБП (производится самостоятельно, без привлечения специалистов)
  • Стабильность характеристик выходного напряжения
  • Длительный срок службы самого ИБП, а также дорогостоящего отопительного котла
  • Отсутствие необходимости в постоянном техническом обслуживании, а также минимальные расходы в процессе эксплуатации (кроме аккумуляторной батареи, замена которой потребуется лишь через несколько лет)
  • Бесшумность работы прибора

Устанавливать ИБП и АКБ для газового котла предпочтительней всего в хорошо защищённых от влаги местах, а именно в специально предназначенном для этого герметичном шкафу, расположенном как можно ближе к вентиляционной шахте. Такое расположение защитит оборудование от возможного выпадения влаги в виде конденсата и обеспечит некоторое его охлаждение.

Принцип работы ИБП

После подключения котла через ИБП, одновременно происходит работа отопительного прибора и зарядка элемента питания. Стабилизатор выравнивает частоту переменного тока и предохраняет от всяческих скачков напряжения. В случае отключения электропитания, автоматика моментально переводит нагрузку на внутренний аккумулятор. Время энергонезависимой работы ИБП зависит от двух параметров:

  • от ёмкости и количества аккумуляторных батарей
  • от мощности, потребляемой электрооборудованием газового котла

Встроенный фильтр устройства дополнительно обеспечивает точные значения величины питающего напряжения и частоты электрического тока в широком диапазоне без подключения к батарее.

Разновидности источников бесперебойного питания

По типу монтажа приборы выпускаются двух типов:

  1. Настенный — небольшие ИБП для бытовых целей, комплектуются АКБ малой ёмкости (иногда встречаются модификации с возможностью подсоединения выносного аккумулятора, который возможно устанавливать отдельно)
  2. Напольный — более мощный ИБП, способный обеспечить питанием значительную нагрузку (для промышленной эксплуатации доступны блочные устройства, объединяемые в целях увеличения мощности).

По техническому устройству подразделяются на 3 вида:

  1. Off-line (или резервные) — несложные источники питания, конструкции которых отсутствует стабилизатор, именно поэтому они применяются исключительно в сетях со стабильными параметрами. Обладают малыми габаритами, небольшой массой и самой доступной ценой.
  2. Line-interactive (иначе линейно-интерактивные) — отличаются от предыдущего вида наличием простого стабилизатора. Как правило, самостоятельно обеспечивают работу газового оборудования в течение 15−20 минут, при использовании внешнего элемента питания, возможно увеличить это время до 8−10 часов.
  3. On-Line (ИБП двойного преобразования) — представляют собой систему автономного резервного питания. Оснащаются высокоточными стабилизаторами напряжения, обладают значительной мощностью. Принцип работы такого прибора заключается в двойном последовательном преобразовании входящего напряжения: выпрямитель переводит переменный ток в постоянный, а затем инвертор делает из постоянного тока переменный. Также ИБП On-Line типа отличается возможностью мгновенного переключения питания на аккумуляторные батареи. Однако за такое количество преимуществ приходится соответственно платить — цена ИБП двойного преобразования намного выше.

Рекомендации по выбору ИБП

Главные параметры, которые нужно учитывать при выборе ИБП:

  1. Потребляемая мощность (именно электрическая мощность насосов котла и его автоматики). Необходимо помнить, что циркуляционные насосы потребляют значительный пусковой ток, поэтому практически мощность по паспорту увеличиваем в три раза.
  2. Необходимое время автономной работы. Данный показатель рассчитывается по ёмкости аккумуляторов и мощности нагрузки. Зависимость здесь простая — чем больше ёмкость и меньше нагрузка, тем больше продолжительность работы от АКБ.
  3. В том случае, когда перебои с электропитанием в доме частые и довольно продолжительные, стоит остановить свой выбор на устройстве ИБП класса LT (long time), которые, как правило, не имеют собственных встроенных батарей, но оснащены интеллектуальными зарядными устройствами повышенной мощности. Возможность подключения к ним внешних аккумуляторов абсолютно любой ёмкости, позволит рассчитать ёмкость, необходимую для данных условий.

Отзывы покупателей

Год назад приобрёл ИПБ IPPON Smart Winner — 1000. Очень доволен. Сеть довольно часто проседает до 170 В, однако теперь проблем с работой котла нет. В случае полного отключения электричества, котла хватает на минут 30−40 беспрерывной работы».

У меня установлен бесперебойник Inеlt LT2−500VA чистый синус. Не знаю, на сколько сможет максимально продлить работу котла, но в 5-часовое отключение электричества, настенный котёл отработал без проблем. Отлично стабилизирует напряжение 160−270 В, поддерживает заряд АКБ в 200 А. Ещё один плюс — внутри установлен охлаждающий кулер, который при необходимости автоматически включается».

Пользуюсь SKP 500A — дёшево и сердито. При автономной работе стабильно обеспечивает выходной сигнал с чистой синусоидой, правда, всего на 5−7 минут при максимальной нагрузке».

Бесперебойное питание для газового котла

Источник бесперебойного питания для газового котла

Высокая эффективность современного котла на газу достигается имеющейся в нем автоматикой. Но без питания электроэнергией все эти датчики, контролеры пламени и воды, клапана и горелки бесполезны. При перебоях в электроснабжении они перестают работать, в результате чего бойлер полностью выключается во избежание аварий. Чтобы в подобной ситуации дом не остался без тепла, нужно устанавливать ИБП для газовых котлов большой емкости. Лишь такой бесперебойник способен гарантировать непрерывность работы оборудования для обогрева.

Содержание

Что это такое?

Применение источника бесперебойного питания для газового котла позволяет избежать перерывов в теплоснабжении коттеджа. Даже если на электросети происходит авария, автоматика нагревателя воды все равно будет продолжать получать электроток от ИБП. Газовое оборудование по потреблению напряжения это далеко не электрический котел для отопления частного дома. Однако и оно электроэнергии расходует при своей работе немало.

При наличии сетевого электричества оно вначале аккумулируется в бесперебойнике. А потом при отключении электроснабжения эта накопленная электроэнергия начинает использоваться для резервного питания газового котла. Емкости этого устройства вполне хватает на несколько часов работы водонагревателя до появления напряжения в сети. Только подобный аккумулятор позволяет обеспечить в полной мере бесперебойность и автономность снабжения частного дома теплом.

Большинству газовых котлов для функционирования требуется не только газ, но и электроэнергия. Если ИБП нет, то при отключении электричества такое энергозависимое оборудование просто перестает работать. Чтобы гарантировать себе беспрерывность обогрева можно установить энергонезависимый водонагреватель. Однако эффективность подобной техники гораздо ниже, чем у автоматизированных зависящих от электропитания котлов.

Устройство ИБП

Устройство подбираемых для газовых котлов бесперебойников (UPS) в целом схоже по составу элементов с аккумуляторами для компьютеров и иной бытовой техники. Но есть у оборудования этого класса и свои особенности.

Состоит классический ИБП для газового котла из четырех блоков:

Аккумулятор 12 В предназначен для накопления энергии. В зависимости от комплектации и необходимой мощности их в ИБП котла бывает от одного до трех. Зарядка батареи производится от сети с переменными 220 В посредством выпрямителя в постоянные 12 В.

Инвертор служит для обратного преобразования прямого тока в синусоидальный со стабильной амплитудой. А стабилизатор контролирует и поддерживает эту синусоиду при питании газового котла непосредственно от сети, когда в ней происходят скачки напряжения.

Виды бесперебойников для котла

Котлы отопления могут быть оснащены бесперебойниками напольного либо настенного исполнения. Преимущества компактного блока на стене – это более низкая стоимость и дизайнерский вид. Однако если батарея нужна с повышенной емкостью, то лучше выбрать вариант на полу. Мощное напольное оборудование предусматривает большие нагрузки и периоды автономности.

Все рассматриваемые источники бесперебойного питания подразделяются на три вида:

Наиболее продвинутыми и стабильными по выходному напряжению являются модели «On-line». В них вся электроэнергия с входа преобразуется и поступает сначала в батарею. А уже с аккумулятора посредством инвертора на газовый котел для отопления частного дома подаются 220 Вольт с идеальной синусоидой.

В линейно-интерактивном варианте, если на входе электроток есть, то он через реле идет напрямую к котельному оборудованию. А уже при авариях на электросети в работу включается аккумуляторная батарея. При этом для предотвращения связанных со скачками напряжения проблем на входе такой ИБП оснащается стабилизатором.

В отличие от «Line-interactive» техника типа «Off-line» внутреннего стабилизирующего устройства не имеет. При наличии на входе переменного тока он через реле идет прямо на газовый котел без стабилизации. Устройства этого вида являются наиболее дешевыми по сравнению с аналогами. Однако применять их стоит только при высоком качестве напряжения в сети. Если с характеристиками (синусоидой и/или частотой) возникают проблемы, то стабилизатор придется покупать отдельно.

Если помимо обычной электросети 220 Вольт дом приходится запитывать также от генератора, то самым лучшим выбором будет UPS «On-line». Этому оборудованию без разницы, какое напряжение на входе. Инвертор все без исключения преобразует в постоянные 12 В. А бойлер получает уже стабилизированные синусоидальные 220 В с положенными характеристиками.

Как выбрать ИБП?

Выбирая для газового нагревателя резервный источник бесперебойного питания, необходимо отталкиваться от потребляемой котлом мощности. Чем он больше расходует электроэнергии в процессе нагрева теплоносителя, тем более емкая нужна АКБ. Иначе время автономной работы окажется слишком маленьким. Отключения электричества иногда длятся по несколько часов. Если емкости бесперебойника будет хватать всего на несколько десятком минут, то толку от него ноль.

Существует три критерия выбора ИБП для газового отопительного оборудования:

Подбираемая мощность зависит не только от самого котла. Если в системе есть циркуляционный насос и иные энергозависимые приборы, без которых нормальное функционирование обогрева невозможно, то это обязательно нужно учесть. Их потребление также надо прибавить к параметрам бойлера. Существующие схемы отопления частного дома своими руками очень разнообразны, в них часто присутствует огромное количество «умной автоматики». Однако все эти девайсы потребляют электричество.

Использовать для организации бесперебойного питания газового котла автомобильные аккумуляторные батареи нельзя. Технически их можно подсоединить. Однако они изначально рассчитаны на совершенно иные рабочие режимы. Конструктора в них закладывали необходимость кратковременной выдачи тока при пуске двигателя автомашины.

Если ими укомплектовать рассматриваемый UPS, то долго автомобильные аккумуляторы при постоянных нагрузках не прослужат. Большинство из них просто боится глубокого разряда. Плюс испарения электролита недопустимы в жилых помещениях.

Для котлов на газу следует брать АКБ, сделанные по технологии AGM либо GEL. В первых электролит из-за примененных при изготовлении решений просто не испаряется, а во вторых вместо него между пластинами батареи налит специальный гель.

Чтобы рассчитать емкость ИБП в конкретном случае, следует перемножить часы (на сколько у вас обычно отключается свет) и мощность котла (по техпаспорту), а затем поделить их на коэффициент 8,65. Например, для автономной работы в течение 12 часов нагревателя на 24 кВт с потребляемой мощностью электроэнергии в 130 Вт требуется одна батарея на 24 В либо две по 12 В. С=(150*12)/8,65=180 ампер-час. Большинство АКБ 12 В обычно идут на 100 А*ч, поэтому их необходимо будет две.

При выборе аппарата для бесперебойного питания котла также следует смотреть на:

Время переключения на аккумулятор (от 0 до 1 секунды).

Чем больше ток заряда, тем быстрее заполнится энергией АКБ. Однако слишком быстрая зарядка некоторым батареям противопоказана. Если котел оснащен точной электроникой, то время перехода с сети на аккумулятор должно равняться нулю. Задержки и перерывы в электропитании здесь недопустимы.

Основной момент – это «чистый синус». Если в техпаспорте ИБП прописано «аппроксимированная синусоида» или «ступенчатая аппроксимация синусоиды», то такой бесперебойник предназначен для компьютеров и телевизоров. Запитывать с него газовый котел нельзя.

Для энергопитания как электродвигателей циркуляционных насосов, так и горелок требуется напряжение точно синусоидальной формы. При нечеткой синусоиде в электромоторе возникают паразитные токи, порождающие перегрев и прогорание изоляции обмотки. А запальным электродам горелки такой питающий вольтаж вовсе категорически противопоказан.

Основные производители источников бесперебойного питания

Среди основных производителей источников бесперебойного питания газовых котлов числятся:

Бесперебойное питание для газового котла

Как выбрать источник бесперебойного питания для газового котла: ТОП-10 моделей с описанием характеристик и отзывы покупателей

Современные газовые котлы отопления – это «умные» устройства, сложная электроника которых позволяет с высоким КПД поддерживать в доме комфортную температуру. Наличие панели управления и циркуляционных насосов делает подобные системы сильно зависимыми от качественного и бесперебойного электропитания.

Источник бесперебойного питания для системы отопления частного дома должен удовлетворять ряду обязательных требований, которые позволят вашему котлу и циркуляционным насосам работать корректно, надежно и без ошибок:

  1. Наличие чистого синусоидального выходного сигнала, который критично необходим для насосов. Это означает, что обычные UPS для компьютеров (APC Back-UPS, IPPON Back Office и т.п.) с меандром/аппроксимированной синусоидой на выходе не подходят.
  2. Наличие сквозной нейтрали для корректной работы датчика пламени фазозависимых котлов. В связи с этим многие европейские марки не подходят.
  3. Наличие мощного зарядного устройства (от 5А), которое позволяет подключать внешние аккумуляторы, необходимые для обеспечения длительной автономной работы в случае отключения электричества.
  4. Запас по мощности у прибора не менее 40% по отношению к сумме электрических мощностей автоматики отопления и циркуляционных насосов.

На нашем рынке представлено три типа решений для котла отопления:

  1. Источники типа off-line без стабилизатора напряжения. Самые популярные: Teplocom, Сибконтакт, МАП Энергия.
  2. Бесперебойник типа line-interactive с примитивной релейной стабилизацией. Популярные марки Sven, Энергия ПН, Ruself, Volter.
  3. ИБП типа on-line с высокоточной стабилизацией двойного преобразования. Марки: Helior, Stark, East, Lanches, Eltena (Inelt).

ИБП или генератор – что выбрать?

Бензогенератор используется в случае пропадания электроэнергии. Нужно переключить систему электроснабжения на генератор, запустить его и подождать, пока он выйдет на режим и подключить нагрузку.

Средняя цена оборудования — 30 000 рублей, но есть и более дорогостоящие экземпляры. Их преимущества в возможности использования энергоснабжения в любой период. Недостатком является необходимость контроля работы системы.

Лучшим решением является ИБП. Достоинство системы заключается в наличии режима онлайн для автоматического переключения режима.

Присутствие человека при работе ИБП не требуется. Прибор прекрасно справляется с перебоями в питании.


Принцип работы бесперебойника

Составные части ИБП для котлов отопления — один или несколько аккумуляторов на 12 В и блок питания. Выпускают модели с внешним аккумулятором и модели, у которых батарея помещена в корпус беспрерывного источника электропитания. В общем смысле принцип работы бесперебойника чрезвычайно прост: при отключении электроэнергии система управления подключает нагрузку к инвертору. Он преобразует 12 В постоянного тока от аккумулятора до 220 В переменного тока и подаёт их в нагрузку, при появлении сетевого напряжения — система управления подключает нагрузку обратно к сети. ИБП всегда подключен к сети 220 В, от него питается зарядное устройство резервного аккумулятора и плата управления.

Время работы нагрузки от аккумуляторов зависит от ёмкости АКБ бесперебойника для котлов.

Необходимость приобретения

Современные газовые котлы нуждаются в постоянном подключении к источнику питания. От сети работает управляющий блок, циркуляционный насос, система розжига и принудительная вентиляция.

Продвинутые пользователи устанавливают специальные модули, с помощью которых управляют системой на расстоянии.

При отключении электричества прибор продолжает работать. Большинство моделей способные не только обеспечить котел питанием, но и наладить его работу при скачках напряжения.

Преимущества бесперебойного источника питания:

  • приемлемая стоимость;
  • простой монтаж, не требующий специальных знаний;
  • отличная работа при перепадах напряжения;
  • автоматический контроль всех параметров;
  • срок службы до 7 лет;
  • бесшумная работа.

ГОСТы

Требования к характеристикам, безопасности, подключению и прочим критериям, связанным с ИБП для газовых котлов (и любыми источниками бесперебойного питания вообще), регулируется ГОСТ Р МЭК 62040-1-1-2009. ГОСТ 13109-97 определяет нормы электропитающей сети для ИБП, которые выглядят следующим образом:

  • Напряжение в сети не должно отклоняться в большую или меньшую сторону от значения в 220В более, чем на 5% (предел – 10%);
  • Частота – 50Гц (допустимо отклонение на 0,2%, предел – 0,4%);
  • Коэффициент нелинейных искажений формы напряжения не должен опускаться менее, чем на 8% (длительно) и менее, чем на 12% (кратковременно).

Виды и описание

Производители выпускают устройства, рассчитанные на людей с разными финансовыми возможностями.

Чем дороже прибор, тем выше его функциональность и время автономной работы. По принципу действия ИБП бывают резервными, линейно-интерактивными и непрерывными.

Резервные

При наличии электроэнергии бесперебойник становится посредником, передавая ток с такими же характеристиками, которые есть на входе в прибор. При отсутствии электричества ИБП переводит котел к работе от аккумулятора. Бесперебойник комплектуется батареей емкостью 5-10 Ач, которой достаточно для работы котла до 30 минут.

  • бесшумная работа;
  • невысокая цена;
  • высокий КПД.

Линейно-интерактивные

Более практичный вариант, чем резервные бесперебойники. Кроме аккумулятора снабжены стабилизаторами напряжения. Это позволят обеспечивать мощность 220 В на выходе. Устройства стоят дороже, так как имеют более высокий функционал.

  • быстрый переход в автономный режим;
  • высокий КПД;
  • стабилизация напряжения даже без батареи.
  • невозможность скорректировать форму синусоиды при питании от сети;
  • небольшая емкость аккумулятора;
  • нельзя корректировать частоту тока.

Непрерывные

Параметры электросети не зависят от входящих характеристик.

Котел всегда питается от аккумулятора независимо от наличия напряжения на входе. Это происходит за счет подачи энергии в два этапа: напряжение снижается, после чего энергия используется для зарядки батареи. При отдаче энергии происходит обратный процесс.

  • при отсутствии электроэнергии не прерывается питание котла;
  • стабильные параметры частоты тока и напряжения;
  • быстрое подключение к прибору;
  • можно менять параметры напряжения.
  • шумная работа;
  • низкий КПД;
  • высокая цена.

Основные характеристики источников бесперебойного питания

При выборе ИБП стоит учитывать следующие характеристики:
Основные характеристики ИБП

Характеристика Варианты Комментарий
Тип устройства Линейный Пока электроснабжение осуществляется от сети, питание к узлам котельной установки производится напрямую, через байпас. Во время отключения, включается преобразователь, работающий от АКБ. Недостатки: повышенный износ аккумуляторных батарей, нет стабилизации напряжения.
Линейно-интерактивный Снабжен электронным устройством выравнивания со стабилизацией и частичной фильтрацией от помех. Переключение на внешний источник питания осуществляется только при сильном падении входного напряжения. Компактны, экономичны, надежны, но переход между режимами занимает длительное время – до нескольких секунд.
Online Используется принцип двойного преобразования электроэнергии. Выходное напряжение полностью очищено от высокочастотных импульсов, правильной синусоидальной формы. Основные минусы: сложность конструкции, значительно дороже других типов.
Мощность От 100 до 400 Вт Подходят для небольших котельных установок, с одним маломощным циркуляционным насосом.
Более 400 Вт Предназначены для крупных отопительных систем с дополнительными модулями и несколькими насосами.
Аккумуляторы* Кислотно-свинцовые Использовать кислотно-свинцовые автоуккумуляторы не допустимо. Неправильное подключение приведет к выходу из строя всей установки. Длительная зарядка чревата пожаром.
AGM Способны обеспечивать высокие токи, неприхотливы в эксплуатации. Недостаток: небольшое число циклов заряд-разряда (около 300). Если в доме часто и надолго выключают свет, часто будет требоваться замена.
Гелевые Я советую ставить этот тип аккумуляторов. В них электролит находится в виде геля. Отличаются увеличенной устойчивостью к глубокой разрядке, лучше работают при перепадах температур, служат дольше.
Выходной сигнал Ступенчатая аппроксимация синусоиды Представляет собой глаженный «ступеньками» меандр. Преобразование происходит с помощью ШИМ — широтно-импульсной модуляции. Не подходит для котлов, можно использовать с устройствами, для которых не критична такая форма питающего напряжения (с импульсными блоками питания).
Чистая синусоида В наших целях годится только такой вариант. Может еще называться «правильная» или «немоделированная синусоида.
Рабочее напряжение 12 или 24 В Определяет напряжение перед преобразованием. Указывает на тип используемых АКБ.
Стабильность выходного напряжения ±1% — ±10% Обозначает степень отклонения выходного сигнала от номинального значения при работе от батареи. Диапазон должен включать паспортные значения котла.
Время работы В широком диапазоне Время безостановочной работы от полностью заряженного аккамулятора при перехода в режим функционирования от внешнего источника питания.
Время переключения на батарею От нескольких мксек до 0,1 сек Время, которое требуется на переход нагрузки из режима питания от сети в режим питания от АКБ. Для котельного оборудования ряд оптимальных значений времени ограничен пределом 50 мсек. Более долгое переключение может вызвать перебой в работе электроники.

*в ИБП используются аккумуляторы для запаса полезной электроэнергии.

В статье я рассмотрю 6 ИБП. Привожу сводную таблицу:
Сводная таблица моделей ИБП

Модель Краткое резюме Стоимость
Бюджетные модели
1. Энергия ПН-500 Самая недорогая модель в обзоре. От 8 100 руб.
2. Бастион TEPLOCOM-250+ Надежный ИБП малой мощности. От 10 400 руб.
3. Powerman Online 1000 ВА Широкий диапазон входного напряжения, единственный online-вариант в обзоре От 11 500 руб.
Средняя ценовая категория
4. ELTENA (INELT) Monolith K1000LT Хороший ИБП, с большим набором дополнительных функций. Мощное ЗУ. От 21 800 руб.
5. Энергия ПН-750 Модель линейно-интерактивного типа, приемлемые параметры, стабильная работа От 22 400 руб.
6. БАСТИОН SKAT-UPS 1000 исп.D Высокая точность выходного напряжения, чистая синусоида,
отсутствие переходных процессов при переключениях, нет выброса помех в сеть, защита от импульсных наводок.
От 24 600 руб.

Какие аккумуляторные батареи используются?

ИБП комплектуются свинцово-кислотными аккумуляторами. Используются герметизированные батареи. Они безопасны и не нуждаются в сервисном обслуживании. Батареи бывают гелевыми и стекловолоконными.

Электролит гелевых батарей содержи соединения кремния, благодаря чему повышается его густота. Содержимое аккумулятора не выплескивается при тряске и при опрокидывании прибора. За счет этого обеспечивается безопасная эксплуатация прибора.

Популярные бренды-производители и их краткое описание

Наибольшим спросом пользуются ИБП от следующих производителей:

  1. Энергия. Современные высокоточные устройства. Удобны и безопасны в эксплуатации. Отличаются повышенной точностью стабилизатора. Погрешность составляет не более 5%. Прибор можно подключать к котлу даже при резких скачках напряжения. ИБП оснащены интеллектуальной системой зарядки. Она контролирует емкость батареи и ее состояние, а также выбирает оптимальный тип зарядки.
  2. HeliorSigma. Устройства имеют чистое синусоидальное напряжение на выходе. Обеспечивают бесперебойную работу газовых котлов. Максимальная нагрузка составляет до 800 Вт.
  3. StarkCountry. Устройства обеспечивают идеальное выходное напряжение при перебое электроэнергии. Начинают работать автоматически при появлении проблем с напряжением. Приборы оснащены дисплеем, на котором отображается емкость АКБ и другие параметры.
  4. Lanches. Компания существует с 2010 года. Выпускает качественные и доступные бесперебойники. Все приборы отличаются высоким качеством и обеспечивают функционирование котлов в любой период.
  5. Бастион. ИБП имеют высокое качество и надежность. Приборы имеют UPS, позволяющую подключить нагрузку напрямую. Просты в эксплуатации и быстро запускаются.
  6. PowercomImperial. ИБП выполнены по современным технологиям. Судя по отзывам потребителям продукция отличается высоким качеством. Приборы работают в автономном режиме до нескольких часов.
  7. Штиль. Работают по технологии онлайн, преобразуя переменный ток в постоянный и наоборот. Аккумуляторы постоянно задействованы в работе, поэтому смена источника питания происходит мгновенно.
  8. CyberPower. Один из лидеров по производству устройств для бесперебойной работы котлов. Обеспечивают подачу питания, сохраняя работоспособность устройства даже при аварии в энергосистеме.

Советы профессионалов при выборе ИБП для котлов


Самое главное при правильном подборе ИБП рассчитать мощностные характеристики. Для расчета, пусковую мощность электронасоса и вентилятора находят в техпаспорте, обращая внимание на класс энергоэффективности от A до G. Профессионалы советуют увеличивать мощность потребления на пять для всех классов, за исключением A – для него показатель увеличивается в 1.3.

Далее суммируется общая потребленная мощность котлоагрегата и вспомогательного оборудования и умножается с запасом на 1.2.

Можно ли устанавливать On-line ИБП для электропитания котла


Бытует мнение о том, что off-line ИБП не могут применяться для аварийного электропитания котлоагрегатов по той причине, что у них чрезвычайно большой период переключения на АКБ. Вообще-то это не совсем правильно, что можно легко доказать. Для этого нужно вынуть вилку электропитания котла из сети. Обычно время переключения такого устройство не превышает полусекунды, а агрегат не сообщает о сбое, поскольку не способен уловить такое мгновенное отключение. Даже если оно составит 50мс, то при любых обстоятельствах, это будет намного меньше, чем выполненное ручным способом.

Единственно чем действительно огорчает система off-line ИБП — она лишена функции стабилизации. Притом, что отдельные модификации обладают 2-мя ступенями для корректировки выходного напряжения, тем не менее, переход, как правило, производится с применением реле и оптимально подходит для вариантов, когда напряжение устойчиво высокое или низкое. В том случае, когда оно непрерывно скачет, то очень скоро выработается ресурс реле прибора, в особенности, когда он работает на предельной мощности. В данном случае рекомендуется встроить стабилизатор напряжения в схему электропитания котла до ИБП.

Почему недопустимо применять компьютерный ИБП для аварийного электропитания котлов


Базовые моменты, которые препятствуют использованию ИБП компьютера для аварийного электропитания отопительного котла:

  1. Резерв UPS является преградой для функционирования котлоагрегатов из-за малой емкости внутренних батарей, и как следствие вызывают ограничение аварийного периода работы отопительной системы. Кроме того в этом приборе отсутствует требуемая защита трансформаторов от перегрева. Урегулировать проблему возможно использованием внешних мощных АКБ с системой активного охлаждения.
  2. Слабое зарядное устройство. Установка наиболее мощных АКБ продлевает период заряда, что сможет стать неувязкой при подаче электричества по разному котловому электрооборудованию.
  3. Параллельное либо последовательное подсоединение аккумуляторов. Существует мнение, что последовательность соединения предполагает предварительную балансировку аккумуляторов.
  4. Необходимость калибровки ИБП впоследствии смены батарей на наиболее мощные. В определенных модификациях калибровка допускается нажатием клавиши, в иных – через меню управления. Ошибочная калибровка воспроизводит неточное представление процентов оставшегося заряда, что скажется на работоспособности устройств, присоединенных к интерфейсным разъемам корпуса.

Как выбрать и на что обратить внимание?

При выборе бесперебойнка важно оценить следующие параметры:

  1. Мощность. Работоспособность устройства зависит от потребляемой мощности. Важно знать, что насосам требуется существенный пусковой ток.
  2. Время автономной работы. Показатель рассчитывается по емкости АКБ и мощности нагрузки. Чем больше емкость батареи и меньше нагрузка, тем дольше прибор работает от аккумулятора.
  3. Напряжение. Скачки напряжение плохо сказываются на электронике котлов.

Критерии выбора

  • Суммарная потребляемая мощность оборудования, которое вы собираетесь защищать от перепадов напряжения;
  • Длительность автономной работы оборудования.

Мощность оборудования указывается в паспорте или инструкциях, здесь главное – определиться, что, собственно, вы собираетесь защищать. Кроме газового котла через ИБП можно подключить циркуляционные насосы, сигнализацию и прочие установки, обеспечивающие жизнедеятельность вашего жилища.

Смотрим видео, критерии выбора прибора:
https://youtu.be/GZzyNBc4sCs

Но в таком случае надо учитывать, что в момент запуска мотора потребление тока возрастает в несколько раз. Кратковременный перегруз большинство моделей ИБП для газовых котлов переносят нормально, однако не мешает подстраховаться и взять модель с 30%-ным запасом по мощности.

Временной период, в течение которого бесперебойник обеспечит автономное питание электрооборудования, зависит только от емкости аккумулятора. Обычно производитель указывает время автономии в технической документации. Но на практике данный показатель несколько отличается от заявленного из-за коэффициента глубины разряда и КПД преобразователя. Емкость аккумулятора, необходимую для конкретного случая, можно подсчитать по формуле:

Т – время автономии, необходимое вам (оно зависит от степени стабильности электрообеспечения вашего дома) – в часах;

Р – суммарная потребляемая мощность оборудования, которое вы планируете защитить от перепадов напряжения – в ваттах;

N – количество батарей, которыми оснащена выбранная вами модель бесперебойника;

Проделав несложный расчет, вы убедитесь, подходит для вашей цели данная модель ИБП или нет.

ТОП-10 лучших ИБП для газовых котлов

Знакомство с характеристиками популярных бесперебойников упростит выбор подходящей подели. В рейтинге представлен 10 лучших ИБП, которые обеспечивают продолжительную и стабильную работу газового котла.

Энергия Гарант 500

Напольный аппарат является одним из лидеров продаж. Представлен в элегантном корпусе. Оснащен дисплеем, на котором представлена вся необходимая информация. Отличаются низким потреблением энергии в режиме холостого хода.

  • выходная мощность — 500 ВА / 300 Вт;
  • время на переключение к АКБ — 8 мс;
  • КПД — 98%;
  • входное напряжение — 155 — 275 В;
  • стабильность выходного напряжения — ± 10 %;
  • габариты — 140x170x340 мм;
  • вес — 5,2 кг.
  • звуковая сигнализация;
  • полная защита от замыкания и перегрузки;
  • автоматический предохранитель.
  • плохо работает с генераторами;
  • выходит из строя при повышении температуры в помещении.

HeliorSigma 1 KSL

Усовершенствованный настольный аппарат, оснащенный LED-дисплеем. Обеспечивает двойное преобразование тока. Оснащен тремя разъемами питания.

  • выходная мощность — 1000 ВА / 800 Вт;
  • входная частота — 45 — 65 Гц;
  • КПД — 98%;
  • входное напряжение — 138 — 300 В;
  • стабильность выходного напряжения — ± 1 %;
  • крест-фактор — 3:1;
  • уровень шума — 50 дБ;
  • габариты — 110x260x395 мм;
  • вес — 6.5 кг;
  • удобная система управления;
  • стабильная работа при скачках напряжения;
  • отличная работы при плохих сетях.
  • высокая цена;
  • небольшая гарантия;
  • может выгореть при перегреве.

StarkCountry 1000 Online

Модель, достойная внимания. Бесперебойник оснащен системой защиты при скачках напряжения. С его помощью газовый котел будет стабильно работать в любых условиях. Устройство оснащено качественной батареей и имеет высокий коэффициент полезного действия.

  • выходная мощность — 1000 ВА / 800 Вт;
  • входная частота — 45 — 65 Гц;
  • КПД — 98%;
  • входное напряжение — 110 — 300 В;
  • габариты — 145x220x397 мм;
  • вес — 7 кг;
  • низкая цена;
  • надежная работа;
  • наличие дисплея;
  • быстрая смена источника питания.
  • шумная работа;
  • проблема с поиском комплектующих.

Lanches L900Pro-H 1 kVA

Модель L900Pro-H 1 kVA имеет двойную системе преобразования тока. Рассчитана на подключение к внешнему аккумулятору. Имеет широкий диапазон входного напряжения. Устройство работает в любых условиях. Оснащено удобной панелью управления.

  • выходная мощность — 1000 ВА / 900 Вт;
  • КПД — 85%;
  • входное напряжение — 110 — 300 В;
  • входная частота — 40 — 70 Гц;
  • входной коэффициент мощность — 0.99;
  • стабильность выходного напряжения — ± 1 %;
  • габариты — 144x214x336 мм;
  • уровень шума — 50 дБ;
  • вес — 6 кг;
  • высокая производительность;
  • надежная работа;
  • наличие дисплея;
  • высокая мощность;
  • быстрая зарядка (3 часа).
  • сложная инструкция;
  • высокая стоимость;
  • небольшая гарантия.

БАСТИОН SKAT-UPS 2000/1200

Качественное устройство, обеспечивающее стабильное функционирование газового котла. Предназначена для котлов, требующих зануления нагрузки. Имеет неплохие характеристики. При полной нагрузке работает до двух минут.

  • выходная мощность — 2000 ВА / 1200 Вт;
  • макс. поглощаемая энергия импульса — 185 Дж;
  • коэффициент нелинейных искажений — 3%;
  • КПД — 85%;
  • входное напряжение — 170 — 270 В;
  • стабильность выходного напряжения — ± 1 %;
  • габариты — 158x198x380 мм;
  • вес — 10,5 кг;
  • низкая погрешность выходных параметров;
  • стабильная частота напряжения;
  • оперативное предупреждение неисправностей;
  • бесперебойная работа в резервном режиме.

Энергия ПН-500

Многофункциональный прибор, который контролирует наличие напряжения. Относится к интерактивным ИБП. Быстро заряжается и обеспечивает нормальную работу газового котла даже при сильных скачках напряжения.

  • выходная мощность — 500 ВА / 300 Вт;
  • выходная частота — 45 — 65 Гц;
  • КПД — 98%;
  • входное напряжение — 148 — 273 В;
  • стабильность выходного напряжения — ± 10 %;
  • габариты — 115x160x290 мм;
  • вес — 4.8 кг;
  • звуковая сигнализация;
  • наличие ЖК-дисплея;
  • защита от перегрузки;
  • защита от короткого замыкания.
  • нет встроенного АКБ;
  • шумит при работе.

PowercomImperial IMD-825AP

Отличная модель, пользующаяся огромным спросом. Оснащена пятью выходными разъемами питания. Три из них рассчитаны на питание от аккумулятора. Устройство оснащено удобным дисплеем с корректным отображением информации.

  • выходная мощность — 825 ВА / 495 Вт;
  • макс. поглощаемая энергия импульса — 460 Дж;
  • выходная частота — 49 — 61 Гц;
  • входное напряжение — 165 — 275 В;
  • стабильность выходного напряжения — ± 5 %;
  • габариты — 105x168x334 мм;
  • вес — 6.4 кг;
  • уровень шума — 40 дБ.
  • низкий уровень шума;
  • возможность замены аккумулятора;
  • оптимальные габариты;
  • небольшой вес;
  • высокое качество корпуса.

PowercomImperial IMD-3000AP

Интерактивный ИБП с высокой выходной мощностью. Имеет шесть разъемов для подключения питания, каждый из которых подходит для подключения к аккумулятору.

  • выходная мощность — 3000 ВА / 1800 Вт;
  • макс. поглощаемая энергия импульса — 420 Дж;
  • выходная частота — 49 — 61 Гц;
  • входное напряжение — 165 — 275 В;
  • стабильность выходного напряжения — ± 5 %;
  • габариты — 130x200x438 мм;
  • вес — 22.1 кг;
  • уровень шума — 40 дБ.
  • отображение информации на дисплее;
  • звуковая сигнализация;
  • возможность заменить батарею;
  • оснащен вентилятором.

Штиль SW1000SL

Стильный и малогабаритный бесперебойник с жк-дисплеем с подсветкой и множеством настроек. Оснащен стабилизатором напряжения. Моментально переводит котел к питанию от аккумулятора.

Есть эко-режим. Производитель предоставляет гарантию 2 года.

  • выходная мощность — 1000 ВА / 900 Вт;
  • выходная частота — 49.9 — 50.1 Гц;
  • коэффициент нелинейных искажений — 4%;
  • входной коэффициент мощности — 0,99;
  • КПД — 95%;
  • входное напряжение — 90 — 295 В;
  • стабильность выходного напряжения — ± 2 %;
  • габариты — 357x379x116 мм;
  • вес — 14 кг.
  • работает до 18 минут при половинной загрузке;
  • звуковая сигнализация;
  • защита от скачков напряжения;
  • жк-дисплей;
  • быстрая смена источника питания;
  • удобные настройки.

CyberPower VALUE1500ELCD

Простое в управлении устройство. Работает бесшумно. Оснащено вентилятором для охлаждения системы при перегреве. Имеет довольно высокую мощность. При полной загрузке работает две минуты, при половинной — 10 минут.

  • выходная мощность — 1500 ВА / 900 Вт;
  • макс. поглощаемая энергия импульса — 125 Дж;
  • выходная частота — 49 — 61 Гц;
  • входное напряжение — 165 — 280 В;
  • стабильность выходного напряжения — ± 10 %;
  • габариты — 140x180x326 мм;
  • вес — 13.2 кг;
  • уровень шума — 50 дБ.
  • шумная работа;
  • иногда некорректно отображается информация.

Топ бесперебойников на 36 вольт по 3 АКБ

Комплект с 3 аккумуляторами по 100Ач для длительного времени автономной работы

Бесперебойники на 36В первые появились на нашем рынке. 3 внешних аккумулятора позволяют обеспечить максимально возможное время автономной работы и снизить ток нагрузки на батареи и инвертор, что положительно сказывается на наджёности, в том числе на нагрузках, близких к максимальной.

1 место. Lanches (East) L900Pro-H 1kVA

Первое место в рейтинге занимает продукт крупного китайского концерна East (www.eastups.com). Сильные стороны:

  • Нестабильное наличие на складе производителя в России
  • Низкий ток заряда – 6А.

Эта модель ИБП оптимальная для надёжного и длительного времени резервного питания. Отметим, что однофазные модели повышенной мощности (3, 6 и 10кВа) отлично себя зарекомендовали для резервного питания медицинского и бытового оборудования.

2 место. Inelt (Eltena) Monolith K1000 LT (снят с производства)

Некогда самый очень популярный источник под подключение внешних аккумуляторов китайского завода Kehua Tech (www.kehua.com), адаптированный российскими инженерами из компании Инелт под российский рынок. Плюсы:

  • Высокая надежность
  • Средний диапазон входных напряжений 120-295В

В рейтинге этот ИБП представлен как дань высокому уровню надежности. Отсутствие своевременной модернизации, низкий ток заряда и политика высоких цен импортера привела к потери некогда очень заметной доли рынка этим девайсом. В 2020 в линейке продукции появилась модель INELT Monolith E LT 1000 на 24В с током заряда 6А, опыт продаж и эксплуатации покажет в будущем качество этого продукта.

Бесперебойное питание для газового котла

Виды ИБП для газового котла, рекомендации по подбору бесперебойника

Большинство современных котлов на газе имеют электронную систему управления и являются энергозависимыми. Автоматика отопительной техники чувствительна к перепадам напряжения и может выйти из строя при очередном отключении электричества. Чтобы этого не произошло, производители отопительного оборудования рекомендуют установить ИБП для газового котла.

Нужен ли бесперебойник для газового котла

Блоки бесперебойного питания являются необходимыми для работы энергозависимого оборудования. Работа водогрейных газовых котлов контролируется автоматикой. При отключении электричества или повышения-понижения напряжения в сети, срабатывает устройство отключения, прекращается подача газа на горелку.

ИБП со встроенным или внешним стабилизатором напряжения предотвращает влияние нестабильной электрической сети на автоматику. Все устройства имеют аккумулятор, поэтому при отключении электричества, котел продолжает работать.

Но главной причиной, по которой необходимо установить бесперебойник является то, что при резком скачке напряжения (достаточно частое явление отечественной электросети), автоматика, стоящая от трети до половины от себестоимости котла, может сгореть.

Как работает бесперебойник

Источник бесперебойного питания для газового котла имеет два основных модуля, регулирующих и контролирующих работу устройства.

После подключения ИБП к котлу, поступающий на устройство переменный ток выравнивается стабилизатором, преобразовывается в напряжение необходимой частоты. При отключении электрического тока, устройство моментально переходит на работу от аккумуляторов.

В зависимости от емкости батареи, котел сможет продолжить работу в автономном режиме от 15 минут до 2 суток. ИБП с использованием внешнего аккумулятора обычно имеет небольшую встроенную резервную батарею, мощности которой достаточно, чтобы обеспечить работу отопительного оборудования на несколько минут. В этот момент котел переключается на дополнительный источник питания.

Типы ИБП для котлов, работающих на газе

Чтобы выбрать источник бесперебойного питания для газового котла, необходимо разобраться какие разновидности ИБП существуют. От типа бесперебойника зависит не только удобство эксплуатации и его стоимость, но и функциональные возможности устройства.

Принято классифицировать приборы по следующим признакам:

Главную роль в подборе бесперебойника играют технические параметры.

Обычные Off-line ИБП

Это бюджетный тип ИБП – низкая стоимость устройства объясняется отсутствием стабилизатора. Характеристиками оборудования является:

Основным предназначением ИБП с маркировкой Off-line является обеспечение резервного питания в случае отключения электроэнергии. Устройство не может стабилизировать напряжение в сети.

Принцип работы блока заключается в следующем. Существует установленный порог перепада напряжения. При достижении критических показателей происходит автоматическое переключение на резервный источник питания. Если в сети долгое время отсутствует стабильность, аккумуляторы устройства сядут и прибор выключится. Поэтому UPS Off-line устанавливают только при подключении к сети со стабильным напряжением.

Модели изготавливаются со встроенной аккумуляторной батареей, что дает возможность обеспечить работу котла после отключения электричества от нескольких минут до 2-х часов.

ИБП со стабилизатором AVR

ИБП с функцией стабилизатора AVR отличается от предыдущей модели наличием простейшего выпрямителя напряжения. Аккумуляторная емкость моделей небольшая. Как правило, собственного резерва достаточно, чтобы обеспечить работу котла в течение 15-20 минут. При необходимости можно подключить внешний аккумулятор и увеличить возможность автономного режима до 8-10 часов.

Модели работают подобным на Off-line устройства образом. Главным отличием является то, что при достижении критических показателей начинают использоваться не аккумуляторы, а преобразованное напряжение в сети. Если применяется ИБП с AVR, необходимость стабилизатора напряжения отсутствует.

В качестве недостатков можно отметить низкую скорость включения стабилизатора, что не дает возможность обеспечить 100% защиту автоматики котла. Во время предельных нагрузок, на выходе получаются не стабильные показатели синусоиды.

ИБП для котлов Онлайн

Комплекты ИБП On-line или UPS двойного преобразования, являются одними из самых надежных и стабильных моделей. Именно ИБП On-line используют для поддержания работоспособного состояния серверных и другого электрического оборудования.

    ИБП с двойным преобразованием состоят из блока питания и аккумуляторов, и инвертора.

При поступлении электричества инвертор преобразует переменный ток в постоянный, а после обратно в переменный, но со стабильной частотой и синусоидой.

  • Если напряжение в сети отключается, инверторные источники бесперебойного питания для поддержания работы котла используют аккумуляторы. При необходимости допускается подключение внешних аккумуляторных батарей.
  • Онлайн устройства бесперебойного питания для газовых отопительных котлов являются лучшими по своим техническим параметрам и функциональности. Среди преимуществ:

      Моментальное переключение в рабочий режим при достижении критического порога напряжения.

  • Подержание необходимых параметров напряжения.
  • Как подобрать бесперебойник для газового котла

    Необходимые данные для выбора ИБП описаны в эксплуатационной документации газовых котлов. Подбор оборудования осуществляется по техническим параметрам автоматики. На выбор подходящего бесперебойника влияют следующие параметры:

      Расчёт мощности UPS – при вычислении учитывается активная (фактическая) и реактивная нагрузка. Коэффициент потребляемой мощности включает потребление напряжения циркуляционными насосами и автоматикой котла. Полученный результат следует увеличить в три раза.
      Подобрать мощность ИБП для обеспечения бесперебойного электропитания газового котла с учетом пусковых токов лучше с помощью специалистов или он-лайн калькуляторов.

    Время автономной работы – устройства с длительным временем работы снабжены литиевыми аккумуляторами большой емкости. В технической документации UPS описано, сколько времени батареи смогут поддерживать автономную работу котла.

    Тип монтажа – блоки имеют настенный и напольный вариант установки. Как правило, стационарные инверторные модели имеют больший вес, по причине встроенного трансформатора. Модели AVR и Off-line изготавливаются как в настенном, так и напольном варианте.

    Принцип работы – лучшие ИБП, это инверторные модели, использующие двойное преобразование напряжения.

    Возможность подключения дополнительных аккумуляторов. Оборудование с маркировкой LT (Long Time) имеет функцию, позволяющую подключать и контролировать дополнительные аккумуляторные емкости. В результате можно продлить время автономной работы газового котла.

    Предназначение – не существует моделей, предназначенных исключительно для поддержания работы автоматики газовых котлов. Современные источники бесперебойного питания выпускаются для компьютерной техники, охранных и пожарных систем, сигнализации и т.д. Для котлов подойдет оборудование с чистой синусоидой на выходе (указано в инструкции по эксплуатации).

  • Дополнительные особенности – для большинства котлов подойдут ИБП исключительно со сквозной (гарантированной) нейтралью, или говоря простым языком, отсутствием разрыва «ноля». Если этого свойства нет в бесперебойнике, фаза с нулем поменяются местами, что приведет к отключению автоматики котла и сбросу настроек.
  • Учитывая информацию, приведенную в этой статье, с газовыми котлами рекомендуется использовать ИБП, соответствующий следующим требованиям:

  • В качестве дополнительного бонуса будет возможность подключения дополнительных АКБ.
  • Чтобы обеспечить длительную и безопасную эксплуатацию газового оборудования, стоит выбрать источники бесперебойного питания для газовых котлов с нулевым переключением (модели инверторного типа). Материальные затраты в данном случае вполне оправданы.

    Какой марки ИБП лучше выбрать

    На отечественном рынке широко представлены как системы бесперебойного питания импортного производства, так и российские ИБП. Наиболее популярными являются следующие модели:

      CyberPower – один из ведущих производителей источников бесперебойного питания. Компания предлагает модели, предназначенные для различных целей: дома, офиса, сервисных и т.д. В ассортименте продукции CyberPower представлены линейно-активные и инверторные преобразователи.

    Штиль – группа компаний предлагает потребителю качественное и надежное оборудование, адаптированное для работы в условиях отечественного электроснабжения. Модели устойчивы к перепадам напряжения.
    Производитель Штиль предлагает все необходимое для поддержания стабильной работы котла оборудование: аккумуляторы, стабилизаторы и бесперебойники различных конфигураций.

    Inelt – компания, представленная на рынке РФ более 10 лет. Одна из первых выпустила ИБП с литиевой батареей, что позволило обеспечить более равномерные показатели напряжения на выходе.
    Основное направление продукции – обеспечение стабильного напряжения для профессионального промышленного оборудования. Присутствуют и бытовые модели. Можно подобрать бесперебойник Inelt для газового котла с аккумулятором или купить модель со стабилизатором напряжения и возможностью дальнейшего подключения батареи.

    Helior – компания разрабатывает и внедряет оборудование с максимально комфортным управлением, для эксплуатации в промышленности и бытовых условиях. Популярностью пользуются ИБП Helior с дистанционным управлением и контролем. Представлены все виды бесперебойников, начиная от бюджетных версий и заканчивая дорогими инверторными моделями.

    Skat UPS – российская компания, специализирующаяся на производстве систем «умный дом». Предлагает надежное оборудование с максимальной степенью автоматизации и надежности. В дополнительной комплектации Skat UPS предоставляются герметичные гелевые аккумуляторы, шкафы для размещения, а также возможность дополнительного подключения дистанционного управления.

  • Teplocom – под маркой выпускается различное оборудование. Компания долгое время работает над производством систем энергосбережения и оптимизации работы газовых котлов. Предлагаемые модели ИБП Teplocom являются универсальными и легко интегрируются к оборудованию других компаний: CyberPower, Штиль и т.д.
  • Как правильно подключить бесперебойник к газовому котлу

    Организация бесперебойной работы газового котла отопления – это сложный процесс, требующий определенной подготовки и профессионализма. В инструкции к ИБП прилагается подробная схема подключения устройства.

      Оборудование устанавливается сразу после монтажа газового котла, но строго перед проведением заземления.

    Устанавливается переключатель для постоянного запитывания аккумуляторных батарей.

  • Запитывается котел и циркуляционный насос.
  • Подробности и особенности подключения газового котла через источник бесперебойного питания описаны в инструкции по эксплуатации. В документации приводятся подробные схемы, которым необходимо следовать при установке.

    Какие АКБ лучше выбрать для ИБП

    В технической документации ИБП подробно описываются характеристики и требования, предъявляемые к аккумуляторам. Батареи должны соответствовать указанным требованиям.

    Производитель – большинство ИБП требуют установки «родных» аккумуляторов.

    Дата выпуска – допускается подключение батареи с датой выпуска не более года.

  • Стоимость – хорошая аккумуляторная батарея будет стоить дорого. Покупая дешевую продукцию, не нужно рассчитывать на длительную эксплуатацию и соответствие указанным параметрам.
  • Ответы на часто задаваемые вопросы про ИБП

    Судя по отзывам продавцов-консультантов, покупатели в основном задают одни и те же вопросы. Чтобы облегчить выбор устройства и дать возможность потребителям получить наиболее достоверную информацию, сравнительно недавно специалистам задали наиболее распространенные вопросы, связанные с принципом работы ИБП для газовых котлов.

    Ниже приводятся два наиболее интересных вопроса, непосредственно влияющих на выбор оборудования для котельной.

    Что лучше для газового котла, генератор или ИБП

    Установка генератора решает одни проблемы, но создает другие. Дело в том, что генератор производит напряжение с постоянно колеблющейся частотой. В результате не решается вопрос защиты автоматики котла.

    Чтобы добиться напряжения с устойчивой частотой, придется дополнительно устанавливать стабилизатор. Как вариант, можно приобрести инверторный генератор, что достаточно дорого.

    Что лучше для газового котла, стабилизатор или ИБП

    Функцией стабилизатора напряжения является простое преобразование напряжения с параметрами, необходимыми для нормальной работы оборудования котельной. При отключении электроснабжения стабилизатор также перестает работать. Соответственно, котел отключается, что в зимнее время года достаточно неприятно.

    Источник бесперебойного питания продолжает обеспечивать автоматику котла необходимым напряжением при отсутствии его в сети. Даже бюджетные модели способны обеспечить автономную работу котла в течение 10-15 минут. Обычно этого достаточно, чтобы поломка в электросети была исправлена.

    Бесперебойное питание для газового котла

    Почему компьютерный ИБП не применяют для газового котла?

    Многие владельцы частных домов для обеспечения резервного электроснабжения электроники газового котла приобретают так называемые компьютерные ИБП, но через некоторое время обнаруживают, что автономное питание от подобного источника приводит к нестабильной работе или вообще остановке котла отопления с индикацией аварии.

    Разберем в нашей статье причины, по которым лучше отказаться от использования компьютерных ИБП для автономного питания котла.

    Содержание

    Какой тип ИБП оптимально подходит для питания газового котла?

    В любом магазине можно увидеть несколько типов источников бесперебойного питания (резервные, линейно-интерактивные, онлайн), отличающиеся значениями параметров и ценой. Большой выбор разнообразных моделей способен завести в тупик любого неспециалиста. Остановимся на особенностях каждого типа подробнее.

    Резервные ИБП – являются простейшими приборами без функции стабилизации входного напряжения. К их недостаткам относят длительное время переключения на питание от батарей (до 15 мс), несинусоидальность выходного сигнала, переход в аварийный режим при небольших перепадах напряжения на входе, малую величину тока заряда АКБ, отсутствие возможности подключения внешних аккумуляторов.

    Так называемые компьютерные ИБП относятся именно к резервному типу, недостатки которого особенно критичны при совместной работе с газовым котлом. Несмотря на привлекательную низкую стоимость, такое оборудование рекомендуется применять только для электропитания нетребовательной к качеству входного напряжения техники, например, компьютеров.

    Линейно-интерактивные ИБП – более совершенное оборудование, оснащенное встроенным стабилизатором напряжения, исключающим сбои при колебаниях сетевого напряжения. Время переключения на работу от батарей – до 4 мс. Основной недостаток: ступенчатая регулировка выходного сигнала, ведущая к искажению его формы. Линейно-интерактивные ИБП также не рекомендуются для питания газовых котлов.

    Онлайн ИБП – лучшие на сегодня источники питания с непрерывным (двойным) преобразованием входного переменного напряжения в постоянное и нулевым временем перехода в автономный режим. Онлайн ИБП отличаются высоким качеством выходного сигнала и его идеальной синусоидальной формой, справляются с критическими перепадами напряжения сети переменного тока, поддерживают подключение массива внешних аккумуляторных батарей любой необходимой емкости. Оборудование данного типа отлично подойдет для электропитания газового котла.

    Сравним характеристики компьютерных и онлайн ИБП и разберем более детально, почему именно онлайн оборудование целесообразно использовать для электропитания газового отопительного оборудования.

    Какие параметры ИБП влияют на работу газового котла?

    Рассмотрим основные параметры ИБП, оказывающие влияние на безаварийное функционирование газового котла. В процессе рассмотрения станут понятны причины проблем с работой котла после подключения к нему компьютерного источника питания.

    Форма выходного напряжения

    Газовый котел очень чувствителен к форме питающего напряжения. Идеальным вариантом является чистая синусоида без каких либо отклонений. Дело в том, что в состав котла входит циркуляционный насос с асинхронным двигателем, критичным к форме входного сигнала. При низком качестве напряжения наблюдаются толчки в работе ротора, приводящие к биениям двигателя и его перегреву. Кроме того, возникает громкий гул, издаваемый циркуляционным насосом, пытающимся выполнить свою основную функцию. Как результат – быстрый выход насоса из строя и аварийный останов котла.

    Компьютерные ИБП выдают сигналы в форме меандра или ступенчатого синуса, что абсолютно не подходит для питания котла. Только онлайн источники бесперебойного электропитания обеспечивают идеальную синусоидальную форму напряжения.

    Правильная фазировка

    Газовые котлы с автоматическим поджигом и ионизационным датчиком пламени требуют точной фазировки для корректной работы. Это связано с тем, что ток ионизации датчика протекает от «фазы» к «земле». При нарушении фазировки автоматический поджиг не сработает. В отличие от онлайн ИБП, компьютерный источник бесперебойного электропитания не выдает напряжения с выраженной фазой.

    Время работы в автономном режиме

    Компьютерные ИБП со встроенными аккумуляторами способны поддерживать функционирование домашнего или офисного компьютера в течение 10-15 мин. Этого времени вполне достаточно, чтобы правильно отключить устройство. Но для резервирования питания котельного оборудования необходим значительно больший временной запас, поскольку отключения электроэнергии могут длиться несколько часов и неоднократно повторяться в течение суток.

    Соответственно, требуются специализированные ИБП, рассчитанные на работу в аварийном режиме не менее 5-10 ч, с мощностью 250-3000 ВА и соответствующей емкостью аккумуляторных батарей. Увеличение периода автономного функционирования можно добиться за счет использования внешнего массива аккумуляторов, размещаемых на отдельном стеллаже.

    Сравнение характеристик компьютерных и онлайн ИБП

    Параметры Значения, необходимые для корректной работы котла Компьютерный ИБП Онлайн ИБП
    Форма выходного сигнала чистая синусоида меандр чистый синус
    Время переключения в аварийный режим 0 мс 15 мс 0 мс
    Время работы в автономном режиме до 10 ч до 15 мин более 10 ч
    Стабилизация выходного напряжения в диапазоне не менее 100-250 В отсутствует 90-295 В
    Возможность подключения внешних батарей любое количество для обеспечения нужной суммарной ёмкости отсутствует да
    Фазировка фазировка входной сети должна соответствовать фазировке нагрузки отсутствует да

    На основании сравнения компьютерного и онлайн ИБП и рассмотрения их характеристик абсолютно понятно, что компьютерные источники питания нельзя использовать для электропитания газового котла. Для этой цели лучше всего подойдут ИБП с двойным преобразованием.

    Дополнительные критерии выбора модели ИБП для котла

    При покупке ИБП для электропитания газового котла необходимо обратить внимание на несколько важных моментов:

    • выбирайте источник питания на основе максимальной (пусковой) мощности, которая может превышать номинальную примерно в 3 раза;
    • учитывайте, что встроенные аккумуляторы обеспечивают автономную работу не более 4 часов. При необходимости большего времени резервирования лучше выбрать модель, предназначенную для работы с внешними АКБ;
    • попросите специалиста рассчитать суммарную емкость аккумуляторных батарей, необходимую для поддержки нагрузки в течение требуемого периода;
    • обратите внимание на поддержку ИБП функции «холодный» старт, дающей возможность запустить котел отопления при отсутствии напряжения в электросети.

    Что предлагает ГК «Штиль»?

    Компания «Штиль» предлагает линейку однофазных настенных ИБП серии SW, предназначенную специально для бесперебойного электропитания газовых котлов и циркуляционных насосов. Оборудование имеет мощность 250 ВА, 500 ВА и 1000 ВА, позволяющую обеспечить работу любых моделей котельных систем. ИБП изготавливаются по передовой онлайн технологии с двойным преобразованием энергии.

    Устройства мгновенно переключают нагрузку на питание от аккумуляторных батарей, выдают напряжение идеальной синусоидальной формы с высокой точностью стабилизации. Использование уникальных алгоритмов цифрового управления, разработанных инженерами компании, позволило поднять КПД до 95% и поддерживать стабильную работу нагрузки при отклонениях сетевого напряжения в пределах 90-295 В.

    Бесперебойное питание для газового котла

    Рейтинг лучших ИБП для котлов 2020 топ 10

    В частном доме, особенно на даче или за городом, часто возникают проблемы с электричеством. То напряжение скачет, когда сосед включает сварочный аппарат, то оно не дотягивает и до 200 В. А во время аварий на линии электропередач или во время её обслуживания электрической энергии и вовсе нет. А инженерные и охранные системы должны функционировать всегда. В этом им помогут лучшие ИБП для котлов отопления 2020 года.

    Устройства подходят для газовых котлов, циркуляционных насосов, прочих бытовых и электрических приборов. Однако при выборе важно знать, на какие критерии ориентироваться.

    Лучший ИБП для котла БАСТИОН TEPLOCOM-500+

    Первое место в топ ИБП для котлов занимает новейший БАСТИОН TEPLOCOM-500+. Он стабилизирует получаемое из сети напряжение, защищает электронику от его перепадов и гарантирует продолжительное функционирование отопительного оборудования после отключения от сети или при отсутствии электричества.

    Применяется для насосов отопления, фазонезависимого котельного оборудования и автоматики к нему. На выходе генерирует идеальную синусоиду, независимо от параметров получаемого тока и потребляемой мощности оборудования.

    Благодаря отменному быстродействию микропроцессор переключает на режим резервного питания всего за 0,4 мс. Автономность составляет минимум полчаса при пиковой нагрузке (500 ВА) и непрерывном функционировании.

    Предусматривает увеличение ёмкости аккумулятора путём установки батареи объёмом до 200 Ач. ИБП оснащён фильтрами, отсеивающими высоковольтные и высокочастотные помехи, защитой от переполюсовки и глубокого разряда АКБ.

    Сетевой автоматический предохранитель защищает оборудование от короткого замыкания. На переднюю стенку вынесен дисплей, отображающий режим работы, параметры напряжения, текущую нагрузку.

    Против:

    Штиль SW1000SL с двойным преобразованием

    Однофазный бесперебойный источник питания для котлов отопления и иного электрического оборудования вроде охранной системы, умного дома, цифровой электроники и маломощной бытовой техники.

    Микроконтроллер управляет скоростью вращения вентилятора в зависимости от нагрузки и температуры силовых элементов. Ввиду оптимизированного алгоритма функционирования корректора коэффициента мощности может применяться и к дизельгенераторным установкам.

    • стабилизирует входное напряжение в широких пределах (от 90 до 295 В) с точностью до 2% без переключения в автономный режим;
    • мгновенно переключает устройство в режим резервного питания без разрыва цепи;
    • выдаёт идеальный синусоидальный сигнал.

    ИБП для газового котла с внешним аккумулятором питает подключённые приборы при 100%-ой нагрузке (900 Вт) до 6 минут, при половинной – до 18 минут и 1,5 часа при выдаче 100 Вт мощности.

    • значение напряжений на входе и выходе;
    • текущую нагрузку;
    • состояние АКБ;
    • ошибки и их причины.

    Управление осуществляется посредством четырёх кнопок и интерфейсами для подключения плат расширения для удалённого или локального мониторинга через браузер или фирменную утилиту.

    Против:

    СибКонтакт ИБПС-12-300N для всех типов котлов

    Отечественное устройство бесперебойного питания для газового котла со сквозной нейтралью – подходит для фазонезависимых и фазозависимых котлов мощностью до 300 Вт. При отключении электропитания устройство за десятые доли секунды переключает режим работы на автономное питание. При этом отопительная система не успевает отключиться.

    Интеллектуальный адаптер для зарядки АКБ заряжает высокоемкостные аккумуляторы до 200 Ач. Годится в качестве вторичного источника питания чувствительных к напряжению устройств, потому как всегда выдаёт синусоиду, несмотря на значение входящего напряжения.

    Конструкция розетки обезопасит пользователя от токоведущих элементов агрегата. Он собран с применением комплектующих ведущих мировых брендов и гарантирует КПД на уровне 90%. ИБПС-12-300N оснащён системой защиты от: перегрузки, перегрева, короткого замыкания, обратного подключения батареи и её глубокого разряда.

    Против:

    Какой ИБП лучше выбрать для котла отопления

    Сэкономить время, деньги и нервы помогут рекомендации, как выбрать ИБП для котла правильно. Позабытая мелочь может вынудить покупать новый бесперебойник, ведь предыдущий не подошёл.

    Выбор бесперебойника начинается с определения его типа:

    • Оффлайн – подаёт резервное питание при отключении центрального электроснабжения. Недостатки: не стабилизирует напряжение, быстрее аналогов изнашивается аккумулятор.
    • Линейно-интерактивный – выпрямляет входное напряжение в широком диапазоне без задействования батареи. Для переключения на резервное питание нужно время, и некоторые устройства успеют среагировать на отсутствие питания.
    • С двойным преобразованием или онлайн – превращает переменный ток низкого качества в постоянный, а затем обратно в переменный с идеальными характеристиками. Входное напряжение применяется для заряда батареи, главный контур в схеме – инвертор. Ввиду особенностей работы переключение на аккумуляторное питание не требуется – равно нулю.

    Отсюда понятно, какой ИБП для котла лучше – с двойным преобразованием, но и стоит он дороже аналогов. Если бюджет ограничен, достаточно устаревшего линейно-интерактивного инвертора.

    • мощность потребителей и берите с запасом 10-20% минимум – для запуска электродвигателей (циркуляционного насоса) нужно приблизительно втрое больше энергии, чем они потребляют в штатном режиме;
    • фазозависимость – одним котлам (фазонезависимым) неважно, куда подключить фазу, а куда ноль, другим нужно чёткое подключение; даже после правильной коммутации может обнаружиться проблема – ИБП «потерял» ноль – для фазозависимых котлов и бесперебойник нужен соответствующий;

    Не забывайте поинтересоваться о сложности подключения аппарата, ведь вызов электрика далеко за город обойдётся недёшево.

    Производительный РЕСАНТА УБП-1000

    Отечественный бесперебойник для газового котла, компьютера и оргтехники, серверных станций, систем охраны и видеонаблюдения. Защищает устройства от повреждений и предотвращает их работу в нештатном режиме из-за проблем с напряжением.

    Может выступать в качестве источника питания при перебоях с электроснабжением. Электроэнергией обеспечивает потребителей мощностью до 800 Вт. Оснащён цифровым дисплеем для визуализации и контроля за рабочими параметрами агрегата.

    Электронная начинка и охлаждение находятся в помехоустойчивом ударопрочном корпусе с возможностью крепления на стену. Поставляется без аккумуляторных батарей, но может оснащаться парой АКБ ёмкостью 100 Ач и напряжением 12 или 24 В.

    При работе в автономном режиме каждые 12 секунд издаёт звуковой сигнал, а по мере разряда его частота возрастает вплоть до двух герц. РЕСАНТА УБП-1000 предотвращает перезарядку аккумулятора, его перегрев благодаря адаптивному вентилятору и глубокий разряд – при падении ёмкости батареи ниже 20% устройство отключается.

    Против:

    Бюджетный ИБП Энергия Гарант 500

    Инверторный преобразователь напряжения с релейным стабилизатором, способный гарантировать питание электрических приборов и установок мощностью до 800 Вт. Во-первых, он стабилизирует получаемое напряжение, что важно для чувствительных микросхем и приборов, во-вторых – выступает в качестве резервного источника питания при отсутствии электрической энергии.

    При наличии сетевого питания устройство заряжает аккумулятор, а после его отключения переходит в инверторный режим – превращает постоянный ток в переменный с напряжением 220 В.

    Выходной сигнал всегда имеет форму чистой синусоиды, гарантирующей бесперебойное функционирование высокоточного и дорогого электрооборудования. Батареей не комплектуется, однако имеет возможность подключения аккумулятора с напряжением 12 В.

    • подобрать источник питания, подходящий под текущие цели;
    • заменить неподходящий или износившийся элемент питания.

    На передней панели расположен информативный дисплей с данными о преобразовании напряжения, оставшейся автономности, степени разряда АКБ. Устройство оповестит пользователя звуковым сигналом о включении и отключении, переключении режима и проблемах в электрической сети.

    Против:

    Маломощный и компактный ИБП CyberPower SMP 350 EI

    Недорогое бесперебойное питание на котёл отопления, циркуляционный насос, водонагреватель, компрессор септиков, насосную станцию, систему безопасности и видеонаблюдения, гаражные ворота, иную инженерную и бытовую технику в частном доме. Устройство можно монтировать в жилом помещении, ведь работает оно бесшумно.

    Шум вентилятора можно услышать разве при пиковой нагрузке, а звуковые сигналы об аварийном состоянии, переходе в режим автономного питания и т.д. отсутствуют.

    Из режима выпрямителя в режим инвертора SMP 350 переходит всего за 4 мс. Это время незаметно для чувствительных электрических приборов, и они продолжат работать от энергии аккумулятора. На выходе устройство демонстрирует эталонную синусоиду, выпрямляя постоянное напряжение в широких пределах, в том числе выдерживает мощные кратковременные импульсы, например, во время удара молнии.

    На переднюю стенку вынесены светодиодные индикаторы, они уведомляют о наличии сетевого напряжения, работе от аккумулятора и проблемах.

    Против:

    ELTENA (INELT) Monolith E1000LT с расширенными коммуникациями

    В обзор ИБП для газовых котлов попало устройство с двойным преобразованием и богатыми коммуникационными возможностями – оснащён интерфейсами USB и RS-232, слотом для карточки SNMP и DA-806. Поддерживает релейные карты для расширенного мониторинга за основными показателями бесперебойника.

    Выдаёт 12 В постоянного тока, поэтому нуждается в одной батарее соответствующего номинала. Применяется преимущественно в системах, не нуждающихся в продолжительной автономности, в случаях, где нужно минимизировать число соединительных проводов.

    ИБП снабжается зарядным устройством на 10 А, ускоряющим восполнение АКБ энергией. Последняя необходима разве в случае отключения электропитания или при существенной просадке напряжения. Также может использоваться в качестве частотного преобразователя.

    Мощный микропроцессор пристально следит за выходящим напряжением – его график не отклоняется от синусоиды. Дисплей отображает основные параметры работы, если отсутствует подключение от компьютера до котла отопления.

    Против:

    Мощный ИБП с настенным креплением Энергия Pro 1000

    Многофункциональный инвертор, отличающийся точностью и мощностью. Предназначен для частных домов и ответственной высокочувствительной аппаратуры в офисах, медицинских учреждениях, лабораториях, промышленных и государственных учреждениях. Он всегда выдаёт идеальный синусоидальный сигнал и способен одновременно питать электрической энергией устройства мощностью до 1 кВт.

    Модель характеризуется повышенной надёжностью – для сборки применяются высококачественные радиодетали, и бесшумностью. Система охлаждения даёт о себе знать после длительной работы под нагрузкой и при зарядке АКБ.

    Состоит из преобразователя напряжения (выдаёт 220 В переменного тока из 12 В постоянного, получаемого от батареи), автотрансформаторного стабилизатора релейного типа – сглаживает повышенное напряжение и стабилизирует недостаточное.

    Также включает блок для автоматической подзарядки аккумуляторов. Многоуровневая система безопасности защищает приборы от короткого замыкания и помех.

    Против:

    БАСТИОН TEPLOCOM-250+26 для газовых котлов с розеткой

    Компактный и лёгкий бесперебойник с настенным креплением, которое сэкономит полезное пространство. Спроектирован TEPLOCOM-250+26 для настенных котлов с открытой и закрытой камерой, применяемых для отопления зданий. Изделие обезопасит элементы системы отопления от некачественной электроэнергии.

    Автоматически переключается в режим резервного питания при исчезновении напряжения в электросети. Источником энергии в таком случае служит аккумуляторная батарея на 12 В ёмкостью до 40 Ач, устанавливаемая внутрь корпуса. Она защищена от глубокого разряда.

    Информационный дисплей выводит основные сведения о режиме работы оборудования. Не шумит даже при нагрузке, поэтому может монтироваться в жилых помещениях. ИБП оснащён интересной технологией, называемой режимом продления времени резерва – продлевает автономность потребителей путём циклического питания в резервном режиме.

    Для быстрого отключения от сети на корпусе расположен тумблер, рядом с ним – розетка для подключения маломощных бытовых устройств.

    Против:

    EAST Home 1000 с микроконтроллерным управлением

    Инвертор, стабилизирующий напряжение в широких пределах: от 150 до 240 В. Точность значения не превышает 5%, вследствие чего формируется сигнал эталонной синусоидальной формы. Это даёт возможность подключать к ИБП точную и чувствительную медицинскую и лабораторную аппаратуру, электродвигатели и трансформаторные БП.

    Для её питания в резервном режиме нужны внешние аккумуляторы. Бесперебойник защитит бытовые и инженерные устройства от перегрузки и кратковременно выдерживает перегрузки:

    • до 10% – 2 минуты;
    • до 25% – 1 минута;
    • до 50% – 10 секунд;
    • далее – байпас.

    Для батарейного режима доступна опцию ввода минимальной нагрузки и времени выключения. Зарядное устройство поддерживает регулировку тока зарядки с шагом 1 А в диапазоне до 10 А и 5 А свыше 10 А. Встроенный LCD-дисплей отображает сведения о режиме работы и основных параметрах тока.

    Заключение

    Практически все рассмотренные ИБП универсальны и подходят для большинства электрических приборов. Если не сильны в электрике, покупая бесперебойник для котла, не забывайте о таком понятии, как «фазозависимость».

    1. ИБП БАСТИОН TEPLOCOM-500+ – надёжный бесперебойник с множеством режимов работы и механизмами защиты от скачков напряжения, короткого замыкания, переполюсовки и полного разряда аккумулятора. Независимо от параметров входящего напряжения на выходе демонстрирует правильную синусоиду. Работает с автомобильными АКБ, основные сведения о текущем режиме функционирования выводит на ЖК дисплей.

    2. Штиль SW1000SL – универсальный ИБП для систем отопления, способный питать иную маломощную технику. Адаптивный вентилятор шумит только при нагрузках, близких к пиковой. Устройство поставляется с аккумулятором и способно выдавать указанное напряжение, чем подходит для питания чувствительной техники. От конкурентов отличается двойным преобразованием.

    3. СибКонтакт ИБПС-12-300N , как многие лучшие бесперебойники для газовых котлов, работает с фазозависимыми и фазонезависимыми котлами, тихий, вентилятор включается редко и ненадолго. Обладает рядом защитных механизмов для продления срока службы устройств, обезопасит потребителя от поражения током.

    Бесперебойное питание для газового котла

    Перебои с электричеством — не беда! Как выбрать ИБП для газового котла

    ИБП и стабилизатор напряжения — устройства с разным предназначением.

    ИБП, в первую очередь — источник аварийного питания, а стабилизатор — выравнивает напряжение, сглаживает «скачки».

    Что лучше для газового котла: ИБП или стабилизатор напряжения

    Качественный ИБП типа On-Line способен заменить и стабилизатор, так как выравнивание напряжения — его дополнительная функция.

    Но ИБП типа «Line-Interactive» (в том числе с правильной синусоидой) в плане эффективности стабилизации электрического тока уступает традиционным стационарным стабилизаторам.

    Соответственно, специалисты рекомендуют подключать газовые котлы для обеспечения аварийным питанием, следующим образом:

    1. ИБП типа «On-Line», от него — котёл.
    2. Стационарный стабилизатор, к нему — источник типа «Off-Line» или «Line-Interactive», а далее — котёл.

    Какие типы источников бывают

    Условно источники бесперебойного питания можно разделить на 3 категории:

    • Off-Line, в которых установлена аккумуляторная батарея малой ёмкости и преобразователь напряжения.
    • Line-Interactive, которые с технической стороны аналогичны Off-Line, но ещё имеют интегрированный простой стабилизатор напряжения.
    • On-Line, в которых есть полноценный двойной преобразователь с системой стабилизации исходящего напряжения.

    Фото 1. Сравнение трех типов ИБП: Offline (слева), Line-interactive (по центру) и Online (справа).

    Прибор типа «Off-Line» включаются только в том случае, если входящее напряжение падает ниже отметки 170—175 В или поднимается выше 240—250 В. В этой ситуации устройство отключается от сети и питает к себе подключённый котёл с помощью интегрированного аккумулятора. Как правило, такие устройства сейчас уже редкость. Их главный недостаток — уязвимость к скачкам напряжения.

    Прибор типа «Line-Interactive» самые распространённые. Помимо аварийного обеспечения питания, они незначительно стабилизируют выходное напряжение. Данный тип бесперебойников условно разделяется на 2 подвида:

    • с не правильной (апроксимированной) синусоидой;
    • с правильной синусоидой.

    Второй подвид является предпочтительным, так как прибор «выдаёт» более стабильное напряжение. Но, как правило, выпускается под применение внешнего аккумуляторного блока. Кстати, нередко такие устройства ещё называют «стабилизатором с функцией ИБП». По сути — это одно и то же.

    Самый современный вариант источника бесперебойного питания — устройство «On-Line»-типа.

    Он непрерывно накапливает заряд в установленную аккумуляторную батарею и постоянно питает устройство именно с неё, обеспечивая тем самым стойкое и стабильное выходное напряжение для подключённого устройства.

    Единственный существенный недостаток таких приборов — использование дорогостоящих аккумуляторных батарей (типа AGM). В тех же «Line-Interactive» питание от аккумулятора включается лишь в том случае, если входящее напряжение либо вовсе отключается, либо становится нестабильным (выходит за пределы допустимого входного вольтажа).

    Мощность и время автономной работы

    Мощность ИБП указывает на его возможную пиковую нагрузку. Большинство газовых котлов не потребляет более 300 Вт в пиковом режиме (когда включён и насос, и поджиг, и вентилятор камеры сгорания), но эту информацию следует уточнять по техпаспорту. В стандартном режиме работы потребление, в среднем, составляет до 150 Вт. Соответственно, приобретаемый бесперебойник должен иметь показатель мощности выше пикового у котла.

    Справка. В некоторых источниках бесперебойного питания мощность указывается в ВА (ватт-часы). Перевести ВА в Вт, можно по формуле: ВА*0,6=Вт.

    Время автономной работы прямо зависит от ёмкости установленных в ИБП аккумуляторов, а также от уровня потребления электричества самим котлом (этот показатель лучше всего рассчитывать с помощью ваттметров, подключаемых в розетку).

    В самых простых моделях ставят свинцово-кислотные батареи на 7—12 Ah. В более дорогих — до 100 Ah.

    Формула для расчёта времени автономной работы: T=U*Ah*N*K/P, где: Т — время автономной работы в часах. U — напряжение установленного аккумулятора (в большинстве ИБП — 12-вольтовые батареи).

    Ah — ёмкость аккумулятора. N — количество батарей. K — коэффициент преобразования (можно использовать «универсальный» — 0,75). P — средняя потребляемая мощность котла в ваттах.

    Какие аккумуляторы устанавливают в бесперебойники

    В бесперебойниках на сегодняшний день могут использоваться следующие типы аккумуляторов:

    • свинцово-кислотные;
    • литий-ионные;
    • никель-кадмиевые.

    Самый распространённый вариант (ему же рекомендуют отдавать предпочтение специалисты) — свинцово-кислотные. Они недорогие, ёмкие, требуют минимального обслуживания, легко подключаются, быстро заряжаются. Условно их разделяют на жидкостные и гелевые (в зависимости от физического состояния используемого электролита). Последние — более надёжны и долговечны, но стоят дороже.

    Фото 2. Свинцово-кислотный аккумулятор для источника бесперебойного питания от производителя ExeGate Power.

    А единственный недостаток всех свинцово-кислотных батарей — быстрый выход из строя при частом использовании. Они рассчитаны работать нечасто и непродолжительными сессиями. То есть, подойдут в том случае, если электричество дома отключают редко и ненадолго.

    Литий-ионные — более долговечны, чем свинцово-кислотные, но и стоят дороже. Однако при простаивании они начинают терять свою ёмкость. Соответственно, не подойдут, если необходимость в аварийном питании — редкая. А вот для регулярного использования, когда их хотя бы частично приходится разряжать 3—4 раза в месяц, они идеальны.

    Никель-кадмиевые — хоть производятся по старой технологии, но являются долговечными, стойкими к перепадам температур. Из недостатков: батареи не обслуживаются, высокотоксичны (в жилых помещениях лучше не использовать), стоят дорого, а ещё обладают «эффектом памяти».

    Внимание! Каждый ИБП совместим только с одним типом аккумуляторов. Если изначально в нём был установлен свинцово-кислотный, то поставить литий-ионный или никель-кадмиевый не получится. Более того — это опасно, так как алгоритм зарядки каждого из них кардинально отличается.

    Размер, вес и способ установки

    Размер и вес бесперебойника прямо зависят от ёмкости установленных аккумуляторов и типа интегрированного стабилизатора напряжения.

    Сам источник бесперебойного питания без батарей весит, в среднем, от 2,5 до 10 кг. Аккумулятор на 7 Ah свинцово-кислотный — порядка 1,5—2 кг.

    Небольшие устройства, как правило, имеют встроенный сменный аккумулятор, а более дорогие — внешний (что позволяет подключить сразу несколько АКБ с параллельным соединением).

    Остальные характеристики, на которые обращают внимание при выборе

    И также при выборе ИБП учитываются следующие характеристики:

    • диапазон входного напряжения и частоты (при выходе за указанные пределы включается работа только от аккумулятора);
    • форма выходного напряжения (лучше — с правильной синусоидой).

    Что касательно производителя, то одними из лучших, по мнению потребителей, в плане цена — качество, являются ИБП от следующих компаний:

    • APC;
    • LogicPower;
    • Crown;
    • PowerWalker;
    • Mustek;
    • Powercom;
    • Stark.

    Фото 3. Два ИБП разного размера для газовых котлов от производителя Stark. Приборы оснащены электронным дисплеем.

    Полезное видео

    Посмотрите видео, в котором рассказывается, как выбрать ИБП для газового котла отопления.

    Какой источник бесперебойного питания выбрать

    Идеальный вариант — типа «On-Line» с правильной синусоидой, работающим с внешними аккумуляторами. Альтернатива — связка из стационарного стабилизатора напряжения с правильной синусоидой и ИБП типа «Off-Line» (без стабилизации напряжения) или «Line-Interactive» (с линейным преобразователем). Ёмкость аккумулятора (-ов) рекомендуется рассчитывать индивидуально, исходя из того, как часто отключают дома электричество и как быстро восстанавливают его подачу.

    Бесперебойное питание для газового котла

    Как выбрать ИБП (бесперебойник) для газового котла

    Одна отопительная техника требует подключения к сети, другая работает независимо. Если конструкция включает циркуляционный насос и имеет закрытую камеру сгорания, значит, модель подключается к сети. Скачки напряжения негативно сказываются на работе узлов и деталей. Поэтому специалисты рекомендуют устанавливать ИБП для газового котла.

    Как работает ИБП, зачем он нужен

    Все мы сталкивались с ситуацией, когда в помещении отключали электричество. Хорошо, если есть центральная система отопления. Но если ваш дом отапливается индивидуально от газового котла, тогда он будет понемногу остывать — и вы рискуете замерзнуть.

    1. Подключить новое оборудование, которое не зависит от электричества.
    2. Дополнительно включить в обвязку энергонезависимый котел, который будет запускаться при перебоях с электричеством. Довольно затратный способ.
    3. Использовать отопительную технику на твердом топливе. Использование дров и угля не всегда удобно, по сравнению с газом.
    4. Подключить источник бесперебойного питания (ИБП). Прибор даст возможность котлу стабильно функционировать, пока не подадут электроэнергию.

    Ток обозначается на графике в виде синусоиды. Чем она «чище» и геометричнее, тем стабильнее подача. Получить постоянную синусоиду от генератора сложно. А бесперебойник дает такую возможность.

    • Инвертора. Именно эта часть преобразует аккумуляторное напряжение в переменное. Чистая синусоида гарантирует безопасную и стабильную работу техники.
    • Стабилизатора. Нормализует ток до допустимых для котла значений.
    • Аккумулятора бесперебойника (АКБ) для ИБП. Пока идет напряжение от сети, аккумулятор накапливает энергию. После отключения он использует накопленный резерв для поддержания подключенных приборов.

    Принцип работы бесперебойника основан на накоплении энергии во время нагрева котла. Как только ток прекращает поступать, источник переключается на заряженную батарею, которая и питает технику до подключения электричества.

    Виды источников бесперебойного питания

    Теперь вы знаете, что бесперебойник обеспечивает стабильное выходное напряжение. Это важно для нормальной работы узлов и деталей техники: насоса, клапанов, модулей. Но это не значит, что можно использовать любое устройство. Например, компьютерный источник не подойдет для котла отопления, потому что его автономный режим длится всего 10–15 минут. К тому же для фазозависимого агрегата важна правильная «фазировка» цепи.

    По техническому устройству бесперебойник делится на три вида:

    • Off-line (офлайн). Самые простые модели. Работа их также проста: в настройках установлено максимальное и минимальное напряжение. Когда значения в сети пересекают эту отметку, реле переключается на батареи. Как только показания нормализуются, происходит обратное переключение с аккумулятора на основную цепь. Минусом устройства является задержка переключения, отсутствие стабилизатора. Плюсом — простое подключение и низкая стоимость.

    • Line-interactive (линейно-интерактивные). По сравнению с предыдущей, конструкция включает стабилизатор. Это позволяет обезопасить прибор во время скачков в сети. Line-interactive способен поддерживать технику в течение 15–20 минут. Однако реле также включается с задержкой, что на короткое время оставляет котел без электроснабжения.

    • Online (онлайн) с инвертором двойного преобразования. Изначально переменный ток (200 В) преобразуется в постоянный (12 В). Затем инвертор снова преобразует его в переменный, но уже с чистой синусоидой. Срабатывает устройство мгновенно. Это лучший выбор для газового котла. Но имеется один недостаток — высокая цена.

    • Настенного типа. Компактные устройства с АКБ, которые можно подключать выносным способом.
    • Напольного. Мощные бесперебойники для большой нагрузки. В промышленных целях несколько изделий последовательно соединяются для увеличения мощности.

    Как выбрать подходящий ИБП

    • Тип АКБ. Для котлов изготавливают такие типы аккумуляторов: AGM, AGM GEL. Некоторые пользователи на форумах заявляют, что можно использовать автомобильный аккумулятор, но это не так. Он быстро выйдет из строя при длительном включении и глубокой разрядке.
    • Мощность подключения. Для того чтобы вычислить этот параметр, нужно учесть мощность всех подключенных приборов (насоса, автоматики). Важно понимать, что при запуске насоса значения тока могут подскочить в 2–3 раза — это называется индукционная нагрузка. Поэтому к общему показателю прибавьте еще 20%.
    • Время действия. Как часто у вас отключают электричество? Время работы ИБП зависит от его мощности и заряда аккумуляторов.

    Для газовых приборов «Бакси » (Baxi), «Будерус » (Buderus), «Висман » и других моделей рекомендуется подключать бесперебойный источник типа онлайн.

    Устройство подключается своими руками. Монтаж проводится в чистом помещении. Все что необходимо — это соединить плюсовую клемму батареи с плюсовой клеммой бесперебойника. Если аккумуляторов несколько, тогда каждый плюс одного подключается к минусу другого. Оставшиеся клеммы АКБ соединяются с разъемами ИБП.

    Обзор популярных моделей

    Какой фирмы источник лучше покупать? Подбор проводится на основе характеристик и отзывов пользователей. Представляем рейтинг востребованных у потребителей моделей.

    «Штиль АБП-200Т»

    Модель относится к типу online, оснащается внешним аккумулятором. Частота напряжения — 50 Гц. Подходит для котлов, насосов, охранных сигнализаций. Емкость 17 Ач позволяет устройству поддерживать питание до 1 ч 15 мин. В комплекте идет кронштейн для навешивания на стену. Помимо этого есть инвертор на 24 В, зарядка, блок управления и коммутации. Подключается к сети евровилкой, имеет автоматический предохранитель для защиты от замыкания.

    Долго подбирал ИБП для оборудования «Бакси». Остановился на приборе «Штиль» из-за подходящей емкости и стоимости. Дополнительно подсоединил несколько батарей. Уже год как все исправно работает. При отключении электричества «Штиль» быстро срабатывает и поддерживает котел включенным.

    «Теплоком»

    Изделие от компании «Бастион» включает две батареи. Время работы зависит от емкости, может быть продолжительностью до нескольких суток. В этом случае каждая АКБ по 12 В. Емкость составляет 40–200 Ач. Мощность в зависимости от модели 450–600 Вт. «Теплоком» обеспечивает стабильной синусоидой, его корпус располагается на стене в четырех положениях. На панели расположены индикаторы режимов.

    После раздумий, как быть: покупать газовую технику с бесперебойником или выбрать энергонезависимый прибор, остановился на первом варианте. К модели «Протерм» выбрал источник от фирмы «Бастион». К нему в комплекте шли зарядные батареи. Единственный недостаток устройства — это шумное вращение вентилятора.

    Luxeon UPS 500

    Автономный ИБП совмещает в себе несколько устройств: стабилизатор, аккумуляторы, сетевой фильтр и блок защиты. Мощность составляет 0,5–1,5 кВт. Батарея заряжается до 10 А. Работу Luxeon UPS 500 контролирует электронный микропроцессор. Диапазон вырабатываемой синусоиды от 100 до 280 В. Встроен вентилятор для защиты от перегрева. Большой ЖК-дисплей отображает все установки и текущие режимы.

    После частых перебоев со светом задумался о покупке бесперебойного источника. Искал вариант со стабилизатором, чтобы защищал детали от резких скачков в сети. Luxeon UPS 500 пользуюсь уже три месяца, никаких нареканий. Одно неудобно — ручной запуск после отключения. А так, покупкой доволен.

    Устанавливать дополнительный источник питания или нет, решать вам. Учитывайте частотность отключений электроэнергии в вашем доме. Если это происходит регулярно, тогда ИБП необходим не только для поддержания постоянной температуры в помещении, но и для сохранности техники.

    Бесперебойное питание для газового котла

    Рейтинг лучших источников бесперебойного питания для котлов отопления 2020 года

    Ecovolt Termo 312

    Бесперебойник для газового котла с оффлайн технологией. Номинальная мощность составляет 300 Ватт, но при этом допускается кратковременная перегрузка. Он может нормально работать, при перегрузке в 125% до 1 минуты. Более – выдает ошибку.

    Предусмотрен встроенный стабилизатор, который может работать в интервале от 140 до 280 вольт. Установлено интеллектуальное зарядное устройство, которое само регулирует глубину заряда и силу тока. Для управления поставлена цифровая панель, поэтому с выбором нужный значений проблем не возникнет точно.

    К тому же, можно дополнительно докупить аккумулятор на 100 ампер. Но от этого цена увеличивается в 3,5 раза. В «голой» комплектации «Термо 312» стоит всего 120 долларов.

    Если нужен источник бесперебойного питания для газовых обогревателей за умеренную цену – эта модель подойдет.

    Powercom INFINITY INF 1100

    Еще один комплексный ибп для газовых котлов отопления. Кроме источника питания в нем также есть стабилизатор и инвертор. За свою цену в 150 долларов – это отличная комплектация. Если подключается итальянский или немецкий обогреватель, то стоит знать об их чувствительности к синусоидальному сигналу. Здесь не помешает дополнительная стабилизация.

    Мощность составляет 770 Ватт, а благодаря входной шине 24 вольт, можно подключать и внешние аккумуляторы до 200 ампер. Как и предыдущая модель, может выдерживать сильную перегрузку.

    SVEN RT-500

    Какой ибп выбрать для дома, чтобы не сильно потратиться? Здесь спасет российский бренд «Свен», относящийся к бюджетным моделям. Маленький, небольшой и мощный (300 ватт). Работает от стандартной однофазной сети, поэтому с подключением проблем не возникает.

    Как и вся техника от этого производителя, очень простая в управлении. Не понадобится специальных знаний, чтобы его настроить и ввести в эксплуатацию. Все значения выдаются на жидкокристаллический дисплей, а управляется всего 2 кнопками.

    Стабильность выходного сигнала также высока. Недостаток – высокий уровень шума. Он достигает 56 децибел, поэтому иногда может серьезно мешать, особенно во время сна. С другой стороны, вопрос “какой лучше блок питания из настенных взять для маленькой квартиры” эта модель закрывает.

    Энергия Pro 500

    Неплохой отечественный источник бесперебойного питания для газового котла среднего класса. При цене в 200 долларов, он значительно обгоняет предыдущие модели. Мощность составляет полноценные 500 ватт. Имеет большой процент по перегрузке. При превышении нагрузки на 300% он способен работать 3 секунды. Такой короткий интервал сделан для того, чтобы спокойно перенести резкий скачок, без отключения.

    Предусмотрена защита от короткого замыкания, неправильной полярности, глубокого разряда и перезаряда. Проблем с ним не возникает в принципе, так как это, фактически, профессиональный ибп для котлов отопления со стабилизацией.

    CyberPower UTC650E

    Дешевый ибп для отопительного котла всего за 40 долларов. Он подойдет на тот случай, если в районе часто происходят кратковременные отключения электричества. Она вполне подходит для подключения к отопительной системе, так как время переключения на аккумуляторное снабжение составляет всего 4 миллисекунды.

    Сделан максимально просто, управление полностью отдано единственной кнопке. Она выполняет функцию включения/выключения, а также может убрать сигнал. На корпусе расположено 2 розетки европейского типа. Модель напольного типа, но очень компактная. Этот компьютерный бесперебойник для отопления всегда можно убрать в шкаф и он не будет мешаться.

    Также его можно взять, чтобы понять: нужен ли ибп для отопительной системы.

    Stark Country 1000 Online

    Дорогой ибп для газового котла с внешним аккумулятором. Он может легко держать напряжение более 24 часов, при должной батарее. Оснащен специальным удаленным управлением, благодаря чему не нужно подходить к нему, чтобы поменять настройки или посмотреть значения. Все это можно сделать через телефон.

    Это первый УПС, попавший в рейтинг ибп для газовых котлов, имеющий мощность 800 ватт. Напротив, это и самый дорогой аварийник, который стоит больше 200 долларов.

    Powerman Online 1000 Plus

    Младшая модель из этой серии. Мощность этого бесперебойника составляет 900 ватт. При вопросе: как выбрать ибп для котла отопления с максимальным удобством – это определенно будет «Поверман Онлайн».

    Он моментально переключается из режима потребления электричества в резервный, поэтому даже высокочувствительные итальянские котлы, вроде Ariston или Imergas можно с ним устанавливать.

    К сожалению, из коробки модель не оборудована платой удаленного управления. Но для этого предусмотрен слот. Не понадобится ничего впаивать, достаточно лишь подключить отдельный чип, который также находится в открытой продаже. Опция появится автоматически, не понадобится настройка.

    ELTENA (INELT) Monolith E1000LT

    Неплохой ибп с аккумулятором для котла, также работающий благодаря удаленному управлению. Одна из самых высокотехнологичных моделей. Рассчитана на 800 ватт.

    Выполнен по системе двойного преобразования. Благодаря этому коэффициент полезного действия увеличивается до 88%. Предусмотрен USB-порт, от которого можно зарядить телефон или любые другие устройства, питающиеся по этому интерфейсу.

    Для подключения предусмотрены 2 розетки европейского стандарта.

    IPPON Innova G2 Euro 3000

    Мощный и дорогой УПС, который стоит выбрать для газового котла высокой мощности. Имеет поразительную мощность – 2,7 киловатта. Также здесь целых 4 розетки, поэтому кроме котла можно подключить и другие приборы, вроде холодильника или морозильной камеры, так как они тоже боятся перепадов напряжения и частых отключений.

    К слову, заряжается УПС достаточно быстро. Всего за 4 часа он будет заряжен полностью. Также стоит упомянуть шум при работе. Он куда ниже, чем у остальных позиций в рейтинге. Если стоит вопрос: как выбрать ибп для газового котла с максимальной защитой – это будет хороший выбор.

    БАСТИОН Teplocom-1000

    Неплохой аналог предыдущего УПСа, но только от российского бренда. Хороший аналог, который позволит значительно повысить безопасность отопительной системы. Бастион имеет 800 ватт, чего достаточно даже для мощных моделей.

    Он разработан исключительно для работы с отоплением, поэтому в него включена система аварийного отключения подачи газа. Бастион выпускает лучшие ибп для газовых котлов, так как это полный автомат. Предусмотрена система защиты от перегрузки, самих аккумуляторов и автоматический запуск.

    АКБ здесь внешний, поэтому резерв зависит только от емкости батареи.

    East EA900Pro-H 1kVA

    Еще один недорогой аналог. Стоит всего 230 долларов, но при этом имеет активную мощность в 900 ватт. На выходе получается ровная синусоида.

    Сзади есть порт USB, с помощью которого можно зарядить телефон, плейер или планшет. На корпусе расположено 2 розетки под евространдарт. Управление находится всего на 3 кнопках, поэтому никаких проблем с настройкой не возникнет.

    Аккумуляторы здесь внешние, а резерв ограничивает только емкостью АКБ.

    МАП HYBRID 6 кВт

    Источники бесперебойного питания от «МАП» имеют исключительные качества. Эта модель обладает 6 киловаттами, а это означает, что его достаточно для коттеджа. И не только мощностью эта серия знаменита. Коэффициент полезного действия составляет 96%, а это значит, что вся энергия аккумуляторов перейдет в резерв.

    Это УПС напольного типа, поэтому лучше придумать для него декоративную коробку. Вес оборудования не маленький. Без коробки и обвески его масса составляет 31 килограмм.

    Минус этого УПСа соответствующая цена – 1600 долларов. Но характеристик достаточно, чтобы снабжать целый дом или коттедж. Обращаться с ИБП нужно аккуратно, так как есть вероятность поражения током, если внутри будет короткое замыкание.

    МАП PRO 1.3 кВт

    Упрощенная версия предыдущей модели, но отлично подходящая для квартиры. Мощность была снижена до 1,3 киловатта, что также достаточно много. КПД также составляет 94%. Цена была снижена до 380 долларов, а масса до 12 килограмм.

    Максимальная суммарная емкость, которую поддерживает МАП – 400 ампер, поэтому даже очень большие помещения можно снабжать. Предусмотрено 2 розетки с механическими предохранителями, поэтому можно не беспокоиться, что ребенок засунет туда пальцы.

    ИБПС-12-300N OffLine

    В обзор обязательно должны попадать и компактные УПСы. Эта серия разработана специально для скрытого монтажа, поэтому имеет минимальный размер и вес. Серьезным отличием от предыдущих моделей является полное отсутствие экрана.

    Несмотря на габариты, это – полноценный ИБП, который выполняет и функции стабилизирования. Мощность у него невысокая, всего 300 ватт. Но для квартиры этого будет достаточно. АКБ подключается внешние.

    SVEN RT 1000 с «умной» зарядкой

    А вот и лучший ИБП в соотношении цена=качество. Стоит он всего 150 долларов, но рассчитан на 600 ватт активной мощности. При подключении 200А аккумулятора, он будет служить при полной нагрузке целых 2 часа.

    Недостатком можно назвать медленную реакцию – 8 миллисекунд. Но за эту цену – лучших характеристик не найти. К тому же, есть полноценный жидкокристаллический экран, а также управление.

    Бесперебойное питание для газового котла

    Выбор источника бесперебойного питания для котла.

    Сегодня мы с Вами рассмотрим какой источник бесперебойного питания(ИБП) выбрать для котлов. Ни для кого не является секретом, что наши линии электропередач мягко говоря не блещут стабильностью и качеством электричества. Постоянные скачки напряжения – это нормально для наших сетей, но губительно для котлов. Но еще хуже если ледяной дождь пройдет и порвет все провода, или незадачливый водитель сшибет опору ЛЭП и пара-тройка районов останется без электричества на несколько часов, а то и дней… В общем, чтобы не опасаться подобных ненастий лучше поставить источник бесперебойного питания для Вашего котла и забыть про все проблемы, связанные с выходом котла из строя или разморозкой всей системы в целом.

    Основные типы источников бесперебойного питания.

    • · Резервные (Офлайн, offline, standby)
    • · Линейно-интерактивные ( Line – Interactive ) .
    • · С двойным преобразованием (Online, double – conversion , онлайн).

    Резервные ИБП (офлайн ИБП) – самые простые и недорогие. Подходят для компьютеров, принтеров и другой офисной техники. Время переключения на работу от АКБ очень большое (до 20мс). Имеют несинусоидальную форму выходного напряжения (квази-синусоида, аппроксимированная синусоида). Не предназначены для использования с техникой, чувствительной к качеству сетевого электропитания. Однако, данный тип ИБП обладает отличным КПД – 99%

    Линейно-интерактивные ИБП – Средне-бюджетные ИБП. Фактически, это те же самые ИБП резервного типа, но оснащенные простым стабилизатором релейного типа и имеющие хороший фильтр помех. Предназначены для использования с техникой чувствительной к качеству сетевого электропитания. Имеют небольшое (до 5мс) время переключения на работу от АКБ. Могут иметь как чистый синус, так и несинусоидальную форму напряжения. Имеют такой же большой КПД. Все ИБП данного типа представленные в нашем магазине обладают выходным напряжением в форме чистый синусоиды.

    ИБП с двойным преобразованием(Онлайн) – Высокобюджетные ИБП. Работают по принципу двойного преобразования – сначала входящий ток преобразуется из переменного в постоянный, а затем, на выходе, преобразуется опять в переменный. Что дает идеальное по своему качеству сетевое электропитание. Время переключения на работу от АКБ – отсутствует, так как АКБ всегда включены в цепь (буферный режим). Предназначаются для потребителей, которым критически важно качество сетевого электропитания. Однако, стоит отметить их высокую стоимость и шумность. А также более низкий КПД (80-95%) и тепловыделение. Оснащаются большим кол-вом батарей, нежели ИБП линейно-интерактивного или офлайн типов.


    Тут всё очень просто: Если у Вас стоит твердотопливный котел, то можно смело ставить линейно-интерактивный ИБП. Главное – что бы была был чистый синус.

    Если котел газовый – то лучше ставить ИБП с двойным преобразованием(онлайн). Такая система будет более надежна и качественна, нежели с линейно-интерактивным ИБП. Однако, для большинства газовых котлов подойдут и линейно-интерактивные ИБП, особенно, если входящее электропитание высокого качества.

    Какой мощности ИБП мне нужен?

    Мощность ИБП определяется исходя из мощности ваших потребителей + 30%. Предположим, у Вас имеется газовый котел мощностью 180Вт и 3 циркуляционных насоса по 80Вт каждый. Суммарная мощность потребителей составляет: 180+80*3=420Вт. Значит ИБП Вам нужен с активной мощностью не менее 420+30%=550Вт.

    Обратите внимание, полная мощность на всех ИБП указывается в Вольт-амперах, а активная мощность уже измеряется в ваттах и всегда ниже полной.

    Как подобрать АКБ для ИБП?

    Аккумуляторная батарея(-и) подбираются исходя из 2-х параметров:

    Так же, еще стоит обратить своё внимание на максимальную мощность зарядного устройства в самом ИБП. Но тут, как правило все модели обладают хорошим зарядным устройством с силой тока около 10-12 ампер, чего вполне достаточно для зарядки АКБ ёмкостью до 250а/ч.

    Итак, возьмем тот же самый котел и насосы, что и в прошлом примере. И предположим, что хотим получить время автономии не меньше 12 часов. Потребление у нас – 420Вт. За 24 часа котел и насосы (при постоянном, включенном состоянии) потребят 420х24=10080Вт электроэнергии, или говоря проще 10кВт. Теперь подбираем АКБ. Стандартный АКБ Delta DTM 12100 L «вмещает» в себя 1200Вт (ёмкость 100а/ч умножаем на напряжение 12в). Получается нам нужно будет 10 таких АКБ что бы закрыть по минимуму нашу потребность. Смотрим АКБ с ёмкостью 250а/ч, например, Delta DTM 12250 L . Данный АКБ имеет запас уже в 3кВт. Т.е. поставив ИБП и 4 таких АКБ мы получим минимально необходимую нам резервную мощность. Почему минимальную, спросите Вы. Всё очень просто. Любые АКБ не любят глубокий разряд. Этого следует всячески избегать, дабы увеличить срок службы аккумуляторов. Поэтому, рекомендуется подбирать ёмкость АКБ с запасом на 30-50%. Что в данном случае даст будет выражаться в установке не 4, а 6 АКБ Delta DTM 12250 L . На этих АКБ Ваш котел проработает минимально 40 часов, но АКБ полностью разрядятся. А при 24 часах работы, АКБ разрядятся всего на половину. Конечно, можно брать АКБ с ёмкостью и поменьше, но поверьте, повышенная ёмкость очень быстро окупится при условии частого отключения электроэнергии. Если же электроэнергию отключают достаточно редко, раз в месяц не больше. То в таком случае запас не нужен, поскольку срок службы АКБ составляет 10-15 лет и за это время Вы просто не исчерпаете их ресурс.

    Это самый простой вариант расчета. Тут мы не учитываем КПД самого ИБП, не учитываем, что котел работает не постоянно. Но зачем усложнять себе жизнь? Данных расчетов хватает с головой.

    В заключении хотелось бы отметить основные пункты для выбора ИБП для газового котла:

    1. Определяемся с типом ИБП.
    Определяемся с желаемым временем автономной работы.
    Узнаем мощность Вашего котла.
    Вычисляем количество и ёмкость АКБ.
    Подбираем ИБП под данные параметры.

    Либо, делаем проще: Звоним нам, и мы Вам всё подберем J

    ИБП Энергия ПН500 + АКБ Delta DTM 12100 L – Самый популярный комплект. ИБП линейно-интерактивного типа. Чистый синус. Активная мощность ИБП – 300Вт. Ёмкость АКБ – 100а/ч. Запасаемая мощность – 1200Вт. Что дает нам 4 часа автономии при максимальной нагрузке(300Вт). Позволяет подключить котел отопления, циркуляционный насос (до 3-4 штук).

    ИБП Tieber T -1000 + АКБ Delta DTM 12100 Lx 2 – Один из самых популярных комплектов. ИБП с двойным преобразованием(онлайн). Чистый синус. Четкие 220 вольт и 50 герц на выходе. Активная мощность – 800Вт. Ёмкость АКБ – 200а/ч. Запасаемая мощность – 2400Вт. Что дает нам 3 часа автономии при нагрузке 800Вт. И уже 8 часов автономии при нагрузке 300Вт. Позволяет подключить котел отопления, циркуляционные насосы – 4-5 штук, скважинный насос, септик.

    Не забывайте, что вовремя поставленный ИБП и АКБ уберегут Вас от множества возможных неприятностей с системой отопления в целом!

    Бесперебойное питание для газового котла

    Источники бесперебойного питания для котла

    NEW: Современная, супер компактная система 2020 года.

    • Полностью настенное крепление и ИБП и блока АКБ – экономит место.
    • Современная схемотехника ИБП работает без вентилятора – полная тишина при работе.
    • Безвентиляторная схема дает не только тишину – это увеличение срока службы ИБП, т.к. не заносится пыль в корпус ИБП. А пыль – главный враг On-Line ИБП.
    • On-Line ИБП Штиль – это “два в одном” : высокоточная стабилизация напряжения и питание котла при аварии на входной линии.
    • On-Line ИБП переходит на питание от батарей мгновенно – время перехода 0 мсек. Это важно для газ-контроля.
    • Батарейный блок состоит из двух гелевых аккумуляторов – это самые передовые технологии, позволяют в небольшом габарите достигать большей емкости, чем “традиционные” AGM батареи.
    • Для увеличения времени автономии, возможно подключение второго батарейного блока.
    • Батареи закрыты в ящик, обеспечивая безопасность эксплуатации.
    • Разработан и изготовлен ИБП в РФ, гарантия 2 года, сервисная поддержка по всей стране!

    Подробнее о стоимости, комплектации, наличии на странице: настенный ИБП для котлов мощностью 100-150 Вт.

    Далее:в этом главном разделе сайта собраны наиболее популярные и заслуживающие доверия по критерию “качества” источники бесперебойного питания котлов. Котлы отопления бывают газовые и твердотопливные, поэтому мы рекомендуем перед началом выбора подходящего Вам ИБП ознакомиться с основными принципами выбора ибп для котлов отопления . На нашем сайте опубликованы статьи, помогающие сделать верный выбор оборудования а так же рекомендации как и где устанавливать ИБП, сроку службы и правильности эксплуатации комплекта ИБП с аккумуляторами. Для удобства выбора используйте фильтры по типу ИБП, количеству аккумуляторов (если Вы ограничены габаритами) и самое главное мощностью.

    процесс выбора ИБП для котла можно разделить на два этапа:

    1. подбор “головы” – и чем она умнее, тем степень защиты котла выше. (нужно знать мощность котла и насосов)

    2. расчет емкости внешних аккумуляторов – от этого зависит время автономии. (время, в течении которого ИБП будет держать питание котла при отключении электроэнергии).

    Мы автоматизировали этот процесс, и в окне ниже Вы можете получить в наглядном виде варианты комплектов, соответствующие заданным условиям, для этого нужно ввести мощность и желаемое время. Меняя значение времени, можно подобрать комплекты устраивающие по бюджету и габариту. Обратите внимание, что показанные варианты могут быть с одной – или несколькими внешними батареями, в стоимость входят нужное кол-во батарей и проводов для них.

    Бесперебойное питание для газового котла

    Поделиться ссылкой:
