Лучшие газовые колонки: как не обжечься при выборе водонагревателя?

Если так случилось, что в вашем доме нет горячего водоснабжения, но есть газ, значит, вам нужна газовая колонка для нагрева воды. Специалисты «Эксперта цен» проанализировали модели газовых колонок, которыми больше всего интересовались покупатели в конце 2019 – начале 2020 года, и выбрали 15 самых лучших. Сейчас вы узнаете о них. Но сначала выберем фирму-производителя.

Газовая колонка какой фирмы лучше?

Лидирующие позиции по популярности, надёжности и качеству сборки на сегодняшний день занимают газовые водонагреватели чешского производителя Mora Top. Его продукция никогда не залёживается в магазинах долго, а потому иногда надо просто успеть сделать заказ. Среди иностранных производителей газовых колонок не отстают всегда востребованные бренды Bosch и Ariston. Продукцию с неплохим соотношением цены и качества предлагают на российском рынке Zanussi и Hyundai. Лучшие отечественные производители традиционно представлены газовыми колонками марок Нева и Ладогаз.

Полезные советы для обеспечения долгой и надёжной работы газовых колонок

Установка и подключение должны осуществляться квалифицированными специалистами. Часто от того, как настроена газовая колонка, зависит качество её работы.
Необходимо регулярно производить очищение запальника и теплообменника от продуктов горения (странно обвинять в засорах колонку). Это заметно продлит «срок жизни» прибора.
В старых домах со слишком заниженным давлением воды в системе лучше устанавливать специальные насосы. При стабильном давлении воды автоматический запуск происходит без проблем, а температура нагрева будет поддерживаться более корректно.
Необходимо соблюдать важные рекомендации от производителя, указанные в инструкции пользователя.

Правильно выбирайте модель колонки в зависимости от требуемого или желаемого количества горячей воды. В принципе, конструктивно современные газовые проточные водонагреватели лишь условно можно поделить на версии для одной, двух или больше точек водоразбора. Дело скорее в заявленной максимальной производительности. Простое правило: меньше 12-13 л/мин – один кран или поочерёдное использование, больше – хватит на два или на несколько.

Рейтинг лучших газовых колонок

Категория	Место	Наименование	Рейтинг	Цена
Лучшие недорогие газовые колонки	1	Zanussi GWH 10 Fonte	9.6 / 10	6 490
	2	Hyundai H-GW2-ARW-UI308	9.5 / 10	5 947
	3	Gorenje GWH 10 NNBW	9.3 / 10	8 000
Лучшие газовые колонки для дома с позиции функциональность-цена-качество	1	Mora Vega 10	9.9 / 10	19 200
	2	Ariston NEXT EVO SFT 11 NG EXP	9.7 / 10	18 829
	3	BAXI SIG-2 11i	9.6 / 10	11 600
	4	Electrolux GWH 11 PRO Inverter	9.5 / 10	14 790
Лучшие проточные газовые водонагреватели для одновременной работы с двумя водозаборами	1	Mora Vega 16E	9.9 / 10	26 700
	2	Electrolux GWH 14 NanoPlus 2.0	9.6 / 10	13 790
	3	Bosch WRD 13-2G	9.5 / 10	20 300
	4	Ariston Fast Evo 14C	9.4 / 10	17 300
Лучшие универсальные колонки для дома и дачи (перенастройка на сжиженный газ)	1	Neva 4510T	9.7 / 10	9 900
	2	BaltGaz Classic 10	9.5 / 10	7 400
	3	Bosch WR 10-2P23	9.4 / 10	11 600
	4	Bosch W10KB	9.3 / 10	10 327

Лучшие недорогие газовые колонки

Zanussi GWH 10 Fonte

Газовый проточный водонагреватель (колонка) Zanussi GWH 10 Fonte обеспечит быстрый и эффективный нагрев воды в квартире или доме. Устройство выполнено в классическом дизайне и отлично впишется в интерьер ванной или кухни. Колонка характеризуется как надёжное, малошумное устройство с экономичным расходом газа и воды, а также оборудовано эффективной многоступенчатой системой безопасности. Классический вариант оценки этой газовой колонки «лучшее соотношение качества и цены» в данном случае дополняется очень неплохими функциональными возможностями и характеристиками. А именно:

Электронный розжиг (используются 2 батарейки типа LR20 Alkaline);
LED-дисплей для отражения температуры на выходе;
Регуляторы производительности (5-10 л/мин.) и температуры нагрева;
Горелка, сделанная из нержавеющей стали;
Теплообменник из меди;
Работа при слабом давлении воды (от 0,15 бар).

Небольшое уточнение: для тех пользователей, которые помимо эффективного нагрева воды не прочь сделать дизайн помещения более ярким и красочным, существует разновидность серии Fonte – Fonte Glass. Передняя панель колонки в этом случае покрыта стеклом с оригинальным рисунком. Каким – зависит от модели. Разумеется, цена такого изделия несколько выше.

Zanussi GWH 6 Fonte – 11.8 кВт, производительность 6 л/мин, дымоходная, дымоход 92 мм
Zanussi GWH 12 Fonte – 24 кВт, производительность 12 л/мин, дымоходная, дымоход 110 мм
Zanussi GWH 10 Fonte Turbo – 20 кВт, производительность 10 л/мин, турбированная, дымоход 60 мм
Zanussi GWH 12 Fonte Turbo – 24 кВт, производительность 12 л/мин, турбированная, дымоход 60 мм
Zanussi GWH 6 Fonte LPG – 12 кВт, производительность 6 л/мин, дымоходная, дымоход 110 мм
Zanussi GWH 10 Fonte LPG – 20 кВт, производительность 10 л/мин, дымоходная, дымоход 110 мм
Zanussi GWH 10 Fonte Glass Venezia – 18.50 кВт, производительность 10 л/мин, дымоходная, дымоход 110 мм, принт на лицевой панели

Hyundai H-GW2-ARW-UI308

Недорогой и качественный проточный водонагреватель, изготовленный из надёжных и прочных материалов, специально адаптированный для российских условий эксплуатации. Компактный и лёгкий (8,5 кг) он легко размещается в любом помещении. Аппарат оснащён полностью автоматической системой зажигания горелки. Нужные параметры нагрева и производительности устанавливаются плавными регуляторами. Температура воды на выходе отражается на LED- дисплее. На нём же показываются символы ошибок при их возникновении. Прибор оборудован комплексной системой защиты 4D-quard, состоящей из нескольких датчиков:

Датчик отсутствия тяги. В целях безопасности перекрывает газ. Он же защищает от эффекта обратной тяги;
Гидравлический датчик протока. Следит за наличием воды в контуре водонагревателя;
Ионизационный стержень, перекрывающий газ при отсутствии пламени;
Термодатчик, отключающий подачу газа при перегреве.

Gorenje GWH 10 NNBW

Производитель из Словении отметился в самых разных сферах деятельности. Не обошёл вниманием и производство газовых колонок. Правда, делают их для Gorenje не то, чтобы земляки – китайская компания Guangdong Vanward New Electric Co. Так что GWH 10 NNBW – это такой весьма условный «европеец». Хорошо хоть честно позиционируется, как устройство бюджетного уровня. Впрочем, ценник мог бы быть и ещё скромнее.

Итак, в нашем поле зрения проточный газовый водонагреватель, где камера сгорания открытая, принцип дымоудаления традиционный – естественная тяга. Работает на природном газе G20/13. Объём производства горячей воды (ΔТ=25°С) – 10 л/мин., мощность в кВт – 16.8, поддерживаемый КПД – 84%. Включение в работу – автоматическое, розжиг – электронный. Управляется колонка двумя механическими ручками, одной из которых регулируется пламя горелки, другой подача воды.

Компактный сверхтонкий корпус;
Электронный дисплей с отображением температуры;
Питание от 3 вольт (две батареи типа D);
Усилитель давления воды на случай слабого протока;
2-летняя фирменная гарантия.

Лучшие газовые колонки для дома с позиции функциональность-цена-качество

Mora Vega 10

Лучший проточный газовый водонагреватель производительностью до 10 литров в минуту на сегодня – это Mora Top Vega 10. Эта чешская газовая колонка имеет перед конкурентами ряд существенных преимуществ:

Качественный и надёжный теплообменник (весит от 2.5 кг, а у большинства конкурентов примерно 800 г);
Европейская сборка (всё газовое оборудование бренда изготавливается на территории Чехии);
При производстве используются только надёжные узлы и материалы (ни одной китайской детали в конструкции);
Медные теплообменники с максимально возможным КПД (до 92.5%). Используются технологии, препятствующие образованию накипи в трубках;
Эффективная система безопасности (защита от запуска горелки без воды, предохранитель от перегрева воды, защита от обратной тяги в дымоходе, предохранитель для исправной работы основной и запальной горелок).

Колонки Mora Top — самые популярные на современном российском рынке газовых водонагревателей для квартир. Несмотря на приличную цену, обычно они оказываются намного выгодней более доступных аналогов, благодаря долгосрочной и надёжной работе.

Mora Vega 10E – 17.30 кВт, производительность 10 л/мин, электроподжиг
Mora Vega 13 – 22.6 кВт, производительность 13 л/мин, пьезоподжиг
Mora Vega 13E – 22.60 кВт, производительность 13 л/мин, электроподжиг
Mora Vega 16 – 26.40 кВт, производительность 15.2 л/мин, пьезоподжиг
Mora Vega 16E – 26.40 кВт, производительность 15.2 л/мин, электроподжиг

Ariston NEXT EVO SFT 11 NG EXP

Мало того, что эффективная, но и довольно стильная вариация на тему проточного газового нагревателя, к дизайну которого вроде даже приложил руку Umberto Palermo. В общем-то, хорошо греть воду – это само собой. Только почему бы устройству, предназначенному для установки в жилом помещении, не выглядеть как можно более эстетично? Уж итальянскому-то бренду не пристало такими вещами манкировать, пусть даже сборка китайская. И тот не подкачал.

Теперь от лирики к технической составляющей. NEXT EVO SFT 11 – это колонка, у которой камера сгорания закрытая, а дымоудаление осуществляется принудительно посредством встроенного вентилятора. Управление – интеллектуальное сенсорное. Поддерживается автоматическая электронная модуляции мощности для стабильного поддержания установленной температуры. Система безопасности защищает от утечки газа, контролирует тягу, препятствует запуску без воды.

Неплохая производительность (макс.) – 11 л горячей воды в мин.;
Автоматический электронный розжиг, питание от сети 220 V (а не батареек);
Наличие Эко-режима;
Качественный медный теплообменник;
2 года полноценной гарантии.

BAXI SIG-2 11i

Итальянский бренд Baxi славен своими относительно доступными, но высококачественными котлами. И очень отрадно, что о газовых колонках этого производителя можно рассуждать в том же ключе. Разве что производятся «проточники» не в Италии или Турции, а в Иране. Бренд серьёзный, потому с качеством продукции всё хорошо.

Рассматриваемая модель с маркировкой 11i представляет собой атмосферный водонагреватель с открытой камерой сгорания и естественным отводом продуктов этого самого сгорания. Зажигание – автоматическое электронное, за питание отвечает одна 1.5-вольтовая батарейка LR20. Поддерживается ионизационный контроль наличия пламени.

Производительность – 10.9 л/мин, тепловая (полезная) мощность – 19 кВт. Другие характеристики: материал изготовления горелки (модуляционная) – нержавеющая сталь, гидравлическая группа из латуни, теплообменник – медный с покрытием, защищающим от образования конденсата в условиях холодного запуска.

В линейке SIG-2 присутствуют также: более мощная версия 14i (оптимальна для 2 точек водоразбора) и вариант подешевле, но и немного проще – 11 р (с пьезоэлектрическим розжигом, пилотным пламенем).

Цифровой дисплей с непрерывным отображением температуры воды;
Датчик наличия тяги (отключает газ при непроходимости дымохода);
Для оптимизации давления газа предусмотрен встроенный редуктор, поддерживается возможность перенастройки на сжиженное топливо;
Фильтр воды для установки во входной штуцер;
Срок гарантийного обслуживания – 24 месяца.

Electrolux GWH 11 PRO Inverter

Газовая колонка с хорошей функциональностью. Дизайн современный и лаконичный, цвет корпуса – классический белый. Сборка в КНР, что при монтаже отчётливо заметно. Однако, есть и приятности – удобное электронное управление, встроенная автоматика модуляции пламени.

Что это значит? А то, что достаточно открыть воду, задать желаемое значение температуры нагрева (шаг настройки 1 градус). Всё, та будет поддерживаться с точностью до 0.3°С. Кран крутить не надо, даже крайне не рекомендуется изготовителем. Производительность водонагревателя – 11 л/мин, номинальное значение тепловой мощности – 22 кВт.

Про материалы основных узлов: для теплообменника это бескислородная медь, для горелки – высокопрочная нержавеющая сталь. Электропитание осуществляется от пары батареек LR20 (3 V). Гарантию Electrolux установил сроком 24 месяца.

Дисплей с подсветкой, индикацией включения, температуры, уровня заряда батареи;
Система диагностирования неисправностей;
Клапан давления (предохранительный);
Блокировка включения при отсутствии воды, газ-контроль, датчик тяги в дымоходе;
Элементы крепежа в комплекте.

Лучшие проточные газовые водонагреватели для одновременной работы с двумя водозаборами

Mora Vega 16E

Очень качественная и надёжная газовая колонка с производительностью, позволяющей одновременно пользоваться горячей водой и в ванной, и на кухне. Основные преимущества водонагревателей Mora Top уже указаны при описании модели Vega 10. Данная же разновидность, сохраняя все преимущества и положительные качества, просто обладает большей мощностью (26.4 кВт), а, следовательно, и производительностью (до 15,2 л/мин). Отдельно можно отметить:

Электронное зажигание, питание от батареек;
Работу на природном газе;
Отвод продуктов горения в дымоход с минимальным диаметром газовой горловины 135 мм.

16 – с пьезозажиганием;
13E – 22 кВт, до 13 л/мин.

Высококачественный теплообменник;
Европейское производство;
Высокий КПД до 92%, экономичность;
Поддержание установленной температуры нагрева;
Эффективная и надёжная работа.

Mora Vega 10E – 17.3 кВт, производительность 10 л/мин, электроподжиг
Mora Vega 13E – 22.6 кВт, производительность 13 л/мин, электроподжиг
Mora Vega 10 – 17.30 кВт, производительность 10 л/мин, пьезоподжиг
Mora Vega 13 – 22.60 кВт, производительность 13 л/мин, пьезоподжиг
Mora Vega 16 – 26.40 кВт, производительность 15.2 л/мин, пьезоподжиг

Electrolux GWH 14 NanoPlus 2.0

Высокопроизводительный водонагреватель с плавной бесступенчатой регулировкой мощности. Способен выдавать до 14 л горячей воды в мин., потому вполне способен обеспечить единовременное обслуживание сразу 2-х точек водозабора. Правда, автоматики поддержания заданной температуры при изменении протока не предусмотрено, потому открывая кран на кухне по-прежнему можно услышать «задорные» вскрики моющегося в душе.

Управляется колонка двумя привычными поворотными ручками, регулирующими расход газа (степень нагрева) и воды (напор). Дополнены они цифровым дисплеем с индикацией включения, установленной температуры, состояния батареи. Есть подсветка. Способ розжига – электронный автоматический. Неплохо реализована система безопасности: прибор не включится без воды, подача газа перекрывается в случае затухания пламени, непроходимости дымохода (датчик тяги).

Высокий показатель номинальной мощности – 28 кВт;
Теплообменник из высококачественной бескислородной меди, горелка из «нержавейки»;
Предохранительный клапан водяного давления, автоотключение при перегреве;
24-месячный срок гарантийного обслуживания;
Крепёж в комплекте.

Bosch WRD 13-2G

Bosch WRD 13-2G – одна из лучших газовых колонок в плане универсальности. Её мощности и производительности вполне достаточно для бесперебойного снабжения горячей водой одновременно двух водозаборов (кухня и ванная), а к тому же, как и все газовые колонки фирмы Bosch, есть реальная возможность применения не только в газифицированных квартирах и частных домах, но и, например, на даче. Производитель предусмотрел возможность замены горелки и настройки своих приборов под сжиженный газ. Дополнительные преимущества:

Автоматический розжиг с помощью встроенного гидродинамического генератора;
Реальная температура воды на выходе, отображаемая на ЖК-дисплее;
Автоматическое поддержание установленной температуры при изменении напора воды;
Комплексная система безопасности.

Ariston Fast Evo 14C

Проточный газовый водонагреватель Ariston Fast Evo 14C – эффективный прибор, предназначенный для работы на природном газе и поддерживающий стабильную работу при низком давлении воды (0,1 бар). Дополнительный плюс данной модели – автоматический розжиг от электросети. Это более комфортный вариант по сравнению с батарейками, которые в самый неподходящий момент могут попросту разрядиться. Чем ещё примечателен Ariston Fast Evo 14C:

Тепловая мощность на выходе – 24 кВт, что обеспечивает производительность 14 литров в минуту;
Точный электронный контроль температуры, поддержание заданного значения независимо от изменения напора протока воды;
LCD-дисплей, отражающий установленную температуру и коды ошибок;
Максимальная температура нагрева воды – 65°С.

Устройства оборудовано высокоэффективной системой безопасности, которая включает:

Контроль наличия пламени (ионизационный электрод);
Термостат для защиты от перегрева;
Датчик тяги (защита от блокировки дымохода).

Лучшие универсальные колонки для дома и дачи (перенастройка на сжиженный газ)

Neva 4510T

Neva – один из самых известных российских брендов газовых водонагревателей, хорошо знакомый многим ещё с советских времён. Явно не желает сдавать позиции в угоду иностранным конкурентам. И уж точно лучше посредственной «китайщины» новоявленных (не столько миру, сколько лишь отечественному рынку) торговых марок.

Ассортимент широк, но из общего ряда выделяется модель 4510Т. Это не обычная, а более продвинутая турбированная газовая колонка, где камера сгорания – закрытая с функцией принудительного дымоудаления. Отсюда ряд весомых преимуществ: компактность, возможность монтажа в любом месте дома (квартиры), безопасность эксплуатации, сохранение воздуха внутри помещения.

Поддерживаемая мощность – 17 кВт, максимальная производительность нагрева воды – 10 л/мин, включение – автоматическое открытием «горячего» крана, зажигание – электронное. Панель управления состоит из пары поворотных ручек и дисплея. Электропитание – однофазная сеть 220 В (никаких батареек), кабель оснащён встроенным УЗО.

Усовершенствованный водогазовый узел российского производства устойчивый к коррозии;
Медный теплообменник с водяным охлаждением;
Надёжная и эффективная система безопасности – контроль пламени, датчик наличия тяги, защита от перегрева;
Встроенная турбина;
Серьёзная 5-летняя гарантия.

NEVA 4506 – 12 кВт, производительность 6 л/мин
NEVA 4508 – 15.4 кВт, производительность 8 л/мин
NEVA 4510 M – 17.9 кВт, производительность 10 л/мин
NEVA 4510 – 17.9 кВт, производительность 10 л/мин
NEVA 4511 – 21 кВт, производительность 11 л/мин

BaltGaz Classic 10

Недорогой и широко востребованный газовый водонагреватель марки BaltGaz от одноимённой российской компании из Санкт-Петербурга, известной благодаря многолетнему продвижению колонок под популярным брендом Neva. Производство, правда, ныне сосредоточено гораздо южнее Северной столицы – в Краснодарском крае (на Армавирском заводе газовой аппаратуры).

«Десятка» в модели недвусмысленно отображает предел производительности по нагретой воде – 10 л/мин. Название серии – Classic, что отнюдь не подразумевает простоты в стиле старых «водогреев». Да, корпус традиционной прямоугольный, размер компактный, способ размещения – настенный. Только вот это всё сдобрено современными функциональными атрибутами.

Управляется аппарат двумя поворотными ручками, отвечающими за регулировку расхода воды и газа. В помощь им цифровой дисплей. Система розжига автоматическая. Собственно, включается колонка простым открытием крана. Система безопасности – многоуровневая, имеется защита от перегрева при слишком слабом протоке. Показатель тепловой мощности в кВт – 17.9.

Экологичный и эффективный медный теплообменник;
Водяное охлаждение камеры сгорания;
Возможность перенастройки на сжиженный газ;
Производитель предлагает 3 варианта оформления корпуса – белый, белый алюминий, чёрный матовый (под заказ);
Приличный срок фирменной гарантии – 5 лет.

Bosch WR 10-2P23

К этому газовому водонагревателю покупатели предъявляют очень мало претензий. Красивый, компактный, хорошо вписывается в интерьер и становится почти незаметным — вот, что о нем говорят. Проблемы у владельцев появляются только если произойдет серьезная поломка, а в городе нет сертифицированного сервис-центра. И вообще, ремонт газовых колонок Bosch получается дорогой из-за стоимости запчастей (исключительно из-за этого рейтинг модели снижен до 9,9). Поэтому, покупая эту технику, будьте очень внимательны к соблюдению требований инструкции и рекомендаций специалистов газовой службы. Тогда колонка Bosch WR 10-2P прослужит вам долго.

тихо работает;
занимает мало места;
запускается даже при малом напоре воды;
есть регулятор интенсивности пламени;
есть регулятор температуры воды (нагрев стабильный);
автоподжиг (автоматически включается при открытии крана, отключается, когда воду перекрывают);
пьезорозжиг, батарейки не нужны;
ограничение температуры нагрева;
автоматическая система безопасности.

маленькая производительность (10 л/мин);
чувствительна к качеству воды;
дорогие запчасти;
чтобы прочистить, нужно полностью разобрать колонку;
могут быть сложности с сервисом (заранее поинтересуйтесь, где можно обслуживать эту марку).

Bosch W10KB

Bosch Therm 2000 O W10KB – это популярная модель газового проточного водонагревателя от знаменитого производителя по демократичной цене. Модель обладает серьёзным перечнем достоинств:

Компактные размеры. Оптимально вписывается в любое помещение;
Безопасный электронный тип розжига горелки (от батареек);
Медный теплообменник;
Горелка из нержавеющей стали (для сжиженного газа требуется дополнительный комплект);
Оптимальный диаметр дымохода – 110 мм;
Производительность – 10 литров в минуту;
Минимальное давление воды для розжига – 0,15 бар;
Раздельная ручная регулировка мощности и протока воды;
Производство – Португалия. Европейская сборка при всеобщем засилье Китая – довольно неплохо.

Относительно простая и надёжная газовая колонка с претензией на универсальность:

Практически все газовые колонки Therm от бренда Bosch поддерживают работу от сжиженного газа при условии перенастройки устройства с установкой соответствующего комплекта. Важным условием долгосрочной и бесперебойной работы является квалифицированная установка изделия и правильная эксплуатация в соответствии с рекомендациями.

И напоследок. Какую газовую колонку лучше купить?

Все газовые водонагреватели из нашего рейтинга достаточно надежны, безопасны, находятся примерно в одной ценовой категории. Можно смело утверждать, что все они хорошо работают при правильной установке и эксплуатации. Многие проблемы, на которые жалуются владельцы колонок, решаются простой заменой батареек и чисткой дымохода. Важно — если в вашем регионе вода жесткая, то лучше поставить фильтр. Иначе образуется накипь, которая забивает теплообменник, и газовая колонка гораздо быстрее ломается. Если нет фильтра, учитывайте, что накипь образуется при высокой температуре (от 40 градусов) – не перегревайте прибор.

Проявляются недостатки газовых колонок часто из-за того, что пользователи не соблюдают требования инструкции (или вообще ее не читают). Очень рекомендуем следовать правилам! Еще помните, что газовый водонагреватель нужно настраивать (заводские настройки предназначены для тестового запуска, не для всех условий подходят), и делать это должны специалисты.

Наконец, актуальное для тех, кто не знает, напутствие на случай поломки газовой колонки до истечения срока гарантии: коли уполномоченные производителем сервисные службы по каким-то причинам отказываются решать проблему, сильно затягивают ремонт, ссылаясь на отсутствие запчастей, либо авторизированные СЦ попросту отсутствуют в населённом пункте, где приобретался водонагреватель, потребитель вправе потребовать «сатисфакции» непосредственно у магазина. В отсутствие нормального сервиса любой недостаток товара, если дефект окажется гарантийным, автоматически становится «существенным». И можно потребовать обмен или возврат денег (в том числе возмещения затрат на монтаж/демонтаж).

* обратите внимание, что достоверность сведений и результатов составления рейтингов носит субъективный характер и не является рекламой

Обзор газовых колонок Нева

Газовая колонка «Нева» — самый популярный отечественный бренд в области газового оборудования. Эти аппараты заслужили славу надежных и удобных колонок по доступной для российского потребителя цене. Производит эти водонагреватели ОАО «Газаппарат».

О компании

История предприятия «Газаппарат» началась с 1945 г, когда вблизи Саратова были обнаружены залежи газа. Это и стало толчком к строительству завода по производству газового оборудования. Сначала тут делали газовые плиты и горелки для плиток. Позднее стали выпускать водонагреватели, которые постоянно совершенствовались и модернизировались.

Колонки компании «Газаппарат» — достойный конкурент импортным аналогам. Оборудование российского завода может работать в самых разных климатических условиях. Продукция предприятия импортируется в страны Европы, Африки, Азии.

Конструкция

Проточными. Отличаются компактностью — небольшие габариты достигаются за счет отсутствия накопительного бака. Такие аппараты подходят для небольших, хорошо вентилируемых помещений. Производительность у проточных устройств невысокая. Если проточная колонка покупается для обслуживания нескольких точек водозабора, придется подобрать версию с большой мощностью.

Устройства проточного типа чаще выбирают владельцы квартир.

Накопительными. Они имеют внушительные габариты. Вместительность бака — 50–500 л. В нем — запас нагретой воды. Эффективная термоизоляция препятствует ее остыванию. Чтобы пользоваться горячей водой, не нужно каждый раз запускать прибор. Накопительные колонки оснащены эффективными теплообменниками.

Недостатком таких водонагревателей можно считать размеры — из-за больших габаритов их приходится устанавливать в специальных помещениях, в подвалах или на чердаках. Такие аппараты обычно приобретают для частных домов. Если потребитель остановит выбор на версии накопительного типа «Нева 4511», следует учесть вес бака с водой — придется подготовить бетонное основание.

Какая бывает производительность

Этот параметр может указываться в л/мин. Подбирая производительность, нужно учесть, что один смеситель пропускает в минуту не более 7 литров. Если аппарат приобретается для обслуживания двух точек забора воды — в кухне и ванной, понадобится оборудование с производительностью не менее 13 л/мин.

Каким должно быть давление воды

Нормальная работа водонагревателей требует определенного давления в водопроводных трубах:

минимальное — если оно ниже установленного значения, запуск не произойдет;
максимальное — его способен выдерживать теплообменник.

Первый параметр особенно важен для проточных версий: именно они не включатся при недостаточном давлении и горячей воды не будет. Эта характеристика особенно важна для жителей старых домов с изношенными системами, где давление часто бывает низким. Таким покупателям нужно выбирать варианты с минимальным порогом не более 0,15 бар.

Не менее важно и максимальное значение, которое способен выдержать аппарат. В системе водопровода бывают гидроудары, приводящие к кратковременным повышениям давления. Такие ситуации могут привести к разрыву теплоносителя. Специалисты рекомендуют покупать аппараты, выдерживающие 11–12 бар.

Тип розжига

Ручной. Чтобы включить колонку, пользователю приходится нажимать кнопку розжига и подносить к запальнику огонь. Таким способом розжига оснащены старые модели, сделанные в прошлом веке. Это неудобный, а главное — небезопасный способ запуска. Кроме того, это неэкономичный вариант: фитиль горит постоянно, впустую расходуя газ.
Пьезорозжиг. Такой способ розжига, например, в модификации 3208. Активация огня происходит при нажатии кнопки. Первый розжиг фитиля производится вручную — для этого нажимают сразу две кнопки: газа и пьезорозжига. В дальнейшем для запуска устройства нужно только открыть кран — запальник подожжет основную горелку и на выходе появится горячий поток. Минус этого типа розжига — постоянное горение запальника.
Электроподжиг. Вместо фитиля используется источник электричества, который запитан от батареек. Этот способ позволяет экономить газ. Такой тип розжига у моделей 4511, 5011 и 5014.

Электророзжиг — самый современный и удобный способ запуска. Автоматический розжиг может быть энергозависимым и энергонезависимым. Первый вариант плох тем, что при отключении электричества прибор не сможет запуститься — пользователь вместе с отключением света лишится и горячей воды. Самый надежный и удобный способ — запитывание от батареек, главное, иметь запасные под рукой.

Модуляция мощности

Модели Neva с функцией модуляции мощности позволяют экономить топливо и получать на выходе поток стабильной температуры. Пламя в горелке регулируется в зависимости от напора водяного потока. Это удобная и выгодная функция, которая понравится любому пользователю.

Тип теплообменников

Любая водонагревательная колонка имеет теплообменник — деталь, в которой происходит нагрев воды. Их обычно изготавливают из меди — простой или очищенной, или из стали. Последние дешевле, они устойчивы к коррозии, достаточно увесисты и надежны. Медные аналоги отличаются более высокой теплоотдачей — у модификаций с медными теплообменниками КПД выше.

Недостаток медных вариантов — неравномерность прогрева из-за наличия примесей, это может привести к повреждению емкости.

Как выбрать мощность

От мощности зависят возможности водонагревателя — чем он мощнее, тем лучше нагревает воду. Если мощность небольшая, аппарат не сможет обеспечить горячей водой несколько точек.

маломощные — 17–20 кВт;
средние — 20–26 кВт;
мощные — 26–28 кВт.

Маломощные версии берут для одной точки водозабора. Если требуется горячая вода на кухне и в ванной, нужна средняя мощность. Так, для 2–3 точек подойдет «Нева Люкс» 5011 или 5014. Для обеспечения 3–4 точек понадобится мощная версия. Чем мощнее модификация, тем выше ее стоимость.

Камера сгорания

Завод «Газаппарат» выпускает водонагреватели с обоими вариантами топок — закрытой и открытой. В первом случае используется принудительная тяга, во втором — естественная.

К моделям с закрытой камерой подсоединяют коаксиальный дымоход. Его конструкция позволяет одновременно отводить газы и поставлять воздух для горения. Открытые камеры предполагают поглощение воздуха из помещения. Таким модификациям нужен традиционный дымоход.

Версии с открытыми топками устанавливают в помещениях, отвечающих требованиям безопасности:

площадь от 8 м²;
эффективная вентиляционная система из термоустойчивого материала.

Система безопасности

Основа безопасности газового оборудования — продуманная система защиты от аварийных ситуаций. Производитель оснастил все модификации газовых водонагревателей Neva датчиками, контролирующими работу аппарата и обеспечивающими его безопасную эксплуатацию. Защиту обеспечивают такие элементы:

Датчики: пламени; давления воды; контроля температуры.
Предохранительный клапан.
Термореле.

Датчики, контролирующие перепады температур, установлены на усовершенствованных версиях котлов «Нева Люкс» 4513 и 4514. Эти элементы позволяют менять температуру воды, если подключаются или отключаются точки водозабора.

Обзор моделей

Neva 4511

Водонагреватель атмосферного типа. Мощность — 21 кВт. Подойдет для 2 точек водозабора, не более. Это самая компактная версия во всей серии, именно она больше других подойдет для тесных помещений. Ориентировочная цена — 9 000 рублей. Управление — механическое. Розжиг — от батареек.

Производительность, л/мин	11
Номинальная тепловая производительность, кВт	21
Расход природного газа, м³/ч	1,66
Расход сжиженного газа, кг/час	2,2
Температура воды (мин/макс), °C	30/90
Вес, кг	11
Минимальное давление воды, бар	0,15
Габариты (ВхШхГ), мм	565х290х221

Neva 6014

Если судить по функциональности, техническим характеристикам и безопасности, это, пожалуй, самая лучшая колонка во всей модельной линии. Корпус сделан в хай-тек стиле. Цвет — серо-стальной. Обладая массой достоинств, отличается умеренной ценой — около 14 000 рублей. Насыщена автоматикой, которая делает пользование простым, удобным и безопасным. Легко монтируется, так как имеет скромные габариты и небольшой вес.

Производительность, л/мин	14
Номинальная тепловая производительность, кВт	28
Расход природного газа, м³/ч	3,0
Расход сжиженного газа, кг/час	1,1
Температура воды (мин/макс), °C	25/70
Вес, кг	13
Минимальное давление воды, бар	0,15
Габариты (ВхШхГ), мм	650х350х240

многоступенчатая система защиты;
цифровой дисплей;
индикатор уровня заряда батарейки;
водяная система охлаждение у камеры сгорания.

Neva 5514

Это одна из самых мощных модификаций бренда. Отличается технологичным дизайном, простым, интуитивно понятным управлением. Просто монтируется, подходит к любому интерьеру. Имеет скромные размеры и небольшой вес. Возможна работа при крайне низком давлении воды — запуск происходит при 0,1 бар. Плавная регулировка температуры — исключается возможность ожогов.

Производительность, л/мин	14
Номинальная тепловая производительность, кВт	28
Расход природного газа, м³/ч	3,0
Расход сжиженного газа, кг/час	1,1
Температура воды (мин/макс), °C	30/90
Вес, кг	12,5
Минимальное давление воды, бар	0,15
Габариты (ВхШхГ), мм	650х350х240

смотровое окно, позволяющее контролировать работу горелки;
автоматический контроль горения — при потухании огня система отключается;
2-ступенчатая модуляция пламени;
простота ремонта — легко приобрести запасные части.

Neva 4510 и 4510 М

Недорогая модификация с плоским корпусом и алюминиевым теплообменником. Это самая дешевая модель от «Газаппарата». Российская разработка и китайские комплектующие. Розжиг от батареек. 4510 М — усовершенствованная версия, это тоже колонка-автомат, но она компактнее и у нее теплообменник из меди.

Производительность, л/мин	10
Номинальная тепловая производительность, кВт	17
Расход природного газа, м³/ч	1,95
Расход сжиженного газа, кг/час	0,64
Температура воды (мин/макс), °C	30/77
Вес, кг	10,4
Минимальное давление воды, бар	0,3
Габариты (ВхШхГ), мм	356x624x186

низкая стоимость — около 6 000 рублей;
доступные и недорогие запчасти;
небольшие размеры;
2 года гарантии;
работа при минимальном давлении воды;
сервисные центры во всех регионах.

отсутствие модуляции мощности;
ненадежный теплообменник (у 4510);
комплектующие невысокого качества.

Транзит ВПГ-10Е

Устройство проточного типа, с открытой топкой. Работает на любом типе газа. Ориентировочная цена — 7 300 рублей. Параметры и особенности конструкции:

Производительность, л/мин	10
Номинальная тепловая производительность, кВт	21
Температура воды (мин/макс), °C	30/60
Вес, кг	9,5
Габариты (ВхШхГ), мм	340х615х175

Обслуживание

Важное преимущество аппаратов «Нева» и «Нева Люкс» — сменный теплообменник. Купив его за 3500–4000 рублей, можно продлить эксплуатацию старого аппарата, а не покупать новый. Новые версии производитель оснащает медными теплообменниками, которые устойчивы к коррозии, но вот накипь и соли по-прежнему остаются проблемой.

Чтобы аппарат бесперебойно работал, ему необходимо своевременное обслуживание и устранение неисправностей:

Одна из распространенных проблем — поломка электромагнитного клапана. Когда пользователь открывает кран, слышится щелчок — срабатывает автомат электророзжига, но газ к горелке не идет. Клапан, закрепленный винтами, легко заменить — диаметр у него стандартный.
Температуру на выходе следует ограничивать. Сильно горячая вода способствует образованию накипи и солей на стенках нагревательного элемента.
Необходимо своевременно чистить горелки и теплообменник, очищать весь прибор от загрязнений.

Перед эксплуатацией оборудования пользователю необходимо ознакомиться с инструкцией, в которой описано устройство прибора и приведена схема подключения.

Отзывы

Пользуемся моделью 6014 больше года. Общие впечатления — скорее «да», чем «нет». Из позитива хочется отметить малошумность, простоту настройки и стабильную температуру на выходе. Минусы незначительны — быстрый расход батареек, слишком плавная регулировка температуры и повышенная вибрация в режиме «Зима». Но учитывая стоимость, эти минусы не критичны.

Купили «Неву» 6011 четыре месяца назад. Удобная, простая, выглядит стильно. Но есть один минус — он касается скорости подогрева воды. Проблема возникала при избыточном давлении газа. Решил ее сам, перекрыв на четверть вентиль газа. Затем купил редуктор, который окончательно разрешил проблему. О покупке не жалею, тем более по такой скромной цене.

Российские колонки Neva не нуждаются в рекламе — российский потребитель давно оценил их достоинства. Они по праву заслужили популярность в народе и положительные отзывы специалистов. Недорогие, работоспособные — они адаптированы под отечественные условия и исправно греют воду на протяжении долгих лет.

Привлекает потребителей и простота ремонта — производитель поставляет недорогие запчасти и создал широкую сеть сервисных центров по всем регионам.

Купить газовую колонку в спб с установкой

Лучшие услуги по ремонту и обслуживанию газовых колонок

Газовая колонка — это прибор, который необходим в большинстве наших домов и офисов, так как он выполняет цель обеспечения нас теплой водой в кухнях и ванных комнатах. Водонагреватель очень полезен и часто необходим. Тем не менее, есть некоторые проблемы, которые могут возникнуть в процессе работы водонагревателя и может потребоваться ремонт как можно быстрее.Лучшие услуги по ремонту и обслуживанию газовых колонок и котлов, чтобы вы могли наслаждаться непрерывным использованием газовой колонки.

Мы обслуживаем и устанавливаем все основные бренды водонагревателей, таких как Neva, Bosch, Vailant, Fondital, Electrolux,Mora и многое другое по самым экономичным ценам. Наши опытные специалисты по ремонту газовых колонок могут быстро отремонтировать многие распространенные проблемы с газовой колонкой, такие как сгоревшие нагревательные элементы, протекающий слив или клапаны сброса давления, все из которых могут сэкономить вам расходы на покупку и установку нового водонагревателя.

Вы можете доверить нашим техникам помочь вам с ремонтными услугами водонагревателя. Чувствуйте себя в безопасности, зная, что качество наших услуг по ремонту, обслуживанию и установке является лучшим. Если ваш водонагреватель не работает и продолжает доставлять вам проблемы, позвоните нам сегодня! +7 911 920 87 04

Услуги По установке водонагревателя

Если вы устанавливаете новый нагреватель горячей воды или заменяете тот, который больше не работает, Rem-gaz предлагает вам лучший сервис установки водонагревателя. Мы устанавливаем все виды водонагревателей, У нас есть отличный выбор водонагревателей, чтобы соответствовать потребностям вашей семьи.

Если у вас возникли проблемы с вашим водонагревателем, запланируйте консультацию на дому с ремгаз и позвольте одному из наших лучших специалистов по обслуживанию осмотреть ваш водонагреватель. Когда ваш старый водонагреватель нуждается в замене, вы можете положиться на команду ремгаз, чтобы правильно выполнить установку газового оборудования.

Специалисты по ремонту газовых колонок и котлов

Починка водонагревателя задача не из легких. Многие предполагают, что это просто вопрос подключения его к розетке и подключения трубопроводов. Мы имеем профессиональную команду техников для обслуживания и отладки газовой колонки. У нас есть профессионалы, которые компетентны в своей работе и предложат установку водонагревателя и ремонт. Ремгаз предоставляет такие услуги, как:

ремонт газовой колонки,
установка газовой колонки,
ремонт и обслуживание газового котла.

Закажите наши услуги онлайн, чтобы наша команда профессионалов могла предложить вам лучший ремонт и услуги по самым экономичным ценам.

Наши техники быстры, эффективны, они всегда обеспечат вас с самым лучшим обслуживанием.

Мы предоставляем широкий спектр услуг по ремонту газовых колонок видов, начиная от монтажа и ремонта до сервисного обслуживания изделий. Наши специалисты опытны достаточно для того чтобы отрегулировать все модели водонагревателей такие как нева, бош, Вайлант, и другие. Так что, если вам нужна помощь в установке и ремонте вашего водонагревателя, не стесняйтесь обращаться к нам. Как команда, мы гордимся нашим быстрым обслуживанием, и мы стремимся сохранить эту традицию живой.

Мы ремонтируем и устанавливаем все виды водонагревателей, которые перечислены ниже:

Купить газовую колонку в спб с установкой

Как выбрать новую газовую колонку.

В этой статье я хочу рассказать о том как выбрать новую газовую колонку. Здесь я опишу самые популярные модели с атмосферными дымоходами.

Сегодня рынок очень насыщен товарами, поэтому потребителю всё сложнее сделать выбор при покупке. Этот момент и не и обошёл рынок газовых колонок, ассортимент настолько большой, что потребитель зачастую даже не представляет как выбрать новую газовую колонку. Можно почитать конечно отзывы на Яндекс Маркете, но там очень много отзывов не объективны. Это разные регионы, соответственно и разная вода, и путаница с моделями. Я неоднократно читал отзывы о газовой колонке Бош с пьезорозжигом и там говорилось о частой замене батареек, которых в ней нет. И потом отзыв потребителя зачастую написан в самом начале пользования колонкой, а не через 2,3 или 4 года использования. Так как всё таки выбрать новую газовую колонку?

Сразу скажу, мы работаем по Московскому региону, и цены будут соответствовать Москве. И опираясь на опыт в этом регионе я буду описывать как выбрать новую газовую колонку.

Начнём с КИТАЯ

Практически все колонки до 10 тысяч рублей сделаны в Китае (не считая отечественных производителей). Китайских колонок или с европейским брендом сделанных в Китае очень много. Перечислю несколько марок: Электролюкс, Оазис, Занусси, Верт, Горенье, Ватти, Супер Люкс (который в Леруа Мерлен Аристоном называют) и многие другие марки. Их можно отличить по двум ручкам регулировки на передней панели и температурному дисплею между ручками. Все эти колонки имеют розжиг от двух батареек размера LR20. Всё что имеет описанный вид это Китай, или собранный в России Китай, или сделан по подобию Китайских колонок, если их разобрать то внутри окажется одно и тоже. Отличаются они по качеству сборки, также на некоторых моделях стояли чисто медные, а не лужённые теплообменники (Электролюкс 265-й модели).

Если брать не дорогую колонку, то можно выбрать и из «Китая». Нужно только учесть что в среднем они работают до 5 лет, это при условии что она не работала в общежитии, коммуналке, или просто большой семье. Такие колонки можно ставить в квартире где живет один или два человека. Эти колонки тяжело переносят подмешивание холодной воды при использовании, перегревается теплообменник или выходит из строя водяной узел.

С запчастями на эти колонки проблем нет, только колонки Горенье делают с нестандартной китайской мембраной в водяном узле, собираешь, а она всё равно капает, но методом подбора мембран наши мастера такие проблемы решали. Из хорошо собранных Китайских колонок выделю Wert, Oasis, Zanusssi, Electrolux Nano Plus 265 (перестали выпускать, можно найти остатки в магазинах на момент выпуска статьи). Есть ещё
Electrolux GWH 10 High Performance , по качеству уже хуже 265-й модели. Я вообще заметил тенденцию газовых колонок Электролюкс выпускать колонки всё худшего качества. Как же выбрать новую газовую колонку из Китайских? Да никак, они все одинаковые. Качество сборки разное. Тут как повезёт.

ИМПОРТ

К этой категории отнесу колонки импортного производства, но не из Китая.

Это Bosch, Ariston, Beretta и её аналог Inovitta, Mora, Vaillant (недавно перестали выпускать).

BOSCH

Лидером тут является Bosch, хорошее соотношение цена-качество, производится только в Португалии, никаких других заводов, где производят колонки Бош нет. Стоимость начинается примерно от 10 тысяч рублей. Кстати Бош это тот же самый Юнкерс, просто до какого то времени газовые колонки этого производителя выпускались только под маркой Junkers, так как ориентировались в основном на рынок Германии. Преимущество Бош не только в качестве, большим плюсом является наличие всех запчастей, запчасти на Бош не дешёвые, как и на любую импортную колонку. Но если вдруг что то сломается, не нужно ждать детали, или вообще менять колонку из-за их отсутствия.

Теплообменник на Бош полностью медный, сделан очень качественно, исходя из своего опыта скажу, технология изготовления очень влияет на качество теплообменника. Не чистота меди, толщина трубок, масса, а технология производства и качество изготовления.

Пьезовые или полуавтомат называют ещё.
С розжигом от батареек или с электророзжигом.
С розжигом от гидрогенератора.

Пьезовые колонки Бош

Самые простые и надежные, никаких замен батареек, в них постоянно горит фитилёк (запальник, пилотное пламя, как угодно) это абсолютно безопасно, каждый раз перед открытием воды ничего зажигать не нужно, один раз зажгли и он ПОСТОЯННО горит, так рекомендует производитель. Пьезовые и дешевле чем другие, так как проще конструктивно.

Модели на зываются WR10-2P23, WR13-2P23, WR15-2P23 Разница только в мощности. (Как выбирать мощность расскажу ниже).

Bosch WR10-2 P23

Колонки бош с Электророзжигом

Колонки Бош с розжигом от батареек. В этих моделях при включении воды сначала зажигается запальник от электрической искры, потом от запальника загорается основная горелка, а запальник тухнет.

Конструктивно сложнее чем пьезовые, соответственно дороже, в ремонте могут быть дороже только при замене каких либо запчастей из электронной составляющей колонки. Что случается очень редко.

Модели называются WR10-2B23, WR13-2B23, WR15-2B23. Цифра 10,13 и 15 говорит о количестве литров нагреваемых на 25 градусов от температуры входящей воды за одну минуту.

Bosch WR10-2 B23

Колонки бош с гидрогенератором

Колонки Бош которые работают от гидрогенератора отличаются от колонок Бош которые работают от батареек тем что имеют температурный дисплей на передней панели и установленный на водяной магистрали гидрогенератор, который при движении воды через колонку вырабатывает ток для работы колонки. Соответственно никаких батареек в них нет. При работе данной модели немного слышно жужжание гидрогенератора.

Модели: WRD10-2G23, WRD13-2G23, WRD15-2G23. Разница как и писал выше в мощности.

Bosch WRD15-2 G23

Все колонки Бош имеют функцию модуляцию пламени. Это функция поддержки температуры, при изменении протока воды. Кроме модели W10-KB. Это бюджетная модель от Бош, как я её называю, улучшенный Китай, сделана качественно, просто автоматика схожа с китайской. Абсолютно ремонтопригодна, теплообменник такой же как на других 10 литровых Бош, то есть из чистой меди.

Минусом Бош можно назвать цену, да и то только на мощные колонки. У модели KB иногда выходит из строя блок розжига, не дешёвая запчасть, стоит около 2500 руб. На пьезовых быстро забивается пылью запальник, ну как быстро, при разных условиях через 1-2 года. Хотя колонки производитель рекомендует обслуживать один раз в год.

ARISTON

Колонки хорошие, качественно сделанные, НО полностью с электронным управлением. На них стоит не традиционный водяной узел, а датчик протока, который очень точно считает количество воды, проходящей через колонку, и исходя из этого регулирует подачу газа и температуру соответственно.

Теплообменник на колонке Аристон сделан из чистой меди, достаточно надёжен для работы без протечек на весь срок службы, при правильном подключении и пользовании конечно.

Из минусов Аристона это полное электронное управление, дефицит запчастей на рынке. Один датчик протока стоит порядка 3000 руб. Этот датчик как раз чаще всего и выходит из строя, из за примесей железа и кальция в воде. Смазка «турбинки» датчика хватало на один-два дня работы. Так что если с чистотой воды проблемы то Аристон не ваш вариант.

Ariston Fast Evo 11C

BERETTA и её аналог INOVITTA

Беретта это итальянский производитель. Колонка хорошего качества, теплообменник из меди, покрытый, как говорят производители, специальным составом серебристого цвета для устойчивости к коррозии. Колонки идут протоком на 11 и 14 литров в минуту. Либо с пьезорозжигом либо с электророзжигом, питание от батареек. Все модели имеют функцию модуляции пламени.

С расходными запчастями проблем нет, это мембраны, сальники. Но вот целиком какой то узел купить не получиться так просто, только на заказ. А без воды никто ждать неделями не будет. А электронные комплектующие, такие как блок управления, стоят почти как новая колонка. Ещё замечал что на новых колонках после установки очень быстро забивается фитиль пыль. Кстати заметьте, загрязнение запальника-это не гарантия. Ручки регулировки из мягкого пластика, часто ломаются. Вот так, выбирать вам.

Beretta Aqua 11

Самая дорогая газовая колонка на рынке. Производится в Чехии. Стоимость колонки Mora начинается от 20000 руб. на момент написания статьи.

Теплообменник просто мощнейший, я всего один раз ремонтировал теплообменник от Mora, может один раз ещё обращались с этой проблемой, но ремонтировать не стали. Колонки при своевременном обслуживании работают до 20 лет. Автоматика Европейская Honewell. Есть функция модуляции, куда же без неё за такие деньги. Колонка реально качественная, как сборка так и материал. Но есть и минусы.

Автоматика на эти колонки идет в сборе, то есть газовый и водяной узел это одно целое. Такая деталь стоит около 8-9 тысяч рублей. Я бы сказал это не минус, минусом тут идёт надёжность и выносливость этой колонки. Так как наш народ не любит ежегодно обслуживать газовые колонки, да что уж там ежегодно, и раз в два года мало кто профилактику делает. Обычно мастер приезжает не на обслуживание, а на ремонт, когда колонка уже не работает. Соответственно Газовая колонка Mora выдерживает несколько лет без обслуживания, и когда разбираешь водогазовый узел, там столько ржавчины и грязи накопилось, а порой и просто не разбирается. Всё закисает, если и разобрал то менять все резинки которые там есть, и крышку с сальником, а крышка только 1700-2000 руб стоит. плюс мембрана, сальники, работа, может набежать 6-7 тысяч рублей.

Теплообменник конечно выдержит 20 лет работы, а вот автоматика не всегда доживает.

Mora Vega 10

VAILLANT

Про газовые колонки Вайлант писать много не буду, их сняли с производства. Скажу что была у них хорошая и надёжная модель Vaillant mag oe 11-o/o xz c+ аналог стренького Электролюкс 250-275. Жаль что их сняли с производства.

Газовые колонки Вайлант

Отечественные газовые колонки

В эту категорию входят газовые колонки таких производителей как БалтГаз или Нева, Ладогаз. Это именно Российские производители и разработчики, а не изготавливающие точные копии Китайских колонок с Китайскими же комплектующими.

Газовая колонка Нева, очень популярна в своё время, да и сейчас из за доверия к отечественному производителю. Старые модели, такие как Нева 4510, 4511, 4513 были очень качественно сделаны, легко ремонтировались и долго работали.

Сейчас дела у Питерского производителя обстоят иначе. Компания БалтГаз начала один за другим разрабатывать новые водяные узлы для своих газовых колонок. Неудача за неудачей, хотя в своё время там стояли достаточно надёжные узлы. Новые водяные узлы состояли из пластика, видимо такого «качественного» что вода из него текла через все щели даже при установке новой колонки. Мы в своё время даже отказались от установок этих колонок. Последовали модификации, улучшения, а потом и замена этого узла. Но картина была одна и та же. Он либо в скором времени протекал, либо по каким-то причинам и вовсе выбивало впрессованный в пластик металлический переходник. А бывало от перегрева мембрана сворачивалась. И эти проблемы были систематическими. Укажу на фото что нам попадалось.

Все проблемы которые я изложил касаются следующих моделей газовых колонок Нева, или Балтгаз. BaltGaz Comfort 11,13,15,17.

Из Газовых колонок Нева советую брать со старыми водяными узлами. Это Нева 4513 в разных модификациях. Нева 5514. На ней стоит импортный водяной узел. Нева 4510G это аналог «Китайцев». С лужёнными одноразовыми теплообменниками. На остальных кстати теплообменники из чистой меди. Пропаяны бывает плохо, текут. А так ничего))

Беда всех бюджетных газовых колонок Neva и BaltGaz это ужасная сборка и качество комплектующих. Соединения водяной арматуры выполнены ужасно. На момент прочтения этой статьи скорее всего в модельном ряде Невы уже что-то изменится.

Газовая колонка БалтГаз BaltGaz Comfort 13

ЛАДОГАЗ

Это Тульский производитель газовых колонок. По сути это колонка с Китайской автоматикой и Российским теплообменником. Теплообменник массивный, тяжелый, из чистой меди. Греет правда не так как выглядит и проблема видимо в технологии производства. Так как они часто текут. Модели с датчиком протока вместо водяного узла и вовсе покупать не стоит. Если что то сломается, запчасти не найдешь. Заказать то их можно, но без горячей воды никто даже неделю ждать не будет.

Газовая колонка Ладогаз

Как выбрать новую газовую колонку. Итог.

Какую газовую колонку покупать-решать вам. Я скажу только что колонка должна быть ремонтопригодна, правильно подобрана по мощности, наличие запчастей в свободном доступе и по разумной цене. Не забывать её ежегодно обслуживать. Представьте что вы на своём автомобиле не будете менять масло, фильтра и т.д. до тех пор, пока она не сломается. Ну а что её обслуживать, как перестанет работать так и починим. А потом отзыв накатаем что колонка г..но. Помимо обслуживания газовой колонкой нужно ещё правильно пользоваться. ЗАПОМНИТЕ. Холодную воду на смесителе можно подмешивать только на колонках с функцией модуляции пламени. Им это дело так не вредит. И если вы на старых газовых колонках подмешивали воду, то знайте, там были теплообменники рассчитанные на эту процедуру.

Надеюсь эта статья была Вам полезна. Делитесь. Комментируйте. Поправляйте. Всего доброго. С Вами был технический специалист по газовым колонкам компании Моспочин Нечаев Роман и его команда.

Купить газовую колонку в спб с установкой

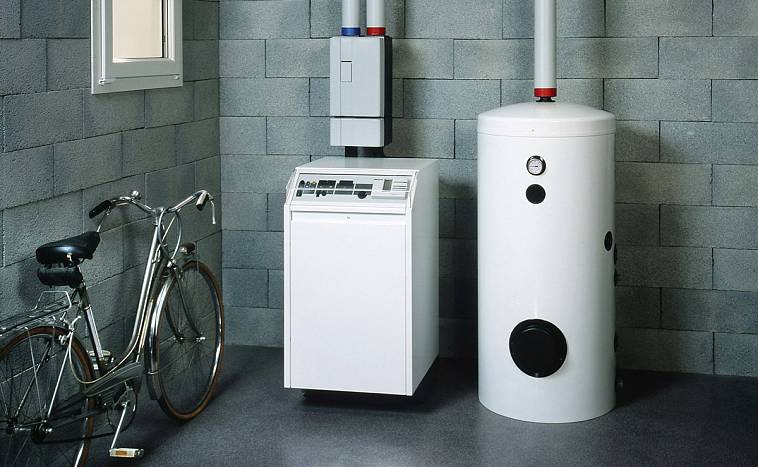

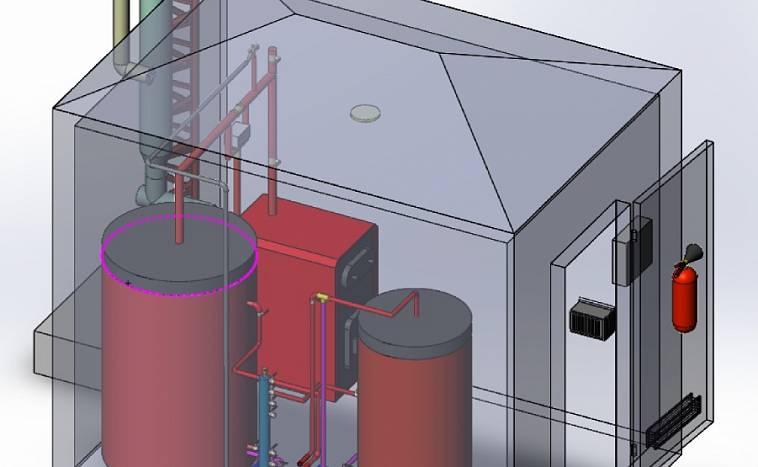

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Когда нет доступа к централизованной системе отопления, приходится сооружать автономную котельную.

Если профессионально подойти к делу, котельная в частном доме обеспечит высокую отдачу (КПД) отопительной системы в целом, а ее эксплуатация будет безопасной и долговечной.

В этом материале мы подробно разберем процесс выбора отопительного прибора и расскажем на какие моменты обязательно нужно обратить внимание. Кроме того, речь пойдет о выборе правильного места для котельной и правилах его обустройства и вентиляции.

Выбор котельного оборудования

Котлы различаются по ряду параметров – используемое топливо, мощность, способ установки, принцип работы (одноконтурные и двухконтурные).

Топливо для отопительных котлов

Котлы в частных домах могут функционировать на таких видах топлива:

природный и сжиженный газ – дешевый топливный ресурс, газовые котлы можно переводить с одного вида газа на другой;
твердое топливо – за работой твердотопливного котла надо следить и регулярно подбрасывать в него дрова, уголь, торфяные брикеты, кокс;
жидкое дизельное топливо (солярка) – жидкотопливные котлы выручают в ситуации, когда поблизости нет ни газовой магистрали, ни возможности подвозить сжиженный газ в баллонах, а если со временем появится перспектива обзавестись газом, то его легко перенастроить на лучший вид топлива;
электричество – дорогой, но экологически чистый топливный ресурс.

Неплохо иметь два котла, электрический и на твердом топливе, чтобы сократить расход электроэнергии.

Как определить мощность котла?

Чем обширнее отапливаемое пространство, тем мощнее должен быть котел. Добавляем расход мощности на подогрев воды для душа, ванной, кухни и естественные потери тепла.

Чтобы отопить 10 кв. м дома, требуется 1 кВт мощности. Если общая площадь дома составляет 150 кв. м, то требуемая мощность котла равна 15 кВт + 10% на горячее водоснабжение, теплопотери + 20% на резервный запас, иначе оборудование будет физически изнашиваться, работая на пике технических возможностей. Получаем мощность отопительного котла не менее 19,5 кВт.

Более подробно о расчете мощности отопительного котла можно прочесть в этом материале.

Сравнение способов установки

По способу установки отопительные котлы подразделяются на две группы:

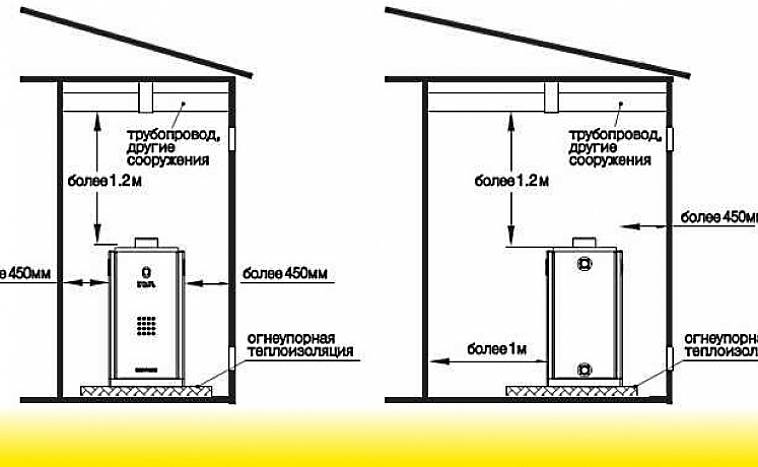

напольные – для них требуется отдельное помещение (котельная) и соблюдение в нем некоторых обязательных требований;

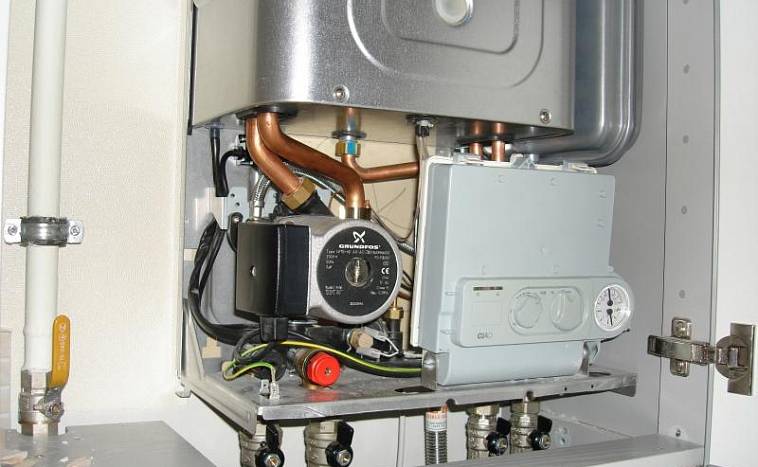

настенные – в компактном по размеру корпусе собраны теплообменник, циркуляционный насос, расширительный бак, система отвода продуктов сгорания, автоматика управления и обеспечения безопасности, температурные датчики и т.д.

Максимальная мощность настенной мини-котельной – 60 кВт. Если мощность не превышает 35 кВт, ее можно устанавливать в кухне, прихожей. Малые габариты настенных моделей дают возможность обойтись без отдельного помещения – все это актуально для частных домов малого и среднего размера.

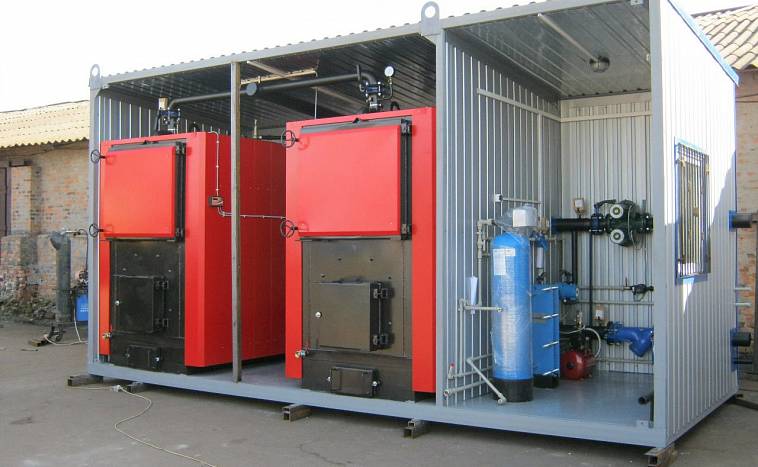

Напольные котлы незаменимы при отоплении обширных площадей. В напольном исполнении отопительные агрегаты занимают гораздо больше места, их приходится доукомплектовывать самостоятельно, но есть один очень весомый плюс – у них долгий срок службы.

Различия в принципе работы

Одноконтурный котел предназначен только для отопления здания. Чтобы подавать воду в систему горячего водоснабжения, такой агрегат надо дополнить 100-150-литровым накопителем для воды, нагреваемой от котла (бойлером).

Одноконтурный котел с бойлером целесообразен, если в доме выливают из кранов много горячей воды. Иначе имеем перерасход энергии, так как котлу придется постоянно греть воду, которой почти не пользуются. Кроме того, для бойлера придется выделить свободное место в помещении.

В двухконтурный котел изначально заложены две функции – он и отапливает здание, и подогревает воду. Внутрь него установлен проточный змеевик. Котел поддерживает систему отопления, но когда в доме кто-то открывает горячую воду, нагрев теплоносителя в ней прекращается и происходит переключение на систему горячего водоснабжения.

Двухконтурные котлы рационально спроектированы, вода для горячего водоснабжения нагревается только при надобности в ней. В зависимости от мощности агрегата в минуту производится 10-15 литров горячей воды.

Этого мало, если горячей водой в доме пользуется одновременно несколько человек, но проблема легко решается, так как можно купить двухконтурный котел с вмонтированным в корпус небольшим бойлером на 25-50 литров для того, чтобы был ее запас.

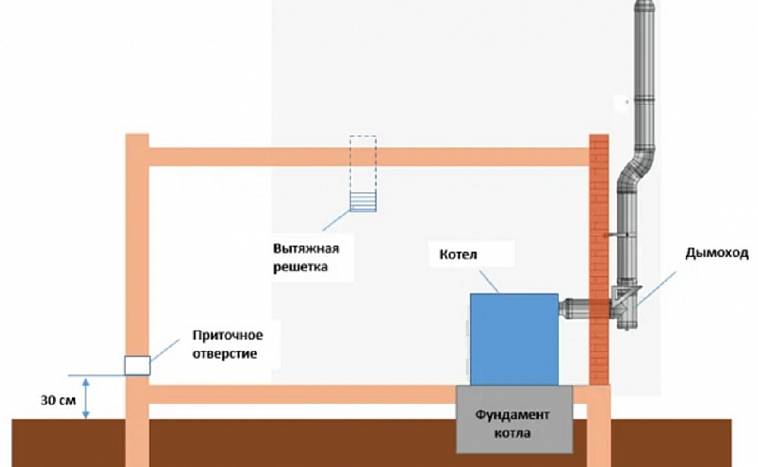

Определяем оптимальное место для котельной

Допустим, вы затеяли масштабный ремонт старого частного дома. Котельная в нем должна быть непременно, однако устаревшая планировка ограничивает возможность размещения ее в доме. Нельзя втиснуть котельное оборудование в крохотное помещение без вентиляции, нельзя тянуть дымовую трубу снизу доверху через спальню или гостиную.

Можно, конечно, соорудить для котельной пристройку к загородному дому, однако вряд ли это архитектурное излишество удачно впишется в общий вид. Остается еще строительство отдельно стоящей котельной – хорошая, но дорогостоящая идея.

А при новом строительстве процедура проектирования котельной внутри дома никаких проблем не вызывает, если заранее изучить требования к установке котлового оборудования:

объем помещения для отопительных котлов мощностью до 30 кВт должен составлять не менее 7,5 м3, от 30 до 60 кВт – 13,5 м3, свыше 60 кВт – 15 м3;
высота потолков – не менее 2,2-2,5 м, ширина входных дверей – 80 см;
норма естественного освещения – 300 кв. см остекления на 1 м3 помещения, окно должно быть с фрамугой для проветривания;
трубы для подвода газа к газовым котлам брать только металлические, гибкие шланги использовать запрещено;
в схеме электропитания котла необходимо предусмотреть реле тепловой защиты, а в помещениях с котлом, работающим на газе, надо устанавливать газовый анализатор – прибор, улавливающий утечку газа и подающий сигнал на аварийное перекрытие газовой трубы;
от соседних помещений котельная должна отделяться стенами из материала с нулевым индексом распространения пламени – бетон, кирпич, дерево с огнезащитной пропиткой;
по вопросам взрыво- и пожаробезопасности проект согласуется с пожарной инспекцией.

Подробно обо всех нормах и правилах написано в СНиП по котельным установкам с шифром II -35-76, Своде правил СП-41-104-2000 по проектированию автономных теплоснабжающих систем, документе МДС 41-2.2000, в котором изложены предписания по размещению агрегатов для отопления и подогрева воды в малоэтажной жилой застройке.

Соблюдение многочисленных требований диктуется не бюрократией, а техникой безопасности. Отдельно стоящая котельная – это хлопоты с возведением фундамента, капитальных стен, подводкой труб и их теплоизоляцией.

Зато в доме вы получаете отсутствие на 100% вредных химических примесей, неизбежно сопровождающих любой процесс горения, и полную уверенность не пострадать во время несчастного случая, вероятность которого мизерна, но теоретически не исключается.

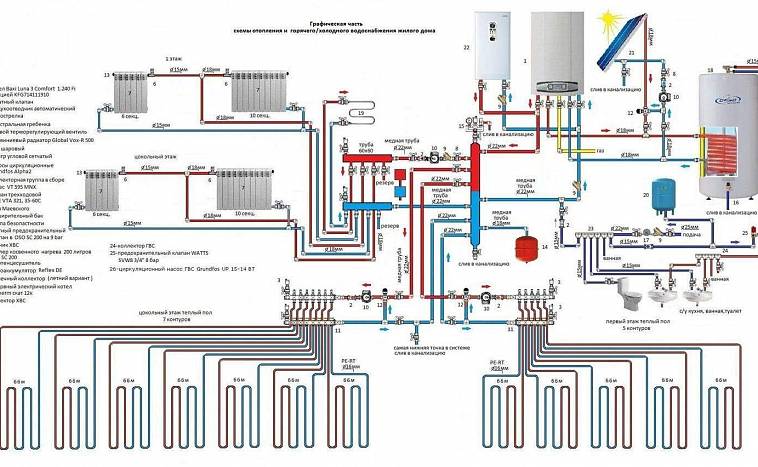

Рекомендуем также прочесть другую нашу статью, где подробно описаны схемы котельных для частного дома.

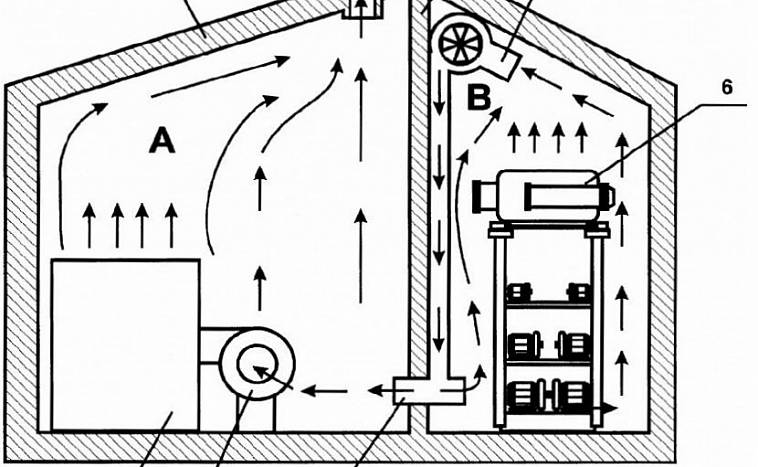

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию. Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см 2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см 2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

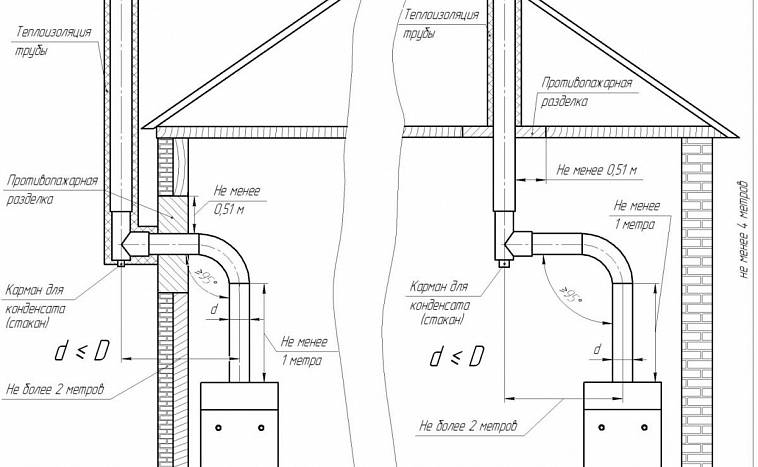

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается.

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

Отделка котельной изнутри

Кирпичные и бетонные стены котельной штукатурят и красят водоэмульсионной краской. Дополнительная декоративная отделка – керамическая плитка, металлические облицовочные панели. Оставлять поверхность стены в исходном виде не стоит. Она пылит, и это вредит работе котельного оборудования.

В деревянном доме стены пропитывают огнезащитным составом. Сверху их рекомендуется обшить листами негорючего гипсокартона и тоже оштукатурить, а за котлом для перестраховки прикрепить к стеновой поверхности листы алюминия.

Оштукатуривание – это еще одна защита от влажных испарений, огня, иных воздействий. Повысить уровень огнестойкости можно с помощью специальной термостойкой штукатурки. Она выдерживает высокотемпературный нагрев и даже открытое пламя от 30 мин. до 2,5 часов.

Пол выравнивают цементно-песчаной стяжкой. Прочности обычной керамической плитки не хватает, чтобы устилать ею пол, так как котельное оборудование довольно тяжелое, и есть риск уронить какой-нибудь увесистый предмет. Более надежным будет керамогранит. Плитка из этого материала сверхпрочная, не боится нагревания до высокой температуры и огня.

От случайной протечки убережет сливной желоб. Если это сделать не получается, то по периметру на высоту 5-10 см от пола надо проложить гидроизоляцию, а котел поднять на постамент, избавив тем самым от возможного контакта с водой. Его легко соорудить из кирпичей и облицевать керамогранитом, предназначенным для пола.

Керамический гранит на пол лучше выбирать светлый с матовой текстурой. На нем не так заметны следы от обуви и пыль.

Под потолком в котельной находятся трубы, провода. Чтобы их замаскировать, делают короб из того же гипсокартона, что был использован на стенах. Короб снаружи штукатурят и окрашивают. В нем имеет смысл оставить ревизионные окошки и закрыть их металлическими съемными решетками.

Нет разницы, какие окна устанавливать в котельной – пластиковые или деревянные. При пожаре гореть будут и те, и другие. Пластик к тому же начнет плавиться и выделять токсические вещества.

Сооружение модульных котельных

А как быть, если место для установки котельного оборудования в доме отсутствует, возводить отдельную постройку тоже нет возможности, а котельная для загородного дома очень нужна? В этом случае выручит модульная котельная. Она имеет заводскую комплектацию и монтируется быстро.

Максимальный объем помещений для обогрева таким способом составляет 1300 м 3 . Сам модуль представляет собой небольшой мобильный домик (контейнер), длина которого не превышает 2,5 м. Изготовлен он из двойного прочного металлического каркаса с утеплителем из специального волокна.

Модульная котельная в комплектации имеет 3-слойную трубу с теплоизоляцией для подвода к дому длиной 6 м, которую при необходимости можно удлинить. Оборудование доставляется в готовом виде и требует только подключения.

установить контейнер рядом с домом;
подвести электричество (220В);
заготовить топливо (твердое или дизельное в зависимости от типа котла);
заполнить систему отопления водой.

В устройстве модульной котельной предусмотрено резервное электропитание, которого хватает на поддержку нормального режима эксплуатации в случае отключения электричества в течение суток. Температура теплоносителя регулируется автоматически.

Модульную котельную можно приобрести в стандартном исполнении или спроектировать на заказ, исходя из собственных потребностей. Установку рекомендуется поручить специалистам.

Выводы и полезное видео по теме

Принципы работы автономной котельной в частном доме:

Котельная в 2-х этажном частном доме с напольным газовым котлом:

Правил обустройства помещения котельной и установки оборудования много – возможно, вникать во все нюансы и не нужно. Доверьте дело специалистам. Главное понимать, что котельная в частном доме – залог того, что вы всегда будете в тепле и с горячей водой.

Собираетесь обустроить котельную в частном доме, но не знаете с чего начать? А может вам хорошо знакома эта тема и вы могли бы дать нашим читателям толковый совет по обустройству? Это можно сделать в расположенном ниже блоке. Там же можно задать интересующие вас вопросы по теме статьи.

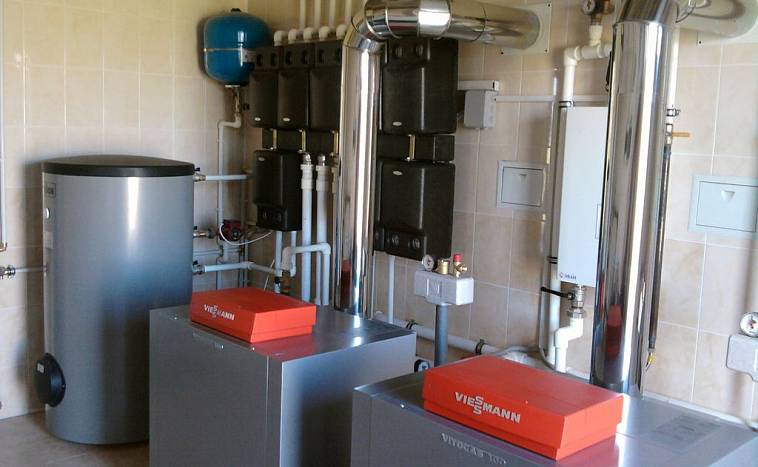

Котельная в частном доме с газовым котлом

Устройство газовой котельной в частном доме – требования, нормативы

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м 3 (не путать с площадью).
30-60 кВт — 13,5 м 3 .
60-200 кВт — 15 м 3 .

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м 3 , при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м 3 объема должно соответствовать не менее 0,03 м 2 оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

Норма объема котельной для газового котла – от 15 м 3 .
Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м 2 / 1 м 3 .
Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м 3 добавить 0,2 м 3 на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

Высота потолков должна быть не ниже 2,5 м.
Помещение должно иметь объем от 15 м 3 .
Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
Отдельно стоящая котельная должна иметь объем помещения не менее 15 м 3 . К полученному результату плюсуют по 0,2 м 3 на каждый кВт мощности, задействованный в обогреве жилища.
Потолки. Высота – от 250 см.
Площадь остекления. Ее определяют по формуле 0,03 м 2 /1 м 3 объема постройки.
Окно. Обязательно обладает форточкой или фрамугой.
Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
Двери. Допускается использование только неусиленных конструкций на слабых петлях.
Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м 3 . Так как необходим трехкратный обмен, то 22,5 м 3 х 3 = 67,5 м 3 . К полученному результату добавляют запас в 30%: выходит 87,75 м 3 . Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
Дымоходная труба выводится сквозь крышу или стену.

В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
Дымоход должен иметь газонепроницаемые соединения.
Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

Котельная в частном доме с газовым котлом

Котельная в частном доме: требования к помещениям, необходимые документы

Отправим материал на почту

Проекты домов с котельной

Котельная в частном доме сегодня становится обычным явлением. Но её обустройство должно проводиться только по нормативным требованиям. Разрабатывается соответствующий проект помещения по установленным нормам, чтобы котельная отвечала существующим нормам. Рассмотрим вопросы, относительно обустройства бойлерной. Вы узнаете, какие потребуются документы и как правильно спроектировать помещение.

Правила обустройства помещения

Бойлерная – это небольшое помещение, где монтируется бойлер и дополнительное оборудование (насосы, камеры кондиционирования воздуха, узлы, система трубопроводов, измерительные приборы). Ещё её называют котельной. Требования к зданию зависят от ряда характеристик устанавливаемого оборудования, которое будет в нем установлено.

в небольшой специальной пристройке;
на отведённом месте просторного чердака;
в подвале, если в нем достаточно свободного пространства;
в доме, где ей отводится отдельная техническая комната;
в модуле автономного типа.

Если нет возможности возвести отдельное строение, тогда топочная оборудуется в жилом здании, но требуется подобрать комнату, которая будет отвечать всем требованиям. Соблюдаются в обязательном порядке нормы проектирования котельной в частном доме. Однако все специалисты советуют постараться выделить место в подвале или на чердаке, а лучше всего сделать пристройку или сделать отдельное строение в некотором отдалении от жилого дома. Это продиктовано необходимостью увеличить степень безопасности эксплуатации взрывоопасного оборудования.

Котёл монтируется на кухне только при условии соответствия следующим нормам:

высота стен в таком строении должна быть не меньше чем 2,5 м;
для постройки здания и отделки всех поверхностей применялись только огнестойкие материалы;
установлена качественная вентиляция;
площадь помещения минимум 15 м²;
окна обязательно должны иметь форточки;
снизу стены сделано отверстие для и циркуляции воздуха.

Требования к окнам: 30 см² остекления на каждый метр м³ площади. Увеличение объёма котла требует использование большей комнаты.

Топочная в частном доме оборудуется по ряду требований:

трёхразовый оборот воздуха каждый час;
помещение от 15 м³;
есть отдельный выход на улицу;
комната отделена от дома огнеупорными материалами;
есть доступ для облуживания оборудования, обеспеченно естественное освещение.

По дополнительным нормам фундаменты зданий не соприкасаются. Стены, пол, потолок, крыша из огнеупорных материалов. Проведена канализация, под отопительное устройство сделан фундамент выше пола.

Проект

Требования к помещению газовой котельной в частном доме подразумевает соответствие ряду нормам. Проект делает специалист, имеющий на это разрешение. При создании проекта проводится теплотехнический расчёт комнаты, подбирается оборудование и делаются чертежи, описываются в записке решения. Результат подаётся для согласования.

параметры комнаты, её размещение;
режим отопления, возможность установки программного управления;
тип энергоносителя и оборудования.

Проект передаётся для согласования, дополнительно предоставляется техпаспорт на устройство, его сертификат техтребованиям, инструкция и санитарное заключение. Если никаких требований нет, то он заверяется печатью и затем передаётся заказчику, в другом случае требуется доработка.

Нормы, документы, правила

Нормы для котельной в частном доме с газовым котлом разработаны для увеличения уровня безопасности эксплуатации взрывоопасного устройства. Проект и обустройство определяется нормативными документами МДС, СНиП и СП. Категорически запрещено эксплуатировать здание с высотой стен меньше чем 2,5 м. Рекомендуется обеспечивать дополнительное пространство для обслуживания техники. При монтаже дополнительных устройств необходимо предусмотреть дополнительную площадь.

Размер котельной в частном доме определяется устанавливаемыми устройствами, конструкцией и планом монтажа:

Бойлерная в частном доме отгораживается от всех соседних комнат стена из негорючих материалов. В деревянных строениях монтировать подобное оборудование категорически запрещено – только в отдельном здании. Расстояние между фундаментами минимум 40 см. Это относится и ко всем легковозгорающимся предметам. При использовании экранов из асбестового картона и обшивки кровельной стали расстояние может уменьшаться в два раза. Главное условие – защита размещена на расстояния в 2,5 см от легковозгораемых предметов, за горизонтальные края установленного оборудования – минимум 150 см, а за верхние – не меньше 30 см.

Обязательным требованием является естественное освещение. Нет ограничений по геометрии окон, но есть определения по площади, о чем говорилось выше. Например, для комнат площадью в 15 м³ размер остекления минимум 0,45 м². Такая площадь соответствует стандартным проёмам. Главное назначение окна не в обеспечении освещённости, а восприятия ударной волны. Толщина стекла влияет на требуемую площадь: 3-5 мм соответствует площади 0,8-1,5 м².

Устанавливается система дымоудаления и вентиляции (для ряда моделей оборудования принудительная). Дымоход выводится выше кровли. Расположение котельной определятся в планировке здания. Рекомендуется группировать бойлерную с техническими помещениями. Обязательно подключение воды и канализации. Рядом возле котельной запрещено ставить электрощит.

Требования к газовой котельной в частном доме подразумевает несколько вариантов её расположения – пристройка, встроенная, на кухне и отдельностоящая. От расположения комнаты предусматриваются дополнительные требования.

Варианты оборудования

Тип топлива и устройства влияет на условия к эксплуатируемому помещению. Выбирая вариант оборудования предварительно требуется предусмотреть все нюансы и обустраивать комнату по всем установленным требованиям безопасной эксплуатации.

Модульные

Подобный вариант встречается очень редко и используется если нет возможности использовать другие варианты. Выпускаются готовыми для запуска.

контейнер длиной до 2,5 м;
различной мощности, но в основном применяются для зданий площадью не больше 1300 м³;
стенки устройства двойные, с утеплителем;
применяется дизель, твёрдое топливо;
к дому подключается через трубу, она должна иметь утеплитель.

Желательно размещать недалеко и может переноситься. Перед началом эксплуатации подключается к электросети, система заполняется водой. Часто такие модели имеют резервное питание.

Видео описание

Как выполняется монтаж котла на твёрдом топливе, смотрите в видеоролике:

Газовые

Обустраивая помещение надо учитывать важные дополнительные требования:

площадь от 6 м², стены от 2,5 м, а объем от 15 м³, огнестойкие материалы поверхностей;
обязательно обустраивается постоянно действующие канализация и вентиляция, проем окна от 0,03 м² на 1 м³ комнаты, дверь от 80 см, открываться она должна только наружу;
под оборудование дополнительный фундамент, перед котлом, между агрегатами и стенами свободное пространство.

Для устройств мощность от 350 кВт делается индивидуальное здание. Размещение возле глухой стены, расстояние до окна не меньше одного метра.

Электрические

Экологически безопасный вариант, который имеет своим преимущества:

не выделяется запах, в процессе работы отсутствует шум, не используется какое-либо топливо;
оборудование может свободно монтироваться в жилом здании;
к вентиляции минимум требований.

Твёрдотопливные

Требования к котельной в частном доме с таким типом оборудования требуют уделять внимание следующим нюансам:

окно 8 см² на 1 кВт;
свободное пространство минимум 10 см вокруг котла и между дополнительными устройствами, стенами, площадь здания от 8 м²;
при установке угольной модели проводка делается скрытой для защиты от взрывоопасной пыли;
стены огнестойкие, в противном случае стены обшиваются листовой сталью в 2,5 мм;
дымоход внутри оштукатуренный (не обязательно).

По длине у дымохода один диаметр, минимум поворотов, имеется спецотверстие для обслуживания.

Видео описание

Наглядно про обустройство котельной с твёрдотопливным котлом смотрите в видеоролике:

Дизельные

Используются очень редко, требования к ним следующие:

от горелки до стены 1 м;
в котельной, (лучше за ней) устанавливается резервуар из толстого металла, объем минимум 1,5 м³;
к баку обеспечивается свободный подъезд.

Топливо подаётся для дальнейшего сгорания из установленного резервуара.

Дополнительные элементы

Бойлерная комната имеет ряд важных требований к дополнительным элементам. Это касается таких деталей, как дымоход, двери и вентиляция.

Вентиляция

Можно не обустраивать вентиляцию, если будет эксплуатироваться электрокотел. Такое устройство не выделяет запаха или взрывоопасных соединений. В других случаях надо соблюдать следующие правила:

может быть объединена с приточной домовой системой вентилирования;
для котельной, которая будет стоять отдельно, вентиляция может реализовываться при помощи жалюзийных решёток, их делают внизу двери, на один кВт минимум 8 см² отверстия;
ежечасно замена воздуха три раза;

при эксплуатации протяжной общедомовой системы вентилирования на 1 кВт минимум 30 см² отверстия;
с противоположной стороны устройства делается отверстие в стене, его диаметр должен оставлять от 13 см и значительно больше (в зависимости от мощности смонтированного оборудования), устанавливается вентиляционная труба, обязательно ставится специальная заслонка и с одной стороны сетка, чтобы внутрь не попадал мусор или мелкие животные.

Вариант принудительная вентиляция по всем показателям является самым эффективным. Его работа не зависит от изменений погодных условий и температуры окружающей среды, при этом практически не потребляется энергия. По желанию работа принудительной вентиляции и котла могут быть синхронизированы при помощи специального электрооборудования. При установке котлов, работающих на дизельном топливе, а также газу вентилятор размещается в корпусе во избегание случайного возгорания.

Дымоход

Продукты сгорания отводятся дымоходом, который должен отвечать следующим требованиям:

диаметр дымохода больше, чем отверстие в устройстве;
труба по стене крепко фиксируется;
наличие отверстия для ревизии;
выводится выше кровли.

Труба делается из металла (двустенные/одностенные), кирпича, керамики, асбеста и вермикулита. Иногда используется комбинирование нескольких материалов.

Дверь

Газовая котельная в частном доме должна иметь специальную дверь. Если бойлерная находится в жилом доме, то двери должны быть обязательно огнеупорными и выдерживать открытый огонь на протяжении 15 минут. Для этого подходит только металлические двери. Для выхода на улицу используются неукреплённые двери. В нижней части часто делаются отверстия или решётка для циркуляции воздуха.

Коротко о главном

Требования к котельной в частном доме для газа или другого вида топлива очень высокие. Это связано с обязательным соответствием помещения всем нормам безопасности и защите от возгорания.

Проще всего с электрическими котлами, но они мало распространены из-за дороговизны обслуживания, хотя в остальном у них много своих преимуществ.

Популярными моделями остаются газовые и твёрдотопливные котлы.

В зависимости от мощности оборудования определяются многие нюансы, нормы и требования к бойлерной.

При разработке помещения надо подготовить проект, что сможет сделать только специалист.

Для проведения любых других работ лучше обращаться к мастерам.

Котельная в частном доме с газовым котлом

Котельные в частном доме

В частном доме нужны котельные. Но чтобы все сделать правильно, необходимо учесть базовые требования к газовым котельным, схему и нормы площади помещения для газовых котлов по СНиПам. Придется также обращать внимание на основные типы построек.

Особенности

Не просто недостатком, а прямой и грозной опасностью является то, что котельная в частном доме может являться источником угарного газа. Безусловно, принимаются все необходимые конструкционные и исполнительские меры, используются автоматы защиты, но полную гарантию дать невозможно. Если поместить котельную в обособленном здании (что, кстати, рекомендуется), общая стоимость работ окажется весьма велика. Не все люди могут заплатить необходимую сумму.

Поддержание всего комплекса в работоспособном виде тоже не так просто и дешево, как кажется поначалу. Вызов специалистов придется делать чаще, чем хотелось бы. Далеко не все неполадки можно устранить собственными руками. Однако стоит отметить и достоинства, из-за которых возникло массовое увлечение домашними котельными:

автономность по отношению к монопольным тепловым компаниям;
сокращение тепловых потерь (даже при идеальном состоянии теплотрасс, что встречается нечасто, в среднем потери составляют 30% изначально выработанного тепла);
обеспечивается легкая настройка (в зависимости от погоды, даже от самочувствия и состояния здоровья).

Какие документы необходимы?

Просто так построить котельную в частном доме нельзя — потребуется оформлять довольно много специальных разрешений. Обязательно проводится государственная экспертиза. Ей подлежат все проектные материалы, включая итоги инженерных изысканий. Конечным итогом является вывод о соответствии или несоответствии проекта нормативным положениям. Официальное разрешение стало необходимым условием еще в 1997 году, с тех пор появилось разделение по классам опасности. Без разрешающего акта нельзя вводить в эксплуатацию котельные, которые:

используют природный или сжиженный газ;
вырабатывают не только тепло, но и горячую воду;
содержат хотя бы отдельные части оборудования, рассчитанные на температуру свыше 250°;
содержат хотя бы отдельные части оборудования, рассчитанные на давление выше 1,6 МПа.

Ввод в эксплуатацию оформляют соответствующим актом. Он недействителен, если нет подписей всех участников технической комиссии и сотрудника Ростехнадзора.

Строить и эксплуатировать котельные разрешают, если земля принадлежит по праву собственности. В крайнем случае допускается сооружение теплогенерирующих систем на арендованных на длительное время участках.

Техпаспорта на используемую технику должны быть зарегистрированы в органах технического надзора (что подтверждается еще и отметками на них). Пакет документов вместе с заявлением идет в территориальную инспекцию, а после выездной проверки вручают лицензию.

Основные требования

К безопасности

При оформлении котельной много положений относится к помещению, где располагается необходимое оборудование. Котлы и прочие аппараты должны находиться обособлено от дома и от других жилых пространств. Поскольку любой вид топлива, включая и электрический обогрев, потенциально влечет те или иные опасности, назвать подобные нормы бюрократическим произволом нельзя. Необходимо внимательно проверять, какой конкретно норматив действует в определенном случае. Котельные, созданные до 1 июля 2003 года, должны отвечать положениям СНиП 2.04.08-87. Все, что строится или вводится в эксплуатацию после этой даты, подчинено СНиП 42-01-2002.

Главные пункты стандарта должен обязательно знать сам заказчик — ведь ему нужно контролировать, качественно ли составлен проект, грамотно ли подошли инженеры специализированной организации к своей работе. Покупаемое оборудование также сразу сверяют с установленными нормами проектирования. Так, минимальная площадь для газового котла по проекту нормирована, но сверх того четко определено, что:

при тепловой мощности не более 60 кВт можно располагать аппарат на кухне (если организована усиленная вентиляция);
при тепловой мощности от 61 до 149 кВт требуется обособленное помещение (допускается выбирать подвалы и цокольные этажи);
при выработке 150 кВт тепла и выше понадобится строго отдельная постройка.

Что касается суммарного объема домашних котельных, то он таков:

при выработке не более 29 кВт тепла — от 7,5 м 3;
при выработке 30—59 кВт — не менее 13,5 м 3;
при получении 60—200 кВт тепла и более требуется создавать помещение объемом 15 м 3 и более.

Важно: для газового котла, в отличие от прочих источников тепла, в любом случае минимальный объем комнаты должен составлять 15 3, при этом не допускается высота стен (в любой части здания) менее 2,5 м.

Все котельные в частных жилищах должны иметь максимально возможное естественное освещение. Площадь остекления жестко закреплена в нормативах: на 1 м 3 внутреннего объема котлового помещения должно быть предусмотрено минимум 0,03 м 2 стекла (без учета рамы, других конструкций). В любом случае ставятся только распашные, раскрываемые наружу окна. Без подвода воды и организации канализационного стока использовать котельную нельзя.

Часто встречается утверждение, что сооружать котельную в деревянном (как каркасном, так и построенном из бревна) доме небезопасно. Это мотивируется некой чрезвычайной пожарной опасностью таких построек. На самом деле риск давно уже почти отсутствует — его устраняют как специальная обработка древесины, так и специальные конструктивные, технологические решения. Кроме того, и в каменных, и в кирпичных, и в газобетонных котельных все равно найдется немало горючих материалов. К котлу нужно обеспечивать беспрепятственный непрерывный доступ.

Примыкание дымохода и всех деревянных конструкций должно выполняться с противопожарным разрывом. При этом обязательно используют асбест и другие защитные вещества, которые предотвращают возгорание. Экранированию подлежат все деревянные стены. Но даже такие требования недостаточны — необходимо еще предусмотреть комплексную систему пожаротушения и оповещения. Ее монтаж должен выполняться профессионалами, им же следует поручить периодические обследования.

Гонка за красивым дизайном тоже должна вестись в строгом соответствии с требованиями безопасности. Так, допускается отделка гипсокартоном при условии последующего покрытия его штукатуркой и/или водоэмульсионными красками. На пол кладут плитку либо металлические листы. Их стоит окрашивать прочной, устойчивой к высокой температуре краской. Вместо гипсокартона стены можно оформлять цементно-стружечными и кислотно-волокнистыми блоками.

Вся конструкция стен, включая отделку, должна быть рассчитана на сопротивляемость огню не менее 45 минут. Если этот показатель достигнет хотя бы 60 минут, будет еще лучше.

Оштукатуривать стены можно лишь безопасными в огневом плане составами. Все огнестойкие штукатурные смеси имеют серый окрас. Дополнительно декорировать их можно жаростойкими красками на водной основе. Выбор между деревянными, пластиковыми и алюминиевыми конструкциями окон остается на усмотрение владельца. Однако надо понимать, что при сгорании ПВХ появляются токсичные вещества.

Планировка котельного помещения ни в коем случае не должна быть произвольна, действуют очень четкие и недвусмысленные правила. Так, котлы, буферные емкости и другое нагревающееся оборудование устанавливают строго так, как предписывает изготовитель. Настенные теплогенераторы вешают максимум на высоту 1,5—1,8 м (если она больше, пользоваться техникой неудобно и небезопасно). Перед лицевыми сторонами отопительных приборов должно оставаться не менее 1 м. свободного пространства. Рекомендованный зазор между их стенками и капитальными стенами либо прилегающими предметами — 0,03 м. В любом случае на плане придется разметить расположение:

самих котлов;
дымоходов;
внешних выводов (труб);
радиаторов;
расширительных баков;
соединительных трубопроводов;
вентилей;
байпасов;
кранов Маевского и других частей.

Отдельная тема — безопасность котельных, не использующих газовое топливо. Их все равно рекомендуется формировать по самым строгим возможным стандартам. Заземление корпусов электрических котлов и проводов должно соответствовать ПУЭ. Все должно подключаться так, чтобы не было никаких механических нагрузок на провода и контакты. Что касается систем на твердом топливе, то рекомендованы:

монтаж инвертора в связке с аккумуляторными батареями (обеспечивающими бесперебойное питание);
применение теплоаккумуляторов;
сочетание инверторов и тепловых аккумуляторов.

К вентиляции

Помимо основных вентиляционных мощностей необходимо предусматривать форточку либо фрамугу в окне. Она обеспечит экстренное проветривание при утечке газа или разливе иного топлива, при загрязнении угарным газом. Приток воздуха рассчитывают с учетом сведений о его перемещении, получаемых за счет применения анемометра. Общая величина притока согласно актуальному СП должна быть не менее объема однократного часового расхода. Получить необходимую информацию можно у специалистов газового надзора в своем регионе.

Вентиляцию в котельных всегда делают строго по официальным проектам.

Обязательно нужно добиваться герметичности вентилирующих каналов, по мере надобности — использовать герметик. Подкачка воздуха может происходить и снаружи, и изнутри здания. Но нельзя снабжать топочную воздухом через жилое помещение. Естественная вентиляция подходит только для котлов не мощнее 30 кВт, в противном случае вентиляторы обязательны.

К дымоходу

Дымоотводный канал может иметь круглую или прямоугольную форму. Подключение к дымовым трубам производится с помощью труб из кровельной стали либо поставляемых в комплекте элементов. Все части дымохода за пределами здания требуется теплоизолировать. Сечение и высоту конструкции тщательно подбирают сообразно параметрам котла. Другие требования:

для каждого котла должен быть свой дымоход;
на них не должно быть зонтиков и рефлекторов;
между котлом и присоединительным патрубком располагают отверстие для прочистки;
трубы поднимают над самым высоким зданием в округе.

Котельная в частном доме с газовым котлом

Сборка, монтаж, обвязка котельной в частном доме — цены

Что представляют собой модульные котельные

Обычно это транспортабельные установки, состоящие из одного или нескольких модулей. Внутри таких блоков размещается технологическое и необходимое для подключения к инженерным сетям оборудование, что делает удобным обслуживание газовых котельных.

Природном газе;
Мазуте;
Отработанном масле;

Но все же самыми популярными среди них являются газовые, так ка это топливо считается одним из наиболее дешевых и доступных.

Смотрим видео, что находится внутри котельной;

Оборудование для газовой котельной подбирается в соответствии с особенностями объекта и чаще всего в него входят следующие блоки:

Котел;
Горелки;
Насосы;
Теплообменная система;
Автоматика;
Устройства водоочистки;
Расширительный бак;
Дымоход.

Схема установки зависит от требуемой тепловой мощности и используемого для работы топлива, а также назначения (отопительная или промышленная).

Принцип работы котельной заключается в нагреве теплоносителя в котле и подачи его потребителю. Циркуляцию воды обеспечивает насосное оборудование, при этом она поступает по трубопроводу в радиаторы или теплые полы. Для эффективной работы и удобного обслуживания котельных необходимо чтобы они были оснащены устройствами регулировки продолжительности работы и температуры теплоносителя. После остывания в радиаторах вода поступает обратно в агрегат, где опять нагревается.

Что надо знать о вентиляции котельной

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно. В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Общие нормативы для обустройства котельных помещений

При составлении проекта котельной любого типа нужно учитывать:

в помещении не может быть больше двух котлов;
стены и пол должны быть выполнены из негорючих материалов, для стен подойдет кирпич или бетон, для пола – нескользкий кафель, стальной лист или бетон;
дверь для котельной должна быть противопожарной и открываться только на наружную сторону;
если котел расположен в отдельной пристройке, то дверей должно быть две: одна ведет в дом, другая – на улицу;
в помещении обязательно должно быть окно с форточкой;
в котельной не должно быть никаких горючих материалов;
к любой части отопительной системы всегда должен быть свободный доступ.

Если дом только строится, то лучшим вариантом будет внесение в его план комнаты под котельную, построенной по нормам СНиП. Если дом уже построен, котел проще разместить в пристройке или отдельном строении.

Если свободного места мало, выходом станет установка мини-котельной, представляющей собой специальный контейнер, в котором размещены все отопительные приборы. За счет компактных размеров такую котельную можно ставить где угодно.

Другим способом экономии пространства является мобильная котельная – отдельное помещение, собранное из сэндвич-панелей и с отделкой из негорючих материалов.

Электрический котел для частной котельной

Из всех видов котлов, используемых в частном доме, самым безопасным является электрический. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь. Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

Цены на монтаж и обвязку котельной

Монтаж котельная под ключ — 1 котел (мощность до 50кВт)

Монтаж котельная под ключ — 1 котел (мощность до 100кВт)

Монтаж котельная под ключ — 1 котел (мощность до 200кВт)

Монтаж котельная под ключ — 1 котел (мощность до 300кВт)

Выезд замерщика, консультации, составление сметы — бесплатно

Для расчета внутренней отделки коттеджа воспользуйтесь нашим калькулятором

Работы по монтажу и обвязки котельного оборудования

Котел (электрический, газовый, жидко- и твердотопливный)

Дефектация и опрессовка отопления,
системы гвс и хвс водоснабжения

Полный прайс-лист на работы по монтажу котельного оборудования

Выезд замерщика, консультации, составление сметы — бесплатно

Основные требования к помещению для установки газовых котлов

Все газовые котлы имеют конструктивные отличия, в том числе, и по типу камеры сгорания. Если она закрытая (проложен коаксиальный дымоход), то габариты комнаты роли не играют. А вот для моделей с открытыми камерами есть определенные нормативы (по минимуму):

7,5 м3 – для приборов мощностью до 30 кВт;
13,5 м3 – до 60 кВт;
15 м3 – для котлов с мощностью более 60 кВт. При этом на каждый дополнительный «киловатт» прибора необходимо добавлять 0,2 м3 помещения.

Объем, как известно, это произведение величин: длина х ширина х высота. Так вот, последний параметр – строго фиксированный и не может быть менее 2 м. Поэтому выбирать размеры помещения нужно с «оглядкой» именно на его высоту.

Расположение топочной

На любом этаже, включая подвальные и цокольные. Это касается всех моделей, где перемещение жидкости по трубам (вода, антифриз) осуществляется принудительно (насосом). Но если котел серии TLO (естественная циркуляция теплоносителя), то только в цоколе или подвале.

Дверь в топочную должна соответствовать нормам пожарной безопасности (тип III). Внизу – зазор между ее низом и полом – не менее 0,025 м2. Если дверь примыкает к полу плотно, то обустраивается небольшое окошко в ее нижней части, закрываемое решеткой.

Освещенность

На каждый «куб» помещения – не менее 0,03 м2остекленной поверхности. Причем минимум одно окно (не менее 0,25 м2) – на улицу (это не относится к приборам с закрытыми камерами)

Место установки котла

От лицевой панели котла до стены (двери) – не менее 1 м.
Должен быть обеспечен свободный доступ к прибору со всех сторон. Это необходимо для удобства проведения работ по его техническому обслуживанию в полном объеме.
Котлы ставятся на постамент, высота которого, а также противопожарные требования к его обустройству оговариваются в Инструкции по монтажу прибора.
Стена (или стены), у которой расположен котел, должна быть из негорючих материалов (или надежно защищена от термического воздействия).

Необходимо учесть, что все вышесказанное касается частных домов с централизованным газоснабжением. Если используется сжиженный газ (баллоны), то есть некоторые особенности. Например, в этом случае котел нельзя монтировать в подвальном помещении. Поэтому такие нюансы следует уточнять дополнительно.

Вентиляция

Помещение подключается к общей вентиляционной системе, соединение располагается на потолке котельной.
Дымоход котельной состоит из 2-х каналов, с шагом не менее 25 см. Один из которых используется непосредственно для монтажа дымохода, а другой для его чистки.
Поступление свежего воздуха происходит, как правило, через вентиляционную решетку, установленную на входной двери в котельную.
Для размера вентиляционных приточных отверстий установлены стандарты: при внешнем поступлении воздуха — 0,08 м2 х 1 кВт мощности котла, при внутреннем — 0,3 м2 х 1 кВт.

Требования к помещению котельной в частном доме

Требования к помещению частной котельной, а также к технологии установки в этом помещении оборудования, четко прописаны в СНиП. Основными из них являются:

Помимо перечисленных существует еще огромное количество « узких мест » и нюансов, которые необходимо учесть при монтаже котельной для достижения высокого уровня конечного результата.

При сотрудничестве с «ВиДстрой Инжиниринг» Вы становитесь владельцем безопасной, надежной и технически функциональной котельной, которая отвечает всем требованиям СНиП!

Размеры котельной в частном доме в зависимости от котла

При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
30 — 60 кВт — соответственно 13,5 м.куб ( в этом случае котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
60 — 200 кВт — не менее 15 м.куб ( отдельно расположенная постройка, пристройка или первый, цокольный или подвальный этаж дома).

Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, канализация для того, чтоб собирать конденсат.

Размеры для газовой котельной

Газовая котельная оборудуется дымоходом, по уровню выше крыши и обязательно должен быть канал для чистки дымохода.

Газовая котельная должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. В любом случае высота до потолка должна быть 2,5 м и выше.

Размеры для котельной на жидком топливе

Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.

Требования по размеру котельной для частного дома, выделяемые под такие котельные, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.

Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть зарешетчатое окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом) При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.

Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.

Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.

Размеры для котельной на твердом топливе

Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый, и не являются взрывоопасными, поэтому требования не такие жёсткие.

Пожалуй самым весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыть угля может быть взрывоопасна.

Размеры для котельной на электричестве

Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными, поэтому их установка в деревянном доме является единственно правильным решением. Электрические котельные зависят в общей сложности от качества проводки, их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом.

Отдельное помещение для котельной не нужно, котел можно установить где удобно.

Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.

На что ориентироваться

Отделка котельной изнутри

Плитка на стенах и на полу котельной поможет содержать помещение в надлежащей чистоте

Ее укладка ничем не отличается от подобной операции в других помещениях, но важно до начала работы точно выполнить разметку всех точек входа коммуникаций

. Керамический гранит на пол лучше выбирать светлый с матовой текстурой

Нет разницы, какие окна устанавливать в котельной — пластиковые или деревянные. При пожаре гореть будут и те, и другие. Пластик к тому же начнет плавиться и выделять токсические вещества.

2. Основные элементы котельной в частном доме

Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:

котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
трубы, по которым вода от котла идет в радиаторы;
фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.

Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.

Требования для топочной в отдельном помещении

Если вы хотите оборудовать котельную отдельно в пристройке или подвале, то необходимо соблюсти не только основные требования, но и ряд дополнительных:

огнеупорность стен, разделяющих помещения;
естественное освещение;
вентиляционная система с частотой замены воздуха 3 раза/час;
отдельный выход наружу;
обеспечение удобного доступа к обслуживанию котла;
объем помещения не менее 15 кубометров.

Также необходимо соблюсти основные нормы СНиП, если установить оборудование в отдельной стоящей котельной:

Фундамент отдельного здания не должен соприкасаться с фундаментом жилого дома.
Стены и крыша должны быть отделаны только огнеупорными материалами.
При возведении здания должен использоваться раствор с песком.
Для котла нужно возвести отдельный фундамент на 15-20 см от пола.
Нужно провести канализацию, чтобы при необходимости можно было слить теплоноситель из системы.

Приятным бонусом такого размещения является то, что не будет слышно шума газового отопительного прибора при его эксплуатации.

Строительные нормы

Любое топливо пожароопасно. Газ еще и взрывоопасен. Котлы напольные некомпактны, занимают много места (как выбрать котел для отопления для частного дома). Половина моделей отопительного оборудования оснащена открытыми топками: неизбежно проникновение в окружающее пространство дыма, угара, газа в случае утечки.

Поэтому для установки котла требуется отдельная комната. Здесь можно разместить элементы системы оптимальным образом, чтобы обеспечить легкий доступ к ним, исключить случайное механическое воздействие.

У электрокотлов вышеописанные свойства отсутствуют, котельная не обязательна. Но электрический котел тоже можно убрать в отдельную комнату, из эстетических соображений (что такое водонагревательные котлы электрические).

Варианты устройства котельной в частном доме:

в подвальном помещении, на цокольном этаже;
в нежилой комнате коттеджа;
на чердаке или на плоской кровле;
в пристройке;
в отдельно стоящем техническом сооружении (в сарае, хозблоке, гараже и др.);
в собственном передвижном модуле.

Рассмотрим основные требования к котельной в частном доме для газа (их несколько больше, чем для агрегатов на другом топливе). Нормативы для размеров котельной в частном доме зависят от мощности котла (общие требования к помещению для установки газового котла в частном доме).

Если она более 60 киловатт, объем комнаты должен быть не меньше 15 кубометров; в пределах 60 – 13,5; до 30 (настенная модель) – 7,5 (это минимальная площадь котельной в частном доме).

В последнем случае котел можно установить в кухне, при соблюдении требований:

стена для установки – капитальная, выполнена из огнеупорных материалов. Деревянную стену нужно предварительно оштукатурить. Другой вариант облицовки – плитка в котельной в частном доме;
потолок не ниже 2,5 метров;
обязательно устройство дополнительной вентиляционной системы. Над полом оборудуют отверстие для приточной вентиляции и забирают его решеткой. Для проветривания должна быть форточка или фрамуга;
хорошая естественная освещенность. Площадь окна в котельной частного дома – из расчета 30 кв. сантиметров остекления на кубометр помещения;
ширина двери – от 0,8 метра.

Требований к топочной в частном доме, если она обустраивается отдельно, несколько больше. Стены, отделяющие ее от жилых комнат, должны иметь огнеупорность не меньше 45 минут. Воздухообмен – не реже трех раз за час. Дверь в котельную частного дома должна открываться наружу (на улицу).

Может быть вторая дверь, ведущая внутрь дома – обязательно несгораемая. Размер бойлерной в частном доме при мощности свыше 60 определяется как 15 кубометров плюс 0,2 на каждый киловатт (инструкция МДС 41–2.2000). Не разрешается установка в подвалах котлов на сжиженном газе.

На случай, когда оборудуется котельная в гараже частного дома или в отдельно стоящем миниблоке, СНиП (редакция 2008 года) предусматривает несколько дополнительных требований. Постройка должна располагаться на отдельном , не соприкасающемся с основным.

Под котел (в зависимости от массы) может потребоваться собственный фундамент (или бетонная подушка не выше 20 сантиметров над полом). Стены и крыша – из огнестойких материалов. Бетонный раствор (для фундамента, стен и др.) – с песком в составе.

Собственная канализационная ветка для слива теплоносителя. Если котельную оборудуют в пристройке, она должна примыкать к глухой стене дома не менее чем в метре от оконных проемов и дверей.

Нормы проектирования котельной в частном доме предусматривают обеспечение свободного доступа к рабочим узлам на случай ремонта и для обслуживания.

Просвет между котлом и стеной должен быть не меньше 70 см, от лицевой панели до стены – минимум метр. Для моделей с боковым или задним обслуживанием проход должен быть полтора метра.

Если просвет для обслуживания не требуется, котел устанавливают минимум в 10 сантиметрах от стены. На стену помещают негорючий экран (кровельная сталь, асбест 3 мм). Обязательна установка экрана между стеной и настенной моделью. Размеры – 10 см запаса с трех сторон, 70 сверху.

Схема устройства котельной в частном доме.

Газовая котельная плюсы

На сегодняшний день газовые котельные, как импортные, так и отечественные используются в качестве основных систем отопления для обеспечения теплом бытовых зданий, производственных помещений, строительных площадок и тепличных хозяйств. Причиной столь распространенной области применения стали не только вышеперечисленные достоинства, но так же и дешевизна и легкость в эксплуатации данного вида систем.

Основным элементом газовой системы отопления любого производителя, является теплообменный аппарат, который позволяет преобразовывать в котельной один вид энергии в другой. В нашем случае с газовой котельной, химическая энергия газа преобразуется в тепловую энергию воды, которая и является непосредственным рабочим телом в отоплении помещения.

Что касается котлов, то они бывают двух видов: настенные и напольные. Дело в том, что по планировке зданий не всегда существует возможность разместить котел на полу, так что его приходиться поднимать на некоторый уровень над полом. Это так же не всегда удобно, так что навесные, настенные, котлы несколько легче напольных и меньше их по габаритам.

Кроме того газовые котельные делятся по принципу энергоемкости. По данному признаку котлы бывают одно- и двухконтурными. Одноконтурный котел имеет один резервуар (полость) в водой, которой непосредственно и передается тепло через стенки камеры сгорания. Далее вода через систему отведения поступает в магистраль отопления. Таким образом, одноконтурный котел может обеспечивать теплоносителем лишь одну линию и является только обогревающим помещения устройством.

А вот двухконтурный котел имеет несколько водяных рубашек вокруг камеры сгорания. Так как прилегающий контур нагревается от источника энергии (горелки), то второй контур получает тепло с помощью конвективного теплообмена между стенкой и водой второго контура. Вследствие этого, газовые двухконтурные котельные могут запитывать сразу две магистрали отопления при полном теплообеспечении обоих. Так же одна линия может быть источником исключительно тепла, а вторая постоянным источником тёплой воды.

Вентиляционная система котельного помещения

Чтобы отопительный прибор функционировал максимально эффективно (а принцип его работы, еще раз напоминаем, основывается на сгорании газа и следующего за этим выделения тепла), нужно, чтобы в помещение постоянно поступал свежий воздух, крайне необходимый для удаления продуктов сжигания топлива. В большинстве случаев для того, чтобы воздухообмен в котельной достиг необходимого уровня, достаточно обычной естественной вентиляции. Ветхие двери и оконные коробки, а также ряд других мест, где по той или иной причине имеются щели, обеспечивает вполне достаточный объем свежего воздуха. Но если всего этого не хватает, так как помещение герметизировано, то желательно присмотреться к возможности оборудования дополнительной вентиляционной системы. А если этого не сделать, то продукты горения так и будут оставаться внутри комнаты, оставляя после себя следы в виде сажи и копоти на всех поверхностях. Более того, непривлекательная внешность топочной – это лишь наименьшая проблема, которая постигнет вас при отсутствии должной вентиляции.

Вентиляция естественного характера

Если мощность отопительного прибора не будет превышать 30 киловатт, то для монтажа естественной вентиляции необходимо попросту просверлить в стенах дыры 10-15 сантиметров и установить в него пластиковую трубу соответствующего размера – так мы сделаем своего рода канал-воздуховод. Остается лишь самая малость: защитить этот канал от проникновения насекомых и попадания мусора в него. Для этого мы можем использовать обычную сетку, изготовленную из железа либо пластика. Кроме того, внутреннюю часть канала нужно обеспечить клапаном обратной тяги, необходимым для того, чтобы воздух выходил из помещения. Аналогичным образом нужно оборудовать и вентиляционную вытяжку, к тому же, ее при выходе следует защитить от атмосферных осадков.

Но в каком месте лучше разместить приточное отверстие? Что говорят нам по этому поводу требования к котельной в частном доме? Говорят они следующее: такое отверстие должно располагаться рядом с топливником, снизу. При этом свежий воздух будет поступать непосредственно в сжигающую камеру, но не витать по всему помещению топочной. Вытяжку же лучше оборудовать сразу над прибором, ведь продукты сжигания, как известно, будут подниматься вверх.

Искусственная вентиляция

Не во всех случаях имеется возможность оборудовать естественную вентиляцию. Ведь она во многом зависит от погодных условий, да и контролировать ее работу вы никак не сможете. Тогда лучше прибегнуть к другой ее разновидности – вентиляции искусственного характера.

Важно! Главные элементы подобной конструкции – вентиляторы, подбирать их следует исходя из того, какой максимум расходуемого воздуха нужно котлу, прибавив к этому еще 30 процентов. . Собственно, по вентиляции у нас все

Монтаж потолка своими руками в частном доме

К верхнему перекрытию главное требование заключается в том, что оно должно быть легким. Это делается для обеспечения безопасности, поскольку в случае взрыва именно верхняя часть здания примет на себя основной разрушающий удар. В результате этого энергия будет погашена разрушением только верхнего перекрытия, а не стен.

Кроме того, необходимо выдержать нормы по утеплению. Для этой цели можно воспользоваться теплоотражающей пленкой, обшить потолок листами КВЛ или ГКЛ. Котельная должна обладать огнестойкостью на уровне 0,75 часа и не допускать распространения огня по конструкции. Для этого требуется правильно выбирать строительные , и использовать обработку огнеуязвимых частей котельной специальным составом.

4. Котельная в частном доме требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
высота помещения не менее 2,5 м;
объем помещения – 15 м3 и более;
стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
минимальный размер оконного проема – 0,03 м2/1 м3 помещения;
наличие подиума под напольный котел высотой не менее 5 см;
перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
обязательное наличие вентиляции и канализации;
ширина дверного проема не менее 80 см, дверь открывается наружу;
для котлов мощностью более 350 кВт необходимо строить отдельное здание;
если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

расстояние от котла до ближайших стен и предметов – от 10 см;
на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
в дымоходе должно быть специальное отверстие для его обслуживания;
для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

Котельная с дизельным котлом

в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
от горелки котла до противоположной стены должно быть не менее 1 м пространства.

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

Виды котельных в частном доме и нормативы по СНиП

газовый;
твердотопливный;
электрический.

Требования, предъявляемые к установке и эксплуатации каждого вида, приведены в СНиП II-35-76.

Газовый котел

Помещение, в котором планируется установить такое оборудование, должно иметь следующие параметры, согласно СНиП:

площадь – не менее 6 кв. м;
высота потолков – более 2,5 м;
объем помещения как минимум 15 куб. м;
площадь остекления окна – 0,3 и более кв. м на кубометр помещения.

Если мощность газового оборудования составляет 30 кВт и меньше, ему не требуется отдельное помещение.

Если помещение для котла не отвечает требуемым параметрам, это может быть компенсировано вытяжным каналом, диаметр которого больше 150 мм.

Коэффициент огнестойкости внутренней отделки помещения должен быть больше 0,75 ч. Под этот критерий подходят штукатурка и кафель.

Газовые котлы, работающие на метане, разрешено устанавливать на чердаке или в подвале. Если оборудование работает на сжиженном газе, его нельзя устанавливать выше первого этажа.

Если газовая котельная будет представлять собой отдельную постройку, то СНиП предъявляет следующие требования:

фундамент котельной не должен соединяться с фундаментом дома;
крыша, стены и пол должны быть сделаны и облицованы огнеупорным материалом, так как оборудование, работающее на газе, сильно нагревается;
устройство должно быть установлено на дополнительном фундаменте, высотой не менее 20 см;
еще один фундамент нужен для дымоходной трубы.

Во время работы газовое оборудование сильно шумит, его размещение в отдельной постройке значительно снизит шумовую нагрузку.

В котельную должна быть проведена вода для подпитки системы и труба канализации, в которую будет сливаться вода из системы отопления.

В помещении с газовым оборудованием может быть дополнительно установлен котел на альтернативном топливе, если у обоих котлов будет одинаковое сопротивление теплообменников.

Твердотопливный котел

В отличие от газового, котел на твердом топливе не является взрывоопасным, поэтому нормы обустройства подобной котельной менее жесткие.

Твердотопливная котельная должна иметь такие же параметры, как и газовая:

площадь – от 6 кв. м;
высота – не менее 2, 5 м;
объем помещения – более 15 куб. м.

Материал для стен и пола должен относиться к категории негорючих, перед самим котлом нужно постелить лист стали. На стене должен находиться асбестовый экран.

Само устройство рекомендуется устанавливать на дополнительном фундаменте, высота которого должна составлять 8–10 см.

В котельной обязательно наличие как минимум одного окна. Его габариты связаны с мощностью котла и вычисляются по формуле 0,8 кв. м на 1 кВт.

Размер дымохода и диаметр патрубка должны быть одинаковыми. На самом дымоходе должно быть отверстие, через которое можно осуществлять чистку, так как дым будет его пачкать. Если этого не делать, то со временем тяга станет слабее, а огонь будет гаснуть. Из-за этого котел будет производить меньше тепла. Сам дымоход нужно ошкурить, или вставить в него трубу из асбестоцемента.

Схема правильного соотношения высоты дымоходной трубы

Высота дымоотводной трубы должна составлять не менее 5 метров. Если нужна труба с поворотами или изгибами, то их должно быть не менее трех.

Размеры вытяжки рассчитываются по формуле 1 кВт мощности устройства на 8 кв. см вытяжки. Если оборудование располагается в подвальном помещении, то 8 кв. см меняют на 24 кв. см.

Само устройство нужно размещать так, чтобы легко можно было получить доступ к любой его части для ремонта или профилактического осмотра.

Так как твердотопливное оборудование не является абсолютно безопасным, в помещении обязательно должна присутствовать система пожаробезопасности. Необходимо наличие огнетушителя, песка и т. д.

Электрический котел

Для котла этого типа в СНиП нет четких ограничений. Его не требуется устанавливать в отдельном помещении, но рекомендуется сделать для него ограждение. А также рядом с электрическим котлом не должны находиться системы водоснабжения. Система вентиляции не нужна, так как при работе электрического котла отсутствуют продукты сгорания.

За счет полной автоматизации процесса отопления, электрический котел считается наиболее безопасным и легким в использовании.

Цена на котельную под ключ

Навеска агрегата на стену, подключение к существующему трубопроводу газоснабжения

Размещение агрегата на подиуме, подключение к газовой магистрали

Установка бойлера на подиум, подключение к контуру горячего водоснабжения

Монтаж группы безопасности бойлера косвенного нагрева

Монтаж гидравлического распределительного коллектора

Закрепление коллектора на стене, подключение к контурам отопительной сети

Монтаж гидрострелки (вертикальное или горизонтальное исполнение)

Закрепление насосной группы на стене, подключение к контуру

Подключение расширительного бака к отопительной сети или к системе горячего водоснабжения

Пайка труб (или их сварка + покраска), установка запорно-регулирующей арматуры, клапанов, фильтров

Монтаж коаксиального дымохода (без сверления отверстий), подсоединение его к котлу

Монтаж традиционного дымохода (без кровельных и общестроительных работ)

Установка системы дистанционного мониторинга и управления (GSM или LAN модули)

Подключение модуля, настройка основных рабочих параметров

Подключение системы автоматического управления, настройка и отладка параметров работы

Монтаж электрической обвязки котельного оборудования

Организация системы электроснабжения в помещение (установка автоматов, прокладка электрического кабеля)

Подсоединение к электросети всего потребляющего электроэнергию оборудования (котел, датчики, циркуляционные насосы, прочее), установка стабилизатора напряжения

Проведение испытаний – проверка давления, проверка протечки теплоносителя, проверка системы автоматики, прочие испытания

Запуск котла, проверка корректности функционирования в основных режимах, прочее. При необходимости – отладка

Расценки на монтаж котельного оборудования, которая приведена выше – примерная. Точная стоимость котельной с оборудованием под ключ – не определяется шаблонно. Слишком много различных нюансов оказывает влияние на итоговую цену. Например: тип топлива, который используется в котельной, ее мощность, сложность схемы, насыщенность оборудованием, необходимость согласований и прочее

Бойлерная под ключ, смонтированная нами, отвечать всем правилам и нормам!

Разработку и монтаж котельной мы всегда производим с учетом всех пожеланий Клиента. Если эти пожелания расходятся со СНиП, мы адаптируем их и вписываем в необходимые рамки.

Типы котлов

По принципу работы различают одноконтурные и двухконтурные котлы. В первом случае от котла запитывается только один контур — контур отопления, а нагрев воды для бытовых нужд происходит в бойлере. Данную конструкцию можно сравнить с накопительным водонагревателем. Во втором случае система горячего водоснабжения запитывается от входящего в состав котла теплообменника, и работает по тому же принципу, что и водонагревательные приборы проточного типа.

Система с одноконтурным котлом и бойлером позволяет создать запас горячей воды и использовать ее независимо от работы отопления. В двухконтурных котлах снабжение дома горячей водой приоритетно, и на время ее потребления отопление отключается. Как правило, двухконтурные котлы устанавливают в небольших домах, где разбор горячей воды невелик (дом до 150м2 с одним-двумя санузлами), или на дачах, не используемых для проживания в холодное время года.

По типу конструкции различают котлы напольные и настенные.

Напольный котел устанавливается на подиум в помещении, специально отведенном под котельную (бойлерную). Возможно возведение отдельно стоящей постройки. Котел может быть стальным либо чугунным. Последний более долговечен, его срок эксплуатации может достигать 50-ти лет. К самому помещению бойлерной предъявляются строгие требования СНиП, при несоблюдении которых сдача котельной в эксплуатацию невозможна.
Настенный котел изготавливается из стали и может монтироваться в любом помещении коттеджа за исключением санузла. Это современное компактное устройство, в комплектацию которого уже включены и гидравлический насос, и расширительный бак, и необходимый набор автоматики, способный обеспечить комфортную эксплуатацию системы отопления. У настенных котлов есть только два недостатка: относительно небольшой срок службы (по сравнению с напольными) и малая мощность (12 — 25КВт). Устанавливаются они в домах площадью до 150м2 и квартирах с автономным отоплением. Сегодня можно найти котлы большей мощности – до 40КВт, которые могут отапливать площади до 400м2, но они стоят очень дорого.

Схемы котельной

Схема отопления (газового (рис 3), дизельного и т. д.) состоит и из котла, и из труб, и других важных коммуникаций, элементы, которых дают возможность эффективному функционированию данной системе.

Котел отопления представляется генератором тепла. Сгорая в камере, перегоревшее топливо нагревает теплоноситель агрегата. Полученное тепло по трубам и радиатору попадает в помещение.

Бойлер, или водонагревательный бак, обеспечивает жителей горячей водой. Трубка, встроенная в средину бака, подогревает воду. Коллектор удобно распределяет и проводит циркуляцию теплоносителя отопительной системы.

Расширительный бак предусматривает отвод воды, которая увеличивается в объеме во время нагревания. Группа безопасности предотвращается аварийные ситуации: дополнительный клапан, манометр и развоздушиватель.

Каждому газовому котлу в собственном доме представляются специальные требования, так как они более опасны относительно возможности взрыва. Электрическая оснастка газовых отопительных систем выносится за помещение. Светильник обязан быть герметическим, а спрятанная электрическая проводка находится в стальных трубах. Приобретая газовый котел, необходимо изучить инструкций, где указана схема подключения прибора. Устанавливаться газовый агрегат должен относительно требований технических документаций. Самостоятельно будет сложно разобраться, поэтому стоит обратиться к специалисту, которому схема подключения газового котла знакома как ни кому.

Рис. 5 Газовая котельная, схема

Относительно котлов не на газовом, а на жидком и твердом топливе, требования намного мягче. Осветительные приборы могут быть защищены металлической сеткой, электрическая проводка должна быть спрятана. Схема действий для котельной, которая оборудуется в постройке такова: к ней проводится вода, канализационная труба, необходимо утеплить коммуникации.

Проектирование газовых установок

Установка сложного оборудования не производится без разработки специальной документации, регламентирующей его размещение на объекте и дальнейшую эксплуатацию. Поэтому прежде, чем заняться приобретением и монтажом газовой котельной необходимо выполнить ее проект. В нем должны быть учтены технологические особенности помещения согласно СНиП II-35-76. Сам процесс создания проекта газовой котельной состоит из следующих этапов:

Сбора информации (уточняется площадь помещения);
Указание назначения и мощности котельной;
Проведение теплового расчета;
Подбор оборудования;
Выполнение чертежей и записки к ним;
Согласование проекта.

Для того чтобы оборудование отвечало предъявляемым к нему требованиям необходимо не только определить назначение и мощность установки, но и провести расчет, который входит в проект газовой котельной. Это поможет правильно подобрать агрегаты и добиться эффективной работы оборудования. При проведении этого расчета должны быть учтены следующие параметры:

Давление газа в системе;
Освещение;
Вентиляция;
Конструктивные особенности оборудования;
Площадь окна газовой котельной;
Размещение.

Согласно нормативным требованиям газопровод должен выдерживать давление в 6 кг/м², если это производственная котельная и в 3 кг/м² — для жилых и общественных. Регламентируется и освещение. В сумме площадь фонарей и остекления в газовой котельной не может быть менее 30% от размера наибольшей стены здания. Ночью для освещения котельной применяют пожаробезопасные источники.

Поскольку газ оказывает отравляющее воздействие на организм человека, то там, где установлено работающее на нем оборудование должен быть организован трехкратный воздухообмен. Котлы должны оснащаться выполненным из асбестовой плиты клапаном площадью от 0,15 м².

Смотрим видео, требование перед установкой котлов:

Размещение оборудования выполняют с учетом стандартов безопасности строго соблюдая расстояние между строительными конструкциями и отопительными агрегатами. Если котельная находится в смежном помещении, то газовый котел должен изолироваться огнеупорными стенами.

Мощность оборудования выбирается в соответствии с размерами помещения. Для здания от 7,5 м³ подходит агрегат до 30 кВт. Более мощные агрегаты могут устанавливаться только в котельной с объемом не менее 15 м³.

Монтаж и установка котельной

В состав такой установки входят различные устройства, которые работают единым комплексом. Поэтому монтаж газовой котельной под ключ должен выполняться специалистами соответствующей квалификации. Сам процесс также нельзя назвать простым. В ходе проведения монтажных работ приходится выполнять следующие этапы:

Анализировать площадь помещения;
Оценивать мощность вентиляции;

Изучать другие параметры, которые должны быть учтены для безопасного функционирования котельной.

Причем эти правила касаются установок, работающих не только на газе, но и любых других видах топлива. Так как все они являются довольно сложным оборудованием, требующим основательного подхода при выборе и установке.

Смотрим видео, подключения и нюансы в работе:

Доверять такую работу нужно только профессионалам. Ведь без необходимых знаний и опыта разобраться в особенностях функционирования оборудования очень сложно. Кроме того, даже малейшие ошибки и просчеты в процессе установки могут привести не только к тому, что вы не получите разрешения на эксплуатацию, но и аварийным ситуациям в дальнейшем. А это чревато серьезными последствиями.

Газовые котельные специалисты рекомендуют устанавливать на объектах рядом с которыми проходит центральная магистраль. В этом случае вам не придется устанавливать емкости под хранение запасов топлива, к тому же такой газ считается одним из наиболее выгодных. Специалисты утверждают, что газовые котельные способны прослужить намного дольше, чем их аналоги, работающие на мазуте. Но в то же время установка такого оборудования возможна только при строгом соблюдении всех технологий, потому что утечка газа может привести к взрыву. Обычно в качестве защиты от этого газовые котельные комплектуются датчиками утечки или специальными системами контроля давления.

Компании, оказывающие услуги по монтажу котельного оборудования включают в их стоимость все, необходимые технологические операции: от выбора и транспортировки агрегатов до настройки и тестового запуска.

Преимущества и недостатки оборудования на газу

К основным преимуществам оборудования газовой котельной можно отнести:

Экономичность. Газовая котельная с лицензией израсходует топливо экономно, и при этом, вырабатывая достаточное количество тепловой энергии (автоматика делает все расчеты). При правильном проектировании схемы эта установка очень выгодна в эксплуатации;
Экологичность топлива. Сегодня это очень важный фактор. Производители стараются выпускать оборудование с максимальным уровнем очистки выбросов. А также следует обозначить, что выбросы СО2 при работе устройства с лицензией такого класса минимальны;
Высокий показатель КПД. Оборудование на газу выдает наиболее высокий коэффициент, норма которого достигает до 95%. А соответственно при эксплуатации выходит качественное отопление помещений;
Оборудование газовой котельной имеет меньшие габариты, чем в установках другого класса;
Мобильность. Это относится только к модульным установкам на газу. Их проектирование происходит на заводе, и выпускаются они с лицензией;
Для удобности в эксплуатации можно устанавливать GSM управление котлами (таким образом можно осуществлять все расчеты и вводить параметры, следить за выбросами).

Проектирование газовых котельных с автоматизированной схемой позволяет сократить контроль оператора.

Недостатками эксплуатации газовых установок такого класса являются:

Нужно проводить лицензированное сервисное обслуживание котельной перед началом отопительного сезона, так как это оборудование является источником опасности и возможны выбросы газа при эксплуатации;
Подключение к центральной газовой магистрали (получение лицензии) дорого стоит и является долгим процессом (если его нет);
Функционирование агрегатов на газу напрямую зависит от расчета давления в магистрали;
Это оборудование энергозависимое, но эта проблема поправима, если предусмотреть бесперебойное питание в схеме;
Чтобы получить лицензию на установку на газу (природном или сжиженном) следует выполнить строгие лицензированные нормы проверяющих инспекций согласно СНиП.

Котельная в частном доме с газовым котлом

Котельная в частном доме своими руками

При возведении дачного домика или загородного особняка необходимо составлять грамотную планировку каждой комнаты и тщательно продумывать размещение всех коммуникаций. Одной из важнейших частей помещения является котельная в деревянном доме.

Правила и нормы установки котла в частном доме

Начиная строительство котельной, следует изучить ряд требований, которые к ней предъявляются. В первую очередь, нужно ознакомиться с нормами СНиП с обозначением II-35-76. В современных домах устанавливаются следующие типы котлов:

Встроенные. С их помощью обустраивается встроенная котельная в частном помещении.
Стоящие по отдельности.
Пристроенные.

При отсутствии свободного пространства для обустройства котельной можно рассмотреть следующий вариант – мини-котельную. Она состоит из нескольких металлических модулей и устанавливается во дворе. После этого к ней подсоединяют коммуникационные элементы.

Однако за счет дороговизны компактные сооружения не пользуются спросом, поэтому в качестве альтернативы владельцы загородных домов монтируют оборудование в подвале.

Требование к установке газовых котлов

Котельная в деревянном доме с газовым оборудованием должна обустраиваться в таких частях дома:

Первый этаж.
Цокольный уровень или подвал.
Чердачное пространство.
Кухня. В этой комнате разрешается монтаж котлов мощностью до 35 кВт.

Чтобы получить подробное описание нормативов для размещения газовой установки в приватном доме, следует обратиться в ближайшую газовую службу. Специалисты должны предоставить полный список требований и помочь составить проект. Также можно проконсультироваться с проектировщиком, разрабатывающим план помещения.

Знание норм обеспечит безошибочный монтаж оборудования газовой котельной и оптимальные условия для его слаженной работы в будущем. В зависимости от показателей мощности системы применяются такие правила установки:

150 кВт – разрешается размещение котла на каждом этаже с отдельно отведенным пространством.
150-350 кВт – агрегаты будут стоять в отдельной комнате, но не выше 1-го этажа. Еще можно ставить их в пристройках.

При условии, что показатели мощности превышают 350 кВт, устанавливать оборудование в приватном доме запрещено.

Если пристроенные котельные в коттедже будут размещаться на кухне, а суммарная мощность оборудования не превысит 60 кВт, нужно позаботиться о соблюдении таких условий:

Допустимая величина помещения под котел не должна превышать 15 м³. По мере роста мощности агрегата добавляется 1 м³ на кВт.
Высота постройки должна составлять как минимум 2,5 м.
Вентиляционной системе нужно обеспечивать вытяжку в 3-кратном объеме от величины котельной. Интенсивность притока должна быть аналогичной.
В самой котельной нужно установить окно с форточкой.

Есть еще одна норма, которую часто не указывают в требованиях, – газовые агрегаты могут находиться лишь в тех пристройках или комнатах, где имеется дверь. Если она отсутствует, проект котельной не будет введен в эксплуатацию.

Требования при размещении дизельного оборудования

Здание котельной с дизельным оборудованием должно соответствовать следующим требованиям:

Автоматика. Для комфортного использования системы нужно оснастить ее специальными датчиками и терморегуляторами, которые гарантируют бесперебойную работу без постоянного присутствия человека.
Безопасность. Все составляющие системы должны соответствовать экологическим требованиям и быть безопасными для эксплуатации. К агрегату можно подключать насосы, датчики и прочие сопутствующие узлы, если они соответствуют нормативам Ростехнадзора и обладают соответствующими сертификатами.

Пристроенная котельная обустраивается по следующим нормам:

Агрегаты мощностью до 60 кВт размещаются внутри жилого помещения и отделяются от других комнат перегородкой из негорючего материала. Если мощностные показатели превышают 60-350 кВт, понадобится обустройство отдельно стоящей котельной для частного дома.
В той части дома, где будет размещаться дизельный котел, необходимо предусмотреть качественную приточно-вытяжную вентиляцию и разместить окна с форточками. Их ширина должна соответствовать показателям производительности генератора.
Напольное покрытие и стеновые конструкции должны изготовляться из негорючих материалов. В качестве облицовки используется керамика, штукатурка или гипсоволоконная плита.

Требования к установке твердотопливных и электрических котлов

Частная котельная с твердотопливным теплогенератором должна обустраиваться по таким принципам:

Оптимальная дистанция между стеной и агрегатом составляет 10-12 см.
При монтаже оборудования в постройке из дерева нужно предварительно заделать стену стальными листами.
Напольное покрытие лучше забетонировать.
Пристроенные помещения должны обладать площадью от 8-10 м².

Выбирая котельную аппаратуру, лучше останавливаться на продукции зарубежного производства, поскольку она обладает увеличенным сроком службы и надежностью. В зависимости от рабочих свойств котла требования к его установке могут меняться.

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

Режим работы отопительной системы.
Вид носителя тепла.
Место монтажа.
Размещение вентиляционной системы.
Наличие осветительных приборов.

Существует масса готовых проектов, которые разрабатываются для газовых, электрических, дровяных и дизельных котельных. Первый вариант небезопасный, поэтому к нему предъявляются самые высокие и жесткие требования. Твердотопливные агрегаты более безопасные, однако их устанавливают вне жилого помещения. Существуют и компактные топочные установки для твердотопливного котла, работающие на дровах.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

Дистанция между потолком составляет 2-2,5 м.
Комнату нужно размещать отдельно от жилых частей.
Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
Дверной проем должен обладать шириной от 0,8 м.
Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Чтобы защитить помещение от испарений влаги, огневой или другой опасности, необходимо провести процедуру оштукатуривания. Для поднятия уровня огнестойкости рекомендуется использовать термостойкий материал, который не боится продолжительного пребывания в среде с экстремально высокими температурами.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется. Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

В одном помещении следует обустроить приточно-вытяжную вентиляцию. Она может быть и естественной, и принудительной.

Состав оборудования

Разобравшись со схемами и чертежами, можно начинать подготавливать базовое оборудование для предстоящего монтажа.

Отопительный котел и бойлер для котельной в частном доме

Сердцем каждой котельной установки является сам теплогенератор. В зависимости от способа монтажа выделяют такие разновидности этих устройств:

Представители первой группы фиксируются на стенах и состоят из бойлера, насоса и распределительного коллектора. Их оснащают всевозможными датчиками и сопутствующими аксессуарами. Если обустраивается бойлерная комната или просторная котельная в коттедже, наличие бойлера является обязательным условием.

Циркуляционный насос

Важной частью полноценной котельной является циркуляционный насос, который создает вращение жидкости по замкнутому контуру. В продаже доступны различные типы таких установок. Отдельные модели поддерживают режим беспрерывной работы и водяное охлаждение.

Расширительные баки. калькулятор расчета объема расширительного бака для системы отопления

Бак расширения является небольшой емкостью с подвижной мембраной, которая отделяет две части внутреннего пространства. Первая часть заполняется веществом-теплоносителем, а вторая – инертным газом.

При повышении давления выше нормы лишняя жидкость окажется в расширительном баке, а мембрана поднимется.

Коллектор

Коллектор представляет собой крупный распределительный центр, в котором сосредоточено большое количество рабочих органов и механизмов. Основную его часть занимают трубы с сечением 100 мм.

Гидравлический разделитель

Важным звеном в системе отопления является гидравлический разделитель или гидростекла. Она разработана для монтажа котлов с распределительным коллектором и несколькими насосами для циркуляции. Основная задача механизма заключается в разделении первого контура от вторичного.

Устройство работает как байпас и оснащается сепаратором сетчатого типа, который фильтрует разные примеси или воздушные пузырьки.

Дымоход

Если в помещении установлен не только газовый агрегат, но и другие отопительные приборы, важно позаботиться об эффективном отведении дыма. Для этого нужно учитывать такие нормативы:

Один дымоход может обслуживать не больше 2-х котлов.
Отверстия для отведения дыма должны размещаться на разных уровнях.
Вход в дымоход разделяется дистанцией в 50 см.

Группа безопасности. Система автоматики и система удаленного мониторинга и контроля

Чтобы предотвратить непредвиденные обстоятельства при работе котельного оборудования и повысить степень безопасности, необходимо позаботиться о системе автоматики, мониторинга и контроля за установкой. И хоть качественные автоматизированные устройства стоят недешево, они являются обязательным атрибутом бесперебойной и защищенной работы котла.

Обвязка

Завершающим этапом в обустройстве котельной на даче или частном доме является обвязка. Правильно настроенное автономное отопление обеспечит полную независимость от установленных норм, тарифов и прочих неприятностей, которые возникают при использовании услуг централизованной сети теплоснабжения. Чтобы получить доступ ко всем регулирующим узлам, запорным механизмам и средствам для мониторинга, нужно грамотно обустроить обвязку. Чем лучше будет проведена работа, тем дольше прослужит котел и меньше ресурсов понадобится на его ремонт или замену.

Котельная в частном доме с газовым котлом

Котельная в частном доме: подбор оборудования + технологические правила устройства

При строительстве собственного дома мы скрупулезно продумываем планировку и интерьер каждой комнаты: гостиная, кухня, детская, спальня, рабочий кабинет, санузел. Что же еще? Кажется, ничего не забыли. А котельная — в частном доме без нее не обойтись. Да, хозяйской фантазии разгуляться здесь негде – все строго регламентировано. Да и особенных «красивостей» от этого помещения никто не ждет. Но все-таки продумать детали его обустройства необходимо. Иначе можно легко «схлопотать» весьма внушительные штрафы или того хуже – спровоцировать пожар.

Выбираем тип и мощность оборудования

Необходимые размеры котельной в частном доме напрямую зависят от мощности котла и используемого топлива. В некоторых случаях правила позволяют устанавливать котел в кухне или другой не жилой комнате. Давайте рассмотрим основные виды топлива и требования к установке оборудования, работающего на них.

Газовые котлы: удобно, недорого, функционально

Наиболее распространенным видом отопительного оборудования являются газовые котлы. Такая популярность объясняется не только удобством их эксплуатации, но и сравнительно невысокой ценой этого энергоносителя. В то же время, взрывоопасность природного газа заставляет соответствующие службы предъявлять достаточно строгие требования к оборудованию, работающему на нем.

Использование газового котла мощностью до 30 кВт делает устройство котельной в частном доме совершенно не обязательным. Правила позволяют устанавливать такой агрегат в кухне. Но только в том случае, когда это помещение соответствует ряду весьма строгих норм:

Минимальная площадь кухни – 15 м 2 ;
Площадь остекления окна должна составлять не менее чем о,3 м 2 на 1 м 3 объема помещения;
Наличие форточки;
Минимальная высота потолков в кухне – 2,2 м;
Проходы между предметами мебели, стенами и оборудованием шириной не менее 0,7 м;
Воздухозаборное отверстие в нижней части двери или в стене над полом, обеспечивающее достаточный для горения и вентиляции постоянный приток воздуха;
Минимальная огнестойкость стен помещения – о,75 ч.

Кроме того, навесные котлы можно устанавливать только на стенах из трудногорючих, а еще лучше – негорючих материалов. Напольное же оборудование должно стоять на негорючей подложке, которая будет выступать за его габариты как минимум на 10см с каждой стороны.

Газовый котел мощностью до 30 кВт можно устанавливать в кухне

О том, как правильно выбрать газовый котёл для отопления частного дома, читайте в нашем следующем материале: https://aqua-rmnt.com/otoplenie/kotly/kak-vybrat-gazovyj-kotel.html.

В домах, со стенами из горючих материалов установка газового оборудования тоже возможна. В этом случае СНиПы предусматривают устройство защитных экранов, которые будут выступать за габариты котла на 10 см снизу, слева и справа и на 80 см сверху. Сам котел нужно устанавливать не ближе чем в 10 см от экранированной стены.

Котлы, мощностью от 30 до 200 кВт, необходимо устанавливать в отдельном помещении. Находиться может такая котельная в подвале частного дома или на любом из его этажей. Для цокольного или подвального помещений, помимо общих требований, существуют и отдельные нормативы:

Наличие естественного освещения;
Вентиляционная система, обеспечивающая трехкратное обновление всего объема воздуха в течение часа;
Наличие выхода на улицу;
Высота потолков от 2,5 м;
Объем помещения от 15 м 3 ;

И все же лучше вынести котельную в отдельно стоящее здание, если, конечно, позволяет площадь участка. Такое расположение газового оборудование не только безопаснее, но и избавит вас от лишнего шума, создаваемого отопительными и водонагревательными приборами. Да и площадь дома можно сэкономить.

Отдельно стоящая котельная для загородного дома должна соответствовать следующим нормам:

Постройка должна иметь фундамент;
Возводить его нужно отдельно от фундамента дома (без примыканий);
Под котлом должен быть отдельный фундамент, закладывать который нужно уже после заливки фундамента здания;
Котел должен быть установлен выше уровня пола на 15-20 см;
Пол заливают цементным раствором с обязательным содержанием песка;

Котел должен быть установлен на 15-20 см выше уровня пола

Внутренняя отделка котельной в частном доме, как внутренней, так и отдельно стоящей, должна производиться с применением керамической плитки или другого негорючего материала. Время от времени вам может возникнуть необходимость сбросить теплоноситель из системы. Для этого в котельной должен быть отвод к канализационной сети.

И последнее, прежде чем приступать к строительству, обязательно согласуйте проект котельной для частного дома с уполномоченными сотрудниками газовой службы.

Требования к установке твердотопливного котла

Поскольку твердотопливный котел (работающий на дровах или пелетах) не относится к категории взрывоопасного оборудования, требований к его размещению значительно меньше:

Устанавливать котел нужно в легкодоступном месте, поскольку вам регулярно придется производить догрузку топлива.
Расстояние до стен должно быть не менее 10 см.
Легковоспламеняемые стены нужно обшить листовой сталью толщиной около 3 мм с подложкой из асбеста.
На полу перед топкой необходимо уложить стальной лист шириной 60 см.

Пол в котельной лучше всего делать бетонным или облицовывать негорючим материалом.

Твердотопливный котел должен быть легко доступен для регулярной загрузки топлива

Огромное значение имеет правильно организованная вентиляция котельной в частном доме, обогреваемом углем или дровами:

Размер окна — 8 см² на 1 кВт мощности котла;
Сечение дымоходного отверстия котла не должно быть больше сечения дымохода;
Необходимо обеспечить специальное отверстие для проверки состояния и прочистки дымохода. Располагаться оно должно на 25-30 см ниже входного отверстия;
Шахта дымохода должна иметь одинаковую площадь сечения по всей длине. Кроме того, чем меньше колен и поворотов она имеет, тем лучше;
Для улучшения газонепроницаемости внутреннюю поверхность дымохода лучше оштукатурить. Если же его диаметр мал, можно вставить в шахту асбестоцементную трубу;
Здесь также должен быть водопровод и канализация;
При использовании дров или угля площадь котельной в частном доме – не менее 8 м 2 .

Котельные, работающие на угле, должны быть оборудованы скрытой электропроводкой и специальными герметичными осветительными приборами. Такие меры предосторожности связаны с взрывоопасностью угольной пыли.

Кроме того, даже при правильно организованном отводе продуктов сгорания, в момент закладки топлива из открытой топки в помещение попадает определенное количество газов. Если помещение хорошо вентилируется – опасности нет. Если же приток свежего воздуха не организован, продукты горения будут накапливаться в помещении, что неизбежно приведет к отравлению. Для обеспечения безопасности ваших близких в комнатах, прилегающих к котельной, лучше установить газоанализаторы.

Пиролизный котёл — один из типов твердотопливного оборудования. О том, как он устроен, какие виды есть, вы узнаете из нашей статьи: https://aqua-rmnt.com/otoplenie/kotly/piroliznye-kotly-otopleniya.html.

Электрические котлы – дорого, но комфортно и безопасно

Этот тип оборудования можно смело назвать самым безопасным. Устанавливать их можно практически в любом помещении, а отдельная котельная для электрооборудования может быть выделена только из соображений эстетики – чтобы спрятать за закрытой дверью трубы, расширительные бачки и автоматику.

Электрический котел можно установить в любом помещении вашего дома

Единственное препятствие для повсеместного распространения такого оборудования — достаточно высокие цены на электроэнергию.

Котельная в частном доме с газовым котлом

Требования к котельной в частном доме для газа на 2020 год

Согласитесь, обидно платить вдвое и в итоге получить недостаточно функциональный котел, не способный обогреть загородный дом с наступлением холодов. Поэтому перед тем как выбрать газовый котел в магазине, придется взвесить все “за и против”. Иначе можно взять далеко не подходящую модель.

Мы поможем вам определиться с основными критериями, кардинально влияющими на выбор. Полезные рекомендации и важные нюансы изложены в нашей статье. В помощь домовладельцу приведены фотоматериалы и подборка видеосюжетов с советами опытных экспертов в сфере теплоснабжения.

Напольный газовый котел какой фирмы лучше выбрать

На потребительском рынке можно встретить отечественные и зарубежные модели разных производителей. Российские фирмы изготавливают простые напольные газовые котлы для дома. Изделия от иностранных поставщиков удобны, но цена на них выше. В обзоре рассматриваются товары следующих компаний:

Лемакс – продукция этой компании пользуется большим спросом благодаря качеству. В производстве используется современное итальянское и немецкое оборудование.
Protherm – оборудование собирается на заводах Словакии и Турции. Первые котлы этой компании были завезены в Россию в 1996 году.
Siberia – бренд представляет линейку устройств с разными характеристиками. Котлы изготавливаются с использованием базальтового волокна, которым изолируют космические аппараты.
Боринское — фирма поставляет отопительную технику в регионы России и страны ближнего зарубежья. В ассортименте более 30 моделей газового оборудования для отопления дома.
Baxi – сегодня итальянским брендом владеет корпорация BDR Thermea Group. Компания производит нестандартные системы отопления и горячего водоснабжения. Качество продукции подтверждено сертификатами.
Ferroli – итальянская компания с 1955 года производит отопительную и климатическую технику. Изделия поставляются в десятки стран Европы. Котлы этой фирмы долговечны, надежны и безопасны.
Viessmann – крупный международный концерн поставляет оборудование для отопления и охлаждения помещений. Главным приоритетом считается технологическое развитие отрасли и забота об экологии. Изделия поставляются в 74 страны мира.
Buderus – европейский производитель отопительной техники начал выпускать первые котлы в 1731 году. Торговая марка принадлежит Bosch Thermotechnik GmbH. Германская техника надежна и эффективна.
Alpenhoff – немецкая компания выпускает отопительную технику. Производственные и исследовательские центры находятся на территории Германии и Словакии. Товары этой фирмы завозят в 30 стран мира.
Atem – первая техника этой компании была выпущена в 1988 году. С тех пор продукция бренда стала популярна в Украине и других странах. Отопительные приборы вошли в программу энергосбережения IQenergy.
Termomax – украинская компания каждый год выпускает более 100 тысяч товаров для обогрева помещений. Простая техника востребована у российских покупателей.
Navien – корейский бренд на протяжении 40 лет обеспечивает комфорт и уют, выпуская качественную отопительную технику. Главная цель фирмы – создание благоприятных условий для окружающей среды. Изделия поставляются в 35 стран мира.

Бренды имеют многолетнюю историю, хорошую репутацию и мировую известность. Отечественные производители ценятся не меньше зарубежных. К тому же доставка российских товаров обходится дешевле.

Нормативные требования к котельной

Наиболее точно сформулированы требования норм к теплогенераторным, работающим на природном и сжиженном газе (СУГ). Инсталляция электрокотлов регламентируется ПУЭ (Правилами устройства электроустановок). Четкое описание монтажа агрегатов на твердом топливе отсутствует, действие СНиП II-35-76 «Котельные установки» не распространяется на теплогенераторные мощностью меньше 360 кВт.

Пример проекта котельной – на чертеже теплогенераторы расставлены напротив дымоходов

Устройство газовых котельных нормируется такими документами:

СП 62.13330.2011 «Газораспределительные системы»;
СП 42-101-2003 «Общие положения по проектированию»;
СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления»;
СП 60.13330.2012 «Отопление, вентиляция и кондиционирование».

Рекомендация. Изложенные в перечисленных документах нормы не согласованы друг с другом. Отсюда возникают разночтения, затрудняющие сдачу объектов в эксплуатацию. Перед строительством топочной посетите офис организации-поставщика газа в вашем регионе и узнайте, какими Правилами нужно руководствоваться.

При устройстве любой котельной лучше следовать указаниям по монтажу газовых теплогенераторов. Причины:

Вероятность взрыва либо возгорания твердотопливного котла ничуть не меньше, чем отопителя на природном газе или жидком топливе. Соответственно, надо всегда соблюдать правила пожарной безопасности.
В дизельной теплогенераторной присутствует острый запах солярки, котлы на твердом топливе нередко выбрасывают дым внутрь помещения. Значит, нужна вентиляция.
Все отопительные агрегаты, сжигающие различные виды горючего, нуждаются в дымоходе.
Электрокотлы работают под напряжением 220/380 вольт, сила тока в цепи – минимум 5 ампер. Включение/отключение нагрева сопровождается щелчком контактора. Так что нагреватель просится в отдельную комнату с ограниченным доступом.

Слева на фото – дизельный отопительный агрегат, справа – котел на дровах

Размеры и другие параметры помещения

Топочную нельзя обустраивать в жилых комнатах частного дома. Исключение – местные нагреватели воздуха: газовые и электрические конвекторы, камины, печи на дровах. Где можно размещать котельное оборудование:

в нежилых помещениях – коридоре, кухне, подвале, цокольном этаже при условии выполнения требований к размерам комнаты и вентиляции;
во внутреннем помещении на любом этаже дома, специально предназначенном для установки котлов и водонагревателей;
в пристройке либо отдельно стоящем здании, например, летней кухне или гараже;
на улице под навесом (если не запрещает инструкция по эксплуатации конкретного аппарата).

Важное уточнение. Автономную котельную, работающую на сжиженном газе (СУГ), недопустимо устраивать в цокольном либо подвальном помещении. Смесь пропана с бутаном тяжелее воздуха, в случае утечки газ стелется над полом и не удаляется естественной вытяжкой.

В санузлах и ванных комнатах ставить газоиспользующие нагреватели нельзя. Теплогенераторная должна иметь окна, расчет площади остекления делается так: на каждый кубометр объема помещения приходится 0.03 м² светопрозрачной конструкции. Функциональное назначение окон в котельной:

Организация естественного освещения днем.
Отвод ударной волны на улицу в случае взрыва.

При монтаже турбированного газового котла на кухне надо выдержать технологические отступы, обеспечить вентиляцию и проветривание через открывающееся окно
Остекление относится к легкосбрасываемым конструкциям. При взрыве газа или перегретого ТТ-котла стекло вылетает в первую очередь, нагрузка от ударной волны на стены существенно снижается. Это особенно актуально для легких каркасных зданий. По той же причине дверь из топочной должна распахиваться наружу.

Требования к объему и размерам котельной теплопроизводительностью до 60 кВт:

минимальная высота потолков – 2 м;
кубатура – минимум 8 м³;
при установке 2 теплогенераторов указанные габариты увеличиваются до 2.5 м и 13.5 м³ соответственно.

Примечание. Мы привели нормы из документа СП 62.13330.2011. Свод Правил 402.1325800.2018 (более новый) уже требует выделить под топочную комнату высотой 2.5 м, минимальный объем – 15 м³. Отсюда разночтения и неприятные нюансы при сдаче котельных в эксплуатацию газовым службам.

Вентиляция теплогенераторной

Во внутренних, пристроенных и отдельных помещениях следует предусматривать естественную вытяжку и приток свежего воздуха. Конкретные требования:

в котельной с газовыми теплогенераторами количество приточного и вытяжного воздуха равно 3 объемам комнаты в течение 1 часа (трехкратный воздухообмен) плюс подача воздуха на горение;
для турбированных котлов, оборудованных закрытой камерой, предусматривается наружный забор воздушной смеси на горение;
для агрегатов на твердом и жидком топливе делается однократный воздухообмен + дополнительный приток на горение (количество указывается в паспорте отопителя);

Организация вентилирования теплогенераторной с любыми типами котлов. Исключение – агрегаты, потребляющие сжиженный газ, для них воздухообмен делается иначе.

вытяжка организовывается через вертикальный канал сечением 140 х 140 мм (или Ø150 мм), решетка располагается в верхней зоне котельной;

приточный воздух подается через входную дверь 2 способами: снизу в полотно врезается вентиляционная решетка либо оставляется щель между полом и створкой (площадь сечения – 0.02 м²).

Дополнение. Если один из котлов потребляет сжиженную пропан-бутановую смесь, в помещении необходимо монтировать 2 вытяжных решетки – одна над полом, вторая – под потолком. Причину мы поясняли выше – СУГ значительно тяжелее воздуха.

Естественная вентиляция – типовое решение для бытовых котельных. Принцип работы следующий: в вертикальном вытяжном канале возникает природная тяга, удаляющая воздух из верхней зоны топочной. Создается разрежение, затягивающее свежие воздушные массы сквозь приточную решетку или зазор под дверью.

Вентилирование топочной на сжиженном газе – вытяжная решетка над полом должна забирать 2/3 от общего количества воздуха

Правила устройства дымоходов

Труба для отведения продуктов горения используется в большинстве котельных. Дымоход нужно правильно построить – выбрать удачное место и одновременно соблюсти все требования. Правила прокладки дымовой трубы:

диаметр (сечение) – не меньше выхода продуктов горения из котла;
максимально разрешенное количество поворотов трубы на 90° – три;
вертикальный ствол дымохода прокладывается прямо сквозь перекрытия либо вдоль наружной стены, максимальная длина горизонтального присоединительного участка – 3 м;
для обхода пристенной трубой кровельного свеса разрешается использовать 2 колена 30°;

Высота оголовка дымохода над кровлей зависит от расстояния до конька

верхний срез газохода не должен попасть в зону ветрового подпора, высота трубы определяется по чертежу;

оголовки дымоходов, подключенных к газовым теплогенераторам, нельзя накрывать зонтами и различными колпаками;

при проектировании котельной строящегося дома для каждого водогрейного аппарата предусматривается обособленный дымоотвод;

в топочной существующего дома к отводящему каналу допускается подключать 2 котла.

Уточнение. Присоединение 2 источников тепла к одному вертикальному дымоходу производится на разных высотах с отступом 75 см, как это сделано на фото.

В деревянных и других домах, построенных из горючих материалов, труба прокладывается с противопожарным отступом от стены 50 см. Если конструкция обшита негорючей отделкой (лист металла, асбеста, минерита), указанное расстояние сокращается до 250 мм.

Способы прокладки дымохода из котельной деревянного дома

Узел прохода трубы сквозь деревянную стену котельной устраивается по аналогичному принципу. Нужно вырезать проем такого размера, чтобы отступ от стенки дымохода до древесины составлял 50 см. Если применяется изолированная труба типа сэндвич, интервал можно уменьшить до 38 см.

6 требований к размещению оборудования

По части интеграции отопительных и водогрейных аппаратов в помещение котельной нормы довольно демократичны:

Котлы, бойлеры, колонки, буферные емкости располагаются согласно инструкции производителя, с учетом удобства эксплуатации и ремонта. То есть, нужно обеспечить свободный проход к оборудованию.
Высота монтажа настенных теплогенераторов определяется из тех же соображений и лежит в пределах 1.5…1.8 м.
Ширина свободного пространства перед лицевой панелью отопителя – 1 м, расстояние от боковой стенки корпуса до строительной конструкции – минимум 3 см.
Если отопитель ставится вплотную к деревянной стене котельной либо подвешивается на нее, поверхность следует защитить несгораемым материалом. Лист металла или асбеста должен выступать за габариты корпуса на 10 см, сверху – на 700 мм.
Аналогичным образом защищаются деревянные полы топочной при инсталляции напольных котлов.
Минимальный технологический отступ от одного теплогенератора до другого принимается согласно инструкции по монтажу конкретного агрегата, но не меньше 100 мм.

К размещению деталей обвязки котельной – насосов, расширительных емкостей, арматуры – строгих требований нет. Обычно перечисленные элементы крепятся вместе с трубами к стенам.

Для обслуживания напольного котла (чистки дымоотвода) хватит прохода шириной 600 мм

Справка. Сейчас в продаже имеются блочные (модульные) мини-котельные, собранные по всем правилам. Вы покупаете готовое изделие либо заказываете свой комплект оборудования – производитель изготавливает топочную по индивидуальному проекту. Модуль устанавливается во дворе около дома.

Рейтинг напольных газовых котлов

Если нужен обогрев помещения площадью не более 900 квадратных метров, устанавливают напольный источник тепла. В ТОП лучших вошли самые надежные и энергозатратные модели. Перед покупкой нужно изучить характеристики напольных газовых котлов. Важно обратить внимание на следующие параметры:

Функциональность. Если двухконтурный котел обеспечивает обогрев и нагрев воды, то одноконтурный может только отапливать.
Способ управления. Электронная модель работает автономно и не требует настроек, а механическая легко ремонтируется.
Эффективность. Современные конденсационные котлы имеют высокий КПД, а конвекционные теряют много тепла.
Мощность. Способность отапливать заявленную площадь домов.
Тип розжига. Электронный тип разжигает топливную систему автоматически, а пьезоэлемент при помощи человека.
Вид горелки. Модулированный элемент экономит топливо, в то время как одноступенчатый вынослив и бесшумен.
Материал. Теплообменник изготавливается из меди, чугуна и нержавеющей стали. От этого зависит вес и мощность модели.
Камера сгорания. По сравнению с открытой, закрытая камера требует установки коаксиального дымохода для забора воздуха.
Способ выхода продуктов переработки. Для отвода веществ используется естественный путь или принудительная тяга.

Хорошие котлы продаются в специализированных магазинах, сети интернет, на рынках. Но не стоит покупать дешевую технику, лучше купить модель с полноценными функциями. Такой вариант будет удобен для использования в быту.

На что обратить внимание при выборе котла

Котлоагрегаты, работающие с двумя контурами нагрева, располагают высоким КПД, поскольку, потребляя практически ту же кубатуру газа, обеспечивают жилое здание, и отоплением, и ГВС.

Настенные и напольные котлоагрегаты располагают разной тепловой производительностью, благодаря чему могут использоваться в зданиях с разным отопительным объемом.

Для малогабаритных объектов предпочтительны настенные, для высоких загородных коттеджей — напольные, наиболее сложные крупногабаритные конструкции.

Для того чтобы выбрать какой газовый котел лучше, необходимо учитывать такие параметры:

количество проживающих в доме;
число водоразборных точек;
удаленность водозаборных точек от котлоагрегата;
площадь коттеджа;
рейтинг газовых котлов.

Тепловая мощность котельной установки — самое главное, что нужно знать перед приобретением. Она подсчитывается, используя данные по обогреваемой площади.

Для предварительных расчетов мощности прибора при стандартной высоте комнат до 3 м, можно воспользоваться простым соотношением: перемножить нагреваемую площадь на 0.1 кВт.

Системы дымоотвода

Система дымовентиляции котельной служит для создания разряжения в газовом тракте котлоагрегата и выводе дымовых газов из котла в атмосферу . Она состоит и дымососа, вентилятора, дымоходов и дымовой трубы.

Контрольно-измерительные приборы и автоматика безопасности (КИПиА) предназначены для контроля за работой установки по режимным картам, регулировки нагрузки котла и обеспечения безопасной эксплуатации оборудования.

Во всех современных котлоагрегатам установка КИПиА является обязательным требованием, в соответствии с нормами и правил по эксплуатации котельных установок.

Защита котельного оборудования срабатывает с включением звуковой и световой сигнализации для оповещения оперативного персонала.

отрыв факела в котле;
высокое давление пара, газа, воды;
низкое разряжение в топке котла;
отключение электроэнергии;
низкий уровень воды в котле;
низкое давление воздуха, воды и газа.

При срабатывании сигнализации, через короткое время, если оперативный персонал не исправил сбой, котел останавливается системой КИПиА, через принудительное отключение подачи газа в топку.

Виды устройств для дома

Существует множество конструкционных вариантов газовых котлов, предназначенных для использования в автономных системах.

Они предназначены для эксплуатации в разных условиях, обладают несколькими функциональными возможностями и могут быть разделены по соответствующим признакам.

По набору функций газовые котлы делятся на:

одноконтурные. Способны только нагревать теплоноситель для системы отопления;
двухконтурные. Параллельно с нагревом теплоносителя осуществляют подготовку горячей воды для бытовых нужд.

настенные. Устанавливаются навесным способом на прочные стены или специальные опорные рамы;
напольные. Специального монтажа не требуют, максимум — негорючая подставка.

энергозависимые. Для питания платы управления, системы датчиков, насоса и вентилятора необходимо подключение котла к сети;
энергонезависимые. НЕ нуждаются в присоединении электропитания, работают только на механическом принципе.

конвекционные. Обычный принцип работы путем нагрева теплоносителя с помощью газовой горелки;
конденсационные. Перед основным нагревом производится подготовка теплоносителя с помощью тепловой энергии, полученной при конденсации влаги из выводимого дыма. Конструкция эффективна только в соответствующих условиях, когда разница температур снаружи и внутри помещения не превышает 21°;
парапетные. Эти агрегаты сами по себе являются источниками тепла, действуя наподобие печки. На корпусе есть отверстия, через которые наружу выходит горячий воздух, обогревающий помещение.

атмосферные. Это старый тип камеры сгорания, где воздух берется из помещения, а удаление дыма происходит естественным образом, через стандартный дымоход;
турбированные. Подача воздуха и вывод дыма производятся встроенным турбовентилятором. Этот вид более современный, в помещении обеспечивается чистый воздух, нет специфического запаха гари.

Все существующие конструкции способны продемонстрировать максимальную эффективность и долговечность только при создании соответствующих условий. При выборе следует учитывать, где и как будет работать котел, сможет ли он давать полную мощность и производительность.

Котельная в частном доме с газовым котлом

Правила строительства и обустройства котельной

Повышенные требования к котельной в частном доме объясняются применением пожароопасного топлива. Они защищают проживающих и обязательны к выполнению.

Назначение котельной

Основное предназначение теплового узла в частном доме – обогрев комнат и хозяйственных пристроек. С этой функцией справляется отопительный котел, устанавливаемый по существующим нормативам. Кроме того, котельная снабжает дом горячей водой. При соблюдении всех требований можно совместить отдельно расположенный теплоузел с санузлом.

Нормативные документы

Установленные требования регламентируют порядок организации системы отопления для каждого типа котла, его мощности и места размещения.

Чаще всего применяется оборудование, которое работает на природном газе. Это связано с высокой производительностью и дешевизной при использовании. Конструкция и способ работы позволяют использовать его также и в общественных зданиях.

Правила организации теплоузла в РФ прописаны в инструкции МДС 41.2- 2000 Минстроя РФ, введенной в декабре 1996 г. Газопроводы устраивают по СНиП 42-01-2002. Есть также ГОСТ Р 55173 2012 “Общие технические требования” к объектам при установке котельных.

Нормы СНиП II-35-76 определяют условия установки котлов, работающих на твердом топливе. Электрокотлы монтируются согласно нормативам ПУЭ.

Эти документы закрепляют требования к устройству отопительной системы. Кроме них, существует множество других, регламентирующих отдельные моменты при строительстве, теплоузлов.

Правила и нормы установки газового котла в частном доме

Поскольку нужно выполнять большое количество правил, а иногда и согласовывать условия с газовиками, проектировщиками, пожарной инспекцией, принимающей стороной, лучше доверить разработку проекта и устройство теплоузла организации, уполномоченной производить такие работы и сертифицированной должным образом.

Однако знание хозяином основных норм целесообразно. Место установки котла строго регламентируется. В кухне или другом месте дома можно располагать только небольшие устройства мощностью до 60 кВт.

Для остальных вариантов оборудования придется обустраивать отдельное помещение. Причем если котлы производительностью до 150 кВт располагают где угодно, то для более мощных агрегатов нужно возводить обособленное сооружение либо располагать их только на первом или полуподвальном этаже.

Объем котельной существующими правилами тоже установлен.

Котел мощностью до 30 кВт можно располагать в любом помещении не менее 7,5 м², кроме кухни.
Если кухня размером 15 м³ и высота потолка составляет 2,5 м, допускается располагать котел до 60 кВт.
Устанавливать оборудование мощностью 30 до 60 кВт можно при объеме помещения не менее 13,5 м³.
Кубатура котельной при оборудовании от 150 до 350 кВт предусматривается в размере 15 м³ и более.

Система отопления может иметь 1 или 2 контура. В первом случае она служит только для обогрева и нуждается в дополнительной установке бойлера, а во втором – выполняет обе функции, т.е. отапливает дом и греет воду. Одноконтурный котел целесообразно устанавливать там, где используется много горячей воды.

В 2019 г. введено новое требование – газовая котельная обязательно оборудуется системой для определения утечки газа. Специальный анализатор остановит работу котла в случае необходимости.

Чем большую площадь отапливает агрегат, тем он должен быть мощнее. Расчет произвести несложно. На каждый 1 м² отапливаемой площади должно приходиться 10 кВт мощности. К полученному значению прибавим 10% для компенсации теплопотерь и 20% для создания менее напряженной работы оборудования.

Котел закрепляют на стене либо устанавливают на полу. В первом случае его мощность должна быть не более 60 кВт, а в кухне или прихожей этот показатель равняется 35 кВт.

Газовые настенные котлы отличаются высокой чувствительностью к жесткости воды. Для ее смягчения на входе агрегата устанавливают фильтр. Напольные варианты отапливают большие площади и более долговечны.

Для обслуживания оборудования рекомендуется проектировать площадь котельной не менее 7-10 м², а если там есть другая техника, лучше увеличить ее до 12 м². Манометры и другие измерительные приборы проверяются аттестованной лабораторией КИП согласно установленному графику.

Помещение для котельной

Кроме упомянутых требований, нужно соблюдать ряд условий. Они зависят от типа применяемого отопительного оборудования.

Однако есть общие правила, рекомендованные для всех типов теплоузла:

Все котельные должны освещаться естественным образом. Окно разрешено делать как пластиковым, так и деревянным, причем площадь вычисляется из расчета 0,03 м² стекла на каждый 1 м³ объема или более.
Обязательно устраивают вентиляцию и вывод продуктов горения через дымоход..
К котлу подводят водопровод и канализацию, обеспечивающие питание системы и сток отходов.
Нельзя производить отделку огнеопасными стройматериалами. Пол и стены облицовывают плиткой или оштукатуривают. Отделочные материалы цокольного этажа и подвала должны обладать паро- и гидронепроницаемыми свойствами.
Не допускается устанавливать более 2 агрегатов в одном помещении.
При устройстве котла, который весит более 200 кг, для него нужно установить железобетонную подушку.
Блоки всех проемов должны обладать повышенными противопожарными свойствами, а дверные створки и окна – распахиваться наружу.

Ко всему оборудованию котельной обеспечивается свободный доступ.

Встроенные

Согласно указанным правилам, оборудование до 350 кВт мощности котла можно располагать внутри дома. В большинстве случаев их размещают в северной или восточной части здания.

Для удобства встроенные топочные часто совмещают с другими подсобными помещениями – кухней, санузлом, гаражом. Единственным условием в этом случае является соблюдение перечисленных ранее правил.

Пристроенные помещения

Сооружение пристройки к существующему дому нарушает архитектурный облик здания, но иногда это необходимо. Когда оборудование, установленное внутри дома, мешает комфортному проживанию, к зданию пристраивают дополнительное сооружение для устройства котельной.

Все упомянутые требования при этом должны соблюдаться. Кроме того, нужно учесть, что фундамент пристройки не должен жестко соединяться с основанием дома и составлять с ним одно целое. Двери устанавливаются как в дом, так и на улицу.

Установка газового котла в кухне

Устанавливать котел в кухне можно в том случае, если она не используется как жилая комната и отделяется дверью от других помещений. При этом необходимо соблюдать все перечисленные условия. Котел можно закамуфлировать декоративной панелью (они есть в продаже) или встроить в кухонный шкаф при небольшой мощности оборудования.

Вентиляционный канал предусматривается отдельно располагающимся и не должен быть совмещен с вытяжкой от плиты.

Требования к отдельно стоящим зданиям

Устройство отдельно стоящей котельной имеет много преимуществ. Несмотря на то что сооружение обособленного строения обходится дороже, такая топочная не занимает место в доме, безопасна и может обогревать воду сразу для нескольких зданий – дома, бани, теплицы и т.п. Может использоваться для любых агрегатов, но чаще всего применяют такую постройку тогда, когда мощность котла свыше 200 кВт.

К этой категории можно отнести блочно-модульные котельные (БМК), представляющие собой небольшой передвижной контейнер с агрегатами, расположенными внутри. В комплект входит дымовая труба необходимого типа и размера.

Максимальный объем помещений, обогреваемый такими котельными, составляет 1300 м³. Оборудование можно приобрести в готовом исполнении или спроектировать на заказ. Все, что требуется при установке БМК, – это расположить контейнер возле дома и подвести к нему электричество, заготовив топливо и заполнив систему водой.

Кроме указанных основных требований, предъявляемых ко всем котельным, нужно соблюдать следующие условия:

в отдельном здании делают бетонный пол, а стены и потолок – из негорючих материалов;
дверь никак не усиливают и не укрепляют, чтобы в случае взрыва она легко выдавливалась наружу;
материал постройки – кирпич, блоки, металлические сэндвич-панели с несгораемым изолятором внутри.

Все остальные требования остаются прежними – объем помещения не менее 15 м³, наличие вентиляции и естественного освещения при высоте потолков не менее 2,5 м и т.п.

Какими должны быть двери

Двери котельной должны обладать противопожарными свойствами. Их ширина составляет 80 см. Согласно правилам, распахиваются наружные двери на улицу.

Правильная вентиляция в котельной

Правильная организация проветривания помещения котельной приобретает особенное значение при использовании газового оборудования, т.к. в процессе горения расходуется кислород из поступающего воздуха и образуются вредные вещества. Вентиляция может быть естественной и искусственной. И в том и в другом случае основное правило заключается в трехразовом воздухообмене на протяжении 1 часа.

Приток воздуха производится через отверстия внизу дверного блока. Выход воздушной массы организуется через решетку, установленную в верхней части стены. Среди недостатков такой системы проветривания – трудный подсчет циркуляции воздушной массы.

Иногда вместо решетки монтируют вентиляторы, создающие искусственную вытяжку. Необходимую мощность устройства легко посчитать. Для этого объем помещения, равный произведению его параметров (высоты, длины и ширины), умножается на 3, поскольку за 1 час воздух котельной должен смениться трижды. Вентиляторы соединяют с котельным оборудованием, чтобы они включались только во время работы отопительной системы.

Входное отверстие для притока воздуха располагают на расстоянии 30 см от пола котельной на противоположной от оборудования стене. Если отопительная система находится в цокольном или подвальном этаже, создают канал для входа воздуха, соблюдая эти условия.

От котла должен отходить дымоход, выводящий наружу продукты горения.

Требования к котельным для установки котлов на твердом и жидком топливе

Работа твердо- и жидкотопливных агрегатов требует постоянного забрасывания сырья: дров, угля, кокса, торфа, мазута или солярки. Однако при отсутствии возможности подключения к газовой магистрали или установки электрокотла можно использовать такой агрегат. При этом нужно соблюдать все упомянутые условия и, кроме того, учесть повышенную запыленность или загрязненность помещения.

Также необходимо правильно рассчитать площадь сечения дымохода и вентиляции. Для этого пользуются калькуляторами, учитывающими вид применяемого топлива, количество закладок и т.п.

Хотя к таким котельным предъявляются менее жесткие требования, чем к газовым, неправильный расчет приводит к снижению производительности котла или аварийной ситуации. Строительство теплоузла осуществляют по технологической схеме, предусматривающей особенности устройства с учетом правил пожарной безопасности.

Требования к обустройству электрокотельной

Электрический котел – самый безопасный и экологичный. Для его монтажа не требуется устройство вентиляции и фундамента.

Для сооружения электрокотельной выполняют следующее:

заземляют котел путем вбивания в землю 3 металлических штырей длиной 1,5 м, соединенных вместе;
устанавливают реле теплозащиты, отключающее электричество при необходимости;
подводят питающий кабель, канализацию и водопровод.

Заключение

Разрешение на строительство и эксплуатацию котельной выдает Ростехнадзор. При наличии погрешностей, неточностей, ошибок и несоблюдении всех установленных правил проект одобрен не будет. Поэтому лучше доверить обустройство котельной специализированной фирме.

Котельная в частном доме с газовым котлом

Принцип работы газовой котельной, элементы системы и требования к ней

В век стремительного развития технологий жизнь человека становится все более комфортной, поэтому максимальное удобство во всем уже стало нормой, а не исключением. Например, сейчас невозможно себе представить частный дом, в котором отсутствуют инженерные коммуникации. Не последнюю роль в создании комфорта играет отопление и горячее водоснабжение. Главной частью первой системы становятся водогрейные котлы, благодаря которым тепло разносится по помещениям, некоторые модели позволяют организовать ГВС. Самыми экономичными, простыми в эксплуатации, эффективными и недорогими остаются газовые агрегаты. Если оборудование имеет мощность свыше 60 кВт, то ему требуется отдельное помещение. Чтобы понять, как устроена такая сложная система, надо узнать принцип работы газовой котельной, особенности элементов, входящих в нее, а также требования техники безопасности для потенциально опасного оборудования.

Что такое газовая котельная?

Прежде чем рассматривать принцип работы газовой котельной, надо познакомиться с тем, что скрывается за этим словом. Частную котельную называют по-разному — топочной или бойлерной, но суть ее не меняется: это совокупность устройств, система, в которой сжигается природный или сжиженный газ, и вырабатывается тепло. Теплота передается в другие системы здания. Иногда в газовых котельных не нагревается теплоноситель, а создается пар, но это относится к системам, работающим на пищевых предприятиях.

Котельная — это отдельное помещение, которое предназначается для установки отопительного и/или водогрейного оборудования с мощностью до 350 кВт. Нижний предел не ограничивается. Однако согласно нормам, агрегат, имеющий мощность более 60 кВт, — причина, по которой в проекте дома должно быть предусмотрено отдельное нежилое помещение. Мощность газового оборудования свыше 150 кВт требует размещения котельной на первом либо цокольном этаже, в отдельно стоящем здании или пристройке.

Что входит в состав котельной?

В газовой котельной располагается все оборудование: основное (котел, бойлер) и вспомогательное. В последнюю категорию входят:

распределительные коллекторы, которые регулируют параметры носителя в многоконтурных обогревательных системах;
группа безопасности с расширительным баком и обязательными элементами — предохранительными клапанами;
дымоход, качественная, эффективная принудительная вентиляционная система;
прибор, обеспечивающий движение теплоносителя, — циркуляционный насос.

Самые простые модели газовых котлов имеют в составе:

горелку, предназначенную для сжигания топлива;
теплообменник, передающий тепло циркулирующей жидкости;
блок управления, который контролирует процесс сжигания топлива.

В более сложном газовом оборудовании используют дополнительные элементы:

вентиляторы, насосы;
предохранительные клапаны;
баки, предназначенные для жидкости;
электронные комплексы — платы управления.

Обязательные компоненты газовой котельной, находящейся в подвале, в цокольном этаже или пристройке, — системы контроля загазованности, датчики. Они же требуются любому оборудованию, мощность которого превышает 60 кВт.

Существует ограничение на количество приборов в одной газовой котельной: их может быть не более четырех, но суммарная мощность не должна выходить за пределы 200 кВт. Это требование обязательное, поэтому перед покупкой узнают производительность каждой выбранной модели.

Главный нагревательный агрегат может быть как настенным, так и напольным. Первые приборы отличаются невысокой мощностью, поэтому они не требуют обустройства отдельного помещения. Вторые конструкции, наоборот, чаще монтируют в котельных. Оборудование может быть:

одноконтурным, предназначенным только для отопительной системы;
двухконтурным, выполняющим две функции: подготовку воды для ГВС и отопления.

Камеры сгорания котлов делятся на открытые и закрытые, или турбированные (обычно в настенных устройствах). В первых моделях забор воздуха происходит за счет естественной тяги. В комплект газовых котлов с закрытой камерой сгорания входит коаксиальный дымоход с вентилятором-дымососом. Этот элемент решает сразу две задачи — удаляет продукты горения и нагнетает свежий воздух с улицы.

Если площадь котельной позволяет, то в ней устанавливают другие габаритные бытовые приборы, бойлеры, тепловые аккумуляторы, системы фильтрации. Обязательным элементом является электрический щит. Независимо от мощности оборудования, потолки, полы и стены помещения требуют отделки негорючими материалами.

Отличие котельной от других помещений

Газовая котельная своим оснащением достаточно сильно отличается от обычных хозяйственных помещений. В ней обязан присутствовать целый набор элементов-дополнений.

Дымоход, предназначенный для быстрого вывода продуктов сгорания. Малая мощность газового оборудования (до 30 кВт) позволяет проводить его сквозь стену котельной. Для более производительной техники нужен полноценный дымоход через крышу. Минимальное количество горизонтальных (коротких) участков — условие обязательное.
Трубы для подвода воды и теплоносителя к приборам (котлам, бойлерам), работающим в котельной, запорная арматура.
Канализационные трубопроводы для планового либо аварийного слива воды из систем.
Эффективная вентиляционная система: как естественная, так и принудительная.
Контрольно-измерительные приборы для учета всех ресурсов.

Поскольку любая газовая котельная остается потенциально опасным помещением, ей необходима форточка (или несколько), предназначенная для освещения и проветривания комнаты в случае загазованности, аварии.

Котельные и помещения для них

Все газовые котельные, находящиеся с частных домах, делятся на внутренние, пристроенные или отдельно стоящие. Внутри дома котлы нередко монтируют в кухнях. Однако для большого количества дополнительного оборудования необходимо выделение достаточно просторного помещения — отдельной комнаты. Этот способ подразумевает минимальные расходы на организацию котельной.

Агрегаты, работающие на магистральном газе, позволяется устанавливать в любом из нежилых помещений. Исключение составляют приборы, которые подключают к баллонам со сжиженным газом. Их нельзя монтировать ни в подвалах, ни на цокольных этажах. Котельная, пристроенная к зданию, дает шанс сократить расходы. Вход нередко делают не только снаружи, а из дома, гарантируя себе максимальное удобство.

Оптимальными считаются отдельно стоящие газовые котельные. Такое расположение особенно рекомендуется, если общая мощность оборудования превышает 200 кВт. В этом случае газовая установка будет максимально безопасной, а шум работающих приборов не будет досаждать жильцам. Минус у этого варианта всего один — это большие расходы, необходимые для создания дополнительного строения. Относительным недостатком этого варианта можно назвать теплопотери на участке входа коммуникаций в дом. Однако с этой проблемой можно не столкнуться, если обеспечить качественное утепление конструкций.

Принцип работы газовой котельной

Любая котельная — сложная инженерная коммуникация, которая состоит из большого количества элементов. Поскольку она тесно связана с другими системами дома, стабильная работа является главным требованием техники безопасности. Чтобы получить представление о том, что она собой представляет, надо познакомиться с тем, как работает такой комплекс оборудования.

Принцип работы газовой котельной понять нетрудно. Топливо из магистрального газопровода, газгольдера или баллона подается на горелку прибора. Она обеспечивает сгорание газа в топочной камере. Во время этого процесса выделяется тепло, нагревающее теплоноситель, непрерывно циркулирующий в системе, проходящий через теплообменник газового котла.

Горячая жидкость направляется в распределительный коллектор, в котором она распределяется по отопительным контурам — радиаторам отопления, теплым полам, следует в бойлер ГВС и т. д. Преодолев весь путь, жидкость остывает, по обратной линии она снова возвращается в котел для нагрева. Цикл замыкается.

В состав распределительного коллектора может входить различное оборудование. Оно обеспечивает постоянную циркуляцию теплоносителя, контролирует его температуру. Управляет работой системы автоматика. Режим работы котла зависит от показаний датчиков. При снижении температуры теплоносителя или воздуха в комнате включается горелка и насос, обеспечивающий движение жидкости. После восстановления нормальных значений, система либо отключается, либо начинает работать в режиме поддержания нужной температуры.

Через дымоход удаляются продукты сгорания. Автоматическая система отвечает за подачу топлива, следит за состоянием системы. Если вдруг происходит утечка или аварийная ситуация, то система защиты максимально быстро перекрывает поступление газа.

В крупных котельных всегда используется дополнительное оборудование: системы фильтрации, умягчения воды, вентиляторы для нагнетания воздуха и дымососы для удаления продуктов сгорания. Насос (или несколько) в таких системах обязателен.

Основные требования к котельной

Принцип работы газовой котельной не самое главное, что предстоит узнать тем хозяевам, которые планируют заняться подводом газа и обустройством установки, работающей на нем. Как правило, им приходится сталкиваться с различными препятствиями, которые «чинят» представители газовых служб. Самый большой недостаток заключается в том, что не существует конкретного документа, в котором были бы собраны все нормы и требования к оборудованию, устанавливаемому в котельных частных домов.

По этой причине правила газовщики в разных регионах трактуют немного по-разному, однако одно остается неизменным. Это повышенное внимание к соблюдению техники безопасности при работе с газовыми приборами. Следование им позволит минимизировать потери в случае утечки или взрыва газа. Базовые требования отличаются в зависимости от расположения газовой котельной. Поэтому каждый вариант нужно рассмотреть отдельно.

Котельная, расположенная в доме

Котельной может считаться любое место, где размещается котел. Данный агрегат разрешено монтировать в кухне, а также в других помещениях: в подвалах, на цокольных этажах. Высота комнаты, где будет работать любое газовое оборудование (плита, котел), должна быть не менее 2,5 метров.

Котельная в частном доме с газовым котлом

Размер окна в котельной

Окна Проф >> Окна инфо >> Размер окна в котельной: площадь остекления в котельной с газовым котлом

При строительстве частного дома или коттеджа немало внимания уделяют обустройству помещения для котельной. Для организации отопительной системы используются разные виды котлов, но большим спросом пользуется газовое оборудование. Существенное значение при обустройстве отопления имеет размер окна в котельной. Монтаж этого элемента конструкции проходит по правилам, регламентированным в нормативных актах.

Соблюдение нормативов при сооружении бойлерной обеспечивает безопасную эксплуатацию отопительной системы. Поэтому нужно тщательно изучить все нюансы и тонкости монтажа таких сооружений.

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

на чердачном или мансардном этаже;
в подвальном помещении;
на кухне.

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
наличие свободного пространства площадью 1 кв.м. перед устройством;
обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
обустройство дымоходом, расположенным выше кровли;
утепление дымоходного канала теплоизоляционным материалом;
наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

Внимание! Запрещается монтаж газовых устройств в жилых комнатах, в том числе в коридоре и санузле. Разрешается обустройства прибора на кухне при наличии систем вентиляции или вытяжки.

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Техобслуживание приборов и коммуникаций проводится не реже 1 раза в год.

Соответствие размеров газифицированного здания нормативам

При конструировании бойлерной, работающей на газе, учитывается мощность отопительного агрегата. Согласно этому параметру рассчитывают объем топочного отделения.

В таблице представлен минимальный объем и место оборудования топочной, соответствующий определенной мощности нагревательного прибора:

Мощность устройства	Объем помещения	Место расположения агрегата
До 30 кВт	7,5 куб.м.	встроенное отделение или кухня
30-60 кВт	13,5 куб.м.	пристройка, отдельное помещение в доме
60-200 кВт	15 куб.м.	автономно стоящее здание, пристройка, цокольное или подвальное помещение

В таблице показано, что дозволяется монтаж в кухне устройств мощностью не более 30 кВт. При этом ее площадь должна составлять около 4 кв.м.

Если отопительное оборудование расположено в подвале либо на цокольном этаже, стены и перекрытия, смежные с другими помещениями, должны обладать паро- и газо- непроницаемостью. Помимо этого, при применении отопительных приборов мощностью до 300 кВт необходимо предусмотреть наличие обособленного выхода на улицу.

Размер окна в котельной для газового котла

Бойлерная с установленным в нем агрегатом, функционирующим на газе, должна достигать в высоту до 2,2 м. К тому же котельная обязательно оснащается окном, величина которого составляет минимум 0,5 кв.м.

При возгорании и пожаре часто отключается свет, найти выход из задымленного здания бывает сложно. В таких экстремальных ситуациях безопасность обеспечивается с помощью естественного освещения, проникающего через проем в стене.

Оконная конструкция оснащается форточкой, позволяющей при утечке газа обеспечить возможность проветривания. Одно из условий – открывание окон на улицу. Таким образом, оно используется не только для естественного освещения, но и в качестве важного элемента вентиляционной системы.

Площадь остекления в котельной с газовым котлом

Согласно нормативам, прописанным в СНиПе, площадь окна в газовой котельной размером 0,5 м 2 установлена лишь для бойлерных, объем которых не превышает 15 м 3 .

Если размеры отапливаемого отделения больше, то и площадь остекления увеличивается. В СП установлены нормы остекления, согласно которым к каждому 1 куб.м. объема добавляется 0,03 кв.м. стекла.

Кроме того, в СП имеются рекомендации по расчету минимальной площади остекления в соответствии с толщиной стекла:

0,3 см. – 0,8 кв.м.;
0,4 см – 1 кв.м.;
0,5 см – 1,5 кв.м.

При проектировании оконного блока следует учитывать обе рекомендации.

Внимание! Указанные нормы касаются лишь застекленной части окна без учета каркаса.

Еще одна из норм, прописанная в СП, касается обеспечения притока воздуха. Для этого проделывают отверстие размером 15 на 20 см либо оставляют просвет между дверным полотном и полом высотой 2 см.

Для уменьшения теплопотерь уличные откосы и перемычку над окном утепляют теплоизоляционным материалом.

Материал остекления

При оборудовании окна для газифицированной бойлерной специальные требования предъявляются и к материалу рам. Они должны быть устойчивы к высоким температурам и изготавливаться из экологически безопасных материалов.

Для сооружения оконной конструкции используют алюминий или металлопластик. Алюминиевый профиль защищает отапливаемое отделение от неблагоприятных климатических явлений. Он обеспечивает надежную герметизацию, препятствующую образованию сквозняка, не дает потухнуть огню в котле даже при ссыльных порывах ветра на улице.

Металлопластиковые рамы не менее надежны и способствуют сохранению тепла в топочной.

В качестве материала для остекления используется простое листовое стекло. Дозволяется также устанавливать стеклопакеты, отвечающие требованиям ГОСТа и выполняющие роль легкосбрасываемых конструкций.

Легкосбрасываемые оконные сооружения

Легкосбрасываемая ограждающая конструкция (ЛСК) – оконное стекло, которое легко разрушается при чрезмерном давлении в случае аварийной ситуации. Оконный проем полностью высвобождается, в то время как все несущие конструкции здания сохраняют свою целостность.

Для остекления ЛСК запрещено использование армированного стекла, так как оно слишком прочное и не разрушается под воздействием нагрузок. То же самое касается поликарбоната, триплекса и сталинита.

Согласно нормативам ГОСТа в леогкосбрасываемых конструкциях вместо простых стекол можно использовать специальные элементы.

поворотная створка, которая при взрыве газа даже при небольшом превышении давления распахивается наружу либо крутится вокруг крепежных элементов;
смещаемый элемент, включающий в себя оконную раму со стеклопакетом – при возникновении аварийной ситуации конструкция разваливается, вылетая на улицу.

Для оснащения оконных блоков топочной, функционирующей на газе, используют предохранительные запорные механизмы, защелки и саморазрушаемые крепежные элементы. В их функции входит обеспечение беспрепятственного освобождения смещаемого или поворотного устройства под воздействием чрезмерного давления.

Таким образом, значение имеет не только размер оконного блока. С его помощью освобождается проем для выхода образовавшейся энергии при взрыве топочного оборудования.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Котельная в частном доме с газовым котлом

Котельная. Нормы и требования к оборудованию в частном доме.

Сейчас поговорим о том, как обустроить котельную в частном доме. Есть определённые требования, нормы, которые предъявляют газовые службы пожарный надзор и др. Мы не будем говорить о супер, мега котельных разберём котельную до 350 кВт. Существует несколько видов котельных – это встроенная, значит, находится не посредственно внутри дома на любом этаже. Пристроенная, сделана пристройка к дому . Крышная, ну тут понятно, где она находится. Отдельно стоящая, находится на не большом расстоянии от дома.

У всех этих котельных, где бы они не находились есть одно правило, 2,5 метра – это высота котельной от нулевого пола до потолка. Минимум допускается 2 метра. И второе это объём помещения. Вы не забывайте, что оборудование рано или поздно ломается и его надо обслуживать. Хотя бы два раза в год. Требуется доступ к котлу и различному вспомогательному оборудованию. На основание этого есть требование, что котельная должна иметь 15 м3 и это минимальный объём от 60 кВт, до 30 кВт – это 7.5м3, от 30-60кВт это 13.5 м3. Посчитать объём просто надо площадь пола умножить на высоту и будет вам счастье в объёме ))) шутка, простите. Эти требования желательно соблюсти.

Зона, отведённая под котельную, отделяется от других помещений из материала не подверженных горению. В доме, где полностью использованы древесные материалы, определяется минимальное расстояние от котла до стены и составляет 400 мм. Его можно уменьшить, если повесить на стену противопожарный экран. Лист пяти миллиметрового асбеста превышающий размер котла на 150 мм в ширину и на 300 мм выше котла (это минимум), а поверх асбеста закрепить лист железа для кровли.
Также нужно соблюсти технологические проходы, чтоб было удобно обслуживать оборудование.

Наличие в котельной окна это не только дополнительное освещение, но и безопасность. При взрыве, ударной волне выбьет оконные стёкла, стены дома останутся целыми. Нормы оконного проёма тоже существуют см. картинку.

Помещение любой котельной должно хорошо вентилироваться. Это обязательное требование, для вашей же безопасности. Единственно саму мощность вентиляции высчитывается индивидуально для каждого помещения, исходя из объёма самой котельной. Например. Объём помещения 7 м3. Значит, мощность вытягиваемого воздуха должна трёхкратно превышать этот объём, равно 21 м3/час. И такое же количество 21м3/час, должно поступить в котельную. Ещё требуется объём воздуха для сгорания топлива.

Дымоход газового котла не должен быть больше, чем сама вытяжная труба. Для каждого котла, если у вас их два или более, нужен независимый свой канал для отвода продуктов горения. Диаметр вытяжной трубы будет указан в проекте газовщиками, лучше у них заказывать проект, чтоб потом его не согласовывать с ними же. Они не особо любят, когда проект газовой котельной готовят сторонние организации. Монополисты, и этим всё сказано. Диаметр вытяжной трубы не будет меньше 130 мм. Установить дымоход требуется вверху помещения, например в потолке. Чтоб была циркуляция воздуха в помещении, приток воздуха, над дверным проёмом установить вентиляционную решётку или в самой двери насверлить отверстия. Площадь отверстий 0.01м2 на каждые 10 кВт мощности котла.

Если основание (пол) в помещение, где будет находиться котельная бетонный и нет канализационных трапов, котёл можно установить на бетон, с условием, что толщина бетона не меньше 50 мм. Обязательно предусмотреть площадку перед котлом не менее одного метра квадратного, для большего удобства обслуживание котла. И не забывать про технологические проходы, но это рекомендация, но не требование. Обязательно предусмотреть заземления самого котла это тоже очень важно.
Для безопасности дома и вашей двери в котельную должны открываться наружу. Если произойдет взрыв (не дай Бог) дверь, как и окно, выбьет наружу ударной волной, что обезопасит само строение.

Котельная в частном доме с газовым котлом

Требования к котельной в частном доме

В коттедже система отопления предполагает обустройство специального помещения. К помещению, в котором располагается котел на газовом, дизельном или угольном топливе, предъявляются жесткие нормативы, позволяющие обеспечить безопасность. По каким правилам следует организовать котельную, рассмотрим в статье.

Нормативная документация

Обратимся к документам, в которых прописаны действующие в 2019 году нормы и правила для строительства котельной. Свод правил по ее обустройству регламентируется СП 60.13330.2012, утвержденным постановлением правительства 1521 от 2014 года. Также рекомендуется ознакомиться с СП 42-101-2003 и инструкцией МДС 41-2.2000.

Изучить требования обязан каждый владелец загородного дома, но проектирование целесообразнее доверить специализированным компаниям. Так как дом имеет особенности, которые сильно влияют на организацию котельной.

Достоинства собственной котельной

Индивидуальная система отопления в коттедже обладает следующими преимуществами:

самостоятельный выбор кота с учетом отапливаемой площади;
отсутствие потери тепла, как при движении по магистральным трубопроводам;
возможность выбора вида топлива;
управление температурным режимом.

газ;
электричество;
жидкие или твердотопливные.

Под котельную чаще всего обустраивают отдельное здание, пристройку к дому или помещение, находящееся непосредственно внутри дома. На характеристики бройлерной оказывают влияние используемый энергоноситель и показатели мощности котла.

Общие нормы и правила, предъявляемые к котельной

Разрешено устанавливать не более 2 котлов. Для расчета характеристик помещения, мощность суммируется.
Стены должны быть кирпичными или бетонными.
Пол бетонируют или укладывают металлическими листами.
Если котельная находится внутри дома, дверь нужно устанавливать пожаробезопасную.
От потолка до пола нормативное расстояние — 2,5 м.
Наименьший объем —7,5 м³, подробности см. ниже.
Установка одного или нескольких окон.
Настроенная вентиляция.
Организация доступа для обслуживания оборудования.
Подвод канализационной трубы для отвода сточных и конденсатных сбросов.

Целесообразный способ расположения котельной — специально организованная постройка. Особенно если у вас бревенчатый дом.

Организация котельной с применением газового котла

Котел мощностью до 60 кВт можно поставить на кухне. Обязательно, чтобы объем помещения при этом был от 15 м³, а высота потолков 2,5 м.

С параметрами от 60 до 150 кВт котел можно поставить в подвале или на цокольном этаже. До 350 кВт — на нижнем этаже или в отдельно организованной постройке.

Объем помещения под газовый котел мощностью до 30 кВт должен быть равен 7,5 м³. От 30 до 60 кВт — 13,5 м³. До 200 кВт — 15 м³.

В котельной по нормативам следует создать следующие условия:

естественное освящение;
расчет размеров стекла по следующей методике: на 1 м³ котельной должно приходиться 0,03 м² остекления;
удаление продуктов горения следует осуществлять через дымоход. Для использования котла низких мощностей, вывод отработанных веществ организовывается через стенку помещения.

Обращаем ваше внимание! Окна должны отворяться наружу, и быть оснащены форточным отделением. Это предусматривает экстренное проветривание котельной, когда возникает утечка газа.

К котельной требуется наладить канализационную систему для отвода сточных вод. Для обеспечения подпитки оборудования следует организовать подачу воды.

По данным СНиП помещение с котлом мощностью больше 60 кВт, должно иметь систему контроля загазованности. При превышении норм сработает датчик, и подача газа прекратится.

Характеристики котельной с использованием твердого и жидкого топлива

В силу того, что котел на твердом топливе в отличие от газового не взрывоопасен, к нему предъявляется щадящие требования.

Обычно такой тип котлов размещают в цокольном или подвальном помещении. Устанавливая их, учитывают некоторые правила:

Напольное покрытие рекомендовано застелить металлическими листами поверх негорючей подложки. Основание пола выполняют из огнеупорного материала, лучше всего забетонировать.
Минимальная площадь — 8 м².
Дымоход для рассматриваемого подтипа котлов располагается вертикально. Дымоход должен обладать ревизионным отверстием, позволяющим очищать и контролировать отведение продуктов горения.

Обязательно наличие огнетушителя и противопожарного щита. Помните об этом!

Важно правильно организовать вентиляцию, в идеале рекомендуется использовать приточно-вытяжную. Свежий воздух необходим для горения твердого топлива. Расчет сечения вытяжки проходит по следующей методике: при расположении котельной на первом этаже на 1 кВт мощности котла требуется 8 см². При размещении котла в подвале на 1 кВт рекомендовано 24 см².

Если дымоход выполнен из кирпича, его целесообразно ошкурить для пожаробезопасности. Из металла —использовать сэндвич-трубу, подразумевающую установку теплоизолятора между двойными стенками. При превышении температурной границы сгорания в +1000 °C, возможно возгорание. Поэтому не пренебрегайте нашими советами.

Особенности котельной на жидком топливе (дизеле): достаточно шумный процесс работы и специфический запах. Поэтому не рекомендуется устанавливать такой котел на кухне. Специально оборудованное помещение должно обладать соответствующей звукоизоляцией, и не давать запаху просачиваться через дверной проход. Двери по периметру должны иметь уплотнение высокого качества.

Требования к помещению для электрокотла

Из всех вариаций отопительных установок самым безопасным считают электрический котел. Он не требует обязательной организации отдельного здания. Обогрев комнат происходит без образования вредных продуктов горения. В результате нет потребности в системе вентиляции. Описываемый агрегат легко смонтировать самостоятельно, и он достаточно легок в эксплуатации.

Электрокотлы работают практически бесшумно, а КПД стремится к 99%. Но есть недостаток — прямая зависимость от электроснабжения. Для коттеджа площадью в 300 квадратов, рекомендуемая мощность котла — 30 кВт. Если в доме часто происходят перебои электричества, советуют вмонтировать стабилизатор.

Особенности дверей, которые применяются для котельной

Если котельная, представляет собой отдельное помещение в коттедже, по нормативам дверь должна быть выполнена из огнеупорного материала и выдерживать огонь не меньше 15 минут. Как правило, это металлические двери.

В случае, если дверь из котельной выходит прямо на улицу, то по СНиП она должна быть «слабо укрепленная». Основывается это на том, что при взрывной волне произойдет выдавливание дверной коробки, и взрыв устремится на улицу, а не на стены здания. Еще одно преимущество таких дверей — свободный выход газа.

Обычно двери, предназначенные для котельных, имеют внизу решетку, позволяющую свежему воздуху проступать внутрь помещения.

Организация вентиляции для бройлерной

Как упоминалось ранее расчет производительности вентиляционной системы осуществляется на основании объема помещения. Имеющийся параметр умножаем на три и прибавляем 30% для запаса, получим значение объема, требуемого для прокачивания воздуха за час.

К примеру, имея здание 4 на 4, высотой 2,5 м. Получаем 4*4*2,5=40 м³. Рекомендован трехкратный объем, в отсюда 120 м³. Но не стоит забывать про запас 30%, итоговое значение равно 156 м³.

Чтобы организовать естественную вентиляцию, в нижней части стены или двери следует смонтировать отверстие в виде решетки, через которое будет поступать чистый воздух. Вытяжную трубу рекомендовано выводить через кровлю.

Котельная в частном доме с газовым котлом

Котельная в частном доме. Оборудование, обустройство и требования

Своя собственная котельная в частном доме сможет сохранять уровень полезности высоким только в том случае, если подходить к вопросу ее конструирования со всей ответственностью. Тогда она прослужит долгие годы и ее использование будет действительно безопасным.

Домашние котельные отличают друг от друга особенности, зависящие от расположения котельной и типа используемого топлива. Конструкции делят на три вида: встроенные, пристроенные и отдельные.

Встроенный вариант котельной должен быть расположен внутри самого дома. Этот способ расположения удобен, когда отопительный котел не создает много шума. Нужно учитывать, что, например, котельная в подвале загородного дома должна соответствовать определенным требованиям.
Пристроенная котельная помещается в присоединенном к основному зданию помещении, которое предусматривают изоляцию жилых комнат от лишних звуков.
Отдельные котельные размещаются в обособленном строении, но согласуются с домом при помощи теплотрассы, газопровода и водопровода, электрических проводов.

Проектирование схемы котельной всегда совершается с опорой на индивидуальное теплосиловое оборудование. И только перед самим монтажом список установок проекта видоизменяется (как правило дополняется) исходя из пожеланий владельца дома.

Котельная в загородном доме занимает достаточно скромное пространство, что подталкивает к вопросу: что конкретно стоит расположить в котельной, чтобы она подходила по нормам проектирования. Ведь если конструкция отвечает всем заявленным критериям, значит она будет надежна и комфортна в использовании. Для решения этой проблемы существует стандартный список оборудования, которое наверняка должно присутствовать в каждой котельной. В первую очередь – отопительный котел. Есть несколько типов установки, которые зависят от вида топлива. Поэтому будущему владельцу стоит рассмотреть все варианты и выбрать подходящий именно для него.

Основные виды отопительных котлов

Твердотопливные (перерабатывают в качестве материалов дрова, уголь, и прочее);
Жидкотополивные (работают за счет дизельного топлива);
Газовые;
Электрические (эти котлы безопаснее, чем другие, но им необходима непрерывная поставка электроэнергии).

Перед тем, как окончательно остановить свой выбор на одном из вариантов, стоит узнать, что именно вам нужно от отопительного котла. Какой уровень безопасности, надежности и комфорта он должен обеспечивать. Важно учитывать все недостатки и преимущества, соответствие качества и вложенных средств. Для того, чтобы выбрать нужный котел, стоит обратиться к некоторым правилам.

Перед выбором котла нужно разобраться во всех отличиях каждого из представленных вариантов.
Также стоит провести подсчет оптимальной для своего дома мощности отопительной техники. Это сделает будущее приобретение более выгодным.
Выбирать помещение, где будет находиться котельная, стоит заранее, до ее приобретения. От расположения напрямую зависят допустимые в конкретном случае габариты и вес. В больших помещениях возможно поместить и чугунное строение, в более компактных лучше остановиться на небольших, возможно менее мощных вариантах.

Виды топлива для отопительных котлов

Виды топлива для отопительных котлов в частном доме разделяются на такие подвиды:

Один из дешевых видов топлива для отопительных котлов. Требования к котельной, в которой основным топливом является газ, также отличаются от остальных. И одним из его преимуществ является возможность перевода с одного вида газа на другой.

Осуществляя подобный выбор, нужно понимать, что при наличии твердотопливного котла нужно будет постоянно отслеживать его продуктивную работу.

Жидкое дизельное топливо – относительно дешевый вариант для котельной в частном доме. Он идеально подойдет, если нет возможности обеспечивать котельную газом.

Основной плюс такого варианта топлива является, пожалуй, тот факт, что оно наиболее экологически чистое. При этом по цене оно проигрывает своим конкурентам.

Оборудование для котельной в частном доме

Первая и главная составляющая. Служит ради обеспечения знания теплом и горячей водой.

Отдельное устройство, необходимое для электронагрева воды, расходуемой на общебытовые нужды.

Предназначен для уравнивания давления в системах отапливания.

К этому агрегату подключаются все другие устройства системы с целью контроля объема, температуры и давления.

Дымоход представляет собой трубу, при помощи которой продукты сгорания топлива утилизируются в атмосферу. Это устройство используется исключительно в газовых системах отопления.

Важнейшая часть системы отапливания, предназначенная для ускорения циркуляции теплоносителя.

Предохранительный клапан служит для выпуска избытка жидкой и газообразной среды из трубопровода. Такой механизм обязателен для защиты конструкций от механических разрушений.

Совокупность труб, служащих для подачи и вытяжки воздуха.

Трубопроводы с арматурой.
Система вентиляции.
Домовой электрощит.

Если размеры котельной в загородном доме достаточны, чтобы разместить в ней все детали списка, то это станет подходящим для вас вариантом. Если же под нее отведено маленькое пространство, некоторые элементы можно поместить в ванной или кухне.

Требования к котельной в частном коттедже

Очень важным аспектом в строительстве является соблюдение официальных требований. Основная часть документации изложена в СП 62.13330.2011; СП 42-101-2003; СП 402.1325800.2018; СП 60.13330.2012.

Непосредственно до начала постройки важно уточнять у поставщиков газа какими конкретно из перечисленных правил стоит руководствоваться. Это стоит сделать, так как нормы и требования, изложенные в данных документах, не каждый раз согласуются друг с другом, и часто это вызывает противоречия.

Площадь котельной в частном коттедже

Размеры котельной в частном жилом доме также регулируют нормативы, приведенные выше.

Минимальный размер котельной, расположенной в загородном доме составляет 2 м в высоте потолков и 13, 5 м³ в кубатуре. Теплопроизводительность такой котельной должна быть не более 60 кВт.

Мощность 60 кВт-150кВт позволяет размещение только в отдельной комнате любого из этажей, в этом случае объем котельной в частном жилом доме должен составлять более 15 м³. Мощность 150 кВт-350 кВт обязывает размещать устройство в комнатах на первом этаже, либо в цоколе. Правильнее всего будет расположить котельную в пристройке или отдельно стоящем помещении.

Требования к окнам

Размеры, которым должно соответствовать окно в котельной частного загородного дома, должны отвечать установленным требованиям. Чтобы избежать определенных проблем необходимо правильно соблюсти все нормативы, прописанные в законодательстве. И только строгое соблюдение всех указанных правил может помочь сделать эксплуатацию окон наиболее безопасной.

Площадь окна в котельной частного коттеджа отдельного стекла должна быть не менее 0,8 м 2 (толщина стекла 3 мм), 1,0 м 2 (толщина стекла 4 мм) и 1,5 м 2 (толщина стекла 5 мм).
Окно в котельной частного дома должны быть металлопластиковыми.
Если объем котельной, которая расположена в частном доме, превышает 15 кубических метра, к площади окна добавляется в среднем 0,03 квадратных метров на каждый кубический метр.
Для того, чтобы понизить теплопотери котельной, нужно утеплить перемычку окна.

Вентиляция в котельной частного дома

Вентиляция котельной в доме за городом регулируется также прописанными нормами безопасности использования отопительных приборов. Несоблюдение подобных правил чреваты высокой вероятностью опасных для жизни ситуаций.

Вентиляция в котельной делится на два основных типа: естественная и принудительная.

Чаще всего вентиляция в котельной в частном жилом доме — естественная. Она устроена таким образом, что напротив котла располагается входное отверстие, а над котлом – вытяжное. Вытяжка в котельной частного жилого дома выполняется в объеме 3-х кратного воздухообмена за час.

В принудительной вентиляции используется подача воздуха через воздушные насосы и вентиляторы. Когда воздух поступает через вентиляторы за счет разности температур и давления. Чтобы обмен воздухом хорошо проходил достаточно правильно расположить отверстия для вентиляции.

Требования к дверям в котельной

Дверь в котельную частного коттеджа, опираясь на нормативы, должна быть легко срываема с петель в случае взрыва. Тогда энергия, направленная вовне, принесет куда меньше разрушений, чем если дверь будет плотно закреплена. Также комната должна хорошо защищаться с внешней стороны, чтобы никто посторонний не мог в него войти.

Внутренняя дверь в котельную частного коттеджа должна отвечать определенным требованиям. Противопожарные двери необходимы для сообщения с другими жилыми помещениями. Для них важна стойкость, чтобы в случае пожара возможно было сдерживать огонь в течение пятнадцати минут. Предел огнестойкости по нормативу: EI 15. Времени, на протяжении которого такие двери смогут удерживать огонь, хватит, чтобы эвакуировать людей из здания

Обустройство котельной в частном доме

Понимание того, как лучше распланировать котельную, может помочь в процессе постройки. Есть несколько моментов, которые лучше учитывать при разработке проекта.

Должен быть предоставлен постоянный доступ к отопительному котлу, даже если он электрический.
В схемах технической документации на каждое из устройств, установленных в помещении, указано расстояние, по стандартам отделяющее его от стены.
Устройство котельной в частном жилом доме предусматривает, что свет в комнате должен как можно равномернее заполнять пространство.

Возможные варианты компоновки

Чтобы практично разместить агрегаты, важно соблюдать несколько нюансов:

Квадратная планировка котельной – определенно неудачная. Так как часть устройств, необходимых для котельной, должны помещаться вдоль стен, середина такой комнаты будет оставаться пустой.
Напротив, удачным вариантом будет выбрать вытянутое прямоугольное помещение.
Под котельные редко отводятся большие пространства, а значит небольшие или подвесные устройства станут правильным вариантом. Если развесить большинство агрегатов по стенам, под ними еще останется место.
Большие конструкции лучше расставлять по углам, при этом оставляя расстояние до стен.

Чтобы система работала отлажено, экстренные ситуации не настигали, а дом всегда был теплым, достаточно соблюдать требования и рекомендации при строительстве домашней котельной.

Котельная в частном доме с газовым котлом

Обустройство котельной в частном доме: требования СНиП

Автономное отопление дома с использованием радиаторной системы или теплого пола требует монтажа котельного агрегата и подключенного к нему оборудования. Обычно для этого выделяется специальное помещение внутри постройки, возводится дополнительная пристройка или отдельно стоящее сооружение. В целях безопасности котельная в частном доме должна соответствовать действующим требованиям СНиП, кроме того это обеспечивает удобство эксплуатации отопительного оборудования. Если в качестве источника тепла выбран газовый котел, то проект котельной для частного дома требует согласования.

Какие требования предъявляются к обустройству котельной

Основные требования

Котельный агрегат (в зависимости от габаритов и типа) можно установить в отдельном помещении на первом этаже, в подвале дома или на чердаке (но это должна предусматривать планировка дома, определяемая на этапе проектирования).

Также допускается использование автономного модуля (контейнера с мини-котельной), возведение специальной пристройки или отдельного здания. В качестве отдельного сооружения может применяться готовая мобильная котельная, смонтированная из сэндвич-панелей и отделанная негорючими материалами.

Отопительный агрегат может быть твердотопливным, жидкотопливным или газовым. В зависимости от разновидности отопительного агрегата требования к котельной в частном доме имеют некоторые различия.

Нормы проектирования котельной в частном доме предусматривают:

соблюдение требований относительно размеров помещения;
установку не более двух котельных агрегатов в одном помещении;
отсутствие горючих материалов в отделке поверхностей и кровельного настила;
наличие дверей на улицу и в дом (для пристройки);
грамотный выбор и установку дверей: они должны входить в категорию противопожарных и открываться наружу, как и дверь смежного помещения в доме;
беспрепятственный доступ ко всему отопительному оборудованию;
установку окна с форточкой для естественного освещения и аварийного проветривания, створки окна должны распахиваться наружу, а площадь стекла соответствовать объему помещения (0,03 м 2 на 1 кубометр);
наличие естественной или принудительной вентиляции, которая рассчитывается следующим образом: (ширина помещения x высота потолков x длина помещения) x 3. В итоге получаем объем воздуха, который необходимо заменить за один час;
наличие дымохода, если этого требует тип котла (для агрегатов мощностью менее 30 кВт допускается вывод дымоходной трубы через стену);
подключение водопровода (для заполнения и подпитки отопительного контура) и канализации (для слива воды из системы);
монтаж отдельного фундамента для котлов массой более 200 кг (допускается установка моделей меньшего веса на пол из железобетона).

Для деревянных стен встроенных и пристроенных котельных (которые являются общими с остальными помещениями дома) нужна негорючая отделка, способная повышать предел огнестойкости конструкций до 0,75 часа. Для возведения пристройки рекомендуется использовать кирпич, блоки и другие негорючие материалы.

План котельной в частном доме

Основные нормативы относительно габаритов помещения:

высота потолка: должна быть от 2,5 м при мощности отопительного агрегата свыше 30 кВт, для менее мощных котлов показатель составляет не менее 2,2 м;
объем котельной: от 15 м 3 (если отопительный агрегат планируется установить в подвале, то при расчете объема помещения требуется прибавить 0,2 м 2 на каждый кВт мощности котла);
площадь котельной должна составлять минимум 6 м 2 .

Минимальная площадь позволяет обеспечить безопасность работы оборудования, но для удобства монтажа и обслуживания отопительной системы все же рекомендуется обустраивать более просторные котельные.

В котельной частного дома, схема которой разрабатывается с учетом особенностей выбранного агрегата, необходимо предусмотреть свободный доступ к элементам обвязки котла, регулирующей арматуре, электрооборудованию.

Нормативы для котельных разных типов

С 2003 года параметры котельных в частных домах регламентируются СНиП 42-01-2002. Именно этот документ требуется использовать, когда топочная проектируется самостоятельно.

Правильный проект котельной

Обратите внимание! Разработку проекта газовой котельной рекомендуется доверить специализированной организации, так как контролирующие органы не согласуют проект при наличии в нем погрешностей.

Пол в котельной должен быть бетонным или облицованным негорючей плиткой.
Если стены выполнены из горючего материала (в случае с деревянными или каркасными домами), их оштукатуривают либо облицовывают плиткой, панелями из металла и т.д.
Под облицовку пола, стен и потолка предусматривается монтаж негорючего теплоизолятора (обычно это базальтовый картон).
Для расположенной в подвале или цокольном этаже котельной требования намного строже: отделка должна быть паро- и газонепроницаемой.

Обустройство газовой котельной

Нормы СНиП разрешают установить газовый котел небольшой мощности (не более 30 кВт) непосредственно в доме: на кухне или другом помещении, которое соответствует всем требованиям безопасности (в том числе требованиям относительно габаритов, вентиляции и остекления).

Газовая котельная в доме

Такой вариант подходит в первую очередь для агрегатов с закрытой камерой сгорания, которые оснащены коаксиальным дымоходом, выведенным наружу сквозь стену. Это дает возможность смонтировать отопитель в любом удобном месте.

минимальные габариты помещения: площадь — 6 м 2 , объем — 15 м 3 , высота потолков — 2,5 м;
минимальную площадь стекла окна — 0,5 м 2 ;
ширину двери — от 0,8 м;
для вентиляции в нижней части двери или стеновых конструкций должны быть предусмотрены отверстия, позволяющие обеспечить свободное движение воздушных потоков.

Если в частных домах устанавливаются газовые котельные агрегаты мощностью более 30 кВт, для такого оборудования обязательно выделяется отдельное помещение внутри дома или предусматривается обустройство котельной снаружи (в пристройке либо отдельном здании).

Проект газовой котельной требуется согласовать в надзорных органах.

Размеры котельной для газового котла в частном доме регулируются СНиП. Для мощного отопительного агрегата рекомендуется возвести отдельное строение из огнестойких материалов.

Газовый двухконтурный котел

Требования к газовой котельной в частном доме, включают:

фундамент пристройки или отдельного сооружения не должен быть общим с фундаментным основанием дома;
под котельный агрегат в напольном исполнении требуется смонтировать фундамент, отдельный от фундамента котельной (железобетонную подушку);
подиум, на который планируется установить агрегат, может возвышаться над уровнем пола (с учетом монтажа покрытия) на 10-15 см.

Важно! В последнем варианте СНиПа введено новое правило: если выполняется установка газового отопительного агрегата мощностью более 60 кВт, котельные обязательно должны быть оборудованы системой, контролирующей загазованность. При срабатывании системы подача газа автоматически прекращается.

Обустройство помещения для твердотопливного котла

К котельным, которые предназначены для работающего на твёрдом топливе оборудования, выдвигаются менее жесткие требования, так как агрегат в данном случае не относится к взрывоопасным. Поэтому проектирование и строительные работы можно выполнить самостоятельно.

Отопление загородного дома твердотопливным котлом

Обустроить котельную можно в цокольном этаже или в подвале.

При обустройстве нужно учесть следующие требования:

Размер котельной зависит от мощности агрегата и регламентируется общими требованиями СНиП — минимальная площадь составляет 8 м 2 .
На полу перед твердотопливным котлом поверх негорючей теплоизоляционной подложки укладывают стальной лист. Остальная поверхность пола также должна быть негорючей, поэтому используется бетон или огнестойкое покрытие.
Монтаж домовой котельной для твердотопливного котла обязательно предусматривает стационарный вертикальный дымоход, диаметр которого должен соответствовать размерам котельного выходного патрубка. В дымоходе требуется предусмотреть ревизионное отверстие для контроля и очистки канала отведения продуктов сгорания.

Важно! В целях соблюдения правил пожарной безопасности кирпичный дымоход оштукатуривают или используют металлическую сэндвич-трубу, в двойных стенках которой проложен теплоизолятор. Данные меры позволяют избежать опасности возгорания строительных конструкций при вспыхивании скопившейся сажи, когда температура дымовых газов достигает 800-1000 градусов.

Особое внимание уделяется вытяжной системе, поскольку для сжигания твердого топлива требуется поступление воздуха в камеру сгорания открытого типа. При этом в воздух помещения может проникать угарный газ. Планом должно предусматриваться обустройство вытяжного канала. Его сечение рассчитывается следующим образом: 8 см 2 на 1 кВт мощности котла для топочной на уровне первого этажа и 24 см 2 на 1 кВт для расположенного в подвале помещения.
Требования к топочной также включают наличие противопожарных средств — помещение оборудуют щитом с огнетушителем и т.д. Перечень обязательных средств пожаротушения указан в СНиП.

Обустройство электрокотельной

Если в качестве отопительного агрегата используется электрический котел, то устройство котельной в частном доме не требуется.

При работе электрооборудования не выделяются продукты сгорания, именно поэтому помещение не нуждается в дополнительной вентиляции и в монтаже дымохода. Смонтировать электрокотел можно в любом удобном месте домика.

Электрическое отопление

Установка требует проведения электромонтажных работ, при которых важно соблюдать рекомендации производителя оборудования относительно кабельной продукции для подключения котла к электросети.

Важно! В электрощите нужно установить отдельный автомат, а если напряжение в электросети подвержено перепадам, то дополнительно устанавливается стабилизатор. Эти меры приведут к бесперебойной работе отопительного агрегата и продлят срок его службы.

Отдельно стоящая топочная

Отдельно стоящая котельная предназначается для агрегатов большой мощности — свыше 200 кВт. Но если нужно сохранить архитектурный облик дома, то построить такое сооружение имеет смысл и для котла меньшей мощности.

Современные полимерные материалы и технологии позволяют проложить под землей коммуникации для подачи нагретого теплоносителя и горячей воды из бойлерной — высокая степень теплозащиты сведет к минимуму потери тепловой энергии при транспортировке нагретой жидкости.

устойчивых к возгоранию материалов (строительные блоки разных типов, кирпич);
допускается применение металлических сэндвич-панелей с негорючим термоизолятором внутри;
используется несгораемый материал для кровли;
для пола используется железобетонное покрытие.

высота потолков в отдельном здании должна составлять от 2,5 м;
при расчете объема помещения к минимальному значению (15 м 3 ) прибавляют 0,2 м 2 на каждый киловатт мощности теплогенератора;
под котел массой более 200 кг монтируется фундамент отдельный от основания постройки, высота подиума над уровнем пола составляет до 15 см.

К дверям, вентиляции и обустройству дымохода выдвигаются стандартные требования.

Отдельностоящая котельная в загородном доме

Особенности выбора и установки дверей

Если котел установлен в пристройке или одном из помещений дома (включая подвальное), то дверь в бойлерную из дома должна быть огнеупорной. То есть, конструкция должна выдерживать не менее 15 минут воздействия открытого огня — это позволит людям эвакуироваться в случае возникновения пожара. Огнеупорные двери должны быть выполнены из металла, открываться в сторону жилого помещения.

Наружные двери в котельной частного дома (отдельно стоящей либо в пристройке) должны быть неукрепленными (слабо укрепленными). Это позволит взрывной волне вынести дверь наружу — энергия взрыва направится на улицу, а не на внутренние стены дома. Кроме того, через сорванные двери улетучится газ.

Дверь для котельной также служит одним из элементов вентиляции — полотно с решеткой в нижней части обеспечивает приток воздуха в помещение. Использование такой конструкции может быть обязательным требованием проекта монтажа котельной.

Обустройство вентиляции

При организации котельной в частном доме требования по обустройству вентиляции следует выполнять полностью, поскольку от этого зависит безопасность и эффективность работы отопительного агрегата.

Схема вентиляции котельной

Естественной вентиляции может оказаться недостаточно, поэтому стоит задуматься о монтаже системы для принудительной подачи воздуха в топочную.

оседанию копоти на стенах и потолке котельной,
снижению тяги в топке открытого типа (с этим связан перерасход энергоносителя и скопление сажи в дымоходе твердотопливного агрегата),
накоплению угарного газа в помещении.

Создание естественной вентиляции

Если дом отапливается котлом мощностью до 30 кВт, в домашних котельных достаточно обеспечить приток воздуха, создав канал в нижней части стены или двери. Им служит отверстие в стене диаметром 10-15 см.

в отверстие вставляется обрезок трубы из пластика или асбоцемента;
на него снаружи крепится защитная сетка, оберегающая от проникновения насекомых и пыли;
изнутри на канал желательно установить клапан обратной тяги;
приток воздуха обеспечивается через перекрытую решеткой нижнюю часть уличной двери;
вытяжной канал выводится через кровлю. Он представляет собой трубу того же диаметра, которая в верхней части оснащена защитной сеткой и зонтиком, предотвращающим попадание осадков;
приточное отверстие рекомендуется расположить неподалеку от топливника, в нижней части стены. В этом случае воздух будет попадать в камеру сгорания напрямую, не поднимая пыли в помещении;
расположение вытяжки также «привязывается» к отопительному агрегату. Так как продукты сгорания поднимаются, вытяжной канал монтируют неподалеку от дымохода.

Устройство вентиляции в котельной

Создание принудительной вентиляции

Естественная вентиляция в котельной с мощным отопительным агрегатом может оказаться недостаточной. Ее функционирование нестабильно, поскольку зависит от погодных факторов, и контроль поступления воздуха в топочную становится невозможным.

Монтаж вентилятора на вытяжную трубу позволит обеспечить необходимую интенсивность воздушного потока и обезопасить котельную от накопления летучих продуктов сгорания. Мощность вентилятора подбирается в соответствии с максимальными потребностями котла — к указанному в паспорте параметру прибавляют 30%.

Согласование проекта

Если сравнивать затраты на обустройство котельных одного типа, то для работающих на разных энергоносителях отопительных агрегатов организация котельной для газового отопления будет стоить дороже всего. Это связано с тем, что, проект требуется согласовать в контролирующих инстанциях, и его разработку желательно доверить профессионалам.

Помимо самой проектной документации домовладелец должен предоставить следующий пакет документов:

техпаспорт котельного агрегата;
санитарно-гигиеническое заключение;
сертификат соответствия котла действующим требованиям;
инструкцию по эксплуатации выбранного газового котла.

Котельная в частном доме с газовым котлом

Требования к котельной в частном доме: какие нюансы необходимо обязательно учитывать

Требования к котельной в частном доме разработаны не на пустом месте и не для осложнения жизни хозяев . Наоборот, их главная цель – обеспечение всесторонней безопасности и удобства эксплуатации отопительных агрегатов.

При возведении частного дома, а точнее , еще на стадии предварительного проектирования, необходимо заранее продумать местонахождение котла отопления. Варианты возможны разные — котел может быть установлен на кухне или в коридоре, для него будет отведено отдельное помещение в доме или же для этого будет делаться отдельная пристройка. Какое бы решение ни было принято, обустройство этого помещения должно отвечать определенным требованиям, установленным строительными нормами и правилами.

Проект котельной

Самостоятельно проектировать котельную незачем и браться – это дело специалистов. Учитывая все необходимые параметры, ими составляется проект установки оборудования в том или ином помещении. Если планирующая документация составляется квалифицированными специалистами, то такой проект будет проще согласовать в специализированных организациях.

При составлении проекта котельной учитывается немало критериев

Для проектирования необходимо собрать данные, которые предусмотрены общими правилами СНиП 2.04.08 — 87*. Конкретно к таких исходным параметрам относятся:

— вид топлива, который будет использован для отопления;

— размер и план помещения, отведенного для установки оборудования;

— общая площадь дома и местонахождение в нем жилых и других помещений;

— общий план первого этажа, на котором будет размещена котельная (при таком ее размещении )

Общий план цокольной части дома с выделенным для котельной помещением

— материал, из которого построен дом и котельная, если она расположена в пристройке – ( этот вариант – наиболее желателен для установки котла в частном доме).

Отопительный котел

Все, что касается котельных установок, оговорено в правилах СНиП II-35 — 76, так как для отопления может использоваться , как газовый, так и твердотопливный котел

Газовый котел

Газовые котлы распространены больше прежде всего – потому, что «голубое топливо» если к дому проложена магистраль, обходится значительно дешевле всех других видов теплоносителей. Да и удобств в повседневной эксплуатации – намного больше.

Газовые котлы используются чаще — по причине более дешевого топлива и по удобству в работе

Если отопительный агрегат обладает мощностью до 150 кВт, то для него обязательно предусматривается отдельное помещение. При выборе газового котла, имеющего мощность, которая превышает 150 кВт, согласно правилам, нужно обязательно возвести отдельное строение или пристройку к дому. Эта пристройка может иметь общую стену только с нежилыми помещениями, такими, к примеру, как гараж, кладовая , мастерская или санузел.
Для установки агрегата необходимо устроить надежный отдельный фундамент или иметь в котельной надежный и прочный бетонированный пол.
В помещение необходимо провести воду для подпитки системы, в которой она периодически нуждается.
Кроме поступления воды в помещение, нужно обязательно иметь подведенную трубу канализации, куда, при необходимости, будет сливаться вода из отопительной системы.
Учитывая наличие в помещении воды, оно должно быть достаточно хорошо утеплено, чтобы в критической ситуации, при пиковых зимних морозах, не начался процесс замерзания труб.
Высота потолков комнаты — котельной должна быть предусмотрена не менее, чем 2,5 ÷ 2, 6 метров .
Объем помещения, предназначенного для котельной, не должен составлять менее 15 м³.
В пристройке необходимо организовать не только электрическое освещение, но и естественное. Расчет последнего производится в зависимости от объема комнаты. Так, для одного кубического метра помещения необходимо остекление размером в 0,03 м²., а значит , для минимальных. 15 м³ площадь окна будет составлять 0,45 м².
Стены пристройки должны быть возведены их материала, имеющего по результатам испытаний предел огнестойкости не менее 0,75 часа. Нулевому значению должен равняться коэффициент распространения пламени по по верхностям от возможного возгорания.
Вентиляция и кондиционирование устраивается согласно правилам СНиП 2.04.05 — 91. Главное условие – вентиляция должна составлять не менее трехкратной замены воздуха в помещении за один час.
Для этого в установленном окне должна быть устроена форточка, а под входной с улицы дверью оставляется зазор размером в 0,025 м². или же делаетс оядом с ней вентиляционной окошко, забранное сеткой, такой же площади.
Котельная, устраиваемая в пристройке, имеющей общую стену с домом, может иметь две две ри — на улицу, открывающаяся наружу и в помещение дома. Дверь, ведущая в дом, должна быть изготовлена из жаростойкого материала, и иметь высокий класс безопасности от пожара.
Если установлен котел , работающий на сжиженном газе, категорически запрещается хранение баллонов с топливом в котельной. Для баллонов устраивают отдельное помещение, откуда проводится магистраль, по которой топливо поступает в отопительный агрегат.

Газовый котел может быть установлен и на кухне, но все равно, как и при установке в котельной, для его монтажа в этом помещении нужно выполнить ряд требований СНиП .

Компактный газовый котел может быть установлен и на кухне

Мощность малогабаритного агрегата не должна превышать 30 кВт.
Высота потолка в кухонном помещении не может быть менее, чем 2,2 ÷ 2,3 метра.
Такой котел подходит для размещения на кухне только в том случае, если ее площадь не менее 15 м².
Даже если для котла оборудован коаксиальный дымоход, а сам агрегат оснащен закрытой горелкой, помещение кухни должно быть оборудовано дополнительной принудительной вентиляцией.
Котел устанавливается или подвешивается на кронштейны на внешнюю стену здания, которая должна быть выстроена из негорючих материалов или, в крайнем случае, облицована жаростойкой панелью.
Площадь окна кухни должна быть равна не менее одной трети площади помещения.

Видео: пример оборудования котельной с газовым котлом

Котельная в частном доме с газовым котлом

Котельная в частном доме

Котельная в частном доме является отдельным помещением или комплексом оборудования, которое обеспечивает работу системы горячего водоснабжения и отопления. Автономная котельная возводится в случаях, когда нет возможности пользоваться централизованной системой отопления. Тепловой генератор котельной (котел) может работать на всех видах топлива: на природном или сжиженном газу, на дизеле, мазуте, на дровах, угле, пеллетах и так далее.

Требования к отопительной системе напрямую зависят от типа используемого топлива. Рассмотрим основные и дополнительные требования, предъявляемые к котельным для частных домов, а также особенности проектирования, эксплуатации и конструкции всех видов котельных. Место под котельную определяется заранее — на этапе строительства дома (или во время реконструкции). Это может быть отдельно стоящее здание или одно из помещений внутри дома.

Газ;
Дизель;
Твердое топливо (дрова, уголь, кокс, торф);
Электричество.

Требования к помещению котельной

В зависимости от того, где расположена котельная, и какой вид топлива используется, и будут определяться требования к ней. По расположению котельные бывают:

Встроенные. Такие котельные располагаются в одном из помещений здания. Не все виды котлов дают возможность устанавливать котельную внутри здания. Например, котел с наддувной горелкой создает большой шум при работе, поэтому помещение котельной нужно оснастить дополнительной шумоизоляцией.
Пристроенные. Котельная является отдельным зданием, пристроенным к дому.
Отдельно стоящие. Такая котельная является отдельно стоящим зданием, которое соединяется с домом инженерными коммуникациями. Это самое универсальное решение, позволяющее использовать любой отопительный котел без создания каких-либо неудобств проживающим в доме.

Устройство котельной для частного дома

Котельная состоит из котла отопления, бойлера, распределительного коллектора, расширительных баков, дымохода, группы безопасности котла, системы подпитки и автоматики котла, а также из трубопроводов и запорной арматуры.

Отопительный котел— генератор тепла для отопительной системы. Во время сжигания топлива в топочной камере котла нагревается теплоноситель, который поступает в отопительные радиаторы и бойлер для горячего водоснабжения.

Бойлер— (бак-водонагреватель) предназначен для нагрева воды. По трубке, расположенной внутри бака, циркулирует горячая вода (теплоноситель), поступающая от отопительного котла.

Расширительные баки— предназначены для компенсации повышенного давления воды горячего водоснабжения или теплоносителя системы.

Распределительный коллектор— обеспечивает циркуляцию и распределение теплоносителя по контурам отопительной системы (бойлер, система «теплый пол», отопительные радиаторы). Также коллекторы регулируют температуру теплоносителя. Коллектор состоит из циркуляционного насоса, гребенки и гидравлического разделителя.

Дымоход котла предназначен для отвода продуктов сгорания топлива. КПД и безопасность котла будет зависеть также и от правильности расчетов и качества установки дымохода.

Система подпитки котла контролирует давление теплоносителя и предотвращает понижение давление в системе, которое может возникнуть из-за испарения теплоносителя и различных утечек.

Группа безопасности котла защищает отопительную систему от избыточного давления и удаляет воздух из системы.

Автоматика— электронное устройство, отвечающее за управление работой всей системы, а также системы горячего водоснабжения.

Трубопроводы и запорная арматура нужны для транспортировки теплоносителя по системе и обратно.

Общие требования к котельным всех типов

Для одного помещения можно использовать не больше 2-х котлов;
Дымоход и приточно-вытяжная вентиляция должны отвечать конструкции и мощности используемого котла;
Стены котельной должны быть кирпичными или бетонными. Пол должен быть бетонным или покрыт металлическим листом; Облицовка кафельной плиткой или негорючей минеральной штукатуркой;
Никаких горючих веществ и материалов в помещении котельной быть не должно!
Смежная дверь котельной и дома должна быть противопожарной;
Котел должен иметь вокруг себя свободное пространство, достаточное для удобства обслуживания и эксплуатации. Величина пространства будет указана в соответствующей документации.

Остальной перечень требований к отопительному оборудованию будет зависеть от типа котла. Рассмотрим каждый вариант подробнее.

Требования к котельной с газовым котлом

Высота помещения газовой котельной должна быть не менее 2,5 метра;
Площадь котельной — не менее 6 кв. м., объем — не менее 15 куб. м.;
Окно в котельной обязательно и должно иметь площадь не менее 0,5 кв. м.;
Вентиляция в котельной с газовым котлом обязательна!
Ширина двери котельной должна быть не менее 0,8 м.;
Для сбора конденсата из дымохода и аварийных стоков к котельной должна быть подведена канализация;
Дымоход должен обладать дополнительным каналом для чистки;
Дымоходная труба должна выступать выше конька крыши;
Котел со всех сторон должен иметь свободное пространство для легкого доступа к нему.

Требования к котельным с твердотопливным котлом

Так как котел, работающий на твердом топливе (на пелетах или дровах) не относится к взрывоопасному виду, то требования к такой отопительной системе будут значительно ниже.

Так как котел такого типа требует регулярной догрузки топлива, то доступ к нему должен ничем не ограничиваться;
Расстояние между стеной и котлом должно составлять не менее 10 см;
Если стены котельной сделаны из легко воспламеняемого материала, например, дерева, то их нужно обшить стальными листами, толщиной в 3 мм с асбестовой подложкой;
Перед топкой на полу нужно положить также стальной лист;
Пол в такой котельной должен облицовываться негорючими материалами или быть бетонным.
На 1 кВт мощности котла нужно 8 см 2 площади окна;
Для проверки и прочистки дымохода нужно обеспечить специальное отверстие. Располагать его нужно на 30 см ниже, чем находится входное отверстие;
Дымоходная шахта должна иметь одинаковое сечение по всей длине и минимальное количество колен будет лучше;
Для большей газонепроницаемости дымохода его внутреннюю поверхность можно оштукатурить или вставить в шахту асбестоцементную трубу.
Если котел работает на угле, то его нужно оборудовать осветительными приборами и электропроводкой, которые должны быть загерметизированы;
Площадь угольной котельной или котельной, работающей на дровах, должна быть не менее 8 квадратных метров.

Требования к котельным с электрическим котлом

Электрический котел по праву считается одним из самых безопасных тепловых агрегатов, поэтому оборудовать котельную с электрическим котлом как отдельное здание совсем не обязательно. Так как теплоноситель в электрическом котле нагревается без выделения каких-либо продуктов сгорания, то обустраивать вентиляцию для этого котла не требуется. Кроме этого, электрические котлы просты в монтаже, обслуживании и уходе. Работают такие котлы практически бесшумно, и в некоторых случаях их КПД достигает 99%.

Среди недостатков электрических котлов отопления можно выделить зависимость от системы энергоснабжения, а также потребность в достаточно высокой мощности сети. Например, для дома 200 кв. м нужно 20 кВт мощности котла.

Дизельный котел и требования к нему

Для установки дизельного котла не нужна разрешительная документация и какие-либо согласования. Основной задачей является обеспечение своевременной заправки котла— то есть нужно предусмотреть легкость подъезда заправщика к бакам с топливом. Баки можно ставить как в помещении, так и на улице, но лучше второй вариант. Хотя бы раз в год нужно чистить дымоход. Для того чтобы получить 10 кВт тепловой мощности, необходимо использовать 1 литр дизельного топлива. От качества топлива будет зависеть его расход.

Трубная разводка системы отопления

От правильности выбора и сборки трубной разводки также будет зависеть работа всей системы. Различают одно- и двухтрубную систему разводки. Однотрубная система подразумевает последовательное соединение радиаторов отопления. Подающая труба подходит к первому радиатору, от него идет труба к другому радиатору и так далее. Однотрубная система проста и не требует большого количества труб, но при ней невозможно использовать термовентиля.

По усовершенствованной схеме одна труба проходит по всем помещениям, а в нее врезают подачу и обратку от каждой батареи отопления. В таком случае можно установить специальные термовентиля, позволяющие перекрывать подачу теплоносителя в тот или другой радиатор отопления. С применением циркуляционного насоса теплоноситель по системе будет циркулировать быстрее.

Котельная в частном доме с газовым котлом

Правильная котельная в частном доме

Из этой статьи Вы узнаете: — Строительные нормы и правила для постройки котельной в частном доме.

Точное следование стандартам и нормам проектных работ при строительстве котельной для частных коттеджей – это гарантия исправной работы системы отопления, сохранности «живого» тепла в помещении.

Современные устройства котельных, применяемых в частных коттеджах, не всегда схожи между собой. Вариации обусловлены типом потребляемого топлива и помещения, в котором будет произведена установка. Классификация котельных по методу их установки:

Встроенные. Такой тип котельной устанавливается непосредственно внутри дома. Но несмотря на удобство такого расположения, данный вариант подходит не каждому типу котельных, особенно в случае если котлы издают шумы. В этом случае такую модель рекомендуют изолировать.

Пристроенные. Котельная такого типа размещается в изолированном пространстве, пристройке к дому.

Отдельно стоящие оборудование устанавливают в непосредственной близости от дома, организую сообщение с жилой частью дома путем подключения с помощью прокладки инженерных коммуникаций (теплотрассы, газопровода, водопровода и электрических проводов).

«Отдельно стоящая котельная – это универсальное решение для установки

отопительных котлов любой конструкции, работающих на

различных типах топлива, внутри помещения.»

В единичных случаях, как исключение, котельную размещают в чердачном помещении дома.

Михаил: Получается, что котельная размещенная отдельно выгодней чем встроенная по многим критериям. Несмотря на то, что ее установка обойдется дороже, что в минус. Но если в пластиковой канализационной трубе использовать специальные пропиленовые трубы с утеплителем, то потери тепла минимальны. Что говорить о безопасности, ведь шутки с газом как правило плачевны. При эксплуатации вынесенной из дома котельной отсутствуют котлы, бойлер и другое вспомогательное оборудование. Итак, подведем итог плюсов: отсутствие шума, неприятного запаха, много свободного пространства и т. д.

Бесспорно, что котельные с высокой мощностью от 200 до 500 кВт, с дополнительным оборудованием лучше размещать в отдельном помещении. Это практично, безопасно и отвечает всем стандартам. При этом Вас не должны смущать затраты на строительство дополнительного помещения и потери тепла. Ведь плюсов у данного варианта намного больше, чем минусов.

При небольшом проекте можно ограничиться небольшой пристройкой или расположить котельную внутри частного коттеджа.

Виктор: Я вижу смысл в отдельном помещении если есть дополнительное оборудование, а для небольших котлов, которые размещаются на стене размещение в дома самое оптимальное. Да и потери тепла могут быть значительными до 20кВт*ч. В зимний период – это 3 куба газа.

«Следует помнить о правильной планировке пространства под котельную

в специальном выделенном под нее помещении.»

Проверить грамотность выбранной планировке легко, если у вас осталось достаточно места для того, чтобы проводить обслуживание котельной, после размещения всего дополнительного оборудования. К этому этапу вернемся позже.

Оборудование домашней котельной

Актуальный стандартный перечень оборудования для любой котельной в независимости от ее типа:

— Котел отопления – основной источник тепла и центральный элемент котельной, трансформирующий энергию топлива в тепловую энергию.

— Бойлер – достаточно объемный и скорее рекомендательного порядка элемент котельной для нагрева воды бытового пользования.

— Расширительный бачок – элемент выравнивания давление в системах отопления.

— Распределительный коллектор – оборудование для распределения потоков теплоносителя.

— Дымоход – система вытяжки, служащая для отвода продуктов сгорания (не используется в электрических системах).

— Циркуляционный насос – для ускорения циркуляции теплоносителя.

— Группа безопасности с предохранительным клапаном и системой воздухоотвода.

— Система контроля загазованности помещения, рекомендована для установки в газовых котельных в целях безопасности.

Дмитрий: Если у Вас в доме есть подвал, цоколь или пристройка, то контроль загазованности обязателен! Независимо от тепловой мощности.

«Перечень дополнительного оборудования зависит от системы отопления и от используемого топлива.»

Планировка котельной

Грамотная расстановка оборудования в котельной зависит от площади выделенного под нее помещения, перечня необходимых устройств и их размеров. Чтобы не совершить ошибок при расстановке оборудования, лучше обратиться к профессионалам, заказав проект и последующий монтаж оборудования.

Основное условие размещения, организация беспрепятственного доступа к отопительному котлу. Расстояние от стен котельной до оборудования должно соответствовать ГОСТам. Осветительные приборы размещаются по всему пространству котельной, чтобы все пространство было хорошо освещено – на случай проведения ремонт (замены насоса, ремонта автоматических элементов котла и т. д.).

Чтобы в последствии избежать сложности при эксплуатации организуйте беспрепятственный доступ ко всем устройствам котельной.

Общие требования к помещению

Регламент строительных норм и правил для установки котельной в домашних условиях (СП 41-108-2004, СП 42-101-2003, СНиП 42-01-2002 и т. д.). Чтобы у вас не было проблем с надзорными при получении разрешения на эксплуатацию руководствуйтесь вышеперечисленными правилами во время строительства.

Выделим основные принципы требований к установке домашней котельной:

1. Все поверхности должны быть из негорючего материала.

3. Предусмотрен прямой выход на улицу. В случае если выход производится первично в коридор, до попадания на улицу, дверь выходящая в коридор облицовывается противопожарным покрытием.

Все конструктивные элементы должны не нарушать установленных требований по габаритам. Котельная оборудуется дренажем или системой канализации для слива воды из системы отопления.

«Для строительства котельной, работающая на электричестве,

где нет вентиляции и дымоходов, некоторые общие требования неактуальны.»

Для облицовки конструктивных элементов рекомендован гипсокартон, керамическая плитка или листы из стекломагния. Для напольного покрытия — плитка или керамогранит.

Потолок декорируется гипсокартоном или штукатурится. Натяжные и подвесные потолки недопустимы, т.к. легко возгораются и не отвечают нормам пожарной безопасности.

Котельная в частном доме с газовым котлом

Оборудование котельной в частном доме

Содержание статьи

Автономная котельная – залог комфортного и уютного проживания в частном доме. Не малую роль в её полноценной работе играет множество факторов, к которым относится внутренняя планировка коттеджа, наличие близлежащих коммуникаций и т.д.

Для бесперебойного функционирования отопительной системы в первую очередь следует обратить внимание на выбор теплового оборудования, соответствующего всем нормам и требованиям. Фирма Oventrop делает все, чтобы ваш дом находился в тепле и безопасности, а вы чувствовали себя комфортно и уютно. В нашей компании представлен модельный ряд теплооборудования для котельных систем всех видов.

Классификация котельных

Котельная – помещение для размещения котла, водонагревательного оборудования и системы управления отоплением. Ее минимальный объем составляет около 15 куб. м. В зависимости от расположения и особенностей обустройства выделают несколько видов котельных, согласно правилам СНиП.

Каких-либо строгих и обязательных рамок расположения котельного оборудования в частном доме не существует. Параметры могут значительно отличаться друг от друга в зависимости от множества критериев, например, объёма котла, его мощности, площади предназначенного помещения и др.

По типу расположения (согласно строительным нормам и правилам – СНиП) определяют следующие виды котельных:

Встроенная – топочная, расположенная в одном из помещений дома, подходит владельцам кирпичных, блочных домов и зданий большой площади. В противном случае она скрадывает свободное пространство, доставляет дискомфорт из-за шумной работы, требует затрат на изоляцию огнеупорными материалами (плиткой, гипсокартонными листами). Также в помещении обязательно должно быть окно достаточной площади (из расчета 0,3 кв. м на 10 куб. м объема).

Пристроенная – котельная в пристройке предпочтительна, если ее проектируют после строительства жилого здания. Старые, особенно деревянные дома с печным отоплением, которые оборудуют котлом, требуют создания пристройки из огнеупорных материалов.

Отдельно стоящее здание – удобное решение для владельцев небольших домов (до 120 кв. м). В условиях ограниченной площади важен каждый сантиметр: на месте потенциальной котельной можно сделать кабинет, кладовую, гардеробную. Отдельно стоящая топочная из кирпича или пенобетона обезопасит домочадцев, позволит свободнее установить отопительное оборудование, защитит от шума в процессе его работы.

Важно строить котельную близко к дому, чтобы сократить длину теплотрассы и снизить тепловые потери в зимний период. Отдельно стоящая топочная также удобна для владельцев двухэтажных домов: можно сэкономить на строительстве, теплоизоляции дымохода за счет его малой высоты.

Пристройка должна находиться на сплошном участке стены, причем расстояние до ближайшего окна или двери дома должно быть не менее 1 м. Здание возводят из негорючего материала (кирпич, шлакоблок и т.д.). Несмотря на то, что это пристройка, ее стены не должны быть связаны со стеной дома. Поэтому фундамент сооружения нужно возводить отдельно и строить все четыре стены, а не три.

Котельная на твёрдом топливе – тепловая система недорога и универсальна с точки зрения потребления твёрдых топливных ресурсов. Дрова, горючий сланец, торф, кокс, каменный и бурый уголь одинаково подойдут для работы оборудования.
Котельная на жидком топливе – хороший вариант отопительной системы, если поблизости с вашим домом отсутствует газовая магистраль.
Газовая котельная – одно из недорогих решений. Причём при необходимости газовый котел можно перевести, например, с природного газа на сжиженный или наоборот.
Электрическая котельная – данный ресурс выходит дороже, чем предыдущие три, однако его преимущество заключается в экологичности.

Перечень оборудования для котельной

Строительство котельной неразрывно связано с монтажом отопительного оборудования и обвязки котла. Поэтому до начала работ важно составить перечень устройств, запланированных к установке, и выбрать места их расположения.

В котельной каждого частного дома обязательно устанавливается следующее тепловое оборудование:

Котел – устройство, в котором происходит сжигание топлива и выработка тепла (выбор модели зависит от площади дома, требуемой мощности и вида доступного топлива);
Бойлер, или водонагреватель, необходимый для нагрева воды, используемой для принятия душа, мытья посуды и в др. бытовых нуждах;
Коллектор, в состав которого входят циркуляционный насос, группа безопасности котельной, а также ряд измерительных и других приборов (манометры, термометры и т.д.). Функция коллекторной системы заключается в равномерном распределении теплоносителя (воды) во все отопительные контуры: краны для горячей воды, радиаторы, «теплые полы» и т.д.;
Система трубопроводов – основные инженерные коммуникации, через которые теплоноситель поступает от котла и коллектора к радиаторам и водоснабжению.
Расширительный бак, предназначенный для компенсации избыточного давления в тепловых системах. Данный элемент играет не малую роль в котельном оборудовании, ведь благодаря ему трубопровод и радиаторы защищены от повышения давления, результатом которого может стать прорыв труб;
Тепловой аккумулятор. В нем содержится излишне выработанный котлом теплоноситель, который поступает в радиаторы в период сильного мороза.
Дымоход – вертикальная труба для отвода продуктов горения в процессе сжигания топлива внутри котла (настенным газовым котлам необходим дымоход коаксиального типа, вытягивающий дым из камеры сгорания и выбрасывающий в атмосферу, забирая из нее свежий воздух);
Распредилительная гребенка – деталь для распределения теплоносителя по трубам и регуляции его температуры;

Отопительная система включает в себя дополнительное оборудование, такое как контроллеры, системы управления, регуляторы, термостатические вентили, гидравлические стрелки и т.д.

Сложность схемы и монтажа котельной напрямую зависит от габаритов и конфигурации помещения, количества подключаемого оборудования и потребителей. Отапливаемая площадь здесь не всегда имеет значение: так котельная для дома 100 м 2 может иметь 2 котла, накопительный водонагреватель и, например, систему «теплых полов». В любой ситуации потребуется консультация специалиста.

Строительные нормы и правила

До начала строительства важно изучить регулирующие документы, строительные правила и нормы. Их можно найти в СНиП и СП, а для вашего удобства основные требования представлены ниже.

Требования к помещению

Рекомендуемую площадь помещения для обслуживания котла вы найдете в прилагаемой к нему документации (в техпаспорте, инструкции и др.). Но обычно она составляет минимум 2,5х2 м. Вокруг котла должно быть свободное пространство (складирование лишних предметов в топочной запрещено).

Дверь, ведущая из пристройки или встроенной котельной в жилой дом, отделывают огнеупорными материалами. Допустим монтаж оконных рам из нетоксичного пластика и древесины. Установка более двух котлов в одной котельной запрещена.

Данные требования распространяются на все виды отопительного оборудования, независимо от типа топлива. Недопустима установка газовой модели и электрооборудования в одной комнате. Электрическую проводку следует тщательно изолировать, а лучше – размещать в специальных коробах.

Особенности обустройства вентиляции

Вентиляционную систему проектируют с учетом мощности отопительного оборудования. Сечение воздуховода определяют из расчета 8 кв. см на 1 кВт при заборе воздуха с улицы. Помимо окна, которое используют для периодического проветривания помещения, необходима принудительная вентиляция. Отверстие для выведения газов размещают над котлом.

Этапы строительства

После расчета мощности котла и диаметра вентиляционных каналов, составления проекта и закупки оборудования можно приступить к строительным работам. Для этого подготовьте план строения (пристройки, отдельно стоящей топочной), отметив места расположения всех элементов системы: котла, обвязки, теплотрассы и др.

подготовка участка (рытье котлована под фундамент, подведение канализации в отдельно стоящую постройку);
установка контура заземления (установка по периметру будущего сооружения 4 металлических труб, обвязанных уголками и сваренных);
заливка фундамента;
возведение стен из бетонных блоков, газобетона или кирпича (присоединение несущих стен постройки к стенам здания не рекомендовано);
монтаж гильзы ввода при условии дальнейшего монтажа газового оборудования;
установка крыши без ограничения в выборе материалов.

В соответствии с действующими нормами высота потолка в помещении котельной составляет от 2,5 м. Также важно обустроить дверной проем достаточной ширины – не менее 80 см. В пристройке нужно установить две двери: ведущую в дом и открывающуюся наружу, на улицу. Площадь помещения выбирайте, руководствуясь соображениями комфорта и безопасности. Расстояние от газового котла до стен не может быть менее 30 см. Нежелательна установка оборудования в проеме между стенами и непосредственно под окном.

Подвод канализации необходим для эффективного отведения конденсата в холодный период. Вентиляция важна для обеспечения притока свежего воздуха. Но обустройство принудительной вентиляции в помещении, где установлено газовое оборудование, запрещается. В остальных случаях вытяжная система должна обеспечивать трехкратный воздухообмен в течение 1 часа.

Монтаж дымохода доверьте профессионалам, которые рассчитают его высоту и сечение с учетом параметров теплогенерирующего оборудования. Важно установить трубу, которая обеспечит скорость поточного воздуха не менее 15 м/с. Такое требование прописано в НПБ 252-98 «Аппараты теплогенерирующие, работающие на разных видах топлива. Нормы пожарной безопасности. Методы испытаний».

По завершении строительства можно приступить к отделке помещения. Для этих работ подойдут только огнеупорные материалы. Пол котельной покрывают стальным листом или бетонной стяжкой, а в дальнейшем облицовывают кафельной плиткой. Стены оштукатуривают, покрывают кафелем или гипсокартоном.

Подводя итог

Монтаж газового оборудования запрещено выполнять самостоятельно, поскольку высоки требования к герметичности соединений, требуется специальное оборудование и специфические знания. Установку других видов котлов также стоит доверить профессионалам, хоть она и менее сложна. Но некоторые работы легко выполнить самостоятельно, существенно сэкономив.

Подготовьте помещение, тщательно выровняв поверхности стен и пола. После этого приступайте к оштукатуриванию, отделке, покраске. Допустимо окрашивание шпатлеванных стен водоэмульсионными красками, которые не выделяют токсичных веществ при нагреве.

Любые работы, связанные с постройкой котельной и установкой отопительного оборудования, выполняйте ответственно, с соблюдением описанных норм и правил. Будьте особенно осторожны при электрификации помещения. До начала монтажных работ внимательно изучите техническую документацию на котел и нормативные акты, регламентирующие обустройство котельной.

Возникли трудности при выборе котельного оборудования для частного дома? Специалисты компании Oventrop подберут для вас все подходящие по техническим параметрам тепловые агрегаты, соблюдая соответственно все нормы и требования. Для получения дополнительной консультации по интересующим вопросам отправьте нам сообщение или позвоните по телефону +7 (495) 984-54-50.

В каталоге компании Oventrop представлены различные виды составляющих для обустройства котельной в частном доме. Узнать по наличию и особенностям интересующих Вас товаров можно, позвонив нашему менеджеру по телефону из раздела “Контакты”.

Котельная в частном доме с газовым котлом

Котельная в частном доме

Что это такое?

Котельная в частном доме — это комплекс оборудования, который обеспечивает подачу в домовладение горячего водоснабжения и тепла. Чаще всего ее монтаж заказывают при невозможности провести централизованное теплоснабжение. Котельная, которая не зависит от посторонних организаций и ресурсов, называется автономной.

Котельное оборудование может работать практически на любом виде топлива. Самый популярный вариант — газ, затем идут дизель, твёрдое топливо и электричество. Очень часто используются комбинированные котлы, которые в обычном режиме работают на газе, а при перебоях с подачей автоматически переключаются на дизель или твёрдое топливо.

Требования к котельной в частном доме

Просто так сделать котельную дома нельзя — для неё нужно подготовить помещение, которое будет соответствовать довольно строгим требованиям. Основные и общие требования такие:

не больше двух котлов на одно помещение;
дверь должна быть противопожарной;
размеры окна должны быть не менее 0,5 кв. м;
отделка должна выполняться из минеральных огнеупорных материалов;
вентиляция, равно как и трубы с дымоходами, напрямую зависят от типа котлов — твердотопливные, жидкотопливные, газовые и т. д.

Подробнее можно прочитать в СНиП, которые варьируются по типам котлов, или узнать у специалиста. Например, обустройство твердотопливной котельной в корне отличается от обустройства газовой, и в некоторых случаях установить котёл определённого вида в доме не получится. Само проектирование требует очень индивидуального подхода.

Требования к газовой котельной в частном доме

котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
площадь окна — от 0,5 кв. м, ширина двери — не менее 0,8 м, высота потолка — от 2,5 м;
минимальная площадь котельной — 6 кв. м;
вытяжка в котельной обязательна.

Требования к твердотопливной котельной в доме

котёл нужно располагать так, чтобы к нему всегда был свободный доступ;
расстояние от стены до котла должно быть минимум 10 см;
стены и пол около котла желательно обшить негорючими материалами;
минимальная площадь такой котельной — 8 кв. м.

Дизельные и электрические домашние котельные самые нетребовательные — им не нужны разрешительные документы. Важно только следить за состоянием оборудования и своевременно вызывать специалистов для профилактического обслуживания.

Особенности газовых домашних котельных

Особенным спросом в России пользуется проектирование и строительство частных котельных на газовом топливе, потому что именно газ считается самым доступным и повсеместно распространённым вариантом.

КПД домашних газовых котельных легко превышает 90%, а ещё они экологически чисты, не выделяют большого количества дыма, бесшумны и не требуют сверхсложного ухода. В отличие от твёрдого и жидкого топлива, газ не нужно загружать в котёл самостоятельно, докупать и где-то хранить.

Сложность при установке котельной на газе в частном доме одна — нужны разрешительные документы и соблюдение нормативов, о которых написано выше. Однако, если вы обратитесь с вопросом проектирования котельной к специалистам, то все вопросы получения лицензии они возьмут на себя.

Устройство котельной в частном доме: где расположить

Пристроенные к дому котельные — это отдельно стоящие здания, которые примыкают к отапливаемому объекту, хотя находятся в отдельном помещении.
Встроенные котельные — это не пристройка к дому, а оборудование, размещённое непосредственно в жилом здании. Желательно проектировать котельное помещение ещё на этапе строительства, потому что не все котлы можно размещать в жилом объекте.
Отдельно стоящие котельные — как видно из названия, они стоят отдельно, могут быть стационарными (капитальной застройки) или блочно-модульными. Во втором случае котельную собирают на заводе и доставляют к месту монтажа автомобильным или ж/д-транспортом.

Также котельную можно разместить в подвале частного дома, особенно если речь идёт о двухэтажной постройке. Мини-котельные можно установить практически как угодно — важно только то, чтобы мощность котлов не превышала допустимые нормативы, а помещение имело качественную вентиляцию.

Частная домашняя котельная нужна, особенно в двухэтажном или одноэтажном доме на удалении, в деревянной постройке, отрезанной от централизованных тепломагистралей, для тех, кто хочет сэкономить. Из-за близкой расположенности к отапливаемому объекту тепло практически не теряется, что многократно повышает КПД котельной и снижает траты.

Котельная в частном доме с газовым котлом

15 лучших газовых колонок

Лучшие газовые колонки: как не обжечься при выборе водонагревателя?

Газовая колонка какой фирмы лучше?

Полезные советы для обеспечения долгой и надёжной работы газовых колонок

Рейтинг лучших газовых колонок

Лучшие недорогие газовые колонки

Zanussi GWH 10 Fonte

Hyundai H-GW2-ARW-UI308

Gorenje GWH 10 NNBW

Лучшие газовые колонки для дома с позиции функциональность-цена-качество

Mora Vega 10

Ariston NEXT EVO SFT 11 NG EXP

BAXI SIG-2 11i

Electrolux GWH 11 PRO Inverter

Лучшие проточные газовые водонагреватели для одновременной работы с двумя водозаборами

Mora Vega 16E

Electrolux GWH 14 NanoPlus 2.0

Bosch WRD 13-2G

Ariston Fast Evo 14C

Лучшие универсальные колонки для дома и дачи (перенастройка на сжиженный газ)

Neva 4510T

BaltGaz Classic 10

Bosch WR 10-2P23

Bosch W10KB

И напоследок. Какую газовую колонку лучше купить?

Комментарии

РУБРИКИ

Также на эксперте

Обзор газовых колонок Нева

О компании

Конструкция

Какая бывает производительность

Каким должно быть давление воды

Тип розжига

Модуляция мощности

Тип теплообменников

Как выбрать мощность

Камера сгорания

Система безопасности

Обзор моделей

Neva 4511

Neva 6014

Neva 5514

Neva 4510 и 4510 М

Транзит ВПГ-10Е

Обслуживание

Отзывы

Лучшие услуги по ремонту и обслуживанию газовых колонок

Услуги По установке водонагревателя

Специалисты по ремонту газовых колонок и котлов

Как выбрать новую газовую колонку.

В этой статье я хочу рассказать о том как выбрать новую газовую колонку. Здесь я опишу самые популярные модели с атмосферными дымоходами.

Начнём с КИТАЯ

ИМПОРТ

BOSCH

Пьезовые колонки Бош

Колонки бош с Электророзжигом

Колонки бош с гидрогенератором

ARISTON

BERETTA и её аналог INOVITTA

VAILLANT

Отечественные газовые колонки

ЛАДОГАЗ

Как выбрать новую газовую колонку. Итог.

Как обустраивается котельная в частном доме: нормы проектирования и устройства

Выбор котельного оборудования

Топливо для отопительных котлов

Как определить мощность котла?

Сравнение способов установки

Различия в принципе работы

Определяем оптимальное место для котельной

Что надо знать о вентиляции котельной?

Отделка котельной изнутри

Сооружение модульных котельных

Выводы и полезное видео по теме

Устройство газовой котельной в частном доме – требования, нормативы

На что ориентироваться

Перечень требований

Если котельная находится в отдельном помещении

Пристроенные бойлерные в частном доме
