По способу тушения установки газового пожаротушения делят

Экономим топливо: десять мифов о газобаллонном оборудовании

Говоря о газобаллонном оборудовании (ГБО) для легкового автомобиля, мы, прежде всего, имеем в виду сжиженный нефтяной газ (СНГ, или LPG – liquefied petroleum gas) – пропан-бутановую смесь, являющуюся побочным продуктом нефтепереработки. Пропан-бутан подходит для легковушек лучше, чем более дешевый сжатый природный газ метан (СПГ, или CNG – compressed natural gas), поскольку требует одного компактного и легкого баллона.

А вот сжатый до 200 атмосфер метан приходится хранить на борту в нескольких тяжелых баллонах, и его чаще всего применяют на грузовиках и автобусах. Собственно говоря, большинство фобий и заблуждений непосвященных автовладельцев касаются обоих видов газового топлива. Разберем каждый из них.

1. Газ взорвется

Самая распространенная страшилка требует самого пространного опровержения. Коротко говоря, бензин и его пары в автомобиле взорвутся скорее, чем пропан-бутан. Во-первых, баллон для СНГ, рассчитанный на давление 16 атм, в несколько раз прочнее бензобака, и в случае ДТП вероятность деформации и разрушения баллона невелика.

Во-вторых, на случай аварийной утечки из поврежденного трубопровода на баллоне имеется предохранительный клапан, перекрывающий несанкционированный выход газа. В-третьих, на случай пожара (и перегрева баллона вообще) предусмотрен клапан избыточного давления, который стравит нарастающее давление в атмосферу, чем предотвратит взрыв.

Если имеет место небольшая утечка газа, на нее не среагируют автоматические защитные клапаны, но среагируют органы обоняния человека. Отдушка, добавляемая в пропан-бутановую смесь, делает заметным вытекающий газ с первых секунд. В то же время, для образования газо-воздушной смеси с взрывоопасной концентрацией требуется много времени – в разы больше, чем для появления капель бензина из прохудившегося бензопровода, готовых вспыхнуть в любую секунду.

2. ГБО снижает расходы на топливо вдвое

Это может быть правдой, только если бензиновая часть системы питания не совсем исправна и допускает «перелив». В остальных же случаях экономия будет несколько меньшей. Цена литра сжиженного пропана в самом деле вдвое ниже, чем литра бензина, но расход газа обычно на 10-20 % выше. Этот процент зависит от модели двигателя, типа установленного ГБО и от точности его настройки.

Кстати, наладка установленной газовой аппаратуры – процесс непростой и порой небыстрый, поэтому одна из основных хлопот владельца машины с ГБО – найти хороший «газовый» сервис. В этом смысле проще тем, кто покупает новый автомобиль с газотопливной системой, смонтированной на заводе. Также неплохой вариант – установить ГБО в дилерском центре «своей» марки, тогда за его отладку будут отвечать квалифицированные фирменные сервисмены. К сожалению, пока немногие дилеры предлагают такую услугу.

3. На газу ездят только бедные

На самом деле, на газу ездят те, кто не хочет платить лишние деньги. И чем крупнее и прожорливее автомобиль, тем это желание более оправдано. Современные газотопливные системы могут работать в числе прочего и с многолитровыми бензиновыми моторами крупных дорогих автомобилей.

Причем в последнее время все чаще газифицируется не только подержанный премиум-класс, перешедший в руки второго-третьего владельца, но и новые автомобили. Конечно, скорость окупаемости приобретенного ГБО зависит от конструкции двигателя, его аппетита и ежедневного пробега авто. Точный расчет окупаемости можно сделать через on-line калькулятор на одном из сайтов, посвященных «газовой» теме.

4. Сервис ГБО перекрывает экономию на цене топлива

Совершенно напрасное опасение – качественная аппаратура исправно служит долгие годы, требуя обслуживания не чаще, чем штатные узлы автомобиля. Плановое ТО включает замену одного-двух фильтров, иногда также – слив конденсата из редуктора. У некоторых типов ГБО иногда может потребоваться чистка форсунок. Цена нормо-часа у газовиков самая обыкновенная, но существенный недостаток в том, что для посещения их придется выделять отдельное время.

5. В заграничных поездках сэкономить благодаря газу не получится

Неверное утверждение. Сжиженный пропан-бутан в качестве альтернативного автомобильного топлива используется не только на постсоветском пространстве. Наш журналистский опыт свидетельствует, что по Западной Европе возможно путешествовать исключительно на пропан-бутане. Сеть заправочных станций LPG там достаточно развита, цена составляет порядка 50-60 % от цены бензина. Нужно лишь позаботиться о наличии штуцера-переходника: заправочные пистолеты в некоторых странах не такие, как у нас. Эту металлическую деталь можно купить или арендовать как дома, так и в стране пребывания.

6. Мощность двигателя при работе на газе ниже

В принципе, это так: из-за разных характеристик бензина и пропан-бутановой смеси тягово-скоростные характеристики ДВС при работе на газе снижаются. Но как показывают замеры на динамометрических стендах, разница обычно составляет 8 – 15 %, и на практике водитель ощущает ее далеко не всегда. К тому же, на падение мощности и крутящего момента влияют особенности настройки аппаратуры. При желании опытный настройщик сделает ухудшение характеристик незаметным «на глаз», но в таком случае может существенно вырасти расход газа. Данные выкладки касаются как современных компьютеризированных комплектов ГБО, так и простейших систем второго поколения с вакуумным регулированием.

7. Газ вреден для двигателя

В случае с некоторыми моделями моторов это правда – хотя и с оговорками. Из-за большего времени горения газа выпускные клапаны испытывают увеличенные тепловые нагрузки, и чтобы они не «пригорали», нужно чаще обычного контролировать зазоры в их приводе (это справедливо лишь для моторов без гидрокомпенсаторов в ГРМ).

Еще один момент – некоторым моделям современных двигателей «не нравится», что их клапаны при работе на газе не охлаждаются и не смазываются бензином. Для них приходится включать в комплект ГБО систему подачи в коллектор специальной смазки. К счастью, абсолютного большинства из распространенных моделей двигателей это не касается. И все же, перед принятием решения о газификации своего автомобиля рекомендуется посоветоваться с опытными специалистами по ГБО.

Но плюсов от газового топлива двигатель получает существенно больше. Так, в отличие от бензина, газ не смывает со стенок цилиндров масляную пленку, по которой работают поршневые кольца – а это продлевает ресурс мотора до капремонта. Октановое число газа (100 – 115 единиц) выше, чем у обычного бензина, поэтому малейшая вероятность детонации исключается, а это снижает нагрузку на детали цилиндро-поршневой группы и продлевает их ресурс. Газ не содержит примесей, сокращающих жизнь маслу, свечам, лямбда-зондам и катализатору.

8. Газовое топливо не подходит для любителей активной езды

Если не брать сугубо спортивные машины, а те, что предназначены для дорог общего пользования, то их всегда можно перевести на газ. Просто в некоторых случаях это будет дороже. Так, форсированным моторам могут понадобиться особый блок управления, форсунки и детали газовой магистрали повышенной пропускной способности и баллон большой емкости.

Высокооборотные двигатели (например, Honda) также могут требовать особого подхода – специальных форсунок, дополнительных датчиков. Некоторые комплекты ГБО решают вопрос высоких оборотов упрощенным образом – автоматически переводя двигатель на бензин при раскрутке более чем 4500-5000 об.мин. Одним словом, квалифицированным установщикам эти проблемы известны и они их легко решают. Интересно, что зачастую именно форсированные двигатели (например, у Mitsubishi Lancer Evo), будучи рассчитанными на тяжелые режимы работы, не знают никаких проблем с охлаждением клапанов при работе на газе.

9. Баллон для газа занимает багажник

Место для бака конечно требуется, и тут творчески мыслящие установщики ГБО предложат несколько решений, оперируя широкой номенклатурой типоразмеров баллонов. Например, можно выбрать тороидальный баллон («бублик»), который кладут на место «запаски», вместо которой в свою очередь предлагается возить небольшую «докатку» в чехле. Если автомобиль эксплуатируется только в городе, недалеко от дома, некоторые отказываются от запасного колеса вообще. Также для машин «каботажного» радиуса действия можно использовать небольшой цилиндрический баллон, помещающийся в нишу заднего крыла. Неплохой вариант – размещение снаружи машины, под полом багажника (такие схемы популярны у владельцев Lada 4×4 и Chevrolet Niva). Правда, для этого может понадобиться переварить систему выхлопа.

10. Газифицированные автомобили пахнут газом

Нужно уточнить – НЕИСПРАВНЫЕ газифицированные автомобили пахнут газом. Равно как и неисправные бензиновые автомобили пахнут бензином. Ароматизатор для того и добавляется в газ, чтобы малейшее нарушение герметичности трубопровода стало заметным и водитель обратился на СТО или хотя бы перекрыл выходной клапан на баллоне. Выхлоп автомобиля с ГБО также может иметь непривычный запах, и это также сигнал, что машина просится на прием к специалистам – газотопливная система неправильно отрегулирована. Настройка не занимает много времени.

Сколько стоит газовое оборудование на легковой автомобиль

Сколько стоит газовое оборудование на легковой автомобиль

Новая программа действует в 23 регионах: Адыгея, Башкортостан, Татарстан, Удмуртия, Чувашия, Краснодарский и Пермский края, Белгородская, Владимирская, Волгоградская, Воронежская, Курская, Ленинградская, Липецкая, Нижегородская, Орловская, Ростовская, Саратовская, Тверская, Тульская, Ульяновская, Челябинская области и Санкт-Петербург.

Это означает, что аккредитацию на переоборудование автомобилей с госскидкой получали автосервисы, расположенные в этих регионах. Их количество различается: например, в Башкортостане это , в Челябинской области —

При этом жители регионов, где программа не действует, могут обращаться к соседям, например, из Екатеринбурга приехать в одну из челябинских фирм.

Как получить субсидию?

Необходимо обратиться в один из аккредитованных сервисов в регионе действия программы. Перед посещением обязательно уточните по телефону, что сервис действительно имеет право предоставления госскидки. Кроме того, убедитесь, что вам выдадут все необходимые для легализации ГБО документы.

Стоимость газобаллонного оборудования вам снизят на сумму государственной субсидии (например, для легковушек), а дополнительно вы получите топливную карту «Экогаз» с лимитом на базовую сумму субсидии ( рублей для легковушек).

Правда, «газпромовскими» бонусами по карте «Экогаз» можно оплачивать только 50% стоимости топлива на АГНКС ООО «Газпром газомоторное топливо»: суммы хватит на за полцены. На практике выработка такого количества топлива на той же Lada Vesta потребует примерно километров чисто «газового» пробега, то есть скидка будет реализована через несколько лет эксплуатации.

Ставить ли метановое оборудование с госскидкой?

Это зависит от пробегов вашего автомобиля. Экономика получается такой: при цене метанового ГБО в районе рублей для легкового автомобиля рублей вы получите в форме прямой скидки, ещё — за счёт скидки на газ. Получается, что рублей, в которые обойдётся вам оборудование, окупятся примерно через километров газового пробега.

С одной стороны, это немного: примерно год–два эксплуатации. С другой, экономия наступает именно при езде на метане, тогда как малое количество АГНКС делает эксплуатацию только на газе задачей нетривиальной. Например, в Челябинске есть всего шесть АГНКС, в Екатеринбурге, Казани и Ростове — по четыре, в Уфе — пять, в Волгограде — одна.

Легковые автомобили переделывают в битопливные: они могут заправляться и бензином, и газом (штуцер виден слева от горловины основного бака)

При этом та же метановая Lada Vesta CNG проезжает на одной зарядке баллона по городу и по трассе, то есть обойтись без бензинового пробега почти невозможно.

Из других минусов: необходимость регистрировать ГБО, что сопряжено с изрядной морокой и расходами — они могут достигать сумм порядка рублей.

Помимо метанового ГБО, есть более доступное оборудование для работы на пропан-бутане (попутный нефтяной газ). В ряде регионов разница в цене между пропаном и метаном несущественна, что делает сжиженный газ предпочтительным вариантом — таких заправок в России гораздо больше.

Купить автомобиль с метановым ГБО можно прямо с завода, правда, в случае с легковушками выбор невелик — это только продукция АВТОВАЗа, например, Lada Largus CNG или Lada Vesta CNG. К сожалению, ценники кусаются, например, «Веста» с заводским ГБО стоит на рублей дороже обычной бензиновой.

Сколько стоит газовое оборудование на легковой автомобиль

Установки пожаротушения: классификации и принцип работы

В этой статье мы расскажем о важном техническом элементе системы обеспечения пожарной безопасности Система обеспечения пожарной безопасности — совокупность сил и средств, а также мер правового, организационного, экономического, социального и научно-технического характера, направленных на профилактику пожаров, их тушение и проведение аварийно-спасательных работ
(Федеральный закон от 21.12.1994 N 69-ФЗ. О пожарной безопасности) . Речь пойдет об установках пожаротушения Установка пожаротушения — совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества
(СП 5.13130.2009) . Мы разберем их работу и расскажем о том, какие они бывают.

В настоящее время существует большое разнообразие установок пожаротушения, которые различаются по типу огнетушащего вещества Огнетушащее вещество (ОТВ) — вещество, обладающее физико-химическими свойствами, позволяющими создать условия для прекращения горения
(СП 9.13130.2009) , способу тушения, способу запуска и конструкции исполнения.

Понятие установка пожаротушения закреплена в статье 45 Федерального закона от 22.07.2008 №123-ФЗ «Технический регламент о требованиях пожарной безопасности» (далее — Федеральный закон №123-ФЗ): Установки пожаротушения — совокупность стационарных технических средств тушения пожара Тушение пожара — процесс воздействия сил и средств, а также использование методов и приемов для ликвидации пожара
(ГОСТ 12.1.033-81) путем выпуска огнетушащего вещества. Установки пожаротушения должны обеспечивать локализацию Локализация пожара — действия, направленные на предотвращение возможности дальнейшего распространения горения и создание условий для его ликвидации имеющимися силами и средствами
(Федеральный закон от 21.12.1994 N 69-ФЗ. О пожарной безопасности) или ликвидацию пожара Ликвидация пожара — действия, направленные на прекращение горения, а также на исключение возможности его повторного возникновения
(СП 13.13130.2009) .

Как же работает установка пожаротушения Установка пожаротушения — совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества
(СП 5.13130.2009) ? Общая принципиальная схема выглядит так: датчики системы пожаротушения реагируют на изменения качеств внешней среды (повышение температуры, задымленность и т.д.), передают сигнал на пульт управления. Включаются световые, звуковые извещатели, отводится определенное время на эвакуацию Эвакуация — процесс организованного самостоятельного движения людей непосредственно наружу или в безопасную зону из помещений, в которых имеется возможность воздействия на людей опасных факторов пожара
(Федеральный закон от 22.07.2008 N 123-ФЗ.Технический регламент о требованиях пожарной безопасности) персонала (если требуется). В последующем запускаются устройства ликвидации очага возгорания Очаг пожара — место первоначального возникновения пожара
(Федеральный закон от 22.07.2008 N 123-ФЗ.Технический регламент о требованиях пожарной безопасности) .

Какие установки пожаротушения существуют? На этот вопрос отвечает статья 45 Федерального закона №123-ФЗ, в которой нормативно закреплена классификация установок пожаротушения. Поговорим об этом подробнее.

Основой любой установки пожаротушения Установка пожаротушения — совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества
(СП 5.13130.2009) является огнетушащее вещество Огнетушащее вещество (ОТВ) — вещество, обладающее физико-химическими свойствами, позволяющими создать условия для прекращения горения
(СП 9.13130.2009) , то есть то, что непосредственно воздействует на очаг пожара Очаг пожара — место первоначального возникновения пожара
(Федеральный закон от 22.07.2008 N 123-ФЗ.Технический регламент о требованиях пожарной безопасности) . Здесь выделяют следующие виды установок:

установка пенного пожаротушения Установка пенного пожаротушения — установка пожаротушения, в которой в качестве огнетушащего вещества используют воздушно-механическую пену, получаемую из водного раствора пенообразователя
(ГОСТ Р 53280.1-2010) ,

установка аэрозольного пожаротушения Установка аэрозольного пожаротушения — установка, в которой в качестве огнетушащего вещества используют аэрозоль, получаемый при работе генераторов огнетушащего аэрозоля
(ГОСТ Р 53284-2009) ,

В видах огнетушащего вещества Огнетушащее вещество (ОТВ) — вещество, обладающее физико-химическими свойствами, позволяющими создать условия для прекращения горения
(СП 9.13130.2009) мы разобрались, теперь нужно определиться с тем, какие конструктивные исполнения установок пожаротушения Установка пожаротушения — совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества
(СП 5.13130.2009) бывают.

Агрегатные установки — установки пожаротушения, в которых технические средства обнаружения пожара Пожар — неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства
(ФЗ №69-ФЗ) , хранения, выпуска и транспортирования огнетушащего вещества конструктивно представляют собой самостоятельные единицы, монтируемые непосредственно на защищаемом объекте Объект защиты — продукция, в том числе имущество граждан или юридических лиц, государственное или муниципальное имущество (включая объекты, расположенные на территориях поселений, а также здания, сооружения, транспортные средства, технологические установки, оборудование, агрегаты, изделия и иное имущество), к которой установлены или должны быть установлены требования пожарной безопасности для предотвращения пожара и защиты людей при пожаре
(Федеральный закон от 22.07.2008 N 123-ФЗ.Технический регламент о требованиях пожарной безопасности) .

Модульные установки — установки пожаротушения, состоящие из одного или нескольких модулей, объединенных единой системой обнаружения пожара и приведения их в действие, способных самостоятельно выполнять функцию пожаротушения Тушение пожара — процесс воздействия сил и средств, а также использование методов и приемов для ликвидации пожара
(ГОСТ 12.1.033-81) и размещенных в защищаемом помещении или рядом с ним.

В отдельное направление выделяют микрокапсулированные установки —это устройства пожаротушения, закрепленные в виде композита внутри шкафов с электрооборудованием. При загорании тепловой поток Тепловой поток — количество тепловой энергии, излучаемой, передаваемой или поглощаемой единицей площади поверхности за единицу времени.
ПРИМЕЧАНИЕ:
Выражается в Ваттах на квадратный метр
(ИСО 13943:2017) разогревает композит Композиционный материал (композит) — материал неоднородной структуры, состоящий из нескольких однородных материалов (компонентов)
(ГОСТ Р 53258-2009) , что приводит к выделению огнетушащего вещества Огнетушащее вещество (ОТВ) — вещество, обладающее физико-химическими свойствами, позволяющими создать условия для прекращения горения
(СП 9.13130.2009) и создает условия для прекращения пламенного горения Пламенное горение — горение веществ и материалов, сопровождающееся пламенем
(СТ СЭВ 383-87.ПОЖАРНАЯ БЕЗОПАСНОСТЬ В СТРОИТЕЛЬСТВЕ) .

Еще одной характеристикой для типологии установок является степень автоматизации. По этому критерию различают:

автоматические — установки пожаротушения Установка пожаротушения — совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества
(СП 5.13130.2009) , автоматически срабатывающие при превышении контролируемым фактором (факторами) пожара Пожар — неконтролируемое горение, причиняющее материальный ущерб, вред жизни и здоровью граждан, интересам общества и государства
(ФЗ №69-ФЗ) установленных пороговых значений в защищаемой зоне Защищаемая зона — охраняемая зона, контролируемая шлейфом пожарной (охранно-пожарной) сигнализации и оборудованная действующими техническими средствами автоматического пожаротушения
(ГОСТ 26342-84*) ;

автономные — установки пожаротушения, автоматически осуществляющие функции обнаружения и тушения пожара Тушение пожара — процесс воздействия сил и средств, а также использование методов и приемов для ликвидации пожара
(ГОСТ 12.1.033-81) независимо от внешних источников питания Внешний источник питания — источник питания, расположенный вне корпуса автономного извещателя
(НПБ 66-97 Извещатели пожарные автономные. Общие технические требования. Методы испытаний) и систем управления;

автоматизированные — установки пожаротушения, автоматически обнаруживающие загорание, выдающие извещения о нем и приводящиеся в действие вручную;

ручные — только ручной способ приведения в действие.

По способу тушения установки пожаротушения Установка пожаротушения — совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества
(СП 5.13130.2009) делятся на:

объемные — установка создает не поддерживающую горение Горение — экзотермическая реакция окисления вещества, сопровождающаяся, по крайней мере, одним из трех факторов: пламенем, свечением, выделением газа
(ГОСТ 28157-2018) среду во всем объеме защищаемого помещения;

поверхностные — установка воздействует на горящую поверхность;

локально-объемные — установка создает не поддерживающую горение среду в части объема помещения, например в объеме, где расположена отдельная технологическая единица;

локально-поверхностные — установка воздействует на часть поверхности защищаемого помещения или отдельную технологическую единицу.

Важно отметить, что применение установок пожаротушения Установка пожаротушения — совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества
(СП 5.13130.2009) является одним из способов защиты людей и имущества от воздействия опасных факторов пожара Опасные факторы пожара — факторы пожара, воздействие которых может привести к травме, отравлению или гибели человека и (или) к материальному ущербу
(Федеральный закон от 22.07.2008 N 123-ФЗ.Технический регламент о требованиях пожарной безопасности) и ограничения последствий их распространения и воздействия.

В этой статье мы разобрали, что такое установки пожаротушения, как происходит их работа, и по каким видам они классифицируются. Более подробно о требованиях и основных параметрах установок пожаротушения мы расскажем в следующей статье.

По способу тушения установки газового пожаротушения делят

Система газового пожаротушения

В этой статье разберем – что такое газовое пожаротушение. Начинать надо с того, что требования к системам пожаротушения разные. Многое зависит от предназначения помещений или строений, от площади и этажности объектов, от вида технологического оборудования, установленного внутри помещений, от самой пожарной нагрузки. В последнем случае это количество горючих материалов, находящихся на объекте. Здесь не только сырье или готовая продукция, но и отделка поверхностей, имущества и обстановки в целом.

Поэтому для каких-то объектов лучше подходит водяное пожаротушение, в других используют порошковое, а где-то газовое. Последний вид хоть и известен давно, но на практике применяется нечасто. Отношение к нему предвзятое. Во-первых, газовые установки пожаротушения – удовольствие не из дешевых. Во-вторых, защищать ими можно объекты небольших площадей. Поэтому чаще всего автоматическое газовое пожаротушение используют на объектах, в которых присутствие этого типа обоснованно государственными нормами по пожарной безопасности. Или второй вариант – когда другие виды систем пожаротушения неэффективны, необоснованны и нецелесообразны по техническим или экономическим аспектам.

Классификация

Сегодня производители предлагают две разновидности системы:

Централизованная. В ее состав входят емкости, наполненные огнетушащим газом. Они располагаются в отдельном здании, которые называют станциями пожаротушения. От емкостей по помещениям разводят трубы, которые укомплектовываются специальными насадками. Через последние газ и будет подаваться в помещения при возникновении пожара.
Модульные. Это небольших размеров установки, в составе которых несколько газовых баллонов, наполненных огнетушащей смесью. Их обычно устанавливают прямо внутри помещения, для которого они и предназначены.

Можно в классификацию добавить раздел по способу пуска огнетушащих установок. Это электрические модели, механические, гидравлические, пневматические или комбинированные.

Объемное. Это когда газом заполняется весь пространственный объем объекта. Обычно такие установки используют в музеях, на складах, где хранятся ценности, в производственных помещениях с высокотехнологичной электронной аппаратурой.
Локальное (автономное). Это когда нет надобности заполнять газом все пространство охраняемого объекта. То есть по чисто техническим или экономическим аспектам это делать нецелесообразно или просто невозможно.

Добавим, что необходимость установки газового типа пожаротушения регламентируется действующими законодательными актами. К примеру, вот что написано в законе №123-ФЗ, а точнее, в статье 112. Автоматическое газопожаротушение должно обеспечить:

своевременное обнаружение возгорания;
включаться не сразу, а дать время на эвакуацию людей;
создать требуемую концентрацию огнетушащего вещества для эффективного тушения воспламенения.

При этом необходимо добавить, что газовое пожаротушение дополнительными системами от других разновидностей не отличается. То есть в его состав должны входить сигнализация и оповещение (звуковое, световое), дымоудаление и система определения пожарной обстановки. По сути, это полноценная система пожаротушения, только в ней используется в качестве огнетушащих веществ газовые смеси, а не вода или пена.

Кроме этого система автоматического газового пожаротушения должна снабжаться:

противопожарными преградами в виде ворот и дверей, люков, клапанов и экранов;
вентиляционные воздуховоды комплектуются пожарными клапанами, которые при возникновении пожара тут же должны закрыться;
на станциях газового пожаротушения должны присутствовать противогазы и средства первой медицинской помощи.

Как работает устройство газового пожаротушения

Основная задача системы газового пожаротушения – заполнить пространство защищаемого объекта инертным газом или смесью нескольких газов. Цель – вытеснить из него кислород, снизив концентрацию О₂ до значения меньше 12%. При таких условиях горение невозможно. При этом инертные газы не вступают во взаимодействие ни с одним из горючих материалов.

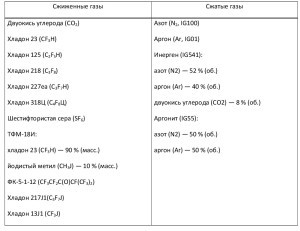

Теперь обобщим вопрос, какое огнетушащее вещество используется в установках газового пожаротушения. Имеется в виду газы:

Сжиженные. Это углекислота, хладоны (галон и метил) и шестифтористая сера (вот ее химическая формула – SF₆).
Сжатые. В основном азот и аргон. Реже аргонит или инерген. Последний – это смесь азота 52%, углекислоты – 8% и аргона – 40%.

Необходимо отметить, что все вышеперечисленные газы не являются токсичными, поэтому для людей никакой опасности не представляют. Они также не влияют на озоновый слой Земли. Так что по всем позициям это безопасные вещества.

Теперь о том, как производится пуск системы. Сегодня производители установок предлагают три способа:

Автоматический. Когда система срабатывает от установленных в помещениях датчиков сигнализации: тепловых, дымовых или световых.
Дистанционный. Включение производится вручную нажатием кнопки пуска, которая находится на пульте управления. Последний размещается или в диспетчерской, или на станции пожаротушения.
Местный. Это пуск от кнопки, которая непосредственно находится в защищаемом или соседнем помещении.

Кстати, надо добавить, что автоматический вариант в себя включает и два последних. Они называются дублирующими. Ими пользуются в тех случаях, если автоматика пуска дала сбой или нашлись другие причины.

Внимание! Срок эксплуатации автоматической газовой системы пожаротушения – 10 лет. Это при том, что она эксплуатируется в нормальных условиях, то есть при нормальной температуре, влажности и давлении.

Правила проектирования и монтажа

Сразу оговоримся, что проектированием систем газового пожаротушения должны заниматься специалисты. Важно понимать, что газовые установки подбираются под каждый объект по отдельности. При этом в расчетах учитываются:

площадь объекта,
объем,
назначение,
конструктивные особенности,
расположение путей эвакуации.

Важно понимать, что в эвакуационных маршрутах кислорода должно оставаться в достаточном количестве. Поэтому рассчитывают концентрацию огнетушащего газа в основных помещениях отдельно, внутри эвакуационных путей отдельно.

Сам расчет необходим, чтобы определиться с некоторыми параметрами системы тушения пожара. К примеру:

диаметр и длина трубопроводов;
скорость перемещения огнетушащих смесей;
время заполнения газом пространства защищаемого объекта;
давление внутри труб;
количество распыляющих насадок и прочее.

Уже на основе изготовленного проекта имеющая лицензию компания сделает монтаж газового пожаротушения. Основная сложность – это трубопроводы, которые раскидываются по объекту. Здесь важно четко провести трубы там, где положено. Даже небольшое изменение траектории установки повлияет на качество конечного результата. Обычно падает скорость перемещения ОТВ и снижается в трубах давление газа.

В таблице ниже показан расчет интенсивности подачи огнетушащего газа.

Монтаж оборудования газового пожаротушения – это установка его на фундаменты. Если разговор идет о локальных модификациях, то для них огораживается пространство, где хранятся баллоны с газом.

Пусконаладочные работы

Испытания и наладка системы проводятся перед первым пуском. А также через каждые пять лет. При испытаниях проверяют надежность работы установок, и проверяют все стыки на предмет возможных утечек газа. Если такие обнаружены, то недочеты срочно исправляют.

Обслуживание

Во-первых, надо сразу отметить, что принимаемая в эксплуатацию система фиксируется приказом руководителя объекта. В нем обозначается, кто будет ответственным за оборудование и систему в целом, а также делается ссылка на разработку инструкции по обслуживанию. В инструкцию входят обязанности обслуживающего персонала, дежурных, которые контролируют работу системы и ведут ее управление. В этом документе прописываются правила эвакуации работников при возникновении экстремальных ситуаций.

Техническое обслуживание – прерогатива сотрудников специальных компаний, у которых есть лицензии на проведение данного вида работ. Инженерно-технический персонал объекта ремонтировать установки газопожаротушения не имеют право. Это закреплено законодательством.

настройка оборудования под требуемые параметры огнетушащего газа;
замена комплектующих, приборов и узлов;
проверка давления внутри емкостей и баллонов, кстати, эти работы проводятся с определенной периодичностью, зафиксированной в технической документации, которая приходит в комплекте с сосудами;
восстановление нанесенных защитных покрытий труб и резервуаров.

Преимущества и недостатки

газовое пожаротушение является универсальным, потому что с его помощью тушат пожары разных классов: от «А» до «Е»;
газ проникает во все, даже самые труднодоступные места, отсюда и высокая эффективность;
при воздействии газовых огнетушащих смесей нет никакого ущерба материальным ценностям;
нет надобности после применения ОТВ производить сложную уборку помещений, нужно только включить вентиляционную систему, которая за считанные минуты удалит газ полностью;
высокая скорость тушения возгораний в независимости от величины пожара;
долгосрочная эксплуатация и установок, и систем.

Эффективность тушения огня

чтобы газ эффективно потушил пожар, требуется стопроцентная герметизация помещений, что на многих объектах практически невозможно;
эффективность пожаротушения падает при увеличении воздушного объема объекта;
высокая цена как объемных систем, так и модульных;
опасность, которую создают сосуды под высоким давлением, это касается и монтажа, и обслуживания, и применения.

Баллоны закачены под высоким давлением

Обобщение по теме

Надо отдать должное, что системы газового тушения пожаров с годами становятся востребованными. Если говорить о предыдущих десятилетиях. Это связано с тем, что такие установки более надежны и эффективны. К тому же появилось много объектов, где требуется сухая защита от огня. Потому что вода или пена портят все без разбора.

К таким объектам относятся предприятия, в которых установлены дорогостоящие электронные аппараты. Или склады, где хранятся важные документы. Стали больше пользоваться газовой защитой музеи, хранилища с ценностями. Особенно востребованы модульные конструкции. Они компактны, монтаж недорогой. Для небольшого склада это отличный вариант. Тем более, оборудование монтируются в защищаемом помещении.

По способу тушения установки газового пожаротушения делят

Типы установок пожаротушения и области их применения

Установки пожаротушения как одно из технических средств системы противопожарной защиты применяются там, где пожар может получить интенсивное развитие уже на начальной стадии.
Автоматическими установками пожаротушения (АУП) считаются установки пожаротушения, которые могут самостоятельно срабатывать при превышении контролируемым фактором (или факторами) пожара — температурой, дымом и др. — установленных пороговых значений для защищаемой зоны.
На рис.1 представлена обобщенная классификация АУП.

Система пожаротушения должна выполнять всего две функции:

♠ обеспечение сохранности жизни и здоровья людей;
♠ обеспечение сохранности материальных ценностей.

Однако, существующие типы систем пожаротушения выполняют эти функции с различной эффективностью:

Способы пожаротушения можно классифицировать по виду применяемых огнетушащих веществ (составов), методу их применения (подачи), назначению и т. д. Все способы подразделяются на поверхностное тушение (подача огнетушащих веществ непосредственно на очаг горения) и объемное тушение (создание в зоне пожара среды, не поддерживающей горение). Для поверхностного тушения применяют составы, которые можно подавать в очаг пожара на расстоянии (жидкостные, пены, порошки), для объемного тушения – вещества, которые могут распределяться в атмосфере защищаемого объема и создавать необходимую для этого концентрацию. Таковыми являются газовые и порошковые составы.

По способу приведения в действие установки пожаротушения подразделяются на ручные (с ручным способом приведения в действие) и автоматические, а по виду огнетушащего вещества — на водяные, пенные, газовые, аэрозольные, порошковые, паровые и комбинированные. Модульные установки пожаротушения состоят из одного или нескольких модулей, способных самостоятельно выполнять функцию пожаротушения, которые размещены в защищаемом помещении или рядом с ним и объединены единой системой обнаружения пожара и запуска.

Системы пожаротушения, как правило, проектируются и изготавливаются индивидуально для каждого конкретного объекта.

Установки пенного пожаротушения

Установки порошкового пожаротушения используют в качестве огнетушащего состава специальный порошок. Установка работают как по команде пожарной сигнализации, так и в автономном режиме. В первом случае время подачи огнетушащего вещества на всю защищаемую территорию не превышает 30-35 секунд после обнаружения опасности. Автономные установки чаще всего выбрасывают разовый заряд порошка и тушат пожар на начальной стадии в локальной зоне, для срабатывания им нужно «дождаться» повышения температуры окружающей среды.

Современные порошки допустимо хранить и применять при температурах до -50 градусов С, они не токсичны, мало агрессивны, достаточно дешевы и удобны в обращении. Единственный недостаток порошков — слеживаемость и ограниченный в связи с этим срок хранения. Кроме того, при подаче порошка в зону пожара не исключена полная потеря видимости, поэтому люди из помещения должны быть заблаговременно эвакуированы.

Наибольшее распространение установки пенного пожаротушения получили в энергетике и таких отраслях промышленности, как нефтедобывающая, химическая, нефтехимическая, нефтеперерабатывающая и металлургическая. Установки пенного пожаротушения отличаются от водяных наличием устройств для получения пены (оросители, пеногенераторы), а также наличием в установке пенообразователя и системы его дозирования. Остальные элементы и узлы по устройству аналогичны установкам водяного пожаротушения.
Выбор дозирующего устройства в установках пенного пожаротушения осуществляется в зависимости от конкретных особенностей защищаемого объекта, системы водоснабжения и типа установки (спринклерная или дренчерная). В настоящее время системы дозирования пенообразователя проектируют по двум основным схемам: с заранее приготовленным раствором пенообразователя и с дозированием пенообразователя в поток воды с помощью насоса-дозатора с дозирующей шайбой или с помощью эжектора-смесителя. Принцип работы пенной АУП с заранее приготовленным раствором пенообразователя заключается в следующем. Электрический импульс от щита управления подается на включение двигателя насоса подачи раствора и узла управления. Насос забирает раствор из резервуара (задвижка насоса нормально открыта), подает его в напорную линию и далее в распределительную сеть. Для периодического перемешивания раствора служит линия с нормально закрытой задвижкой. Пенные АУП с заранее приготовленным раствором пенообразователя и заполненными им трубопроводами менее инерционны, но вместе с тем имеют ряд существенных недостатков:

• срок хранения раствора пенообразователя значительно меньше срока хранения концентрированного пенообразователя;
• строительство резервуара для хранения пенообразователя является нерентабельным, если есть пожарный водопровод, который может обеспечить необходимый для пожаротушения расход воды;
• при использовании резервуаров большой емкости утилизация раствора пенообразователя значительно усложняется;
• пенообразователь не должен контактировать с бетоном, что требует покрытия внутренней поверхности железобетонных резервуаров эпоксидными мастиками. Это приводит к удорожанию установки и усложнению строительных и монтажных работ.

По указанным причинам в установках, требующих небольших объемов раствора пенообразователя, рационально иметь емкость с подготовленным раствором. В установках, требующих больших расходов огнетушащего вещества, более целесообразно хранить концентрированный пенообразователь и воду раздельно и использовать для их смешения дозирующие устройства.
У нас в стране оросители и узлы управления для водяных и пенных АУП выпускаются ЗАО ПО «Спецавтоматика» (г. Бийск Алтайского края) и фирмой «Лакита» (г. Москва). Широко представлены на российском рынке оросители и узлы управления зарубежных фирм VIKING и Grinnell.

Возможные способы пожаротушения

Применение установки оправданно:
Используют преимущественно в нефтехимической промышленности для тушения загораний легковоспламеняющихся и горючих жидкостей, в резервуарах горючих веществ и нефтепродуктов, расположенных как внутри, так и вне зданий, а также авиационных ангаров, складов растворителей, спиртов, отдельно стоящих аппаратов трансформаторов, трюмов кораблей и др. Общая информация: СНиП .

Использование установки неэффективно:
Не желательно использовать для тушения веществ, которые выделяют при контакте с пеной вредные вещества.

Установки водяного пожаротушения

Установки водяного пожаротушения используются для защиты от огня самых различных гражданских, промышленных, технических и других объектов. По конструктивному исполнению установки водяного пожаротушения подразделяются на спринклерные (СУВП), предназначенные для локального тушения пожаров, и дренчерные (ДУВП) — для тушения по всей территории или ее части. Они получили свое название от английских слов sprincle (брызгать, моросить) и drench (мочить, орошать). Конструктивно ДУВП отличается от СУВП видом оросителя, типом клапана, установленного в узле управления, и наличием самостоятельной побудительной системы для дистанционного и местного включений. Оросители (спринклерные и дренчерные) предназначены для распыления воды, распределения ее по защищаемой площади и создания водяных завес. Традиционные установки водяного пожаротушения имеют один недостаток — большой поток воды, который обеспечивает недостаточно эффективное тушение и, воздействуя на материалы, ценности или оборудование, причиняет им значительный ущерб.

Спринклерные установки включаются при повышении температуры, при этом струя распыленной воды подается в непосредственной близости от очага пожара. Узлы управления этих установок бывают «сухого» типа — для неотапливаемых объектов, и «мокрого» — для помещений, температура в которых в течение года не опускается ниже 0 градусов С.

Спринклерные установки в силу своей специфики — низкой чувствительности и независимости (полной или частичной) от пожарной сигнализации — более эффективны для защиты помещений, пожар в которых, скорее всего, будет развиваться быстро, с интенсивным тепловыделением (деревянное помещение и др.). Внешне оросители весьма разнообразны, что
позволяет использовать их в различных интерьерах.
Дренчерные системы «работают» по команде от извещателя, что позволяет ликвидировать пожар на более ранней стадии развития и быстро.

Возможные способы пожаротушения

Использование установки неэффективно:
Воду нельзя использовать для тушения веществ, которые выделяют при контакте с ней тепло, горючие, токсичные или коррозионно-активные газы. К таким веществам относятся некоторые металлы и металлоорганические соединения, карбиды и гидриды металлов, горячие уголь и железо. Водяные установки неэффективны для тушения легковоспламеняющихся и горючих жидкостей с температурой вспышки менее 90°С.

Установки пожаротушения тонкораспылённой водой

Различные способы пожаротушения позволяют наиболее эффективно использовать один из них в конкретных условиях. При выборе способа, по нашему мнению, необходимо руководствоваться следующими требованиями:

1. Высокая эффективность пожаротушения для конкретных материалов и помещений.
2. Минимальность воздействия на материалы и возможность полного устранения этого воздействия впоследствии.
3. Экологическая чистота и возможность присутствия людей при пожаротушении.
4 Дешевизна огнетушащего вещества.
5. Удобство и простота обслуживания системы при ее компактности.
6. Отсутствие жестких требований по степени герметичности защищаемых помещений.
7. Оптимальность системы для ее проектирования и монтажа.

Ни один из традиционных способов е отвечает большинству основных требований к системам пожаротушения приведенным выше.
Вот почему во всем мире в последние годы интенсивно разрабатываются новые технологии пожаротушения с использованием тонкораспыленной воды (ТРВ) (по англоязычной терминологии
«Hi-Fog»). В ней заложен иной принцип тушения водой: не создание на материале слоя воды, а ввод мелких капель непосредственно в пламя и на поверхность с последующим полным
испарением их и тем самым равномерное охлаждение поверхности.

Преимущества ТРВ становятся очевидными при диаметре капель менее 300 мкм, когда, кроме съема тепла от пламени и поверхности горящего материала, при испарении мелких капель
выделяется большое количество пара, что уменьшает объемную концентрацию кислорода О; и тем самым дополнительно подавляет горение. Мелкие капли сильно экранируют тепловое
излучение пожара и не позволяют развиваться новым очагам. Это позволяет локализовать очаг, что не достигается ни одним другим способом пожаротушения. Необходимо так-же отметить следующие важные преимущества ТРВ перед традиционными водяными системами:

1) возможность эффективно тушить ЛВЖ, что невозможно для традиционных водяных систем из-за разбрызгивания ЛВЖ при их использовании и тем самым увеличения площади пожара;

2) возможность тушения электроустановок под напряжением 36000 В с расстояния 1 м.

Дополнительное экологическое преимущество ТРВ, не свойственное другим огнетушащим средствам, заключается в способности облака распыленной воды поглощать (адсорбировать)
сажу, угарный газ (СО) и другие вредные газы и мелкие частички. Поэтому люди могут находиться в помещении в течение всего времени тушения ТРВ и осуществлять спасение и эвакуацию ценных предметов.

Автоматические установки водяного пожаротушения имеют один существенный недостаток – неэффективное использование струи воды, направленной в очаг горения.
Воды затрачивается гораздо больше, чем требуется непосредственно на тушение, так как часть струи стекает с горящих предметов, вследствие чего происходят пролив воды, порча материальных ценностей и другие неприятные последствия. Одним из простых и надежных путей устранения этого недостатка, а также повышения огнетушащей способности воды является применение при пожаротушении тонкораспыленной воды (ТРВ). Применяют установки пожаротушения ТРВ как модульного, так и централизованного типа.
Область использования установок пожаротушения ТРВ модульного типа ограничена небольшими помещениями из-за их высокой стоимости. Наиболее перспективным является применение централизованных установок пожаротушения ТРВ.

Их отличает высокая эффективность тушения и локализации пожара, что подтверждено огневыми испытаниями на модельных очагах пожара, время работы – 30 минут, низкий расход
воды, абсолютная безопасность для людей и автомобилей при тушении или ложном срабатывании, конкурентная стоимость. Мельчайшие частички воды обладают высокой проникающей и дымоосаждающей способностью, что усиливает огнетушащий эффект. Получают тонкораспыленную воду за счет значительного повышения давления на распылителях, перегрева воды и других средств.

Тонкораспыленной называют воду, полученную в результате дробления водяной струи на капли, со среднеарифметическим диаметром до 150 мкм. Автоматические установки пожаротушения тонкораспыленной водой могут быть как стационарными, так и модульными. В основном они применяются для поверхностного и локального (по поверхности) тушения очагов пожара классов А и В.

В последнее десятилетие началось применение установок пожаротушения тонкораспыленной водой, диаметр большинства капель которой составляет не менее 100 мкм. Они наиболее эффективны для тушения загораний водонерастворимых нефтепродуктов с температурой кипения ниже 100 °С. Установки применяются для пожаротушения в помещениях по всей расчетной площади, если их негерметичность не превышает 3%. В ряде случаев с помощью тонкораспыленной воды (диаметр капель от 50 до 70 мкм) можно осуществлять пожаротушение объемным способом. ООО «ГорПожБезопасность» разработаны и промышленно выпускаются специальные спринклерные оросители для тонкораспыленной воды «Аквамастер». В НИИ низких температур при МАИ создан ряд спринклерных и дренчерных мелкодисперсных оросителей, предназначенных для тушения пожаров классов А и В в замкнутых и полузамкнутых объемах. В России рядом организаций (НПК «Пламя» (г. Реутов Московской обл.), НПФ «Безопасность» (г. Санкт-Петербург), НИИНТ (г. Москва), Федеральным центром двойных технологий «Союз» (г. Дзержинский Московской обл.) ЗАО МЭЗ «Спецавтоматика» (г. Москва) и др.) были разработаны перспективные технологии получения тонкораспыленной воды для целей пожаротушения. На западе наибольшего успеха в создании аналогичных АУП добились фирмы Marioff Corporation Оу (Финляндия) (системы типа HI-FOG) и Securi-Plex (Великобритания), установки которых успешно прошли испытания в центре FMRS (США). Сравнительный анализ зарубежных и отечественных разработок показывает, что некоторые отечественные АУП значительно эффективнее зарубежных. Их расчет и проектирование производится на основе нормативно-технической документации предприятий-изготовителей.

Возможные способы пожаротушения

Применение установки оправданно:
Для ликвидации пожаров классов А и В. Защита складов, универмагов, помещений производства горючих натуральных и синтетических смол, пластмасс, резиновых технических изделий, кабельных каналов, гостиниц и т.д. Тонкораспыленная вода может применяться для тушения загораний водонерастворимых нефтепродуктов с температурой кипения ниже 100°С. Общая информация: СHиП .

Сравнение системы водяного пожаротушения и Установки ТРВ

Вода остаётся самым безопасным средством пожаротушения в помещениях с массовым пребыванием людей.
Система пожаротушения тонкораспыленной водой становится самым эффективным способом пожаротушения в любых помещениях.

ТОНКОДИСПЕРСНАЯ ВОДА (на выходе из установки ТРВ) РЕКОМЕНДОВАНА ЦЕНТРОМ по БЕЗОПАСНОСТИ КУЛЬТУРНЫХ ЦЕННОСТЕЙ Государственного научно-исследовательского института реставрации Министерства Культуры Российской Федерации.

Установки газового пожаротушения

В качестве огнетушащего вещества в последнее время все чаще используются современные хладоны, газовый состав «Инерген» и другие газы, образующие среду, пригодную для дыхания во время эвакуации людей (тем не менее при большой концентрации вещества людей необходимо эвакуировать). Технология тушения газом требует, чтобы помещение было
герметично закрыто. При хранении газа необходим щадящий температурный режим и контроль за утечкой, чтобы в нужный момент баллоны не оказались пустыми.

По способу тушения АУГПТ делятся на установки объемного и локального пожаротушения. При объемном пожаротушении огнетушащее вещество распределяется равномерно и создается огнетушащая концентрация во всем объеме помещения. Способ локального тушения основан на концентрации огнетушащего вещества в опасном пространственном участке помещения и применяется для тушения пожаров отдельных агрегатов и оборудования. Устройство установки локального тушения аналогично устройству установки объемного тушения. Однако разводка их распределительных трубопроводов выполняется не по всему помещению, а непосредственно над пожароопасным оборудованием. По способу пуска установки газового пожаротушения делятся на установки с электрическим и пневматическим пуском. По способу хранения газового огнетушащего состава (ГОС) АУГП подразделяются на централизованные и модульные установки. Централизованными АУГП называются установки, содержащие батареи (модули) с ГОС, размещенные в станции пожаротушения и предназначенные для защиты двух и более помещений. Основными объектами, на которых применяются установки газового пожаротушения, являются:

• электропомещения (трансформаторы напряжением более 500 кВ; кабельные туннели, шахты, подвалы и полуэтажи);
• маслоподвалы металлургических предприятий;
• гидрогенераторы и генераторы с водородным охлаждением ТЭЦ и ГРЭС (если используется технологическая двуокись углерода);
• окрасочные цеха, склады огнеопасных жидкостей и лакокрасочных материалов;
• моторные и топливные отсеки кораблей, самолетов, тепловозов и электровозов;
• лабораторные помещения, где используется большое количество огнеопасных жидкостей;
• склады ценных материалов (на пищевых складах следует применять азот и двуокись углерода);
• контуры теплоносителей АЭС (жидкий азот);
• склады меховых изделий (переохлажденная двуокись углерода);
• помещения вычислительных центров, машинные залы, пульты управления и др. (в основном хладон);
• склады пирофорных материалов и помещения с наличием щелочных металлов (жидкий азот);
• библиотеки, музеи, рхивы (в основном хладоны и двуокись углерода);
• ледогрунтовые хранилища замороженного газа (хладон);
• прокатные станы для получения изделий из лития, магния и т.д. (аргон).

В установках газового пожаротушения согласно НПБ 88-2001* применяются следующие газовые огнетушащие вещества (ГОТВ):

• двуокись углерода (СО2);
• хладон 23(CF3H);
• хладон 125(C2F5H);
• хладон 218(C3F8);
• хладон 227 (C3F7H);
• хладон 318Ц(С4F8Ц);
• шестифтористая сера (SF6);
• азот(N2);
• аргон (Ar);
• инерген: (азот 52% (об.), аргон — 40% (об.), двуокись углерода — 8 %(об.)). Также разрешены к применению регенерированные газовые огнетушащие составы-хладоны 114В2 (тетрафтордибромэтан -С2F4Br2) и 13B1 (трифторбромметан -СГ-ЗВг).

В России установки газового пожаротушения производят ЗАО «АРТСОК» , ЗАО «Московский экспериментальный завод Спецавтоматика», ТОО НПО «Пожарная автоматика сервис», ЗАО НПК «Противопожарная автоматика», ООО НПП «Скат», ООО «Технос-М+» Нижегородский филиал, ЗАО «Спецпожинжиниринг», ООО «Внедренческая фирма «Аспект».

Возможные способы пожаротушения

Применение установки оправданно:
Для ликвидации пожаров классов А, В и С по ГОСТ 27331 и возгораний электрооборудования под напряжением. Применяются для защиты вычислительных центров, телефонных узлов, библиотек, архивов, музеев, деньгохранилищ, ряда складов в закрытых помещениях, а также камер окраски, пропитки и сушки и др. Общая информация: .

Использование установки неэффективно:
Не применяют для тушения пожаров материалов, склонных к горению без доступа воздуха, самовозгоранию и (или) тлению внутри объема вещества (древесные опилки, хлопок, травяная мука, пенистая резина и др.), а также металлов (натрий, калий, магний, титан и др.), гидридов металлов и пирофорных веществ.

Установки порошкового пожаротушения

За последние 30 лет порошковое пожаротушение получило самое широкое применение в мировой практике, и в настоящий момент 80% огнетушителей являются порошковыми. К достоинствам таких огнетушителей относится высокая огнетушащая способность, универсальность, возможность тушить электрооборудование под напряжением, значительный температурный предел применения, отсутствие токсичности, относительная долговечность по сравнению с другими огнетушащими веществами, простота утилизации. Огнетушащая способность порошков в несколько раз выше, чем у таких сильных ингибиторов горения, как хладоны. Установки порошкового пожаротушения применяются для локализации и ликвидации пожаров классов А, В, С и электрооборудования. Огнетушащие порошки представляют собой мелкоизмельченные минеральные соли с различными добавками. В состав порошков также входят специальные добавки, которые препятствуют комкованию и слеживаемости порошка.

В настоящее время существуют радиоканальные модульные системы порошкового пожаротушения, для монтажа которых не требуется прокладка кабельных линий, что облегчает установку системы на эксплуатируемом объекте или там где закончена чистовая отделка.

Некоторые модели порошковых АУП и их конструктивные особенности

Модуль МПП-100 (ООО НТК «Пламя») — это высокоэффективное средство автоматического пожаротушения нового поколения, которое может функционировать (в зависимости от комплектации) как в автоматическом, так и в автономном (самосрабатывающем энергонезависимом) режиме. Различные варианты исполнения модуля МПП-100 (температура эксплуатации, взрывозащищенное исполнение и т.д.) позволяют устанавливать его почти на всех объектах, подлежащих защите в соответствии с требованиями НПБ 110-03. Площадь, защищаемая одним модулем МПП-100, составляет 40 м2. Модульные установки порошкового пожаротушения МПП «Буран-3М» (компания «Эпотос») предназначены для тушения и локализации пожаров твердых горючих материалов, горючих жидкостей и электрооборудования до 5000 В и, в зависимости от марки порошка, в производственных, складских, бытовых помещениях площадью до 42 м2. Установки можно объединять в сеть произвольной конфигурации для тушения пожара в помещении любой площади. Способ тушения локальный. Электропуск осуществляется импульсом тока не менее 100 мА, длительностью 0,1 с. Модуль порошкового пожаротушения МПП(Н)-4-КД-1-ГЭ (фирма «Факел») предназначен для тушения пожаров классов А, В, С и электроустановок под напряжением до 1000 В в промышленных, складских, административных помещениях, гаражах и т.д.. Масса огнетушащего порошка — 3,5 кг. Вытеснение порошка обеспечивается при срабатывании генератора низкотемпературного газа по команде теплового пожарного извещателя.
Модуль порошкового пожаротушения «Импульс-6» (разработка физического факультета МГУ им. М.В. Ломоносова, изготовитель ООО «СПБ») состоит из корпуса, содержащего огнетушащий порошок, источника рабочего газа (газогенерирующий элемент) и электровоспламенителя. Срабатывание модуля происходит от электрического импульса, подаваемого на электроды электровоспламенителя. Пуск в действие модуля может осуществляться автоматически, от источника электропитания с помощью специальных термочувствительных элементов или вручную. Масса огнетушащего порошка — 5,5 кг, защищаемая площадь – 20 м2.

Возможные способы пожаротушения

Применение установки оправданно:
Ликвидация пожаров классов А, В, С, D, в частности, при тушении проливов горючей жидкости или утечке газов из установок, расположенных на открытом воздухе или в помещении, а также нефтеналивных и перекачивающих сооружений, авиационных ангаров и т.п. Эффективны при тушении электроустановок под напряжением и загорания щелочных металлов и металлоорганических соединений. Общая информация о применении порошковых установок импульсного действия: .

Использование установки неэффективно:
Не применяют для тушения материалов, способных гореть без доступа воздуха, а также горючих материалов, склонных к самовозгоранию или тлению внутри слоя, изделий из древесины при высоких значениях пожарной нагрузки, водорода.

Недостатки порошковых систем пожаротушения: обладают прямым ингаляционным воздействием на человека, запрещена работа автоматических установок порошкового пожаротушения в помещениях с системами противодымной вентиляции.

Установки аэрозольного пожаротушения

В России в качестве огнетушащих веществ, альтернативных хладонам, достаточно широкое распространение получила новая разновидность средств объемного пожаротушения — твердотопливные аэрозолеобразующие огнетушащие составы (АОС) и автоматические установки аэрозольного пожаротушения (АУАП) на их основе. АУАП — установки пожаротушения, в которых в качестве огнетушащего вещества (ОВ) используется аэрозоль, получаемый при горении АОС.

В качестве огнетушащего вещества используют тонкодисперсный порошок, который образуется в результате горения аэрозолеобразующего состава. Их по понятным причинам нельзя применять в помещениях взрывоопасных категорий. Из-за повышения температуры, давления газовой среды и резкого уменьшения видимости люди должны заблаговременно, еще до
включения генератора аэрозоля, покинуть помещение. Впрочем сам по себе аэрозоль вредного воздействия на кожу человека и его одежду не оказывает, а его огнетушащая способность велика.

В состав аэрозоля входят инертные газы и высокодисперсные твердые частицы с величиной дисперсности, не превышающей 10 мкм. Основным элементом АУАП являются генераторы огнетушащего аэрозоля (ГОА) различных модификаций. В их корпусе размещается заряд специального состава, выделяющий при горении азрозолеобразующий огнетушащий состав, и пусковое устройство, служащее для приведения генератора в действие.

По способу приведения в действие ГОА подразделяются на генераторы с автономным действием и электрическим пуском. В АУАП применяется только электрический пуск, местный пуск АУАП не допускается. При проектировании установок ГОА должны быть приняты меры, исключающие возможность возникновения загораний от их применения. В последнее время были разработаны и приняты в производство модификации генераторов так называемого холодного аэрозоля. К ним относятся генераторы серии МАГ и некоторые генераторы серии «Пурга» (ФЦДТ «Союз»), «Габар» (ИЧП «Габар»), ГОА 40-72 (фирма «Интертехнолог»), ОСА (ООО НПФ «НОРД ЛТД»), АГС (АО «Гранит»), ряд модификаций генераторов серии «Вьюга» (ЦНКБ), «Теслат» (СКТБ «Технолог»), «Допинг» (фирма «Эпо-тос+»), ОП-517 (ИВЦ «Техномаш») и др.

Возможные способы пожаротушения

Использование установки неэффективно:
Не обеспечивают полного прекращения горения волокнистых, пористых и других горючих материалов, склонных к самовозгоранию и (или) тлению внутри слоя; технических веществ и их смесей, полимерных материалов, склонных к тлению и горению без доступа воздуха; гидридов металлов и пирофорных веществ; порошков металлов (магний, титан, цирконий и т.д.).

Автономные установки пожаротушения.

Первоначально необходимо уточнить, чем различаются автономные и автоматические установки пожаротушения. Во втором разделе НПБ 88-2001* автоматическая установка пожаротушения определяется как «установка пожаротушения, автоматически срабатывающая при превышении контролируемым фактором (факторами) пожара установленных пороговых значений в защищаемой зоне». Аналогичное определение приводится в п. 3.1.1.1 ГОСТ Р 51091-97. В п. 3.5 ГОСТ Р 50969-96 этот же термин определяется как «совокупность стационарных технических средств для тушения очагов пожара за счет автоматического выпуска ГОС (газового огнетушащего состава)».
Автономная установка пожаротушения, согласно НПБ 88-2001* …установка пожаротушения, автоматически осуществляющая функции обнаружения и тушения пожара независимо от внешних источников питания и систем управления». Аналогичные определения приводятся в НПБ 67-98 с уточнением, что установки порошковые. Из вышеизложенного следует, что автономная установка пожаротушения сама обнаруживает пожар и «принимает решение» о его тушении, не имея, в отличие от автоматической установки пожаротушения, внешних источников энергоснабжения и аппаратуры управления.

Наибольшее распространение получили автономные порошковые установки, в которых используются модули порошкового пожаротушения (далее МПП).
Зачастую и сами МПП считаются автономными установками пожаротушения. Так, в разделе 3 НПБ 67-98 сказано: «Единичный модуль, который имеет дополнительные функции обнаружения пожара и запуска, является автономной установкой…» Эта формулировка распространяется только на порошковые модули. А как быть с остальными аэрозольными, водяными и газовыми модулями? По нашему мнению, любой модуль, имеющий функцию обнаружения и запуска, должен считаться автономной установкой.
Основными составляющими автономных установок являются:

1. устройство обнаружения пожара и пуска, предназначенное для реагирования на контролируемый параметр и формирование сигнала на пуск огнетушащего вещества. В известных автономных установках данное устройство реагирует только на тепловые проявления пожара. К этим устройствам можно отнести: тепловой замок, огнепроводный шнур, инициирующий порошок, пожарные извещатели, вырабатывающие ЭДС в индукционной катушке, и ПИ с элементом питания. В случае если мощности недостаточно для запуска одного или группы модулей, а также для питания устройств оповещения и сигнализации, используются пиротехнические источники тока, повышающие или генерирующие электрическую энергию, либо аккумуляторные батареи.
2. устройство пожаротушения — устройство, в корпусе которого совмещены функции хранения и подачи огнетушащего вещества. Доставка огнетушащего вещества осуществляется путем использования энергии газообразующего вещества или сжатого газа.

Принцип действия автономных установок в следующем. При изменении или достижении в защищаемом объеме контролируемого параметра срабатывает автоматическое устройство запуска и выдается импульс, который через исполнительное устройство запускает один или несколько модулей пожаротушения. Если, как говорилось выше, мощности для запуска модуля/модулей недостаточно, то пиротехническое устройство или батарея вырабатывает более мощный электрический импульс и запускают необходимое количество модулей пожаротушения.
Во всех установках для доставки огнетушащего вещества к очагу пожара в одних случаях используется энергия сжатых газов, в других — энергия газообразующего порошка или продуктов горения аэрозолеобразующе-го составов. При этом между устройствами и элементами происходит обмен механическими, электрическими, химическими, гидравлическими, газодинамическими связями.
При необходимости автономные установки пожаротушения также могут приводиться в действие с помощью устройства ручного пуска, которое обычно входит в состав таких установок. Сигнал идет на запуск средств пожаротушения.
На рынке пожарной автоматики в результате развития новых средств пожаротушения, в частности автономных установок пожаротушения, появились приборы, осуществляющие функции оповещения в автономном режиме. Из вышеизложенного следует, что к автономным установкам пожаротушения можно отнести модуль или группу модулей, имеющих функции обнаружения и запуска в автоматическом режиме/в автоматическом и ручном режиме/в автоматическом и ручном режиме плюс функцию оповещения. Автономная установка — это частный случай автоматической установки пожаротушения, и различие между ними заключается в способе энергоснабжения и управления.

Основным узлом автономных установок является устройство обнаружения пожара и пуска (узел запуска в отдельных автономных установках пожаротушения предусмотрен как самостоятельная единица), которое предназначено для реагирования на контролируемый параметр и формирование сигнала на запуск огнетушащего вещества. В известных автономных установках данное устройство реагирует только на тепловые проявления пожара, к которым можно отнести:

• тепловой замок;
• огнепроводный шнур, инициирующий порошок;
• пожарные извещатели (ПИ), вырабатывающие ЭДС в индукционной катушке;
• ПИ с элементом питания.

В случае если мощности устройства запуска недостаточно для запуска одного или группы модулей, а также для питания устройств оповещения и сигнализации используется пиротехнические источники тока, повышающие или генерирующие электрическую энергию, либо аккумуляторные батареи.
Таким образом, устройства обнаружения и запуска можно классифицировать по принципу действия на механические, электрические, химические и комбинированные (см. схему).

Схема 1. Классификация устройств обнаружения и запуска по приведению в действие средств пожаротушения

При необходимости подавать сигнал на запуск автономных установок пожаротушения можно с помощью устройств ручного пуска («УРЗ-2», «УРЗ-3», «Ур-пик», «УСП-101-72-Э»), которые обычно входят в состав таких установок. То есть в данном случае управление установками осуществляется вручную из помещения пожарного поста, станции пожаротушения или защищаемых помещений.

Тот факт, что в выпускаемых сегодня автономных установках пожаротушения устройство обнаружения и запуска реагирует только на тепловые проявления пожара, вызывает у многих специалистов определенные сомнения в том, что пожар будет своевременно обнаружен и ликвидирован. А нормативных требований на время срабатывания устройств обнаружения и запуска автономных установок пожаротушения до сих пор не разработано. Поэтому для примера обратимся к нормативным документам на тепловые пожарные извещатели и спринклерные оросители.
Согласно НПБ 85-2000 время срабатывания максимальных тепловых пожарных извещателей может составлять от 58 до 1740 секунд. Временное значение зависит от класса извещателя и скорости повышения температуры при возникновении возгорания. Как указано в НПБ 87-2001, условное время срабатывания спринклерного оросителя может достигать 600 секунд в зависимости от температуры срабатывания оросителя.
Из приведенных выше примеров следует, что время обнаружения пожара по его тепловым проявлениям может исчисляться несколькими минутами. В настоящее время широкое распространение получили автономные дымовые пожарные извещатели, предназначенные для применения в качестве автоматических средств обнаружения возгорания и пожарной сигнализации в помещениях зданий и сооружений различного назначения (в том числе жилых) самостоятельно или в составе автономной системы пожарной сигнализации. Именно такое положение закреплено в НПБ 66-97.
Инерционность автономных дымовых пожарных извещателей не превышает 10 секунд. В связи с этим представляется весьма перспективным в устройствах обнаружения и запуска использовать автономные дымовые пожарные извещатели, учитывая, что дым является преобладающим фактором проявления пожара. Однако для повышения надежности обнаружения возгорания в ряде случаев целесообразно применять комбинированные устройства обнаружения, реагирующие на повышение температуры и дымообразование.

Сравнительная стоимость систем пожаротушения

Первый вопрос, который обычно волнует заказчика при выборе той или иной системы автоматического пожаротушения, – ее цена. Разумеется, это очень важный фактор, но важно
учитывать и то, что вы платите не за разрешение органов пожарного надзора на эксплуатацию объекта, а за реальное оборудование, от которого в случае применения потребуется не только надежно потушить пожар, но и причинить минимальный вред защищаемым материальным ценностям. В общем случае в порядке убывания стоимости системы автоматического
пожаротушения располагаются следующим образом:

• газовые системы пожаротушения;
• системы тонкодисперсной воды (системы тонкораспыленной воды);
• пенные системы пожаротушения и водопенные системы;
• водяные системы пожаротушения;
• аэрозольные системы пожаротушения;
• порошковые системы пожаротушения.

Однако следует обратить внимание на то, что при срабатывании систем автоматического пожаротушения примерно в этом же порядке возрастает степень их вредного воздействия на
материальные ценности. Так, самые дешевые системы пожаротушения – порошковые и аэрозольные имеют тот недостаток, что распыляемый в помещении порошок, являясь химически
активным, приводит к коррозии металла и различным видам деструкции пластика, резины, бумаги и других материалов. Очень вредно попадание порошка на кожу или в дыхательные пути. Это накладывает ограничения на объекты применения этих систем и предъявляет повышенные требования к их надежности и защите от ложного срабатывания. Достоинством систем является простота в инсталляции, так как они автономны. Рекомендуется их применять, например, в необслуживаемых или малообслуживаемых помещениях, где расположено энергетическое оборудование (подстанции, трансформаторные и т. п.). Их можно использовать также на складах, в небольших офисах, коттеджах, гаражах.

Системы газового пожаротушения причиняют минимум вреда материальным ценностям, но цена их выше, так как определяется специальными требованиями к автоматике и оповещению, к
герметизации помещения, необходимостью газо- и дымоудаления и эвакуации людей. Их используют для защиты библиотек, музеев, банков, вычислительных центров, небольших офисов.

Наибольшее распространение в настоящее время получили автоматические системы водяного пожаротушения, которые находятся в ценовом интервале между системами газового и
порошкового пожаротушения. Их используют на больших площадях для защиты складов, торговых и бизнес-центров, административных зданий, спортивных комплексов, гостиниц, предприятий, гаражей и автостоянок, банков, объектов энергетики, военных объектов и объектов специального назначения, жилых домов и коттеджей. Здесь, однако, необходимо учитывать возможность косвенного ущерба при пожаре или ложном срабатывании, когда включается подача воды.

Системы пенного пожаротушения дороже систем водяного пожаротушения, поскольку для них требуется дополнительное оборудование (например, пеногенератор и т. п.). Установками пенного пожаротушения защищают помещения или целые объекты по производству, переработке и хранению нефтепродуктов, спиртов, химических и других веществ, материалов и изделий, тушение которых водой неэффективно. Системы газового пожаротушения не имеют ограничений по материалам, подлежащим тушению. Практически нет таких ограничений и у пенных и водопенных систем пожаротушения, аэрозольных систем и систем тонкодисперсной (тонкораспыленной) воды. Существенные ограничения, однако, имеют системы водяного
пожаротушения.

Аэрозольные системы пожаротушения и системы тонкораспыленной воды автономны, тогда как другие системы предъявляют специальные требования к дополнительным коммуникациям и
энергоресурсам: системы газовые пожаротушения нуждаются в установках газодымоудаления, имеют специальные требования по автоматике и оповещению; системы пенного и водяного
пожаротушения и водопенные системы требуют запаса воды, энергопитания насосов и пеногенераторов, а кроме того, находятся под постоянным давлением.

В отличие от автоматических систем водяного пожаротушения и систем тонкодисперсной воды в случае использования систем газового, пенного пожаротушения и аэрозольного автоматического пожаротушения эвакуация персонала обязательна.

Сравнительная таблица для выбора системы автоматического пожаротушения
(oриентировочная стоимость защиты 100 кв.м.)

Сравнительные данные приведены по состоянию на 2010 год.

Ограничения по материалам, подлежащим тушению

Системы газового пожаротушения не имеют ограничений по материалам, подлежащим тушению. Практически нет таких ограничений и у пенного и водо-пенного пожаротушения, аэрозольных систем и систем тонкодисперсной воды (тонкораспыленной воды). Существенные ограничения, однако, имеют системы водяного пожаротушения.

Требования к коммуникациям и энергоресурсам

Электропитание всех систем автоматического пожаротушения осуществляется по I категории надежности. Аэрозольные системы пожаротушения и системы тонкораспыленной воды — автономны, в то время как другие системы пожаротушения предъявляют специальные требования по дополнительным коммуникациям и энергоресурсам:

системы газовые пожаротушения — газо-дымоудаление, герметичность защищаемых помещений, требования по автоматике и оповещению;
системы пенного пожаротушения и водо-пенные системы — запас воды или ее магистральный источник, энергопитание насосов и пеногенераторов;
системы водяного пожаротушения — запас воды или ее магистральный источник, энергопитание насосов.

Требования по эвакуации персонала, в отличие от автоматических систем водяного пожаротушения и систем тонкодисперсной воды, при использовании которых не требуется эвакуация персонала, в случае использования систем газового, пенного пожаротушения и аэрозольного автоматического пожаротушения эвакуация персонала обязательна.

Особенно важным является тщательный выбор фирмы–инсталлятора таких систем. Это подтверждается тревожными статистическими данными. Так, в 2001 г. на объектах,
оборудованных пожарной автоматикой, она сработала только в 32% случаях, и при этом в 11% случаев срабатывания установки пожарной автоматики свои функции не выполнили. В числе
причин возникновения отказов и неэффективной работы систем специалисты отмечают:

• ошибки при проектировании автоматических систем пожарной сигнализации и пожаротушения;
• недостаточно высокое качество работ, выполняемых предприятиями, осуществляющими производство и поставку компонентов систем автоматической пожарной сигнализации,
пожаротушения и огнетушащих веществ, и организациями, проводящими монтажные, пусконаладочные работы и техническое обслуживание.

Скачать:
1. Сафронов В.В. Выбор и расчет параметров установок пожаротушения и сигнализации — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту

В учебном пособии приведены теоретические сведения, методы расчетов автоматических установок пожаротушения, необходимые рекомендации по выбору типов пожарных извещателей и справочные данные.

2. Письмо от Главного государственного инспектора РФ по пожарному надзору в ДПСС МЧС России, региональные центры МЧС, 01.04.2013, о неправомерности применения положений НПБ 110-03 для зданий, построенных и реконструированных после 01.05.2009 — Пожалуйста Войдите или Зарегистрируйтесь для доступа к этому контенту

По способу тушения установки газового пожаротушения делят

Установки тушения пожаров: по способу тушения

Когда речь идет о стационарных системах пожаротушения, то обычно во главу угла ставится вопрос об огнетушащих веществах, их смесях или более сложных составах, используемых в водяных, аэрозольных, порошковых, пенных, газовых установках пожаротушения. Да, это крайне важный момент, прежде всего потому, что далеко не все локализующие, ликвидирующие очаги открытого огня виды АУПТ могут справиться с тлением; а также их подача в зону горения может привести к весьма негативным последствиям – взрыву при соприкосновении с активными металлами, дальнейшему распространению пожара.

Дополнительная информация про системы (установки) пожаротушения каждого вида:

Но, не менее сложный момент в том, каким способом/методом система пожаротушения борется с огнем в защищаемом помещении, т.е. постепенно сбивает пламя с поверхности, подобно водяным, воздушно-пенным, воздушно-эмульсионным огнетушителям; или ликвидирует его во всем объеме зоны горения, как углекислотные, хладоновые, порошковые ручные/переносные, передвижные/возимые устройства пожаротушения.

Подробнее про каждый вид огнетушителя и классификацию: читайте по ссылке

Чтобы понять, стоит разобраться в том какие системы и установки тушения пожаров относятся к объемным, а какие к поверхностным по способу локализации/ликвидации очага пожара; и могут ли сочетаться эти способы для разных видов автоматического оборудования.

Объемное тушение

Прежде всего необходимо обратиться к государственной нормативно-технической базе по ПБ. Так, в ст. 45 «Технического регламента о требованиях ПБ» (Федерального закона РФ № 123-ФЗ в редакции от июля 2017), устанавливающей квалификацию установок пожаротушения, указано, что все стационарные установки тушения пожара, независимо от того, в каком режиме работают – в автоматическом/автоматизированном, в автономном или ручного пуска; а также вида используемого огнетушащего вещества, относятся к одному из типов по способу пожаротушения – к объемным, поверхностным, локально-объемным или локально-поверхностным.

И также указывается, что все буквально – от типов установок ликвидации/локализации очагов открытого огня/тления, видов огнегасящих веществ до способов тушения определяется специалистами проектных организаций, разрабатывающих рабочую документацию систем АУПТ; с учетом, того чтобы при этом жестко выполнялись следующие условия:

Применялись/реализовывались современные эффективные технологии пожаротушения с оптимальной инерционностью, минимальным вредным воздействием на защищаемое оборудование, отделку, обстановку помещений; товароматериальные ценности, находящиеся в них.
Побудительная система АПС с различными, в т.ч. комбинированными пожарными извещателями, входящая в их состав, должна обеспечить срабатывание установок за время, не превышающее критический период начальной стадии развития очага пожара.
Обязательно обеспечивалась необходимая интенсивность орошения/расход огнегасящего агента на единицу площади/объема – воды, пены/порошка, газа, аэрозоля.
Локализация развития пожара до прибытия пожарных подразделений или его полная ликвидация.
Надежность функционирования оборудования установок автоматического пожаротушения.

Возможные варианты способа пожаротушения, подходящего по нормам для выбранного вида огнетушащих веществ, смесей/составов, выбирают по данным НПБ 88-2001*, устанавливающих правила проектирования установок АПС/систем АУПТ; исходя из следующего:

При объемном способе пожаротушения обеспечивается создание среды, не поддерживающей реакцию/процесс горения во всем пространстве/объеме помещения здания или сооружения, которое защищает данная АУПТ.
При поверхностном способе пожаротушения огнетушащее вещество непосредственно воздействует на плоскость/отметку пола, розлива ЛВЖ/ГЖ; верхний ряд товароматериальных ценностей, расположенных, складированных на стеллажах, поддонах, в штабелях хранения; на корпуса технологических установок, аппаратов.
Локально-объемные АУПТ действуют огнетушащим составом только на некоторую часть объема защищаемого помещения и/или на одну технологическую установку, аппарат или комплекс оборудования.
Локально-поверхностные установки воздействуют ОТВ только на определенную площадь помещения, а также обвалования вокруг одной единицы технологического оборудования, в т.ч. на нее.

К объемным по способу тушения относятся следующие виды/типы АУПТ:

Пенные установки пожаротушения, генерирующие пену средней или высокой кратности.
Установки газового пожаротушения, независимо от типа огнетушащего вещества в них.
Порошковые установки пожаротушения с порошком общего назначения в качестве огнегасящего агента.
Автоматические установки с огнетушащим аэрозолем.
Комбинированные установки пожаротушения, предназначенные для тушения по объему.

Информация по каждому виду установок тушения пожаров приводится в начале статьи по ссылкам.

Все они в состоянии за требуемый нормами, подтвержденный расчетами, натурными испытаниями и опытом использования период заполнить ОТВ весь объем защищаемых объектов, тем самым прекратив в них процесс горения. Такой способ пожаротушения в том числе эффективен при борьбе с очагами пожаров в производственных участках, цехах, технологических сооружениях промышленных предприятий, имеющих категорию по взрывопожарной опасности А, Б.

При выборе объемного способа пожаротушения, проектировании АУПТ следует учитывать, что его рекомендовано использовать в тех случаях/ситуациях в защищаемых помещениях, зданиях или технологических/инженерных сооружениях, когда несущие конструкции зданий, внутренние ограждающие элементы – перекрытия, этажерки, галереи, переходы/трапы, лестницы; а также установленное в них технологическое, складское оборудование довольно на большой суммарной площади полностью или частично экранирует возможность подачи выбранных видов огнетушащих веществ без потерь непосредственно на горящую поверхность очага пожара.

Поверхностное тушение

К ним прежде всего относятся водяные установки пожаротушения, смонтированные внутри общественных, зданий сооружений, производственных участков, цехов промышленных установок. Установленные на их распределительных трубопроводах спринклерные, дренчерные оросители обеспечивают только поверхностное покрытие всей площади защищаемого помещения.

Это вызвано тем, что вырабатываемые такими АУПТ немалые количества воды со специальными добавками или без них в силу ее физико-химических свойств, размера, образовавшихся в результате распыления капель, очень быстро под воздействием земного притяжения оказываются на поверхности пола этажа, отметки здания, технологического сооружения; не в состоянии успеть распределиться по всему объему/пространству защищаемого помещения.

Точно так же ведет себя пена низкой/средней кратности, генерируемая пенными установками пожаротушения, предназначенными для тушения производственных, складских площадей, в т.ч. высотных стеллажных конструкций, возможного розлива горючих жидкостей внутри обвалования, приямков вокруг технологических аппаратов, установок, находящихся внутри защищаемых зданий, сооружений.

По горящей поверхности товароматериальных ценностей, розливам ЛВЖ/ГЖ работают также автономные модули/стационарные системы порошкового подавления очагов пожаров, выбрасывающие порошок общего или специального назначения в зону горения по площади.

Локально-объемное тушение

Это более избирательные по сравнению с объемными системами АУПТ установки тушения пожаров, работающие, как правило, только по небольшому пространству вокруг защищаемого пожароопасного технологического оборудования. В этом качестве возможно использование следующих видов установок пожаротушения:

Пенных с генерацией огнетушащей смеси высокой и средней кратности.
Модульных установок газового пожаротушения.
Автономных порошковых установок.
Систем пожаротушения тонкораспыленной водой.

Последний способ довольно нов, но успешно используется, в т.ч. потому, что он наиболее безопасен для людей, находящихся в помещениях, оборудованных системами АУПТ; а его применение наносит минимальный ущерб отделке помещений, обстановке, имуществу.

Локально-поверхностное тушение

К ним относятся все водяные системы АУПТ, выдающие обычными/специальными дренчерными, спринклерными оросителями как мелкораспыленную, так и тонкораспыленную воду с добавками/без добавок; установки пенного пожаротушения, формирующие насадками пену низкой/средней кратности; порошковые установки с ОТВ общего/специального назначения.

Локально-поверхностный способ пожаротушения, заключающийся в направлении огнетушащего агента непосредственно в зону горения, в результате чего быстро сбивается пламя; немедленно прекращается доступ О₂ к поверхностному горящему слою твердых, жидких материалов; резко снижается температура, следовательно, полностью прекращается процесс горения; ничем не отличается от поверхностного способа ликвидации огня, лишь только ограничен возможностями используемого оборудования нескольких видов/типов АУПТ, площадью надежно защищаемой поверхности.

В целом локальные способы автоматического пожаротушения как по объему, так и по площадям используют в тех случаях, когда защита всего помещения с помощью АУПТ технически невозможна, затруднена или связана с излишними затратами, что подтверждено расчетами технико-экономического обоснования. Тогда локально-поверхностные/объемные установки, надежно защищающие от возможного пожара только отдельные производственные участки, агрегаты, станки, конвейеры, тракты подачи сырья, топлива или другое технологическое оборудование, эффективны как с инженерной, так и с экономической точек зрения.

По способу тушения установки газового пожаротушения делят

Газовое пожаротушение: устройство, принцип работы, виды

Газ не оставляет следов! Это физическое свойство хорошо описывает сферу применения автоматических установок газового пожаротушения на объектах, где важно сохранить защищаемое от пожара оборудование и имущество, а также исключить негативные последствия воздействия огнетушащего вещества (вода, порошок, аэрозоль). В этой статье мы рассмотрим всё, что нужно знать про газовое пожаротушение!

Историческая справка

Уже более 100 лет во всем мире применяются системы пожаротушения с газовыми агентами. А началось все с получения Максимом Фарадеем сжиженной двукоси углерода (СО2) в 1823 году.

До сих пор углекислота используется на промышленных объектах для эффективного тушения. Только 2011 году с вводом поправок в СП 5.13130.2009 исключили применение СО2 на объектах с массовым пребыванием людей (свыше 50-ти) и в помещениях, которые не могут быть покинуты людьми до начала тушения.

В качестве хорошей альтернативы хладоны начали применять уже в начале 20-го века. Хладоны 104, 1001, 1301, 114В2 отлично справлялись с возгоранием, но были небезопасны для человека и экологии, что в последующем ограничило или запретило их применение в том числе и на законодательном уровне многих стран.

В последние десятилетия активно используется новое поколение хладонов (125, 227еа, 318Ц, 23). При правильном применении они не опасны для человека, а также не разрушают озоновый слой. Самой последней разработкой в области газового пожаротушения является Хладон ФК-5-1-12.

Оборудование и области применения

Система газового пожаротушения представляет собой совокупность оборудования, в которой для борьбы с пожаром используются газовые огнетушащие составы: сжиженные газы (СО2, хладоны) и сжатые газы (инерген, аргонит, азот, аргон). Состоит из модуля, оснащенного устройствами пуска, трубопровода и насадков (см. также обзор насадков для систем газового пожаротушения, классификация и расположение).

Модуль газового пожаротушения состоит из баллона, запорно-пускового устройства, сифонной трубки и пусковых устройств (электрическое, пневматическое, ручное).

Модули газового пожаротушения

Рассмотрим несколько примеров модулей пожаротушения.

УГП 30-Х-12

Устройство газового пожаротушения типа УГП 30-Х-12 – совокупность элементов (сосуд, запорно-пусковое устройство, распылительное устройство), которая совмещает в себе функции для длительного хранения и подачи газового огнетушащего вещества с тепловым или электрическим запуском. Подходит для пожаротушения электрических шкафов, серверных шкафов (в том числе в ЦОД), стоек, станков.

30 – рабочее давление, кгс/см2;
Х – объем устройства: 1 л, 6 л, 12 л;
12 – диаметр выходного отверстия запорно-пускового устройства, мм.

МПА 60-Х-50

Модуль газового пожаротушения семейства МПА 60-Х-50 – совокупность элементов (баллон, запорно-пусковое устройство, сифонная трубка), которая совмещает в себе функции для длительного хранения и подачи газового огнетушащего вещества при формировании командного импульса на исполнительное устройство модуля. Один тип модуля на несколько ГОТВ (Хладон 125, Хладон 227еа, Хладон ФК-5-1-12), проверенное годами решение. Три вида запуска: электрический, пневматический, ручной.

60 – рабочее давление, кгс/см2;
X – объем модуля, доступны варианты на 100 л, 125 л, 150 л;
50 – диаметр выходного отверстия запорно-пускового устройства, мм.

Несколько модулей, соединенных общим коллектором, образуют батарею газового пожаротушения.

Труборовод системы пожаротушения

Еще одна важная составная часть любой системы газового пожаротушения – трубопровод. Рабочее давление в трубопроводе может достигать 300 бар. Свод правил СП 5.13130.2009 чётко предписывает использовать толстостенные холоднодеформированные или горячекатаные трубы по ГОСТ. Также обязательно нужно делать прочностной расчёт труб на используемое давление в системе, чтобы толщина стенки оказалась достаточной.

Виды фитингов, типы тройников, виды соединения, а также порядок испытания трубопровода подробно рассмотрены в этой статье.

Принцип действия газового пожаротушения

Газовое пожаротушение осуществляется по следующему принципу: в помещение с возгоранием под давлением из модуля пожаротушения по трубопроводам через насадки подается газовое огнетушащее вещество (ГОТВ). В зависимости от типа газа используется один из механизмов тушения (изоляция, охлаждение, ингибирование, снижение уровня кислорода) или их комбинация.

Защищаемые помещения оснащены датчиками (дыма, тепла), они передают сигнал о начавшемся возгорании на приемно-контрольный прибор. После получения сигнала прибор управления запускает алгоритм пожаротушения. Включается оповещение, отключается вентиляции и технологическое оборудование, после небольшой задержки происходит запуск газовой установки пожаротушения.

В зависимости от типа газового агента время тушения составляет не более 10-ти или 60-ти секунд.

Газовые огнетушащие вещества

Газовые составы обедают совокупностью свойств, позволяющих прекратить возгорание. Они подразделяются на разбавители (СО2, Инерген и другие сжатые газы), снижающие уровень кислорода и ингибиторы (хладоны), химически замедляющие скорость горения.

Выбирая газовое огнетушащее вещество для системы пожаротушения необходимо руководствоваться экономической целесообразностью, безопасностью для человека и экологии, последствиями контакта с защищаемым имуществом.

Краткие характеристики популярных ГОТВ

СО2 (жидкая углекислота) – одно из первых и по-прежнему популярных газовых огнетушащих веществ. Особенности:

низкая цена;
безвредность для экологии;
высокий процент распространения.

Сжиженная углекислота – родоначальник газовых агентов, применяется уже более ста лет по всему миру. С вводом поправок в СП 5.13130.2009, необходимо исключить его применение на объектах с массовым пребыванием людей (свыше 50 человек) и в помещениях, которые не могут покинуть люди до запуска автоматической установки газового пожаротушения.

Хладон 125

Хладон 125 (пентафторэтан) – это наиболее распространенное огнетушащее вещество. Основные преимущества:

самый дешевый газ;
высокий процент применения;
хорошая термическая стабильность (900 С).

На протяжении нескольких десятков лет традиционно применяется в системах газового пожаротушения. Имеет наибольшую распространенность среди хладонов на территории Российской Федерации, за счет низкой цены. Однако при его использовании необходимо соблюдать меры предосторожности, чтобы исключить его опасное воздействие на обслуживающий персонал.

Хладон 23

Хладон 23 (трифторметан) – это один из безопасных газовых огнетушащих веществ (ГОТВ). Преимущества:

воздействие на человека – безвреден;
наименьшая огнетушащая масса среди хладонов;
постоянный контроль массы ГОТВ.

Как и углекислота, хранится в модулях газового пожаротушения под давлением собственных паров. Это объясняет низкий коэффициент заполнения модуля (0,7 кг/л) и высокую металлоемкость и сложность (из-за наличия весовых устройств) установок газового пожаротушения на его основе. Несмотря на все недостатки и ограничения, данный агент достаточно широко распространен на территории России.

Фторкетон ФК-5-1-12 или «сухая вода»

Фторкетон ФК-5-1-12 («сухая вода) – это последнее поколение газовых огнетушащих составов (ГОТВ) для систем пожаротушения. Основные преимущества:

безвреден для человека и экологии;
коэффициент заправки в модуль газового пожаротушения – 1,2 кг/л;
возможна заправка на объекте.

Применяется в системах пожаротушения уже более десяти лет на объектах с высокими требованиями по безопасности для обслуживающего персонала. Был разработан известной американской компанией, как альтернатива ограниченным к применению хладонам. Наиболее известен под названием «сухая вода» и фторкетон ФК-5-1-12. Газ получил широкое распространение по всему миру, в том числе и на территории России. Основными сдерживающими факторами, ограничивающими рост дальнейшего внедрения, является зарубежное производство и внешнеполитическая обстановка.

Хладон 227еа (гептафторпропан)

Хладон 227еа (гептафторпропан) – это одно из безопасных огнетушащих веществ (ГОТВ). Основные характеристики:

влияние на человека: безопаснен для людей;
коэффициент заправки в модуль газового пожаротушения: 1,1 кг/л;
высокая диэлектрическая проводимость.

Газовое огнетушащее вещество является озонобезопасным и не подпадает под действие монреальского и киотского протоколов, ограничивающих применение бром и хром содержащих агентов. Применяется в автоматических установках газового пожаротушения согласно таблице 8.1 СП 5.13130.2009. Может использоваться на объектах с массовым или постоянным присутствием людей, при этом огнетушащая концентрация не должны превышать нормативную более чем на 25%. Уступает другим ГОТВ по термической стабильности (600° С).

Хладон 318Ц

Хладон 318Ц – достаточно редкое газовое огнетушащее вещество (перфторциклобутан, C4F8). Отличительные черты:

безопасен для человека;
коэффициент заправки в модуль газового пожаротушения – 1,2 кг/л;
безвреден для экологии.

Игмер, как его иногда называют, относительно редко применяется в установках газового пожаротушения. По своим свойствам наиболее близок к аналогу Хладону 227еа, немного проигрывая ему по безопасности для человека и экологическим параметрам. Практически все производители систем газового пожаротушения могут заправлять его в модули ГПТ. Но применяется он крайне редко, так как есть альтернативные хладоны, более доступные по цены и имеющие лучшие технические характеристики.

Инерген

Инерген – это смесь инертных огнетушащих веществ. Плюсы:

безопасен для человека;
производится в России;
безвреден для экологии.

Получается путем смешения инертных газов: углекислота (8%), азот (40%) и аргона (52%). В отличие от хладонов не вступает ни в какие химические реакции при попадании в очаг возгорания, а справляется с ним за счет резкого снижения уровня кислорода. Получил широкое распространение в западных странах, на территории России сейчас применяется редко, за счет высокой цены и наличия более дешевых аналогов.

АКВАМАРИН

АКВАМАРИН – это новейшее поколение жидких огнетушащих веществ, разработанных в России. Достоинства:

безопасен для человека;
низкая цена;
безвреден для экологии.

АКВАМАРИН применяется в модульных установках пожаротушения тонкораспыленной водой. Эффективный состав комбинированного действия. При тушении им происходит изоляция кислорода от зоны горения, исключается тление за счет охлаждения поверхности и образуется защитная пленка предотвращающее повторное возгорание. Состав разработан компанией «АФЕС», как экономичное жидкое огнетушащее вещество, безвредное для персонала, имущества и экологии. Хранится и выпускается из модульных установок пожаротушения тонко распыленной водой (МУПТВ). При выпуске образует высокодисперсную пену, которая разлагается под действием микроорганизмов, находящихся в окружающей среде, не оставляя следов.

По способу тушения установки газового пожаротушения делят

Какие бывают виды систем пожаротушения? Классификация установок по способу тушения и иных

Для безопасного функционирования любого крупного предприятия обязательным условием является наличие средств пожаротушения. Нормы и регламенты МЧС разъясняют основополагающие моменты, касающиеся оснащения зданий и помещений специальными техническими средствами борьбы с огнем. Существуют несколько классификаций и видов противопожарных технических средств, которые помогают локализовать и ликвидировать возгорание за кротчайшие сроки.

По типу инвентаря системы пожаротушения классифицируют на три вида:

1. Первичные огнетушащие инструменты. Сюда относят песок, воду и стандартные огнетушители. К их помощи прибегают на начальной стадии возникновения возгорания в качестве оперативного способа реагирования.
2. Передвижное (мобильное) противопожарное оборудование. Используются зачастую для тушения нескольких очагов огня. В данном случае используются переносные огнетушители, специальный транспорт и мотопомпы.
3. Комбинированные системы. Данный способ борьбы с возгоранием применяется при автоматическом срабатывании сигнализации в системе. Сюда входит различный комплекс стационарных устройств.

По способу активирования противопожарные системы подразделяют на два типа:

1. Ручные. Запуск и функционирование происходит только после осуществления определенных механических действий со стороны человека.
2. Автоматические. Системные элементы срабатывают автоматически при возникновении первых признаков возгорания или при появлении задымления. Установка такого оборудования производится в обязательном порядке на тех предприятиях, где потушить пожар ручными средствами, в случае возникновения его очагов, является проблематичным.

В зависимости от характеристики горючей среды выбирают и соответствующие средства тушения.

Обычные твердые горючие материалы, такие как уголь, дерево, резина, бумага и текстиль поддаются тушению любыми огнетушащими средствами (самым простым считается вода).
Горючие жидкости и плавящиеся материалы, такие как лак, мазут, бензин, спирт, синтетические вещества возможно потушить распыленной водой и пеной, в составе которой содержатся галогеналкилы.
Водородные соединения, углеводороды и ацетилен возможно потушить газовыми составами, инертными разбавителями, галогеноуглеводородами, порошками и охлажденной водой.
Сплавы металлов из калия, натрия, магния и алюминия охлаждают спокойной подачей порошковых веществ.
Хладонами и углекислотой тушатся электрические системы, находящиеся под напряжением.

В качестве материалов для тушения служат следующие составы: вода и водные растворы солей, пена вперемешку с водой, инертные разбавители, хладоны, комбинированные составы, порошки и аэрозольные составы.

1. Поверхностные. Это преимущественно водяные установки, смонтированные внутри помещения, здания, производственного участка, цеха промышленных объектов. Для тушения производственных, складских и высотных стеллажных конструкций применяют пену низкой или средней кратности. Автономные модули, работающие с порошковыми составами, применяются на горящих поверхностях товароматериальных ценностей.
2. Локально-поверхностные. В качестве материала тушения выступает мелкораспыленная и тонкораспыленная вода, пена низкой и средней кратности и различные порошкообразные составы.
3. Объемные. К объемным способам пожаротушения следующие установки: пенные, газовые, порошковые, аэрозольные и комбинированные на основе хладонов. В последнее время активно стали применяться газоаэрозольные составы, которые при возгорании образуют твердотопливные аэрозолеобразующие составы.
4. Локально-объемные. Для тушения применяют пенные установки с генерацией смесей высокой и средней кратности, модульные объекты газового наполнения, автономные порошковые установки и системы пожаротушения тонкораспыленной водой.

Поверхностные установки пожаротушения осуществляют подачу средств тушения непосредственно в очаг возгорания. На распределительных трубопроводах устанавливаются спринклерные и дренчерные оросители, которые осуществляют только поверхностное покрытие всей площади огнетушащим составом.
Локально-поверхностные направляют огнетушащий агент напрямик в зону горения, за счет чего происходит незамедлительное тушение пожара. При их активизации резко снижается температура в помещении. Происходит это за счет перекрытия доступа кислорода в замкнутое пространство.
Объемные установки создают среду во всем пространстве/объеме помещения, при которой процесс горения становится невозможен.
Локально-объемные осуществляют воздействие на некоторую объемную часть площади защищаемого помещения, либо же на конкретную технологическую установку, аппарат или комплексную часть оборудования.

Для устранения возгорания применяют непосредственно воду. Система водного пожаротушения состоит из трубопроводов, оросителей и насосов. Применяется на крупных предприятиях, таких как паркинги, спорткомплексы, производственные предприятия.

Водяные системы пожаротушения могут быть трех видов:

1. Спринклерные. Представляют собой трубопровод со множеством встроенных разбрызгивателей.
2. Дренчерные. Вода подается с внешнего пультового сигнала. Устройство монтируется под потолком или в дверном проеме.
3. Дренчерные тонкоструйные. Тонкораспыленная вода медленно опускается на горящую поверхность, и за счет образования влаги источник огня ликвидируется.

Порошковое оборудование применяется во всех общественных и административных зданиях. Превышение температуры до определенного показателя дает сигнал о вытеснении порошка из коллектора в помещение. При этом образуется густое облако, которое накрывает огненный источник и охлаждает поверхность. Порошковые установки бывают модульными или с централизованным управлением.

У порошкового оборудования есть некоторые недостатки, такие как слабая проникающая способность порошка, сильное снижение видимости и затруднение дыхания находящихся в помещении людей.

Система включает в себя специальный баллон с каналом подачи сжатого или сжиженного газа, пульт управления и техническое оборудование. При возгорании соответствующий сигнал поступает от датчика, на что молниеносно реагирует баллон, из которого выбрасывается под давлением негорючий газ. Концентрация кислорода в помещении снижается и горение прекращается.

Положительными качествами газового оборудования пожаротушения можно назвать:

высокую скорость тушения огня;
большой захват площади;
легкое удаление отработанного газа после окончания работы системы и отсутствие каких-либо повреждений после нее.

высокая стоимость монтажа и обслуживания;
а также некоторая степень токсичности используемого вещества.

Пена в таких установках образуется только после непосредственного запуска оборудования и выброса инертного газа (вода и пенообразователь). Их соединение производится в пожарном стволе устройства. Транспортировка легкого вещества удобна и выгодна при эксплуатации.

За основу берется тонкодисперсионная порошкообразная масса, которая в процессе срабатывания сигнала возгорания преобразуется в пламя-гаситель – аэрозоль. Происходит своеобразная химическая реакция сжигания твердых составов, в результате этого образуются твердые частицы и горящие газы. Эта смесь на выходе равномерно покрывает все пространство помещения своеобразной аэрозольной пленкой, что не позволяет проникнуть внутрь кислороду и пламя быстро тухнет.

Существенным недостатком аэрозольных систем пожаротушения можно назвать создаваемый ими парниковый эффект в помещении. Происходит это из-за выброса пара, который мешает беспрепятственной эвакуации людей.

Системы пожаротушения могут быть следующих видов:

Модульные. В таких установках тушащее вещество помещается в специальный модуль, который оснащен стартером для запуска и небольшой цистерной. Количество действующего вещества зависит от площади помещения, в которое устанавливается система и от способа крепления самих модулей. Модульные системы могут объединять в себе разнотипные и многофункциональные узлы. Это позволяет эффективно и в самые сжатые сроки побороть любое возгорание.
Агрегатные. Установки хранят рабочее огнетушащее вещество в общем резервуаре, а количество его подачи выбирается только исходя от объемов помещения.

Далее приведена классификация систем тушения пожаров по виду используемого огнетушащего вещества, назначение и особенности каждого типа установки:

Охлаждающие. Вещества снижают температуру очага возгорания и нейтрализуют дальнейшее распространение пламени. Сюда относят воду и углекислоту в твердом состоянии.
Изолирующие. Перекрывается доступ воздуха к очагу возгорания, вследствие чего пламя тухнет и больше не распространяется по открытому пространству. Изолирующими выступают сыпучие вещества, которые воспрепятствуют горению (листовые негорючие материалы и воздушно-механическая пена).
Разбавляющие. Позволяют разбавлять жаркую среду до такой степени, что теряются свойства горения. Такими веществами служат водяной пар, азот, углекислый газ и распыленная вода.
Легкоиспаряющиеся. Отнимается энергия у очага горения и переводится на испарение жидкости. Температура в области возгорания резко снижается и огонь потухает. Сюда относят любые жидкости. Двуокись углерода, азот аргон и другие газы быстро улетучиваются после воздействия на область возгорания.
Порошкообразные. Негорючие порошки за счет своих химически активных свойств быстро нейтрализуют очаги пламени и тушат возгорание. Изготавливаются на основе карбонатов и бикарбонатов натрия и калия, фосфорно-аммонийных солей или порошкообразного графита.
Химические. Вещества вступают в химическую реакцию с горящими составными элементами и тормозят процесс горения. Такой эффект обеспечивают галоидированные углеводороды.
Комбинированные. Вышеперечисленные вещества комбинируют таким образом, чтобы отдельные их составляющие друг друга усиливали в ходе процесса тушения пожара.

Благодаря широкому спектру разнообразных тушащих веществ и средств пожаротушения можно не беспокоиться о безопасности тех или иных объектов. Важно правильно подобрать оборудование для тушения возгораний в соответствии с параметрами помещения, его наполненности и имеющимся внутренним составом.

По способу тушения установки газового пожаротушения делят

Установки пожаротушения

Под установками пожаротушения понимается совокупность стационарных технических средств для тушения пожара путем выпуска огнетушащих веществ.

По способу приведения в действие установки подразделяются на ручные (с ручным способом приведения в действие) и автоматические.

По типу огнетушащего средства установки подразделяются на:

¨ водяного пожаротушения (спринклерная, дренчерная, лафетными стволами);

¨ газового (СО₂, хладонового, азотного, парового и др.) пожаротушения.

Тип установки и огнетушащее вещество выбираются с учетом пожарной опасности, физико-химических свойств производимых, хранимых и применяемых веществ и материалов, и вида защищаемых материальных ценностей, хранящихся в этих объектах (музеи, книгохранилища, галереи, помещения ЭВМ и т.п.).

Вопрос 3.7.8. Требования пожарной безопасности
в образовательных учреждениях

Работники образовательных учреждений, а также учащиеся и воспитанники обязаны знать и строго выполнять правила пожарной безопасности, а в случае возникновения пожара принимать все зависящие от них меры к эвакуации людей и тушению пожара.

Ответственность за обеспечение пожарной безопасности образовательных учреждений несут их руководители.

¨ осуществлять контроль за соблюдением установленного противопожарного режима всеми работниками, учащимися и воспитанниками, принимать срочные меры для устранения отмеченных недостатков;

¨ проведение противопожарного инструктажа с работниками образовательных учреждений. Определить сроки, место и порядок проведения противопожарного инструктажа, а также список должностных лиц, на которых возлагается его проведение. Лица, не прошедшие противопожарный инструктаж, а также показавшие неудовлетворительные знания, к работе не допускаются. С обучающимися должны проводиться занятия по изучению Правил пожарной безопасности, а с воспитанниками – беседы по предупреждению пожаров в школе и дома;

¨ обеспечить разработку и утвердить план эвакуации и порядок оповещения людей, устанавливающие обязанности и действия работников образовательного учреждения на случай возникновения пожара. План эвакуации и порядок эвакуации должны своевременно пересматриваться с учетом изменяющихся условий.

¨ осуществлять контроль за соблюдением противопожарного режима арендующими организациями;

¨ обеспечить своевременное выполнение мероприятий пожарной безопасности, предложенных органами государственного пожарного надзора и предусмотренных приказами и указаниями вышестоящих органов.

Все образовательные учреждения перед началом учебного года должны быть приняты соответствующими комиссиями, в состав которых включаются представители государственного пожарного надзора.

Территории, прилегающие к зданиям образовательных учреждений, необходимо постоянно содержать в чистоте и систематически очищать от мусора, тары и других сгораемых материалов. Сгораемые отходы должны собираться на специально выделенных площадках в контейнеры или ящики и регулярно вывозиться.

К зданиям должен быть обеспечен свободный доступ автотранспорта. Проезды и подъезды к зданиям, средствам пожаротушения, а также подступы к стационарным пожарным лестницам должны быть свободны. В зимнее время крышки люков пожарных гидрантов необходимо своевременно очищать от снега.

Вместимость помещений должна соответствовать установленным нормам.

В целях предупреждения пожаров (возгораний) в образовательных учреждениях и создания безопасных условий для эвакуации людей запрещается:

¨ курить и пользоваться открытым огнем в служебных помещениях, коридорах, холлах и на лестничных клетках (курение допускается только в специально отведенных местах);

¨ производить перепланировку помещений, самостоятельно устанавливать перегородки, производить другие строительные работы без их согласования в установленном порядке;

¨ использовать для отделки стен и потолков путей эвакуационных (рекреаций, лестничных клеток, фойе, вестибюлей, коридоров и т.п.) горючие материалы;

¨ применять для целей отопления нестандартные (самодельные) нагревательные устройства;

¨ использовать электроплитки, кипятильники, электрочайники, газовые плиты и т.п. для приготовления пищи и трудового обучения, за исключением специально оборудованных помещений;

¨ устанавливать зеркала и устраивать ложные двери на путях эвакуации;

¨ проводить огневые, электрогазосварочные и другие виды пожароопасных работ в зданиях при наличии в их помещениях людей;

¨ преграждать доступ к лестницам, коридорам, холлам и средствам пожаротушения оборудованием, мебелью и другими предметами;

¨ использовать чердаки, технические помещения не по назначению, хранить в них горючие материалы;

¨ производить электросварочные и другие пожароопасные работы без оформления соответствующего разрешения;

¨ оставлять без присмотра включенные в электросеть компьютеры, телевизоры, пишущие машинки, копировально-множительную технику и другое электрооборудование;

¨ проводить уборку служебных помещений с применением легковоспламеняющихся и горючих жидкостей;

¨ пользоваться самодельными электроудлинителями, электропроводкой с поврежденной изоляцией;

¨ применять некалиброванные предохранители для защиты электрооборудования и электросетей;

¨ завязывать электропровода, подвешивать на них абажуры и люстры, обертывать электролампочки бумагой или материей.

Электрические сети и электрооборудование, используемые в образовательных учреждениях, и их эксплуатация должны отвечать требованиям действующих Правил устройства электроустановок, Правил технической эксплуатации электроустановок потребителей и Правил техники безопасности при эксплуатации электроустановок потребителей.

Администрация образовательных учреждений обязана обеспечить обслуживание и техническую эксплуатацию электрооборудования и электросетей, своевременное проведение профилактических осмотров, планово-предупредительных ремонтов и эксплуатацию электрооборудования, аппаратуры и электросетей, своевременно устранять выявленные недостатки.

Администрация образовательного учреждения обязана обеспечить техническое обслуживание, исправное состояние и постоянную готовность к использованию находящихся на балансе учреждения систем противопожарного водоснабжения (наружных водопроводных сетей с установленными на них пожарными гидрантами и указателями; пожарных водоемов и резервуаров; насосных станций для повышения давления в наружных и внутренних водопроводных сетях; пожарных пирсов и подъездов к естественным водоисточникам; внутренних пожарных кранов; стационарных установок водоснабжения, приспособленных для забора воды на случай пожара).

Внутренние пожарные краны периодически должны подвергаться техническому обслуживанию и проверяться на работоспособность путем пуска воды. О результатах технического обслуживания и проверок составляются акты.

Образовательное учреждение должно обеспечить работоспособность и надежную эксплуатацию пожарной автоматики. Техническое обслуживание установок пожарной автоматики должно проводиться в соответствии с требованиями по техническому обслуживанию установок пожаротушения, пожарной и охранно-пожарной сигнализации.

Образовательные учреждения должны быть оснащены первичными средствами пожаротушения в соответствии с нормами независимо от оборудования зданий и помещений установками пожаротушения и пожарными кранами.

Места расположения первичных средств пожаротушения должны указываться в планах эвакуации, разрабатываемых согласно ГОСТ 12.1.114-82* «Пожарные машины и оборудование. Обозначения условные графические». Внешнее оформление и указательные знаки для определения мест расположения первичных средств пожаротушения должны соответствовать требованиям ГОСТ 12.4.026-2001 «Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики». Ручные огнетушители должны размещаться согласно требованиям ГОСТ 12.4.009-83* «Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание».

С целью создания безопасных условий для эвакуации людей из зданий устройства, входящие в систему противодымной защиты, должны содержаться в исправном состоянии, а двери лестничных клеток, коридоров, тамбуров и холлов – в закрытом положении.

Лестничные клетки, коридоры, тамбуры и холлы должны быть свободны, на них не должны размещаться предметы, препятствующие передвижению людей.

Не допускается хранение в служебных помещениях баллонов со сжатым газом, легковоспламеняющихся и горючих жидкостей.

Не допускается хранение документов и других сгораемых материалов на радиаторах отопления, подоконниках и других пожароопасных местах.

Коридоры, лестничные клетки и двери, ведущие к путям эвакуации, обозначаются надписью «Выход».

В коридорах и холлах должны быть вывешены на видных местах схемы-планы эвакуации и таблички с фамилиями лиц, ответственных за противопожарное состояние.

Внутри служебных помещений должны быть вывешены таблички с указанием фамилии лица, ответственного за противопожарное состояние помещения, и номеров телефонов службы охраны.

По окончании рабочего дня необходимо произвести уборку рабочего места, закрыть окна и форточки, отключить электрооборудование, закрыть помещение на ключ. Помещения, обеспеченные техническими средствами охраны, сдать на центральный пункт под охрану. Выполнение данного пункта возлагается на работников, ответственных за пожарную безопасность.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

По способу тушения установки газового пожаротушения делят

Газовые, аэрозольные и порошковые АУПТ: особенности и сфера применения

Все автономные и автоматические установки пожаротушения по виду огнетушащего вещества подразделяются на жидкостные, пенные, газовые, аэрозольные и порошковые. Расскажем более подробно о трех последних видах установок, поскольку именно они могут быть использованы на объектах, где традиционные виды пожаротушения — жидкостное или пенное — могут привести в порче имущества или не обеспечить требуемого эффекта. Кроме того, газовые, аэрозольные и порошковые АУПТ объединяет высокое значение быстродействия. Их инерционность (или задержка реагирования) составляет всего 5 секунд.

· техническим регламентом о требованиях пожарной безопасности, утвержденным Федеральным законом от 22 июля 2008 года № 123-ФЗ;

· правилами противопожарного режима в Российской Федерации, принятыми постановлением Правительства РФ от 25 апреля 2012 года № 390;

· сводом правил СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические»;

· правилами промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением (ФНП), утвержденными приказом Ростехнадзора от 25 марта 2014 года № 116;

· национальными и межгосударственными стандартами (ГОСТами);

· другими специальными сводами правил и строительными нормами.

АУПТ являются неотъемлемой частью общей системы противопожарной защиты в тех зданиях и сооружениях, тип и функциональное назначение которых приведены в таблице «А.1» свода правил СП 5.13130.2009.

Различия автономных и автоматических установок пожаротушения

Технологически все АУПТ — автономные и автоматические — состоят из двух основных рабочих блоков:

2) подсистемы пожаротушения, срабатывающей по сигналу устройства запуска.

В автоматических установках обе эти подсистемы связаны воедино посредством прибора приемно-контрольного и управления (ППКУ) — сложного многофункционального программно-аппаратного комплекса, заключенного в пожарную панель и пульты управления, а подсистема обнаружения пожара представляет собой разветвленную сеть датчиков-извещателей, объединенных через ППКУ шлейфами. Таким образом, автоматические АУПТ — это совокупность множества автоматических устройств с разными функциями, соединительных шлейфов, а также электронных, механических и гидравлических (или газодинамических) узлов, широко распределенных территориально.

Автономные АУПТ — это такие автоматические установки пожаротушения, которые осуществляют функции обнаружения и тушения возгораний независимо от системы управления и внешних источников питания. Подсистема запуска в них может быть снабжена устройствами пиротехнического (посредством взрыва) или электрического (посредством замыкания цепи) типа, которые получают команды от исполнительного устройства после реагирования детектора на определенные факторы пожара или ручного пуска. Но не только независимость от внешнего электропитания и управления делает автоматические установки автономными. Другими качествами являются компактность и простота исполнения (см. рис. 1), позволяющие их размещать и использовать внутри электрических шкафов, серверных стоек, терминалов самообслуживания, тоннелей для инженерных коммуникаций и пр. Важным отличительным моментом является то, что к автономным АУПТ не предъявляется обязательное требование интеграции с автоматической системой сигнализации (АУПС), о чем сказано в пункте 4.2 свода правил СП 5.13130.2009. Поэтому автономные установки рекомендовано применять для локального тушения возгораний — отдельных пожароопасных участков (пункт 1 норм НПБ 110-03) и электротехнического оборудования (пункт 11.6 того же свода правил).

В сущности, самой примитивной автономной установкой пожаротушения можно назвать полиэтиленовый баллон, наполненный водой или другим огнетушащим веществом (ОТВ), и подвешенный, например, к потолку. В этом случае роль подсистемы обнаружения и запуска пожаротушения будет выполнять полимерная оболочка нужной толщины, лопающаяся при заданной температуре окружающей среды, а роль ОТВ — обычная вода расчетного объема.

Точно таким же образом, единичный модуль пожаротушения с порошковым, газовым или аэрозолеобразующим веществом, может выступать автономной установкой, если снабдить его детекторами факторов пожара и устройством запуска — подачи управляющего сигнала на выпуск ОТВ. Частным случаем самосрабатывающих модулей пожаротушения (и автономных АУПТ вообще) являются самосрабатывающие огнетушители (см. рис. 2), о применении которых упоминается, в особенности, в пункте 7.3.12 свода правил «СП 54.13330.2016. Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» и пункте 3.31 свода правил «СП 156.13130.2014. Автозаправочные станции. Требования пожарной безопасности. Актуализированная редакция НПБ 111-98*».

Образно выражаясь, автономные АУПТ можно назвать «минами наоборот», которые, взрываясь, защищают от катастрофического развития пожара.

Рис 2. Огнетушитель самосрабатывающий порошковый

Итак, можно заключить, что основные различия между автономными и полноценными автоматическими установками пожаротушения заключаются:

Некоторые современные автономные установки имеют функцию сигнализации и могут объединяться в группы и системы, состоящие из нескольких модулей пожаротушения. В связи с этим вышеприведенные отличия носят достаточно условный характер, о чем косвенно свидетельствует нормативно-техническая документация, где об автономных АУПТ сказано предельно мало.

Газовые АУПТ (АУГПТ)

(ГОСТ Р 50969-96, ГОСТ Р 53280.3-2009, ГОСТ Р 53281-2009, ГОСТ Р 53282-2009, ГОСТ Р 53283-2009, ГОСТ Р 56459-2015НПБ 78-99, НПБ 79-99, НПБ 54-2001)

Газовые АУПТ способны успешно ликвидировать пожары классов A, B, C и E, но запрещены к тушению возгораний класса D, а также самовозгорающихся и с внутренним тлением мелкодисперсных веществ и материалов (пористых и сыпучих). Поскольку все газовые огнетушащие вещества (ГОТВ) являются неэлектропроводными, ими рекомендуется тушить пожары, возникающие в помещениях с электронным и компьютерным оборудованием. А так как они не обладают разрушающим воздействием на материальные ценности, то газовые АУПТ часто устанавливают в библиотеках, архивах, музеях, ЦОД, банковских хранилищах.

Неоспоримым преимуществом АУГПТ выступает скорость, с которой достигается эффект:

· 10 секунд требуется для тушения пожара класса А хладонами;

Основной принцип работы АУГПТ заключается в вытеснении воздуха в очаге пожара газовым огнетушащим веществом и снижении в помещении концентрации кислорода (до 12%), необходимого для поддержания процесса горения. Дополнительными факторами тушения выступают способность поглощать тепло (углекислый газ, ФК-5-1-12) и подавлять реакцию горения на химическом уровне (хладоны).

ГОТВ в отличие от большинства других огнетушащих веществ выполняют тушение возгораний по всему объему помещения, а не только по поверхности. Но эта особенность требует расчета негерметичности объекта контроля, который производится по специальным методикам (формулам и таблицам), прописанным в ГОСТах и сводах правил.

Высокие эксплуатационные качества автоматических установок газового пожаротушения проявляются в сравнительной простоте их обслуживания и длительном сроке службы.

· баллонов-ресиверов с огнетушащей смесью (обычно объединенных общим коллектором в батареи) или изотермических резервуаров;

В АУГПТ может использоваться газ в одном из двух состояний: сжиженном (углекислота и хладоны) или сжатом (азот, аргон и их смеси).

Все смеси на основе инертных газов не имеют запаха и цвета, изготавливаются преимущественно с использованием аргона — например, аргонит (азот + аргон в равных пропорциях) и инерген (азот + аргон с добавлением 8% углекислого газа). Концентрация углекислоты на уровне 8% не случайна, до этого предела она оказывает только сильное возбуждающее действие на нервную систему, а при более высокой концентрации — отравления различной тяжести, на уровнях 25–40% даже при кратковременном воздействии наступает летальный исход. Азот и аргон абсолютно нетоксичны, но инерген, в состав которого они входят, еще более безопасен во время тушения, поскольку небольшая доза углекислоты заставляет человека чаще дышать, потребляя больше кислорода.

Большинство хладонов сами по себе безопасны для человека, токсичными могут быть продукты их термического разложения, и это необходимо учитывать при расчете АУГПТ для применения в помещениях с людьми (см. табл. 1). Кроме того, некоторые хладоны, например, хладон 114В2 и хладон 13В1, несмотря на высокую эффективность, являются агрессивными разрушителями озона и поэтому в России разрешены к использованию только на спецобъектах особой важности. К озоносберегающим относятся хладоны 23, 125, 227еа и ФК-5-1-12, их ODP — озоноразрушающий потенциал — равен нулю. Самым безопасным фторкетоном из всех хорошо изученных считается хладон 23, он признан исследовательской компанией P&M разрешенным к использованию в помещениях с постоянным пребыванием людей, например, в офисах. Второе место по безопасности занял хладон 227еа, а вот хладон 125 может использоваться в местах постоянного пребывания людей с существенным ограничением: в течении первой минуты эвакуации его концентрация не должна превышать 7,5%, что считается расчетной кардиотоксической дозой NOAEL (No Observed Adverse Effect Level).

Таблица 1. Безопасность различных ГОТВ по токсичности и остаточной концентрации кислорода в помещении

Поскольку резкое падение содержания кислорода в помещении или токсичность некоторых газов и смесей может привести к асфиксии (удушью), потере сознания и даже смерти, перед применением большинства ГОТВ необходима эвакуация людей с использованием противопожарной автоматики. Поэтому при выборе типа ГОТВ, особенно на объектах с классами функциональной пожарной опасности Ф2 и Ф3, обязательно учитывается токсичность газовых смесей, скорость и процент заполнения контролируемого объема.

Следует также отметить, что, во-первых, огнетущащая концентрация хладонов на порядок ниже, чем сжатых газов — всего 7–15% (об.) против 35–40% (об.), во-вторых, современные хладоны лишены многих вышеназванных опасных для людей свойств. Это касается, например, фторкетона ФК-5-1-12, известного под торговым названием Novec™ 1230, который был изобретен в стенах лабораторий американской корпорации 3М (см. рис. 3). Фторкетон ФК-5-1-12 легко и безопасно транспортировать в емкостях без давления, он имеет химически нейтральный состав и без труда заправляется в резервуары на месте. Novec™ 1230 можно использовать в уже существующей системе трубопроводов, старых, ранее смонтированных для других хладонов, поскольку это вещество требует минимального давления при тушении — всего 24,8 бар. Для сравнения — при использовании прочих ГОТВ необходимо нагнетание давления в трубопроводах АУГПТ в диапазоне от 40 бар (хладоны 125, 227еа и 318Ц) до 300 бар (инерген)!

Рис 3. Фторкетон ФК-5-1-12 (Novec™ 1230)

Напомним, что поддержание требуемого уровня давления в трубопроводах требуется, чтобы в нормативное время успеть создать в помещении пожаротушащую концентрацию ГОТВ, без чего невозможно сохранение материальных ценностей. В то же время быстро нагнетаемое избыточное давление в зоне тушения (примерно 0,4 бара при использовании сжатых газов) создает угрозу разрушения строительных конструкций и порчи электроники, поэтому на объекте должны быть предусмотрены клапаны сброса давления.

Аэрозольные АУПТ

Аэрозольное, как и газовое, относится к объемному пожаротушению. В аэрозольных АУПТ для тушения очагов возгорания используются мелкодисперсные твердые частицы, вырабатываемые генератором огнетушащего аэрозоля (ГОА). В корпусе генератора находится заряд огнетушащего состава и пусковое устройство, приводящее ГОА в действие (см. рис. 4). Принцип работы установки заключается в подаче смеси из инертных газов и мельчайших твердых частиц (величина дисперсности около 10 мкм), образующихся в результате сгорания твердотопливного вещества, на очаг возгорания. Мелкодисперсное вещество перекрывает доступ кислорода к пламени и замедляет реакцию окисления.

Аэрозоли не оказывают вредного воздействия на здоровье человека, а также не наносят вреда материальным ценностям. Благодаря этому аэрозольные АУПТ успешно применяются для тушения электротехнического оборудования, транспортных средств и т.д. Согласно пункту 10.1 Свода правил, аэрозольные АУПТ рекомендуется использовать для тушения пожаров класса А2 и В (по ГОСТ 27331) объемным способом в помещениях объемом до 10 000 м 3 и высотой не более 10 м.

Однако, установки аэрозольного пожаротушения, не могут полностью обеспечить прекращение горения, поэтому их не рекомендуется применять для тушения материалов, склонных к тлению и самовозгоранию (опилки, травяная мука, хлопок и т.д.), химических веществ, способных гореть без доступа кислорода и порошков металлов.

Порошковые АУПТ

(ГОСТ Р 51091-97, ГОСТ Р 56028-2014, ГОСТ Р 53286-2009, ГОСТ Р 53280.4-2009, ГОСТ Р 53280.5-2009, НПБ 67-98)

В системах порошкового пожаротушения в качестве огнетушащего средства используется порошок, подающийся под давлением из баллонов в зону возгорания. Облако из порошка охлаждает участок возгорания, поскольку часть тепла передается частицам порошка, а энергия расходуется на их плавление. Кроме того, существенно уменьшается поступление кислорода к пламени и замедляется реакция горения (см. рис. 5 выше).

Все порошки для тушения пожаров можно условно разделить на порошки общего назначения, используемые для тушения пожаров категорий А, В, С, и порошки специального назначения, например, для тушения электроустановок, щелочных металлов, тушения лития и натрия и т.д.

Подача порошка к месту возгорания осуществляется с помощью газа высокого давления, закачанного в специальный баллон или путем подрыва пиротехнического газогенерирующего элемента (см. рис 6).

Рис. 6. Самосрабатывающие модули порошкового пожаротушения (МПП)

Преимущество порошков заключается в их низкой токсичности, они относительно недороги, малоагрессивны к окружающей среде — оказывают минимальное воздействие на материальные ценности в помещении, а значит сводят к минимуму ущерб от пожара. Их успешно применяют для борьбы с локальными пожарами, например, при возгорании жидкостей, утечек газа, пожаров на нефтеналивных сооружениях. Однако для тушения материалов, способных тлеть, гореть без доступа кислорода и склонных к самовозгоранию, порошковые АУПТ малоэффективны. Запрещается использование порошковых АУПТ в помещениях, которые люди не могут покинуть до начала подачи в них огнетушащего порошка (см. рис. 7) и в которых находится большое количество людей — от 50 человек и более (пункт 9.1.3 свода правил СП 5.13130.2009).

Рис 7. Система автоматического порошкового огнетушения

Выбор системы автономного или автоматического пожаротушения происходит в несколько этапов:

7) корректировки, окончательный выбор АУПТ, составление рабочего проекта и сметы.

По способу тушения установки газового пожаротушения делят

Системы пожаротушения: от устройства и видов до технического обслуживания

Установки автоматического пожаротушения (АУПТ) входят в общую систему противопожарной защиты здания. Их проектирование, монтаж, пуско-наладка и сервисное обслуживание регламентируются Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» и постановлением Правительства РФ от 25 апреля 2012 года № 390 «О противопожарном режиме», утвердившим «Правила противопожарного режима в Российской Федерации».

Технические требования к системам пожаротушения, кроме того, изложены в целом ряде нормативных документов, включая свод правил «СП 5.13130.2009. Система противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования», национальные и межгосударственные стандарты (ГОСТы).

По требованиям и нормам противопожарной безопасности некоторые помещения должны быть оснащены АУПТ в обязательном порядке. Приложение А вышеупомянутого свода правил содержит «Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией». В него включены:

жилые здания высотой более 28 м;
общежития, дома для престарелых и инвалидов;
образовательные учреждения, приюты для детей;
места отдыха — концертные и выставочные залы, кинотеатры и т.д.
дата-центры, серверные комнаты, центры обработки данных и прочие помещения для хранения информации, а также музейных ценностей;
подземные закрытые автостоянки и надземные, имеющие более одного этажа;
складские здания, относящиеся к категории «В» пожарной опасности, оснащенные стеллажами высотой более 5,5 метров или имеющие более одного этажа;
здания высотой до 30 метров, кроме жилых, и относящиеся к категориям пожарной опасности «Г» и «Д»;
одноэтажные здания с горючими утеплителями: до 800 кв.м — здания общественного назначения, более 1200 кв.м — административно-бытовые здания;
здания торговых организаций за исключением тех, в которых осуществляется торговля негорючими материалами и их складирование: более 200 кв.м — в цокольном или подвальном этаже, свыше 3500 кв.м — в наземной части;
все здания, в которых ведется торговля легковоспламеняющимися и горючими материалами;
помещения высоковольтных испытательных залов и помещения, экранированные горючими материалами;
кабельные сооружения электростанций;
ремонтные помещения самолетного и железнодорожного транспорта и диспетчерские пункты.

В случае нарушения требований СП 5.13130.2009 согласно части 1 статьи 20.4 КоАП РФ на юридическое лицо будет наложен штраф на сумму от 150 000 до 200 000 рублей, на должностное лицо — от 10 000 до 15 000 рублей, на индивидуального предпринимателя — от 20 000 до 30 000 рублей. Если нарушения повлекли за собой причинение тяжкого вреда здоровью или смерть человека, то организацию ждет штраф в размере от 600 000 до 1 000 000 рублей или административное приостановление деятельности на срок до 90 суток [1] .

Автоматические системы пожаротушения и их устройство

Любая система автоматического пожаротушения состоит из нескольких основных элементов:

средства обнаружения пожара — механические или электрические извещатели;
конструкции включения системы;
пути транспортировки и распределения огнетушащего вещества: трубопровод (для воды, пенной смеси, порошков, аэрозолей и газов) и сопла, оросители или насадки;
насосное оборудование;
побудительные устройства;
запорная арматура — клапаны, вентили и задвижки;
узлы управления;
резервуары хранения огнетушащего вещества;
дозаторы.

На сегодняшний день существует два типа АУПТ — традиционный, требующий тщательного проектирования, монтажа и пуско-наладочных работ под каждый конкретный случай, и модульный, появившийся всего лет 10–15 назад. Традиционные АУПТ отличаются многообразием конструкционных решений, но именно это в некоторых случаях и является их недостатком. Для обслуживания необходимо привлечение высококвалифицированных специалистов, установки немобильны, а при перепланировке производственных помещений приходится менять всю структуру системы пожаротушения. Тем не менее такие установки могут быть спроектированы для борьбы с пожарами любого класса — от A1 до D3 (появление которого наиболее вероятно для конкретного объекта согласно расчетам), особенно они незаменимы для защиты больших территорий. Правда, против пожаров класса Е и F такие установки бессильны.

Модульные АУПТ состоят из нескольких отдельных модулей, которые при необходимости можно легко состыковать для расширения или перемонтажа системы. Такие системы очень быстро монтируются, их можно подбирать под конкретные потребности предприятия. При этом следует понимать, что модульные установки подходят для тушения возгораний только в относительно небольших типовых помещениях. Их целесообразно применять для борьбы с пожарами классов А, В, С и на электроустановках с номинальным напряжением до 1000 В — в серверных, вычислительных центрах, хранилищах горючих газов и т.д. Сегодня выпускаются как модули, заправленные одним типом огнетушащего вещества, так и универсальные — с разными типами огнетушащих веществ.

Какая система пожаротушения лучше?

Существует несколько способов классификации автоматических систем пожаротушения (см. рис.). Однако чаще всего применяется классификация по виду огнетушащего вещества. Эти вещества весьма разнообразны, но далеко не все из них безопасны для человека. Поэтому выбирать АУПТ следует, исходя из того, какие именно помещения будет защищать система — необслуживаемые человеком или обслуживаемые.

Водяные АУПТ (ГОСТ Р 50680-94, ГОСТ Р 51043-2002, ГОСТ Р 51052-2002)

В качестве основного огнетушащего вещества в этой АУПТ используется вода, а по конструктивному исполнению водяные установки пожаротушения могут быть двух видов — дренчерными и спринклерными.

Спринклерные системы пожаротушения состоят из оросителя (спринклера), вмонтированного в трубопровод, заполненный водой (для помещений с температурой более 5°С) или воздухом, постоянно находящимся под давлением. Каждый спринклер закрыт тепловым замком, который при достижении определенной температуры срабатывает на открытие. Температура определяется нуждами АУПТ и варьируется от 57 до 343°С. Время срабатывания должно быть не более 5–10 минут. После разгерметизации спринклера давление в трубопроводе падает, что открывает клапан в узле управления. Вода устремляется к детектору, подающему команду на включение насоса. Минусом спринклерных АУПТ является их недостаточная оперативность реакции на появление возгорания.

Дренчерные АУПТ, или дренчерные завесы, отличаются от спринклерных отсутствием тепловых замков. Детекторы в них срабатывают от пожарных извещателей. Такие системы расходуют больше воды, поскольку допускают одновременное срабатывание всех оросителей. По нормативам дренчерная завеса длиной в один метр должна выдавать от 0,5 до 1 литра воды в секунду. С помощью дренчерной АУПТ можно локализовать пожар, разбить его на сектора и не допустить распространения за пределы сектора или охладить технологическое оборудование в помещении. Дренчерные завесы устанавливают в помещениях большой площади или используют для защиты дверных, оконных и вентиляционных проемов.

Пенные АУПТ (ГОСТ Р 50800-95, ГОСТ Р 51043-2002, ГОСТ Р 51052-2002)

В качестве огнетушащего вещества в них используется пена — коллоидная система из заполненных углекислым или инертным газом пузырьков. По своей конструкции пенные АУПТ практически ничем не отличаются от водяных, но дополнительно оснащены генераторами пены и ее дозаторами. Классификация пенных систем в своей основе имеет именно тип дозатора.

Устройства на основе трубок Вентури — самые простые и дешевые дозаторы, производящие пену с кратностью до 3 единиц. Их применение может привести к падению давления в трубопроводе, а пена разной кратности существенно ограничивает сферу их использования.
Баки-дозаторы с компонентами для генерирования пены. Они производят пену со стабильными характеристиками и не снижают давления в трубопроводах. Но поскольку баки занимают немало места, генераторы такого типа практически не используются.
Устройства с генерирующим электромотором. Выдают пену нужной кратности и поддерживают стабильное давление, но стоят достаточно дорого и нуждаются в весьма трудоемком монтаже.

Преимущества пенного пожаротушения в том, что генераторы способны увеличивать количество огнетушащей жидкости на два и более порядков, а, кроме того, с помощью пены можно тушить как небольшие, так и крупные пожары. Пена не только заливает всю площадь возгорания, но и заполняет объем помещения. Это огнетушащее вещество экологически безопасно и его можно использовать без эвакуации людей.

Газовые АУПТ (ГОСТ Р 50969-96, ГОСТ Р 53280.3-2009, ГОСТ Р 53281-2009)

В газовых АУПТ объемного пожаротушения используются составы из сжиженных и сжатых газов. Примеры составов на основе сжатых газов — «Аргонит» и «Инерген». Обе смеси состоят из диоксида углерода (СО2), азота (N), аргона (Ar) и не наносят вреда окружающей среде. Сам механизм тушения основан на замещении газовой смесью воздуха в помещении, поскольку при выбросе сжатых газов резко снижается процент содержания кислорода, необходимый для процесса горения. Однако резкое падение уровня кислорода там, где находятся люди, может привести к головокружению или потере сознания, поэтому перед использованием газовой АУПТ на основе сжатых газов в обязательном порядке необходима эвакуация.

К составам на основе сжиженных газов относятся углекислый газ и синтетические газы на основе фтора — хладоны, «3М Novec 1230», «FM-200». Некоторые хладоны могут использоваться без эвакуации персонала.

Газовые АУПТ занимают минимум пространства и способны ликвидировать пожары классов А, В, С, D, E. В состав газовой системы пожаротушения входят баллоны-ресиверы с огнетушащим составом, наборные и пусковые секции, распределительные устройства, трубопроводы с насадками, пожарные извещатели, зарядная станция, средства оповещения. Поскольку повреждение материальных ценностей при использовании газовых АУПТ практически нулевое, их можно применять для защиты серверных, АТС, архивов, библиотек, банков, ЦОД и т.п.

Порошковые АУПТ (ГОСТ Р 51091-97)

Установки порошкового пожаротушения применяются для борьбы с возгораниями в тех случаях, когда невозможно использовать воду, хладоны, двуокись углерода или пену из-за их активного взаимодействия с продуктами горения, риска коррозии металлов либо опасности короткого замыкания. Тушение пожара с помощью порошковой системы основано на подаче в зону возгорания специального мелкодисперсного порошка. За счет этого достигается охлаждение участка возгорания благодаря передаче части тепла частицам порошка и расходу энергии на плавление этих частиц. Уменьшается объем поступающего кислорода, поскольку горящая среда разбавляется продуктами термического разложения порошка и замедляется сама химическая реакция горения. Подача порошка может осуществляться с помощью газа высокого давления или путем подрыва специального пиротехнического патрона.

Порошковые системы обычно применяются для тушения локальных пожаров класса A, B, C, D, например для тушения горючих жидкостей, утечек газа, нефтеналивных сооружений и т.д. Нецелесообразно использовать их при тушении материалов, способных гореть без доступа кислорода или склонных к самовозгоранию и тлению. Порошок обладает отрицательным ингаляционным воздействием на человека, поэтому применение его допустимо только после эвакуации.

Аэрозольные АУПТ (ГОСТ Р 53284-2009, ГОСТ Р 51046-97)

В аэрозольных АУПТ в качестве огнетушащего средства используются твердотопливные аэрозолеобразующие огнетушащие составы (АОС), в результате горения которых образуется тонкодисперсный порошок. В состав аэрозоля входят инертные газы и твердые частицы с величиной дисперсности не более 10 мкм.

Основной элемент установки — генератор огнетушащего контроля, в корпусе которого расположен заряд специального состава и пусковое устройство для приведения генератора в действие.

С помощью аэрозольных АУПТ ликвидируют пожары класса А2 и В и локализуют пожары подкласса А1 по ГОСТ 27331. Чаще всего их используют для тушения электротехнического оборудования, защиты транспортных средств и т.д. Неэффективно применение аэрозольных систем при тушении материалов, склонных к самовозгоранию и тлению, полимерных материалов, порошков металлов. Такие АУПТ нельзя использовать в помещениях, относящихся к взрывоопасным категориям. Из-за резкого уменьшения видимости, повышения температуры и давления газовой среды при применении аэрозольных систем люди должны покинуть помещение еще до активации генератора.

Ответить однозначно на вопрос, какая из АУПТ лучше, практически невозможно. Все зависит от типа и функционального назначения помещений, типа защищаемых материальных ценностей и пр. Используемая система должна обеспечить возможность тушения возгорания до того, как огнеустойчивость конструкции защищаемого объекта достигнет критического уровня.

Монтаж и техническое обслуживание автоматических систем пожаротушения

После того как принято решение об установке АУПТ, необходимо пройти несколько этапов:

Консультирование. На этом этапе важно получить консультацию специалистов по поводу того, какую именно систему целесообразно установить на конкретном объекте. Поскольку для различных организаций приоритеты защиты могут быть разными, то и выбирать АУПТ следует, исходя из этих приоритетов, а также класса пожарной опасности, функционального назначения, конструктивных и архитектурных особенностей защищаемых помещений и, конечно, цены. Обычно консультирование и окончательный выбор типа системы происходит после выезда специалиста на объект.
Проектирование. Его целью является создание конечного проекта всей системы, понимание итогового результата, исключение лишних расходов, недопущение ошибок при монтаже. Проектирование системы пожаротушения проводится в несколько этапов: разработка и согласование технического задания, выполнение технического задания и разработка проектной документации в соответствии со всеми нормативными документами, сопровождение и согласование проекта в органах технического надзора.
В состав проекта входят текстовая и графическая части, содержащие подробные описания и обоснования проектных решений, необходимые планы и схемы. Итогом проектирования является готовый к осуществлению рабочий проект системы пожаротушения.
Монтаж системы пожаротушения. Перед началом монтажных работ у подрядчика необходимо проверить действительность лицензии и допусков СРО на их проведение, предоставить исполнителю комплект проектной документации, обеспечить технологическую и строительную готовность объекта и наличие необходимых материалов и сертифицированного оборудования в соответствии с проектом. При монтаже подрядчик руководствуется рабочим проектом и действующей нормативной документацией, в первую очередь — сводом правил СП 5.1313.2009.
Пуско-наладочные работы производятся после монтажных работ в соответствии с положениями документов на эксплуатацию, составленными по ГОСТ 2.601-2013, и Правилами противопожарного режима в РФ. Перед сдачей в эксплуатацию установка должна пройти обкатку в течение одного месяца. При отсутствии ложных срабатываний или прочих нарушений установка переводится в автоматический режим работы. При наличии сбоев АУПТ необходимо повторно отрегулировать и проверить.
Сервисное техническое обслуживание. Порядок его проведения регламентируется руководящим документом «РД 25 964-90. Система технического обслуживания и ремонта автоматических установок пожаротушения, дымоудаления, охранной, пожарной и охранно-пожарной сигнализации. Организация и порядок проведения работ». Техническое обслуживание проводится для поддержания работоспособного состояния АУПТ. Основными его видами являются внешний осмотр для определения технического состояния АУПТ и ее отдельных систем по внешним признакам, проверка работоспособности и профилактические работы. Внешний осмотр и проверка работоспособности должны проводиться не реже раза в месяц, а периодичность профилактических работ устанавливается в зависимости от срока и условий эксплуатации системы.

Согласно статье 78 Федерального закона от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» среднее время прибытия пожарного расчета к очагу возгорания не должно превышать 10 минут для города и 20 минут для сельской местности [4] . Но иногда и этого времени бывает достаточно, чтобы огонь успел распространиться на большую территорию. Грамотно выбранная, спроектированная и установленная система пожарной защиты способна с большой долей надежности защитить помещение от пожара или потушить его на самых ранних стадиях с минимальным риском для жизни и здоровья.

Как выбрать компанию для установки системы пожаротушения?

Рекомендации по выбору компании-инсталлятора автоматической системы пожаротушения нам дал Константин Владимирович Болонин, генеральный директор Альянса «Комплексная безопасность»:

«Главный критерий при выборе самой системы — ее исправность. В случае возгорания она должна вовремя сработать и защитить от пожара помещение и находящихся в нем людей и материальные ценности. А исправность системы зависит как от производителя основных компонентов, так и от компании, занимающейся проектированием и установкой. Очень большую роль в этом вопросе играет опыт. Компании, находящиеся на рынке долгое время, как правило, оказывают услуги более высокого уровня, чем новички. Альянс «Комплексная безопасность» специализируется в сфере проектирования и монтажа автоматических пожарных систем с 2000 года. За это время мы спроектировали и установили под ключ системы самого разного формата и сложности — от систем для серверных комнат в 15 кв.м до оборудования для крупных торгово-развлекательных центров площадью до 115 000 кв.м. На текущий момент нашими клиентами являются почти 600 компаний в Москве и области. Очень важно и то, что после проектирования, монтажа и ввода в эксплуатацию мы полностью берем на себя техническое обслуживание системы, предлагая клиенту полный портфель услуг.

Немалую роль в исправности АУПТ, как я уже сказал, играет и само оборудование. Поэтому мы предлагаем только удачные решения АУПТ от ведущих производителей: как отечественных — НПО «Болид», НПФ «СТД», «Плазма-Т», «Пожтехника», «Эпотос», «Артсок», МГП «Спецавтоматика», НПО «Пожарная автоматика сервис», так и зарубежных — Ansul, Grundfos, Grinnell, Wilo, Viking, Chang Der Fire Protection. На установленное оборудование предоставляется гарантия сроком до 3 лет».

По способу тушения установки газового пожаротушения делят

Классификация установок газового пожаротушения

В соответствии с НПБ 88-2001 установки газового пожаротушения применяются для ликвидации пожаров классов А, В, С по ГОСТ 27331 и электрооборудования (электроустановок с напряжением не выше указанного в ТД на используемые газовые огнетушащие вещества (ГОТВ).

При этом установки не должны применяться для тушении пожаров:

волокнистых, сыпучих, пористых и других горючих материалов, склонных к самовозгоранию и/или тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.);
химических веществ и их смесей, полимерных материалов, склонных к тлению и горению без доступа воздуха;
гидридов металлов и пирофорных веществ;
порошков металлов (натрий, калий, магний, титан и др.).

Примечание. Тушение пожаров класса С предусматривается, если при этом не происходит образования взрывоопасной атмосферы.

Газовый огнетушащий состав (ГОС) — огнетушащее вещество, которое при тушении пламени находится в газообразном состоянии и представляет собой индивидуальное химическое соединение или смесь из них (ГОСТ Р 50969-96).

В зависимости от механизма тушения ГОСТ 4.106-83 подразделяет газовые огнетушащие составы на две квалификационные группировки:

инертные разбавители, снижающие содержание кислорода в зоне горения и образующие в ней инертную среду (инертные газы — двуокись углерода, азот, гелий, аргон и их смеси);
ингибиторы, тормозящие процесс горения (галоидоуглеводороды и их смеси с инертными газами).

НПБ 88-2001 уточняют применяемые ГОТВ и нормативную объемную огнетушащую концентрацию (% об.):

двуокись углерода (С02) — 34,9%(об.);
шестифтористой серы (ЗРб) — 10,0%(об.);
хладона 23 (СР3Н) – 14,6%(об.);
хладона 125 (С,Р,Н) – 9,8%(об.);
хладона 218 (С3Р8) – 7,2%(об.);
хладона 227еа (С3Р7Н) — 7,2%(об.);
хладона 318Ц (С4Р8ц) – 7,8%(об.);

азот (N0 – 34,6%(об.);
аргон (Аг) – 39,0%(об.);
состав «Инерген» — 36,5%(об.).

Под автоматическими установками газового пожаротушения (АУГП) понимается — совокупность стационарных технических средств пожаротушения для тушения очагов пожара за счет автоматического выпуска газового огнетушащего вещества (состава).

В основе классификации АУГП, в соответствии с определением, лежат их конструктивные особенности и физико-химические свойства огнетушашего вещества.

По конструктивному исполнению — АУГП двух типов: централизованные; модульные.

Централизованной автоматической установкой газового пожаротушения считается АУГП, содержащая батареи (модули) с ГОТВ (ГОС), размещенные в станции пожаротушения, и предназначенная для защиты двух и более помещений.

При этом, модуль газового пожаротушения представляет собой баллон (сосуд) с запорно-пусковым устройством для хранения и выпуска ГОТВ (ГОС), а батарея газового пожаротушения — группу модулей, объединенных общим коллектором и устройством ручного пуска, позволяющих осуществлять выпуск ГОТВ из группы или отдельных модулей.

Модульной автоматической установкой газового пожаротушения является АУГП, содержащая один или несколько модулей с ГОТВ (ГОС), размещенных непосредственно в защищаемом помещении или рядом с ним.

В соответствии с ГОСТ 12.2.047-86, модульной установкой пожаротушения называется любая нетрубопроводная автоматическая установка пожаротушения, предусматривающая размещение емкости с огнетушащими веществом и пусковым устройством непосредственно в защищаемом помещении.

Для хранения ГОТВ (ГОС) применяются баллоны и изотермические резервуары различной емкости. Изотермические резервуары используются в составе автоматических установок газового пожаротушения для хранения двуокиси углерода, азота или аргона в сжиженном состоянии, а также для их подачи

Классификация автоматических установок газового пожаротушения

Изотермический резервуар АУГП представляет собой сосуд (баллон, цистерну и т.п.), снабженный холодильным агрегатом или реконденсатором.

В соответствии с принятой классификацией газовых огнетушащих составов, ГОСТ 12.2.047-86 выделяет установки: азотного, парового, углекислотного и хладонового пожаротушения.

По способу тушения АУГП подразделяются на установки: объемного (во всем помещении); локального (местного) и комбинированного (тушение ГОС с другими ОТВ).

Для АУГП предусматриваются следующие виды включения (пуска): автоматический (основной); ручные дистанционный и местный.

По способу включениия от пускового импульса АУГП подразделяются: с электрическим, пневматическим, механическим пуском илиих комбинацией.

Конструктивные характеристики АУГП определяются также инерционностью установки и продолжительностью подачи ГОТВ (ГОС).

По способу тушения установки газового пожаротушения делят

Автоматические установки газового пожаротушения

Пожарная техника предназначена для предупреждения возникновения пожара, а также способствует сокращению зоны действия огня и сохранению жизни людей и материальных ценностей. При появлении возгорания в действие вступают системы автоматического пожаротушения, которые до прибытия пожарной команды если не потушат огонь, то наверняка ограничат его распространение.

Автоматические установки пожаротушения (АУПТ) являются одним из надежнейших способов защиты от возгораний. Их главное достоинство – моментальная реакция на возникновение дыма или чрезмерное повышение температуры, и срабатывание при помощи пожарной автоматики без присутствия человеческого фактора.

Установки газового пожаротушения

Какие бывают. По уровню подвижности установки газового пожаротушения делят на три группы:

Стационарные установки – монтируются на постоянном месте, бывают автоматические и срабатывающие при помощи пульта.
Мобильные установки газового пожаротушения – устанавливаются на колесном или гусеничном шасси, бывают самоходные и буксируемые.
Переносные средства для тушения огня – стандартные огнетушители, батареи.

Автоматические установки газового пожаротушения (АУГПТ) оказывают воздействие непосредственно на огонь, тем самым не давая ему расшириться. Своевременное включение такой установки поможет сначала локализовать пожар, а затем потушить его.

Где устанавливаются. Установки ГПТ монтируют обычно в тех помещениях, где использование воды или пены желательно ограничить или исключить. Основные области применения АУГПТ:

серверные и вычислительные центры; архивы; музеи и библиотеки; картинные галереи; аппаратные залы; морские и воздушные суда.

Как тушат. Метод газового пожаротушения действует по принципу вытеснения кислорода негорючими газами, которые подаются в зону пожара под давлением. Отсутствие кислорода прекращает процесс горения, и пожар гаснет. В помещениях, в которых обязательна противопожарная защита, размещаются пожарные датчики, передающие сигнал о пожаре на панель управления. Это является командой для отключения вентиляции и распыления концентрированного огнетушащего газа из газовых модулей. Новейшие установки позволяют устранить огонь менее, чем за 1 минуту.

Чем тушат. В современных установках ГПТ содержатся экологически чистые и безопасные газы, являющиеся хорошими диэлектриками и не вызывающие коррозии. Желательно, чтобы огнетушащее вещество не привело к отравлению людей. Большинство газов, применяемы в АУГПТ, не токсичны, однако в закрытом помещении применение таких установок создает непригодные для жизни условия. Поэтому все автоматические системы газового пожаротушения обязательно должны обладать функцией задержки выпуска газа до полной эвакуации персонала.

В установках ГПТ используются ГОС, то есть газовые огнетушащие составы, изготовленные на основе различных химических веществ и соединений: углекислого газа (СО2), хладона 125 (С2F5H), хладона 23 (СF3H), хладона 218 (С3F8), хладона 227 (С3F7H), хладона 318Ц (С4F8Ц), азота (N2), аргона (Ar), шестифтористой серы (SF6).

Углекислый газ – недорогой вариант ГОС пожаротушения, который имеет охлаждающие свойства. Хранится в жидком виде.

Хладон 23 является экологически безопасным, может использоваться в помещениях с людьми. Хранится в сжиженном состоянии.

Азот имеет невысокую цену. Хранение в сжатом виде взрывоопасно. В случае несрабатывания газового модуля, его надо поливать водой из укрытия.

По принципу действия ГОС можно разбить на две группы:

Деоксиданты (вытеснители кислорода) образуют вокруг очага возгорания облако, не пропускающее кислород, тем самым погашая пожар. Ингибиторы (подавители горения) участвуют в химической реакции с горящими веществами, отнимая энергию у процесса горения.

Как монтируются. При установке системы газового пожаротушения желательно пользоваться услугами одной фирмы-исполнителя. Необходимо убедиться в наличии всех соответствующих сертификатов и лицензий.

Расчет характеристик установки осуществляется по таким данным:

количество и объем помещений, наличие подвесных потолков, дополнительных стен; площадь постоянно открытых проемов; микроклимат внутри здания (температура, влажность, давление); количество людей в помещении, режим их работы.

Компания производит установку модулей пожаротушения, распределительных и магистральных трубопроводов и пусковых систем, далее объединяя эти составные в единую контрольную систему.
Задачей фирмы-исполнителя также является сохранение прежнего внешнего вида помещения и его функциональности.

Окончание монтажных работ заключается в оформлении двух актов – выполненных работ и приема-передачи.

Преимущества и недостатки газового пожаротушения

Область применения установок газового пожаротушения обусловлено тем, что огнетушащие вещества не портят материальные ценности – мебель, аппаратуру, документы и т. д. Другие преимущества АУГПТ:

Отсутствие парникового эффекта. Легкое удаление газа из помещения путем проветривания. Отсутствие вредного воздействия на озоновый слой. Отсутствие токсичных элементов. Быстрое тушение пожара. Резкие перепады давления исключены. Реакция с огнем не приводит к образованию агрессивных веществ и продуктов коррозии. Один модуль ГПТ может защитить сразу несколько помещений.

Необходимость герметизации помещения. Установки ГПТ реагируют на температуру. Маленькая эффективность в больших помещениях и на открытой территории. Непригодность при тушении металлов и веществ, которые горят без кислорода.

Мастера со знанием специфики работ производят монтаж систем АУГПТ быстро и качественно, подходя к процессу со всей ответственностью.

По способу тушения установки газового пожаротушения делят

Статья 45. Классификация установок пожаротушения

1. Установки пожаротушения – совокупность стационарных технических средств тушения пожара путем выпуска огнетушащего вещества. Установки пожаротушения должны обеспечивать локализацию или ликвидацию пожара. Установки пожаротушения по конструктивному устройству подразделяются на агрегатные и модульные, по степени автоматизации – на автоматические, автоматизированные и ручные, по виду огнетушащего вещества – на водяные, пенные, газовые, порошковые, аэрозольные и комбинированные, по способу тушения – на объемные, поверхностные, локально-объемные и локально-поверхностные.

2. Тип установки пожаротушения, способ тушения и вид огнетушащего вещества определяются организацией-проектировщиком. При этом установка пожаротушения должна обеспечивать:

1) реализацию эффективных технологий пожаротушения, оптимальную инерционность, минимально вредное воздействие на защищаемое оборудование;

2) срабатывание в течение времени, не превышающего длительности начальной стадии развития пожара (критического времени свободного развития пожара);

3) необходимую интенсивность орошения или удельный расход огнетушащего вещества;

4) тушение пожара в целях его ликвидации или локализации в течение времени, необходимого для введения в действие оперативных сил и средств;

Пожарная техника. Термины и определения

112. Ручная установка пожаротушения – установка пожаротушения с ручным способом приведения в действие.

113. Установка водяного пожаротушения.

114. Спринклерная установка пожаротушения – автоматическая установка водяного пожаротушения, оборудованная нормально закрытыми спринклерными оросителями, вскрывающимися при достижении определенной температуры. Спринклерные установки, находящиеся в режиме ожидания в зависимости от заполняемости сетей их трубопроводов жидким огнетушащим веществом или воздухом под давлением называются соответственно “мокрыми” водозаполненными или “сухими” сухо-трубными.

115. Дренчерная установка пожаротушения – установка водяного пожаротушения, оборудованная нормально открытыми дренчерными оросителями.

116. Установка пенного пожаротушения.

117. Установка газового пожаротушения.

118. Установка СО₂ пожаротушения – установка пожаротушения, в которой в качестве огнетушащего вещества используется двуокись углерода.

119. Установка азотного пожаротушения.

120. Установка парового пожаротушения – установка пожаротушения, в которой в качестве огнетушащего вещества используют водяной пар.

121. Установка хладонового пожаротушения – установка пожаротушения, в которой в качестве огнетушащего вещества используют составы на основе галоидированных углеводородов.

122. Установка порошкового пожаротушения.

123. Установка объемного пожаротушения – установка пожаротушения для создания среды, не поддерживающей горение в защищенном объеме.

124. Установка поверхностного пожаротушения – установка пожаротушения, воздействующая на горящую поверхность в защищаемой зоне.

125. Модульная установка пожаротушения – нетрубопроводная автоматическая установка пожаротушения, предусматривающая размещение емкости с огнетушащими веществом и пусковым устройством непосредственно в защищаемом помещении.

Установки водяного и пенного пожаротушения автоматические. Оросители. Общие технические требования. Методы испытаний

ороситель –устройство, предназначенное для тушения, локализации или блокирования пожара путем разбрызгивания или распыливания воды и/или водных растворов;

спринклерный ороситель – ороситель с запорным устройством выходного отверстия, вскрывающимся при срабатывании теплового замка;

дренчерный ороситель – ороситель с открытым выходным отверстием;

ороситель с внешним приводом – ороситель с запорным устройством выходного отверстия, вскрывающимся при внешнем управляющем воздействии (электрическом, гидравлическом, пневматическом, пиротехническом);


Водяные	Пенные	Водяные	Пенные
Спринклерные	Дренчерные

Модульные установки пожаротушения тонкораспыленной водой автоматические.

модульная установка пожаротушения тонкораспыленной водой – установка, состоящая из одного или нескольких модулей, способных самостоятельно выполнять функцию пожаротушения, размещенных в защищаемом помещении или рядом с ним и объединенных единой системой обнаружения пожара и приведения в действие;

установка поверхностного пожаротушения распыленной водой – установка, воздействующая на горящую поверхность защищаемого помещения (сооружения);

установка водяного комбинированного пожаротушения – установка, в которой в качестве огнетушащего вещества используются вода, вода с добавками в комбинации с различными огнетушащими газовыми составами, применяемыми в качестве газа-вытеснителя;

Установки газового пожаротушения автоматические. Модули и батареи.

2.1. Модуль газового пожаротушения – баллон с запорно-пусковым устройством для хранения и выпуска газовых огнетушащих веществ.

2.2. Батарея газового пожаротушения – группа модулей, объединенных трубопроводным коллектором и устройством ручного пуска, выпускаемая как изделие завода-изготовителя.

2.15. Пусковой баллон – баллон со сжатым газом для включения модулей газового пожаротушения в составе батареи.

Установки порошкового пожаротушения автоматические. Модули. Общие технические требования. Методы испытаний

Автоматическая установка порошкового пожаротушения – установка пожаротушения, автоматически срабатывающая при превышении контролируемым фактором (факторами) пожара установленных пороговых значений в защищаемой зоне.

Автономная установка порошкового пожаротушения – установка пожаротушения, автоматически осуществляющая функции обнаружения и тушения пожара независимо от внешних источников питания и систем управления.

Модуль порошкового пожаротушения (МПП) – устройство, которое совмещает функции хранения и подачи огнетушащего порошка (ОП) при воздействии исполнительного импульса на пусковой элемент.

3.1. Генератор огнетушащего аэрозоля (ГОА, генератор) – устройство для получения огнетушащего аэрозоля с заданными параметрами и подачи его в защищаемое помещение.

3.12. Установка аэрозольного пожаротушения – установка, в которой в качестве огнетушащего вещества используют аэрозоль, получаемый при работе ГОА.

Федеральный закон Российской Федерации от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»

По способу тушения установки газового пожаротушения делят

Автоматические установки газового пожаротушения: устройство, принцип работы, применение

Централизованные автоматические системы газового пожаротушения АУГП заряжаются газообразным веществом. Нормативная база:

агрегаты, вещества – ГОСТы:

НПБ 79 (распределительные узлы), 78 (резервуары); 70, 71, 76, 85, 66 (извещатели); 54 (модули батарей), 51 (ОТВ);

Типовые инструкции, например, «О действиях сотрудников в помещениях с АУГП».

как образец, рабочая документация ООО ОСК проект для серверной (включает расчет, пользование).

Газовые системы пожаротушение: что это

Автоматические установки газового пожаротушения – это оборудование для ликвидации возгораний газовым огнетушащим веществом (ГОТВ), содержащимся сжиженным/сжатым под давлением в сосудах и направляемым по трубопроводам к распылителям (насадкам) по периметру защищаемой зоны.

Централизованные автоматические установки запускаются от сигнала извне (с пульта управления) по побудительной линии при срабатывании датчиков, они одновременно выполняют функции АПС.

батарея емкостей с коллекторами или изотермические резервуары (ИР, МИЖУ). Изделия теплоизолированные, с ЗПУ, охлаждением, реконденсаторами, механизмами управления/контроля для ГОТВ при низкой t° и его перемещения;

Элементы (агрегаты) соединены, но функционально и конструктивно они отдельные, самостоятельные.

Где применяются АУГП

Газовое пожаротушение применяется для классов/материалов:

металлы: гидриды, щелочные и щелечноземельные, их порошки (Na, Ka, Mg, Ti);

на открытых местностях, негерметичных объектах.

Требуют проектирования по спецнормам или не применяются (п. 1.2, 1.3 НПБ 88):

склады от 5, 5 м, с передвижными стеллажами, продукцией в аэрозольной таре;

кл. пожара D, агрессивно взаимодействующие вещества.

при агрессивной реакции на ОТВ (взрыв, выделение газов, экзотермический эффект).

Обязательность АУПТ для конкретных площадей определена НПБ 110 и в Прил. А СП 5.

Централизованные установки газового пожаротушения применяются для ликвидации пожаров на объектах:

банковские хранилища, архивы, музеи, объекты с дорогим оборудованием (газ не повреждает);

объекты с горючими жидкостями, топливные базы (ГСМ, ЛВЖ).

Принцип работы АУГП

Включается сигнализация. Сообщение идет на пульт управления.

Заряд направляется через распределительные устройства в разводку с насадками.

ГОТВ выходит паро- или газообразным (поэтому важна герметичность): холодный пар, туман, хлопья снега, иней. Принцип действия:

сильное охлаждение, так как CO₂, хладоны выходят с t° -50… -70 °C.

Виды газовых систем тушения пожаров

Агрегаты АУГП обладают широким диапазоном особенностей. Разновидности установок:

электро;
пневмо;
механика;
комбинированный.

Углекислотные системы

АУГП со сжиженной углекислотой (CO₂, диоксид или двуокись углерода) – самые распространенные. Преимущество по сравнению с хладоновыми:

охлаждение интенсивное, что результативнее подавляет возгорание.

Применяется двуокись углерода по ГОСТ 8050-85, она же и выталкивающее тело. Обычно емкости закачные, дополнительные ИХГ применяются редко. Углекислота действеннее и рекомендована для локального тушения, но вреднее фреонов – для летального исхода достаточно несколько вдохов.

Хладоновые установки

В АУГП также используются баллоны с хладонами («безопасными»), это группа фреонов. Особенности по сравнению с CO₂:

отравляющее действие слабее: в среднем до 2 – 5 мин. не нанесёт критического вреда, степень безопасности указывается в ТД.

Используют (табл. 8.1 СП 5): хладоны 23, 125, 218, 227ea, 318Ц, ТФМ-18И (смесь с йодистым метилом), 217J1, CF₃J, «сухая» вода – Novec™ 1230 (Фторкетон, ФК-5-1-12).

Другие газы

Другие виды заряда, это, как правило, сжатые вещества – не сжиженные, как предыдущие, кроме серы:

аргонит (смесь двух предыдущих), инерген (то же плюс углекислота).

Применяют другие смеси, согласованные с ГПС. В роли вытеснителя п. 8.3.2 СП 5 рекомендует азот (ГОСТ 9293) или воздух с точкой росы не выше -40 °C.

Нормы проектирования газового тушения

Основы по планированию АУГП есть в СП 5, НПБ 88, ГОСТ Р 53325. Используют акты по АПС, отдельным агрегатам (ГОСТы Р 53325-2012 , Р 53283, Р 53281), рекомендации ВНИИПО.

Требования к помещениям

негерметичность зонированной площади не должна превышать значений для каждого сегмента. Проемы между смежными сегментами не учитываются, если ГОТВ подается одновременно;

КСИД, отверстие для сброса избыточного давления (Прил. З СП 5);

наличие в вентиляции срабатывающих затворов, п/п клапанных конструкций, заслонок или остановка воздушного потока;

общеобменная вентиляция или передвижное оснащение для удаления газа после пожаротушения.

Где следует размещать запас огнетушащего газа

расположение обеспечивает беспрепятственное обслуживание;

емкости как можно ближе к зоне, но не к опасным местам.

рекомендовано: подвал, цоколь, 1 этаж или выше его, если подъемники обеспечат доставку оборудования;

выход наружу, на л/к с таким же выходом или в коридорные пространства, если от станции до л/к до 25 м и там нет дверей из помещений кат. А, Б;

ИР можно располагать снаружи, но с защитой.

Расчет газовой установки пожаротушения

пожарная нагрузка, опасность, материалы, классы пожара;

Эталонный пример расчета – рабочая документация ООО ОСК проект для.

Требования к баллонам

Применяют ИР, баллоны, модули. Последние 2 чаще в батареях. Условия есть в ГОСТ Р 53281.

резервные сосуды: подсоединены в режиме пуска местного типа, активация дистанционная или авто только после подачи или отказа;

наличие манометров, измерителей уровня/массы. По ГОСТ Р 53281 (п. 4.4.9.2 – 4.4.9.4) обеспечивается мониторинг протечки ГОТВ, потери давления – до 5%, для вытесняющего газа – до 10%.

Батарея – это нескольких модулей (2 – 12 шт.) с трубным коллектором. В составе есть пусковой сосуд со сжатым газом. Сами ёмкости состоят из корпуса, запорно-пускового устройства (ЗПУ) газового пожаротушения, внутри предохранительная мембрана, ниппель, сифонная трубка. Конструкции выпускаются как уже готовые устройства, на коллекторе всегда есть ручной старт.

Для агрегатного оснащения характерные именно батареи (ГОСТ Р 53281):

герметичность: допустимая утечка за год – 1% ГОТВ и 2% вытеснителя;

время инерционности батареи – до 2 с, целой установки (без времени задержки для эвакуации) – до 15 сек;

продолжительность выпуска – до 15 сек, сжатого газа и CO₂ – до 60 сек. При локальном тушении – до 30 сек. и может увеличиваться при опасности повторного воспламенения;

срок службы ёмкостей – от 10 лет, определяется изготовителем, как и время до первого освидетельствования баллонов, обычно 15 лет, может продлеваться до 30 лет. Процедура показана после истечения периода эксплуатации, выработки ресурса (нормы есть в ТД). Время до мероприятия указывают на клейме и в техпаспорте;

Требования к монтажу АУГП

трубопроводы:

сталь обычная или нержавеющая (рекомендована для побудительной линии), латунь. Толщина стенок 4 – 6,5 мм;

сварные, фланцевые, паянные, фитинговые (для резьбы) соединения;

давление в системе должно выдерживаться в размере 1,25 рабочего на протяжении 5 мин. В сосудах может быть 14; 17,5 МПа и больше в зависимости от ГОТВ и ТД, например, есть емкости с инергеном на 20, 30 МПа. В трубопроводе при выпуске эта величина меньшая, есть редукторы для ее понижения;

соединения с разводками: гибкие рукава, медные трубы, выдерживающие 1,5 раб. давл.;

внутренний объем разводок не должен превышать 80% жидкой фазы;

устройства дист. пуска размещаются на высоте до 1,7 м у дверей (особенно эвакуационных), снаружи, на пожарном посте/пульте с дежурством. Механизмы активации и распределения снабжаются табличками с зонами;

выпускные отверстия в сторону постоянно открытых проемов;

автоконтроль всех линий, баллонов обязателен, как и деактивация автопуска, сопровождаемая сигналом при отпирании дверей, у входа – устройство его восстановления.

Правила эксплуатации АУГП

рекомендации крупных предприятий: СТО 56947007-33.040.10.118-2012.

вход – только после работы АУГП, до проветривания – с защитой;

сдача в эксплуатацию – после опрессовки, комплексных испытаний;

инструктаж обязательный, назначается ответственное лицо;

помещение с пультом, баллонами снабжается табличкой «Станция пожаротушения».

При постановке на охрану оборудование переводят на автосрабатывание, при этом помещение закрытое.

При старте одного извещателя активируется индикатор «Внимание» ; срабатывание второго датчика – «Пожар» , «Тушение» . Действие сопровождается сигналами (звук, свет, отображение на пульте).

Сигнал идет на приемно-контрольные узлы, начинается отсчет, включается табло «Газ! Не входи» . Активируется режим «Запуск» , начинается тушение.

Техническое обслуживание и проверка исправности

Составляется годовая программа испытаний и ТО. Нормативная база:

методика испытания: СП 5 и ГОСТ Р 50969, Р. 7 ГОСТ Р 53281.

Типовой регламент № 2 технического обслуживания систем газового пожаротушения

специализированными организациями по договору 1 вариант

специализированными организациями по договору 2 вариант

Осмотр всей системы (отсутствие повреждений, грязи, прочность, наличие пломб и т.п.), части:

Контроль рабочего положения запорной арматуры, давления в побудительной сети и пусковых баллоных и т.д.

Контроль основного и резервного источников питания, проверка автоматического переключения питания с рабочего ввода на резервный

Проверка работосп. составных частей системы (технологической части, электротехнической части и сигнализационной части)

Проверка работоспособности системы в ручном (местном, дистанционном) и автоматическом режимах

Измерение сопротивления защитного и рабочего заземления

Измерение сопротивления изоляции электрических цепей

Гидравлические и пневматические испытания трубопроводов на герметичность и прочность (опрессовка).

Техническое освидетельствование составных частей системы, работающих под давлением

Полная перезарядка баллонов производится после срабатывания, при потере массы ОТВ больше 5 – 10%, при каждом переосвидетельствовании, но не реже 1 раза в 5 лет (стандартно для емкостей низкого давления до 60 бар), для бесшовных корпусов высокого давления (150 бар) – 1 раз в 10 лет. По срокам перезарядки, регулярности ТО также руководствуются ТД, ПБ 03-576-03 (табл. 14).

На клейме указываются временные рамки переосвидетельствования баллона, проводимое изготовителем или лицензированным исполнителем (пример порядка есть в инструкциях по услугам ЗАО МЭЗ Спецавтоматика).

Периодичность взвешивания баллонов пусковых по п. 3.4.6 РД 009-01-96 – 1 раз в полгода, остальных – 1 раз в месяц (проверка качества ГОТВ, п. 4 таблицы Типового регламента N 2). Данный вопрос спорный, но есть общее положение в п. 8.8.8 СП 5: периоды определяются изготовителем. По баллонам с узлами контроля массы мониторинг проводится ими же постоянно, поэтому взвешивание требуется только после срабатывания, при перезарядке, при освидетельствовании и перед монтажом. Применяется специальное весовое устройство для баллонов.

Акт проверки газовых систем пожаротушения: образец

Все действия с АУГП – обслуживание газового пожаротушения, проверки, испытания, замена частей, активация – заносят в журнал контроля. По тестированию установки, техобслуживанию составляются акты, протоколы. Формы есть в ГОСТ Р 50969.

По способу тушения установки газового пожаротушения делят

Газовое тушение

В этой статье мы с вами рассмотрим газовое тушение возгорания на производственных, бытовых, административных объектах.

Какие виды газового огнетушащего состава используются сегодня, и какими установками тушат огонь.

По каким нормативам проектируются и устанавливаются газовые устройства, и какие требования к применению газового ОТВ содержат отечественные стандарты.

Газовое тушение

Этот вид ОТВ не оставляет следов после себя, быстро удаляется из помещения, а по скорости

действия на очаг возгорания ГОТВ трудно сравнивать с другими огнетушащими составами.

Из истории ГОТВ

Самый первый агент, положивший начало газовому ПТ в 1823 г., – двуокись углерода (СО₂).

К сожалению, этот вид газа пагубно сказывается на здоровье человека.

Лишь в 2011-м году в СП 5.13130.2009 внесли поправку, ограничивающую применение диоксида углерода на объектах с пребыванием от 50-ти человек.

В начале прошлого столетия пожар стали тушить хладонами – 1301, 104, 114В2, 1001 и пр.

А в последние десятилетия новое поколение экологичных хладонов выместило упомянутые газы.

Самый прогрессивный сегодня газ – фторкетон ФК-5-1-12 (или «сухая вода») – экологичный и безопасный для организма.

Использование новых видов сжатых и сжиженных газов не наносит вреда оборудованию и человеку.

Газовые установки ПТ: какие они бывают

Как и в случае с другими средствами ПТ, мы можем выделить два основных типа газовых систем огнетушения.

Автоматическая установка (АСГП)

Это емкости с огнетушащим составом, в которых газ находится под давлением, система

трубопроводов, пожарная сигнализация с побудительными, оповещающими и управляющими устройствами.

Выпуск ОТВ происходит при срабатывании минимум двух пожарных детекторов.

Газовые модули (МГП)

Такие баллоны (модули) монтируются в охраняемом помещении и срабатывают от автономных датчиков или при ручном запуске.

Также включает сифонную трубу, запорно-пусковое и пусковое устройство.

В обоих вариантах огнетушащую смесь в помещение выбрасывают модули ПТ.

По виду пуска АСГП делятся на механические, пневматические, гидравлические, электрические, комбинированные (несколько способов пуска). По способу тушения огня АСГП бывают объемного ПТ (газ заполняет все пространство) и локального ПТ (ГОТВ выпускается только в месте очага огня).

Метод запуска автоматических газовых средств огнетушения бывает трех видов:

автоматический – срабатывание от АПС;
местный – при активации ручных пожарных датчиков;
дистанционный – запуск АСГП оператором из диспетчерской.

Скажем немного и о газах, которые применяются в автоматических устройствах в качестве огнетушащего состава.

Сжатый газ: аргонит, инерген, аргон, азот.
Сжиженный газ: углекислота, шестифтористая сера, различные хладоны.

Типы МГП

Они также могут быть с трубной разводкой или без нее, иметь разные типы пуска.

Газовый модуль может один тушить огонь, а может работать в составе целой батареи из десятков «собратьев».

Настенные

Они объединены в батарею, имеют достаточно большой объем для ГОТВ и трубную разводку.

Обычно от такого сосуда, закрепленного на стене, отходит шланг (разводка) и выводится в потолочное пространство.

Распылители при этом находятся за подвесным потолком.

При таком размещении модули меньше подвержены повреждениям благодаря удалению от очага возгорания.

Подвесные

Это как раз и есть автономные модули, без трубопровода, включающие механизм срабатывания.

В обозначении этого вида МГП прописывается «МГП (п)». Все элементы в одном корпусе.

В состав входят сферические сосуды с ГОТВ, распылителем, извещателями и манометром.

Кронштейн для крепления также расположен на корпусе.

Их удобно монтировать, время доставки огнетушащего газа в очаг минимальное.

Однако такие устройства не вмещают большой объем ГОТВ.

Как они работают

Установка срабатывает при появлении в защищаемой комнате признаков возгорания:

повышение температуры, появление примесей дыма в воздухе, тление.

После срабатывания нескольких детекторов ПС, на контрольное устройство посылается сигнал о пожаре.
Затем управляющий прибор подает импульс на пусковое устройство.
Происходит автоматическое отключение вентиляции, путем закрытия противопожарных клапанов.
Под высоким давлением негорючий огнетушащий газ движется по трубопроводу к распылителям.
Далее он выходит из баллона внутрь защищаемого помещения для ликвидации возгорания.

Высокая концентрация газовых примесей обеспечивает длительность процесса тушения огня до 60 секунд.

Газ быстро снижает уровень кислорода в пространстве до насыщенности меньше 12-ти % и гасит пламя. А хладоны-ингибиторы замедляют процесс, вступая с продуктами горения в химическую реакцию.

Огнетушащая смесь образует пленку, преграждая огонь.

Во многих установках контролировать подачу ОТВ по трубопроводу помогает электромагнитный клапан.

Он не допускает утечки, а в случае появления ее признаков автоматически перекрывает трубопровод.

Срок службы газовой противопожарной автоматической установки при нормальных условиях

эксплуатации, по ГОСТ Р 50969-96, составляет не менее 10-и лет, до проведения в здании капремонта.

Нормативные требования

Что говорят нам правила проектирования, монтажа и использования газовых средств огнетушения?

Все требования перечислены в документах о пожаробезопасности на объектах, оборудуемых автоматическими средствами тушения огня.

ФЗ РФ № 123-ФЗ – основной федеральный закон о ПБ.
РД 009-01-96 – документ, описывающий применение приборов автоматики ПТ.
СП 5.13130.2009 – приводит правила проектирования, монтажа АСГП для возводящихся строений.
ГОСТ Р 50969-96 – содержит требования к комплектации и методике проведения тестов аппаратуры и оборудования газовой АУПТ.
НПБ 110–03 – представляет список аппаратных средств, помещений, зданий, где будет устанавливаться комплекс АСГП. Эта норма действует только для объектов, возведенных до 1 мая 2009 г. при условии, что они не подлежали капительному ремонту или реконструкции (согласно письму от МЧС РФ № 43-1376-19 от 1 апреля 2013 г.).

В соответствии со ст. 112 ФЗ № 123-ФЗ, противопожарная автоматическая газовая система должна.

Своевременно обнаруживать очаг пожара в охраняемой зоне.
Иметь функцию отложенного пуска огнетушащего состава на время, необходимое для эвакуации из защищаемого объекта рабочего персонала.
Насыщать пространство помещения или его поверхности огнетушащим газом за время, необходимое для устранения возгорания.

Помимо этого, в комплектации системы газового ПТ должны предусматриваться таблички над дверью

у входов/выходов из охраняемых помещений/зданий, звуковые сирены для оповещения персонала и людей вне здания.

И еще: в состав АСГП всегда включайте системы дымоудаления для удаления огнетушащего вещества и продуктов горения после срабатывания установки.

Также, уважаемый читатель, просим учитывать следующие требования:

Высота защищаемого помещения должна составлять от 5-ти метров.
Все окна и двери герметичны, имеют устройства автоматического закрывания.
Воздуховоды вентиляции оборудованы противопожарными клапанами.
В здании с АСГП хранятся противогазы и средства медицинской помощи.

Тонкости проектирования

Что касается, дорогие читатели, проектирования автоматических газовых систем ПТ, то здесь мы можем столкнуться с некоторыми трудностями.

Главным нашим помощником в проектировании будет опять-таки СП 5.13130.2009.

Основное требование этого свода правил гласит: разница расходов ГОТВ у двух крайних распылителей одного распределительного трубопровода не может превышать 20 %.

То есть, должно обеспечиваться равномерное распределение расхода газового ОТВ через все распылители.

Следовательно, ГОТВ должно равномерно распределяться по всему пространству помещения при

концентрации не ниже установленной нормы, согласно п.п. 8.11.2 и 8.11.4 свода правил.

Распределение ГОТВ по объему помещения наглядно показывает нам типовая аксонометрия АСГП.

Однако на практике, друзья, мы часто сталкиваемся с проблемой неравномерного распределения огнетушащего газа по объему защищаемого помещения.

Эта проблема образуется при защите производственных цехов, ангаров, где высота потолков может достигать 12-ти метров,

больших складских хранилищ высотностью около 8-ми метров.

А средняя высота расположения насадка от пола обычно составляет примерно 4,5 метра.

На этой высоте производитель и проверяет свой насадок на соответствие требованиям СП 5 и другим нормативам пожарной безопасности.

Что тушить газом

Очень многие виды пожаров Вы можете ликвидировать газовой огнетушащей смесью.

Установки газового пожаротушения объемного и локального действия мы рекомендуем для ликвидации возгораний следующих объектов.

Узлов связи: телерадиостанций, телеграфных пунктов, станций мобильной связи.
Кассовых узлов банков.
Центров хранения, обработки данных, коммутационных и серверных помещений.
Архивных комнат, музеев, выставочных залов, помещений с хранением редких материалов и художественных ценностей.
Библиотек, с хранением исторических документов.
Контейнеров мобильных и стационарных газораспределительных, перекачивающих, дизельгенераторных станций.
Диспетчерских комнат, управляющих важными процессами, в том числе на атомных электростанциях.
Щитовых, трансформаторных подстанций, прочих помещений с электроустановками под напряжением до 10000 В.

Так, друзья, мы видим, что тушить пожар с помощью АСГП следует на объектах с дорогим оборудованием, материалами, ценностями, стратегически важные сооружения.

Новинки в мире ГОТВ

Не секрет, что сегодня двуокись углерода уже не так активно применяется в борьбе с огнем.

Различные новые хладоны подвинули этот вид ГОТВ с первой ступеньки.

Но мы хотим вкратце упомянуть о новейшем открытии мировых ученых – флуорокетоне С-6 (Коуес™ 1230).

Этот газ совершенно не токсичен и, в отличие от хладонов, разлагается в атмосфере за всего 5 дней.

Но самое важное качество – он абсолютно не проводит электричество!

Именно этот вид газа позволил применять АСГП для тушения электрических щитов и других электроустановок под высоким напряжением.

Имеет низкую температуру кипения (49,2 С), благодаря чему моментально улетучивается с нагретых поверхностей и рабочего оборудования.

Кроме того, флуорокетон С-6 не понижает концентрацию кислорода в воздухе. Он безопасен для человека.

Заправляется в МГП в жидком состоянии.

Последнее испытания этой разработки, в ходе которого в прозрачную емкость с газом Коуес™ 1230 опускали мобильный телефон, ноутбук, книгу и другие предметы, показал впечатляющие результаты.

Все включенные гаджеты, погруженные в резервуар с жидким газом, продолжали работать.
Книга после погружения не размокла и быстро высохла – не было и следа каких-либо повреждений и разводов.

Поэтому если Вы собираетесь устанавливать АСГП для технологических объектов, можете воспользоваться этим новшеством.

Что запомнить

В завершении статьи назовем, дорогие друзья, самые ответственные пункты нашего с вами обзора.

Газовые средства огнетушения делятся на автоматические установки и автономные модули.
МГП бывают настенные и подвесные.
Модули могут срабатывать от автономного датчика или от ручного пуска.
Газ может устранить пожар примерно за 1 минуту.
В проектировании пользуемся ГОСТ Р 50969-96 и другими нормативами.
После срабатывания АСГП обязательно должны закрываться клапаны воздуховодов вентиляционной системы.
Оборудуйте объект с АСГП световыми и звуковыми оповещателями.
Во избежание неравномерного заполнения ГОТВ объема помещения устанавливайте МГП с насадками разных углов распыления.
На стратегически важных объектах, в местах с большим количеством рабочего персонала целесообразно использовать газ Коуес™ 1230 для тушения пожара.

Можете взять на заметку, уважаемые читатели, приведенные здесь рекомендации для успешного монтажа и использования газового огнетушащего оборудования.

По способу тушения установки газового пожаротушения делят

Классификация автоматических установок тушения пожаров.

Стационарные установки пожаротушения подразделяют на автоматические и ручные с дистанционным пуском.

– установки объемного тушения (газовые, аэрозольные и порошковые, обеспечивающие создание в защищаемых помещениях среды, не поддерживающей горение);

– установки поверхностного тушения (водяные, пенные и порошковые, предназначенные для непосредственного воздействия на горящие поверхности);

– установки предупреждения (для предупреждения возможности взрыва и загорания);

– установки локализации (для сдерживания распространения горения);

– установки блокировки (для предохранения от опасного воздействия температур при пожаре);

Установки водяного пожаротушения. Для подачи воды при тушении пожара используют пожарные стволы или оросители, которыми можно создавать сплошные, капельные, распыленные и мелкораспыленные водя-ные струи.

Для тушения пожаров водой применяют установки водяного пожаротушения, пожарные автомашины и водяные стволы (ручные и лафетные). Наиболее широкое распространение получили спринклерные и дренчерные установки.

Спринклерные установки представляют собой разветвленные трубопроводы, размещенные под потолком помещения, в оторые вмонтированы спринклера, орошающие от 9 до 12 м 2 площади пола.

Выходное отверстие спринклерной головки закрыто легкоплавким замком с температурой плавления 72 0 С. В спринкерных установках вскрываются лишь те головки, которые оказались в зоне высокой температуры пожара. Они включаются через 2-3 мин. после повышения температуры.

Дренчерные установки представляют собой трубопроводы заполненные водой до штуцеров дренчеров. Дренчерные головки включаются автоматически или вручную одновременно. Их используют для орошения.

Установки водопенного тушения. Для тушения пожаров пены применяются передвижные средства (ручные пенные стволы, пеноподъемники, пеногенераторы и др.), полустационарные (пенокамеры), стационарные генераторы и автоматические стационарные установки.

Установка пенного тушения автоматически включает подачу раствора пенообразователя в генераторы, где образуется пена.

Установки газового пожаротушения могут быть объемного и локального пожаротушения (по объему и по площади). В помещениях объема до 3000 м 3 применяют объемные тушения газовыми составами (CO 2 , N₂ и Ar), а объемом до 6000 м 3 – фреон.

Для тушения локальных очагов горения применяют ручные огнетушители (типа ОУ) и передвижные (типа УП).

Водоснабжение и установки для тушения пожараДля обеспечения тушения пожара необходимы пожарные гидранты, которые устанавливаются в водопроводных колодцах. Расстояние между гидрантами должно быть более 150 м и не далее 2,5 м от дороги и не ближе 5 м от здания. А в здании должны иметься пожарные краны.Установки для тушения пожаров подразделяются на следующие группы: пожарные машины, установки пожаротушения, огнетушители средства пожарной и оханно-пожарной сигнализации, пожарные спасательные устройства, пожарный ручной инструмент, пожарный инвентарь.

По способу тушения установки газового пожаротушения делят

Виды и предназначение систем пожаротушения

Наличие на объекте пожарной сигнализации и систем автоматического пожаротушения, позволяет гарантировать высокий уровень защиты материальных ценностей и безопасности пребывающих там людей. Благодаря тому, что существуют различные виды систем пожаротушения можно подобрать оптимальную конфигурацию оборудования и устройств, которые будут подходить для конкретного объекта лучше всего, гарантируя максимально возможный уровень пожарной безопасности.

Область применения систем пожаротушения

Автоматические системы борьбы с огнем могут устанавливаться на различных объектах. Благодаря тому, что есть разные виды пожаротушения, автоматическую установку можно будет применять:

на промышленных объектах (заводы, фабрики и пр.);
в складских помещениях;
в различных учебных заведениях;
в магазинах, кафе и прочих объектах общего пользования;
на заправочных станциях;
на бытовых объектах;
в жилых помещениях.

Для каждого из перечисленных объектов подбирается индивидуальная система пожаротушения, которая отличается по используемому для этих целей веществу, по конструкционному исполнению, по степени автоматизации.

Виды систем пожаротушения в зависимости от конструкции

Установки пожаротушения по конструктивному устройству подразделяются на три вида:

Перечисленные установки пожаротушения по степени автоматизации подразделяются на:

ручные (их запуск производится в ручном режиме);
автоматические (срабатывают самостоятельно, получая сигнал от сигнализации).

Стационарные системы борьбы с огнем предусмотрены для быстрой локализации начавшегося пожара внутри помещения. Наиболее эффективны эти установки на начальной стадии пожара, позволяя локализировать его очаги и не дать возможности им распространиться на большую территорию.

Стационарные установки пожаротушения по способу тушения подразделяются на те, которые обеспечивают:

объемное воздействие на источники возгорания;
поверхностное действие на очаги пламени.

По способу активации этих автоматических систем они подразделяются на те, которые включаются дистанционно или локально.

Мобильные системы борьбы с огнем предназначены для перемещения по территории с целью доставки огнетушащего вещества к области возгорания. Для перемещения этих установок применяются различные транспортные средства – автомобили, вертолеты, самолеты, поезда и пр.

Полустационарные установки предусматривают в своем составе наличие элементов стационарных систем борьбы с огнем, а также отдельные агрегаты пожаротушения, которые можно передвигать по объекту с применением различных тяговых средств.

Кроме перечисленных выше установок и систем различают еще и первичные средства борьбы с огнем, которые реализованы в виде огнетушителей различной конструкции, наполнения и размеров.

Они позволяют бороться с огнем человеку в тех местах, где нет распылителей стационарной системы.

Виды систем пожаротушения в зависимости от огнетушащего вещества

Установки пожаротушения по виду огнетушащего вещества подразделяются на те, которые используют:

воду или воду с добавками;
пену;
газ;
порошок;
аэрозольные смеси.

Водяные установки борьбы с огнем применяют для тушения очагов горения воду или водяную смесь со специальными добавками, нейтрализующими процесс горения. По способу распыления воды и используемых оросителях эти системы делятся на дренчерные и спринклерные.

Пенные системы пожаротушения применяют для воздействия на очаги возгорания специальными пенными консистенциями. Они представляют собой дисперсные вещества, включающие в свой состав пузырьки газа, сформированные пленкой из пенообразующей жидкости. В зависимости от показателя соотношения объема пены к объему ее жидкой фазы можно выделить три группы пен:

низкократная;
среднекратная;
высокократная.

Наиболее часто применяются пены средней кратности, реже низкой. Установки пожаротушения высокократной пеной предназначены для реализации объемного тушения пожара.

Газовая установка применяет для воздействия на очаги возгорания специальным газообразным веществом, которое вытесняет воздух из области горения и способствует быстрой нейтрализации процесса горения. Такого типа установки применяются в тех случаях, когда использование воды, пены или прочих огнетушащих веществ не представляется возможным в связи с тем, что эти вещества могут нанести большой материальный урон тем материальным ценностям, которые пребывают в помещении. В основном газовые установки применяются в серверных, в библиотеках, музеях, для тушения оборудования, пребывающего под напряжением, на летательных аппаратах.

Порошковые установки для тушения пожара предусматривают применение специального порошка, который снижает скорость химических реакций при горении, способствуя, таким образом, угнетению и тушению очагов пламени. Такого типа системы широко используют при потребности тушения пожаров, относящихся к классам «А», «В», «С», а также при возгорании электрооборудования.

Аэрозольные системы предусматривают распыление внутри помещений специальных огнетушащих веществ в виде аэрозольной смеси. Такие установки обеспечивают требуемую эффективность при объемном тушении огня в помещении, которое может быть нормально герметизировано. В других случаях такие системы демонстрируют низкие показатели эффективности.

Заключение

Благодаря тому, что существуют различные виды систем пожаротушения, можно подобрать оптимальные комплексы пожаротушения, которые будут гарантировать максимальную пожарную безопасность на объекте. Сделать это правильно могут квалифицированные специалисты, которые обеспечат проектирование систем пожаротушения, выбор наиболее подходящего оборудования, а также его монтаж и настройку для правильного и отказоустойчивого функционирования.

По способу тушения установки газового пожаротушения делят

Газовое пожаротушение

Для обеспечения эффективной защиты от пожара в настоящее время применяется большое количество средств пожаротушения. Многие объекты останавливают свой выбор на автоматических средствах пожаротушения — они не только эффективны, но и отличаются высоким быстродействием, а также умеют работать с различными пожаротушащими веществами. Подробнее рассмотрим газовые установки, использующие для нейтрализации очагов возгорания газовые составы специального свойства.

Эффективность газового пожаротушения

Говоря о газовом пожаротушении, мы говорим о комплексе средств, позволяющих быстро нейтрализовать возгорание и воспрепятствовать его распространению по территории объекта. При помощи газа можно снизить температуру в области горения, замедлить скорость химической реакции, а также полностью перекрыть поступление кислорода в зону горения. Всё это в комплексе позволяет быстро локализовать возникший очаг возгорания и полностью погасить его, минимизировать ущерб, который может быть нанесён материальным ценностям, находящимся на объекте.
Газовые установки могут использовать различные газы и их смеси. Наиболее часто и эффективно используют следующие вещества:

углекислый газ;
азот;
аргон;
сера шестифтористая;
инерген;
халадоны 125, 218, 227, 230.

Применение газового пожаротушения

Газовое пожаротушение востребовано там, где использование прочих пожаротушащих веществ оказывается малоэффективным или попросту невозможным. Например, пеной и водой нельзя тушить серверное оборудование, использование порошка недопустимо в стенах архивов и библиотек и т.д. В таких случаях вполне можно прибегнуть к использованию газа.

Впрочем, важно понимать, что системы и установки газового пожаротушения нуждаются в осторожности пользователей в процессе эксплуатации. Газ, как известно, после распыления, на неопределённое время делает атмосферу в помещении жизненепригодной. Именно поэтому все автоматические системы, использующие газ, перед срабатыванием должны дать людям время и возможность покинуть помещения зоны возгорания. Нормы газового пожаротушения предусматривают использование газовых систем в комплексе со световыми извещателями, помогающими организовать процесс эвакуации людей.

Чаще всего такие системы используются на объектах следующего типа:

центры обработки данных, серверные помещения;
электронные библиотеки;
архивы и библиотеки;
выставочные залы, музеи и другие объекты сферы искусств;
объекты промышленного назначения, оснащённые электрифицированными установками;
объекты сектора энергетики;
воздушные и морские транспортные средства.

Преимущества и недостатки

В ряду преимуществ, которыми обладают газовые установки, необходимо выделить следующие:

эффективная нейтрализация очагов возгорания, высокая скорость борьбы с ними;
возможность тушить сразу несколько пожаров, возникших в помещении;
инертные свойства используемых газов (исключая щелочные металлы и щелочноземельные);
после использования газ не наносит вреда окружающей среде, поскольку после его распада не образуется токсичных веществ;
поскольку газ не проводит ток, его можно использовать для тушения установок, находящихся под напряжением;
материальные ценности, находящиеся на объекте, получают минимальный ущерб, поскольку газ не способен их повредить;
после срабатывания системы помещениям не нужна специальная уборка — для полного устранения газа достаточно просто проверить помещение.

Конечно, следует ознакомится и с недостатками этих систем — они, несомненно, тоже присутствуют:

помещение должно быть герметичным, чтобы газ сумел выполнить свою задачу;
газовые установки бессильны в случае тушения пожара на открытой территории;
эффективность газового пожаротушения снижается в помещениях с большой кубатурой;
данные установки чувствительны к температурам — перепады могут нарушить их работоспособность;
хранение газовых модулей требует особых предосторожностей;
согласно ГОСТ автоматические газовые установки не должны применяться для тушения материалов и веществ, для горения которых не требуется доступ воздуха; также они не тушат щелочные и щелочноземельные металлы.

Классификация газовых систем пожаротушения

По принципу действия выделяют 2 группы автоматических систем газового пожаротушения:

Ингибиторы — установки, применяющие вещества, имеющие своей целью подавить процесс горения. Эти вещества вступают в химическую реакцию с горящим материалом, в её ходе они отнимают энергию у процесса горения — происходит снижение его интенсивности и окончательное подавление.
Диоксиданты — системы, вытесняющие кислород из зоны возгорания. Без доступа кислорода процесс горения «задыхается» — такие установки, как правило, используют аргон, углекислый газ, инерген, азот и смесь на их основе.

По степени мобильности системы, использующие газ, подразделяют на:

мобильные установки, самостоятельно или на буксире перемещающиеся по объекту;
первичные средства пожаротушения;
установки стационарного типа.

Кроме этого можно использовать следующие классификации:

по объёму тушения выделяют локальные и полнообъемные системы;
по типу подачи пожаротушащего газа — установки централизованные или модульные;
по способу активации — есть системы, запускающиеся с пульта или кнопки в ручном режиме, автоматические, использующие электрический, механический, пневматический или гидравлический привод.

Принцип работы газовых систем пожаротушения

После активации установка запускает в помещение газ. Его задача — воздействие на очаг возгорания, уменьшение эффективности химических реакций процесса горения. В области возгорания снижается температура, вокруг формируется защитное облако. которое не пропускает к очагу воздух, питающий пламя. Все эти действия приводят к быстрой нейтрализации пламени, препятствуют распространению огня на большую территорию.

Контролирующие нормы

Система газового пожаротушения автоматического типа проектируется, монтируется и эксплуатируется согласно нормативной документации, принятой в сфере пожарной безопасности. Главными документами являются ГОСТ Р 50968 и НПБ 88-2001. Производя расчёты необходимо учесть следующие важные факторы:

количество помещений на объекте, их размер и объём;
наличие фальшстен, подвесных потолков и т.д.;
климатические особенности объекта: влажность, давление. температура и т.д.;
режим работы персонала, который находится на объекте.

Чтобы не беспокоиться о защите своего объекта от пожара, к работам по проектированию, монтажу и обслуживанию необходимо привлекать квалифицированных специалистов.
Они не только грамотно продумают и воплотят проект системы, оформив всю необходимую документацию, но и возьмут на себя её дальнейшее обслуживание.

По способу тушения установки газового пожаротушения делят

Автоматическое газовое пожаротушение, области применения, характеристики систем

Для прекращения процесса горения в защищаемых помещениях используется газовый метод пожаротушения, принцип действия которого состоит в выпуске специального негорючего вещества, находящегося в газообразном состоянии. Подаваемый под напором газ (хладон, азот, аргон и пр.) вытесняет кислород, поддерживающий горение, из помещения, где возник пожар.

Классификация возгораний, устраняемых тушением газовым методом

Автоматическое газовое пожаротушение широко применяется при локализации пожаров, относящихся к следующим классам:

горение твердых материалов – класс А;
горение жидкостей – класс В;
горение электропроводок, оборудования, находящегося под напряжением – класс E.

Противопожарная защита объемным способом применяется при охране банковского специализированного оборудования, музейных ценностей, архивных документов, центров по обмену данными, серверных, узлов, осуществляющих связь, приборов, газоперекачивающих объектов, дизельных, генераторных помещений, диспетчерских и других дорогостоящих объектов собственности как промышленных, так и хозяйственных.

Помещения, где расположено управление атомными электростанциями, телекоммуникационное оборудование, сушильные и окрасочные камеры должны быть оборудованы автоматической газовой противопожарной защитой в обязательном порядке.

Преимущества способа

В отличие от прочих методов тушения пожаров автоматическое газовое пожаротушение охватывает весь объем защищаемого помещения. Газовая огнетушащая смесь в течение короткого времени 10 – 60 секунд распространяется по всему помещению, включая объекты самовозгорания, останавливает огонь, оставляя охраняемые ценности в прежнем виде.

К основным достоинствам данного способа пожаротушения относятся следующие факторы:

безопасность действующих материалов;
высокая скорость и эффективность ликвидации возгораний;
охватывание всего объема защищаемого помещения;
высокий ресурс использования установок оборудования газового вида.

Огнетушащая газовая смесь ликвидирует пламя с большой эффективностью благодаря способности газа быстро проникать в труднодоступные герметичные и экранируемые зоны охраняемого объекта, куда затруднен доступ обычным средствам пожаротушения.

В процессе тушения пожара вследствие срабатывания АУГП образовавшийся газ не причиняет вреда ценностям в сравнении с иными средствами тушения – водой, пеной, порошком, аэрозолями. Последствия ликвидации пожара быстро удаляются проветриванием или при помощи вентиляционных средств.

Устройство и принцип действия установок

Автоматические установки газового пожаротушения (АУГП) имеют в своем составе два и более модуля, содержащих газовое огнетушащее вещество, трубные разводки и насадки. Выявление огня и включение установки происходит при помощи специальной противопожарной сигнализации, являющейся составной частью оборудования.

Газовые противопожарные модули состоят из баллонов с газом и пусковых устройств. Газовые баллоны подлежат неоднократным заправкам после их опустошений в процессе использования. Сложная автоматическая система газового пожаротушения, состоящая из нескольких модулей, объединена при помощи специальных устройств – коллекторов.

В процессе ежедневной эксплуатации производится атмосферный контроль возникновения дыма (дымовые датчики-извещатели) и повышенных значений температуры (тепловые извещатели) в помещениях. Постоянное отслеживание целостности цепей запуска системы тушения пожара, обрывов в цепях, образования коротких замыканий также производится при помощи систем пожарной сигнализации.

Газовый метод тушения огня происходит в автоматическом режиме:

срабатывание датчиков;
выход огнетушащих газов под высоким давлением;
вытеснение кислорода из атмосферы защищаемого помещения.

Возникновение возгорания является сигналом к автоматическому запуску установки газового пожаротушения в соответствии со специальным алгоритмом, которым предусмотрена также и эвакуация персонала из опасной зоны.

Полученный сигнал о возникновении возгорания приводит к автоматическому отключению вентиляционной системы, подаче негорючего газа под высоким давлением по трубопроводам к распылителям. Благодаря высокой концентрации газовых смесей длительность процесса газового пожаротушения составляет не более 60 сек.

Разновидности автоматических систем

Применение АУГП рекомендовано в залах, где нет постоянного присутствия людей, а также там, где хранятся взрывоопасные и горючие вещества. Здесь обнаружение возгораний невозможно без систем сигнализации, срабатывающих автоматически.

В зависимости от мобильности автоматические системы разделяются на следующие категории:

мобильные установки;
переносные АУГП;
стационарные виды систем.

Мобильная автоматическая установка газового пожаротушения располагается на специальных платформах как самоходных, так и буксируемых. Монтаж стационарного оборудования производится непосредственно в помещениях, управление осуществляется при помощи пультов.

Установки переносного типа – огнетушители являются наиболее распространенным средством пожаротушения.Их присутствие обязательно в каждом помещении.

Классификация АУГП производится также по способам поставки огнетушащих веществ, по объемным методам (локальный – средство пожаротушения подается непосредственно к месту возгорания, полное тушение – по всему объему помещения).

Требования к проектным, расчетным и установочным работам

При установке систем-автоматов тушения пожаров газовым методом необходимо соблюдать установленные действующим законодательством нормы в полном соответствии с требованиями заказчиков проектируемых объектов. Проектные, расчетные и монтажные мероприятия осуществляются профессионалами.

Создание проектной документации начинается с обследования помещений, определения количества и площадей комнат, особенностей отделочных материалов, использованных при оформлении потолков, стен, полов. Нужно также учитывать назначение комнат, характеристики влажности, пути эвакуации людей при возникновении срочной необходимости покинуть здание.

При определении мест расположения данного противопожарного оборудования особое внимание необходимо уделить количеству кислорода в районах скопления людей в момент автоматического включения системы пожаротушения. Количество кислорода в этих местах должно соответствовать допустимым нормам.
При монтировании газового оборудования необходимо обеспечить его защиту от механических воздействий.

Мероприятия по обслуживанию противопожарных средств

Автоматические противопожарные системы газового вида нуждаются в регулярном профилактическом обслуживании.

Ежемесячно необходимо проверять рабочее состояние и герметичность отдельных элементов и системы в целом.

Нужно диагностировать работоспособность датчиков задымленности и возгорания, а также средств сигнализации.

Каждое срабатывание средств пожаротушения должно сопровождаться последующей дозаправкой емкостей газовыми смесями и перенастройкой системы оповещения. Демонтаж всей системы не требуется благодаря тому, что профилактические операции производятся по месту ее расположения.

Модули пожаротушения нуждаются в периодических освидетельствованиях каждые десять лет.

При выборе огнетушащих средств необходимо помнить об обеспечении необходимых эксплуатационных условий:

безопасность людей, находящихся в помещениях;
сохранность материальных ценностей;
соответствие цены и качества выбранного оборудования.

По способу тушения установки газового пожаротушения делят

Норма П.Б.

ОБСУЖДЕНИЕ И РАЗЪЯСНЕНИЕ НОРМ ПОЖАРНОЙ БЕЗОПАСНОСТИ

первая редакция СП «Установки пожаротушения автоматические..»

Доброго времени суток всем постоянным Читателям нашего сайта, а также коллегам по цеху! Сегодня мы продолжаем обсуждать и анализировать документ, который представляет собой новую редакцию, разработанную специалистами ВНИИПО – первая редакция СП «Установки пожаротушения автоматические. Нормы и правила проектирования» (далее, первая редакция). ВНИИПО до 15 октября 2018г. ждет от всех желающих замечаний и пожеланий к формулировкам в тексте данного документа. Ранее, мы публиковали две статьи с началом анализа указанного документа, найти их и прочитать можно пройдя по следующим ссылкам на нашем сайте:

Сегодня мы продолжаем разбирать документ – первая редакция СП «Системы противопожарной защиты. Установки пожаротушения автоматические. Нормы и правила проектирования», с того места, на котором мы остановились в указанной последней ссылкой статье. Особо важные изменения я выделю красным цветом, а свое мнение напишу синим – все как обычно в наших статьях. Части текста, не изменившие своего смыслового значения от формулировок «родительского документа» СП5.13130-2009, в целях экономии размера текста статьи, выделять или даже приводить не буду.

9.1.1 Автоматические установки газового пожаротушения применяются для ликвидации пожаров классов А, В по ГОСТ 27331 и Е по Техническому регламенту [1]. Для ликвидации пожаров класса «С» установки теперь не применяются.

При этом установки не должны применяться для тушения следующих веществ:

– волокнистых, сыпучих, пористых и других горючих материалов, склонных к самовозгоранию и тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.);

– химических веществ и их смесей, полимерных материалов, склонных к тлению и горению без доступа воздуха;

9.1.2 Запрещается применение установок объемного углекислотного (СО₂) пожаротушения:

а) в помещениях, которые не могут быть покинуты людьми до начала работы установки;

9.1.3 Установки объемного пожаротушения (кроме установок азотного пожаротушения) применяются для защиты помещений (оборудования), имеющих стационарные ограждающие конструкции с параметром негерметичности не более значений, указанных в таблице Г.16 (приложение Г).

Для установок азотного пожаротушения параметр негерметичности не должен превышать 0,001 м –1 .

Примечание — При разделении объема защищаемого помещения на смежные зоны (фальшпол, фальшпотолок и т. п.) параметр негерметичности не должен превышать указанных значений для каждой зоны. Параметр негерметичности определяют без учета проемов в ограждающих поверхностях между смежными зонами, если в них предусмотрена одновременная подача ГОТВ.

– по способу тушения — на установки объемного тушения, локального по объему;

– по способу хранения газового огнетушащего вещества — на централизованные и модульные;

– по способу включения — на установки с электрическим, пневматическим, механическим пуском или их комбинацией.

9.2.2 Для АУГП должен быть предусмотрен автоматический (основной) и дистанционный (ручной) виды включения (пуска).

В дополнение может предусматриваться местный (ручной) пуск.

9.2.3 Технологическая часть установок содержит сосуды с ГОТВ, трубопроводы и насадки. Кроме того, в состав технологической части установок могут входить распределительные устройства по ГОСТ Р 53283 и побудительные системы.

9.3.1 В установках применяются ГОТВ, указанные в таблице 9.1.

Как видите, в отличии от СП5.13130-2009, огнетушащих веществ прибавилось.

9.3.2 В качестве газа-вытеснителя для ГОТВ-сжиженных газов (кроме СО₂ и хладона 23) следует применять азот, технические характеристики которого соответствуют ГОСТ 9293. Допускается при наличие разрешения изготовителя ГОТВ использовать воздух, для которого точка росы должна быть не выше минус 40 °С.

9.4.1 Установки должны соответствовать требованиям ГОСТ Р 50969. Исполнение оборудования, входящего в состав установки, должно соответствовать требованиям действующих нормативных документов.

9.4.2 При разработке проекта технологической части установки производят следующие расчеты:

– массы ГОТВ в установке пожаротушения (приведен в приложении Д); исходные данные для расчета массы — в соответствии с приложением Г;

– диаметра трубопроводов установки, типа и количества насадков, времени подачи ГОТВ (гидравлический расчет); методика расчета для установки углекислотного пожаротушения, содержащей изотермический резервуар, приведена в приложении Е; для остальных установок расчет рекомендуется производить по методикам, разработанным с учетом характеристик ГОТВ и давления газа-вытеснителя (при его наличии);

– площади проема для сброса избыточного давления в защищаемом помещении при подаче ГОТВ (приведен в приложении Ж).

Исходными данными для расчета и проектирования установки являются:

– перечень помещений и наличие пространств фальшполов и подвесных потолков, подлежащих защите установкой пожаротушения;

– количество помещений (направлений), подлежащих одновременной защите установкой пожаротушения;

– геометрические параметры помещения (конфигурация помещения, длина, ширина и высота ограждающих конструкций, объем помещения);

– конструкция перекрытий и расположение инженерных коммуникаций;

– площадь постоянно открытых проемов в ограждающих конструкциях и их расположение;

– предельно допустимое давление в защищаемом помещении в соответствии с ГОСТ 12.3.047 (раздел 6);

– диапазон температуры, давления и влажности в защищаемом помещении и в помещении, в котором размещаются составные части установки;

– перечень и показатели пожарной опасности веществ и материалов, находящихся в помещении, и соответствующий им класс пожара по ГОСТ 27331;

– тип, величина и схема распределения пожарной нагрузки;

– наличие и характеристика систем вентиляции, кондиционирования воздуха, воздушного отопления;

– категория помещений по СП 12.13130 и классы зон по ПУЭ [4] и Техническому регламенту [1];

Исходные данные входят в состав задания на проектирование, которое согласовывают с организацией-разработчиком установки и включают в состав проектной документации.

9.6.1 Расчетное количество (масса) ГОТВ в установке должно быть достаточным для обеспечения его нормативной огнетушащей концентрации в любом защищаемом помещении или группе помещений, защищаемых одновременно.

9.6.2 Централизованные установки кроме расчетного количества ГОТВ должны иметь его 100%-й резерв.

Допускается совместное хранение расчетного количества и резерва ГОТВ в изотермическом резервуаре по ГОСТ Р 53282 при условии оборудования последнего запорно-пусковым устройством с реверсивным приводом и техническими средствами его управления.

9.6.3 Модульные установки кроме расчетного количества ГОТВ должны иметь его 100%-й запас.

При наличии на объекте (группе объектов) нескольких модульных установок запас предусматривается в объеме, достаточном для восстановления работоспособности установки, сработавшей в любом из защищаемых помещений объекта (группе объектов).

Запас следует хранить в модулях, аналогичных модулям установок. Модули с запасом должны быть подготовлены к монтажу в установку.

Модули с запасом должны храниться на складе объекта (группы объектов) или организации, осуществляющей сервисное обслуживание установок пожаротушения, либо в ином доступном месте, обеспечивающим безопасное хранение и возможность оперативной замены. Обратите внимание на формулировку – добавилась фраза про «иное доступное место, обеспечивающее условия хранения и оперативной замены». Это какое это такое иное место ввиду имеется и зачем это написано? А, может таким местом вполне может быть склад поставщика (читай продавца) модулей, если продавец напишет гарантийное письмо о оперативной поставке модулей требуемого артикула после внесения предоплаты покупателем. Все, более ничего не надо, и даже срок этой самой оперативности не нужно указывать. Никто не скажет, что месяц, год или два года поставки модулей – это не оперативно, так как не с чем эту самую оперативность сравнивать. Ни один суд не вынесет определения, не имея железных оснований, которые отсутствуют в самом формулировании требования нормативного пункта. И можно сколько угодно потом, толковать о том, что ввиду имелось совсем иное, когда формулировался данный пункт, что оперативно – это день-два, а не месяц или год, но все это попусту будет, поскольку – «что написано пером, то не вырубишь топором» и «то, что не запрещено – то разрешено». Формулировать надо точно и внятно – оперативно, т.е. в течении времени, не превышающего ……. часов. В очередной раз убеждаюсь, что во ВНИИПО формулируют текст нормативных документов далеко не юристы – скорее свободные литераторы.

9.6.4 При необходимости проведения испытаний установки запас ГОТВ для указанных испытаний принимается из условия защиты помещения наименьшего объема, если нет других требований.

9.6.5 Минимальное наполнение ГОТВ в модулях должно составлять не более 50 % от максимального наполнения, указанного в ТД на модули. Новый пункт, обратите внимание. Хотя, вряд ли кто то нарушал данный пункт, так как такое нарушение бессмысленно. Оптимально, в экономическом плане, максимальное наполнение типоразмера модуля. А если требуется меньший объем газа, то выгодно принять меньший типоразмер, чем наполнять минимум газа в большой по объему модуль.

9.7.1 Установка должна обеспечивать задержку выпуска ГОТВ в защищаемое помещение при автоматическом и дистанционном пуске на время, необходимое для эвакуации из помещения людей, отключение вентиляции (кондиционирования и т. п.), закрытие заслонок (противопожарных клапанов и т. д.), но не менее 10 с от момента включения в помещении устройств оповещения об эвакуации.

Время полного закрытия заслонок (клапанов) в воздуховодах вентиляционных систем в защищаемом помещении не должно превышать указанного времени задержки.

Примечание — Допускается не отключать при пожаротушении вентиляционные установки, которые обеспечивают безопасность технологического процесса в защищаемом помещении. При этом расчет установки производится с учетом потерь огнетушащего вещества вследствие работы вентиляционных установок. Обратите внимание – очень важный нюанс! Если в СП5.13130.2009 текст звучал следующим образом «…..При этом расчет установки производится по специальной методике с учетом индивидуальных особенностей защищаемого объекта.», то в данном случае есть конкретика «….с учетом потерь огнетушащего вещества вследствие работы вентиляционных установок». Теперь понятно, что, к примеру, при проектировании газового пожаротушения помещений серверных, системы кондиционирования (они также считаются вентиляционными установками) можно не отключать. Во первых, кондиционеры обеспечивают работоспособность серверного оборудования и во вторых – потерь огнетушащего вещества, вследствие работы кондиционеров, нет, поскольку кондиционеры не высасывают воздушную среду в помещении, а просто охлаждают ее. Ранее, по СП5.13130.2009 с этим было сложнее, так как сформулированно было хитро и туманно – специальная какая то методика……индивидуальные особенности и все такое.

9.7.2 Установка должна обеспечивать инерционность (время срабатывания без учета времени задержки выпуска ГОТВ) не более 15 с.

9.7.3 Установка должна обеспечивать подачу не менее 95 % массы ГОТВ, требуемой для создания нормативной огнетушащей концентрации в защищаемом помещении, за временной интервал, не превышающий:

– 10 с — для модульных установок, в которых в качестве ГОТВ применяются сжиженные газы (кроме двуокиси углерода);

– 15 с — для централизованных установок, в которых в качестве ГОТВ применяются сжиженные газы (кроме двуокиси углерода);

– 60 с — для модульных и централизованных установок, в которых в качестве ГОТВ применяются двуокись углерода или сжатые газы.

Номинальное значение временного интервала определяется при хранении сосуда с ГОТВ при температуре 20 °С.

В централизованных установках сосуды следует размещать в станциях пожаротушения. В модульных установках модули могут располагаться как в самом защищаемом помещении, так и за его пределами, в непосредственной близости от него. Расстояние от сосудов до источников тепла (приборов отопления и т. п.) должно составлять не менее 1 м.

Распределительные устройства следует размещать в помещении станции пожаротушения.

9.8.2 Размещение технологического оборудования централизованных и модульных установок должно обеспечивать возможность их обслуживания.

9.8.3 Сосуды не следует располагать в местах, в которых они могут быть подвергнуты опасному воздействию факторов пожара (взрыва), механическому и химическому повреждению, прямому воздействию солнечных лучей.

9.8.4 Модули в составе установки пожаротушения должны размещаться в условиях, при которых максимальный интервал температуры составляет от 50 ºС до минус 20 ºС. При необходимости следует предусмотреть внешний обогрев или охлаждение. Оппа ……вот тебе и так! Теперь в не отапливаемых помещениях не установишь модуля ГПТ, так как в России, почти везде, зимой бывают отрицательные температуры «под минус 30» и соответственно, в не отапливаемых помещениях температура опустится ниже крайней установленной позиции « минус 20 ºС ». А внешний обогрев или охлаждение – это конечно увлекательно и для проектировщиков и для монтажников и для эксплуатационников.

9.8.5 Для модулей одного типоразмера в установке расчетные значения по наполнению ГОТВ и газом-вытеснителем должны быть одинаковыми.

9.8.6 При подключении двух и более модулей к коллектору (трубопроводу) следует применять модули одного типоразмера:

– с одинаковым наполнением ГОТВ и давлением газа-вытеснителя, если в качестве ГОТВ применяется сжиженный газ;

– с одинаковым давлением ГОТВ, если в качестве ГОТВ применяется сжатый газ;

– с одинаковым наполнением ГОТВ, если в качестве ГОТВ применяется сжиженный газ без газа-вытеснителя.

Подключение модулей к коллектору следует производить через обратный клапан.

1 Допускается не применять обратные клапаны для подключения модулей к коллектору, если алгоритм работы установки предусматривает одновременную подачу ГОТВ из всех модулей, подключенных к общему коллектору, или конструкция запорно-пускового устройства модулей после выпуска ГОТВ обеспечивает их перевод в закрытое положение, которое сохраняется при срабатывании других модулей.

2 Для герметизации коллектора при отключении модулей следует предусматривать заглушки.

9.8.7 Модули в составе установки должны быть закреплены в соответствии с технической документацией изготовителя.

9.8.8 Сосуды для хранения резерва должны быть подключены и находиться в режиме местного пуска. Переключение таких сосудов в режим дистанционного или автоматического пуска предусматривается только после подачи или отказа подачи расчетного количества ГОТВ.

9.8.8 Технические средства контроля сохранности ГОТВ и газа-вытеснителя в модулях должны соответствовать ГОСТ Р 53281.

– ГОТВ-сжиженных газов, применяемых без газа-вытеснителя (например, хладон 23 или СО₂), должны содержать в своем составе устройства контроля массы или уровня жидкой фазы ГОТВ. Устройство контроля должно срабатывать при уменьшении массы модуля на величину, не превышающую 5 % от массы ГОТВ в модуле;

– ГОТВ-сжатых газов должны содержать устройство контроля давления, обеспечивающее контроль протечки ГОТВ, не превышающей 5 % от давления в модуле;

– ГОТВ-сжиженных газов с газом-вытеснителем должны содержать устройство контроля давления, обеспечивающее контроль протечки газа-вытеснителя, не превышающей 10 % от давления газа-вытеснителя, заправленного в модуль.

Метод контроля сохранности ГОТВ должен обеспечивать контроль протечки ГОТВ, не превышающей 5 %. При этом контроль сохранности массы ГОТВ в модулях с газом-вытеснителем осуществляется периодическим взвешиванием. Периодичность контроля и технические средства для его осуществления определяются изготовителем модуля и должны быть указаны в ТД на модуль.

9.9.1 Трубопроводы установок следует выполнять из стальных труб по ГОСТ Р 53383, ГОСТ 8732 или ГОСТ 8734, а также труб из латуни или нержавеющей стали. Побудительные трубопроводы следует выполнять из стальных труб по ГОСТ 10704.

Для резьбового соединения труб следует применять фитинги из аналогичного материала.

9.9.2 Соединения трубопроводов в установках пожаротушения должны быть сварными, резьбовыми, фланцевыми или паяными.

9.9.3 Конструкция трубопроводов должна обеспечивать возможность продувки для удаления воды после проведения гидравлических испытаний или слива накопившегося конденсата.

9.9.4 Трубопроводы должны быть надежно закреплены. Зазор между трубопроводом и стеной (строительной конструкцией) должен составлять не менее 2 см.

9.9.5 Трубопроводы и их соединения должны обеспечивать прочность при давлении 1,25Р_раб и герметичность в течение 5 мин при давлении Р_раб , где Р_раб — максимальное давление ГОТВ в сосуде в условиях эксплуатации.

1 Для установок углекислотного пожаротушения низкого давления прочность трубопровода и его соединений должна обеспечиваться при давлении 2Р_раб , но не менее 4 МПа.

2 Прочность трубопровода и его соединений на участке от модулей (батарей) до распределительных устройств (при их наличии) должна обеспечиваться при давлении 1,5Р_раб .

9.9.6 Трубопроводы установок должны быть заземлены (занулены). Знак и место заземления должны соответствовать ГОСТ 21130.

9.9.7 Для соединения модулей с трубопроводом допускается применять гибкие соединители (например, рукава высокого давления) или медные трубопроводы, прочность которых должна обеспечиваться при давлении не менее 1,5Р_раб .

9.9.8 Систему распределительных трубопроводов следует выполнять симметричной. Допускается применение несимметричной системы распределительных трубопроводов при выполнении требовании пункта 9.11.4. Пункт 9.11.4 требует следующее – «Разница расходов ГОТВ между двумя крайними насадками на одном распределительном трубопроводе не должна превышать 20 %». Это допущение – интересный момент для проектирования, так как симметричность, в ряде случаев, обеспечить не просто из-за центрового расположения оборудования по защищаемой площади, что затрудняет прокладку центральной нитки распределительного трубопровода. Сейчас значит, можно пройти «по стеночке».

9.9.9 Внутренний объем трубопроводов не должен превышать 80 % объема жидкой фазы расчетного количества ГОТВ при температуре 20 °С.

9.9.10 В установках с СО₂ суммарная площадь проходных сечений распределительных трубопроводов не должна превышать площадь проходного сечения магистрального трубопровода.

9.10.1 Размещение термочувствительных элементов побудительных систем в защищаемых помещениях производится в соответствии с требованиями, приведенными в разделе 6.

9.10.2 Диаметр условного прохода побудительных трубопроводов следует принимать равным 15 мм.

9.10.3 Побудительные трубопроводы и их соединения в установках должны обеспечивать прочность при давлении 1,25Р и герметичность при давлении не менее Р, где Р — максимальное давление газа (воздуха) или жидкости в побудительной системе.

9.10.4 Устройства дистанционного пуска установки должны располагаться на высоте не более 1,7 м.

Остальные требования к устройствам дистанционного пуска должны соответствовать требованиям к аналогичным устройствам АУГП , изложенным в разделах 13—18 и действующей нормативной документации.

9.11.1 Выбор типа насадков определяется их техническими характеристиками для конкретного ГОТВ.

9.11.2 Насадки должны размещаться в защищаемом помещении с учетом его геометрии и обеспечивать распределение ГОТВ по всему объему помещения с концентрацией не ниже нормативной.

9.11.3 Насадки, установленные на трубопроводной разводке для подачи ГОТВ, плотность которых при нормальных условиях больше плотности воздуха, должны быть расположены на расстоянии не более 0,5 м от перекрытия (потолка, подвесного потолка, фальшпотолка) защищаемого помещения. Как был этот пункт «коряво» сформулирован, так он «коряво» и перелился в этот документ (первая редакция имеется ввиду). Во первых, сколько было вопросов по теме «как устанавливать насадки, если в помещении смонтирован потолок Грильятто, то есть «дырявый потолок». Потолок Грильятто тоже ведь считается подвесным? Ну так как подходить к нему, с учетом приведенного нормативного пункта? Чем различается подвесной потолок и фальшпотолок в данном контексте норм? Как устанавливать насадки под фальшполом? Так же отступать от верха фальшпола не более 0,5 метра или можно трубу по полу пустить, не зависимо от того, какое расстояние получится до верха фальшпола? Видите сколько вопросов? Их все задавали ВНИИПО, в том числе, и ВНИИПО ничего не сделало, чтобы как то учесть данные «непонятки», в рамках формулирования настоящего нормативного документа (первая редакция имеется ввиду).

9.11.4 Разница расходов ГОТВ между двумя крайними насадками на одном распределительном трубопроводе не должна превышать 20 %.

9.11.5 На входе в насадок, диаметр индивидуальных выпускных отверстий которого не превышает 3 мм, рекомендуется устанавливать фильтр.

9.11.6 В одном помещении (защищаемом объеме) должны применяться насадки только одного типоразмера.

9.11.7 Прочность насадков должна обеспечиваться при давлении 1,25Р_раб .

Насадки должны быть изготовлены из коррозионно-стойкого материала (например, латуни) или иметь защитные покрытия.

9.11.8 Выпускные отверстия насадков должны быть ориентированы таким образом, чтобы струи ГОТВ не были направлены непосредственно в постоянно открытые проемы защищаемого помещения.

9.11.9 Для подачи ГОТВ, которые при температуре 20 о С и давлении 760 мм.рт. ст. находятся в жидком состоянии, следует применять насадки, которые обеспечивают подачу и испарение жидкой фазы ГОТВ до взаимодействия с преградами объекта защиты в климатических условиях эксплуатации объекта. «Мутно» как то сформулировано. Вы не находите? То есть, это какие должны быть насадки, которые обеспечат испарение жидкой фазы ГОТВ? С подогревом, что ли? Про ГОТВ, которое при 20 о С и давлении 760 мм.рт. ст. находятся в жидком состоянии мы уже не раз писали. Это, например, Novec 1230, который каким то образом, пропихнули на наш рынок америкосы, чтоб у них у всех чирий на заднице вылез! Ну как, «каким то образом» …… понятно как – дали денег, кому надо, как обычно они делают, чтобы добиться своей цели. А наши «тупари», сори за французский, активно и бездумно начали проектировать этот Novec для серверных помещений, в которых, как правило, поддерживается температура не выше 20 о С, что необходимо для работоспособности сервера.

Химическая формула	CF3CF2C(0)CF(CF3)2
Молекулярная масса	316,04
Температура кипения при 1 атм	49,2°C
Температура замерзания	-108,0°C
Плотность в жидком состоянии	1,60 г/мл
Плотность в газообразном состоянии при давлении 1 атм	0,0136 г/мл
Удельный объем, газ при 1 атм	0,0733 м3/кг
Удельная теплоемкость, жидкость	1,103 кДж/кг°C
Удельный объем, пар при 1 атм	0,891 кДж/кг°C
Теплота испарения при температуре кипения	88,0 кДж/кг
Вязкость жидкости при 0°C/25°C	0,56/0,39 сантистокс
Давление пара	0,404 бар
Относительная диэлектрическая прочность при 1 атм	(N2=1.0) 2,3

Как видите температура кипения, то есть превращения вещества из жидкой фазы в газообразную, – 49,2°C. Ну и чего? Какой надо насадок применить, чтобы Novec нагрелся до 49,2°C и стал в газ превращаться? Что за полная чушь? В результате отработки систем Novec в помещениях серверных, ситуация следующая – из насадков брызгает жидкое вещество и, если пожар в помещении не нагрел окружающую атмосферу, хотя бы до 50 °C, то жидким это вещество и остается. А если пожар нагрел атмосферу до 50 °C, то соответственно, сервера уже «свернули лапти», и по сути, спасать уже нечего. То есть, ни о каком тушении очага пожара на ранней стадии говорить не приходится. Вот и все. И эта ситуация будет противоречить приведенному пункту, как Вы понимаете, если Вы не примените каких то хитрых насадков, согревающих ГОТВ. Поздравляю всех собственников серверных помещений, которые польстились на американские сказки и смонтировали Novec в своих серверных и автозалах. Браво – бис!

9.11.10 При расположении насадков в местах их возможного механического повреждения они должны быть защищены.

9.12.1 Помещения станций пожаротушения должны быть отделены от других помещений противопожарными перегородками 1-го типа и перекрытиями 3-го типа.

Помещения станции нельзя располагать под и над помещениями категорий А и Б.

Помещения станций пожаротушения следует располагать в подвале, на цокольном этаже или первом этаже зданий. Допускается размещение станции пожаротушения выше первого этажа, при этом подъемно-транспортные устройства зданий, сооружений должны обеспечивать возможность доставки оборудования к месту установки и проведения эксплуатационных работ. Выход из станции следует предусматривать:

– в вестибюль или в коридор (при условии, что расстояние от выхода из станции до лестничной клетки не превышает 25 м), если в этот коридор нет выходов из помещений категорий А и Б.

Примечание — Изотермические резервуары допускается устанавливать вне помещения станции с устройством навеса для защиты от осадков и солнечной радиации с ограждением по периметру площадки или внутри контейнерного сооружения. При этом следует:

– предусмотреть в месте установки резервуара аварийное освещение;

– выполнить мероприятия, исключающие несанкционированный доступ людей к резервуару, узлам его управления (пуска) и распределительным устройствам;

9.12.2 Высота помещения станции пожаротушения должна быть не менее 2,5 м для установок, в которых применяются модули или батареи. Минимальная высота помещения при использовании изотермического резервуара определяется высотой резервуара с учетом обеспечения удобства обслуживания и ремонта.

Рабочее и аварийное освещение следует выполнять в соответствии с требованиями нормативных документов в области проектирования и строительства зданий и сооружений.

Помещения станций должны быть оборудованы приточно-вытяжной вентиляцией с не менее чем двукратным воздухообменом, а также телефонной связью с помещением дежурного персонала, ведущим круглосуточное дежурство.

У входа в помещение станции должно быть установлено световое табло «Станция пожаротушения», соединенное с аварийным освещением. Входная дверь должна иметь запорное устройство, исключающее несанкционированный доступ в помещение станции пожаротушения.

9.12.3 Размещение приборов и оборудования в помещении станции пожаротушения должно обеспечивать возможность их обслуживания.

Исключены из нормативного документа (первая редакция, имеется ввиду), требования к температурному режиму, влажности и освещенности для станций пожаротушения, которые были четко прописаны в СП5.13130-2009, т.е. «В помещениях станций пожаротушения должна быть температура от 5 до 35 °С, относительная влажность воздуха не более 80 % при 25 °С, освещенность — не менее 100 лк при люминесцентных лампах или не менее 75 лк при лампах накаливания.»

Перечисленные пункты приводить и разбирать не будем, так как никаких существенных отличий от родительского СП5.13130-2009 в этих пунктах не прописано – все то же самое.

9.16.1 Проектирование установок следует производить с учетом обеспечения возможности выполнения требований безопасности при проведении работ по монтажу, наладке, приемке и эксплуатации установки, которые изложены в действующей НТД для данного вида установок.

9.16.2 Допускается при наличие обоснования в проекте для установок с ГОТВ-сжиженным газом, которые защищают помещения как с постоянным, так и с периодическим пребыванием персонала, осуществлять автоматическое переключение установки из режима автоматического пуска в дистанционный режим на период пребывания людей (переключение осуществляется при открывании дверей). При этом:

– восстановление режима автоматического пуска должен осуществлять дежурный персонал вручную от устройств восстановления автоматического пуска после окончания работ;

– устройства ручного дистанционного пуска следует размещать как на пожарном посту (на приборе управления), так и снаружи защищаемого помещения около каждого эвакуационного выхода, а устройство восстановления автоматического пуска – около одного из выходов;

– персонал, который имеет доступ в помещение, должен быть обучен сервисной организацией выполнению дистанционного пуска после окончания эвакуации. Внимание – это очень важный пункт! Сколько «копий переломано» в спорах о том, какой именно алгоритм восстановления автоматического пуска должен быть в системе ГПТ, при отключении автоматики, во время открывания дверей в защищаемое помещение! Ну вот, наконец, ясность внесена – в помещении можно работать, при отключенной автоматике запуска ГПТ. Естественно, люди должны быть инструктированы и должны быть средства (эти средства самые обычные, для структуры системы ГПТ) ручного дистанционного управления системой ГПТ. Кстати, данный пункт не исключает автоматического восстановления автоматического режима, после закрывания открытой двери и восстановления технологического шлейфа «дверь». Вы же видите – использовано слово «допускается». Конечно, первая редакция – это еще не закон, но этот пункт, я считаю, очень важен.

9.16.3 Устройства ручного пуска установок должны быть защищены от случайного приведения их в действие или механического повреждения. Они должны быть опломбированы, за исключением устройств местного пуска, установленных в помещениях станции пожаротушения, или устройств дистанционного пуска пожарных постов.

9.16.4 Предохранительные устройства для сброса ГОТВ (газа) следует располагать таким образом, чтобы исключить травмирование персонала при их срабатывании.

К выпускным узлам предохранительных устройств изотермического резервуара следует подключить дренажные трубопроводы для отвода газа в безопасную зону.

9.16.5 В установках на участках трубопроводов, где между клапанами возможно образование замкнутых полостей для сжиженных ГОТВ (например, между обратным клапаном батареи и распределительным устройством при отказе последнего), рекомендуется предусматривать предохранительные устройства для безопасного сброса ГОТВ.

9.16.6 Сосуды, применяемые в установках пожаротушения, должны соответствовать требованиям Технического регламента [3].

9.16.7 При размещении изотермического резервуара в подвальном помещении следует предусмотреть меры, исключающие залив резервуара водой в случае аварийного пролива из систем подачи воды подвала или расположенных выше помещений. Видимо, в этот же пункт следует добавить, кроме изотермического резервуара, еще и батареи модулей ГПТ? Станция может располагаться в подвале и в станции могут быть не только изотермический резервуар, но и батареи ГПТ? Если это так, то почему такая избирательность именно к изотермическому резервуару? Модули ГПТ также с электрическим пуском бывают и при затоплении станции водой, также могут выйти из строя.

9.16.8 Заземление и зануление приборов и оборудования установок должно выполняться согласно ПУЭ [4] и соответствовать требованиям технической документации на оборудование.

9.16.9 Входить в защищаемое помещение после выпуска в него ГОТВ и ликвидации пожара до момента окончания проветривания разрешается только в изолирующих средствах защиты органов дыхания.

9.16.10 Вход в помещение без изолирующих средств защиты органов дыхания разрешается только после удаления продуктов горения, ГОТВ и продуктов его термического распада до безопасной величины (концентрации).

9.16.11 К установкам могут быть предъявлены дополнительные требования безопасности, учитывающие условия их применения.

9.16.12 В части охраны окружающей среды установки должны соответствовать требованиям технической документации к огнетушащим веществам при эксплуатации, техническом обслуживании, испытании и ремонте.

На этом мы завершаем сегодняшнюю статью – третью часть обсуждения нового документа, разработанного ВНИИПО и предлагаемого для обсуждения – первая редакция СП «Системы противопожарной защиты. Установки пожаротушения автоматические». Продолжение обсуждения дальнейшего текста документа, как говорится, следует совсем скоро, оставайтесь «на нашем канале».

Приглашаю наших Читателей комментировать данную статью, присылать свои вопросы и замечания по тексту документа первая редакция СП «Системы противопожарной защиты. Установки пожаротушения автоматические».

Читайте другие публикации на сайте, ссылки на которые можно найти на Главной странице сайта, участвуйте в обсуждении в социальных сетях в наших

По способу тушения установки газового пожаротушения делят

Лекция “Общие сведения о системах противопожарной защиты”

ВВЕДЕНИЕ

В 2018 году в России произошло более 120 тысяч пожаров, на которых погибло 7913 человека. Согласно статистике около 40 % пожаров тушится при помощи первичных средств пожаротушения. Первичные средства пожаротушения – переносные или передвижные средства пожаротушения, используемые для борьбы с пожаром в начальной стадии его развития. Помещения, здания и сооружения необходимо обеспечивать первичными средствами пожаротушения в соответствии с Правилами противопожарного режима в РФ .

1. Первичные средства пожаротушения. Устройство, тактико-технические характеристики, правила эксплуатации огнетушителей.

Первичные средства пожаротушения предназначены для использования работниками организаций, личным составом подразделений пожарной охраны и иными лицами в целях борьбы с пожарами и подразделяются на следующие типы:

2) пожарные краны и средства обеспечения их использования;

5) генераторные огнетушители аэрозольные переносные.

Пожарный кран (ПК) – это комплект, состоящий из клапана, установленного на пожарном трубопроводе и оборудованного пожарной соединительной головкой, а также пожарного рукава с ручным стволом.

При использовании ПК необходимо развернуть пожарный рукав в направлении очага возгорания, открыть вентиль подачи воды и удерживая пожарный ствол подать воду в очаг возгорания.

Пожарный кран, как правило, размещается в пожарном шкафу.

Пожарный шкаф – вид пожарного инвентаря, предназначенного для размещения и обеспечения сохранности технических средств, применяемых во время пожара.

В зависимости от функционального назначения размещаемых в них технических средств на:

– шкаф пожарный для размещения пожарного крана, -ов (ШП-К);

– шкаф пожарный для размещения пожарного крана, и огнетушителей (ШП-К-О);

– шкаф пожарный многофункциональный интегрированный (ШПМИ).

В состав ШПМИ входят: комплект ПК; переносные огнетушители; средства защиты органов дыхания и зрения (самоспасатели); специальные огнестойкие накидки для защиты тела человека от тепловых воздействий; автоматические канатно-спусковые устройства для спасения людей с высоты; немеханизированный пожарный инструмент в комплекте, состоящем из изделий, необходимых для обеспечения спасательных операций в сооружении; аптечка для оказания первой медицинской помощи.

К первичным средствам пожаротушения относятся также устройства внутреннего пожаротушения (типа «УПТ», «Роса» и т.д.), которые предназначены для тушения очагов возгорания в жилых помещениях, офисах, административных зданиях, торговых помещениях и др. Устройство подсоединяется к хозяйственно-питьевому водопроводу в любом удобном и доступном месте. Использование данных устройств аналогично ПК.

Для размещения первичных средств пожаротушения, немеханизированного инструмента и пожарного инвентаря в производственных и складских помещениях, не оборудованных внутренним противопожарным водопроводом и автоматическими установками пожаротушения, а также на территории предприятий (организаций), не имеющих наружного противопожарного водопровода, или при удалении зданий (сооружений), наружных технологических установок этих предприятий на расстояние более 100 м от наружных пожарных водоисточников, должны оборудоваться пожарные щиты. Необходимое количество пожарных щитов и их тип определяются в зависимости от категории помещений, зданий (сооружений) и наружных технологических установок по взрывопожарной и пожарной опасности, предельной защищаемой площади одним пожарным щитом и класса пожара в соответствии с ППР в РФ.

Пожарные щиты комплектуются первичными средствами пожаротушения, немеханизированным пожарным инструментом и инвентарем.

ЩП-СХ – щит пожарный для сельскохозяйственных предприятий (организаций);

В состав первичных средств пожаротушения входят покрывала для изоляции очага возгорания (кошма), которые предназначены для тушения локальных очагов возгораний, тушения горящей одежды на пострадавших, для защиты от искр и пламени.

Генератор огнетушащего аэрозоля переносной, предназначен для оперативного применения при ликвидации пожаров классов «А», «В», «С», «Е» в условно-герметичных помещениях, в том числе электроустановок и электрооборудования, находящихся под напряжением до 35 кВ, а также для тушения локально-объемных и локально-поверхностных очагов возгорания. Способ тушения – химическое торможение (ингибирование) цепных реакций окисления в зоне пламенного горения мелкодисперсными частицами солей щелочных металлов. Приводится в действие, как правило, ручным механическим (терочным) способом, выход аэрозоля осуществляется по оси генератора со стороны, направленной на очаг пожара с подветренной стороны. Температурный диапазон эксплуатации от -50 до +50 °С.

Наиболее массовыми и доступными первичными средствами пожаротушения являются огнетушители. От умелого применения огнетушителей и их эффективности зависит характер дальнейшего развития пожара, размер ущерба.

В настоящее время под словом огнетушитель подчас подразумевают самые различные устройства, предназначенные для тушения огня. Это собственно огнетушители, а также различные автономные и автоматические устройства. Для того, чтобы избежать неясностей необходимо понимать термин «огнетушитель».

Огнетушитель – переносное (или передвижное) устройство, предназначенное для тушения очага пожара за счет выпуска запасенного огнетушащего вещества, с ручным способом доставки к очагу пожара, приведения в действие и управления струей огнетушащего вещества.

Огнетушители предназначены для тушения пожара на начальной стадии его развития, т.е. когда пожар не вышел за границы места первоначального возникновения.

По способу доставки к очагу пожара огнетушители делятся на переносные (массой до 20 кг) и передвижные (массой не менее 20, но не более 400 кг). Передвижные огнетушители могут иметь одну или несколько емкостей для зарядки ОТВ, смонтированных на одной тележке. Наличие колес или тележки является отличительной особенностью передвижных огнетушителей

По виду применяемого ОТВ огнетушители подразделяют на следующие виды:

с распыленной струей (средний диаметр капель спектра распыления воды более 150 мкм);

с тонкораспыленной струей (средний диаметр капель спектра распыления воды 150 мкм и менее);

– воздушно-пенные (ОВП), (с углеводородным или фторсодержащим зарядом) в зависимости от кратности (безразмерная величина, равная отношению объема пены к объему исходного раствора) образуемого ими потока воздушно-механической пены подразделяются на:

с порошком общего назначения, которым можно тушить очаги пожаров классов АВСЕ, ВСЕ

с порошком специального назначения, которым можно тушить, как правило, не только пожар класса D, но и пожары других классов

хладоновые (ОХ), (с зарядом ОТВ на основе галоидированных углеводородов);

По принципу создания избыточного давления газа для вытеснения ОТВ огнетушители подразделяют на следующие типы:

– закачные (з), (огнетушитель, заряд и корпус которого постоянно находятся под давлением вытесняющего газа);

– с баллоном высокого давления для хранения сжатого или сжиженного газа (б), (огнетушитель, избыточное давление в корпусе которого создается сжатым или сжиженным газом, содержащимся в баллоне, располагаемым внутри корпуса огнетушителя или снаружи);

– с газогенерирующим устройством (г), (огнетушитель, избыточное давление в корпусе которого создается газом, выделяющимся в ходе химической реакции между компонентами заряда газогенерирующего элемента).

По возможности и способу восстановления технического ресурса огнетушители подразделяют на:

По величине рабочего давления огнетушители подразделяют на:

По назначению, в зависимости от вида заряженного ОТВ огнетушители используют для тушения одного или нескольких пожаров следующих классов:

1 – вид огнетушителя в зависимости от заряженного ОТВ (ОВ, ОВП, ОВЭ, ОП, ОУ, ОХ);

2 – номинальная масса заряженного ОТВ, в кг для ОП, ОУ, ОХ; в л для ОВ, ОВП, ОВЭ;

3 – условное обозначение типа огнетушителя по принципу создания давления в его корпусе (з, б, г);

4 – класс пожара (А, В, С, Е), для тушения которого предназначен огнетушитель;

6 – дополнительное условное название огнетушителя (при его наличии);

7 – дополнительное условное обозначение огнетушителя (при его наличии);

Дополнительное (необязательное) условное название и (или) условное обозначение огнетушителя, например, по области применения (Т – транспортный, Ш – шахтный и т.д.), по свойств заряженного ОТВ («Углеводородный» или ФторПАВ – углеводородный или фторсодержащий заряд и т.д.)

Огнетушитель воздушно-пенный, имеющий объем заряда ОТВ 10 л, закачной, для тушения пожаров твердых и жидких горючих веществ, модель 01, с углеводородным зарядом.

В качестве вытесняющего газа для зарядки в огнетушители закачного типа и баллоны высокого давления допускается применять: воздух, азот (ГОСТ 9293), аргон (ГОСТ 10157), жидкую двуокись углерода (ГОСТ 8050), гелий или их смеси. Азот, аргон, двуокись углерода должны быть не ниже первого сорта.

Огнетушители, снаряженные различными огнетушащими веществами, идентичны по устройству. Они состоят из:

– корпуса (баллона) для хранения огнетушащего вещества;

– запорного устройства с насадком распылителем или шланга с насадком распылителем и запорным устройством, которые соединены с сифонной трубкой и служат для управления струей ОТВ и подачи ее на очаг пожара.;

– сифонной трубки, по которой ОТВ подается из корпуса огнетушителя;

– газовой трубки с аэратором (только для порошковых огнетушителей) газ проходит от баллона или газогенерирующего элемента по трубке в нижнюю часть корпуса, затем через порошок, взрыхляя (аэрируя) его, и поднимается в верхнюю часть корпуса;

– баллона со сжатым или сжиженным газом, газогенерирующего устройства;

– предохранительного фиксатора (чеки), который предотвращает несанкционированное срабатывание огнетушителя при падении и случайном ударе;

– ручки для переноски или тележки с ручкой для перемещения передвижных огнетушителей.

Огнетушитель водный (ОВ) – это огнетушитель с зарядом воды или воды с добавками, расширяющими область эксплуатации огнетушителя (концентрация добавок поверхностно-активных веществ, вводимых в заряд огнетушителя, – не более 1 % об).

Огнетушащим веществом в ОВ является вода или вода с пенообразующими добавлениями. В зависимости от конструкции запорно-распределительных устройств и насадков, формирующих выходящую струю, вода из ОВ может подаваться распыленной и тонкораспыленной струей.

Тушение происходит за счет охлаждения зоны горения и разбавления (флегматизации) газопаровоздушной горючей среды водяными парами. Добавками ПАВ снижают поверхностное натяжение огнетушащей жидкости и улучшают ее проникающую способность вглубь горящего материала.

ОВ можно применять для тушения пожаров класса А и В.

В закачном ОВ запорно-пусковая головка предназначена запирать баллон ОП от произвольного выхода из него вытесняющего газа и открывать каналы для выхода из огнетушителя ОТВ.

Давление закачанного в ОВ газа измеряется индикатором. Величина утечки для закачных огнетушителей не должна превышать 10% в год от рабочего давления или стрелка индикатора должна находится в зеленом секторе шкалы.

ОВ с баллоном сжатого газа (б). Эти огнетушители в отличие от ОВ (з) имеют в запорно-пусковой головке встроенный баллончик с газом, сжатым до 15 МПа. При нажатии на рычаг игла проколет мембрану и газ баллончика поступит в корпус огнетушителя по каналам в ниппеле.

ОВ запрещается применять для ликвидации пожаров под электрическим напряжением, для тушения сильно нагретых или расплавленных веществ. Запрещается также тушить вещества, вступающие в химическую реакцию, которая может сопровождаться интенсивным выделением тепла и разбрызгиванием продуктов реакции.

Преимуществом ОВ является низкая стоимость огнетушащего вещества.

– невозможность применения для тушения эл. установок, сильно нагретых или расплавленных веществ, а также веществ бурно реагирующих с водой;

В следствии этих недостатков, а также из-за сходной стоимости с другими типами огнетушителей ОВ не нашли распространения в России.

Воздушно-пенный огнетушитель (ОВП) – это огнетушитель, заряд и конструкция генератора пены которого обеспечивают получение и применение воздушно-механической пены низкой или средней кратности для тушения пожаров

ОВП наиболее пригодны для тушения пожаров класса А (особенно пеной низкой кратности), а также пожаров класса В. Тушение происходит за счет изоляции и охлаждения зоны горения.

В ОВП огнетушащим веществом являются водные растворы пенообразователей. Эффективность ОВП значительно возрастает при использовании в качестве заряда фторированных пленкообразующих пенообразователей. Образование пены осуществляется в пеногенераторах, входящими в комплектацию огнетушителей.

Особенности конструкции пеногенераторов и концентрации пенообразователя в огнетушителе определяют возможность тушения пожаров пеной низкой или средней кратности.

В зависимости от массы огнетушащего вещества ОВП могут быть закачными или баллончиковыми.

В ОВП подача огнетушащих веществ осуществляется по принципам, описанным раньше, для водных огнетушителей. Регулирование подачи раствора пенообразователя в передвижных огнетушителях осуществляется шаровым муфтовым краном. Он размещается на рукаве перед пеногенератором. В закачных ОВП заполнение баллона вытесняющим газом осуществляется через специальный зарядник.

Недостатками ОВП являются возможное замерзание рабочего раствора при отрицательных температурах, его достаточно высокая коррозионная активность, непригодность огнетушителей для тушения оборудования находящегося под напряжением, сильно нагретых или расплавленных веществ, а также веществ бурно реагирующих с водой.

Воздушно-эмульсионный огнетушитель (ОВЭ) – это огнетушитель, заряд (концентрация поверхностно-активных веществ – более 1 % об.) и конструкция насадка которого обеспечивают получение и применение воздушной эмульсии для тушения пожаров.

Данный огнетушитель имеет те же недостатки, что и огнетушитель ОВП. Однако в настоящее время рядом российских производителей освоен выпуск ОВЭ нового поколения имеющих увеличенную огнетушащую способность по тушению пожаров классов А и В, а также расширенный диапазон температур эксплуатации (до минус 30 о С). ООО «Темперо» также выпускает ОВЭ предназначенный для тушения электроустановок под напряжением до 1000 В (ОВЭ-6(з)-АВЕ-01). Безопасность применения данного ОВЭ для тушения электроустановок достигается за счет применения специального насадка распылителя создающего тонкораспыленную струю.

Порошковый огнетушитель (ОП) – это огнетушитель, в качестве заряда которого используется огнетушащий порошок.

Порошковые огнетушители являются универсальным средством пожаротушения и предназначены для тушения пожаров классов А,В,С и электроустановок (под напряжением до 1000 В). Они используются для защиты от пожаров жилых помещений, общественных и промышленных сооружений, транспорта и других объектов.

В ОП огнетушащим веществом являются порошковые составы. Механизм тушения порошковыми составами обусловлен рядом факторов. Он основан на разбавлении горючей среды газообразными продуктами разложения порошка и изоляции зоны горения. Важную роль играет возникновение эффекта огнепреградителя, обусловленного прохождением пламени между частицами в струе порошка. Имеет значение также ингибирование химических реакций в пламени.

– отсутствие при тушении охлаждающего эффекта нагретых элементов, что может привести к повторному воспламенению горючего;

– значительное загрязнение порошком защищаемого объекта не позволяет использовать ОП для защиты залов с вычислительной техникой, электронного оборудования, музейных экспонатов;

– при тушении в помещениях небольшого объема образуется высокая запыленность и резко снижается видимость.

ОП могут быть закачными, с баллоном сжатого или сжиженного газа и с газогенерирующим устройством. Все ОП работоспособны при температурах воздуха от –40 до +50 0 С.

Углекислотный огнетушитель – это закачной огнетушитель высокого давления с зарядом жидкой двуокиси углерода, которая находится под давлением ее насыщенных паров.

ОУ с наибольшим успехом могут применяться для тушения различного оборудования, в том числе и находящегося под напряжением до 10 кВ. Тушение происходит за счет флегматизации (разбавлении) газовой среды и охлаждения зоны горения.

В ОУ огнетушащим веществом является диоксид углерода – СО₂. Им заполняют баллоны под давлением. При этом СО₂ сжижается. Сжиженный СО₂ называют углекислотой. Количество СО₂ подбирают таким, чтобы при +50 0 С давление в баллоне не превышало 15 МП. При 20 0 С оно равно 5,7 МПа.

Углекислота в баллоне занимает не весь его объем, а только часть. Другая часть приходится на углекислый газ. Он под высоким давлением обеспечивает вытеснение углекислоты в очаг горения.

Запорная головка предназначена для запирания углекислоты в баллоне, ее подачи в раструб для тушения. Кроме этого, в нем размещается предохранительная мембрана. При чрезмерном повышении давления СО₂ в баллоне она разрушается, предохраняя разрыв баллона.

При вытеснении углекислоты из баллона и поступлении ее в раструб происходит ее расширение, сопровождающееся сильным охлаждением (до –70 0 С).

Все ОУ работоспособны в диапазоне температур от –20 0 С до +60 0 С.

– возможность проявления значительных тепловых напряжений в результате резкого охлаждения объекта тушения

– накопление зарядов статического электричества на огнетушителе при выходе углекислоты;

– возможность токсического воздействия паров углекислоты на организм человека;

– снижение эффективности выброса углекислоты в зону горения при низких температурах.

Хладоновый огнетушитель – это огнетушитель с зарядом огнетушащего вещества на основе галогенпроизводных углеводородов.

В ОХ огнетушащим веществом являются галоидоуглероды. Это соединения атомов углерода и водорода, в которых атомы водорода частично или полностью замещены атомами галоидов. К ним относятся атомы фтора F , брома Br , хлора Cl. Такие соединения условно называют хладонами.

Хладоны с низкой температурой кипения применяются в газообразном состоянии. Ими под давлением заполняют баллоны огнетушителей. Выпуск их для тушения осуществляется, как и в случае углекислотных огнетушителей.

Хладоны с температурой кипения выше 30 0 С используются, как и жидкие огнетушащие средства. Их распыляют из огнетушителей с помощью давления сжатого воздуха, азота или хладона с низкой температурой кипения.

Конструкция запорно-выпускных устройств аналогична, используемым в ОУ.

Основным огнетушащим действием хладонов является ингибирующий (тормозящий) эффект. В очаге пожара хладоны разлагаются, образующиеся при этом продукты оказывают тормозящее действие на процесс горения.

Преимуществами хладонов является то, что при тушении пожаров они полностью испаряются. Вследствие низкой температуры кипения хладоны имеют высокую морозоустойчивость. Это позволяет использовать их при низких температурах.

Хладоны токсичны, поэтому их опасно применять для тушения пожаров в тесных, плохо проветриваемых помещениях.

Хладоны не могут применяться для тушения в подвалах, шахтах, для тушения пожаров, сопровождающихся тлением, так как создается опасность образования токсичных продуктов пиролиза. Нельзя их применять для тушения пожаров легких металлов (Mg, №a, Al и др.), так как при взаимодействии с ними может произойти взрыв.

Огнетушитель комбинированный (ОК) – это огнетушитель, представляющий собой комбинацию двух или более огнетушителей с различными видами ОТВ (порошок + пена, газ + пена и т. д.), которые смонтированы на одной раме. ОК является передвижным огнетушителем. Показатели ОК определяются характеристиками огнетушителей, входящих в его состав.

Для приведения огнетушителя в действие необходимо сорвать пломбу и вынуть предохранительный фиксатор. Огнетушители с источником вытесняющего газа приводятся в действие нажатием на кнопку запускающего устройства или пусковой рычаг, расположенные в головке огнетушителя. Для тушения необходимо приблизиться на расстояние не ближе 1-2 метров от очага пожара (величина указывается на этикетке и паспорте огнетушителя), направить насадок распылитель на огонь и нажать рычаг пускового устройства. Подавать огнетушащее вещество нужно с наветренной стороны и под срез пламени. Если площадь тушения превышает огнетушащую способность одного огнетушителя нужно одновременно задействовать несколько огнетушителей. После успешного тушения очага пожара необходимо еще некоторое время продолжать подавать ОТВ, чтобы предотвратить повторное возгорание. После применения огнетушители должны быть отправлены на пререзарядку в специализированную организацию.

2. Наружное и внутреннее водоснабжение, назначение, устройство

Устройство наружного противопожарного водопровода обусловлено необходимостью служить водоисточником для пожарной техники, подающей воду на цели пожаротушения. СП 31.13330.2012 «Водоснабжение. Наружные сети и сооружения» регламентирует порядок проектирования централизованных постоянных наружных систем водоснабжения населенных пунктов и объектов народного хозяйства и устанавливают требования к их параметрам.

Противопожарный водопровод должен предусматриваться в населенных пунктах, на объектах народного хозяйства и, как правило, объединяться с хозяйственно-питьевым или производственным водопроводом.

Допускается принимать наружное противопожарное водоснабжение из емкостей (резервуаров, водоемов) для:

– отдельно стоящих общественных зданий объемом до 1000 м3, расположенных в населенных пунктах, не имеющих кольцевого противопожарного водопровода;

– зданий объемом св. 1000 м 3 – по согласованию с территориальными органами ГПС;

– производственных зданий с производствами категорий В, Г и Д при расходе воды на наружное пожаротушение 10 л/с; складов грубых кормов объемом до 1000 м 3 ;

– кладов минеральных удобрений объемом зданий до 5000 м 3 ;

– зданий радиотелевизионных передающих станций; зданий холодильников и хранилищ овощей и фруктов.

Допускается не предусматривать противопожарное водоснабжение:

– отдельно стоящих, расположенных вне населенных пунктов, предприятий общественного питания (столовые, закусочные, кафе и т.п.) при объеме зданий до 1000 м3 и предприятий торговли при площади до 150 м3 (за исключением промтоварных магазинов), а также общественных зданий I и II степеней огнестойкости объемом до 250 м 3 расположенных в населенных пунктах;

– производственных зданий I и II степеней огнестойкости объемом до 1000 м 3 (за исключением зданий с металлическими незащищенными или деревянными несущими конструкциями, а также с полимерным утеплителем объемом до 250 м 3 ) с производствами категории Д;

– заводов по изготовлению железобетонных изделий и товарного бетона со зданиями I и II степеней огнестойкости, размещаемых в населенных пунктах, оборудованных сетями водопровода при условии размещения гидрантов на расстоянии не более 200 м от наиболее удаленного здания завода;

– сезонных универсальных приемозаготовительных пунктов сельскохозяйственных продуктов при объеме зданий до 1000 м 3 ;

– зданий складов сгораемых материалов и несгораемых материалов в сгораемой упаковке площадью до 50 м 3 .

Расход воды на наружное пожаротушение (на один пожар) жилых и общественных зданий для расчета соединительных и распределительных линий водопроводной сети, а также водопроводной сети внутри микрорайона или квартала следует принимать для здания, требующего наибольшего расхода воды, по табл. 6 СНиП 2.04.02-84 (от 10 до 35 л/с в зависимости от количества этажей и объема зданий). Расход воды на наружное пожаротушение на промышленных и сельскохозяйственных предприятиях на один пожар должен приниматься для здания, требующего наибольшего расхода воды, согласно СП (от 10 До 40 л/с в зависимости от степени огнестойкости, категории и объема промышленных зданий с фонарями или без фонарей шириной до 60 м) или СП (от 10 до 100 л/с в зависимости от категории и объема промышленных зданий I и II степеней огнестойкости без фонарей шириной 60 м и более).

Для одно-, двухэтажных производственных и одноэтажных складских зданий высотой (от пола до низа горизонтальных несущих конструкций на опоре) не более 18 м с несущими стальными конструкциями (с пределом огнестойкости не менее 0,25 ч) и ограждающими конструкциями (стены и покрытия) из стальных профилированных или асбестоцементных листов со сгораемыми или полимерными утеплителями в местах размещения наружных пожарных лестниц должны предусматриваться стояки-сухотрубы диаметром 80 мм, оборудованные пожарными соединительными головками на верхнем и нижнем концах стояка.

Примечание. Для зданий шириной не более 24 м и высотой до карниза не более 10 м стояки-сухотрубы допускается не предусматривать.

Расход воды на наружное пожаротушение открытых площадок хранения контейнеров с грузом до 5 т следует принимать при количестве контейнеров:

Расход воды на наружное пожаротушение пенными установками, установками с лафетными стволами или путем подачи, распыленной воды должен определяться в соответствии с требованиями пожарной безопасности, предусмотренными нормами строительного проектирования предприятий, зданий и сооружений соответствующих отраслей промышленности с учетом дополнительного расхода воды в размере 25% из гидрантов. При этом суммарный расход воды должен быть не менее расхода, определенного по табл. 7 или 8 СНиП 2.04.02-84.

На пожаротушение зданий, оборудованных внутренними пожарными кранами, должен учитываться дополнительный расход воды к расходам, указанным в табл. 5-8, который следует принимать для зданий, требующих наибольшего расхода воды в соответствии с требованиями СНиП 2.04.02-84.

Продолжительность тушения пожара должна приниматься 3 ч; для зданий I и II степеней огнестойкости с несгораемыми несущими конструкциями и утеплителем с производствами категорий Г и Д – 2 ч.

Минимальный свободный напор в сети водопровода населенного пункта при максимальном хозяйственно-питьевом водопотреблении на вводе в здание над поверхностью земли должен приниматься при одноэтажной застройке не менее 10 м, при большей этажности на каждый этаж следует добавлять 4м.

Свободный напор в сети противопожарного водопровода низкого давления (на уровне поверхности земли) при пожаротушении должен быть не менее 10 м. Свободный напор в сети противопожарного водопровода высокого давления должен обеспечивать высоту компактной струи не менее 10м при полном расходе воды на пожаротушение и расположении пожарного ствола на уровне наивысшей точки самого высокого здания.

Максимальный свободный напор в сети объединенного водопровода не должен превышать 60 м.

В насосных станциях с двигателями внутреннего сгорания допускается размещать расходные емкости с жидким топливом (бензина до 250 л, дизельного топлива до 500 л) в помещениях, отделенных от машинного зала несгораемыми конструкциями с пределом огнестойкости не менее 2 ч.

Насосные станции противопожарного водоснабжения допускается размещать в производственных зданиях, при этом они должны быть отделены противопожарными перегородками.

Пожарные гидранты надлежит предусматривать вдоль автомобильных дорог на расстоянии не более 2,5 м от края проезжей части, но не ближе 5 м от стен зданий; допускается располагать гидранты на проезжей части. При этом установка гидрантов на ответвлении от линии водопровода не допускается.

Расстановка ПГ на водопроводной сети должна обеспечивать пожаротушение любого обслуживаемого данной сетью здания, сооружения или его части не менее чем от двух гидрантов при расходе воды на наружное пожаротушение 15 л/с и более и одного – при расходе воды менее 15 л/с.

СП 30.13330.2012 Внутренний водопровод и канализация зданий Актуализированная редакция СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий» распространяются на проектирование строящихся и реконструируемых систем внутреннего водоснабжения, канализации и водостоков.

Для жилых и общественных зданий, а также административно-бытовых зданий промышленных предприятий необходимость устройства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение следует определять в соответствии с табл. 1*, а для производственных и складских зданий – в соответствии с табл. 2.

Расход воды на пожаротушение в зависимости от высоты компактной части струи и диаметра спрыска следует уточнять по табл. 3.

Расход воды и число струй на внутреннее пожаротушение в общественных и производственных зданиях (независимо от категории) высотой свыше 50 м и объемом до 50 000 м3 следует принимать 4 струи по 5 л/с каждая; при большем объеме зданий — 8 струй по 5 л/с каждая.

Таблица 1.Согласно СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности

Минимальный расход воды для жилых здании допускается принимать равным 1,5 л/с при наличии пожарных стволов, рукавов и другого оборудования диаметром 38 мм.
За объем здания принимается строительный объем, определяемый в соответствии со СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности.

В производственных и складских зданиях, для которых в соответствии с табл. 2 установлена необходимость устройства внутреннего противопожарного водопровода, минимальный расход воды на внутреннее пожаротушение, определенный по табл. 2, следует увеличивать:

– при применении элементов каркаса из незащищенных стальных конструкций в зданиях IIIa и IVa степеней огнестойкости, а также из цельной или клееной древесины (в том числе подвергнутой огнезащитной обработке) — на 5 л/с (одна струя);

– при применении в ограждающих конструкциях зданий IVa степени огнестойкости утеплителей из горючих материалов — на 5 л/с (одна струя) для зданий объемом до 10 тыс. м 3 ; при объеме более 10 тыс. м 3 дополнительно на 5 л/с (одна струя) на каждые последующие полные или неполные 100 тыс. м 3 .

Таблица 2. СП 10.13130.2009 Системы противопожарной защиты. Внутренний противопожарный водопровод. Требования пожарной безопасности

Для фабрик-прачечных пожаротушение следует предусматривать в помещениях обработки и хранения сухого белья.
Расход воды на внутреннее пожаротушение в зданиях или помещениях объемом свыше величин, указанных в табл. 2, следует согласовывать в каждом конкретном случае с территориальными органами пожарного надзора.
Количество струй и расход воды одной струи для зданий степени огнестойкости Шб, IIIa, IVa принимаются по указанной таблице в зависимости от размещения в них категорий производств как для зданий II и IV степеней огнестойкости с учетом требований пункта 6.3* (приравнивая степени огнестойкости IIIa к II, Шб и IVa к IV).

Минимальный расход воды для жилых зданий допускается принимать равным 1,5 л/с при наличии пожарных стволов, рукавов и другого оборудования диаметром 38 мм (прим. 1 к табл. 1*). В помещениях залов с большим пребыванием людей при наличии сгораемой отделки число струй на внутреннее пожаротушение следует принимать на одну больше, чем указано в табл. 1*.

Внутренний противопожарный водопровод не требуется предусматривать:

а) в зданиях и помещениях, объемом или высотой менее указанных в табл. 1* и 2;

б) в зданиях общеобразовательных школ, кроме школ-интернатов, в том числе школ, имеющих актовые залы, оборудованные стационарной киноаппаратурой, а также в банях;

в) в зданиях кинотеатров сезонного действия на любое число мест;

г) в производственных зданиях, в которых применение воды может вызвать взрыв, пожар, распространение огня;

д) в производственных зданиях I и II степень огнестойкости категорий Г и Д независимо от их объема и в производственных зданиях III-V степеней огнестойкости объемом не более 5000 м 3 категорий Г, Д;

е) в производственных и административно-бытовых зданиях промышленных предприятий, а также в помещениях для хранения овощей и фруктов и в холодильниках, не оборудованных хозяйственно-питьевым или производственным водопроводом, для которых предусмотрено тушение пожаров из емкостей (резервуаров, водоемов);

ж) в зданиях складов грубых кормов, пестицидов и минеральных удобрений.

Для частей зданий различной этажности или помещений различного назначения необходимость устройства внутреннего противопожарного водопровода и расхода воды на пожаротушение надлежит принимать отдельно для каждой части здания согласно п.п. 6.1* и 6.2.

При этом расход воды на внутреннее пожаротушение следует принимать:

– для зданий, разделенных на части противопожарными стенами I и II типа,

– по объему той части здания, где требуется наибольший расход воды.

При соединении зданий I и II степени огнестойкости переходами из несгораемых материалов и установке противопожарных дверей объем здания считается по каждому зданию отдельно; при отсутствии противопожарных дверей – по общему объему зданий и более опасной категории.

Гидростатический напор в системе хозяйственно-питьевого или хозяйственно-противопожарного водопровода на отметке наиболее низко расположенного санитарно-технического прибора не должен превышать 45 м.

Гидростатический напор в системе раздельного противопожарного водопровода на отметке наиболее низко расположенного пожарного крана не должен превышать 90 м.

При расчетном давлении в сети противопожарного водопровода, превышающем 0,45 МПа, необходимо предусматривать устройство раздельной сети противопожарного водопровода.

Примечание. При напорах у пожарных кранов более 40 м между пожарным краном и соединительной головкой следует предусматривать установку диафрагм, снижающих избыточный напор. Допускается устанавливать диафрагмы с одинаковым диаметром отверстий на 3-4 этажа здания (номограмма 5 приложения 4).

Свободные напоры у внутренних пожарных кранов должны обеспечивать получение компактных пожарных струй высотой, необходимой для тушения пожара в любое время суток в самой высокой и удаленной части здания. Наименьшую высоту и радиус действия компактной части пожарной струи следует принимать равными высоте помещения, считая от пола до наивысшей точки перекрытия (покрытия), но не менее:

6 м – в жилых, общественных, производственных и вспомогательных зданиях промышленных предприятий высотой до 50 м;

16м – в общественных, производственных и вспомогательных зданиях промышленных предприятий высотой свыше 50 м.

2.1 Пожарные краны. Размещение и осуществление контроля за внутренними пожарными кранами. Правила использования их при пожаре.

Комплект для тушения пожара, устанавливаемый на водопроводе, называется пожарным краном. Установка включает не только запорную арматуру, но и пожарный рукав, ствол и ящик. Требования ПБ оговаривают нормы и требования, которым должны соответствовать пожарные краны, их размещение и оборудование.

Пожарный кран принято относить к простейшему пожарному оборудованию, эффективному на ранних стадиях тушения пожаров.

ГОСТ на внутренние ПК предписывает установку узла в следующих типах здания:

Подключение ПК осуществляется к водопроводной сети или пожарному гидранту. По сути, устройство служит для регулирования процесса подачи струи и ее давления. Расчет количества кранов проводится в зависимости от типа и назначения здания, наличия эвакуационных и пожарных выходов.

Существуют специально продуманные нормы установки, оговаривающие высоту ПК от пола, радиус действия и другие аспекты эксплуатации. К примеру, требования ППБ оговаривают приведение в действие узла с помощью двух человек. Первый должен держать рукав, в то время как второй открывает отсекающий вентиль.

Техническое обслуживание пожарных кранов, а также общие требования относительно установки и эксплуатации изложены в РД 153-34.0-49.101-2003. В частности, отмечается необходимость в следующем:

Места установки должны хорошо отапливаться. Допускается установка на лестничных клетках, коридорах, путях эвакуации при условии наличия в помещении отопления.
Рабочее давление ПК рассчитывается по минимальной величине 1 МПа. При пуске струи, напор у ПК не должен вызывать гидравлический удар опасный для обслуживающего персонала.
ПК размещают в пожарном шкафу. Обязательно обозначение крана на схеме путей эвакуации. Сотрудники компании должны быть хорошо знакомы с местонахождением шкафа и уметь воспользоваться средством первичного пожаротушения на практике.
Пожарный кран для первичного внутриквартирного пожаротушения должен проходить регулярную проверку на водоотдачу. Для этого используется специальный прибор проверки (стенд). Гидротестер можно сделать из подручных средств. Засекается время заполнения емкости водой из ПК.
В ПК должно быть давление не менее 10 кгс/см 2 . Возможный напор воды определяется с помощью манометра, установленного в пожарном шкафу.
В технических документах и плане здания указывается не только размещение пожарных шкафов и ПК. Для приемки пожарным инспектором необходимо указать код ОКВЭД для установки кранов.

Проверка пожарных кранов на водоотдачу проводится в специализированных компаниях занимающихся освидетельствованием пожарных средств. После тестирования по результатам составляется акт о сдаче.

Помимо испытаний на стендах необходимо проводить ВПВ два раза в год. Методика испытаний на водоотдачу заключается в следующем:

✔ Испытания проводятся в период наименьшего напора воды в здании.

✔ Одновременно включается большое количество пожарных кранов. Их число указывается в СНиП 2.04.01-85 (с 1 января 2013 года приказом Министерства регионального развития России от 29.12.2011 № 626 вступила в действие актуализированная редакция (СП 30.13330.2012) СНиПа 2.04.01-85* Внутренний водопровод и канализация зданий).

✔ Расход диктующего ПК является определяющим, и он указывается в нормативных документах. Обычно показания берутся у самого высшего или отдаленного пожарного крана.

✔ Испытание считается успешным, если давление клапана, расход воды и высота компактной струи соответствуют минимальным показателям.

✔ Расчет диафрагмы перед ПК проводится в зависимости от защищаемого здания и может соответствовать одному из типоразмеров 13, 16 или 19 мм. Требования регламентируются в НПБ 177-99. Диафрагма для пожарного крана с центральным отверстием должна создавать необходимый напор струи при тушении.

✔ Периодичность проверки технического состояния внутренних ПК определяется самостоятельно, но не реже двух раз в год при отсутствии заморозков.

Чтобы определить оптимальное количество пожарных кранов учитываются следующие факторы:

✔ Радиус действия ПК – напора струи должно быть достаточно, чтобы достать до пожароопасной зоны и быть в состоянии потушить пожар в помещении.

✔ Высота установки пожарного крана от пола составляет 1,35 м. Допускается монтаж второго ПК не ниже 80 см. Установка спаренного крана не противоречит нормам ППБ при условии достаточного давления в трубопроводе при одновременном открытии вентилей.

✔ Расстояние между кранами высчитывается по соотношению высоты компактной струи, высоты расположения ПК от пола и расстояния до потолка.

✔ Требуется поместить обозначение крана на схеме. В месте размещения обязательно установить световое табло, включающееся в случае пожара или работающее постоянно.

✔ Правила установки в помещениях оговариваются ФЗ №123 и соответствующими ППБ.

Оговариваются требования к содержанию пожарных шкафов и соответственно гидрантов и кранов. Устройство внутреннего ПК включает обязательное наличие: вентиля, пожарного рукава. Дополнительно в шкафчике может размещаться огнетушитель и средства индивидуальной защиты.

Правила пользования и эксплуатации вывешиваются на дверце ящика. Ответственный за ПБ проводит регулярный инструктаж.

Рисунок 2. Знак пожарный кран

Рисунок 3. Инструкция по использованию пожарного крана

3. Назначение, область применения автоматических систем и сигнализации.

Одним из эффективных методов предотвращения пожаров и убытков от них является применение пожарной автоматики. Пожарная автоматика включает в себя автоматические системы обнаружения пожара (пожарная сигнализация) и автоматические установки пожаротушения.

Нормативным документом, определяющим выбор пожарной автоматики является СП 5.13130.2009 «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования». Приложение А «Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией» .

3.1 Автоматическая пожарная сигнализация

Одним из эффективных методов предотвращения пожаров и убытков от них является применение пожарной автоматики. Пожарная автоматика включает в себя автоматические системы обнаружения пожара (пожарная и охранно-пожарная сигнализация) и автоматические установки пожаротушения. Ниже приводится краткий обзор современного оборудования пожарной автоматики.

В соответствии с действующими стандартами технические средства обнаружения пожарной сигнализации делятся на группы рисунке ниже.

Таблица 3.Классификация технических средств обнаружения пожара

В представленной классификации буквенное обозначение пожарных извещателей – ИП Далее в названии автоматических пожарных извещателей идет цифровое обозначение. Первая цифра (1,2,3 …) всегда указывает на вид пожарного извещателя: тепловой, дымовой, извещатель пламени, газовый извещатель, ручной извещатель; остальные цифры в типаже указывают на принцип действия, порядковый номер разработки и модернизации.

В настоящее время производят пожарные извещатели дискретного и аналогового действия.

Дискретные извещатели срабатывают при наличии контролируемого параметра (тепло, дым, излучение пламени) определенного значения и выдают сигнал «пожар» на приемно-контрольный прибор. Аналоговые извещатели передают количественную характеристику контролируемого фактора пожара, с принятием решения о возникновении пожара в приемно-контрольном приборе. Для этого разрабатывается специальная программа обработки сигнала от извещателя по определенному алгоритму. Применение таких алгоритмов позволяет сделать более чувствительными систему обнаружения пожара (система состоит, как правило, из нескольких извещателей) и ее быстродействие. Но главное назначение алгоритмов заключается в предупреждении ложных срабатываний при возникновении помех и изменении характеристик пожарных извещателей при длительной эксплуатации.

Одной из главных функций систем пожарной сигнализации является выдача адреса возникшего загорания. В классических лучевых системах адрес определялся номером сработавшего луча, а так как в луч можно было включать достаточно большое количество извещателей, что позволяло защитить несколько помещений, то адрес был неточный. Точность его определения была обусловлена нормативными документами (5, 10, 20 помещений). В системах с применением современных информационных технологий можно определить адрес каждого извещателя (или группы извещателей в заданном помещении). Это достигается созданием приемно-контрольных приборов с использованием микропроцессоров (появился в 1971 г.) и установкой в извещатель специального адресного блока на микросхеме.

Таким образом пожарные извещатели могут быть дискретные не адресные, дискретные адресные и аналого-адресные.

Наибольшее распространение в автоматических системах пожарной сигнализации получили тепловые и дымовые пожарные извещатели. Это объясняется как спецификой начальной фазы процесса горения большинства пожароопасных веществ, так и относительной простотой схемных и конструктивных решений этих извещателей.

Тепловые пожарные извещатели наиболее эффективны, когда определяющим фактором пожара является тепловыделение.

Точечные тепловые пожарные извещатели максимального действия, чувствительным элементом которых являются герконовые реле, температурное реле на основе «эффекта памяти металла», а также иные контактные извещатели недороги, но обладают значительной инерционностью, они срабатывают при достижении на защищаемом объекте определённой температуры, и не позволяют обнаружить пожар в первоначальной стадии развития. В связи с этим в настоящее время производство наиболее дешёвых тепловых пожарных извещателей максимального действия типа ИП 103, ИП 104, ИП 105 резко сокращено и применение ограничено.

Необходимость обнаруживать пожары в ранней стадии и в любой точке по длине защищаемого объекта привела к созданию термокабелей, которые представляют собой по существу непрерывный, распределенный по длине объекта пожарный извещатель.

Анализ производства и применения тепловых пожарных извещателей в России и за рубежом позволяет сделать вывод о перспективности максимально-дифференциальным и линейных пожарных извещателей.

Дымовые пожарные извещатели, наиболее широко используемые у нас в стране и за рубежом, по принципу действия разделяются на ионизационные (радиоизотопные) и фотоэлектрические.

Радиоизотопные дымовые пожарные извещатели в качестве чувствительного элемента имеют дымовую камеру с размещенными в ней двумя электродами (анодом и катодом) и капсулы с радиоактивным элементом (плутоний, америций). К достоинствам этих извещателей можно отнести практически одинаковую способность реагировать как на светлый, так и на темный дым.

Фотоэлектрические дымовые пожарные извещатели (ИП 212) подразделяются на точечные и линейные.

В точечных фотоэлектрических дымовых пожарных извещателях используется принцип действия, заключающийся в регистрации оптического излучения, отраженного от частиц дыма, попадающих в дымовую камеру извещателя.

Точечные фотоэлектрические дымовые пожарные извещатели имеют высокую чувствительность к светлому и серому дыму, но обладают несколько худшей чувствительностью к темному дыму, который плохо отражает электромагнитное излучение источника света.

Устройство линейных дымовых пожарных извещателей основано на принципе ослабления электромагнитного потока между разнесенными в пространстве источником излучения и фотоприемником под воздействием частиц дыма.

К достоинствам линейных дымовых извещателей можно отнести большую дальность действия (до 100 м). Линейные дымовые пожарные извещатели хорошо реагируют как на темный, так и на серый дым.

Уже несколько лет как на Российском рынке появились аспирационные дымовые пожарные извещатели. Основное отличие аспирационных дымовых пожарных извещателей от обычных дымовых состоит в том, что имея в своём составе вентилятор (аспиратор), через дымовую камеру извещателя постоянно прокачивается и анализируется воздух из защищаемого помещения. Забор проб воздуха из помещений осуществляется через систему трубопроводов имеющую калиброванные всасывающие отверстия. Такая система забора воздуха позволяет повысить чувствительность аспирационного извещателя по сравнению с обычными от 100 до 300 раз.

Автоматические пожарные извещатели пламени

Для обнаружения быстроразвивающихся пожаров в их начальной стадии наиболее эффективны извещатели пламени. Извещатель пламени пожарный – прибор, реагирующий на электромагнитное излучение пламени в инфракрасном или ультрафиолетовом диапазоне длин волн, в соответствии со спектром электромагнитного излучения.

Многодиапазонные извещатели – это приборы, реагирующие на электромагнитное излучение пламени в двух или более участках спектра.

Извещатель пожарный газовый – прибор, реагирующий на газы, выделяющиеся при тлении или горении материалов. Извещатели должны реагировать, как минимум, на один из приведенных ниже газов при концентрации в пределах: СО₂ – 1000 ÷ 1500 ррm; СО – 20 ÷ 80 ррm; С_xH_y – 10 ÷ 20 ррm.

Газовые извещатели контролируют химический состав воздуха, который изменяется из-за термического разложения, пиролиза, перегретых и начинающих тлеть горючих материалов.

Испытания показали, что по сравнению со стандартными дымовыми извещателями, быстродействие газовых увеличилось в 10–20 раз, а чувствительность увеличилась более чем в 100 раз.

Газовых извещатели не боятся пыли и конденсата влаги, хороший эффект дает встраивание их в системы вентиляции.

-прием сигналов от ручных и автоматических пожарных извещателей с индикацией номера шлейфа, с которого поступил сигнал;

-непрерывный контроль за состоянием шлейфа АПС по всей длине, автоматическое выявление повреждения и сигнализацию о нем;

-световую и звуковую сигнализацию о поступающих сигналах тревоги или повреждения;

-различение принимаемых сигналов тревоги и повреждения;

-автоматическое переключение на резервное питание при исчезновении напряжения основного питания и обратно с включением соответствующей сигнализации, без выдачи ложных сигналов;

-ручное включение любого шлейфа в случае необходимости;

-подключение устройств для дублирования поступивших сигналов тревоги и сигналов повреждения.

Технические средства оповещения по типу используемых
приборов и устройств делятся на приемно-контрольные (ППКП) и управляющие (ППУ).

ППКП – это устройство, предназначенное для приема сигналов от пожарных извещателей (ПИ), обеспечения электропитанием активных (токопотребляющих) ПИ, выдачи информации на световые, звуковые оповещатели и пульты централизованного наблюдения, а также формирования стартового импульса запуска ППУ . Обеспечение электроэнергией активных ПИ и прием сигналов от ПИ осуществляется посредством одной или нескольких соединительных линий между ПИ и ППКП.

ППУ – это устройстве; предназначенное для формирования сигналов управления автоматическими средствами пожаротушения, контроля их состояния, управления световыми и звуковыми оповещателями, а также различными информационными табло и мнемосхемами. Запуск ППУ осуществляется от стартового импульса, формируемого ППКП. ППУ – осуществляет прием информации от пожарных извещателей, включение местных устройств сигнализации, пуск автоматических установок пожаротушения, дымоудаления, взрывоподавления и выдачу информации на концентратор или оконечное устройство системы передачи сообщений .

4. Автоматические установки пожаротушения

Автоматические установки пожаротушения (АУП) предназначены для тушения или локализации пожара. Для противопожарной защиты применяют различные стационарные установки. Эти установки можно классифицировать по их назначению, виду огнетушащего вещества, режиму работы, степени автоматизации, конструктивному исполнению, принципу действия и инерционности.

Таблица 4.Обобщенная классификация установок пожаротушения

Установки пожаротушения, как одно из технических средств системы противопожарной защиты, применяются там, где пожар может получить интенсивное развитие уже на начальной стадии.

Автоматическими установками пожаротушения (АУП) называются установки пожаротушения, срабатывающие автоматически –

– при превышении контролируемым фактором или факторами пожара (температурой, дымом и др.) установленных пороговых значений в защищаемой зоне. Под установками пожаротушения понимается совокупность стационарных технических средств, осуществляющих тушение пожара путем выпуска огнетушащих веществ. По способу приведения в действие установки пожаротушения подразделяются на ручные (с ручным способом приведения в действие) и автоматические, а по виду огнетушащего вещества – на водяные, пенные, газовые, аэрозольные, порошковые, паровые и комбинированные.

Модульные установки пожаротушения состоят из одного или нескольких модулей способных самостоятельно выполнять функцию пожаротушения, размещенных в защищаемом помещении или рядом с ним и объединенных единой системой обнаружения пожара и запуска .

4.1. Автоматические установки водяного пожаротушения

Установки водяного пожаротушения находят применение в самых различных отраслях народного хозяйства и используются для защиты объектов, на которых обращаются такие вещества и материалы, как хлопок, древесина, ткани, пластмассы, лен, резина, горючие и сыпучие вещества, ряд огнеопасных жидкостей. Эти установки применяют также для защиты технологического оборудования, кабельных сооружений и объектов культуры.

По конструктивному исполнению установки водяного пожаротушения подразделяются на спринклерные и дренчерные. Конструктивно ДУВП отличается от СУВП видом оросителя, типом клапана установленного в узле управления и наличием самостоятельной побудительной системы для дистанционного и местного включений.

Оросители (спринклерные и дренчерные) (рис 3) предназначены для распыления воды и распределения ее по защищаемой площади при тушении пожаров или их локализации, а также для создания водяных завес.

Спринклерные оросители являются автоматически действующими устройствами. Они применяются для разбрызгивания воды над защищаемой поверхностью в спринклерных установках и в качестве побудителя в дренчерных установках пожаротушения.

Рисунок 5. – Спринклерный (слева) и дренчерный оросители марок СВО0-РНо0,24-R1/2Р57.В3-‘СВН-8 ‘ и ДВО0-РНо0,24-R1/2В3-‘СВН-8 ‘

По наличию теплового замка оросители подразделяют на: спринклерные (С) и дренчерные (Д).

По виду используемого огнетушащего вещества оросители подразделяют на: водяные (В) и пенные (П).

По монтажному расположению оросители подразделяются на:

устанавливаемые вертикально розеткой вверх или вниз (универсальные) (У);

устанавливаемые горизонтально относительно оси оросителя (Г).

По виду покрытия корпуса оросители подразделяют на: без покрытия (о); декоративное (д); антикоррозионное (а).

По виду теплового замка оросители подразделяют на: с плавким элементом (П); с разрывным элементом (Р); с упругим элементом (У).

Узел управления – исполнительный орган в установках водяного и пенного пожаротушения, состоящий из контрольно-сигнального клапана, запорной арматуры контрольно-измерительных приборов и системы трубопроводов, обеспечивающей пропуск огнетушащего вещества в питающий трубопровод, формирование и выдачу команд на пуск других устройств, а также сигнала оповещения о пожаре.

Технические характеристики клапанов, применяемых в узлах управления установок должны обеспечивать требуемый расход и иметь возможность обеспечивать все виды сигнализации в соответствии с требованиями Свода правил. На рисунке представлен узел управления Inbal.

Рисунок 6. Узел управления спринклерной установкой с клапаном Inbal

Традиционные установки водяного пожаротушения имеют один недостаток – большой поток воды, который обеспечивает недостаточно эффективное тушение и, воздействуя на материалы, ценности и оборудование, причиняет им значительный ущерб.

Установки пожаротушения тонкораспыленной водой

Одним из способов повышения эффективности пожаротушения водой является использование тонкораспыленной воды. Тонкораспыленной называют воду, полученную в результате дробления водяной струи на капли, со среднеарифметическим диаметром до 100 мкм. Автоматические установки пожаротушения тонкораспыленной водой могут быть как стационарными, так и модульными. В основном они применяются для поверхностного и локального (по поверхности) тушения очагов пожара классов А и В.

В последнее десятилетие началось применение установок пожаротушения тонкораспыленной водой диаметр большинства капель которой составляет не менее 100 мкм. Они наиболее эффективны для тушения загораний водонерастворимых нефтепродуктов с температурой кипения ниже 100 °С. Установки применяются для пожаротушения в помещениях по всей расчетной площади, если их негерметичность не превышает 3%. В ряде случаев тонкораспыленная вода (с диаметром капель от 50 до 70 мкм) способна осуществлять пожаротушение объемным способом.

4.2. Автоматические установки пенного пожаротушения

Наибольшее распространение установки пенного пожаротушения получили в таких отраслях промышленности как нефтедобывающая, химическая, нефтехимическая и нефтеперерабатывающая, металлургическая, энергетика. Установки пенного пожаротушения отличаются от водяных устройствами для получения пены (оросители, пеногенераторы), а также наличием в установке пенообразователя и системы его дозирования. Остальные элементы и узлы по устройству аналогичны установкам водяного пожаротушения.

Выбор дозирующего устройства в установках пенного пожаротушения осуществляется в зависимости от конкретных особенностей защищаемого объекта, системы водоснабжения, типа установки (спринклерная или дренчерная). В настоящее время системы дозирования пенообразователя проектируют по двум основным схемам – с заранее приготовленным раствором пенообразователя и с дозированием пенообразователя в поток воды с помощью насоса-дозатора с дозирующей шайбой или с помощью эжектора-смесителя .

4.3. Автоматические установки газового пожаротушения (АУГП)

По способу пуска установки газового пожаротушения делятся на установки с электрическим и установки с пневматическим пуском. По способу хранения газового огнетушащего состава (ГОС) АУГП разделяются на централизованные и модульные установки.

Централизованными АУГП, называются установки содержащие батареи (модули) с ГОС, размещенные в станции пожаротушения и предназначенные для защиты двух и более помещений. Огнетушащее вещество в такой установке может находиться в баллонах и в изотермических емкостях. Применение изотермических емкостей позволяет значительно снизить металлоемкость установок, особенно при защите помещений больших объемов, и уменьшить площади станции пожаротушения.

Основными объектами, где применяются установки газового пожаротушения являются:

– электропомещения (трансформаторы напряжением более 500 кВ; кабельные туннели, шахты, подвалы и полуэтажи);

– гидрогенераторы и генераторы с водородным охлаждением ТЭЦ и ГРЭС (если используется технологическая двуокись углерода);

– окрасочные цехи, склады огнеопасных жидкостей и лакокрасочных материалов;

– моторные и топливные отсеки кораблей, самолетов, тепловозов и электровозов;

– лабораторные помещения, где используется большое количество огнеопасных жидкостей;

– склады ценных материалов (на пищевых складах следует применять азот и двуокись углерода);

– склады меховых изделий (переохлажденная двуокись углерода);

– помещения вычислительных центров, машинные залы, пульты управления и др. (в основном хладон);

– склады пирофорных материалов и помещения с наличием щелочных металлов (жидкий азот);

– библиотеки, музеи, архивы (в основном хладоны и двуокись углерода);

– прокатные станы для получения изделий из лития, магния и т.д. (аргон).

В установках газового пожаротушения применяются следующие газовые огнетушащие вещества (ГОТВ):

– инерген: (азот 52% (об.), аргон — 40% (об.), двуокись углерода — 8 %(об.)).

Так же разрешены к применению регенерированные газовые огнетушащие составы-хладоны 114В2 (тетрафтордибромэтан — С₂F₄Br₂) и 13B1 (трифторбромметан – CF₃Br ).

4.4. Автоматические установки порошкового пожаротушения

За последние 40 лет порошковое пожаротушение получило самое широкое применение в мировой практике и в настоящий момент 80% огнетушителей являются порошковыми. К достоинствам порошков относится высокая огнетушащая способность, универсальность, способность тушить электрооборудование под напряжением, значительный температурный предел применения, отсутствие токсичности, относительная долговечность по сравнению с другими огнетушащими веществами, простота утилизации. Огнетушащая способность порошков в несколько раз выше, чем таких сильных ингибиторов горения, как хладоны. Установки порошкового пожаротушения применяются для локализации и ликвидации пожаров классов А, В, С и электрооборудования.

Огнетушащие порошки представляют собой мелкоизмельченные минеральные соли с различными добавками. Основой для огнетушащих порошков являются различные фосфорно-аммонийные соли.

В состав порошков также входят специальные добавки, которые препятствуют комкованию и слеживаемости порошка.

Классификация установок порошкового пожаротушения

Установки порошкового пожаротушения классифицируются:

по конструктивному исполнению на модульные и агрегатные;

по способу хранения вытесняющего газа в корпусе модуля на закачные (З), с газогенерирующим (пиротехническим) элементом (ГЭ, ПЭ); и с баллоном сжатого или сжиженного газа (БСГ).

по инерционности на малоинерционные (не более 3 с), средней инерционности (от 3 до 180 с), повышенной инерционности (более 180 с);

по времени действия (продолжительности подачи огнетушащего порошка) на:

– быстрого действия – импульсные (И), с временем действия до 1с;

– кратковременного действия (КД-1), с временем действия от 1с до 15с;

– кратковременного действия (КД-2), с временем действия более 15с.

– модульные установки быстрого действия (импульсные (И)) – от 0,2 до 50 л;

– модульные установки кратковременного действия – от 2,0 до 250 л;

4.5 Автоматические установки аэрозольного пожаротушения

В России в качестве огнетушащих веществ альтернативных хладонам достаточно широкое распространение получила новая разновидность средств объемного пожаротушения — твердотопливные аэрозолеобразующие огнетушащие составы (АОС) и автоматические установки аэрозольного пожаротушения (АУАП) на их основе.

АУАП – установки пожаротушения, в которых в качестве огнетушащего вещества (ОВ) используется аэрозоль, получаемый при горении аэрозолеобразующих составов (АОС). В состав аэрозоля входят инертные газы и высокодисперсные твердые частицы с величиной дисперсности не превышающей 10 мкм. Основным элементом АУАП является генераторы огнетушащего аэрозоля (ГОА) различных модификаций. В их корпусе размещается заряд специального состава, выделяющий при горении азрозолеобразующий огнетушащий состав, и пусковое устройство, служащее для приведения ГОА в действие.

По способу приведения в действие ГОА подразделяются на ГОА с автономным действием и электрическим пуском. ГОА с автономным пуском не требуют электроснабжения, так как имеют встроенное термомеханическое или термохимическое устройство воспламенения заряда аэрозолеобразующего состава. ГОА с дистанционным электрическим пуском приводятся в действие с помощью соответствующих сигнально-пусковых устройств или установок пожарной сигнализации. В АУАП применяется только электрический пуск, местный пуск АУАП не допускается

Установки аэрозольного пожаротушения применяются для тушения объемным способом пожаров подкласса А2 (горение твердых веществ, несопровождаемое тлением) и класса В (горение жидких веществ) в помещениях объемом до 10 000 м 3 , высотой не более 10 м, допускается применение АУАП для защиты кабельных сооружений объемом до 3000 м 3 , высотой до 10м.

При проектировании установок ГОА должны быть приняты меры, исключающие возможность возникновения загораний от их применения. В последнее время были разработаны и приняты в производство модификации генераторов так называемого “холодного” аэрозо ля.

5. Назначение, виды, основные элементы установок противодымной защиты.

Противодымная защита зданий включает комплекс технических решений, обеспечивающих незадымляемость эвакуационных путей, отдельных помещений и зданий в целом.

Виды технических решений регламентируются соответствующими нормативными документами в зависимости от назначения зданий, условий развития пожара, потенциальной опасности распространения дыма за пределы горящего помещения, технико – экономических показателей и подразделяются на объёмно – планировочные, конструктивные и специальные.

К объемно-планировочным относят решения, предусматривающие: деление объёмов здания на противопожарные отсеки и секции, изоляцию путей эвакуации от смежных помещений, изоляцию помещений с пожароопасными технологическими процессами и размещение их в плане и по этажам здания.

Конструктивные решения предусматривают применение дымонепроницаемых ограждающих конструкций с достаточным пределом огнестойкости и соответствующей защитой в них дверных и технологических проёмов, отверстий для прокладки коммуникаций, а также применение специальных конструкций конструктивных элеметов для удаления дыма в желаемом направлении: дымовых и вентиляционных шахт, люков, проёмов.

Специальные технические решения по противодымной защите зданий предусматривают создание систем дымоудаления с механическим или естественным побуждением, а также систем, обеспечивающих избыточное давление воздуха в защищаемых объёмах: лестничных клетках, шахт лифтов, тамбур – шлюзах и др.

Противодымная защита зданий осуществляется совокупностью технических решений. Так, незадымляемость лестничных клеток в зданиях повышенной этажности может быть обеспечена за счёт устройства поэтажных входов в лестничную клетку через воздушную зону по балконам, лоджиям или галереям, либо созданием избыточного давления воздуха в объёме лестничной клетки механическими вентиляционными системами. При наличии системы подпора воздуха для создания перепада давлений в дверных проёмах лестничной клетки на этажах здания требуется устройствосистемы дымоудаления из поэтажных коридоров. Кроме того, в обоих вариантах по обеспечению незадымляемости лестничных клеток требуется предусмотреть меры по изоляции защищаемых объёмов от подвальных помещений и чердаков, помещений различного назначения на этажах здания.

Главной целью противодымной защиты здания является создание условий для эвакуации людей на случайпожара. Особое значение придается этому направлению при проектировании, строительстве и эксплуатации зданий с массовым пребыванием людей, детских учреждений, больниц и т. п.

При неудовлетворительном решении вопросов противодымной защиты здания продукты горения распространяются по шахтам лифтов, коридорам, лестничным клеткам, вентиляционным системам, мусоропроводам, отверстиям и проёмам в ограждающих конструкциях, что затрудняет эвакуацию людей, а в некоторых случаях и блокирует её. Например, заполнение дымом поэтажных коридоров исключает возможность использования для эвакуации даже незадымляемых лестничных клеток.

Дым оказывает на человека токсикологическое и психологическое воздействие. В помещениях, заполненных продуктами горения, резко снижается видимость, затрудняется ориентировка людей при эвакуации, создаются трудности в обнаружении очага пожара и его тушении. Ещё сложней бывает обстановка на пожаре, когда при горении веществ выделяются продукты неполного сгорания или токсичные вещества. Кроме того, продукты горения, нагретые до высоких температур, способствуют распространению пожара и при определённых условиях могут вызвать повторные очаги пожара на значительном расстоянии от первоначального. Это предопределяет второе направление противодымной защитыразвития пожара и созданием условий для его успешного тушения.

Таким образом, технические решения по противодымной защите зданий должны гарантировать защиту от задымления путей эвакуации в течение времени, достаточного для эвакуации людей, создавать условия для успешной локализации и ликвидации пожар а.

5.1 Основные требования норм и правил к системам противодымной защиты.

В соответствии с п. 8.2 СНиП 41-01-2003, системы вытяжной противодымной вентиляции для удаления продуктов горения при пожаре следует предусматривать:

а) из коридоров и холлов жилых, общественных, административно-бытовых и многофункциональных зданий высотой более 28 м. Высота здания (для эвакуации людей) определяется разностью отметок поверхности проезда для пожарных автомашин и нижней отметки открывающегося окна (проема) в наружной стене верхнего этажа (не считая верхнего технического);

б) из коридоров (туннелей) подвальных и цокольных этажей без естественного освещения их световыми проемами в наружных ограждениях (далее – без естественного освещения) жилых, общественных, административно-бытовых, производственных и многофункциональных зданий при выходах в эти коридоры из помещений, предназначенных для постоянного пребывания людей (независимо от количества людей в этих помещениях);

в) из коридоров длиной более 15 м без естественного освещения для производственных и складских зданий категорий А, Б, В1-В2 с числом этажей два и более, а также для производственных зданий категории В3, общественных и многофункциональных зданий с числом этажей шесть и более;

г) из общих коридоров и холлов зданий различного назначения с незадымляемыми лестничными клетками;

д) из коридоров без естественного освещения жилых зданий, в которых расстояние от двери наиболее удаленной квартиры до выхода непосредственно в лестничную клетку или до выхода в тамбур, ведущий в воздушную зонунезадымляемой лестничной клетки типа Н1, более 12м;

е) из атриумов зданий высотой более 28 м, а также из атриумов высотой более 15 м и пассажей с дверными проемами или балконами, выходящими в пространство атриумов и пассажей;

ж) из лестничных клеток типа Л2 с открываемыми автоматически при пожаре фонарями зданий стационаров лечебных учреждений;

з) из каждого производственного или складского помещения с постоянными рабочими местами без естественного освещения или с естественным освещением через окна и фонари, не имеющие механизированных приводов для откры-вания фрамуг в окнах (на уровне 2,2 м и выше от пола до низа фрамуг) и проемов в фонарях (в обоих случаях площадью, достаточной для удаления дыма при пожаре), если помещения отнесены к категориям А, Б, В1-ВЗ, а также В4, Г или Д в зданиях IV степени огнестойкости; противодымный защита вентиляция пожар

и) из каждого помещения без естественного освещения:

– общественного, предназначенного для массового пребывания людей;

– площадью 50 м 2 и более с постоянными рабочими местами, предназначенного для хранения или использованиягорючих веществ и материалов;

– гардеробных площадью 200 м 2 и более. Допускается проектировать удаление продуктов горения через примыкающий коридор из помещений площадью до 200 м2: производственных категорий В1-В3 или предназначенных для хранения или использования горючих веществ и материалов.

а) на помещения (кроме помещений категорий А и Б) площадью до 200 м 2 , оборудованные установками автоматического водяного или пенного пожаротушения;

б) на помещения, оборудованные установками автоматического газового или порошкового пожаротушения;

в) на коридор и холл, если из всех помещений, имеющих двери в этот коридор или холл, проектируется непосредственное удаление продуктов горения.

Примечание – если на площади основного помещения, для которого предусмотрено удаление продуктов горения, размещены другие помещения, каждое площадью до 50 м 2 , то удаление продуктов горения из этих помещений допускается не предусматривать .

5.2 Эксплуатация и проверка систем противодымной защиты

Обслуживание систем противодымной вентиляции

На практике в связи с тем, что система противодымной вентиляции не используется до момента пожара, её техническое обслуживание начинает осуществляться только просле происшедшего ЧП.

Объем работ по обслуживанию и их периодичность определяется составом системы и технической документацией на её оборудование.

– дымовой клапан (нормально открытый противопожарный клапан);

В объем работ по обслуживанию в обязательном порядке включаются работы по проверке работоспособности, периодичность которых составляет в соответствие с п. 59 Правил противопожарного режима не реже 2 раз в год.

Техническая документация на элементы системы противодымной вентиляции

Перечень технической документации на элементы противодымной вентиляции устанавливается Государственными стандартами.

Техническая документация на оборудование (вентиляторы, клапана, дымовые люки) в обязательном порядке должна содержать указания по монтажу и эксплуатации, а также предусматривать необходимое периодическое обслуживание. Только при соблюдении перечисленного производитель может гарантировать гарантийную наработку на отказ. Т.е. предоставлять гарантию.

Кроме того каждый производитель оборудования разделяет понятие гарантийный срок и срок службы, который обычно составляет не более 10 лет.

Обслуживание и проверка дымовых клапанов (нормально закрытые противопожарные клапаны).

Рисунок 7. Дымовые клапаны до пожара находятся в закрытом положении для ограничения перетока воздуха и нормальной работы общеобменной вентиляции.

Данные клапаны после потери напряжения питания должны возвращаться в открытое положение с помощью предусмотренной возвратной пружины.

Обслуживание такого клапана состоит из визуального осмотра, проверки работоспособности и очистке внутренних поверхностей от отложений пыли и др.

При визуальном осмотрен проверяется отсутствие повреждений, полнота комплектности и целостности основных узлов и деталей клапана, его крепление, подвижных частей конструкции.

Очистка клапана от отложений производится при отключенном питании привода и сигнализаторов положения клапана в соответствие с общим регламентом работ по очистке с обеспечением правил безопасности.

Проверка работоспособности (технического состояния электропривода) производится путем срабатывания клапана с одновременным контролем сигналов положения заслонки, в том числе на сигнализаторе в помещении пожарного поста. Для срабатывания клапана используются как средства дистанционного и местного управления.

Необходима также визуальная проверка работоспособности возвратного механизма пружины.

Обслуживание вентиляторов дымоудаления

В состав вентилятора дымоудаления помимо самой “улитки” входит электродвигатель, поэтому при проверке работоспособности и обслуживании неоходимо соблюдение Правил технической эксплуатации электроустановок потребителей (ПТЭЭП).

Для поддержания вентилятора в работоспособном состоянии необходимо осуществлять правильный и регулярный технический уход:

– техническое обслуживание № 2 (ТО-2) каждый год, а также после перемещения вентилятором дыма с температурой 300 °С и более;

Эксплуатация и и техническое обслуживание вентиляторов должно осуществляться персоналом соответствующей квалификации.

а) очистка внешних поверхностей вентилятора от загрязнений;

б) внешний осмотр вентилятора с целью выявления механических повреждений;

в) проверка состояния сварных и болтовых соединений;

г) проверка надежности крепления заземления вентилятора и двигателя;

д) проверка надежности крепления токоподводящего кабеля;

а) очистка вентилятора, в т.ч. внутренней полости корпуса и рабочего колеса от загрязнений;

в) проверка внешних лакокрасочных покрытий и, при необходимости, их обновление;

г) проверка надежности крепления двигателя к станине, вентилятора к фундаменту;

е) проверка уровня вибрации; средняя квадратическая виброскорость вентилятора должна соответствовать паспортным характеристикам.

Текущий ремонт предусматривает устранение мелких дефектов и неисправностей вентилятора, проверку затяжки крепежных соединений, устранение выявленных неплотностей и т.п. и проводится во время технических обслуживаний.

Учет технического обслуживания производится в журналах, формы которых разрабатываются заводом-изготовителем.

При устранении неисправностей должны соблюдаться требования электробезопасности, промышленной безопасности и правил по охране труда.

Средний срок службы составляет не более 10 лет, гарантийный срок устанавливается до 18 месяцев.

Воздуховоды системы противодымной вентиляции предназначены для “перекачки” продуктов горения (дымовых газов) с температурой свыше 300°С и должны быть в огнестойком исполнении.

Пределы огнестойкости воздуховодов и устройств и их крепеления (подвеса) устанавливаются нормативными документами (СП 7.13130.2013)

Для обеспечения требуемого предела огнестойкости применяются различные способы огнезащиты (окраска, обматывание огнестойкими матами и т.п.), а также выбор конструктивного исполнения (подбор толщины листового металла).

Кроме самого огнестойкого исполнения воздуховодов, необходимо устройство огнестойкого заполнения зазоров и проемов в местах пересечения воздуховодами противопожарных преград и строительных конструкций с нормируемыми пределами огнестойкости.

Срок службы огнезащитного покрытия устанавливается заводом при соблюдении температурно влажностного режима в помешениях.

Для обеспечения работоспособности в условиях предполагаемого пожара, для воздуходов необходим контроль состояния огнезащитного покрытия требованиям технических условий его изготовления (сертификат ПБ распространяется только на те воздуховоды, которые соответствуют требованиям ТУ завода-изготовителя огнезащитного состава).

В проверку состояния огнезащитного покрытия может включаться инструментальный контроль толщины огнезащитного покрытия с помощью толщиномера.

Так как в дежурном режиме дымовые клапаны находятся в закрытом положении, очистка воздуховодов от отложений внутри воздуховодов не обычно не предусматривается.

Объемно-планировочный элемент, предназначенный для защиты проема противопожарной преграды, выгороженный противопожарными перекрытиями и перегородками, содержащий два последовательно расположенных проема с противопожарными заполнениями или большее число аналогично заполненных проемов при принудительной подаче наружного воздуха во внутреннее выгороженное таким образом пространство – в количестве, достаточном для предотвращения его задымления при пожаре.

В соответствие с требованиями ст. 88 и таблицы № 25 Технического регламента о требованиях пожарной безопасности тамбур-шлюзы предусматриваются двух типов.

В первом типе предусматриваются конструкции следующих типов и пределоа огнестойкости:

– противопожарные перегородки 1-го типа с пределом огнестойкости EI45;

– противопожарные перекрытия 3-го типа с пределом огнестойкости REI45;

– противопожарные двери 2-го типа с пределом огнестойкости EI30;

– противопожарные перегородки 2-го типа с пределом огнестойкости EI15;

– противопожарные перекрытия 4-го типа с пределом огнестойкости REI15;

– противопожарные двери 3-го типа с пределом огнестойкости EI15;

Противопожарные двери, устанавливаемые в тамбур-шлюзах, оборудуются устройствами для самозакрывания и уплотнениями в притворах. В ряде случаев необходимо применение дымогазонепроницаемых противопожарных дверей по ГОСТ Р 53303-2009.

Для обеспечения пределов огнестойкости указанных конструкций предусматриваются как средства огнезащиты, так и конструктивные решения завода-изготовителя.

Таким образом, помимо контроля состояния огнезащитного покрытия, необходимо техническое обслуживание дверей по инструкции завода, неоходим контроль состояния узлов проверка узлов примыкания противопожарных конструкций друг с другом и проверка степени герметичности шлюза.

Автоматически и дистанционно управляемое устройство с выдвижной шторой или неподвижный конструктивный элемент из дымонепроницаемого негорючего материала, устанавливаемый в верхней части под перекрытиями защищаемых помещений или в стеновых проемах с опуском по высоте не менее толщины образующегося при пожаре дымового слоя и предназначенный для предотвращения распространения продуктов горения под межэтажными перекрытиями, через проемы в стенах и перекрытиях, а также для конструктивного выделения дымовых зон в защищаемых помещениях.

С ростом этажности здания возрастает их пожарная опасность, поскольку расчетное время эвакуации возрастает, а время блокирования путей эвакуации дымом уменьшается. Поэтому в дополнение к требованиям по противодымной защите, изложенным выше, для зданий высотой 10 и более этажей (более 28 м от планировочной отметки земли до уровня низа проемов, используемых для спасения людей, с верхнего не технического этажа) нормативными документами предусматривается ряд специальных мероприятий. В таких зданиях необходимо устройство дымоудаления из коридоров и холлов, создание подпора (избыточного давления) в шахтах лифтов. Эти здания должны иметь незадымляемые лестничные клетки. Существует два вида испытаний вентиляционных систем противодымной защиты зданий повышенной этажности: аэродинамические или “холодные” и натурные огневые.

Существует два вида аэродинамических испытаний: приемо-сдаточные и контрольные. Приемо-сдаточные испытания проводятся во время работы рабочей комиссии. Контрольные испытания проводятся после проведения работ по ремонту системы противопожарной защиты в целом или отдельных ее элементов. В процессе проверки рабочая комиссия производит пробное включение вентиляторов, электроприводов всего противопожарного оборудования с целью выявления его работоспособности и правильности монтажа. Комплексное опробование системы включает проверку работы и наладку систем:

пожарной сигнализации на всех режимах, включая проверку прохождения сигналов “пожар” и “неисправность” на диспетчерский пункт;
управления и сигнализации;
подпора воздуха и дымоудаления на соответствие заданным параметрам;
внутреннего противопожарного водопровода на требуемые напоры и расходы воды;
срабатывание автоматики лифтов по приведению их в режимы “пожарная опасность” и “перевозка пожарных подразделений”.

При наладке цепей автоматики системы проверяют наличие и состояние всех пожарных извещателей, установленных в здании, надежность присоединения проводов к извещателям, поступление сигналов на приемные устройства сигнализации при имитации обрыва цепей пожарных извещателей и нажатии кнопок дистанционного пуска системы. Дистанционное включение системы противодымной защиты проверяется нажатием кнопки дистанционного пуска системы.

В аэродинамических испытаниях измеряются основные параметры, определяющие эффективность работы системы противодымной защиты:

расход воздуха, удаляемого через открытый клапан дымоудаления с нижнего типового этажа;
расход воздуха через открытый проем из защищаемого объема в коридор нижнего типового этажа и перепад давления между защищаемым объемом и наветренным фасадом здания;
избыточное давление в шахте лифта на уровне 1-го этажа по отношению к наветренному фасаду здания.

Регламент аэродинамических испытаний вентиляционных систем включает 4 этапа:

– Выбор точек для измерения давлений и скорости движения воздуха.

Для аэродинамических испытаний вентиляционных систем должна применяться следующая аппаратура:

а) комбинированный приемник давления – для измерения динамических давлений потока при скоростях движения воздуха более 5 м/с и статических давлений в установившихся потоках;

б) приемник полного давления – для измерения полных давлений потока при скоростях движения воздуха более 5 м/с;

в) дифференциальные манометры и тягомеры – для регистрации перепадов давлений;

г) анемометры и термоанемометры – для измерения скоростей воздуха менее 5 м/с;

д) барометры – для измерения давления в окружающей среде;

е) ртутные термометры и термопары – для измерения температуры воздуха;

ж) психрометры и психрометрические термометры – для измерения влажности воздуха.

Если измеренные в испытаниях величины больше или равны регламентированным значениям, то система удовлетворяет предъявляемым требованиям. Если же фактические параметры ниже требуемых, необходимо найти причину такого положения и устранить ее. Часто причинами заниженных значений параметров являются следующие:

несоответствие паспортных характеристик вентиляторов фактическим;
низкая герметичность шахт и клапанов дымоудаления, ограждений, дверей и окон лестничных клеток и шахт лифтов;
заниженное проходное сечение шахт дымоудаления; завышенное сопротивление сетей обвязки вентиляторов .

По способу тушения установки газового пожаротушения делят
