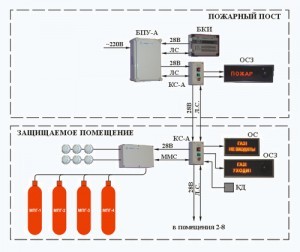

Модульная установка газового пожаротушения

Подключение газовой плиты в квартире к системе газоснабжения и электросети

Приобретение новой газовой плиты – это правильное решение. Старые плиты не предоставляют таких возможностей, как новые и современные. Новые газовые плиты гораздо удобнее в использование и безопаснее.

В отличие от старых моделей, новые газовые плиты оснащены системой электроподжига и системой контроля утечки газа. Все эти новшества помогут Вам принять быстрое решение о замене старой газовой плиты.

Решившись на покупку новой плиты, возникает вопрос о ее подключение. Для специалиста по работе с газовым оборудованием, подключение газовой плиты не представляет сложности и займет, сравнительно, немного времени. Такую работу лучше доверить опытным специалистам. Правильное подключение газовой плиты – это залог ее долгой работы и безопасной эксплуатации.

Порядок подключения газовой плиты в квартире

Перед началом проведения работ по подключению газовой плиты, необходимо перекрыть поступление газа в квартиру, для этого используется запорный кран, размещенный на трубе газоснабжения.

Далее осуществляются работы по демонтажу старой газовой плиты (если в этом есть необходимость). При большом перерыве между демонтажем старой плиты и установкой новой, на газовую трубу устанавливается заглушка.

В случае, когда подключение газовой плиты осуществляется в частном доме, важно учитывать, чтобы помещение, где будет размещена плита имело большой объем и хорошую вентиляцию.

Современные газовые плиты необходимо подключать не только к газоснабжению, но и к электросети. Электричество необходимо для работы электророзжига, подсветки духовки, для работы электрогриля, которым часто бывают оснащены газовые плиты, также бывают комбинированные модели газовых плит с газовой рабочей поверхностью и электрической духовкой. В связи с чем, рядом с местом установки газовой плиты необходимо установить специальную розетку. Как правило, в щитке устанавливается дополнительный автомат на 16А и от щитка проводится отдельная линия до розетки.

Между газовой плитой и стеной оставляют небольшое расстояние во избежание перегрева.

Газовую плиту запрещено размещать дальше 4 метров от основной трубы газопровода.

Подключение газовой плиты к газопроводу осуществляется с применением гибкой подводки для газа. Шланги для газа маркируются желтыми метками (шланги для воды синими и красными). Для подключения газовой плиты можно использовать резинотканевый шланг (не дает возможности проходить электричеству), резиновый с металлической оплеткой, сильфонный металлорукав. Одним из важных параметров любого гибкого шланга, является его внутренний диаметр, он должен быть не меньше 10 мм, такой диаметр позволяет газу беспрепятственно поступать ко всем конфоркам плиты и в духовой шкаф.

После монтажа гибкого шланга все соединения проверяются на предмет утечки.

Подключение газовой плиты в квартире завершается ее выравниванием с помощью строительно уровня и регулирующихся ножек.

Неровно установленная плита доставляет множество мелких неудобств в процессе приготовления пищи.

Вызов мастера для подключения газовой плиты в квартире

Для подключения газовой плиты в квартире лучше вызвать квалифицированного специалиста. Мастера «Петербургской Ремонтной Службы» готовы прийти Вам на помощь.

Наша компания работает уже более 18 лет – у нас Вы найдете только опытных и добросовестных специалистов.

• Вызвать мастера для подключения газовой плиты в квартире можно по круглосуточному телефону 8 (812) 777-0-777.
• Прейскуранты на подключение смотрите в разделе установки газовой плиты, а стоимость устранения неполадок в разделе сайта – ремонт газовых плит.
• Наши специалисты на выполненные работы предоставляют фирменную гарантию.
• У нас Вы можете вызвать мастера в любой район СПб и в ближайшие пригороды.

Помните, подключение газовой плиты, выполненное специалистом, гарантирует долгий срок ее службы и Вашу безопасность!

Правила установки газовой плиты в квартире

Нормы расположения и правила переноса газовых труб на кухне

Большинство вкусностей на столах появляются при участии природного дара — газа. Естественно, что хозяевам дома хочется, чтобы голубое топливо попадало на кухни незаметно, не разрушая гармонии, целостности дизайна и стиля, который продумывался месяцами. Между тем инженерные сети — это не игрушка, с ними нельзя шутить, ибо в погоне за красотой вы можете лишиться главного — жизни. Итак, как и где должна быть установлена газовая труба на кухне: нормы и правила обращения с системой.

Общие нормы

Для начала стоит узнать, при каких обстоятельствах эксплуатируются газовые трубы на кухне. Под использованием голубого топлива в таком помещении чаще всего подразумевают установку плиты. Пришло время ознакомиться с правилами пользования. Итак, запоминайте главные постулаты:

• газовые плиты разрешено устанавливать на кухнях с высотой от 2,2 метров (если потолок в помещении наклонный, то для установки плиты следует выбирать место, где он достигает установленной нормы);
• кухня должна быть оборудована окном с форточкой, чтобы днем можно было производить ремонтные работы без искусственного освещения, проветривая помещение (присутствие функционирующего вентиляционного канала приветствуется);
• между плитой и противоположной стеной непременно должен быть проход с шириной от 1 метра;
• потолок и стены, выполненные из склонных к горению материалов, согласно нормам следует непременно покрыть штукатуркой;
• плиту разрешается эксплуатировать на кухнях, отделенных от коридора надежной стеной/перегородкой и дверью;
• разводка газовых труб на кухне должна быть произведена так, чтобы расстояние между стенами и плитой составляло от 7 сантиметров;
• ответвление к плите допускается исключительно на уровне соединяющего штуцера;
• отключающий кран следует устанавливать на уровне 1,5 метра от пола и на расстоянии от 20 сантиметров сбоку от плиты;
• для монтажа плиты допустимо использовать специальный (термостойкий — от 120 градусов) гибкий рукав и не забывать менять его, исходя из рекомендаций, указанных в паспорте изделия.

Указаны нормы обращения в основном с уже установленными трубами и присоединенными к ним девайсами. Если же вы планируете менять, переносить, а то и обрезать газовую трубу на кухне, то идем дальше.

Требования к трубопроводу

Что делать, если газовая труба на кухне мешает, а вы точно знаете, что не успокоитесь, пока не перенесете ее? Изучать нижеизложенные нормы и менять конфигурацию сети, не нарушая правил, естественно.

Правила монтажа

Чтобы убрать газовую трубу на кухне или перенести ее в другое место, нужно знать следующее:

• нельзя прокладывать трубопровод через дверь либо окно;
• запрещено вести газовую систему через вентиляционную шахту;
• к трубам доступ должен быть всегда открыт (вы не можете знать, когда произойдет авария, кто будет устранять поломку, но этот кто-то должен безошибочно найти, где находится трубопровод);
• по длине гибкие фрагменты сети не должны превышать 3 метров;
• расстояние между полом и системой должно быть от 2 метров;
• жесткость мест соединения труб не менее важна, чем другие нормы;
• трубопровод требует окрашивания;
• места пересечения сети со стенами должны иметь специальную «упаковку» в виде строительного футляра.

Это важно знать! И самое главное правило: при работе с сетью, транспортирующей голубое топливо — перекрывайте газ перед началом процесса!

Перенос трубы

Решение, можно ли обрезать или перенести газовую трубу на кухне, будет за соответствующими службами. Вы вольны только предложить перепланировку сети и озвучить свой вариант. А профессионалы скажут, реальны ли такие изменения, не будут ли они нести угрозу для жизни людей, а также скажут, во сколько обойдется вам такой «апгрейд». С чего начать? Куда стучаться?

Оформление разрешения

Запоминайте пошаговую инструкцию подготовительных действий и согласования планов по переносу газовых труб:

1. Обращение в газовую службу согласно месту регистрации. Бывает, что нужно «стучаться» в какую-то дочернюю структуру этой организации: вам объяснят все на месте.
2. Оформление заявления. Вам предоставят образец обращения, на основании которого вы должны написать заявления от своего имени на тему того, какие изменения хотите произвести (заявление служит основанием для выезда к вам мастера).
3. Осмотр жилья представителем газовой службы. Мастер вас выслушает, все осмотрит, проверит, сделает правильные расчеты (с учетом соблюдения всех норм). Не факт, что при этом эксперт забракует ваш план, бывает, особенно при усердном подходе и изучении домовладельцем норм, что мастеру и править ничего не приходится.
4. Составление сметы. Этим, собственно, занимается контора, в которую вы обратились.
5. Согласование сметы. Когда план готов, вам его выдадут на руки, чтобы вы ознакомились с документов и дали свое согласие на проведение такого рода работ.
6. Оплата. Если смета вас устроила, следует оплатить данную услугу. Если нет, то не расстраивайтесь, возможна ее доработка, вы только сообщите мастеру, с чем не согласны, и он найдет компромиссное предложение.

Стоит обратить внимание! Если конфигурацию сети не представляется возможным/безопасным сделать по предлагаемому вами «сценарию», предложенная службой смета вас не устраивает, то вешать нос рано. Купите или закажите красивый короб для газовой трубы на кухне, и ваша проблема будет решена, а красота приумножена.

Подготовка к процессу

Если смета вами согласована, то в срок до 5 дней (как правило) в ваш дом постучит бригада, готовая переместить трубы согласно вашим пожеланиям. Нужно ли готовиться к приходу мастеров? Если хотите, чтобы работы были проведены быстро, качественно, а ваш дом не пострадал от визита рабочих, следует сделать следующее:

• связаться с мастерами и узнать, нужно ли вам представить какие-либо расходные материалы (чтобы не бегать за ними во время работы бригады, судорожно ища кого-то своего, кто присмотрит за квартирой, ведь все-таки работают чужие люди);
• освободите пространство, где планируется демонтаж и установка новых труб — рабочие должны иметь беспрепятственный доступ к сети;
• покройте все кухонные поверхности, технику и другие ценные предметы, ведь мастера будут резать, варить, пылить и сорить (в качестве материала лучше использовать не склонные к горению покрытия, к примеру, брезент, мешковину);
• перекройте вентиль, чтобы прекратить подачу голубого топлива к трубам.

Порядок работ

Конечно, вам интересно будет узнать, как обрезать газовую трубу на кухне и произвести монтаж, ведь наверняка вы захотите контролировать процесс, а то и вовсе рискнете выполнить весь блок работ самостоятельно (тут уж вам решать).

1. После перекрытия газа сделайте продув труб, дабы удалить всяческий мусор.
2. Отрежьте лишний фрагмент системы.
3. Заглушите появившееся отверстие.
4. Проделайте отверстие в другом месте — там, где планируете присоединить новый сегмент сети (допустимо применение дрели).
5. Приварите новую конструкцию к щели.
6. Приварите другие части, если это предусмотрено проектом.
7. Установите кран.
8. Места соединения уплотните паклей.
9. Подключите прибор (плиту, колонку).
10. Проверьте качество работ (если перенос будет осуществлять газовая служба, потребуйте у мастера акт выполненных работ).

И последнее: газовые трубы на кухне — это не игрушка, относитесь ко всем работам, связанным с голубым топливом с серьезностью и ответственностью.

Видео: перенос газовой трубы

Правила установки газовой плиты в квартире

Как заменить газовую плиту на электрическую законно

Электроплита надежнее и экономичнее газовой: нет опасности, что пламя потухнет при готовке или произойдет утечка газа. Помимо этого, кухню без такой плиты можно совмещать с гостиной даже в однокомнатных квартирах. Но замена газа на электричество требует выполнения технических норм и довольно трудного процесса согласования. Можно ли заменить газовую плиту на электрическую в газифицированном многоэтажном доме и как это реализовать?

В каких случаях замена плиты выгодна?

Знатоки в области кулинарии выбирают современные электроплиты, предполагающие намного больше возможностей, чем обычные газовые. Однако выполнение технормативов приведет к крупному ремонту, да и согласовать все моменты при замене приборов не так уж просто. Но иногда стоит потратить время и нервы и обзавестись многофункциональным электроаппаратом для приготовления пищи. Какие преимущества даст замена газовой плиты на электрическую:

• С хорошей электрической плитой проще работать. Можно выставить определенные настройки температуры.
• Более безопасное и экологически чистое помещение. Отсуствие копоти от горения газа. Так как в газу присутствуют примеси.
• Отсутствие труб и габаритного счетчика газа, зачастую не вписывающихся в обстановку кухни.

Непременно нужно избавиться от газовой плиты, если вы намереваетесь соединить кухню с гостиной в однокомнатной квартире. Иначе по закону это невозможно.

К минусам можно отнести перебои и незапланированные отключения электричества на продолжительный срок. Вы не сможете пользоваться плитой и приготовить горячий обед или ужин. Не всегда получается избавиться от газопроводящей трубы, поскольку в большинстве квартир она расположена вертикально в квартире, а не на улице. В такой ситуации объединение кухни и гостиной становится невыполнимой задачей, за исключением помещений на первых этажах.

Меняем газовую плиту на электрическую: пошаговая инструкция

Перемещение либо замена всего, что указано в техпаспорте жилья, считается перепланировкой. Каждое такое изменение придется согласовывать в различных инстанциях, получать разрешения. Стационарные приспособления для приготовления пищи отмечены на плане бюро технической инвентаризации (БТИ) и в техническом паспорте. Законно убрать газовую плиту и заменить ее электрическим аналогом можно, только согласовав перепланировку во всех заинтересованных инстанциях. Как правильно это сделать?

Шаг первый. Узнаем мощность электросети

Как правило, электроплите необходима мощность восемь-десять киловатт, но в старых газифицированных домах допустимая нагрузка не превышает пять киловатт. Поэтому перед заменой плиты необходимо поинтересоваться, есть ли возможность увеличения нагрузки. Для этого надо обратиться в управляющую компанию. Если мощность можно увеличить, приступайте к подготовке проекта установки нового электроприбора и сбору нужных документов для управляющей и энергопоставляющей организаций. При невозможности увеличения мощности в сети требуется протяжка нового питающего кабеля за ваш счет.

Шаг второй. Согласовываем перепланировку

В процессе подготовки проекта по установке нового электроприбора необходимо заняться документами по перепланировке квартиры. Их можно сделать в проектировочных компаниях с допуском СРО, согласовать в МОСГАЗе, в Мосжилинспекции и получить разрешение на перепланировку (в каждом регионе газовые и жилищные организации именуются по-своему).

Проще всего, если весь многоквартирный дом или хотя бы подъезд перейдет с газа на электричество. Тогда произвести демонтаж всего газового оборудования в квартирах, включая трубопровод, намного легче. Однако на практике далеко не все жители газифицированных домов готовы расстаться с привычными газовыми плитами.

Шаг третий. Оформляем документы на новую электроустановку

Мощностей в доме не хватило, понадобилось проложить новый провод питания? Придется оформлять акт разграничения балансовой принадлежности и эксплуатационной ответственности. В этом могут помочь представители управляющей и энергопоставляющей организаций. Дополнительно понадобится акт о допуске в эксплуатацию новой электроустановки, который выдает Ростехнадзор.

Тем, кто хочет при замене газа на электричество снизить тариф оплаты услуг, нужно оформить документы в «Мосэнергосбыте» либо подобной региональной организации. Предварительно требуется согласовывать это с соседями. На общем собрании вас поддержать должно две трети жителей дома. К сожалению, менталитет людей таков, что обычно почти все из принципа голосуют против. Решить проблему можно лишь при поддержке специалистов управляющей компании или даже в судебном порядке.

Шаг четвертый. Демонтируем старую и устанавливаем новую плиту

Демонтаж газовой плиты с отключением жилья от общей системы снабжения «голубым топливом» по закону может лишь МОСГАЗ или аналогичная организация в регионе. После этого комиссия из Мосжилинспекции подпишет акт о перепланировке.

Чем грозит незаконная замена плиты?

Кое-кто из владельцев жилья скажет: «К чему беспокоиться о том, как заменить газовую плиту на электрическую по закону? Перекрой вентиль и подключай все, что хочешь». В теории это действительно так. Но на практике все гораздо сложнее. Искатели легких путей не учитывают:

• опасность возгорания проводки при увеличении нагрузки на электросеть;
• риск того, что вентиль перекрывает трубу неплотно и пропускает газ;
• отсутствие экономии на плате за электричество;
• ответственность за несогласованный демонтаж и подключение оборудования в жилых домах;
• сложность последующей продажи перепланированной квартиры без разрешительных документов.

Размеры штрафа за незаконную перепланировку начинаются с 2000 рублей. Если же из-за самовольного подключения электроплиты загорится распределительный щит, одними штрафными санкциями не отделаешься. Придется полностью оплатить ремонт и замену потенциально опасной проводки. Виновники взрыва бытового газа либо крупного пожара несут уголовную ответственность.

Так что если вы решились на замену газового оборудования электрическим, придется побегать по инстанциям. Или нанять посредника – юриста по жилищным вопросам, и он быстро уладит все проблемы за вас.

Правила установки газовой плиты в квартире

Какие штрафы предусмотрены за самовольную установку, перенос, подключение и замену газовой плиты?

Утилизация старой бытовой техники
БЕСПЛАТНО!

о подключении газа

Рубрики

Если вы хотите поменять газовую плиту собственными силами, необходимо помнить о том, что неправильный монтаж и подключение плиты представляют собой опасность для жизни и здоровья окружающих людей.

Не пренебрегайте жизнью и здоровьем вашей семьи и других людей. За создание опасной ситуации, вам может быть назначено наказание в виде лишения свободы или большого штрафа.

Чтобы избежать наступления неблагоприятных последствий, очень важно досконально изучить вопрос о том, какие штрафы влечет за собой самостоятельный монтаж, присоединение, перенос и замена газовых приборов. Также детально рассмотрим, по каким именно критериям выявляется незаконное присоединение к газопроводу.

За счет многофункциональных узлов ГРС, внутренних газопроводов и магистралей газ поставляется в помещения различного назначения.

Самостоятельное подключение – это самовольное действие, направленное на присоединение устройств к конструкциям, которые распространяют газ.

• Конвекторы;
• Колонки;
• Газовые плиты;
• Водонагревательные котлы;
• Другое.

Внутри-домовые газовые устройства включают в себя краны и регулирующие магистрали. На законодательном уровне запрещается без учетно потреблять газ и незаконно устанавливать трубы.

Каждый прибор, работающий за счет газа, учтен и отражен в договоре о газовой поставке. По результатам монтажа оборудования абоненту передается акт о введении приборов в эксплуатацию. Если хотя бы на одно устройство отсутствует соответствующий документ, это воспринимается контролирующей организацией как самовольное подключение и установка.

Согласно Законодательству Российской Федерации, осуществлять деятельность в отношении газового оборудования вправе только уполномоченные лица, которые, как правило, являются сотрудниками службы газоснабжения.

Работники фирмы, которая на основании договора проводит техническое обслуживание газовых приборов, вправе запрашивать подтверждающие документы на техническую исправность осматриваемого оборудования. Вне зависимости от того, было посещение работников газовой компании плановым или нет, по итогам осмотра создается акт.

• Дата проведения проверки;
• Персональные сведения сотрудника, осуществлявшего осмотр, а также абонента;
• Характеристика и анализ найденных неисправностей (если таковые имеются);
• Адрес, по которому проводилась проверка;
• Состояние и описание газовых приборов.

Сотрудники должны немедленно оповестить своих прямых руководителей о выявленном случае самовольной установки и подключения. Акт о несанкционированных манипуляциях со стороны абонента составляется аварийной службой. Абонент, который пренебрег законодательством Российской Федерации, обязан подписать данный документ. В ином случае контролирующее ведомство не сможет направить дело на дальнейшее рассмотрение судом.

Какую ответственность предусматривает самостоятельный монтаж и присоединение?

Типы наказания, которые предусмотрены за нарушение закона

Ответственность административного и уголовного характера за самовольное присоединение газовых приборов предусмотрена статьей 7.19 КоАП РФ.

Если в здание в самовольном порядке был пущен газ (при этом разрешение на присоединение отсутствует), на абонента будет наложена штрафная санкция 10 – 15 тысяч рублей. Лица, занимающиеся хозяйственной деятельностью, должны будут выплатить 100 – 200 тысяч рублей. Конкретная сумма будет установлена в судебном порядке.

В соответствии со статьями 109 и 158 УК РФ ввиду несанкционированного присоединения в некоторых ситуациях может быть предусмотрено уголовное наказание.

Подобные меры применяются к тем лицам, в деятельности которых прослеживаются следующие факторы:

• Приведение в негодное состояние внутридомовых устройств, которые связаны с подачей газа;
• Кража газа в крупном объеме;
• Создание опасной ситуации для жизни окружающих людей.

Абонентом должны быть предъявлены: разрешающая документация на оборудование, квитанции, подтверждающие оплату газового использования, договор на ТО, заключенный с газовой службой.

Как высчитать доплату за ущерб?

Кроме штрафных санкций, абонент должен выплатить все расходы, которые понесла компания, поставляющая газ. Величина ущерба находится в зависимости от временного периода: доплата начинает высчитываться с даты последнего осмотра, но не больше, чем за 6 месяцев и до устранения правонарушения.

1. По результатам планового осмотра 1 февраля работники газовой службы не обнаружили правонарушение.
2. 31 марта был произведен внеплановый осмотр, в результате которого было выявлено самовольное присоединение приборов.
3. Нарушение было устранено 14 апреля.

Доплата будет высчитываться за 73 дня. Нарушитель должен как можно скорее устранить все недочеты, поскольку устранение высчитывается со дня подтверждения контролирующим ведомством.

В дальнейших расчетах должна быть учтена мощность газовых приборов.

Рассмотрим смежный плите вариант, газовую колонку – водонагреватель марки Bosh модели Therm 4000 O WR13. Для него величина начислений будет такова:

• Исходя из данных технического паспорта, объем требуемого газа достигает 2,8м 3 /ч.
• При условии круглосуточного функционирования прибора колонка тратит 4905,6 м 3 в течение 73 дней.
• К примеру, тариф составляет 8,2 рубля за 1м 3 .

По итогу проведенных вычислений, делаем вывод, что доплата равна 40 225,9 рублей .

Штрафные санкции за незаконный монтаж газовой плиты

Между легальными и нелегальными действиями в отношении установки газовых устройств проходит очень тонкая грань. К разрешенным самостоятельным манипуляциям можно отнести установку колонки. Этот процесс подразумевает размещение корпуса на поверхности стены и присоединение устройства к водопроводу. Дальнейшее подключение газовой плиты к магистрали может производить только уполномоченное лицо, являющееся представителем службы газоснабжения.

Существуют основные требования, предъявляемые к помещению:

• Общая площадь должна быть от 8 кв.м;
• Высота потолков – от 2 м;
• Исправная вентиляция.

Перед установкой водонагревательного оборудования необходимо определиться с местом расположения и подготовить документы.

Существует ряд определенных правил, на основе которых проводится присоединение колонки к газопроводу:

• Зона фиксации должна иметь негорючий состав (например, плитка или асбестовая панель);
• Расстояние между колонкой и иными объектами должно быть более 10 см;
• Оптимальные габариты при присоединении к дымоходу: угол уклона должен быть 3 0 , длина – не менее 30 см, диаметр – от 12 см.
• Водяное давление – от 0,1 Атм.

При использовании гибкого шланга производится подвод воды.

• Заявление на осуществление монтажных работ;
• Разрешение от службы газоснабжения на установку согласно разработанному проекту;
• Проект;
• Документ, подтверждающий исправность дымохода и вентиляции;
• Технический паспорт колонки и вся документация на нее.

В случае первой установки абонент должен запросить у администрации города разрешение на перепланировку. По итогам проведенных мероприятий проект направляется в бюро тех. инвентаризации.

Установка газовой колонки состоит их следующих этапов:

• Поверхность стены размечается;
• Далее делаются отверстия;
• Вешается корпус колонки;
• Устанавливается фильтр для воды;
• В трубу врезается тройник;
• Одна часть трубы совмещается с дымоходом, а вторая – с патрубком.

Подключение газа осуществляется только работником службы газоснабжения. Приблизительная стоимость установки достигает 2 500 рублей.

Незаконная замена газового оборудования (плиты, колонки)

Как было выявлено ранее, самовольные манипуляции с газом имеют неблагоприятные последствия, которые представлены в виде наказания. Более подробно изучим, чем могут обернуться подобные несанкционированные действия.

Результаты самостоятельной замены оборудования, на примере газовой плиты

На основании статьи 7.19 КоАП РФ физические лица обязаны заплатить 10-15 тысяч рублей (штрафная санкция). Сотрудники государственных служб должны будут выплатить гораздо большую сумму – от 30 до 90 тысяч рублей.

В чем заключаются неблагоприятные последствия самовольного перемещения газового прибора (плиты или колонки)?

Несмотря на то, что монтаж другой колонки не является трудоемким процессом, самостоятельные работы данного характера расцениваются как несанкционированные.

Размер штрафа напрямую зависит от оценки правонарушения. Таким образом, согласно статье 7.19 КоАП РФ, предусмотрено наказание в виде санкции размером в 10-15 тысяч рублей .

Если неправомерное действие создало опасную обстановку для здоровья другого человека или привело к его гибели (например, взорвалась колонка или плита, и пострадали люди), возможно назначение ареста на срок до 6 лет .

Прежде, чем начать действия, необходимо помнить следующее:

• Самостоятельный перенос может стать причиной отключения газа;
• Перед установкой оборудования на новое место следует подать заявку на внесение изменений в технические документы;
• Перемещение может быть осуществлено, если расстояние от исходного положения составляет не больше 1,5м;
• Установка нагревателя воды не разрешена на несущих стенах.

Пренебрежение правилами работы с газовой плиты

Физическое лицо обязано обеспечить свободный доступ к газовым кранам, шлангам и трубам. Они не должны быть не заставлены мебелью. Пользователи колонок должны строго соблюдать все правила пользования газовым оборудованием.

Организация диагностирует газовое устройство, и, если срок действия колонки истек, она останавливает подачу топлива. По итогу осмотра выдается предписание о дальнейшей смене оборудования.

Если вы хотите задать вопрос на тему последствий самовольного подключения газовых приборов, вы можете обратиться к нашим сотрудникам. Специалисты и гости сайта постараются оказать вам помощь и найти ответы на все возникшие вопросы.

Если вы владеете какими-либо полезными сведениями на данную тему, поделитесь ими в отзывах!

Правила установки газовой плиты в квартире

Модульные установки газового пожаротушения

Сохранение жизней людей и имущества, обеспечение безопасной работы предприятия — главные цели руководства. Пожары нередко возникают на производстве и еще чаще — в офисных и торговых помещениях. Поэтому оснащение объектов системами пожаротушения является обязательным.

Назначение модульных установок газового пожаротушения

Газ — эффективное огнетушащее вещество, которое позволяет побороть огонь без порчи имущества. Попадая в очаг пожара, газ препятствует проникновению в него кислорода, тем самым не давая огню гореть и распространяться.

Модульные установки пожаротушения получили широкое распространение благодаря ряду достоинств:

• не громоздкие и не требуют нарушения стиля и отделки помещения при установке;
• мобильны, могут перемещаться в любую точку объекта без особых усилий;
• независимы от внешних источников питания;
• надежны и эффективны.

Размеры установки обуславливают сферу применения оборудования — модули защищают небольшие по площади помещения. Для обеспечения безопасности крупного объекта модули газового пожаротушения объединяются в систему.

Модульные газовые установки предназначены для подавления пожаров класса А, В, С, Е. Их можно подключать к любому типу сигнализации.

Чаще всего газовые модули устанавливают в помещениях с электрооборудованием. Газ не повреждает технику и быстро улетучивается через окна и вентиляцию после тушения.

Газовые модульные системы монтируют на таких объектах:

• в серверных;
• на складах;
• в офисах и торговых центрах;
• в банковских хранилищах;
• в центрах управления;
• на дизельных подстанциях.

Монтаж, эксплуатация и обслуживание модульных газовых установок отличаются простотой и не требуют привлечения квалифицированных специалистов.

Виды применяемых огнетушащих составов

Для модульных газовых установок используют следующие газы:

1. Хладоны (ингибиторы), замедляющие процесс горения. Такой результат достигается за счет распада веществ и образования свободных радикалов.
2. Инертные газы (аргон, инерген). Такие составы способны понижать концентрацию кислорода в помещении.
3. Углекислый газ. Эффективно тушит возгорания промышленных объектов. Его нельзя использовать в помещениях, где присутствуют люди.
4. Азот, практически мгновенно устраняющий очаг пожара и препятствующий возникновению взрывоопасных ситуаций.

Каждый состав имеет свое предназначение и эффективно подавляет огонь на определенных объектах.

Конструкция модульных газовых установок пожаротушения

Газовый модуль устроен достаточно просто. Автономное устройство включает такие элементы:

• баллон с газом;
• запорно-пусковое устройство с электроприводом или газовым баллоном.

Модули изготавливаются из высокопрочной легированной стали, благодаря чему не подвержены коррозии.

Модульная установка газового пожаротушения включает помимо модулей трубопровод, распылители и распределительные устройства.

В состоянии покоя баллон с газом может быть закаченным или откаченным. В первом случае давление внутри модуля практически равно рабочему давлению. Во втором — баллон находится под давлением, равным этому же параметру в окружающей среде.

Виды модульных газовых установок

Конструктивно газовые модульные системы отличаются по типу запорного механизма, пускового элемента и привода.

Запорное устройство может быть соленоидным или мембранным.

Соленоидный механизм имеет разъемное соединение, перекрывающее баллон с газом. Такой запор срабатывает только при получении электрического сигнала, поэтому должен иметь заземление.

Мембранное устройство открывается при разрушении перегородки от воздействия высоких температур. Такой механизм используется чаще, однако требует замены после каждого срабатывания.

Пусковой элемент модуля может быть представлен пиропатроном или электромагнитом.

Приведение в действие газового модуля осуществляется ручным способом, автоматически при получении импульса от тепловых и дымовых датчиков или с центрального пульта, а также комбинированным методом.

Огнетушащее вещество может находиться непосредственно в модуле или храниться в центральном источнике.

Монтаж модульных установок может выполняться в подвесном или настенном исполнении. Первый вариант идеально подходит для офисных и других подобных помещений, так как модуль можно встроить в натяжную или гипсокартонную конструкцию.

Обслуживание газового модуля пожаротушения

Заправленный газом модуль очень долго сохраняет рабочее состояние (до 10-ти лет). Но для удержания «формы» необходимо грамотно эксплуатировать оборудование:

• Заполнять только рекомендованное производителем огнетушащее вещество.
• Регулярно осматривать модуль, проверять целостность баллона и контролировать возможные утечки газа.
• Техническое обслуживание, указанное в инструкции к оборудованию, следует выполнять строго в срок.
• Заправка и другие манипуляции с модулем должны производиться в определенном порядке, установленном производителем.

Ежемесячно измеряется давление внутри баллона, а также вес модуля и температура в помещении. Полученные значения сравниваются с нормативными. При несовпадении величин модуль следует предоставить для проверки специалистам.

Техническое освидетельствование баллонов установки осуществляется раз в три года.

Заправка и дозаправка модулей выполняется только в специализированных центрах.

Модульная установка газового пожаротушения

Система газового пожаротушения: модули, установка, монтаж

Система газового тушения пожаров — разновидность пожаротушения, особенностью которой является ликвидация возгораний путём применения специальных газовых огнетушащих веществ (ГОТВ).

В данной статье мы разберем особенности существующих популярных модулей, а также дадим полезные советы по обслуживанию и монтажным работам. Здесь вы найдете ответы на основные вопросы по установке и эксплуатации. Материал подан в максимально сжатом виде для экономии вашего времени.

Список применяемых в тушении газов

Самое главное — вид охвата огня средствами, тушащими огонь. В конце девятнадцатого столетия Майкл Фарадей открыл секрет получения оксида углерода (СО2). В тридцатых годах в промышленных странах начали применять углекислотные линии для ограждения огня. После второй мировой войны практикуют изотермические емкости углекислоты. Её применяли в случаях устранения возгораний.

Спустя некоторое время приступили к утилизации хладонов (галонов). Бромистый метил и галон 104 употребляли очень ограничено, и, как правило, в переносных сосудах.

Ближе к шестидесятым появился трифторбромметан. В отечественных машинах для защиты на судах утилизировали двуокись углерода.

Далее группа хладонов: 23, 227еа, 125. Пожаротушение ими разрешалось только в зданиях без людей, за исключением 125-ого.

Угольной кислотой боролись с огнём в хранилищах и складах.

Согласно своду правил 5.13130.2009 аргон, инерген и шестифтористая сера утилизируются строго по нормам технических условий к определённому объекту.

Классифицируются газы по основным группам:

Ингибиторы — вещества, распадающиеся при горении. Скорость пожара снижается до затухания. При скоплении до одной шестой от общего объёма.

Двуокись углерода – без цвета и запаха. Делает возгорание невозможным при фиксации в одну треть от объёма. Агрегаты обеспечены тензорными весами. Они нужны для контроля утечек.

Трифторметан. Бесцветен, не пахнет и безопасен для людей. Давление паров пятьдесят килограмм на квадратный сантиметр. Контроль постоянный. Создаёт нужную насыщенность поля 110х37 квадратных метров. Применяется на централизованных станциях. Безопасен с озоном. Нормативная плотность четырнадцать и шесть десятых процента. В скоплении до тридцати процентов.

Пентафторэтан R-125x — хладоагент. Прозрачен и малотоксичен. Необходим для ограничения возгораний.

227еа – негорючий диэлектрик, пропилент, составная часть галонов. Изолирует пламя и имеет малую токсичность, а также стабилен в обычных условиях. При воздействии большой температуры ядовит. Попадание на кожу чревато ожогом. Содержится при давлении 2.0мпа во вместилищах до пятидесяти дециметров кубических, в контейнерах – до тысячи ДМ3 кубических. Складируется на открытых площадках, в тени. При нагреве не выше пятидесяти градусов.

318ц — перфтордиклобутан. Нейтрален к взрывам и огню. На консервации в жидком состоянии. Имеет слабый специфический запах. Воспламеняется при +620 – и градусах. Разрушает озон. При воздействии с огнём токсичен.

Азот флегматизирует горючие материалы. Служит для сушения газгольдеров. Взрывной при сохранении в баллонах при сильном нагревании. Не применим при купировании вещества образующего нитриды. Им разбавляют инертную среду.

1. 40% аргона.
2. 52% азота
3. 8% двуокись углерода.

Области применения

Агрегаты газового пожаротушения используются в местах с электронными приборами, таких как поезда и самолёты, особенно где применение воды подобно смерти.

Самодействующий аппарат включает в себя:

1. Сосуд.
2. Трубы.
3. Насадки
4. Датчики.
5. Центральное управление.

Газовые баллоны и пусковой блок – сердце модуля. Очень сложные устройства собирают в коллекторы.

В блоки погашения входят датчики и пульт управления. На складах консервации горючих веществ, опасных ко взрывам, доступность и мобильность определяют критерии класса оборудования:

1. На самоходных шасси.
2. Буксируемых прицепах.
3. Стационарные модули.
4. Переносные.

Способы коррекции тушения иногда сочетаются. Смесь может подаваться как централизовано, так и съёмными баками.

Агрегаты бывают полного погашения и локального. Всё зависит от места или периметра здания.

Пульты обеспечивают создание герметичности по сигналу на отключение вентиляторов, а также закрытие дверей и пролётов.

Механическое оборудование делится на:

1. Используемую кубатуру.
2. Полный и неполный объём зданий.
3. Места общей ёмкости и баллонов.

1. Электрический.
2. Механический.
3. Пневматический.
4. Гидравлика.

Как правило, монтаж всех линий автоматики и проектирования остаётся за одной фирмой – изготовителем.

Принцип работы

Суть рабочего процесса систем газового пожарного тушения сводится к довольно несложному алгоритму. При поступлении сигнала с датчиков запускается механизм гашения очага пожара.

1. Вентиляция.
2. Оповещение.
3. Задержка для возможной эвакуации людей.
4. И лишь в последнюю очередь – запуск.

Агрегаты действуют в купе с модулями удаления дыма, вентиляции и включения клапанов воздуховодов.

Одним из главных принципов для установок (ликвидаторов огня) – устойчивость к температурным переменам от минус 40 градусов до +50. Основной же принцип основан на создании негорючей среды.

Обзор лучших модулей

Данный модуль служит для ликвидации огня по ГОСТ 27331. Электрическое оборудование под током для работы с EN 15004. HFC-125. HFC227ea. Монтаж по проекту – на потолок или стену. Экономия на инвентаре, материалах, 100% выработки. Возможность пожаротушения за ограждениями. Шкаф. Фальшпол. Пуски – автономный и механический.

МГП классов А, В, С, У и В. Режим работы от -20 до+50. Вытеснитель азот. Испытан на практике. Имеется две системы пуска и целых двадцать пять разновидностей.

Данная модель имеет свою специфику — локальное гашение и объёмное. Вольтаж пускового импулса – 22 вольта. Ток – 0,9а Время действия – 0,5 секунды. При ручном запуске усилие в 10 кг. Предусмотрен пуск всей батареи. Срок эксплуатации – 30 лет.

Заправленный агрегат от отопительных приборов – 1 метр. Открытый огонь – 10 метров. Мониторинг – раз в десять лет.

Газовые огнетушащие вещества (сокращенно ГОТВ) нужно применять после вывода людей. Блокировка при открытых дверях. Оборудованные проёмы для баланса давления. Работает на сухой воде. CF3H. Азот.

При угрозе пожара (дым, пламя) срабатывают датчики и включается самодействующая защита МГП.

Автоматические установки и их виды

Для борьбы с пожарами типа А, Б и С используют УАГП – специальное устройство автоматического газового пожаротушения (ГОСТ27331). Под напряжением. Эти агрегаты не должны применяться для борьбы с возгоранием пористых, волокнистых легковоспламеняющихся веществ, а также пирофорных и других соединений, способных тлеть без доступа воздуха. В помещениях с большим количеством людей нельзя практиковать системы объёмного охвата пламени с СО2.

Разновидности условий консервации составов для тушения:

1. Централизованная – баллоны в помещении.
2. Модульная – из одного или нескольких устройств с расположением баллонов в помещении или рядом.

За основу выбора УАГП берётся площадь и объём помещений командного пункта со станцией. Важную роль в работе автономных систем газового пожаротушения играет удалённость от объекта.

1. Электрический запуск.
2. Пневматический.
3. Механический.
4. Комбинированный.

Мобильные средства

К мобильным средствам пожаротушения относятся специальные автомобили, самолёты и тепловозы. Следует отметить изделия «Афес» российской компании, которые выгодно отличаются от аналогов тем, что не наносят материальный урон объектам. Работа автоматизирована. Надёжность и скорость на достаточно хорошем уровне. Неядовиты и инертны.

Проектирование и расчёт

Для привлечения систем пожаротушения газом необходимо соблюдение законодательных норм, причем доводить необходимо до соответствия к каждому объекту. Только профессионалы смогут вникнуть во все тонкости проекта.

1. Площадей.
2. Объёмов.
3. Конструкций.
4. Назначений.
5. Методов эвакуации в сложной ситуации.

Требуется учитывать, чтобы на пути вывода людей содержание кислорода оставалось в норме. Не забудьте уделить внимание защите самих модулей.

Для расчёта количества (ОТВ) рекомендуются методы ТКП 45-2. 02 – 190 – 2010.

Для применения к другим линиям есть отдельные методики. Принципы заложены в компьютерных базах в рекомендациях поставщикам и производителям.

1. Массы состава газов.
2. Схемы расположения станций и объектов.
3. Проходимость труб и их длину.
4. Скорость подачи.
5. Время.
6. ОТВ в объект тушения.

Для подстраховки выполняется проверочный расчёт на:

1. Размещение трубопроводов.
2. Длину площади сечения.
3. Количество насадок, батарей.
4. Давление.

Учитывается шероховатость внутренней поверхности систем подачи. Вертикальные участки обязывают проектантов к возможному повышению скорости подачи или понижению с применением коэффициентов для таких положений.

Расчёт гидравлики делается на два положения:

Расчёт массы газовых ингредиентов для локализации пожаров проводится отдельно.

Обслуживание

Визуальное обследование на предмет наличия пломб, повреждений, чистоты и разрушения креплений – один раз в месяц.

1. Запорной арматуры.
2. Побудительной линии.
3. Баллонов пуска.

Качество вещества для пожаротушения и работы установок – единожды в месяц. Состояние КИП, заземления – раз в год. Испытания трубных систем – три с половиной года. Срок действия мониторинга УТП.

Монтажные работы

Готова проектная документация. Заключается соглашение с организацией на монтаж. К подбору монтажников важно отнестись очень ответственно. Кроме сборочных работ они должны знать процедуру предъявления работникам пожарного надзора актов, документов и сертификатов.

1. Подготовительный.
2. Электротехнический.
3. Водопроводный.
4. Пусконаладочный.

По ходу проводится монтаж узлов подачи, пульта управления, сигнализации, различных оповещателей и устройств консервации и подачи.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Модульная установка газового пожаротушения

Все разновидности модулей газового пожаротушения. Описание популярных моделей

Модуль газового пожаротушения (МГП) – это компактная и автономная система, которая способна распылять огнетушащее вещество в очаг пожара. Механизм МГП устроен таким образом, что в момент возгорания не требуется участие человека, а все процессы проходят в автоматическом режиме. Рассмотрим какие бывают разновидности модулей и их популярные модели.

Модули газового пожаротушения классифицируют по четырём признакам:

1. 1. По компоновке. Бывают единичные модули и сети из ёмкостей.
2. 2. По пуску – электро и пневматические, ручные, тросовые, комбинированные.
3. 3. По разводке – с использованием труб и без.
4. 4. По способу крепежа – настенные и подвесные.

Остановимся подробнее на настенных и подвесных видах.

Настенные модули пожаротушения, наполненные газовой сжиженной смесью, крепятся на стены и пол. Сами настенные сосуды с тушащим веществом имеют больший объём, чем подвесные модули. Они крепятся к стене и при помощи разветвлённой разводки проводятся на потолок к распылителям.

Подвесные модульные установки содержат отдельный комплект механизмов срабатывания, все элементы которого объединены в одну сеть. В состав конструкции обязательно входят:

• сферические сосуды с распылителем, манометром и датчиками;
• соединительные узлы;
• кронштейн на корпусе.

Модуль газового пожаротушения «Импульс» – это новое автономное оборудование, которое появилось на рынке в 2012 году. Его выпускают в нескольких вариантах, которые отличаются друг от друга по объёму и ряду конструктивных решений:

1. 1. Небольшие модели – «Импульс 20», «Импульс-2», «Импульс-2-Т», «Импульс-20-Т», «Импульс 2-20».
2. 2. Крупногабаритные модели – «Импульс 40, 65, 80, 100». Цифра в крупногабаритных модулях «Импульс» указывает на количество литров огнетушащего вещества, которое помещаются в сосуд.

Модуль применяется для тушения пожаров, относящихся к классам А, В, С. Его устанавливают в скрытых местах помещений под фальшполом или над навесным потолком.

• компактность;
• не вредит имуществу и безопасен для людей;
• надёжен – об этом свидетельствует отсутствие ошибочных срабатываний;
• может использоваться в производственных цехах, так как не боится пыли, загрязнения, вибрации;
• для работы не требуется источник питания;
• может использоваться многократно после заправки.

При угрозе пожара (дым, пламя) срабатывают датчики, и включается самодействующая защита МГП «Атака». Такие модули производят в двух видах расположения:

1. 1. Вертикальном с рабочим давлением 60 кгс/м² (МГП 60, 80, 100).
2. 2. Горизонтальном с рабочим давлением 150 кгс/м² (МГП «Г» 10, 20, 40, 60,80,100).

Вертикальные и горизонтальные модули заправляются следующими видами огнетушащих газов:

• самотранспортирующиеся газы – двуокись углерода, азот, аргон, инерген;
• газы, в которых вытеснителем является азот – хладон 227еа, 318Ц, 125ХП, 31-10.

Модуль «Атака» выполняет два вида тушения огня – объёмное и локальное. Он предназначен для хранения и выпуска в защищаемое помещение газового огнетушащего вещества при гашении очага пожара класса А, В, С и электрооборудования под напряжением.

• долгий срок службы (около 30 лет);
• при открытых дверях система не срабатывает;
• в системе поддерживается постоянный баланс давления, что позволяет исключить вероятность взрыва.

Модуль газового пожаротушения «АТАКА 2» применяется для тушения твёрдых веществ (кроме лёгких и щелочных металлов), а также жидкостей и загоревшихся газов (пожары, классов А, В и С). Ими можно также тушить и электропроводку или не обесточенное электрическое оборудование.

Специальный огнетушащий газ (углекислый газ) способен храниться в сосуде под давлением продолжительное время (более 25 лет). При возникновении пожара в подконтрольном помещении огнетушащий газ выпускают, после чего он заполняет все пространство, где происходит быстрая ликвидация всех очагов горения.

Использование МГП «Атака 2» имеет следующие плюсы, которые позволяют:

• добиться непрерывного контроля количества пожаротушащего газа, при очень высокой точности его измерения;
• осуществлять контроль за устранением возгорания можно дистанционно;
• упростить конструкцию автоматической установки газового пожаротушения;
• снизить эксплуатационные расходы.

Модули газового пожаротушения «Иней» предназначены для ликвидации пожаров классов А, В, С и Е. В качестве огнетушащего средства в модуле применяется хладон 125 227 и 23, а также Novec 1230.

Автоматический запуск «Инея» осуществляется после срабатывания пожарных извещателей, путём подачи электрического импульса на электромагнитный клапан через приёмно-контрольный и пожарный прибор управления.

«Иней» обладает следующими достоинствами:

• компактен;
• безопасен для человека и защищаемого оборудования;
• высокая эффективность тушения;
• не наносит вред озоновому слою;
• может использоваться многократно после заправки.

Выбор различных модулей газового пожаротушения позволит не беспокоиться о безопасности тех или иных объектов. Важно только правильно подобрать необходимое оборудование для тушения возгораний, которое будет соответствовать параметрам помещения.

Модульная установка газового пожаротушения

Что такое модули газового пожаротушения: виды, принцип работы, расчет

Автономные модули газового пожаротушения созданы для автоматического распыления огнетушащего вещества (ГОТВ) в очаг пожара. Срабатывание МГП в момент возгорания не требует вмешательства человека.

Параметры выбора и общие требования урегулированы ГОСТ 27331 , Р 50969-96 , Р 53281-2009 , РД 009-01-96, а также СП 5.13130.2009 , НПБ 54-2001 и 110-03 (объекты до 01.05.2009), ФЗ 123 .

Что такое модуль МГП

МГП – цельная, компактная автономная, готовая к применению система пожаротушения. Это отдельный баллон с креплением или несколько ёмкостей с ГОТВ и комплектом узлов самостоятельного срабатывания, размещенные на специальной раме.

Модульная установка газового пожаротушения может иметь разводку с распылителями, трубопровод, запорную арматуру.

Из чего состоит модуль

Элементы модульной газовой установки пожаротушения:

несколько объединенных (2 – 12 шт.) с коллектором с обратным клапаном (Б-МГП 150);

изометрические хранилища (МИЖУ) для площадей от 2000 м. куб.;

датчики массы, давления, задымленности, загазованности, манометр, термометр;

запорно-пусковое устройство (ЗПУ) с реле, блокиратором (чекой). На корпусе или на трубопроводе. Варианты:

мембранный предохранительный узел;

трубопровод, сеть из рукавов, трубок и распылителей, оросителей (спринклерных);

Пример состава INERGEN: азот, аргон, диоксид углерода.

Дышать ГОТВ нельзя – возможно отравление, угнетение функции дыхания. Струя с температурой от -70 до -90 °C, есть риск холодного ожога. В остальном смесь безвредная или малотоксичная. Запас безопасности установки – 3.

Принцип работы: как происходит запуск и тушение

Достаточно заполнения на 12 – 30% для полного затухания огня.

Срабатывает реле. Активируется ЗПУ. Варианты пускового элемента:

• соленоидный клапан – разъемное соединение перекрывающее горловину – отходит;
• шток пробивает мембрану.

Внутри – сжиженная смесь. Выталкивается давлением через раструб, превращаясь в газ.

Область применения

Модули газового пожаротушения подбирают под классы возгорания:

А – твердые материалы (бумага, дерево), только при наличии спецсостава;

полярные растворимые водой: спирты, ацетоны, глицерин (тушат хладонами);

редко обслуживаемые объекты или с малым количеством персонала;

волокнистые, сыпучие, пористые, склонные к самовоспламенению и тлению (опилки, хлопок, травяная мука);

Нельзя использовать самосрабатывающие газовые средства модульного пожаротушения:

на объектах с большим скоплением людей (свыше 50). МГП должен активироваться, когда нет персонала. Исключение: специально спроектированные установки;

Отличие стационарных установок газового пожаротушения от модулей

Стационарное оборудование закреплено стационарно, и находится в отдельной станции пожаротушения вне объекта. Принцип работы аналогичный.

Газовый модуль пожаротушения – это единичный (группа ёмкостей) автономный элемент, мобильный, легко монтируемый/демонтируемый. Модуль ставят в том же помещении, где возможно возгорание, или в непосредственной близости. Оборудование более компактное, все элементы управления находятся на/в корпусе или на раме.

Плюсы и минусы МГП

Достоинства модульных установок газового пожаротушения :

большой объем ОТВ, выпуск струи от 10 до 60 сек. и больше;

автоматичное мгновенное срабатывание в центре пожара, быстрое охватывание очага возгорания.

низкая эффективность на объектах с большими объемами м³;

возможны утечки газа больше нормы (НПБ-54-2001).

Виды модулей пожаротушения МГП

Подвесные

Подвесные модули – отдельные устройства с комплектом механизмов срабатывания. В маркировке присутствует буква «п»: МГП (п), МПТГ.

Все элементы объединены цельным, компактным корпусом. Части конструкции:

небольшие, сферической формы сосуды с насадкой (распылителем), манометром, датчиками;

простота монтажа, можно объединить в сеть.

Настенные

Модули пожаротушения с ГОТВ, крепящиеся на стены и пол:

объединяют в сеть. Возможен единый пусковой узел.

Характерная схема: сосуды крепятся к стене, от них отходит разветвленная разводка (шланг) на потолок с распылителями. Настенные МГП эффективнее подвесных из-за большего объема. Емкости на отдалении от очага, меньше повреждаются.

Размещение модулей МГП

Только специалист по НПБ сможет правильно определить необходимый МГП, руководствуясь нормами ГОСТ, правилами зонирования.

Расчет количества модулей

Количество модульных емкостей газового пожаротушения определяется по методике в: Прилож. Д и Е из СП 12.13130.2009. Существуют специальные таблицы расчета. Учитывают:

Для некоторых подвесных МГП производителем указана площадь. В среднем сосуд с ГОТВ на 8 л охватывает 24 м. кв. или 64 м. куб., а максимум по площади для одного баллона – 100 куб. м.

Требования к монтажу МГП

Основные правила установки модулей газового пожаротушения:

защита от влияния климата, механических повреждений;

не монтируют баллоны около щелочных веществ, кислот;

фиксируют и вертикально, и горизонтально по рекомендации изготовителя;

для реле срабатывания сверяют давление помещения с техдокументацией.

Проверка и техническое обслуживание модуля

Комплекс мероприятий ТО ( РД 009-01-96 ) для модульных систем газового пожаротушения:

ежемесячно : осмотр, размещение, чистка, смазывание, контроль манометром;

ежеквартально : автоматики, контактов, чистка, смазка, профилактика, тренировка соленоида;

ежегодно : метрологический контроль, замена манометра, заземление, анализ дат осмотров, дополнительное освидетельствование с перезарядкой;

Текущий ремонт включает восстановление работоспособности МГП после срабатывания и выхода ГОТВ. Разборку и сборку делают при отсутствии давления и электропитания. Сработавшее оборудование отправляют на спецстанции или производителю.

Ремонт потребуется (п.п. 3.4.3., 3.4.1 НПБ 54-2001) если:

В каких случаях проводится дозарядка и перезарядка

перезаправка :
по окончании срока годности и после каждого применения;

если расходовано небольшое количество ОТВ.

При перезарядке каждый раз проводится перенастройка системы и техническое освидетельствование баллонов. Есть МГП с дополнительными емкостями, производящими автоматическую дозарядку, если падает напор.

Срок службы модулей

Срок годности модулей газового пожаротушения по НПБ — не меньше 10 лет (НПБ 54-2001, ГОСТ Р 53281-2009, Р 53280.3-2009 , 15899-93 ). В реальности период достигает 30 лет, если корпус с фосфатирующей грунтовкой.

По ГОТВ нет конкретных цифр (зависит от заправленного состава). Например, период годности хладона — 125 лет, но проверять заряд требуется раз в год.

Пиропатрон в ЗПУ годен 17 лет. В дежурном режиме установка готова к работе 10 и больше лет. Гарантированная работоспособность (надежность) – 0,95 при обслуживании не меньше 1 раза в 36 мес.

Утилизация модулей МГП

После окончания срока годности утилизация и перевозка модулей производится профильными организациями, станциями ТО и заправки МГП. Процедура требует участия специалистов, поскольку связанная с опасностью изделий.

Модульная установка газового пожаротушения

Модули газового пожаротушения мпг

Подавление пожара потоками газа обеспечивается модулями пожаротушения МПГ. Выбирать его надо тщательно. Промышленность освоила выпуск широкого спектра моделей. Существуют версии, рассчитанные на действие во взрывоопасной среде. Современные образцы отличаются сокращенной толщиной стенок баллонов. Она понижает вероятность образования раковин и иных дефектов слоя металла.

Стойка монтажная однорядная соединяет модули в солидарную сборку. Такие стойки включают баллоны, запускаемые пиропатроном. Вероятен пуск части модулей в проектном направлении.

Разработаны модульные системы с разрывным затвором для индивидуального тушения. Электрические и пневматические пусковые приборы чаще применяются на больших группах тушащих модулей. Там их преимущества реализуются легче и полнее. Достигнутые характеристики позволяют применять модули пожаротушения МПГ для решения любых задач.

Состав систем газового пожаротушения

Чтобы подавить распространение огня, оборудование должно включать:

• баллон или иной резервуар, из которого распространяется газ;
• клапан с электрическим запуском или пиропатроном;
• дополнительные модули (при необходимости);
• управляющие компоненты.

Модули газового пожаротушения МПГ различаются по типу пускового элемента:

• электрический блок;
• механическое устройство;
• гидравлическая (пневматическая) система;
• комбинированный аппарат.

Модульная система должна обеспечивать как продолжительное хранение газового реагента, так и стремительный сброс его при необходимости. Модули могут быть использованы и по отдельности, и как часть централизованной системы. Различия между резервуарами обусловлены их рабочим давлением.

Область применения

Преимущества и недостатки

МГП пожара (модули газового пожаротушения МПГ) могут содержать все допущенные официально к использованию газовые огнетушащие компоненты. Цель их использования – устранение возгораний категорий A, B, C, подавление возгорания электрических систем и аппаратов, находящихся под напряжением. Установки газового тушения применяют для защиты помещений, не разделенных на обособленные участки тушения.

Срабатывание предохранительной системы не поможет, если в помещении есть:

• фальшивый пол;
• подвесной потолок;
• стеллаж;
• технические стойки, оснащенные аппаратурой;
• перекрытия и перегородки, высота которых составляет от 50 см и более.

Перечисленные элементы блокируют свободное передвижение газовой струи. Защита большого помещения от огня обеспечивается равномерной расстановкой по периметру модулей с клапанным затвором и сервоклапаном. При этом газовое тушение обеспечивает наилучшее подавление огня в экранированных участках. Даже там, куда другие тушащие вещества проникают плохо. Как при пожаре, так и при неоправданном пуске почти исключается вредное воздействие на имущество. Освободить помещение от реагента помогает штатная вентиляция.

Сочетание характеристик газового тушения позволяет рекомендовать его для защиты хранилищ документов, банковского имущества, технологических камер и щитов управления стратегически важными объектами. В серверных помещениях другие средства применить нельзя.

Виды модулей МГП по объему в литрах

Технические и эксплуатационные характеристики, вместимость л подбираются индивидуально. Сначала для объекта проводится технико-экономическое обоснование. Ключевая цель – достижение нормативной концентрации газа в защищаемом объеме. Дополнительно проводится расчет на безопасность скорости поступления реагента, которая должна обеспечивать свободную эвакуацию.

Эксплуатационные соображения таковы, что предпочтительно использовать баллоны до 100 л с пневматическим пусковым устройством. Они легко транспортируются и устанавливаются, не требуют регистрации. Обслуживание более емких модулей возможно только с привлечением подготовленных специалистов. Деоксидантный метод тушения подразумевает механическое выдавливание кислорода инертными газами. Ингибиторная методика состоит в распылении реагентов, подавляющих реакцию горения.

Замечание о преимуществе второго способа тушения состоит в том, что он более безопасен для людей, находящихся на объекте. Для этой цели применяют шестифтористую серу и весь спектр хладонов. Ингибиторные реагенты преимущественно сжиженные, а деоксиданты – это сжатые газы. Двуокись углерода может применяться в обоих физических состояниях.

Баллоны, рассчитанные на давление 60 бар вместимостью от 6 до 160 л обеспечивают формирование индивидуально адаптированной конфигурации системы пожаротушения. Маркировка показывает точную емкость баллона. Это указывается вторым числом (первое – показатель давления). Дополнительно приводится диаметр условного прохода.

Модульная установка газового пожаротушения

Автономный модуль газового пожаротушения, применение и установка

Сегодня хотелось бы поговорить о том, как часто люди ошибаются с выбором.

Знаете ли Вы, что автономный модуль газового пожаротушения можно применять не на любом объекте?

В зависимости от того, какой тип огнетушащего вещества используется модулем, монтировать его следует в разные типы помещений.

Особенно хорошо эти устройства зарекомендовали себя в системах «умный дом».

Газовое пожаротушение – виды и способы применения приборов

Тушение пожара аэрозолем или порошком широко применяется в библиотеках, помещениях, музеях, помещениях с электроприборами и пр.

То есть там, где использование тонкораспыленной струи воды может причинить серьезный ущерб инвентарю и материальным ценностям.

Приведем полный перечень мест, где, по нормативам, должны быть установлены газовые приборы для ликвидации огня.

• Цех.
• Библиотека.
• Помещение, где хранится масло.
• Склад с ценными материалами.
• Музей.
• Камера с лакокрасочными материалами.
• Архив.
• Промышленное предприятие, связанное с энергетикой.
• Здание с оборудованием, находящимся под напряжением.
• Турбогенератор ТЭЦ или ГРЭС.
• Корабль или подводная лодка ВМФ Индии.
• Подводная лодка или корабль ВМФ РФ.
• Подводная лодка или корабль ВМФ Китая.
• Металлургическое производство.

Но по конструктивным особенностям, модули газового пожаротушения различаются на два основных вида.

1. Баллон с закачанным под давлением ОТВ.
2. Емкость с катализатором и твердым веществом.

В первом случае гарантирован излишний выбор вещества при тушении.

Также необходимо периодически докачивать или заменять газ.

Во втором – при пожаротушении используется химическая реакция, которая способствует выделению огнетушащего газа.

Принцип работы

Суть работы автономной установки для ликвидации пожара сводится к вытеснению из баллона рабочего вещества под давлением во внешнюю среду – периметр помещения или открытую площадку.

1. При ручном или автоматическом пуске огнетушащее вещество вытесняется из рабочей емкости.
2. При попадании вещества в помещение и соединении его с воздухом происходит химический процесс, например, вытеснение кислорода, либо другая реакция.
3. За счет преобладания в воздухе огнегасителя очаг пламени постепенно ликвидируется до локализации либо полного затухания.

Сферы применения

Такие установки применяются на промышленных объектах, при строительстве, торговых центрах, спортивных сооружениях, производственных площадках, пожароопасных объектах (АЗС и т.п.).

Если применить пену, аэрозоль или порошок невозможно, огнетушащим веществом выступает хладон.

Сам баллон ставят в защищаемом помещении или за пределами его.

К модулю можно подключить пожарную автоматику, которая открывает пожарный клапан с такими качествами.

• Напряжение клапана: 24 В.
• Длительность импульса: от 1 сек.
• Сила тока: 1 А.
• Сопротивление 20 Ом.

Система также может запускаться вручную либо от пневматического импульса.

Производство этих конструкций ведется согласно требованиям нормативов ТУ 4854-008-49992409-05, ТУ 4854-001-27470538-98.

ОТВ содержит в своем составе озонобезопасный элемент – хладоны 227еа, CO2, С318 и 125.

Состав и комплектация газового модуля

Может показаться, что это очень сложная конструкция.

Любой газовый модуль состоит из ниженазванных элементов.

Пусковое устройство:

• • Пиропатрон – считается самым надежным механизмом.
  • Электромагнитное – поле, создаваемое магнитом, разводит пружинные механизмы на контактах. Электрический импульс соединяет контакты и срабатывает огнетушитель.

Запорный клапан:

• • Соленоидный – сработка от электроимпульса, обязательно наличие заземления.
  • Мембранный – такой клапан более герметичный и открывается при разрушении перегородки. Требуется замена после срабатывания.

Баллон с огнетушащим веществом.

• Часто газовые огнетушащие установки имеют в комплекте дополнительные пусковые устройства для принудительного запуска.
• Несколько модулей, объединенных в сеть, включаются дистанционно.
• Также после срабатывания установки может потребоваться полная заправка баллона.

Приведем полный перечень оборудования, входящего в комплект газового модуля.

• Датчик давления.
• Запорно-пусковые устройства с диаметрами проходимости 40, 50 и 80 мм.
• Адаптеры для ЗПУ с таким же диаметром прохода.
• Насадки 180° с DN входа 15, 20, 25, 32, 40, 50 мм.
• Насадки 360° с теми же показателями диаметра прохода.
• Предохранительные мембранные устройства на 2,5 и 5,0 МПа.
• Муфты-переходники типа GCV.
• РВД (рукав высокого давления) 40, 50, 80 мм.
• Индикаторы давления на 25 bar (2,5 МПа), 50 бар (5,0 МПа).
• Показатель уровня жидкости.
• Приборы пневмо-запуска.
• Электрический БУ с ручным запуском.
• Пневматический блок управления.
• Прибор ручного запуска.
• Соленоид — прибор электромагнитного пуска.
• Пневматическое реле.
• Электрическое реле.
• Контрольно-пневматическое реле.
• Хомуты для крепления баллонов емкостью 16, 5, 243, 28, 106, 8, 51, 81, 180, 142, 368 литров.

Замечание. Для применения в жилых помещениях не подходят с использованием вещества, которое вытесняет кислород. Это может быть опасно для находящихся на объекте людей.

Классификация установок пожаротушения

На какие подвиды мы можем разделить наши приборы для тушения огня?

В общем плане автономные агрегаты делятся по типу наполняющего их огнетушащего средства.

Пиростикеры

• Самосрабатывающие огнетушители – миниатюрные по габаритам устройства.
• Ставятся в щитовых, корпусах с распределительным, электронным, коммутационным оборудованием и т.п.
• Полная безопасность для здоровья людей.

Аэрозольные приборы

• Огнегасящим веществом выступает аэрозоль, который быстро подавляет пламя.
• Имеет встроенный генератор аэрозоля, что усложняет процесс его эксплуатации в зданиях с большим количеством посетителей, сотрудников.
• К монтажу таких агрегатов также предъявляются повышенные требования.

Порошковые огнетушащие модули

• Эффективны по степени защиты, не создают ограничений на использование, безопасны для человека.
• Применяются на складах ГСМ, транспортных предприятиях, помещениях с электроприборами и т.д.
• Ими можно потушить даже щелочные металлы или твердые горючие материалы, т.е. для пожаров класса А, В, С, Е, Д, У, В.

Какие газы применяются для тушения огня

На начальных стадиях развития средств для тушения пожара использовались:

угольная кислота, галон 104, трифторбромметан, двуокись углерода.

Затем на смену им приходит использование хладонов 227еа, 23, 125.

Сегодня все газовые наполнители для ликвидации пламени классифицируются следующим образом.

• Инерген – разжижающий атмосферу газ.
• Ингибиторы – для них характерен распад при горении. Пожар уменьшается до полного затухания.
• Трифторметан – не имеет запаха и цвета, безопасен для здоровья людей. Постоянный контроль возгорания. Паровое давление 50 кг * кв. см. Можно применять с озоном, используется на централизованных подстанциях. Нормативная плотность 14,6 %.
• 227еа – пропилент, входит в состав галонов, диэлектрик, не подверженный горению. Изолирует очаг огня, токсичен. Ядовит при высокой температуре, может вызвать ожог при контакте с кожей. Хранится под давлением 2 МПа на открытых площадях, не под прямыми солнечными лучами.
• Двуокись углерода – при фиксации в одну треть от общего объема полностью погашает огонь. Вещество бесцветно и не имеет запаха. Для контроля утечки газа используются тензорные весы.
• R-125x (пентафторэтан) – малотоксичный и прозрачный хладоагент. Ограничивает очаги возгораний.
• Азот – изолирует опасные горючие вещества. Взрывоопасен под большим нагревом. Служит для разбавления инертной среды. Не используется при купировании ОТВ, образующего нитриды.
• 318ц – перфтордиклобутан. Газ со слабым специфическим запахом, воспламеняется при +620 градусах C. Разрушает озоновый слов и токсичен в контакте с огнем.
• Иперген – негорючий и нетоксичный газ, состоящий из:
  • 52 % азота;
  • 40 % аргона;
  • 8 % двуокиси углерода.
• 3M NOVEC 1230 (Новек 1230, ФК-5-1-12) – газ, безопасный для здоровья человека и окружающей среды. Недавняя разработка, отличается высокой стоимостью. Срок службы до 30 лет. Диэлектрическая проводимость

  Преимущества и недостатки

  Давайте назовем основные достоинства наших газовых модулей, а также узнаем их негативные стороны.

  «Плюсы»	«Минусы»
  Автономность — независимость от источника питания	Срабатывание всегда происходит при достижении воздухом определенной температуры, что может стать препятствием для своевременной ликвидации очага возгорания
  Быстрая сработка	Применяются только после вывода людей из строения
  Доукомплектация
  Возможность автоматического запуска	Отсутствие системы оповещения о начале пожара
  Невысокая цена
  Множество видов огнегасящего вещества
  Простота эксплуатации	Затруднительна установка в труднодоступных местах – электрические шкафы, щитовые, серверные и т.п.
  Легко доступны для транспортировки
  Независимы от внешних помех

  Требования к автономным газовым модулям

  «Упорядочим» работу наших устройств, согласно всем нормативно-правовым документам. В соответствии со ст. 45 ФЗ № 123-ФЗ, установки пожаротушения:

  • конструктивно бывают модульными, агрегатными, микрокапсулированными (пиростикеры);
  • обязаны полностью ликвидировать или локализовать место пожара;
  • могут быть автоматическими, ручного запуска или автоматизированными, когда диспетчер удаленно запускает прибор.
  • Локализацию или ликвидацию огня за время, необходимое для прибытия пожарной бригады.
  • Интенсивность орошения, нормальный расход огнегасящего вещества.
  • Должную надежность работы.
  • Требуемую инерционность, применение лучших средств и технологий тушения огня, минимум вреда для здоровья человека и порчи имущества.

  Требования к модульным газовым установкам подробно изложены в следующих нормативных документах.

  1. ГОСТ Р 50969-96.
  2. ГОСТ Р 51091-97.
  3. ГОСТР Р 53286-209.
  4. ГОСТ Р 51046-97.
  5. ГОСТ Р 53284-2009.
  6. НПБ 80-99.
  7. ГОСТ Р 56459-2015.
  8. ГОСТ Р 53288-2009.

  Рейтинг лучших моделей газовых модулей

  Настал черед нам определить самые ходовые газовые средства тушения огня, применяемые в настоящее время.

  • Вытеснитель воздуха – азот.
  • Рабочие температуры от -20 до+50 С.
  • Применяется для тушения пожаров класса А, В, У, С, В.
  • Прошел несколько испытаний.
  • Имеет 25 разных видов и две системы запуска в своем исполнении.

  «Импульс»

  • Для погашения огня согласно ГОСТ 27331. 100 % выработки, экономия на материалах.
  • Можно гасить огонь за ограждениями.
  • Установка в шкафу, фальшполу.
  • Автономный или механический запуск.

  «Атака»



  Модуль МГП АТАКА 2

  Дорогие читатели блога, рекомендуем всем тем, кто задался вопросом выбора и монтажа

  автономных модулей тушения огня на своем объекте тщательно продумать месторасположение приборов и тип огнетушащего заряда.

  Два этих важных аспекта помогут избежать множества проблем на этапе обслуживания и в случае применения огнетушителей.

  Подписывайтесь на новости блога и рекомендуйте нас в социальных сетях.

  Модульная установка газового пожаротушения

  Модульное пожаротушение

  Сегодня широкое распространение получили АПУ (автоматические установки пожаротушения), которые пришли сравнительно давно и зарекомендовали себя с хорошей стороны. Однако они не всегда отличаются надежностью. Многообразие конструкционных решений обусловило и тот факт, что их обслуживание требует привлечения высококвалифицированных мастеров, они практически не мобильны, а в производственных цехах даже перед небольшой перепланировкой потребуется менять всю структуру системы тушения пожара.

  Что представляет собой модульная система пожаротушения.

  Теперь на смену им пришли более современные системы – модульные. В отличии от АПУ они обладают большим рядом преимуществ:

  1. совершенно не громоздки;
  2. мобильны;
  3. не требует вмешательства квалифицированных специалистов;
  4. отличаются высоким показателем надежности и многое другое.

  Установка модульного типа пожаротушения, предназначена для предотвращения возгорания в небольших по площади помещениях. Еще одним преимуществом такой системы является возможность состыковки нескольких модулей для обеспечения противопожарной безопасности одного крупного или сразу нескольких объектов.

  Сегодня огромное множество модульных установок, но наибольшее распространение получили следующие два типа (подробнее будут рассмотрены позже):

  Устройство и принцип работы простой модульной установки пожаротушения.

  Если в нашей стране модульные установки еще не получили должного развития и только набирают популярность, в Европейских странах они появились более десятка лет назад и сегодня их принцип работы используется в помещениях любой площади и предназначения. При этом, технологии постоянно совершенствуются, инженерами предлагаются новые конструкции, отличающиеся большей надежностью и практичностью.

  Конструкция простого и наиболее распространенного модуля состоит из следующих элементов:

  1. запорно-пусковое устройство с электрическим приводом или газовым баллоном;
  2. баллон (сосуд) весом до 250 кг с огнетушащим веществом;
  3. распределительная сеть;
  4. распылители (один или несколько).

  В дежурном первоначальном состоянии баллоны с веществом находятся в одном из двух состояний:

  1. закаченные (давление внутри равняется рабочему);
  2. откачанные (под давлением, равным аналогичному показателю в окружающей среде).

  Во втором случае газ, необходимый для распыления пожаротушительной смеси (диоксид углерода, азот или обычный воздух), находится в независимых баллонах, расположенных рядом под давлением до 15 Мпа.

  Модульные установки пожаротушения, в зависимости от способа приведения в состояния готовности и действия, подразделяются на следующие типы:

  • установки модульные с автономным источником газа;
  • установки модульные с центральным источником газа.

  В первом случае каждый из модулей приводится в действие независимо друг от друга или все вместе, во втором – все централизованно. Если несколько помещений связаны в одну систему модульного пожаротушения, установка может быть оснащена специальным распределительным клапаном, который осуществляет подачу вещества для тушения пожара в заданном направлении.

  Для того, чтобы определить возгорание и своевременно запустить модульную установку в действие, используются дымовые и световые извещатели, идущие в комплекте. Установки с выборочным или раздельным запуском, как правило, дополнительно оснащены тросовыми термомеханическими системами с плавкими замками.

  Установки модульные газового типа.

  В последнее время большую популярность стали приобретать модули газового пожаротушения или МГП. МГП – баллоны, предназначенные для хранения и последующего использования огнетушащих газовых веществ в случае появления возгорания в охраняемом помещении. Используются они в установках централизованного и модульного типа.

  Модули для газовых противопожарных установок могут изготавливаться в различном исполнении и отличаться друг от друга сразу по нескольким критериям:

  1. рабочее давление (низкое – около 60 бар, высокое – около 150 бар);
  2. вместимость (до 150 литров);
  3. диаметр запорно-пропускного устройства (24 или 40 мм);
  4. тип затвора (с пусковой мембраной, с клапанном или разрывным затвором).

  Самым важным элементом газовой модульной установки пожаротушения является баллон для газа, который характеризуется следующими критериями: технологическим уровнем изготовления и металлоемкостью.

  Как только в помещении возникает пожар, установка автоматически открывает баллон и выпускает наружу рабочий газ, который смешивается с кислородом и не позволяет вступать ему в процесс горения. Газ, в отличие от порошка, попадает даже в самые труднодоступные места. После устранения очага возгорания газ легко удаляется из помещения через вентиляционную шахту или другие системы проветривания.

  Состав наиболее распространенного газового модуля содержит в себе следующие вещества:

  1. аргон (около 40%);
  2. азот (около 50%);
  3. диоксид углерода (около 10%).

  Установки модульные порошкового типа.

  Модульные системы порошкового типа работают по очень схожему принципу с описанными ранее газовыми модулями, но вместо газообразной смеси внутри баллона располагается специальный порошок. Когда поступает сигнал тревоги об возгорании, система в ручном или автоматическом режиме открывает модули, из которых под действием сжатого газа распыляется порошковая смесь, создающая в помещении облако, препятствующее поступлению кислорода к очагам возгорания.

  Как и система газового пожаротушения, порошковая может быть двух типов централизованная и модульная.

  В первом случае весь состав хранится в одном месте и перенаправляется к месту возгорания только при необходимости, во втором – каждая отдельная порция порошка хранится в отдельном модуле (баллоне).

  Модульные системы порошкового типа имеют следующие преимущества:

  1. не содержат вредных токсичных веществ, способных причинить ущерб здоровью человека;
  2. быстро реагируют на появления очага возгорания и оперативно распространяют в пространстве песчаное облако, перекрывающее кислород;
  3. низкая стоимость систем, но при этом высокая эффективность;
  4. универсальность (используются для тушения твердых, газообразных и жидких веществ, электрических и топливных установок);
  5. простой монтаж и обслуживание.

  Где используются модульные установки пожаротушения.

  Использоваться модульные установки пожаротушения любого типа могут в различных по площади и эксплуатации помещениях, включая районы, характеризующиеся особыми природными и климатическими условиями.

  Модули порошкового и газового типа могут применяться для:

  • ликвидации пожаров электрооборудования, пожаров класса А, В и С;
  • защиты помещений, которые относятся к классу опасности А и В
  • для ликвидации пожаров в помещениях, в которых эвакуация людей не препятствует ликвидации пожаров;
  • для охраны помещений, объемом до 100 куб. м.;
  • для охраны помещений с массовым пребыванием в нем людей, если используются специально спроектированные для этого установки.

  Согласно ныне действующим нормам, автоматические системы пожаротушения модульного типа не используются в следующих местах:

  • На открытых территориях вне здания;
  • В сооружениях и зданиях, спроектированных с учетом специальных технологических норм;
  • На складах, высота складирования груза в которых превышает 5,5 м;
  • На складах, предназначенных хранить продукцию в аэрозольных упаковках;
  • На складах, оборудованных передвижными стеллажами.

  Проектирование и монтаж модульной установки пожаротушения.

  Прежде чем приступать к монтажу модульных противопожарных систем, необходимо составить проект, в котором будут отражены все возможные нюансы и особенности, касающиеся расположения отдельные составляющих и дальнейшей эксплуатации.

  В зависимости от площади охраняемого помещения и конструкции системы модули могут быть дополнительно оснащены распределительным трубопроводом. Ручной пуск делается на усмотрение владельца помещения, но органы безопасности не рекомендуют им пренебрегать.

  Если помещение содержит конструкции, изготовленные из негорючих материалов, разрешается вычесть занимаемую ими площадь из той, которая будет покрываться противопожарными модулями. В качестве расчетной зоны локального пожаротушения берется рассчитанная защищаемая зона, увеличенная на 10-15%.

  Модули устанавливаются с учетом их конструкционных и физических особенностей таким образом, чтобы они были способны покрыть максимально возможную защищаемую площадь и при этом не создавали препятствий для работы, перемещения и эвакуации граждан.

  В помещениях, оборудованных модульными противопожарными системами, должны быть нанесены таблички, которые указывают на места смонтированных модулей.

  Все монтажные работы необходимо доверять только квалифицированным профессиональным мастерам, имеющим действующую лицензию на установку противопожарных систем.

  Модульная установка газового пожаротушения

  Автоматическая установка газового пожаротушения АУГПТ

  Автоматические установки газового пожаротушения обеспечивают надежную защиту помещения от возгорания. Эффективность любой такой установки во многом зависит от следующих факторов:

  • особенности помещения, которое необходимо защитить;
  • тип вещества, которое используется для пожаротушения.

  Автоматические установки возможно использовать для тушения возгораний первых трех классов, а также электрооборудования, которое находится под напряжением.

  • порошков и гидридов металлов;
  • материалов, которые относятся к сыпучим, пористым, волокнистым, и тех, которые склонны к самовозгоранию;
  • химических веществ, а также их смесей.

  Приборы газового пожаротушения имеют следующую классификацию:

  • электрический пуск,
  • механический пуск,
  • пневматический пуск,
  • комбинация нескольких способов.

  Существует несколько видов включений системы: местный ручной пуск, дистанционный ручной пуск, а также автоматический основной пуск.

  Газовое пожаротушение идеально подходит для тушения возгораний в:

  • архивах с бумагами,
  • библиотеках,
  • музеях,
  • компьютерных центрах,
  • на выставках.

  Огнетушащие газы – это современный и наиболее эффективный способ предотвратить распространение огня. Этот метод пожаротушения позволяет не только остановить возгорание, но и сохранить ценные предметы, которые находились в данном помещении.

  Газы имеют отменный эффект тушения огня, который позволяет резко снизить количество кислорода в очаге возгорания.

  Особенности газового пожаротушения

  АУГПТ – это установки, в которых в качестве огнетушащего средства применяются газовые составы для тушения пожаров.

  • модули газового пожаротушения,
  • насадки,
  • трубопроводы,
  • газовое вещество, которое используется для тушения,
  • распределительное устройство.

  Модули газового тушения предназначены для хранения огнетушащих газов, а также выпуска их во время возгорания. Они имеют вид баллона, который обладает пуско-запорным устройством, а также сифонной трубкой.

  Баллоны бывают изготовлены из разного материала, отличаются разным объемом и давлением. Объем в баллоне может составлять от 20 до 100 литров, а давление – от 65 до 150 бар. В качестве основного материала для изготовления баллона чаще всего используют легированные стали. Изнутри баллон покрывают полимером, который повышает устойчивость к процессам коррозии.

  Модули могут устанавливаться в помещения как по одному, так и в комплексе.

  В системах используются разные газовые вещества. Среди них самые популярные – это:

  • хладоны, которые отличаются высокой эффективностью тушения пожаров. Эти вещества могут потушить возгорание материалов, которые возгораются без кислорода;
  • инертные газы. Они абсолютно безопасны для окружающей среды и не наносят ей вред;
  • углекислота. Данное вещество не только тушит пожар, но и оказывает охлаждающий эффект.

  Распределительное устройство – это одна из деталей системы, которая предназначена для пропуска в трубопровод огнетушащего вещества. Управление распределительным устройством осуществляется как механически, так и вручную.

  На конце трубопровода размещена насадка, которая предназначена для правильного распыления огнетушащего вещества под давлением.

  Трубопровод служит для подачи газа от распределительного устройства до насадки. Именно от качества трубопровода зависит, насколько быстро огнетушащее вещество будет подаваться к месту возгорания.

  АУГПТ незаменимы там, где тушение водой может вызвать короткое замыкание, а также повреждение аппаратуры и документов. Данные системы должны обеспечивать своевременную локализацию возгорания, задержку подачи огнетушащего вещества до окончания эвакуации людей, а также эффективное тушение участка возгорания. Системы обязательно должны быть в рабочем состоянии и оборудованы специальным световым табло, на котором в случае опасности загорится определенная надпись.

  Аттестация систем должна осуществляться каждые 5 лет, а также перед сдачей их в использование. Обращайтесь в компанию «Империя», если вы заинтересованы в приобретении или обслуживании установки газового тушения! Предлагаемые нами цены газового оборудования являются оптимальными. Эффективность любой установки доказана нашими экспертами.

  Модульная установка газового пожаротушения

  Модули газового пожаротушения: виды и область применения

  У большинства стационарных установок, автоматически локализующих, ликвидирующих очаги возгораний внутри защищаемых помещений строительных объектов, существуют значительные недостатки.

  В основном они связаны с тем, что активные частицы веществ, гасящих пламя, кроме выполнения основных функций, повреждают, выводят из строя отделку, инженерное, технологическое, электрическое оборудование; имущество, товароматериальные ценности водой, пеной, огнетушащими порошками, аэрозолями, что приводит к побочному материальному ущербу.

  Этих проблем можно избежать, если после срабатывания пожарных извещателей сигнализации быстро, в автоматическом режиме, заполнить объемы защищаемых помещений зданий инертными, в том числе охлаждающими газовыми смесями, до этого находившимися в сжатом/сжиженном состоянии в баллонах.



  Назначение и требования

  Существуют 2 вида систем газового пожаротушения

  Стационарная

  Содержащая резервуары, в которые закачаны огнегасящие инертные газы, находящиеся в сжатом, сжиженном состоянии – азот, аргон, углекислота, или их смеси в различных пропорциях; хладоны, аналогичные используемым в холодильном оборудовании, например, такие как термически стабильный хладон-125, разлагающийся только при 900℃.

  Емкости с газами устанавливают вне охраняемых от огня помещений, как правило, внутри станций пожаротушения, с разводкой распределительных трубопроводов до защищаемых объектов.

  Модульная

  Эти установки тушения имеют в своей основе баллоны с огнегасящими газами, их смесями.

  Их и распределительную разводку монтируют непосредственно в защищаемых помещениях объектов.

  Модули тушения пожаров газом – это как более дешевый, так и быстрее устанавливаемый вид такого оборудования, не требующий дополнительных затрат на проектные работы и их согласование с надзорными органами.

  Согласно Федерального закона № 123, автоматическое газовое пожаротушение должно обеспечивать:

  • Оперативное обнаружение очага возгорания внутри защищаемого объекта любым видом пожарных извещателей, входящих в состав побудительной системы.
  • Задержку пуска газовой огнегасящей смеси на время, необходимое для эвакуации работников, дежурного персонала объекта, что на этом момент находятся внутри помещения.
  • Создание необходимой объемной концентрации огнегасящих газовых смесей за период, требуемый для ликвидации пожара.

  При необходимости модули можно объединять в батареи тушения пожаров газовыми смесями, состоящие из нескольких изделий, что позволяет быстро заполнять большие по объему помещения, отсеки, отдельно стоящие строения.

  Запуск модулей может быть автоматическим, дистанционным, после срабатывания пожарных извещателей , или местным с помощью ручных устройств, установленных в непосредственной близости от объекта защиты. При этом дистанционный, ручной пуск считается, согласно противопожарных норм, дублирующим автоматическое срабатывание оборудования.

  Область применения

  Учитывая, что модули, батареи газового подавления очагов возгорания являются довольно дорогостоящим оборудованием, то их, как правило, применяют для защиты помещений, зданий, особо важных для сохранения непрерывности технологического, производственного процесса; а также узлов контроля, управления, объектов обработки, хранения информации, уникальных культурно-художественных ценностей:

  • Главных распределительных щитов.
  • Операторных, диспетчерских производств, цехов, заводов.
  • Щитов, машинных залов, автоматических узлов управления, контроля.
  • Помещений, блок-контейнеров, где установлены дизель-генераторы резервного, аварийного электроснабжения.
  • Серверных, центров обработки цифровой документации, хранения электронных носителей.
  • Особо важных архивов, складов, библиотек; запасников, хранилищ уникальных предметов искусства, ценностей музеев, картинных галерей, банков.
  • Зданий станций по перекачке, распределению по трубопроводным системам углеводородного сырья, полуфабрикатов.
  • Окрасочно-сушильных камер.
  • Помещений для зарядки, ремонта аккумуляторов.

  Газовые модули можно использовать для ликвидации пожаров классов А–Е , в том числе в составе систем как объемного, так и локального пожаротушения, устанавливая их вертикально или горизонтально.

  Возможность оперативной заправки модулей газового пожаротушения после их применения или для восполнения запаса огнетушащих веществ, повышения давления до значений, требуемых техническими паспортами, повышает как надежность, так и востребованность такого оборудования заказчиками.

  Торговые марки

  Учитывая несуразную стоимость импортных модулей газовых установок тушения пожаров, на российском рынке преимущественно представлена продукция отечественного изготовления от многих компаний:



  • МГП «Заря». В линейке изделий: модуль «Заря-3», защищающий до 5 м 2 объема помещения, «Заря-10» – до 18 м 2 , «Заря-22» – до 40 м 2 .
  • Модули МПА, имеющие общую маркировку 60-Х-32, где 60 – это величина рабочего давления в кгс/см 2 , Х – один из объемов корпуса модуля: 25, 50, 75 л; а 33 – величина диаметра отверстия в запорно-пусковом устройстве изделия.
  • МГП-16, МГП-35, МГП-50 – с объемом корпусов от 2 до 140 л.
  • МПХ – от 20 до 227 л газовой смеси.
  • МГП «Импульс-20» вместимостью 20 л сжиженной газовой смеси, под давлением сжатого N₂, предназначенный для монтажа на потолок, стену защищаемого помещения. На изделии имеется как тепловой замок, так и электромеханический узел запуска, подключаемый к прибору управления тушением пожара.
  • МГП «Союз» с различными типами газовых баллонов емкостью от 26, 8 до 140 л.

  Поэтому ни специалистам проектных организаций, ни руководителям, ответственным за ПБ объектов не представляет особого труда подобрать оптимальный вариант модулей тушения пожаров газовыми смесями, скомплектовать из них необходимый набор – батарею или стационарную установку для подавления огня.

  Важно: все работы по монтажу такого оборудования имеют право вести только те организации, что обладают соответствующими лицензионными разрешениями МЧС.

  Модульная установка газового пожаротушения

  Норма П.Б.

  ОБСУЖДЕНИЕ И РАЗЪЯСНЕНИЕ НОРМ ПОЖАРНОЙ БЕЗОПАСНОСТИ



  системы газового пожаротушения – обзор

  системы газового пожаротушения – обзор

  Доброго времени суток всем постоянным Читателям нашего блога и коллегам по цеху! Сегодня мы начинаем публикации наших статей в Новом Году и «открываем» 2016 год продолжением нашего цикла статей «Пожарная автоматика». Напоминаю Вам, что уже в нашем блоге опубликованы в 2015 году четыре статьи из указанного цикла, которые можно прочитать, пройдя по ссылкам:

  https://www.norma-pb.ru/pozharnye-izveshhateli-tip-opisanie/ – пожарные извещатели – тип, описание. Первая статья из цикла статей “Пожарная автоматика”.

  https://www.norma-pb.ru/porogovaya-adresnaya-adresno-analogovaya-pozharnaya-signalizaciya/ – пороговая, адресная, адресно-аналоговая пожарная сигнализация. Вторая статья из цикла “Пожарная автоматика”.

  https://www.norma-pb.ru/sistemy-opoveshheniya-lyudej-pri-pozhare/ системы оповещения людей при пожаре. Третья статья из цикла “Пожарная автоматика”.

  https://www.norma-pb.ru/sistemy-poroshkovogo-pozharotusheniya/ – системы порошкового пожаротушения. Четвертая статья из цикла “Пожарная автоматика”.

  Сегодня, в пятой статье из цикла «Пожарная автоматика», мы будем говорить о том что представляют из себя системы газового пожаротушения, где чаще всего используются, какими они бывают и о алгоритме работы автоматики системы газового пожаротушения.

  Итак, системы газового пожаротушения, как правило, применяются для организации пожаротушения в помещениях или зонах, в которых применение иных способов пожаротушения (порошок, вода, пена) может быть причиной выхода из строя установленного технологического, электронного оборудования или хранящихся материалов. Примерами таких помещений могут быть помещения серверных, залов ЭВМ, архивы ценных документов, хранилища музеев, библиотеки. Основное преимущество таких систем – полное отсутствие побочных факторов влияния на материальные ценности: при условии наличия правильно спроектированной системы вентиляции, остатки огнетушащего вещества выводятся из зоны возгорания довольно быстро. Принцип действия установок газового пожаротушения основан на снижении концентрации кислорода за счет поступления в зону реакции негорючего газа. При этом в случае сжиженных газов, их выпуск из баллона сопровождается снижением температуры, что ведет к уменьшению температуры и в зоне реакции. В отличие от остальных систем, установки газового пожаротушения не замерзают и не боятся жары. Они работают в интервале температур: от -40° до +50°C.



  К недостаткам системы относится частая токсичность применяемых огнетушащих газов, а следовательно, обязательное условие предварительной эвакуации людей из зоны тушения и комплектация объекта средствами индивидуальной защиты (самоспасательные наборы, противогазы). Также установки в обязательном порядке комплектуются оборудованием, которое блокирует включение пожаротушения при наличии открытых дверей, при этом следует предусматривать специально оборудованные проемы, используемые для сброса избыточного давления в защищаемом помещении при подаче газового огнетушащего вещества. Ну и основной недостаток – очень высокая цена. Для защиты небольшого объема (площади) требуется значительный запас газа, хранящегося в баллонах или изотермических резервуарах. Для примера, стоимость системы газового пожаротушения с популярным газовым огнетушащим веществом (ГОТВ) «Хладон-125»(C2F5H) для помещения серверной, площадью 20 кв.м. и высотой потолков – 3,5-4 метра, составит ориентировочно 1,3-1,5 миллионов рублей, включая стоимость материалов, монтажные и наладочные работы. Конечно, существуют системы газового пожаротушения с иными ГОВТ – двуокись углерода (СО2), сухая вода («3М Novec»), Хладон-23 (CF3H), газообразный азот (N2), газообразный аргон (Ar), шестифтористая сера (SF6), а также соединения указанных ГОВТ, таких как газовый соств «Инегрен». И цены на ГОТВ могут быть различны. Однако, если мы выигрываем в стоимости ГОТВ (например двуокись углерода стоит примерно в 10 раз дешевле чем тот же Хладон-125), то мы явно проигрываем в огнетушащей способности и, как следствие, в количестве и соответственно, общей стоимости технологических модулей для системы газового пожаротушения. К примеру на тот же самый объем вместо одного баллона с Хладоном необходимо будет установить примерно три баллона с углекислотой. В общем, по ценам то на то примерно и выходит, только углекислота может быть дешевле на значительном объеме защищаемых площадей. Но кроме собственно цены, также, необходимо учитывать, что та же двуокись углерода, при переходе из сжиженного состояния в газообразное, в момент выплеска в защищаемый объем, обладает существенным охлаждающим действием, что приводит к выпадению росы на электронных платах, что может привести к порче, дорогостоящего оборудования к примеру серверной. То есть, конечно, пожар углекислота потушит ( это как раз не вызывает сомнений), но безумно дорогие сервера придут в негодность. Но зато, помещения архивов или кладовые музеев тушить именно углекислотой очень даже удобно, поскольку помещения достаточно большого объема накладно тушить Хладоном или Новеком. В этом случае, углекислота, как говориться, сравнительно дешево и сердито. Да, в общем, выпадание росы, в этом случае, не принесет заметного ущерба архивным документам и даже музейным ценностям – количество влаги не настолько значительно. Ну и еще один аспект – опасность ГОТВ для человека. Ну что тут скажешь – конечно опасно. Вы же понимаете, что любое ГОТВ вытесняет из атмосферы защищаемого помещения кислород, без которого невозможен процесс горения. Собственно на этом принципе и основывается способность любой системы газового пожаротушения тушить пожары. Но, сами понимаете, что без кислорода невозможен не только процесс горения, но и процесс дыхания, и конечно, вдыхание загазованной атмосферы без кислорода, однозначно, приведет к отеку легких, потере ориентации и сознания и далее, к смерти от удушья. Именно по этому, алгоритм работы автоматики системы газового пожаротушения предусматривает максимальные меры безопасности и обеспечение эвакуации для людей, которые могут оказаться в защищаемом помещении в момент пожара.



  Теперь мы немного проясним алгоритм автоматики для системы газового пожаротушения. Итак, в состав системы газового пожаротушения входит в первую очередь непосредственно сам баллон с газом, иначе говоря – модуль газового пожаротушения, оборудованный клапаном с электрозапуском или пиропатроном. Этот модуль может быть всего один в составе системы газового пожаротушения или таковых может быть несколько. Это зависит от того, насколько велико должно быть расчетное количество ГОТВ для выполнения процесса тушения пожара в конкретном защищаемом помещении. Если модулей для системы газового пожаротушения необходимо несколько (два или три или четыре), то первый модуль комплектуется клапаном с электрозапуском (именно он является ведущим для всей системы газового пожаротушения), а прочие модули комплектуются пневматическими замками, которые открываются от первого ведущего модуля методом цепной реакцией. Для выполнения расчета количества модулей для конкретного помещения (объема) существует множество программ, учитывающих скорость выплеска ГОТВ в защищаемое помещение, гидравлический расчет для трубопровода, доставляющего ГОТВ к насадкам-распылителям по площади и объему защищаемого помещения.



  Для того чтобы открыть (активировать) электрозамок или пиропатрон модуля газового тушения необходимо на контакт электрозамка МГП подать напряжение 2,6-26 вольт, 0,1 ампер в течении 0,1 секунды. Различия для разных моделей МГП могут быть незначительны – эти данные Вы можете прочитать в технической документации на конкретный модуль. Указанный импульс тока на МГП подает управляющий контрольно-пусковой прибор (ППК) с учетом следующего обязательного алгоритма действий:

  1. ППК получает сигнал «Внимание», после сработки одного пожарного извещателя в шлейфе побудительной системы пожарной сигнализации на защищаемом объекте – на панели или экране ППК (зависит от модели) выводится визуальный сигнал «Внимание» и пищит зуммер ППК для привлечения внимания. Довольно часто, пожарные извещатели побудительных шлейфов системы газового пожаротушения программируются на двойную сработку для исключения ложных срабатываний. Это значит, что первую сработку пожарного извещателя прибор сбрасывает и только тогда когда пожарный извещатель сработает на пожар повторно, ППК формирует соответствующий сигнал. Это неплохо и советую взять на заметку.
  2. ППК получает сигнал «Пожар», после сработки второго пожарного извещателя в шлейфе побудительной системы пожарной сигнализации на защищаемом объекте – на панели или экране ППК (зависит от модели) выводится визуальный сигнал «Пожар», пищит зуммер ППК , включается система оповещения людей при пожаре. Над входной дверью внутри защищаемого помещения включается световое табло «Газ! Уходи!», включаются звуковые оповещатели (сирены), начинается время задержки пуска системы газового пожаротушения. Задержка запуска МГП необходима для того чтобы дать возможность людям покинуть помещение в котором предполагается запуск системы газового пожаротушения, и составляет задержка пуска не менее 30 секунд. Если во время задержки пуска открывается входная дверь в помещение, то запуск тушения соответственно приостанавливается, до восстановления закрытия входных дверей. Это также момент очень важный, так как в случае ложного срабатывания системы, достаточно открыть входную дверь в помещение, которая оборудуется для этих целей специальным сенсором (СМК), и этот шаг приостановит сработку системы газового пожаротушения. Далее можно разбираться что вообще произошло, выполнить сброс системы, отмену и дальнейший «разбор полетов». Кстати, надо заметить, что для осуществления всего описываемого алгоритма, необходимо чтобы сама по себе установка находилась в автоматическом режиме, о чем должен сообщать световой оповещатель «Автоматика включена», расположенной с внешней стороны входной двери в помещение. Если на момент пожара автоматика будет выключена, то соответственно сирены будут звонить, таблички мигать, но автоматического пуска газа не произойдет. В этом случае, для запуска тушения необходимо будет активировать ручной пуск – кнопку ручного пожарного извещателя, располагаемого возле входной двери в помещение с внешней стороны, что проделать очень просто, по пути эвакуации из зоны пожара. Если же автоматика включена, то продолжается алгоритм запуска системы газового пожаротушения. По истечении времени задержки пуска, отведенного на эвакуацию людей, происходит выброс ГОТВ, для чего на контакты МГП подается электрический импульс от ППК системы.
  3. Происходит процесс тушения пожара методом вытеснения кислорода выплеснувшимся из МГП и далее из насадков-распылителей ГОТВ. На контрольной панели ППК высвечивается сигнал «Успешный пуск», на внешней стороне входной двери в защищаемое помещение загорается световая табличка «ГАЗ! Не входить!», табличка «Газ! уходи!» внутри защищаемого помещения гаснет. Это означает, что эвакуация завершена, процесс тушения завершен, защищаемое помещение наполнено газом и система выдает предупреждение о том, что входить в это помещение нельзя без индивидуальных средств защиты (маска с кислородным баллоном).
  4. По завершению тушения пожара необходимо принять меры для удаления остатков ГОТВ из защищаемого помещения, что с успехом и недорого можно выполнить, используя переносной дымосос, который подключается специальным рукавом в установленный в стену или дверь защищаемого помещения стыковочный узел и далее, ГОТВ выбрасывается в окно или дверь, за пределы здания, опять же, с помощью специального рукава, входящего в состав переносного дымососа. Конечно, можно смонтировать аварийную вентиляцию с управляемыми клапанами и автоматикой для удаления остатков ГОВТ из защищаемого помещения, но это немалые дополнительные затраты и, учитывая уже немалые вложения средств в реализацию самой по себе системы газового пожаротушения, можно сэкономить, решив вопрос проще и радикальнее. Согласитесь, что лишняя автоматика – это лишний процесс без участия человека, который может из-за пустяковой неисправности не быть выполненным как нужно или не выполненным вообще. Проще и надежнее, вручную, размотать рукава дымососа, присоединить один к стыковочному узлу, второй выбросить в ближайшее окно и включить дымосос в обычную бытовую розетку. В общем, рекомендую именно такой способ, тем более, что этот способ не разходится с требованиями нормативной базы. Также, учтите, что имея на объекте два или три или больше помещений, в которых смонтированы системы газового пожаротушения, переносной дымосос Вы можете иметь всего один комплект на все три помещения и предъявлять его при проверке пожарного инспектора всех трех помещений.

  Вот собственно, весь основной алгоритм действия системы газового пожаротушения. Дополнительно, конечно, ППК по пути алгоритма запуска тушения, отключает приточно-вытяжную общеобменную вентиляции, закрывает огнезадерживающие клапана на воздуховодах, отключает необходимое технологическое оборудование. Все эти необходимые действия описываются в Техническом задании на проектирование и соответственно предусматриваются конструктором системы, путем прописывания необходимых релейных модулей и необходимого оборудования в состав системы газового пожаротушения. Лично мне, для организации автоматики системы газового пожаротушения, нравится использовать «С2000-АСПТ», производства НПО «БОЛИД, г. Королев. Это замечательный комплекс автоматики – все предусмотрено, ничего выдумывать не нужно, все цепи имеют контроль целостности и сигнализацию о неисправности. АСПТ прекрасно выстраивается в единый комплекс с другой продукцией НПО «БОЛИД, имеет возможность как автономного функционирования, так и внешнего управления от ПКУ «С2000-М». В общем, рекомендую. Также, замечу, что на рынке существуют иные альтернативные системы типа «Магистр-ПТ» или «Рубеж-ПТ», прочие и поскольку статья эта не является рекламной, то те хвалебные речи, что я сказал о БОЛИДЕ – мое сугубо личное мнение, предпочтения различных проектировщиков системы газового пожаротушения могут быть различны (кому что нравится), и конечно они имеют право на жизнь. Нашей же целью в сегодняшней статье было как можно более просто представить Читателям первичные сведения о том что такое системы газового пожаротушения, алгоритм и принцип действия установок. Надеюсь, что с поставленной задачей я справился.

  По этому, статью «системы газового пожаротушения» завершаю. Буду рад, если в данной статье Вы почерпнули для себя какую то полезную информацию. Копировать статью для размещения на иных ресурсах в интернете разрешаю только при условии сохранении всех нижеперечисленных ссылок на наш сайт, предлагаю Вам ознакомиться с другими статьями нашего блога по ссылкам:

  Модульная установка газового пожаротушения

  Модульные системы пожаротушения: виды, преимущества, устройство и принцип работы

  Модульное пожаротушение – это современный эффективный способ борьбы с возгоранием. Установки надежны, позволяют быстро справиться с огнем на небольшой площади. Они могут использовать разные огнетушащие вещества, которые подходят под различные способы ликвидации огня.

  Что представляет собой модульная система пожаротушения



  Модульные установки пожаротушения пришли на смену АПУ. Это более современные устройства, которые отличаются миниатюрностью размеров, мобильностью, высокой надежностью и простотой в установке. Применяются в небольших по площади помещениях для предотвращения возгорания. Наиболее используемыми являются порошковая и газовая модульные установки пожаротушения.

  Устройство и принцип работы простой модульной установки пожаротушения

  В конструкцию простейшего модуля входят следующие детали:

  1. Запорно-пусковой механизм.
  2. Баллон для хранения огнетушащего вещества.
  3. Распределительная сеть.
  4. Распылители.



  Баллон с веществом может находиться в нескольких состояниях. В первоначальном емкость со смесью может быть накачанной и откачанной. Далее установки разделяются по способу приведения в состояние готовности на следующие категории:

  1. С автономным источником газа. Каждый из моделей начинает работать независимо от других.
  2. С центральным источником газа. Все модули работают вместе.

  Для определения возгорания используются разные извещатели, которые идут в наборе.

  Где используются модульные установки пожаротушения

  Модульные установки нашли свое применение в следующих условиях:

  1. Ликвидация возгораний электрооборудования и пожаров класса А, В, С.
  2. Защита объектов класса опасности А и В.
  3. Устранение возгорания в помещениях, где эвакуация людей не мешает ликвидации пожара.
  4. Охрана объектов объемом до 100 куб. м.
  5. Защита объектов с массовым скоплением людей.



  Запрещено ставить модульные установки в следующих случаях:

  1. Открытые площадки вне строения.
  2. В сооружениях, которые спроектированы с учетом специальных норм.
  3. На складах с высотой хранения продукции свыше 5,5 м.
  4. На складах с продукцией в аэрозольных упаковках.
  5. На складах с передвижными стеллажами.

  Места применения

  Системы используются в хранилищах, архивах, библиотеках, музеях, местах хранения горючих жидкостей, объектах с электрооборудованием, диспетчерских, АЭС.

  Правила размещение модулей МПП



  Существует ряд нормативных требований по месту установки модулей. Монтажом и созданием плана размещения должна заниматься специализированная организация. Без этого не будет выдан сертификат пожарной безопасности.

  Расчет количества модулей

  Выбор оптимального количества установок пожаротушения зависит от параметров защищаемой зоны. Есть точные методики, приведенные в ГОСТ, и СП, которые учитывают тип объекта по опасности, влажности воздуха, равномерности распыла.

  Где должны размещаться



  1. Фиксация модульного корпуса, насадок в защищенных зонах.
  2. Учет температурного режима.
  3. Размещение емкостей с трубопроводом должно осуществляться в спецвыгородке.
  4. Кронштейны выбираются таким образом, чтобы они могли выдержать вес в 5 раз больше массы модуля.
  5. Насадки и распылители можно устанавливать каскадом.
  6. При объемом пожаротушении разрешается негерметичность 1,5%.
  7. Должна соблюдаться герметичность помещения.
  8. Предприятие должно быть оборудовано табличками эвакуации.
  9. На больших территориях делается зонирование.
  10. Персонал должен пройти инструктаж.

  Проектирование и монтаж модульной установки пожаротушения

  Перед началом монтажных работ составляется план размещения модулей пожаротушения. В зависимости от площади объекта, модули могут дополнительно соединяться распределительным трубопроводом. В зависимости от требований может делаться ручной и автоматический пуск.

  Устройства устанавливаются с учетом их особенностей так, чтобы вся площадь объекта была под защитой. При этом модули не должны мешать работе или становиться препятствием для перемещения и эвакуации людей.

  Установки модульные газового типа



  Газовые модули пожаротушения получили большую популярность. Они выпускаются в баллонах, внутри которых находится огнетушащее вещество. Имеют различное исполнение и могут различаться по рабочему давлению, вместимости, диаметру запорно-пускового устройства, типу затвора.

  При возникновении пожара установка автоматически открывает баллон и выпускает тушащее вещество. Оно смешивается с кислородом и вытесняет его, замедляя реакцию горения. Благодаря структуре газа возможен доступ даже в труднодоступные места. Наиболее распространенный газовый модуль содержит смесь аргона, азота и диоксида углерода.

  Установки модульные порошкового типа

  Принцип действия порошковых систем схож с газовыми модулями, но в качестве огнетушащего вещества выступает порошок. При появлении сигнала тревоги в ручном или автоматическом режиме выпускается смесь для тушения пламени. Она создает облако, которое блокирует доступ кислорода к очагу возгорания. Такие системы не содержат вредных веществ и не наносят вреда здоровью, имеют высокую эффективность при небольшой стоимости.

  Особенности выбора



  Чтобы правильно выбрать модульную установку пожаротушения, нужно учесть характеристики помещения, где она будет стоять. Все модули могут различаться по ряду критериев:

  1. Тип огнетушащего вещества.
  2. Класс пожара, возможность использования при тушении электрооборудования, специфика объекта.
  3. Вид и число распылителей.
  4. Площадь защиты.
  5. Предельная высота.
  6. Исполнение.
  7. Наличие автоматики для срабатывания системы.
  8. Температурные режимы.

  Преимущества порошковых модульных установок

  К положительным свойствам порошковых модулей можно отнести:

  1. Универсальность.
  2. Эффективность.
  3. Возможность применения при низких температурах.
  4. Не требуется герметичность помещения.

  Порошковые модульные системы пожаротушения запрещено использовать на объектах с высокой проходимостью.

  Преимущества водяных модульных установок



  К плюсам водяных систем охранно-пожарной защиты относятся:

  1. Возможность использования при пожарах классов А и В.
  2. Применение для защиты приборов под напряжением до 1000 В.
  3. Экономный расход.
  4. Не наносят вреда материальным ценностям.
  5. Можно ставить в помещениях с высокой проходимостью.

  Нормы хранения и утилизации МПП

  Модули пожаротушения должны храниться в условиях, которые предотвращают механические воздействия, нагрев, влияние климата и агрессивных сред. Утилизацией должна заниматься специальная компания по пожарной безопасности.

  Видео по теме

  Модульная установка газового пожаротушения

  Выбираем лучший модуль газового пожаротушения

  Модуль газового пожаротушения обладает основным преимуществом – с его помощью можно локализовать источник возгорания без нарушения целостности объекта.

  Это достигается посредством ликвидации доступа воздуха, который, как известно, является главным фактором увеличения скорости возгорания.

  Соответственно, модуль газового пожаротушения во многих случаях является лучшим выходом из опасной ситуации.

  Область применения

  Противопожарные средства этого типа представляют собой способ длительного хранения огнетушащих веществ в газообразном состоянии с целью их дальнейшего выпуска по требованию. Модуль пожаротушения используется как отдельная единица, но также есть возможность задействовать такое оборудование в качестве составляющей целой батареи.

  Благодаря газообразному веществу, посредством которого модуль с системой газового пожаротушения локализует возгорание, исключается риск еще большего повреждения горящего объекта. В отличие от пены и воды ГОТВ (газообразное огнетушащее вещество) перекрывает доступ кислорода к источнику возгорания без дополнительного вреда.

  Особенности функционирования и конструкция

  Модульные установки газового типа пожаротушения, говоря простым языком, — это баллоны, оснащенные ЗПУ (запорно-пусковым устройством) и сифонной трубкой. Внутри содержится ГОТВ. Газы, которые обычно применяются в таких системах, можно разделить на две группы:

  Хладоны или ингибиторы. Они выполняют функцию замедления процесса горения, что обусловлено химическими реакциями, в частности, распадом веществ, при котором происходит образование свободных радикалов. Модульные установки газового пожаротушения действуют подобным образом при попадании в очаг возгорания. Такие химические реакции способствуют замедлению горения. Эффективность хладонов заметно ниже, чем сжатых газов.

  Смотрим видео, принцип работы системы:

  Газы, обладающие свойством разбавлять атмосферу. Модульные установки газового типа пожаротушения с таким наполнением действуют по принципу создания условий, при которых поддержание горения станет невозможным. Имеется ввиду, что допустимое количество содержания кислорода в атмосфере для продолжения пожара – не менее 12%. А модульные установки с системами газового пожаротушения как раз и способствуют изменению этого количества кислорода в меньшую сторону. В подобных системах используются такие сжатые газы, как аргон, инерген, азот.

  В первой группе особую популярность получили модульные установки газового типа для пожаротушения с хладонами, которые являются озонобезопасными. К таковым относятся: хладон 23, хладон 227еа, хладон 125. Первые два варианта допускаются к использованию на объектах, где находятся люди.

  Особенности и отличия от аналогов

  Модульные установки с системой газового способа пожаротушения помимо основных элементов конструкции имеют такой узел, как контроль массы. Он может быть встроенным или внешним, основная его функция – контролировать уровень вещества внутри баллона по мере его использования. Запорно-пусковое устройство, которым оснащаются модульные установки газового типа с системами пожаротушения, отвечает за реализацию следующих возможностей:

  • Удержание в баллоне газа в сжатом виде;
  • Контроль значений рабочего давления в системе;
  • Срабатывание устройства в случае необходимости;
  • Защита модуля от деформаций по мере увеличения внутреннего давления.

  Модуль системы газового пожаротушения подключается к устройству, которое ответственно за параметры пуска. Чаще всего для этого используются приборы «Гамма 01» или УРП-7. Если масса вещества внутри баллона снижается, опускаясь ниже нормального значения, то сработает сигнализация.

  Модуль с системой газового типа для пожаротушения защищен от воздействия повышенного уровня давления. При этом происходит высвобождение вещества через мембрану предохранительного устройства.

  Модуль с системой газового пожаротушения имеет ряд преимуществ:

  1. Сохранение объекта от дополнительных повреждений во время локализации очага возгорания;
  2. Отсутствие вредных веществ при распаде ГОТВ;
  3. Довольно высокая скорость тушения пожара;
  4. Продукты горения вместе с остатками ГОТВ быстро удаляются из помещения, достаточно лишь его проветрить.

  Но модуль с системой газового типа для пожаротушения имеет и некоторые минусы. Например, необходимость герметизации помещения и отсутствие возможности задействовать такое оборудование на открытом воздухе.

  Обзор производителей

  Один из лидеров – Импульс 20 модуль газового типа для пожаротушения марки Бранд. Это компактная установка, которая успешно конкурирует с крупногабаритными батареями для локализации очага возгорания. Внутри баллона этот модуль газового типа для пожаротушения содержит исключительно лишь ингибиторы, другой тип газов не предполагается использовать. С его помощью можно потушить пожары разных классов, в частности, А, В, С. А дополнительно к тому еще и электрооборудование под напряжением.

  Смотрим видео о модели Импульс:

  Модуль газового пожаротушения мпа nvc1230 может использоваться в виде самостоятельного устройства и в качестве единицы в батарее противопожарного оборудования. Вместительность баллонов варьируется от 13,4 до 100 л. Данные устройства отличаются высоким качеством исполнения и надежностью конструкции.

  В качестве альтернативы можно обратить внимание на модуль газового способа пожаротушения МПА NVC1230. Устройства этого вида отличаются возможностью подобрать баллон требуемых параметров. Производитель предлагает широкий ассортимент исполнений с разной емкостью баллона.

  Монтажные работы и их стоимость

  Как правило, компания-поставщик или производитель помимо предоставления оборудования, в числе которого находится и модуль газового способа пожаротушения, занимается также и монтажом противопожарных систем на объекте. Стоимость зависит от площади помещения, а также от количества составляющих батареи. Монтаж подобных установок может обойтись в 300 000 руб. и выше.

  Если планируется установка такого оборудования, как модуль газового пожаротушения, его цена заметно разнится в зависимости от марки, что следует учесть. Например, МГП типа Импульс-20 обойдется примерно в 77 000 руб. Модель МГПТ-65-60-50-П-01 стоит заметно дешевле – порядка 50 000 руб.

  Рекомендации по обслуживанию

  Модуль газового пожаротушения мгп после заправки может прослужить на протяжении довольно большого срока – до 10 лет. Но это только в случае, если соблюдались условия эксплуатации такого оборудования. Для того чтобы баллон прослужил достаточно долго, рекомендуется придерживаться нескольких правил:

  • Заправлять модуль газового способа пожаротушения МГП только теми веществами, которые для этого рекомендованы производителем;
  • Контролировать оборудование на предмет вероятных утечек газа, по возможности не допускать этого;
  • При заправке следует придерживаться определенной технологии, которая также обычно оговаривается производителем;
  • Производить техническое обслуживание системы пожаротушения в положенные сроки.

  В качестве необходимого минимума во время ежемесячного обслуживания устройства выполняется контроль давления внутри баллона. Вместе с тем контролируется также вес МГП и температура в помещении. Чтобы определить, каким значениям соответствует норма, следует изучить инструкцию по эксплуатации к баллону. Если наблюдаются заметные изменения этих параметров, то устройство отдается для проведения его обслуживания. При самопроизвольном срабатывании ЗПУ, что вероятно лишь в условиях превышения давления нормального уровня, устройство также отдается для обслуживания и повторной заправки.

  Таким образом, эксплуатация модуля в допустимых условиях обеспечит долговременную службу оборудования данного типа. А правильно подобранный баллон пожаротушения в соответствии с площадью помещения позволит в случае возникновения опасной ситуации быстро локализовать очаг возгорания. Конструкцией модуля предусмотрен ряд решений при нарушении уровня давлений (в частности, срабатывание ЗПУ), что позволяет избежать деформации баллона. Однако перепады значений этого параметра оказывают негативное влияние на сам агрегат, если повторяются регулярно.

  Модульная установка газового пожаротушения

  Заправка и ремонт модулей газового пожаротушения: частота и нормативы



  Установки газового пожаротушения (АУГП), доля которых в общем числе АУП составляет от 15 до 20%, применяются там, где более экономичные и простые способы ликвидации огня недопустимы. То есть, в серверных и любых других помещениях с наличием электроустановок под напряжением, в банковских хранилищах, в архивах и библиотеках, в картинных галереях и музеях, на складах с меховыми изделиями, в хранилищах огнеопасных жидкостей, в трюмах кораблей и т.д.

  Таким образом, основное предназначение установок газового пожаротушения – предотвращение или максимальное снижение материального и финансового ущерба от возможного возгорания за счет его локализации или ликвидации. Чтобы ваши вложения в АУГП не оказались напрасными, необходимо на регулярной основе осуществлять контроль массы газовых огнетушащих веществ в модулях, проводить техническое обслуживание установки и своевременный ремонт ее конструкционных элементов.

  Устройство модулей газового пожаротушения (МГП)

  Согласно принятой в российском законодательстве классификации [2; п. 8.2.1, 8.2.2] все установки газового пожаротушения подразделяются по способам тушения, хранения газовых огнетушащих веществ (ГОТВ), включения от пускового импульса, видам пуска (см. рис. 1). ГОТВ могут являться индивидуальными химическими соединениями или смесью нескольких соединений, находящихся в газообразном или парообразном агрегатном состоянии в момент тушения возгорания. Их физико-химические свойства позволяют создать условия для прекращения горения [4; п. 3.2].

  Рис. 1. Классификация и состав установок газового пожаротушения



  Технологическая часть АУГП, в зависимости от способа хранения ГОТВ и конструкции, подразумевает наличие в них следующих устройств:

  1. Сосуды с ГОТВ – сжатым или сжиженным газом [5; п. 3.1–3.5]:
     • модули – баллоны с запорно-пусковыми устройствами для хранения и выпуска газовых огнетушащих веществ;
     • батареи – группы модулей (от 2 до 12 шт.), связанных трубопроводным коллектором и устройством ручного пуска, производятся заводом-изготовителем как серийное изделие;
     • изометрические резервуары – специальные емкости, для хранения двуокиси углерода (CO2) при низком давлении (до P = 2,0 МПа), оборудованные системой поддержания температуры. Другое название – модули изотермические для жидкой двуокиси углерода (МИЖУ), они используются для защиты помещений объемом свыше 2000 м3.
  2. Насадок – устройство для выпуска и равномерного распределения газового огнетушащего вещества [2; п. 3.50]. Бывают двухструйные, радиального, а также отбойного типа или центробежные. Их устанавливают на распределительные запорные устройства.
  3. Распределительные запорные устройства устанавливаются на распределительном трубопроводе и обеспечивают пропуск ГОТВ из АУГП по направлениям в один из нескольких защищаемых объектов [6; п. 3.1].
  4. Магистральный трубопровод соединяет распределительные устройства АУГП с распределительными трубопроводами [2; п. 3.40]. Они изготавливаются из бесшовных труб, что обеспечивает сохранение их прочности и герметичности в сухих помещениях на период до 25 лет. Используются сварное, резьбовое или фланцевое соединения.
  5. Побудительная система, или трубопровод, заполненный водой, водным раствором, сжатым воздухом, или трос с тепловыми замками, предназначенные для автоматического и дистанционного включения газового пожаротушения [2; п. 3.54].

  При централизованном газовом пожаротушении сосуды с газом, а также распределительные устройства (при их наличии) размещаются в помещении станции пожаротушения [3; п. 3.20], в то же время, при модульной организации АУГП, в которой имеются один-несколько модулей или батарей, последние размещаются в самом защищаемом помещении или в непосредственной близости с ним. На выбор в пользу централизованной АУГП влияет количество (3 и более), площадь, объемы и удаленность защищаемых помещений (но не дальше 100 м) от станции пожаротушения.

  Модули газового типа (МГП) предназначены для длительного хранения (не менее 10 лет) и последующего выпуска ГОТВ в случае появления возгорания в защищаемом помещении. Они рассчитываются на тушение пожаров классов A, B и C по ГОСТ 27331 и электроустановок под напряжением, но не применяются для ликвидации возгораний:

  • волокнистых, сыпучих, пористых и других горючих материалов, склонных к самовозгоранию и тлению внутри объема вещества (древесные опилки, хлопок, травяная мука и др.);
  • химических веществ и их смесей, полимерных материалов, склонных к тлению и горению без доступа воздуха;
  • гидридов металлов и пирофорных веществ;
  • порошков металлов (натрий, калий, магний, титан и др.) [2; п. 8.1.1].

  Объемное углекислотное пожаротушение (на основе CO2), заключающееся в создании среды, не поддерживающей горение в объеме защищаемого помещения или сооружения, не должно применяться в помещениях, которые не могут быть покинуты людьми до начала работы АУГП или с числом людей от 50 чел.

  В соответствии с требованиями нормативных документов ГОСТ Р 50969 [3], ГОСТ 12.3.046 [15], безопасность персонала обеспечивается предварительной эвакуацией людей до подачи огнетушащего газа по сигналам оповещателей в течение предназначенной для этого временной задержки. Минимальная продолжительность временной задержки на эвакуацию составляет 10 с. Проектировщик может увеличить это время с учетом условий эвакуации на объекте.

  • показателям рабочего давления (от 60 до 150 бар);
  • вместимости (от 5 до 160 литров);
  • диаметру запорно-пропускного устройства (15, 24, 32, 40 мм);
  • типу ЗПУ (затвор с разрушающим элементом – мембраной, стеклянной колбой и пиропатроном; с запорным органом в виде клапана и пиропатроном; с электромагнитным пуском – наиболее прогрессивные ЗПУ);
  • по расположению баллона (вертикальные и горизонтальные);
  • по защищенности (во взрывозащищенном исполнении или нет);
  • по сроку службы в составе АУГП (10, 15, 25, 30 лет);
  • ресурсу срабатываний (5, 8, 10 раз);
  • по составу содержащегося ГОТВ (см. табл. 1).

  Таблица 1. Газовые огнетушащие вещества согласно СП 5.13130.2009

  Модульная установка газового пожаротушения

  Газовое пожаротушение



  Эффективность газового пожаротушения доказана неоднократно. Оно успешно используется там, где невозможно применить средства локализации огня на основе пены или воды, так как они могут нанести значительный вред оборудованию или предметам. Суть этого метода заключается в том, что газ, выпущенный из баллонов, смешивается с кислородом, содержащимся в воздухе, и блокирует его, не давая ему воспламеняться.

  Сотрудники компании «СпецПожСистема» качественно и в кратчайшие сроки установят автоматическое газовое пожаротушение. Цена в Москве по сравнению с другими предложениями на рынке ниже.



  Оборудование для систем газового пожаротушения

  • Модуль газового пожаротушения в сборе (баллон, устройство электроспуска, клапан, СДУ)
  • Газовое огнетушащее вещество (РОТВ). Хладон 125, хладон 227, novec 1230)
  • Трубная арматура
  • Крепления и монтажный комплект
  • Автоматическая часть (прибор управления и кабель)



  Дополнительное оборудование



  Газовое огнетушащее вещество (ГОТВ)



  Преимущества газового пожаротушения

  • Полная сохранность ценного оборудования
  • Локализирует очаг возгорания за 2 секунды
  • Безопасен для человека и окружающей среды
  • Широкая область применения в различных отраслях и объектах
  • Низкая стоимость
  • Гибкая эксплуатация не требует дополнительных расходов

  Применение газового пожаротушения в отраслях

  Расчет газового пожаротушения онлайн

  Получить расчёт на установку газового пожаротушения можно заполнив нашу форму, указав габариты помещения и его назначение, и мы отправим Вам расчёт в течении 30 минут.



  Расчет будет включать в себя:

  • Расчёт объёма баллона с комплектующими
  • Расчёт огнетушащего вещества (РОТВ) в балоне на объём помещения
  • Трубная арматура
  • Автоматическая часть
  • Проектные работы
  • Монтажные работы
  • Пусконаладочные работы
  • Сдача объекта в эксплуатацию



  Форма для расчета стоимости системы газового пожаротушения:

  Готовые решения

  Лицензии





  Остались вопросы? Свяжитесь с нами!

  Модульное газовое пожаротушение серверной

  С развитием компьютерных технологий большинство предприятий стали оборудовать серверными. По правилам пожарной безопасности, они не должны занимать площадь, меньшую, чем 24 м 2 . К тому же в таких помещениях должен постоянно контролироваться уровень температуры и влажности.

  Так как оборудование, размещенное в серверных комнатах, имеет большую стоимость, и к тому же оно никоим образом не должно пострадать в момент возникновения нештатной ситуации, то в таких помещениях может использоваться только система газового пожаротушения, заказать которую вы можете в нашей компании.

  Благодаря модулям газ проникает в самые отделенные участки серверной, чего не скажешь о других веществах. Он не причиняет вред имуществу, а его остатки выводятся из здания по каналам вентиляции. К тому же он обеспечивает надлежащее качество тушения пожара за счет блокировки кислорода.

  Цены на систему газового пожаротушения для серверной будут зависеть от площади занимаемого помещения, наличия в комнате фальшпола и фальшпотолка, а также количества необходимого для монтажа оборудования.

  Установка и особенности системы

  Стоимость газового пожаротушения для серверной зависит от количества модулей, используемых в системе противопожарной защиты.

  Главным элементом являются баллоны, заполненные газом. Мы используем для этих целей огнетушащее вещество, в состав которого входят: Хладон 125, Хладон 227e, Novec 1230. Сами модули изготавливаются из прочной легированной стали, а снаружи покрываются полимерными составами, которые защищают металл и не дают развиться коррозии.

  Каждый баллон обустроен запорно-пусковым устройством. Для тушения огня газ из баллона подается при помощи распределительного устройства в монтированные в потолке трубопроводы. В каждый из них встроены специальные насадки, распыляющие газовый состав.

  Преимущества газового пожаротушения

  • не портит имущество;
  • моментально локализует место, где начался пожар;
  • может использоваться повсеместно;
  • имеет низкую стоимость за счет неоднократного использования оборудования, так как замене подлежит только газ;
  • баллоны нечувствительны к перепадам температуры, что делает возможным их применение в неотапливаемых помещениях;
  • газы не выделяют вредные вещества при нагревании.

  Компания «СпецПожСистема» предлагает компактные установки газового пожаротушения для серверных, стоимость которых вы можете видеть в разделе «Каталог» на нашем сайте.

  Удобство и безопасность

  При установке автоматического газового пожаротушения цена в Москве может колебаться в разных диапазонах. Мы же предлагаем лучшие товары по демократическим ценам, с которыми вы можете ознакомиться на нашем сайте или позвонив по контактным телефонам.

  На данный момент наибольшей популярностью пользуется система, работа которой подчинена автоматике, способная при помощи датчиков распознавать как наличие дыма, так и изменение температурного режима. Она может отключать вентиляцию, прекращая подачу кислорода, и удалять дым из помещения.

  Расчет системы газового пожаротушения

  Для расчета вы можете оставить заявку на нашем сайте, и мы определим стоимость газового пожаротушения. Для серверной, библиотеки, аэропорта – для каждого помещения она будет различной.

  • Объем баллона, который будет использоваться и его содержимое;
  • Трубопроводы и арматуру;
  • Работу по автоматизации;
  • Проект системы, а также ее монтаж и пуск;
  • Сдача в эксплуатацию.

  Кроме этого, мы предлагаем компактные установки газового пожаротушения для серверных, стоимость которых ниже по сравнению с нашими конкурентами.

  Компания «СпецПожСервис» – ваш надежный партнер в обеспечении пожарной безопасности.

  Модульная установка газового пожаротушения

  Модули газового пожаротушения

  Вы здесь

  •

  Модули газового пожаротушения

  Модуль газового пожаротушения конструктивно представляет собой баллон с запорно-пусковым устройством, регулирующим подачу газового огнетушащего вещества (ГОТВ). Баллон заполнен газом (хладон, азот, двуокись углерода, аргон или смеси газов). После тушения пожара газ просто и быстро удаляется из помещения при помощи вентиляции.

  Типы модулей газового пожаротушения по способу крепления

  Модули газового пожаротушения устанавливают на объектах, где применение воды / пены невозможно ввиду причинения серьезного ущерба электронному оборудованию либо ценному материальному имуществу.

  В зависимости от того, каким образом удобнее разместить баллон в том или ином помещении, подбирается соответствующая конструкция модуля:

  • подвесная – крепление к потолку, возможно встраивание в гипсокартонные (натяжные) конструкции;
  • настенная – для локальной безопасности конкретной зоны.

  Основное преимущество модульной системы газового пожаротушения – это ее автономность, т. е. независимость от внешних источников электропитания.

  Разновидности модулей газового пожаротушения по механизму запуска

  В зависимости от конструкции запорно-пусковых устройств, модули газового пожаротушения отличаются механизмом срабатывания.

  Модули с соленоидным клапаном активируются электрическим сигналом, при этом клапан отходит и перестает перекрывать доступ газа к распылителю. Происходит выпуск газа. Такие баллоны обязательно должны быть заземлены.

  Модули с запорным устройством мембранного типа более герметичны. Газ выпускается в помещение после разрушения специальной перегородки-мембраны. Поскольку перегородка разрушена, после активации баллона ее требуется заменить на новую.

  Кроме того, пуск устройства может осуществляться при помощи:

  • автоматическим;
  • ручным;
  • комбинированным.

  Выбор модулей газового пожаротушения

  Для конкретного объекта специалист, проектирующий систему газового пожаротушения, подбирает наиболее подходящий тип модуля. При этом учитываются не только объемно-планировочные, конструктивные и пр. характеристики самого объекта, но и требования государственных стандартов и норм:

  • ГОСТ № 27.003-90;
  • ГОСТ Р53281-2009;
  • НП № 031-01 и др.

  Приобретая модули газового пожаротушения, обязательно следует поинтересоваться наличием сертификатов и лицензий на продукцию, а также обратить внимание на информацию в технической документации, касающуюся устойчивости баллонов к:

  • механическим воздействиям;
  • транспортировке;
  • влажности;
  • колебаниям температурного режима;
  • коррозии и агрессивным средам;
  • электромагнитную совместимость.

  Модули ГП должны регулярно проходить техническое освидетельствование (не менее 1 раза каждые 3 года) и обслуживание. В случае срабатывания модуля необходимо провести его заправку ГОТВ. Резервный запас газовых веществ можно обеспечить путем установки на объекте дополнительных модулей. В таком случае не обязательно пополнение ГОТВ после каждой активации системы.

  Регулярное техобслуживание модулей ГП, использование системы строго по назначению, эксплуатация оборудования в правильных условиях – поможет продлить срок службы всего комплекса газового пожаротушения и обеспечить безопасность объекта надолго.

  Модульная установка газового пожаротушения

  Модульная установка газового пожаротушения



  • Главная
  • Продукция
    • Газовое пожаротушение
    • Хладоновые модули МХЛ
    • Углекислотные модули МСО
    • Распределительные устройства
    • Насадки для установок
    • Световые табло
  • Проектирование
  • Объекты
  • Сертификаты
  • Фотогалерея
    • Продукция
    • Монтаж на объектах
  • Контакты
    • Обратная связь
    • Схема проезда
  • Новости
  • Материалы и статьи
  • Скачать документы
    • СВОДЫ ПРАВИЛ
  • Карта сайта







  Главное меню

  Авторизация

  Поиск по сайту



  Кто онлайн

  Газовое пожаротушение

  Произошедшие за последнее время крупные пожары и техногенные катастрофы со значительными материальными потерями и человеческими жертвами заставляют нас обратить внимание на значимость и качество мер предупреждения и тушения пожаров. При организации противопожарной зашиты на объектах должны быть предусмотрены конструктивные и инженерно-технические решения для спасения человеческих жизней и материальных ценностей.

  Эффективная противопожарная защита объектов различного назначения невозможна без применения автоматических установок пожаротушения (АПТ). Положительный опыт их применения привел к тому, что у нас в стране и за рубежом количество АПТ непрерывно растет.

  В зависимости от типа огнетушащего вещества, АПТ подразделяются на:

  • водяные
  • пенные
  • газовые
  • порошковые
  • газоаэрозольные.

  Следует особо отметить, что не существует универсальной установки пожаротушения . Каждая из перечисленных выше установок пожаротушения имеет свои достоинства и недостатки.

  Установки газового пожаротушения (УГП) в настоящее время находят все более широкое применение для противопожарной защиты помещений и технологического оборудования. Данные установки при защите единичных помещений имеют сравнительно более высокую стоимость по сравнению с остальными установками, однако, для защиты дорогостоящей собственности в сравнительно герметичных помещениях наиболее предпочтительно применять газовое пожаротушение. Огнетушащий газ эффективно тушит пожары объемным способом и легко проникает в экранированные зоны объекта, куда подача других ОТВ затруднена. После ликвидации пожара или несанкционированного пуска УГП газовое огнетушащее вещество (ГОТВ), практически, не оказывает вредного воздействия на защищаемые ценности по сравнению с остальными огнетушащими веществами – воды, пены, порошка и аэрозоля, легко удаляется вентиляционным способом. Поэтому автоматические установки газового пожаротушения (АУГП) широко применяют для защиты приборов и щитов управления атомных электростанций, вычислительных центров и телекоммуникационного оборудования, библиотек, архивов, музеев, хранилищ банковских ценностей, ряда складов в закрытых помещениях, а также камер сушки, окраски, пропитки и др. Более того, для защиты помещений с ЭВМ, серверных, архивов и др. УГП являются единственно возможным средством противопожарной защиты.

  Выбор газового огнетушащего вещества должен производиться только на основе технико-экономического обоснования. Все остальные параметры, в т. ч. эффективность и токсичность ГОТВ нельзя рассматривать как определяющие по ряду причин.

  Любое из разрешенных к применению ГОТВ достаточно эффективно и пожар будет ликвидирован, если в защищаемом объеме будет создана нормативная огнетушащая концентрация.

  Одна из наиболее важных задач применения огнетушащих газов – обеспечение безопасности персонала защищаемых помещений.

  Согласно требованиям нормативных документов НПБ 88, ГОСТ Р 50969, ГОСТ 12.3.046, безопасность персонала обеспечивается предварительной эвакуацией людей до подачи огнетушащего газа по сигналам оповещателей в течение предназначенной для этого временной задержки. Минимальная продолжительность временной задержки на эвакуацию определена НПБ 88 и составляет 10 с. Проектировщик может увеличить это время с учетом условий эвакуации на объекте.



  Безопасность персонала в случае несанкционированной подачи огнетушащего газа на людей зависит от концентрации этого газа и времени воздействия (экспозиции). За рубежом проведены широкомасштабные исследования по изучению свойств современных огнетушащих газов – хладона 125, 227еа и ряда других. Убедительно показано, что эти газы наиболее безопасны при воздействии на людей при концентрации, равной огнетушащей или несколько превышающей ее.
  Сведения о продолжительности (времени) безопасного воздействия хладона 125 и хладона 227еа на человека в зависимости от концентрации газа приведены в ISO 14520, NFPA 2001, а также в руководстве ВНИИПО «Средства пожарной автоматики. Область применения. Выбор типа», и указаны в таблице 1. Жирным шрифтом выделено время экспозиции в условиях, когда концентрация превышает нормативную для тушения пожаров класса А2 (вычислительные центры, серверные и т.п.). Отсюда следует, что хладоны 125 и 227еа способны обеспечить безопасную эвакуацию персонала в течение не менее 30 с не только при нормативной огнетушащей концентрации (составляет 9,8% об.для хладона 125 и 7,2% об. для хладона 227еа), но и при ее превышении на 38% для хладона 125 и на 67% для хладона 227еа. Таким образом, хладоны 125 и 227еа более предпочтительны и эффективны в качестве основных газовых огнетушащих веществ для

  защиты помещений, в которых персонал может присутствовать постоянно в течение рабочего времени, обеспечивая пожаротушение при концентрациях всего 10 и 7% соответственно. Хладоны относятся к сжиженным газам, что позволяет компактно разместить их в объеме баллона в значительных количествах. Кроме того, термостойкость хладона 125 является предпочтительным свойством для тушения пожаров тлеющих материалов.

  В составе технологического оборудования АУГП хладоны содержат в модулях газового пожаротушения под давлением газа-вытеснителя. В качестве газа-вытеснителя отечественные нормы НПБ-88 и ГОСТ Р 50969 предлагают применять азот или осушенный воздух. В передовом отечественном оборудовании применяется только азот. Причина заключается в том, что осушенный воздух снижает эффективность тушения, поступая в защищаемое помещение вслед за хладоном. Кроме того, пары воды в осушенном воздухе ухудшают условия хранения хладона.

  Для защиты промышленных объектов (дизельные, склады ЛВЖ, компрессорные и т.п.) традиционно применяется углекислота (СО2). Для таких объектов характерно интенсивное развитие пожара вследствие наличия пожарной нагрузки класса В по ГОСТ 27331 (дизельное топливо, масла, бензин и т.п.), кабелей, электрооборудования под высоким напряжением, а также ряда других особенностей.
  Углекислота (СО2) успешно тушит такие пожары с соблюдением установленного нормами повышенного коэффициента безопасности. Этот коэффициент определяет уровень превышения нормативной концентрации над минимальной (Смок), необходимой для тушения пожара в лабораторных условиях. Для СО2 указанный коэффициент составляет 1,7. Согласно НПБ 88 для хладонов коэффициент безопасности составляет 1,2, что на 40% меньше, чем для СО2.

  Значительное превышение нормативной концентрации СО2 над Смок создает условия для исключения повторных загораний и уменьшает зависимость эффективности пожаротушения от герметичности объекта.

  Кроме того, СО2 – идеальный газ для тушения пожаров тлеющих материалов, т.к. относится к термостойким газам и не выделяет продуктов терморазложения.

  Известно, что при пожаротушении СО2 создает атмосферу, непригодную для дыхания. Поэтому наши специалисты рекомендуют применять СО2 только в помещениях, где персонал отсутствует (окрасочные камеры и др.) или может присутствовать только периодически, например, для проведения визуального осмотра, оперативной регулировки оборудования и т.п.

  В последнем случае безопасность персонала обеспечивается эвакуацией до подачи газа. На таких объектах следует уделить особое внимание безотказной работе оповещателей, тренировке персонала, наличию свободных путей эвакуации и ряду других организационно-технических мероприятий.

  Выбор огнетушащего вещества и способа пожаротушения определяет тип установки пожаротушения и его технологического оборудования.

  Стоимость каждого из ГОТВ значительно отличается друг от друга. В то же время, зная только цену 1 кг газового огнетушащего вещества нельзя оценить стоимость противопожарной защиты 1 м3 объема. Однозначно можно сказать только то, что у нас в стране и за рубежом защита 1 м3 объема с ГОТВ N2, Ar и “Инерген” по стоимости более чем в 1,5 раза выше по сравнению с остальными газовыми огнетушащими веществами. Т.к. N2, Ar и “Инерген” хранятся в модулях газового пожаротушения в газообразном состоянии, что требует большего количества модулей газового пожаротушения, по сравнению с остальными ГОТВ.

  Существует два способа газового пожаротушения: объемный и локально-объемный. В подавляющем большинстве случаев применяется объемный способ. Локальный по объему способ с экономической точки зрения выгоден только в том случае, когда объем помещения более чем в 6 раз превышает условно выделенный объем, занимаемый оборудованием, подлежащим защите УГП. В этом случае локальный по объему способ пожаротушения экономически выгоднее объемного.

  УГП бывают двух типов: централизованные (станционные) и модульные установки. При противопожарной защите одного помещения на объекте, естественно, устанавливается модульная УГП. При необходимости защиты 2-х и более помещений выбор типа установки газового пожаротушения как и способ тушения определяется прежде всего экономической целесообразностью. Основными критериями выбора являются:

  • Наличие свободного помещения, в котором можно разместить станцию пожаротушения, удовлетворяющую нормативным требованиям.
  • Количество защищаемых помещений на одном объекте;
  • Величины защищаемых объемов.
  • Удаленность помещений от станции пожаротушения.

  Основными составляющими УГП являются: газовое огнетушащее вещество, модули газового пожаротушения (МГП), распределительные устройства (для централизованной установки), насадки и трубопровод.

  Наиболее сложным изделием, определяющим надежность работы автоматической установки пожаротушения, является модуль газового пожаротушения. Последний представляет собой баллон с запорно-пусковым устройством (ЗПУ).

  В эксплуатации предпочтительны баллоны вместимостью до 100 литров, т.к. они удобны для транспортирования и монтажа, не подлежат регистрации в органах Ростехнадзора и к ним не предъявляются дополнительные жесткие требования к размещению и обслуживанию согласно ПБ 03-576-03. Баллоны вместимостью более 100 л имеют ограничения к месту их установки, кроме того, к лицам, осуществляющим их обслуживание, предъявляются более высокие требования.

  Важное место в конструкции модуля занимает баллон высокого давления. Основной критерий его оценки – коэффициент весовой отдачи, который характеризует его металлоемкость и технологический уровень изготовления. Чем больше значение этого коэффициента, тем более совершенной является конструкция сосуда. Для изготовления современных баллонов легких баллонов высокого давления используют высокопрочную легированную сталь высокой однородности класса АКС (атмосферо, -коррозионностойкую), имеющую по отношению к другим сталям более высокую (в 2–3 раза) коррозионную стойкость и повышенные адгезионные свойства к лакокрасочным покрытиям. Наличие внутреннего покрытия в виде фосфатирующей грунтовки и высокоэластичного клея ВК обеспечивает дополнительную защиту баллона от воздействия агрессивных сред и повышает коррозионную стойкость еще в 1,5–2 раза. Ржавчина как внутри баллонов, так и снаружи не образуется. Благодаря этому свойству для подобных модулей установлен пятнадцатилетний срок эксплуатации до первого технического освидетельствования. Расчетный срок службы баллонов составляет не менее 30 лет и может быть увеличен по результатам эксплуатации.

  В настоящее время в России разрешено применять (имеют сертификаты пожарной безопасности) модули газового пожаротушения более 10 отечественных и иностранных фирм. Применяемы в настоящее время в УГП модули газового пожаротушения для хранения хладона 125, хладона 318Ц, хладона 227еа можно разделить на две группы по рабочему давлению. К первой группе следует отнести модули с рабочим давлением до 4,0 – 4,2 МПа. Как правило, эти модули предназначены для использования только в модульных УГП. Ко второй группе относятся МГП, имеющие рабочее давление до 6,5 МПа. Эти модули применяются как в централизованных, так и в модульных установка газового пожаротушения.

  При всем своем многообразии конструкций ЗПУ модулей их можно разделить на три принципиальных типа:

  • запорно-пусковые устройства, имеющие разрушающий элемент (мембрану, стеклянную колбу и т.д.) и пиропатрон;
  • запорно-пусковые устройства, имеющие запорный орган в виде клапана, который открывается после срабатывания пиропатрона;
  • запорно-пусковые устройства, имеющие электромагнитный пуск.

  Запорно-пусковое устройство модуля обычно содержит три основных узла: запорный орган, пусковой элемент и привод. В отечественной и зарубежной практике применяют два типа запорных органов: клапанные и мембранные. Первые имеют разъемное сечение “клапан-седло”. При срабатывании клапан отходит от седла, освобождая выпускное отверстие. Мембранные узлы не содержат подвижного разъемного сечения, они открываются путем разрушения запорного элемента. Из-за наличия в клапанном узле разъемного сечения большого диаметра он принципиально менее герметичен, чем мембранный узел. В условиях повышенной вибро- и ударонагруженности герметичность клапанного узла дополнительно ухудшается. Привод ЗПУ, как правило, содержит кинематические механизмы: поршни, клапаны, рычаги на осях и другие подвижные элементы, которые для обеспечения срабатывания требуется вращать или перемещать. Пусковым элементом ЗПУ обычно являются электромагниты или пиропатроны. Наибольшее распространение получили последние, так как они не содержат подвижных элементов (вся энергия сосредоточена в их заряде) и не требуют технического обслуживания. На объекте, оборудованном системой газового пожаротушения, модули могут находиться в дежурном режиме без срабатывания очень длительный период (10 и более лет). В этих условиях ЗПУ модуля обездвижено, оно подвергается процессам старения, коррозии, загрязнения, закисания. Модуль должен обеспечивать не только длительное хранение без потерь огнетушащего газа, но и безотказный пуск в конце срока службы, когда вместе с модулем «состарился» объект и вероятность пожара возросла. Подвижные пусковые и приводные механизмы, запорные клапаны, которые за длительный срок эксплуатации ни разу не перемещались, могут утратить способность срабатывания, если их не подвергать чистке и тренировке. Зарубежные нормативы предусматривают тренировку соленоида не реже одного раза в три месяца.

  В настоящее время в России выпускаются устройства, в которых запорный орган выполнен в виде разрывного элемента, представляющегособой непроницаемую для газа и неразъемную перемычку. Привода в ЗПУ не требуется, – конструкция является двухзвенной (запорный орган – пусковой элемент). В качестве пускового элемента применен специальный пиропатрон, пирозаряд которого герметично отделен от окружающей среды корпусом из нержавеющей стали, гарантированно сохраняющий работоспособность с вероятностью 0,999 в течение 17 лет. Для повышения надежности пиропатрон имеет две гальванически развязанных спирали. Для приведения его в действие требуется маломощный по сравнению с электромагнитом пусковой импульс, который вырабатывает практически любой прибор управления.

  Анализ общемировой тенденции показывает, что большинство зарубежных фирм производят модули газового пожаротушения с электромагнитным пуском ЗПУ. Это вызвано следующим:

  Электромагнит, как правило, срабатывает при токе менее 0,5 А по сравнению с пиропатроном, имеющим ток срабатывания более 1,0 А.

  Конструкция ЗПУ с электромагнитным пуском позволяет осуществлять и пневмопуск, что особенно важно при одновременном срабатывании большого количества МГП. В этом случае от одного электромагнита можно одновременно запустить до 10 модулей.

  После срабатывания МГП отсутствует необходимость приобретения комплектующих (мембран, пиропатронов и т.д.) для восстановления работоспособности модулей, относящихся к 1-му и 2-му типу. Это особенно важно для организаций, эксплуатирующих модули вдали от фирмы, их изготовившей, или специализированного сервисного центра.

  ЗПУ с электромагнитом всегда можно проверить на надежность срабатывания. Т.к. в случае срабатывания ЗПУ, относящегося к первому типу, после замены разрушенного запорного элемента и пиропатрона оно становиться практически новым изделием. Тем более на практике имелись случае, когда после срабатывания пиропатрона пуск модуля не был осуществлен. К сожалению, в России в отличие от общемировой тенденции более половины модулей газового пожаротушения допущенных для установки в УГП имеют 1-й и 2-й тип запорно-пускового устройства.

  Рассмотренные выше МГП позволяют защищать, как правило, объем не превышающий 200 м3. Поэтому для защиты помещений объемом свыше 2000 м3 требуется достаточно большое количество МГП (батарей), что снижает надежность УГП в целом. Кроме того, необходима большая свободная площадь для установки модулей газового пожаротушения.

  Технико-экономическое сравнение показало, что для защиты помещений объемом более 2000 м3 в УГП целесообразнее применять модули изотермические для жидкой двуокиси углерода (МИЖУ).

  МИЖУ состоит из изотермического резервуара для хранения СО2 , вместимостью от 3000 л до 25000л, запорно-пускового устройства, приборов контроля количества и давления СО2, холодильных агрегатов и шкафа управления.

  Из имеющихся на нашем рынке УГП, применяющих в своем составе изотермические резервуары для жидкой двуокиси углерода, МИЖУ Российского производства по своим техническим характеристикам превосходят зарубежные изделия. Изотермические резервуары зарубежного производства необходимо устанавливать в отапливаемое помещение. МИЖУ отечественного производства могут эксплуатироваться при температуре окружающей среды до минус 40 град., что позволяет устанавливать изотермические резервуары вне зданий. Кроме того, в отличие от зарубежных изделий, конструкция Российского МИЖУ позволяет осуществлять подачу в защищаемое помещение СО2, дозируемую по массе.

  Для равномерного распределения ГОТВ в объеме защищаемого помещения на распределительных трубопроводах УГП устанавливаются насадки.

  Насадки устанавливают на выпускных отверстиях трубопровода. Конструкция насадок зависит от типа подаваемого газа. Например, для подачи хладона 114В2, который при нормальных условиях представляет собой жидкость, ранее применялись двухструйные насадки с соударением струй. В настоящее время такие насадки признаны неэффективными Нормативные документы рекомендуют заменить их на насадки отбойного типа или центробежные, обеспечивающие мелкий распыл хладона типа 114В2.

  Для подачи хладонов типа 125, 227еа и С02 применяют насадки радиального типа. В таких насадках потоки входящего в насадок газа и выходящие струи газа приблизительно перпендикулярны. Насадки радиального типа подразделяют на потолочные и стеновые. Потолочные насадки могут подавать струи газа в сектор с углом 360°, стеновые – около 180°.

  Пример применения потолочных насадков радиального типа в составе АУГП показан на рис. 2.



  Расстановка насадков в защищаемом помещении осуществляется в соответствии с технической документацией завода – изготовителя. Количество и площадь выходных отверстий насадков определяется гидравлическим расчетом с учетом коэффициента расхода и карты распыла, указанных в технической документации на насадки.

  Трубопроводы АУГП изготавливают из бесшовных труб, что обеспечивает сохранение их прочности и герметичности в сухих помещениях на период до 25 лет. Применяемые способы соединения труб — сварное, резьбовое или фланцевое.

  Для сохранения расходных характеристик трубопроводных разводок в течение длительного срока эксплуатации насадки следует изготавливать из коррозионностойких и прочных материалов. Поэтому передовые отечественные фирмы не применяют насадки из алюминиевых сплавов с покрытием, а используют только насадки из латуни.

  Правильный выбор УГП зависит от многих факторов.

  УГП предназначены для создания в защищаемом помещении (объеме) газовой среды не поддерживающей горение. Поэтому существует два способа пожаротушения: объемный и локально-объемный. В подавляющем большинстве применяется объемный способ. Локальный по объему способ с экономической точки зрения выгоден в том случае, когда защищаемое оборудование установлено в помещении большой площади, которое по нормативным требованиям не требуется полностью защищать.

  В НПБ 88-2001 приводятся нормативные требования при локально-объемном способе пожаротушения только для двуокиси углерода. На основании данных нормативных требований следует, что существуют условия, при которых локальный по объему способ пожаротушения экономически целесообразнее объемного. А именно, если объем помещения в 6 раз и более превышает условно выделенный объем, занимаемый оборудованием, подлежащим защите АПТ, то в этом случае локальный по объему способ пожаротушения экономически выгоднее объемного.

  Выбор газового огнетушащего вещества должен производиться только на основе технико-экономического обоснования. Все остальные параметры, в т. ч. эффективность и токсичность ГОТВ нельзя рассматривать как определяющие по ряду причин.
  Любое из разрешенных к применению ГОТВ достаточно эффективно и пожар будет ликвидирован, если в защищаемом объеме будет создана нормативная огнетушащая концентрация.
  Исключением из этого правила является тушение материалов, склонных к тлению. Исследования, проведенные в ФГУ ВНИИПО МЧС России под руководством А.Л. Чибисова показали, что полное прекращение горения (пламенного и тления) возможно только при подаче трехкратного от нормативного количества двуокиси углерода. Такое количество двуокиси углерода позволяет снизить концентрацию кислорода в зоне горения ниже 2,5% об.

  По действующим в России нормативным требованиям (НПБ 88-2001) запрещено выпускать газовое огнетушащее вещество в помещение, если там находятся люди. И это ограничение является правильным. Статистика причин гибели людей на пожарах показывает, что более чем в 70% случаев гибели людей летальный исход происходил в результате отравления продуктами горения.

  Стоимость каждого из ГОТВ значительно отличается друг от друга. В то же время, зная только цену 1 кг газового огнетушащего вещества нельзя оценить стоимость противопожарной защиты 1 м 3 объема. Однозначно можно сказать только то, что защита 1 м 3 объема с ГОТВ N₂, Ar и “Инерген” по стоимости в 1,5 раза и дороже по сравнению с остальными газовыми огнетушащими веществами. Это вызвано тем, что перечисленные ГОТВ хранятся в модулях газового пожаротушения в газообразном состоянии, для чего требуется большое количество модулей.

  УГП бывают двух типов: централизованные и модульные. Выбор типа установки газового пожаротушения зависит, во-первых, от количества защищаемых помещений на одном объекте, во-вторых, от наличия свободного помещения, в котором можно разместить станцию пожаротушения.

  При защите на одном объекте 3-х и более помещений, расположенных друг от друга на расстоянии не далее 100 м, с экономической точки зрения, централизованные УГП предпочтительнее. Причем, стоимость защищаемого объема снижается с увеличением количества помещений, защищаемых от одной станции пожаротушения.

  Вместе с тем, централизованная УГП по сравнению с модульной, имеет ряд недостатков, а именно: необходимость выполнения большого количества требований НПБ 88-2001 к станции пожаротушения; необходимость прокладки по зданию трубопроводов от станции пожаротушения к защищаемым помещениям.

  Модули газового пожаротушения (МГП) и батареи являются основным элементом установки газового пожаротушения. Они предназначены для хранения и выпуска ГОТВ в защищаемое помещение.
  МГП состоит из баллона и запорно-пускового устройства (ЗПУ). Батареи, как правило, состоят из 2-х и более модулей газового пожаротушения, объединенных единым коллектором заводского исполнения. Поэтому все требования, которые предъявляются к МГП, являются аналогичными и для батарей.
  В зависимости от применяемого в УГП газового огнетушащего вещества МГП должны удовлетворять ниже перечисленным требованиям.
  МГП, заправленные хладонами всех марок должны обеспечивать время выпуска ГОТВ не превышающее 10 с.
  Конструкция модулей газового пожаротушения, заправленных СО₂, N₂, Ar и “Инергеном”, должна обеспечивать время выпуска ГОТВ не превышающее 60 с.
  В процессе эксплуатации МГП должен обеспечиваться контроль массы заправленного ГОТВ.

  Контроль массы хладона 125, хладона 318Ц, хладона 227еа, N₂, Ar и “Инергена” осуществляется с помощью манометра. При снижении давления газа-вытеснителя в баллонах с выше перечисленными хладонами на 10 %, а N₂, Ar и “Инергена” на 5 % от номинального МГП должен быть отправлен в ремонт. Разница в потери давления вызвана следующими факторами:

  При снижении давления газа-вытеснителя частично теряется масса хладона, находящегося в паровой фазе. Однако, эта потеря составляет не более 0,2 % от первоначально заправленной массы хладона. Поэтому ограничение по давлению, равное 10 %, вызвано увеличением времени выпуска ГОТВ из УГП в результате снижения первоначального давления, которое определяется на основании гидравлического расчета установки газового пожаротушения.

  N₂, Ar и “Инерген” хранятся в модулях газового пожаротушения в сжатом состоянии. Поэтому снижение давления на 5 % от первоначальной величины является косвенным методом потери массы ГОТВ на эту же величину.

  Контроль потери массы ГОТВ, вытесняемого из модуля под давлением собственных насыщенных паров (хладон 23 и СО₂), должен осуществляться прямым методом. Т.е. модуль газового пожаротушения, заправленный хладоном 23 или СО₂, в процессе эксплуатации должен быть установлен на весовом устройстве. При этом, весовое устройство должно обеспечивать контроль потери массы газового огнетушащего вещества, а не суммарной массы ГОТВ и модуля, с точностью до 5 %.

  Контроль потери массы ГОТВ, вытесняемого из модуля под давлением собственных насыщенных паров (хладон 23 и СО₂), должен осуществляться прямым методом. Т.е. модуль газового пожаротушения, заправленный хладоном 23 или СО₂, в процессе эксплуатации должен быть установлен на весовом устройстве. При этом, весовое устройство должно обеспечивать контроль потери массы газового огнетушащего вещества, а не суммарной массы ГОТВ и модуля, с точностью до 5 %.

  Наличие такого весового устройства предусматривает, что модуль установлен или подвешен на прочном упругом элементе, перемещения которого изменяют свойства тензодатчика. На эти изменения реагирует электронный прибор, который выдает тревожный сигнал при изменении параметров тензодатчика выше установленного порога. Основные недостатки тензометрического устрой ства заключаются в необходимости обеспечить свободное перемещение баллона на прочной металлоемкой конструкции, а также негативном влиянии внешних факторов – соединительных трубопроводов, периодических толчков и вибрации при эксплуатации и т. п. Увеличиваются металлоемкость и габариты изделия, возрастают проблемы с монтажом.
  В модулях МПТУ 150-50-12, МПТУ 150-100-12 применен высокотехнологичный метод контроля сохранности ГОТВ. Электронное устройство контроля массы (УКМ) встроено непосредственно в запорно-пусковое устройство (ЗПУ) модуля.

  Вся информация (масса ГОТВ, дата калибровки, дата обслуживания) сохраняется в запоминающем устройстве УКМ и при необходимости может выводиться на компьютер. Для визуального контроля ЗПУ модуля оборудовано светодиодом, который выдаёт сигналы о нормальной работе, уменьшении массы ГОТВ на 5% и более или неисправности УКМ. При этом стоимость предложенного устройства контроля массы газа в составе модуля гораздо меньше, чем стоимость тензометрического весового устройства с контрольным прибором.

  Модуль изотермический для жидкой двуокиси углерода (МИЖУ).

  МИЖУ состоит из резервуара горизонтального для хранения СО₂, запорно-пускового устройства, приборов контроля количества и давления СО₂, холодильных агрегатов и щита управления. Предназначены модули для защиты помещений объемом до 15тыс.м 3 . Максимальная вместимость МИЖУ – 25т СО₂. В модуле хранится, как правило, рабочий и резервный запас СО₂.

  Дополнительным преимуществом МИЖУ является возможность его установки вне здания (под навесом), что позволяет существенно экономить производственные площади. В отапливаемом помещении или теплом блок-боксе устанавливаются только устройства управления МИЖУ и распределительные устройства УГП (при наличии).

  МГП с вместимостью баллонов до 100 л в зависимости от типа горючей нагрузки и заправленного ГОТВ позволяют защитить помещение объемом не более 160 м 3 . Для защиты помещений большего объема требуется установка 2-х и более модулей.
  Технико-экономическое сравнение показало, что для защиты помещений объемом более 1500 м 3 в УГП целесообразнее применять модули изотермические для жидкой двуокиси углерода (МИЖУ).

  Насадки предназначены для равномерного распределения ГОТВ в объем защищаемого помещения.
  Расстановка насадков в защищаемом помещении осуществляется в соответствии с ТУ завода – изготовителя. Количество и площадь выходных отверстий насадков определяется гидравлическим расчетом с учетом коэффициента расхода и карты распыла, указанных в технической документации на насадки.
  Расстояние от насадков до потолка (перекрытия, подвесного потолка) не должно превышать 0.5м при использовании всех ГОТВ, за исключением N₂.

  Разводка трубопроводов в защищаемом помещении, как правило, должна быть симметричной с равным удалением насадков от магистрального трубопровода.
  Трубопроводы установок выполняются из металлических труб. Давление в трубопроводах установки и диаметры определяются гидравлическим расчетом по методикам, согласованным в установленном порядке. Трубопроводы должны выдерживать давление при испытаниях на прочность и герметичность не менее 1.25 Рраб.
  При использовании в качестве ГОТВ хладонов суммарный объем трубопроводов, включая коллектор, не должен превышать 80% от жидкой фазы рабочего запаса хладона в установке.

  Трассировка распределительных трубопроводов установок, использующих хладон, должна производиться только в горизонтальной плоскости.

  При проектировании централизованных установок с использованием хладонов следует обратить внимание на следующие моменты:

  • подключать магистральный трубопровод помещения с максимальным объемом следует ближе к батарее с ГОТВ;
  • при последовательном подключении к станционному коллектору батарей с основным и резервным запасом, наиболее удаленным от защищаемых помещений должен быть основной запас из условия максимального выхода хладона из всех баллонов.

  Правильный выбор установки газового пожаротушения УГП зависит от многих факторов. Поэтому целью данной работы является показ основные критерии, влияющие на оптимальный выбор УГП и принцип ее гидравлического расчета.
  Ниже приводятся основные факторы, влияющие на оптимальный выбор УГП. Во-первых, тип горючей нагрузки в защищаемом помещении (архивы, фондохранилища, радиоэлектронное оборудование, технологическое оборудование и т.д.). Во-вторых, величина защищаемого объема и его негерметичность. В третьих, вида газового огнетушащего вещества ГОТВ. В четвертых, тип оборудования, в котором ГОТВ должно храниться. В пятых, тип УГП: централизованная или модульная. Последний фактор может иметь место только при необходимости противопожарной защиты двух и более помещений на одном объекте. Поэтому рассмотрим взаимное влияние только четырех выше перечисленных факторов. Т.е. в предположении, что на объекте необходима противопожарная защита только одного помещения.

  Конечно, правильный выбор УГП должен основываться на оптимальных технико-экономических показателях.
  Следует особо отметить, что любое из разрешенных к применению ГОТВ ликвидирует пожар не зависимо от типа горючего материала, но только при создании в защищаемом объеме нормативной огнетушащей концентрации.

  Взаимное влияние перечисленных выше факторов на технические и экономические параметры УГП будем оценивать из условия, что в России разрешены к применению следующие ГОТВ: хладон 125, хладон 318Ц, хладон 227еа, хладон 23, СО₂, N₂, Ar и смесь (N₂, Ar и СО₂), имеющая торговую марку “Инерген”.

  По способу хранения и методам контроля ГОТВ в модулях газового пожаротушения МГП все газовые огнетушащие вещества можно разбить на три группы.

  К 1-й группе относятся хладон 125, хладон 318Ц и хладон 227еа. Эти хладоны хранятся в МГП в сжиженном виде под давлением газа-вытеснителя, чаще всего – азота. Модули с перечисленными хладонами, как правило, имеют рабочее давление, не превышающее 6,4 МПа. Контроль количества хладона в процессе эксплуатации установки осуществляется по манометру, установленному на МГП.

  Хладон 23 и СО₂ составляют 2-ю группу. Они хранятся также в сжиженном виде, но вытесняются из МГП под давлением собственных насыщенных паров. Рабочее давление модулей с перечисленными ГОТВ должно иметь рабочее давление не менее 14,7 МПа. Во время эксплуатации модули должны быть установлены на весовых устройствах, обеспечивающих непрерывный контроль массы хладона 23 или СО₂.

  К 3-й группе относятся N₂, Ar и Инерген. Данные ГОТВ хранятся в МГП в газообразном состоянии. Далее, когда будем оценивать достоинства и недостатки ГОТВ из этой группы, будет рассматриваться только азот. Это связано с тем, что N2 является самым эффективным ГОТВ (имеет наименьшую огнетушащую концентрацию и одновременно наименьшую стоимость). Контроль массы ГОТВ 3-й группы осуществляется по манометру. N₂, Ar или Инерген хранятся в модулях при давлении 14,7 МПа и более.

  Модули газового пожаротушения, как правило, имеют емкость баллонов не превышающую 100 л. Модули емкостью более 100 л согласно ПБ 10-115 подлежат регистрации в Госгортехнадзоре России, что влечет за собой достаточно большое количество ограничений на их использование в соответствии с указанными правилами.

  Исключением являются модули изотермические для жидкой двуокиси углерода МИЖУ емкостью от 3,0 до 25,0 м3. Эти модули разработаны и изготовляются для хранения в установках газового пожаротушения двуокиси углерода в количествах превышающих 2500 кг и более. МИЖУ оснащены холодильными агрегатами и нагревательными элементами, что позволяет поддерживать давление в изотермическом резервуаре в диапазоне 2,0 – 2,1 МПа при температуре окружающей среды от минус 40 до плюс 50 град. С.

  Рассмотрим на примерах, как влияет каждый из 4-х факторов на технико-экономические показатели УГП. Масса ГОТВ рассчитывалась по методике, изложенной в НПБ 88-2001.

  Пример 1. Требуется защитить радиоэлектронное оборудование в помещении объемом 60 м 3 . Помещение условно герметичное. Т.е. К2 = 0. Результаты расчета сведем в табл. 1.

  Модульная установка газового пожаротушения

  Газовое пожаротушение



  Произошедшие за последнее время крупные пожары и техногенные катастрофы со значительными материальными потерями и человеческими жертвами заставляют нас обратить внимание на значимость и качество мер предупреждения и тушения пожаров. При организации противопожарной зашиты на объектах должны быть предусмотрены конструктивные и инженерно-технические решения для спасения человеческих жизней и материальных ценностей.

  Эффективная противопожарная защита объектов различного назначения невозможна без применения автоматических установок пожаротушения (АПТ). Положительный опыт их применения привел к тому, что у нас в стране и за рубежом количество АПТ непрерывно растет.

  В зависимости от типа огнетушащего вещества, АПТ подразделяются на:

  • водяные
  • пенные
  • газовые
  • порошковые
  • газоаэрозольные.

  Следует особо отметить, что не существует универсальной установки пожаротушения. Каждая из перечисленных выше установок пожаротушения имеет свои достоинства и недостатки.

  Газовое пожаротушение – это вид пожаротушения, при котором посредством выпуска газового огнетушащего вещества (ГОТВ) в защищаемом помещении создаются условия, при которых процесс горения прекращается.

  Газовые огнетушащие вещества, применяемые в установках газового пожаротушения (по СВОДУ ПРАВИЛ СП 5.13130.2009) :



  Сжиженные газы (хладоны), чистые агенты Сжатые газы (инертные газы)

  Останавливают процесс горения на химическом уровне, Снижают содержание кислорода в зоне
  обладая свойством поглощения тепла. горения ниже 12% и образуют среду, исключающую горение.

  Газовое пожаротушение применимо для ликвидации основных классов пожаров:
  — А (горение твердых веществ),
  — В (горение жидких веществ),
  — С (горение газообразных веществ) и электрооборудования (электроустановок под напряжением).

  Перечень объектов, которые могут быть защищены автоматическими установками газового пожаротушения, достаточно велик. Это хранилища банков, архивы, музеи, центры обмена данными, серверные, узлы связи, диспетчерские, дизель-генераторные, газоперекачивающие станции, а также многие другие объекты производственного и хозяйственного назначения.

  Газовое пожаротушение в отличие от других видов пожаротушения осуществляется по всему объему помещения. Газовый огнетушащий состав в короткое время (10 секунд для хладонов и 60 секунд для сжатых газов и СО2) полностью заполняет весь объем помещения, достигает места возгорания и прекращает горение, не причиняя ущерба материальным ценностям.

  Основными достоинствами газового пожаротушения являются:

  — безопасность применения по отношению к защищаемым материалам;
  — высокая эффективность и скорость пожаротушения;
  — тушение по объему;
  — длительный срок эксплуатации установок газового пожаротушения.

  Автоматическая установка газового пожаротушения состоит из одного или нескольких модулей с газовым огнетушащим веществом, трубной разводки и насадок.

  Автоматическая установка газового пожаротушения с системой пожарной сигнализации:



  Обозначения на рисунке:
  1, 2. Баллоны с ГОТВ
  3. Кнопка КВА (кнопка восстановления автоматики)
  4. Панель сигнализации и управления
  5. Световой оповещатель “Газ Не входи!”
  6. Световой оповещатель “Газ Уходи!”
  7. Звуковой оповещатель
  8,9. Извещатели пожарной сигнализации
  10. Трубная разводка
  11. Насадок
  12. Сигнализатор давления
  13. Соединительный шланг
  14. Коллектор

  Обнаружение возгорания и запуск установки газового пожаротушения осуществляется с помощью системы пожарной сигнализации.

  В дежурном режиме система пожарной сигнализации постоянно контролирует наличие дыма с помощью дымовых извещателей или критической температуры с помощью тепловых извещателей в защищаемом помещении.

  Система пожарной сигнализации также постоянно контролирует цепи запуска системы пожаротушения на обрыв и короткое замыкание.

  При возникновении возгорания система пожарной сигнализации запускает установку газового пожаротушения согласно специальному алгоритму (для обеспечения эвакуации людей из защищаемого помещения).

  Установки газового пожаротушения (УГП) в настоящее время находят все более широкое применение для противопожарной защиты помещений и технологического оборудования. Данные установки при защите единичных помещений имеют сравнительно более высокую стоимость по сравнению с остальными установками, однако, для защиты дорогостоящей собственности в сравнительно герметичных помещениях наиболее предпочтительно применять газовое пожаротушение. Огнетушащий газ эффективно тушит пожары объемным способом и легко проникает в экранированные зоны объекта, куда подача других ОТВ затруднена. После ликвидации пожара или несанкционированного пуска УГП газовое огнетушащее вещество (ГОТВ), практически, не оказывает вредного воздействия на защищаемые ценности по сравнению с остальными огнетушащими веществами — воды, пены, порошка и аэрозоля, легко удаляется вентиляционным способом. Поэтому автоматические установки газового пожаротушения (АУГП) широко применяют для защиты приборов и щитов управления атомных электростанций, вычислительных центров и телекоммуникационного оборудования, библиотек, архивов, музеев, хранилищ банковских ценностей, ряда складов в закрытых помещениях, а также камер сушки, окраски, пропитки и др. Более того, для защиты помещений с ЭВМ, серверных, архивов и др. УГП являются единственно возможным средством противопожарной защиты.

  В качестве огнетушащего вещества для тушения используются газы, перечень которых определен в Своде правил СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»:



  В Своде правил СП 5.13130.2009 также определено, что применение газов, не входящих в перечень, разрешается только по дополнительно разработанным и согласованным нормам (техническим условиям) для конкретного объекта.

  Газовые огнетушащие вещества по принципу пожаротушения классифицируют на две группы:

  Первая группа – это разбавляющие атмосферу газы. К ним относятся такие сжатые газы, как аргон, азот, углекислый газ и их смеси, например, инерген.

  Для поддержания горения необходимым условием является наличие не менее 12 % кислорода.

  Принцип разбавления атмосферы состоит в том, что при вводе инертного газа в помещении содержание кислорода снижается до значения менее 12%, то есть создаются усповия, не поддерживающие горение.

  Вторая группа ГОТВ – ингибиторы (хладоны). Они имеют механизм тушения, основанный на химическом ингибировании (замедлении) реакции горения. Попадая в зону горения, эти вещества интенсивно распадаются с образованием свободных радикалов, которые вступают в реакцию с первичными продуктами горения.

  При этом происходит снижение скорости горения до полного затухания. Огнетущащая концентрация хладонов в несколько раз ниже, чем для сжатых газов и составляет от 7 до 17 объемных процентов.

  Хладоны, рекомендованные в Своде правил СП 5.13130.2009 к применению в качестве газовых огнетушащих веществ, а именно, хладон 23, хладон 125, хладон 227еа являются озононеразрушающими.

  Озоноразрушающий потенциал (ODP) хладона 23, хладона 125 и хладона 227еа равен 0.

  Некоторые рекомендации по выбору типа ГОТВ для защиты объекта.

  Ввиду того, что нормативные документы лишь определяют необходимость защиты объекта системой пожаротушения, а выбор применяемого оборудование осуществляется организацией-проектировщиком с учетом пожеланий заказчика, то, как правило, в техническое решение закладывается не оборудование, обеспечивающее оптимальную защиту объекта, а оборудование, имеющее наименьшую стоимость и соответственно низкое качество.

  При выборе типа ГОТВ прежде всего необходимо учитывать следующие вопросы:

  — обеспечение безопасности людей, которые могут находиться в помещении;
  — обеспечение сохранности защищаемых материальных ценностей;
  — оптимальное соотношение цена/качество оборудования.

  Обеспечение сохранности защищаемых материальных ценностей.

  Для эффективного пожаротушения и максимального сохранения материальных ценностей необходимо создать пожаротушащую концентрацию ГОТВ в нормативное время.

  Различные ГОТВ имеют различные технологические характеристики, которые определяют особенности их применения.

  Хладон 23 имеет высокое давление собственных паров, что обладает наилучшие характеристики по транспортировки хладона 23 по трубной разводке.

  Остальные хладоны (хладон 125, хладона 227еа, хладон 318Ц) имеют невысокое давление собственных паров и для обеспечения их выхода из баллонов в нормативное время требуется подкачка баллонов газом-вытеснителем (азотом) до давления 40-42 бар.

  Если баллоны с ГОТВ размещаются в самом защищаемом помещении или в непосредственной близости от него, то никаких проблем с обеспечением выхода ГОТВ в защищаемое помещение за нормативное время (10 сек.) нет.

  Однако, в тех случаях, когда баллоны размещаются на значительном удалении, как по горизонтали, так и по вертикали от защищаемого помещения, то для выполнения норм требуется увеличение массы ГОТВ, объема газа-вытеснителя и увеличение диаметра распределительного трубопровода и, как следствие,- увеличение количества и стоимости оборудования и работ.

  Особенно часто такая ситуация возникает при построении централизованных станций газового пожаротушения.

  В таких случаях оптимальным является применение в качестве ГОТВ хладона 23, легкого газа с высоким давлением собственных паров и очень низкой температурой кипения (-82°С).

  На практике применение хладона 23 позволяет защищать помещения, расположенные на удалении более 35 метров по вертикали и свыше 100 метров по горизонтали.

  Для сжатых ГОТВ (Аргон, азот, инерген) нормативное время выхода составляет 60 сек.

  Имеются существенные ограничения по применению данных ГОТВ на территории РФ.

  Это связано с запрещением применения сосудов под давлением, подлежащих регистрации в органах Госгортехнадзора России в жилых, общественных и бытовых зданиях, а также в примыкающих к ним помещениях в соответствии с ПБ 03-576-03 (Правила устройства и безопасной эксплуатации сосудов, работающих под давлением. 2003 г.).

  Как правило, все баллоны со сжатыми ГОТВ (Аргон, азот, инерген) необходимо регистрировать в соответствии с пунктом 6.2 ПБ 03-576-03.

  Кроме того, при применении сжатых газов в защищаемом помещении создается избыточное давление примерно 0,4 бар, что может привести к разрушению строительных конструкций и выходу из строя оборудования.

  Чтобы этого избежать, требуется предусматривать специальные клапана для сброса избыточного давления.

  Выбор газового огнетушащего вещества должен производиться только на основе технико-экономического обоснования. Все остальные параметры, в т. ч. эффективность и токсичность ГОТВ нельзя рассматривать как определяющие по ряду причин.

  Любое из разрешенных к применению ГОТВ достаточно эффективно и пожар будет ликвидирован, если в защищаемом объеме будет создана нормативная огнетушащая концентрация.
  Одна из наиболее важных задач применения огнетушащих газов – обеспечение безопасности персонала защищаемых помещений.

  В соответствии с нормативными документами газовое пожаротушение осуществляется при условии эвакуации людей из защищаемого помещения.

  Однако, если по какой-то причине в защищаемом помещении оказались люди, то ГОТВ будет оказывать на них вредное воздействие в той или иной степени.

  Степень воздействия на людей ГОТВ можно оценить по нескольким параметрам.

  Важным параметром для оценки безопасности для здоровья и жизни людей является наличие достаточного количества кислорода во вдыхаемом воздухе.

  При выпуске газового огнетушащего вещества в защищаемое помещение происходит разбавление воздуха и снижение процентного содержания кислорода.

  Для поддержания горения необходимым условием является наличие не менее 12,5 % кислорода.

  При применении сжатых газов (азота, аргона, инергена) и двуокиси углерода пожаротушение основано на принципе разбавления атмосферы.

  При выпуске сжатого газа (азота, аргона, инергена) или двуокиси углерода содержание кислорода снижается до концентрации менее 12,5 %, и горение прекращается.

  При этом огнетушащая концентрация сжатого газа составляет от 36 % и более.

  При таком способе пожаротушения снижение концентрации кислорода менее 12,5 % вызывает асфиксию (удушье) людей.

  По данным NАСА концентрация кислорода менее 12,3% приводит к 100% летальному исходу, наступает асфиксия (удушье).

  Как пожаротушащие средства, инертные газы эффективны в концентрациях, обеспечивающих снижение содержание кислорода в замкнутом пространстве до 10 — 14 % об.

  При прогнозировании такого уровня недостатка кислорода в газовой среде должна предусматриваться быстрая эвакуация людей, не имеющих дыхательных аппаратов.

  Чрезмерная задержка эвакуации может обусловливать острое гипоксическое воздействие на организм человека с потерей способности покинуть опасную зону.

  Кроме того, полагают, что довольно продолжительное существование газовой среды с пониженным содержанием кислорода может привести в некоторых случаях к образованию повышенных количеств оксида углерода (СО) — высокотоксичного продукта неполного сгорания веществ и материалов.

  Химические ингибиторы (хладоны) имеют другой механизм пожаротушения.

  Попадая в зону горения хладоны интенсивно распадаются с образованием свободных радикалов, которые вступают в реакцию с первичными продуктами, происходит замедление и прекращение реакции горения.

  Огнетушащая концентрация хладонов в несколько раз ниже, чем для сжатых газов и составляет от 7,2 — 14,6 объемных процентов.

  При такой концентрации хладона остаточная концентрация кислорода составляет 17,3 -19,9 %, что обеспечивает человеку свободное дыхание.

  Данная концентрация кислорода соответствует разреженности воздуха на высоте около 2,5 тыс. м.

  Такая разреженность воздуха переносится без проблем абсолютным большинством людей.Таким образом, при применении хладонов в качестве газового огнетушащего вещества, обеспечивает концентрацию кислорода, необходимую человеку для свободного дыхания.

  На следующем графике приведена зависимость остаточной концентрации кислорода в помещении после выпуска газа от расчетной концентрации ГОТВ.



  При выпуске сжатых газов (азота, аргона, инергена) или двуокиси углерода (СО2) остаточная концентрация кислорода резко снижается до опасных для здоровья человека значений 10 – 14 %. Поэтому данные ГОТВ могут применяться только при отсутствии людей в помещении.

  При применении хладонов ( хладон 23, хладон 125, хладон 227ea) концентрация кислорода снижается до безопасных для здоровья человека значений 17 – 20 %, что обеспечивает свободное дыхание и жизнедеятельность.

  Негативные последствия для здоровья человека зависят от типа применяемого ГОТВ.

  Важнейшей характеристикой газового огнетушащего вещества для оценки влияния ГОТВ на человека является параметр предельно допустимая концентрация (ПДК).

  Под ПДК понимается такая концентрация химических элементов и их соединений, которая при повседневном влиянии в течение длительного времени на организм человека не вызывает патологических изменений или заболеваний, устанавливаемых современными методами исследований в любые сроки жизни настоящего и последующего поколений, или, иными словами, ПДК газового огнетушащего вещества – это значение концентрация ГОТВ, выше которой у человека наблюдаются патологические необратимые изменения в состоянии здоровья.

  Оценку безопасности газовых огнетушащих веществ по токсичности проведем по параметру запас безопасности.

  Запас безопасности – это разница между предельно допустимой концентрацией и огнетушащей концентрацией ГОТВ.

  На графике видно, что для тушения помещений с постоянным прибыванием людей допустимо применение хладона 227еа (запас безопасности 3,3 %), хладона 318Ц (запас безопасности 22,2 %) или хладона 23 (запас безопасности 35,4 %).



  Обобщенная оценка уровня безопасности различных типов газовых огнетушащих веществ, проведенная по критерию остаточной концентрации кислорода в защищаемом помещении и критерию токсичности (запас безопасности) приведен в следующей таблице:

  Остаточная концентрация кислорода в защищаемом помещении после выпуска ГОТВ, %

  Применимость для тушения помещений с постоянным пребыванием людей

  3 объема. Однозначно можно сказать только то, что у нас в стране и за рубежом защита 1 м 3 объема с ГОТВ N₂, Ar и “Инерген” по стоимости более чем в 1,5 раза выше по сравнению с остальными газовыми огнетушащими веществами. Т.к. N₂, Ar и “Инерген” хранятся в модулях газового пожаротушения в газообразном состоянии, что требует большего количества модулей газового пожаротушения, по сравнению с остальными ГОТВ.

  Существует два способа газового пожаротушения: объемный и локально-объемный. В подавляющем большинстве случаев применяется объемный способ. Локальный по объему способ с экономической точки зрения выгоден только в том случае, когда объем помещения более чем в 6 раз превышает условно выделенный объем, занимаемый оборудованием, подлежащим защите УГП. В этом случае локальный по объему способ пожаротушения экономически выгоднее объемного.

  УГП бывают двух типов: централизованные (станционные) и модульные установки. При противопожарной защите одного помещения на объекте, естественно, устанавливается модульная УГП. При необходимости защиты 2-х и более помещений выбор типа установки газового пожаротушения как и способ тушения определяется прежде всего экономической целесообразностью. Основными критериями выбора являются:

  1. Наличие свободного помещения, в котором можно разместить станцию пожаротушения, удовлетворяющую нормативным требованиям.
  2. Количество защищаемых помещений на одном объекте;
  3. Величины защищаемых объемов.
  4. Удаленность помещений от станции пожаротушения.

  Основными составляющими УГП являются: газовое огнетушащее вещество, модули газового пожаротушения (МГП), распределительные устройства (для централизованной установки), насадки и трубопровод.

  Наиболее сложным изделием, определяющим надежность работы автоматической установки пожаротушения, является модуль газового пожаротушения. Последний представляет собой баллон с запорно-пусковым устройством (ЗПУ).
  В эксплуатации предпочтительны баллоны вместимостью до 100 литров, т.к. они удобны для транспортирования и монтажа, не подлежат регистрации в органах Ростехнадзора и к ним не предъявляются дополнительные жесткие требования к размещению и обслуживанию согласно ПБ 03-576-03. Баллоны вместимостью более 100 л имеют ограничения к месту их установки, кроме того, к лицам, осуществляющим их обслуживание, предъявляются более высокие требования.



  Важное место в конструкции модуля занимает баллон высокого давления. Основной критерий его оценки – коэффициент весовой отдачи, который характеризует его металлоемкость и технологический уровень изготовления. Чем больше значение этого коэффициента, тем более совершенной является конструкция сосуда. Для изготовления современных баллонов легких баллонов высокого давления используют высокопрочную легированную сталь высокой однородности класса АКС (атмосферо, -коррозионностойкую), имеющую по отношению к другим сталям более высокую (в 2–3 раза) коррозионную стойкость и повышенные адгезионные свойства к лакокрасочным покрытиям. Наличие внутреннего покрытия в виде фосфатирующей грунтовки и высокоэластичного клея ВК обеспечивает дополнительную защиту баллона от воздействия агрессивных сред и повышает коррозионную стойкость еще в 1,5–2 раза. Ржавчина как внутри баллонов, так и снаружи не образуется. Благодаря этому свойству для подобных модулей установлен пятнадцатилетний срок эксплуатации до первого технического освидетельствования. Расчетный срок службы баллонов составляет не менее 30 лет и может быть увеличен по результатам эксплуатации.

  В настоящее время в России разрешено применять (имеют сертификаты пожарной безопасности) модули газового пожаротушения более 10 отечественных и иностранных фирм. Применяемы в настоящее время в УГП модули газового пожаротушения для хранения хладона 125, хладона 318Ц, хладона 227еа можно разделить на две группы по рабочему давлению. К первой группе следует отнести модули с рабочим давлением до 4,0 — 4,2 МПа. Как правило, эти модули предназначены для использования только в модульных УГП. Ко второй группе относятся МГП, имеющие рабочее давление до 6,5 МПа. Эти модули применяются как в централизованных, так и в модульных установка газового пожаротушения.

  При всем своем многообразии конструкций ЗПУ модулей их можно разделить на три принципиальных типа:

  • запорно-пусковые устройства, имеющие разрушающий элемент (мембрану, стеклянную колбу и т.д.) и пиропатрон;
  • запорно-пусковые устройства, имеющие запорный орган в виде клапана, который открывается после срабатывания пиропатрона;
  • запорно-пусковые устройства, имеющие электромагнитный пуск.

  Запорно-пусковое устройство модуля обычно содержит три основных узла: запорный орган, пусковой элемент и привод. В отечественной и зарубежной практике применяют два типа запорных органов: клапанные и мембранные. Первые имеют разъемное сечение “клапан-седло”. При срабатывании клапан отходит от седла, освобождая выпускное отверстие. Мембранные узлы не содержат подвижного разъемного сечения, они открываются путем разрушения запорного элемента. Из-за наличия в клапанном узле разъемного сечения большого диаметра он принципиально менее герметичен, чем мембранный узел. В условиях повышенной вибро- и ударонагруженности герметичность клапанного узла дополнительно ухудшается. Привод ЗПУ, как правило, содержит кинематические механизмы: поршни, клапаны, рычаги на осях и другие подвижные элементы, которые для обеспечения срабатывания требуется вращать или перемещать. Пусковым элементом ЗПУ обычно являются электромагниты или пиропатроны. Наибольшее распространение получили последние, так как они не содержат подвижных элементов (вся энергия сосредоточена в их заряде) и не требуют технического обслуживания. На объекте, оборудованном системой газового пожаротушения, модули могут находиться в дежурном режиме без срабатывания очень длительный период (10 и более лет). В этих условиях ЗПУ модуля обездвижено, оно подвергается процессам старения, коррозии, загрязнения, закисания. Модуль должен обеспечивать не только длительное хранение без потерь огнетушащего газа, но и безотказный пуск в конце срока службы, когда вместе с модулем «состарился» объект и вероятность пожара возросла. Подвижные пусковые и приводные механизмы, запорные клапаны, которые за длительный срок эксплуатации ни разу не перемещались, могут утратить способность срабатывания, если их не подвергать чистке и тренировке. Зарубежные нормативы предусматривают тренировку соленоида не реже одного раза в три месяца.

  В настоящее время в России выпускаются устройства, в которых запорный орган выполнен в виде разрывного элемента, представляющегособой непроницаемую для газа и неразъемную перемычку. Привода в ЗПУ не требуется, – конструкция является двухзвенной (запорный орган – пусковой элемент). В качестве пускового элемента применен специальный пиропатрон, пирозаряд которого герметично отделен от окружающей среды корпусом из нержавеющей стали, гарантированно сохраняющий работоспособность с вероятностью 0,999 в течение 17 лет. Для повышения надежности пиропатрон имеет две гальванически развязанных спирали. Для приведения его в действие требуется маломощный по сравнению с электромагнитом пусковой импульс, который вырабатывает практически любой прибор управления.

  Анализ общемировой тенденции показывает, что большинство зарубежных фирм производят модули газового пожаротушения с электромагнитным пуском ЗПУ. Это вызвано следующим:

  1. Электромагнит, как правило, срабатывает при токе менее 0,5 А по сравнению с пиропатроном, имеющим ток срабатывания более 1,0 А.
  2. Конструкция ЗПУ с электромагнитным пуском позволяет осуществлять и пневмопуск, что особенно важно при одновременном срабатывании большого количества МГП. В этом случае от одного электромагнита можно одновременно запустить до 10 модулей.
  3. После срабатывания МГП отсутствует необходимость приобретения комплектующих (мембран, пиропатронов и т.д.) для восстановления работоспособности модулей, относящихся к 1-му и 2-му типу. Это особенно важно для организаций, эксплуатирующих модули вдали от фирмы, их изготовившей, или специализированного сервисного центра.
  4. ЗПУ с электромагнитом всегда можно проверить на надежность срабатывания. Т.к. в случае срабатывания ЗПУ, относящегося к первому типу, после замены разрушенного запорного элемента и пиропатрона оно становиться практически новым изделием. Тем более на практике имелись случае, когда после срабатывания пиропатрона пуск модуля не был осуществлен. К сожалению, в России в отличие от общемировой тенденции более половины модулей газового пожаротушения допущенных для установки в УГП имеют 1-й и 2-й тип запорно-пускового устройства.

  Рассмотренные выше МГП позволяют защищать, как правило, объем не превышающий 200 м 3 . Поэтому для защиты помещений объемом свыше 2000 м 3 требуется достаточно большое количество МГП (батарей), что снижает надежность УГП в целом. Кроме того, необходима большая свободная площадь для установки модулей газового пожаротушения.

  Технико-экономическое сравнение показало, что для защиты помещений объемом более 2000 м 3 в УГП целесообразнее применять модули изотермические для жидкой двуокиси углерода (МИЖУ).

  МИЖУ состоит из изотермического резервуара для хранения СО₂ , вместимостью от 3000 л до 25000л, запорно-пускового устройства, приборов контроля количества и давления СО₂, холодильных агрегатов и шкафа управления.

  Из имеющихся на нашем рынке УГП, применяющих в своем составе изотермические резервуары для жидкой двуокиси углерода, МИЖУ Российского производства по своим техническим характеристикам превосходят зарубежные изделия. Изотермические резервуары зарубежного производства необходимо устанавливать в отапливаемое помещение. МИЖУ отечественного производства могут эксплуатироваться при температуре окружающей среды до минус 40 град., что позволяет устанавливать изотермические резервуары вне зданий. Кроме того, в отличие от зарубежных изделий, конструкция Российского МИЖУ позволяет осуществлять подачу в защищаемое помещение СО₂, дозируемую по массе.

  Для равномерного распределения ГОТВ в объеме защищаемого помещения на распределительных трубопроводах УГП устанавливаются насадки.

  Насадки устанавливают на выпускных отверстиях трубопровода. Конструкция насадок зависит от типа подаваемого газа. Например, для подачи хладона 114В2, который при нормальных условиях представляет собой жидкость, ранее применялись двухструйные насадки с соударением струй. В настоящее время такие насадки признаны неэффективными Нормативные документы рекомендуют заменить их на насадки отбойного типа или центробежные, обеспечивающие мелкий распыл хладона типа 114В2.

  Для подачи хладонов типа 125, 227еа и С02 применяют насадки радиального типа. В таких насадках потоки входящего в насадок газа и выходящие струи газа приблизительно перпендикулярны. Насадки радиального типа подразделяют на потолочные и стеновые. Потолочные насадки могут подавать струи газа в сектор с углом 360°, стеновые — около 180°.

  Пример применения потолочных насадков радиального типа в составе АУГП показан на рис. 2.



  Расстановка насадков в защищаемом помещении осуществляется в соответствии с технической документацией завода — изготовителя. Количество и площадь выходных отверстий насадков определяется гидравлическим расчетом с учетом коэффициента расхода и карты распыла, указанных в технической документации на насадки.

  Трубопроводы АУГП изготавливают из бесшовных труб, что обеспечивает сохранение их прочности и герметичности в сухих помещениях на период до 25 лет. Применяемые способы соединения труб — сварное, резьбовое или фланцевое

  Для сохранения расходных характеристик трубопроводных разводок в течение длительного срока эксплуатации насадки следует изготавливать из коррозионностойких и прочных материалов. Поэтому передовые отечественные фирмы не применяют насадки из алюминиевых сплавов с покрытием, а используют только насадки из латуни.

  Правильный выбор УГП зависит от многих факторов.

  УГП предназначены для создания в защищаемом помещении (объеме) газовой среды не поддерживающей горение. Поэтому существует два способа пожаротушения: объемный и локально-объемный. В подавляющем большинстве применяется объемный способ. Локальный по объему способ с экономической точки зрения выгоден в том случае, когда защищаемое оборудование установлено в помещении большой площади, которое по нормативным требованиям не требуется полностью защищать.

  В НПБ 88-2001 приводятся нормативные требования при локально-объемном способе пожаротушения только для двуокиси углерода. На основании данных нормативных требований следует, что существуют условия, при которых локальный по объему способ пожаротушения экономически целесообразнее объемного. А именно, если объем помещения в 6 раз и более превышает условно выделенный объем, занимаемый оборудованием, подлежащим защите АПТ, то в этом случае локальный по объему способ пожаротушения экономически выгоднее объемного.

  Выбор газового огнетушащего вещества должен производиться только на основе технико-экономического обоснования. Все остальные параметры, в т. ч. эффективность и токсичность ГОТВ нельзя рассматривать как определяющие по ряду причин.
  Любое из разрешенных к применению ГОТВ достаточно эффективно и пожар будет ликвидирован, если в защищаемом объеме будет создана нормативная огнетушащая концентрация.
  Исключением из этого правила является тушение материалов, склонных к тлению. Исследования, проведенные в ФГУ ВНИИПО МЧС России под руководством А.Л. Чибисова показали, что полное прекращение горения (пламенного и тления) возможно только при подаче трехкратного от нормативного количества двуокиси углерода. Такое количество двуокиси углерода позволяет снизить концентрацию кислорода в зоне горения ниже 2,5% об.

  По действующим в России нормативным требованиям (НПБ 88-2001) запрещено выпускать газовое огнетушащее вещество в помещение, если там находятся люди. И это ограничение является правильным. Статистика причин гибели людей на пожарах показывает, что более чем в 70% случаев гибели людей летальный исход происходил в результате отравления продуктами горения.

  Стоимость каждого из ГОТВ значительно отличается друг от друга. В то же время, зная только цену 1 кг газового огнетушащего вещества нельзя оценить стоимость противопожарной защиты 1 м 3 объема. Однозначно можно сказать только то, что защита 1 м 3 объема с ГОТВ N₂, Ar и “Инерген” по стоимости в 1,5 раза и дороже по сравнению с остальными газовыми огнетушащими веществами. Это вызвано тем, что перечисленные ГОТВ хранятся в модулях газового пожаротушения в газообразном состоянии, для чего требуется большое количество модулей.

  УГП бывают двух типов: централизованные и модульные. Выбор типа установки газового пожаротушения зависит, во-первых, от количества защищаемых помещений на одном объекте, во-вторых, от наличия свободного помещения, в котором можно разместить станцию пожаротушения.

  При защите на одном объекте 3-х и более помещений, расположенных друг от друга на расстоянии не далее 100 м, с экономической точки зрения, централизованные УГП предпочтительнее. Причем, стоимость защищаемого объема снижается с увеличением количества помещений, защищаемых от одной станции пожаротушения.

  Вместе с тем, централизованная УГП по сравнению с модульной, имеет ряд недостатков, а именно: необходимость выполнения большого количества требований НПБ 88-2001 к станции пожаротушения; необходимость прокладки по зданию трубопроводов от станции пожаротушения к защищаемым помещениям.

  Модули газового пожаротушения (МГП) и батареи являются основным элементом установки газового пожаротушения. Они предназначены для хранения и выпуска ГОТВ в защищаемое помещение.
  МГП состоит из баллона и запорно-пускового устройства (ЗПУ). Батареи, как правило, состоят из 2-х и более модулей газового пожаротушения, объединенных единым коллектором заводского исполнения. Поэтому все требования, которые предъявляются к МГП, являются аналогичными и для батарей.
  В зависимости от применяемого в УГП газового огнетушащего вещества МГП должны удовлетворять ниже перечисленным требованиям.
  МГП, заправленные хладонами всех марок должны обеспечивать время выпуска ГОТВ не превышающее 10 с.
  Конструкция модулей газового пожаротушения, заправленных СО₂, N₂, Ar и “Инергеном”, должна обеспечивать время выпуска ГОТВ не превышающее 60 с.
  В процессе эксплуатации МГП должен обеспечиваться контроль массы заправленного ГОТВ.

  Контроль массы хладона 125, хладона 318Ц, хладона 227еа, N₂, Ar и “Инергена” осуществляется с помощью манометра. При снижении давления газа-вытеснителя в баллонах с выше перечисленными хладонами на 10 %, а N₂, Ar и “Инергена” на 5 % от номинального МГП должен быть отправлен в ремонт. Разница в потери давления вызвана следующими факторами:

  При снижении давления газа-вытеснителя частично теряется масса хладона, находящегося в паровой фазе. Однако, эта потеря составляет не более 0,2 % от первоначально заправленной массы хладона. Поэтому ограничение по давлению, равное 10 %, вызвано увеличением времени выпуска ГОТВ из УГП в результате снижения первоначального давления, которое определяется на основании гидравлического расчета установки газового пожаротушения.

  N₂, Ar и “Инерген” хранятся в модулях газового пожаротушения в сжатом состоянии. Поэтому снижение давления на 5 % от первоначальной величины является косвенным методом потери массы ГОТВ на эту же величину.

  Контроль потери массы ГОТВ, вытесняемого из модуля под давлением собственных насыщенных паров (хладон 23 и СО₂), должен осуществляться прямым методом. Т.е. модуль газового пожаротушения, заправленный хладоном 23 или СО₂, в процессе эксплуатации должен быть установлен на весовом устройстве. При этом, весовое устройство должно обеспечивать контроль потери массы газового огнетушащего вещества, а не суммарной массы ГОТВ и модуля, с точностью до 5 %.

  Контроль потери массы ГОТВ, вытесняемого из модуля под давлением собственных насыщенных паров (хладон 23 и СО₂), должен осуществляться прямым методом. Т.е. модуль газового пожаротушения, заправленный хладоном 23 или СО₂, в процессе эксплуатации должен быть установлен на весовом устройстве. При этом, весовое устройство должно обеспечивать контроль потери массы газового огнетушащего вещества, а не суммарной массы ГОТВ и модуля, с точностью до 5 %.

  Наличие такого весового устройства предусматривает, что модуль установлен или подвешен на прочном упругом элементе, перемещения которого изменяют свойства тензодатчика. На эти изменения реагирует электронный прибор, который выдает тревожный сигнал при изменении параметров тензодатчика выше установленного порога. Основные недостатки тензометрического устрой ства заключаются в необходимости обеспечить свободное перемещение баллона на прочной металлоемкой конструкции, а также негативном влиянии внешних факторов – соединительных трубопроводов, периодических толчков и вибрации при эксплуатации и т. п. Увеличиваются металлоемкость и габариты изделия, возрастают проблемы с монтажом.
  В модулях МПТУ 150-50-12, МПТУ 150-100-12 применен высокотехнологичный метод контроля сохранности ГОТВ. Электронное устройство контроля массы (УКМ) встроено непосредственно в запорно-пусковое устройство (ЗПУ) модуля.

  Вся информация (масса ГОТВ, дата калибровки, дата обслуживания) сохраняется в запоминающем устройстве УКМ и при необходимости может выводиться на компьютер. Для визуального контроля ЗПУ модуля оборудовано светодиодом, который выдаёт сигналы о нормальной работе, уменьшении массы ГОТВ на 5% и более или неисправности УКМ. При этом стоимость предложенного устройства контроля массы газа в составе модуля гораздо меньше, чем стоимость тензометрического весового устройства с контрольным прибором.

  Модуль изотермический для жидкой двуокиси углерода (МИЖУ).

  МИЖУ состоит из резервуара горизонтального для хранения СО₂, запорно-пускового устройства, приборов контроля количества и давления СО₂, холодильных агрегатов и щита управления. Предназначены модули для защиты помещений объемом до 15тыс.м 3 . Максимальная вместимость МИЖУ — 25т СО₂. В модуле хранится, как правило, рабочий и резервный запас СО₂.

  Дополнительным преимуществом МИЖУ является возможность его установки вне здания (под навесом), что позволяет существенно экономить производственные площади. В отапливаемом помещении или теплом блок-боксе устанавливаются только устройства управления МИЖУ и распределительные устройства УГП (при наличии).

  МГП с вместимостью баллонов до 100 л в зависимости от типа горючей нагрузки и заправленного ГОТВ позволяют защитить помещение объемом не более 160 м 3 . Для защиты помещений большего объема требуется установка 2-х и более модулей.
  Технико-экономическое сравнение показало, что для защиты помещений объемом более 1500 м 3 в УГП целесообразнее применять модули изотермические для жидкой двуокиси углерода (МИЖУ).

  Насадки предназначены для равномерного распределения ГОТВ в объем защищаемого помещения.
  Расстановка насадков в защищаемом помещении осуществляется в соответствии с ТУ завода — изготовителя. Количество и площадь выходных отверстий насадков определяется гидравлическим расчетом с учетом коэффициента расхода и карты распыла, указанных в технической документации на насадки.
  Расстояние от насадков до потолка (перекрытия, подвесного потолка) не должно превышать 0.5м при использовании всех ГОТВ, за исключением N₂.

  Разводка трубопроводов в защищаемом помещении, как правило, должна быть симметричной с равным удалением насадков от магистрального трубопровода.
  Трубопроводы установок выполняются из металлических труб. Давление в трубопроводах установки и диаметры определяются гидравлическим расчетом по методикам, согласованным в установленном порядке. Трубопроводы должны выдерживать давление при испытаниях на прочность и герметичность не менее 1.25 Рраб.
  При использовании в качестве ГОТВ хладонов суммарный объем трубопроводов, включая коллектор, не должен превышать 80% от жидкой фазы рабочего запаса хладона в установке.

  Трассировка распределительных трубопроводов установок, использующих хладон, должна производиться только в горизонтальной плоскости.

  При проектировании централизованных установок с использованием хладонов следует обратить внимание на следующие моменты:

  • подключать магистральный трубопровод помещения с максимальным объемом следует ближе к батарее с ГОТВ;
  • при последовательном подключении к станционному коллектору батарей с основным и резервным запасом, наиболее удаленным от защищаемых помещений должен быть основной запас из условия максимального выхода хладона из всех баллонов.

  Правильный выбор установки газового пожаротушения УГП зависит от многих факторов. Поэтому целью данной работы является показ основные критерии, влияющие на оптимальный выбор УГП и принцип ее гидравлического расчета.
  Ниже приводятся основные факторы, влияющие на оптимальный выбор УГП. Во-первых, тип горючей нагрузки в защищаемом помещении (архивы, фондохранилища, радиоэлектронное оборудование, технологическое оборудование и т.д.). Во-вторых, величина защищаемого объема и его негерметичность. В третьих, вида газового огнетушащего вещества ГОТВ. В четвертых, тип оборудования, в котором ГОТВ должно храниться. В пятых, тип УГП: централизованная или модульная. Последний фактор может иметь место только при необходимости противопожарной защиты двух и более помещений на одном объекте. Поэтому рассмотрим взаимное влияние только четырех выше перечисленных факторов. Т.е. в предположении, что на объекте необходима противопожарная защита только одного помещения.

  Конечно, правильный выбор УГП должен основываться на оптимальных технико-экономических показателях.
  Следует особо отметить, что любое из разрешенных к применению ГОТВ ликвидирует пожар не зависимо от типа горючего материала, но только при создании в защищаемом объеме нормативной огнетушащей концентрации.

  Взаимное влияние перечисленных выше факторов на технические и экономические параметры УГП будем оценивать из условия, что в России разрешены к применению следующие ГОТВ: хладон 125, хладон 318Ц, хладон 227еа, хладон 23, СО₂, N₂, Ar и смесь (N₂, Ar и СО₂), имеющая торговую марку “Инерген”.

  По способу хранения и методам контроля ГОТВ в модулях газового пожаротушения МГП все газовые огнетушащие вещества можно разбить на три группы.

  К 1-й группе относятся хладон 125, хладон 318Ц и хладон 227еа. Эти хладоны хранятся в МГП в сжиженном виде под давлением газа-вытеснителя, чаще всего — азота. Модули с перечисленными хладонами, как правило, имеют рабочее давление, не превышающее 6,4 МПа. Контроль количества хладона в процессе эксплуатации установки осуществляется по манометру, установленному на МГП.

  Хладон 23 и СО₂ составляют 2-ю группу. Они хранятся также в сжиженном виде, но вытесняются из МГП под давлением собственных насыщенных паров. Рабочее давление модулей с перечисленными ГОТВ должно иметь рабочее давление не менее 14,7 МПа. Во время эксплуатации модули должны быть установлены на весовых устройствах, обеспечивающих непрерывный контроль массы хладона 23 или СО₂.

  К 3-й группе относятся N₂, Ar и Инерген. Данные ГОТВ хранятся в МГП в газообразном состоянии. Далее, когда будем оценивать достоинства и недостатки ГОТВ из этой группы, будет рассматриваться только азот. Это связано с тем, что N2 является самым эффективным ГОТВ (имеет наименьшую огнетушащую концентрацию и одновременно наименьшую стоимость). Контроль массы ГОТВ 3-й группы осуществляется по манометру. N₂, Ar или Инерген хранятся в модулях при давлении 14,7 МПа и более.

  Модули газового пожаротушения, как правило, имеют емкость баллонов не превышающую 100 л. Модули емкостью более 100 л согласно ПБ 10-115 подлежат регистрации в Госгортехнадзоре России, что влечет за собой достаточно большое количество ограничений на их использование в соответствии с указанными правилами.

  Исключением являются модули изотермические для жидкой двуокиси углерода МИЖУ емкостью от 3,0 до 25,0 м3. Эти модули разработаны и изготовляются для хранения в установках газового пожаротушения двуокиси углерода в количествах превышающих 2500 кг и более. МИЖУ оснащены холодильными агрегатами и нагревательными элементами, что позволяет поддерживать давление в изотермическом резервуаре в диапазоне 2,0 — 2,1 МПа при температуре окружающей среды от минус 40 до плюс 50 град. С.

  Рассмотрим на примерах, как влияет каждый из 4-х факторов на технико-экономические показатели УГП. Масса ГОТВ рассчитывалась по методике, изложенной в НПБ 88-2001.

  Пример 1. Требуется защитить радиоэлектронное оборудование в помещении объемом 60 м 3 . Помещение условно герметичное. Т.е. К2 = 0. Результаты расчета сведем в табл. 1.

  Модульная установка газового пожаротушения

  автоматическая установка газового пожаротушения модульного типа

  Модульное пожаротушение: типы установок и систем

  Автоматическое модульное пожаротушение – этому понятию дают определение два основополагающих документа, регламентирующих проектирование стационарных систем пожаротушения и автоматической сигнализации: НПБ 88-2001*, СП 5.13130.2009. Модульное тушение – это системы, в состав которых входит один/нескольких модулей, способных ликвидировать пожар. Их размещают в защищаемых помещениях и возле них. Модули тушения – это изделия, хранящие и подающие огнетушащие вещества после пускового сигнала.



  Типы установок

  Установки модульных систем последние годы активно заменяют традиционные агрегатные установки тушения пожаров в составе комплексной автоматической противопожарной защиты объектов, являясь унифицированным набором оборудования, способным защищать как помещения небольших строительных объемов, площади, так и их группы, объекты в целом.

  Используя те же огнегасящие агенты, что и традиционные установки тушения пожаров, они бывают следующих типов:

  • Газовые установки тушения.
  • Порошковые системы тушения.
  • Пенные, водяные установки пожаротушения.

  Газовое

  Это наиболее давний вид модульного тушения пожаров в небольших, особо важных помещениях, ввиду хранения в них художественных, материальных ценностей, уникальных рукописей, документов, архивов оцифрованной информации; размещения электронного/электрического оборудования управления производственными процессами, системами жизнеобеспечения.

  Модульная система состоит из баллонов с различными огнегасящими газами/газовыми смесями:

  • Газами, находящимися в сжиженном состоянии – шестифтористой серой, углекислотой, хладонами.
  • Газами и смесями в сжатом виде – азотом, аргоном, аргонитом (смесью азота и аргона в равных долях); инергеном, сходным по составу с аргонитом, но с 8% добавкой СО₂.



  Баллоны с огнетушащими газовыми агентами устанавливают, как в помещениях диспетчерских, центров, узлов управления предприятий непрерывного технологического цикла с множеством пожарных отсеков с высокой категорией по взрывопожарной опасности; архивов, серверных, дата-центров, так и рядом с ними в смежных помещениях, отделенных противопожарными преградами.

  Срабатывание модулей газового пожаротушения, сопровождающееся равномерным истечением огнегасящих агентов из насадок на распределительных трубопроводах, выполненных из стальных труб, происходит после поступления пускового импульса от приборов приемно-контрольных пожарных, блоков управления пожаротушением, получивших сигнал о возгорании в защищаемом помещении от датчиков дыма, аспирационных, газовых пожарных извещателей.

  Такой объемный принцип работы модульного тушения помещений огнегасящими газами позволяет экстренно и эффективно защищать высокотехнологичную электронную/электрическую аппаратуру, оборудование управления; помещения хранения важной информации как в цифровом виде, так и на бумажных носителях; обеспечивая пожарную безопасность в библиотеках, книгохранилищах, архивах, дата-центрах.



  Баллоны газовой установки пожаротушения с различными смесями

  По способу хранения газового огнетушащего состава АУГП разделяются на централизованные и модульные. Оборудование АУГП с централизованным хранением ГОС следует размещать в станциях пожаротушения. Помещения станций пожаротушения должны быть отделены от других помещений противопожарными перегородками 1-го типа и перекрытиями 3-го типа.

  Помещения станций пожаротушения должны быть высотой не менее 2,5 м для установок с баллонами. Минимальная высота помещения при использовании изотермической емкости определяется высотой самой емкости с учетом обеспечения расстояния от нее до потолка не менее 1 м. В помещениях должна быть температура от 5 до 35 °С, относительная влажность воздуха не более 80 % при 25 °С, освещенность – не менее 100 лк при люминесцентных лампах или не менее 75 лк при лампах накаливания. Аварийное освещение должно соответствовать требованиям СНиП 23.05.07-85. Помещения станций должны быть оборудованы приточно-вытяжной вентиляцией с не менее двукратным воздухообменом в течение 1 ч. Станции должны быть оборудованы телефонной связью с помещением дежурного персонала, ведущим круглосуточное дежурство.

  Порошковое

  Огнетушащие порошки стали использовать сравнительно недавно, но порошковое пожаротушение модульного типа уже в конце прошлого столетия стало стремительно набирать популярность как у заказчиков своей более низкой стоимостью, по сравнению с традиционными водяными системами, оборудованными спринклерными, дренчерными оросителями; минимумом необходимого оборудования; простотой установки модулей; отсутствием необходимости монтировать сотни метров распределительных трубопроводов, так и у проектировщиков специалистов монтажных организаций.



  Модули порошкового тушения пожаров изготавливаются в различных вариантах:

  • Способными срабатывать в автономном режиме от теплового воздействия, пускового импульса теплового пожарного извещателя.
  • От блока управления пожаротушением, получившего сигнал от различных видов пожарных извещателей.

  Пенное

  Модульное пенное пожаротушение используется для подавления пожаров в насосных, расходных складах; небольших по площади, строительному объему производственных участках, цехах промышленных предприятий; логистических комплексах, где изготавливаются, хранятся или обращаются легковоспламеняющиеся, горючие жидкости, возгорание которых невозможно потушить водой.

  Модульные установки подавления открытого горения ЛВ, ГЖ, в том числе горюче-смазочных материалов, пеной средней, высокой кратности также используются для объемного тушения подземных автостоянок.



  В состав комплекта оборудования таких установок входят:

  • Один или несколько модулей пенного пожаротушения с запорно-пусковой арматурой.
  • Расчетное по объему защищаемого помещения количество генераторов пены.
  • Комплект подающих трубопроводов, которые легко соединяются между собой, монтируются на стены, потолок защищаемого помещения.
  • Необходимый запас пожарного пенообразователя.

  Модули такого вида пожаротушения изготавливаются двух типов:

  • С раздельным хранением концентрата пенообразователя и воды, быстро смешиваемых, вытесняемых давлением сжатого воздуха или инертных газов в подающие трубопроводы.
  • С хранением готового к использованию раствора пенообразователя, что уменьшает инерционность модульной установки пенного тушения.

  Модули 2 типа, в том числе используют в составе пенных установок пожаротушения традиционного агрегатного исполнения.

  Водяное

  Модульное водяное пожаротушение, несмотря на то что традиционные спринклерные, дренчерные системы подавления огня водой появились первыми, и до сих пор уверенно удерживают пальму первенства, стали применяться сравнительно недавно.

  Модульное пожаротушение водой – это системы тушения тонкораспыленной водой, создающими в объеме защищаемого помещения взвесь капель не больше 150 мкм, эффективно подавляющую процесс горения; быстро снижающую температуру, что приводит к ликвидации пожара.

  Принцип действия, состав установок сходен с пенными модулями пожаротушения:

  • Модули пожаротушения тонко распыляемой воды изготавливаются как закачного типа, так и укомплектованные баллонами с вытесняющим газом.
  • Очищенная вода, чаще всего со смачивающими добавками, вытесняется инертным газом из модуля.
  • Поступая на форсунки орошения по распределительным трубопроводам, она распыляется равномерно по всему объему помещения водяным туманом.



  Установка модульного тушения тонкораспыленной водой

  Пуск может осуществляться автоматически, дистанционно, а также в ручном режиме.

  Кроме вышеперечисленных типов оборудования, существуют аэрозольные системы тушения с генераторами огнетушащего аэрозоля, которые по составу оборудования, конструкции, принципу действия огнегасящих устройств, также можно отнести к модульному виду пожаротушения.

  Применение на объектах

  Применение данных установок актуально для следующих объектов:

  • Где требуется высокая эффективность тушения;
  • Имеются ограничения по водоснабжению;
  • Актуальна минимизация ущерба от проливов воды.

  Оптимальная область применения систем, установок модульного пожаротушения огнегасящими газовыми смесями, порошками, пеной средней, высокой кратности, тонкораспыленной водой:

  • Для тушения очагов возгораний классов А – С.
  • Для подавления воспламенения электрооборудования, изоляции кабельных линий с рабочим напряжением до 1000 В.
  • Для тушения загоревшихся розливов горючих технологических жидкостей, товарных нефтепродуктов на объектах их переработки, хранения, транспортировки.
  • Для защиты помещений обработки, хранения важной, уникальной информации на бумажных и цифровых носителях.
  • Для защиты производственных цехов, участков, складов, имеющих категории А, Б по опасности взрыва, пожара, в том числе с хранением ЛВЖ, ГЖ.
  • Для ликвидации очагов пожаров в машинных отделениях с двигателями на жидком топливе.
  • На объектах связи – от сотовых станций до телерадиоцентров.
  • В помещениях компактного хранения художественных, материальных ценностей – от запасников музеев до банковских хранилищ.

  А также для защиты центров управления особо опасными в плане возможности взрыва, пожара технологическими процессами; диспетчерских промышленных предприятий с непрерывным процессом производства продукции, аварийная остановка которых может привести к пожарам и катастрофам техногенного характера, например, на АЭС.



  Требования к защищаемым помещениям

  Параметр негерметичности защищаемых помещений не должен превышать значений, указанных в приложении Д СП 5.13130.2009. Должны быть приняты меры по ликвидации технологически необоснованных проемов, установлены доводчики дверей, уплотнены кабельные проходки. В помещении следует предусмотреть постоянно открытый проем (или устройство, проем которого открывается при подаче ГОТВ) для сброса давления, если его необходимость подтверждена расчетом.

  В системах воздуховодов общеобменной вентиляции, воздушного отопления и кондиционирования воздуха защищаемых помещений следует предусматривать автоматически закрывающиеся при обнаружении пожара воздушные затворы (заслонки или противопожарные клапаны).

  Для оперативного удаления ГОТВ после тушения пожара необходимо использовать обще-обменную вентиляцию зданий, сооружений и помещений. Допускается для этой цели предусматривать передвижные вентиляционные установки.

  Нормативные документы

  В основном они сформулированы в СП 5.13130, но существуют и отдельные требования, методики испытаний элементов модульного оборудования различных видов:

  • ГОСТ Р 50969-96– к составу, комплектованию, испытаниям оборудования, входящего в состав модулей газового тушения.
  • ГОСТ Р 51091-97 – к порошковым системам.
  • ГОСТ Р 53286-2009 – к порошковым модулям тушения.
  • ГОСТ Р 50800-95 – к пенным системам.
  • НПБ 88-99 – к модульным системам с тонкораспыленной водой.

  При проектировании, сертификационных испытаниях составных элементов модульных установок, систем тушения; проведении работ по монтажу комплектов оборудования; техническому сервису, текущему ремонту следует руководствоваться всем объемом нормативной документации, касающейся как модульных, так и агрегатных автоматических систем борьбы с огнем в помещениях защищаемых объектов.

  Плюсы и минусы в обслуживании

  Замена агрегатных систем на модульные установки расширила возможность защищать на объектах небольшие по площади пожароопасные помещения без дорогостоящего проектирования, выделения отдельных помещений под насосные станции пожаротушения, прокладки магистральных трубопроводов для подачи пены, воды; значительно упростила эксплуатацию и технический сервис.

  Модульные системы тушения пожаров как на этапах проектирования, монтажа, так и в процессе последующей эксплуатации, сервиса обладают следующими преимуществами:

  • Запуск осуществляется принудительно при поступлении сигнала от пожарной сигнализации.
  • Комплект оборудования компактен, не занимает много полезной площади.
  • Он может быть размещен как внутри помещения, так и за противопожарной перегородкой, стеной, перекрытием вблизи защищаемого объекта, не требуя выделения отдельного помещения.
  • Комплект модульного пожаротушения можно легко объединить с аналогичным оборудованием для защиты группы помещений, вплоть до всего объекта защиты.
  • Несложность привязки типового комплекта оборудования, простота монтажно-наладочных работ значительно сокращают расходы заказчиков, инвесторов.
  • Оборудование модульных систем, установок пожаротушения унифицировано, стандартно, взаимозаменяемо; не требует особо высокой квалификации работников на всех стадиях работы с ним.
  • В ходе капитальных ремонтов, перепланировки помещений оборудование несложно демонтировать, чтобы впоследствии установить без потерь в нужном месте.

  Из существующих видов модульного пожаротушения, руководствуясь противопожарными нормами, легко выбрать оптимальный вариант под конкретный объект защиты.

  К недостаткам следует отнести зачастую неоправданно высокую стоимость комплекта модульного пожаротушения у многих поставщиков систем безопасности, компаний производителей такого оборудования.

  Модульная установка газового пожаротушения

  Принципы построения и алгоритм функционирования установок газового пожаротушения

  Установки газового автоматического пожаротушения (УГАПТ) состоят из подсистем:

  · подсистемы снабжения и подачи огнетушащего газового состава;

  · подсистемы оповещения о пожаре и начале выпуска огнетушащего вещества.

  Работа АУГП: при пожаре срабатывает подсистема обнаружения пожара, которой формируется сигнал на пуск побудительно-пусковой подсистемы, задачей которой является формирование импульса и осуществление выпуска огнетушащего состава из подсистемы снабжения и подачи огнетушащего газового состава через подсистему тушения пожара в необходимое помещение; при этом подсистема оповещения о пожаре формирует сигнал о срабатывании установки.

  Установки с электропуском применяют для защиты помещений, в которых протекают технологические процессы, способствующие быстрому распространению пожара, пожароопасных помещений с использованием извещателей нормального исполнения и пожаровзрывоопасных помещений с использованием взрывозащищенных извещателей.

  Установка с батареей типа БАЭ состоит из шлейфов пожарной сигнализации с извещателями, приемно-контрольного прибора управления; газовой распределительной сети с сигнализатором давления типа СДУ и выпускными насадками; распределительного устройства типа РУ, снабженного клапаном с электрическим и ручным пуском; батареи автоматической с электропуском (БАЭ), состоящей из двух секций, каждая из которых имеет пусковой баллон со сжатым воздухом P=25 атм с головками типа ГЗСМ, обратный клапан и два рабочих баллона с головками типа ГАВЗ, секционным коллектором, секционным предохранителем и запорным клапаном типа ЗК-32; распределителя воздуха типа РВ, баллона-ресивера и зарядной станции типов ЗС-А, ЗС, ЗСМ или ПЗУС.

  Работа установки.При пожаре в защищаемом помещении срабатывает извещатель 1, импульс от которого поступает: на приемно-контрольный прибор 2, фиксирующий сигнал о пожаре по данному шлейфу и подающий сигнал тревоги; на щит управления 3, с которого подается электрический импульс на подрыв пиропатронов в распределительном устройстве 4 данного направления и в одной или двух головках ГЗСМ 5 пусковых баллонов 6. Давлением пороховых газов, образующихся при подрыве пиропатрона (заряд подрывается за счет быстрого накаливания нити при подаче напряжения), срабатывают клапан РУ 4 и головка ГЗСМ 5; воздух из побудительного баллона 6 поступает в коллектор 7 и вызывает срабатывание секционного предохранителя 8 и головки ГАВЗ 9. Через вскрывшиеся головки огнетушащий состав поступает в коллектор 7, вскрывает запорный клапан 10 и устремляется к распределительному устройству 4 данного направления и далее в распределительную сеть 11. При этом СДУ 12 подает на щит управления сигнал о подаче огнетушащего средства в защищаемом направлении. Дистанционное включение установки осуществляется пусковыми электрическими кнопками, устанавливаемыми у выходов из защищаемого помещения. Местный пуск производится ручным включением клапана на РУ 4 и вскрытием требуемого числа головок ГЗСМ 5.



  Работа установки. В случае пожара срабатывает пожарный извещатель 1, сигнал от которого поступает на приемно-контрольный прибор 2, формирующий командный импульс на подрыв пиропатрона в распределительном устройстве 3 данного направления (того помещения, в котором сработал извещатель) и головке ГЗСМ 4. Давлением пороховых газов выполняется та же работа, что и в случае установки УАГП сжатым воздухом. Далее работа установки протекает аналогично УАГП.



  Назначение: для защиты пожаровзрывоопасных помещений, если невозможно применить взрывозащищенные извещатели, при отсутствии двух независимых источников энергоснабжения, наличия корозионной среды или высокой влажности.

  Работа установки: вскрывается один или несколько спринклерных оросителей 1 на побудительной сети 2, и давление в ней с 0,2 МПа падает до атмосферного. Это приводит к срабатыванию пускового воздушного клапана 3 и воздух из пускового балона 4 под давлением 2.5 МПа идет к распределительному устройству 5, вызывает его срабатывание и вызывает срабатывание головки ГЗСМ 6 пусковых баллонов 7 батареи БАП; при этом сжатый воздух поступает в секционный коллектор 8, закрывает секционный предохранитель 9 и вскрывает головки ГАВЗ 10 на баллонах с огнетушащ 8, вскрывает ЗК-32 12 и через вскрывшееся распределительное устройство 5 поступает распределительную сеть 13 к выпускным насадкам защищаемого помещения.



  Потеря данных, перебои в работе оборудования, от которого зависят бизнес-процессы, или полная остановка в работе оборудования – это те риски, которые каждая компания стремится предотвратить. Компании с уникальным высокотехнологичным оборудованием и централизованной ИТ-инфраструктурой очень зависимы от работоспособности важных технических ресурсов. Эта зависимость неминуемо ведет к увеличению требований от противопожарной защиты. В таких случаях необходима противопожарная система, которая обнаружит начинающийся пожар в начальной стадии и ликвидирует его исключительно быстро и деликатно таким образом, что никакие чувствительные компоненты не будут повреждены средствами пожаротушения. Для таких случаев мы предлагаем противопожарную систему EI MX1230 с использованием 3M™ Novec™1230 Fire Fluid. Особенности этой системы – способность быстро заполнить помещение ( 2016-11-12 ; просмотров: 2079 | Нарушение авторских прав | Изречения для студентов

  Модульная установка газового пожаротушения

  Модули газового пожаротушения

  Модули газового пожаротушения применяются в составе установок и систем пожарной безопасности. В безаварийных условиях предназначены для хранения огнетушащих веществ, при обнаружении возгорания – для выпуска огнетушащего состава во внутреннее пространство подконтрольного помещения.

  Конструктивное устройство

  Модули газового пожаротушения представляют собой газовые баллоны различной ёмкости в комплекте с запорно-регулирующей арматурой, вспомогательными устройствами и приспособлениями.

  • баллон для хранения ГОТВ, ёмкость которого варьируется в зависимости от применяемого вещества;
  • соленоидный клапан – электромеханическое устройство, предназначенное для закрывания и открывания баллона в автоматическом режиме;
  • пневматический клапан – для ручного управления пуском;
  • гибкие и жёсткие соединительные шланги;
  • телескопическое устройство для выравнивания вертикального положения ёмкости;
  • центральный пульт и контрольный модуль весового устройства;
  • сигнализатор давления – для оповещения об отклонении уровня давления внутри баллона;
  • манометр – для контроля за уровнем давления ГОТВ в ёмкости;
  • защитный кожух для манометра;
  • система креплений или независимая стойка – приспособление или комплект приспособлений для крепления модулей к стене в месте непосредственного размещения.

  Способы пуска и особенности размещения модулей газового пожаротушения

  Конструктивное устройство модулей газового пожаротушения предусматривает два варианта запуска системы в зависимости от особенностей проекта и принятой на объекте системы управления:

  1. Вручную, путём активации установленного на каждом модуле пневматического клапана.
  2. Автоматически, за счёт открытия электромагнитного клапана. Пуск осуществляется дистанционно, с общей панели управления системой после поступления сигнала от датчиков задымления и срабатывания противопожарной сигнализации.

  Все виды модулей газового пожаротушения, изготавливаемых компанией «ИСТА-Техника», относятся к восстанавливаемым изделиям однократного применения. Работоспособность устройств восстанавливается после дозаправки баллонов огнетушащим веществом и закупорки клапана. Срок службы модулей определяется продолжительностью срока эксплуатации баллонов и составляет 30 лет.

  Модули размещаются в помещении или на определённом расстоянии от него (при охвате системой нескольких помещений) в соответствии с предварительно разработанным проектом. Модульные установки рассчитываются индивидуально для каждого защищаемого помещения и, в зависимости от объёма, включают одну или несколько единиц модулей с ГОТВ.

  Разновидности применяемых ГОТВ

  Предлагаемый ассортимент модулей газового пожаротушения предназначен для использования в составе систем и установок, использующих в качестве огнетушащего вещества следующие составы:

  1. Хладоны – реагенты, применяемые для огнетушения и эффективно воздействующие на источник возгорания за счёт снижения температуры воздуха и ингибирования химических реакций горения. Наиболее распространённые вещества этой группы – Хладон 125, Хладон 23 и Хладон 227.
  2. Углекислый газ (CO₂) – недорогой и эффективный состав, активно применяемый для тушения электрооборудования.
  3. Инертные газы – аргон, азот и инерген, воздействующие на очаг возгорания путём вытеснения кислорода из окружающего пространства.

  Все применяемые огнетушащие составы сертифицированы и рекомендованы для применения в случае возникновения пожаров класса A, B и E, включая находящееся под напряжением электрооборудование.

  Комплектность модулей в зависимости от марки ГОТВ

  Модули газового пожаротушения производства компании «ИСТА-Техника» в зависимости от применяемого в составе огнетушащего вещества представлены в следующей комплектации:

  1. Для Хладонов – размерный ряд баллонов в пределах диапазона 5,1-240 литров. Каждая ёмкость укомплектована ЗПУ ИТ-128, ИТ-145 , ИТ-190 или ИТ-230. К числу наиболее распространённых моделей относятся комплекты с баллонами по 67 и 100 литров.
  2. Для углекислого газа – ассортимент ёмкостей представлен в диапазоне от 10 до 100 литров, наиболее распространёнными вариантами являются 13,4, 67 и 100 литров. Каждый модуль оборудован одним из следующих вариантов ЗПУ – ИТ-128 или ИТ-110.
  3. Для инертных газов – баллоны для азота, аргона и инергена представлены в двух вариациях – по 80 или по 140 литров. Огнетушащее вещество находится в ёмкости под давлением 200 или 300 бар.

  Купить модули газового пожаротушения «ИСТА-Техника»

  Компания «ИСТА-Техника» предлагает модули газового пожаротушения собственного изготовления и производства испанской фирмы LPG TYCO. Все виды нашей продукции проходят тотальный контроль качества в ходе изготовления и тщательную предотгрузочную приёмку.

  В каталоге продукции представлены модели для газового пожаротушения хладоном, инертными газами и углекислотой. Если вы не разбираетесь в вопросах газового пожаротушения – предоставьте решение проблемы нашим специалистам. Грамотно составленный проект и правильно подобранное оборудование – залог безопасного функционирования вашей организации. Для выбора оптимального сочетания ГОТВ и типа установки, обратитесь к консультантам компании при помощи размещённых на сайте контактных данных.

  Модульная установка газового пожаротушения

  Поделиться ссылкой:
